制作更换法兰垫片

更换阀门法兰垫片
过程：（更换一片垫片）
1、准备工用具
2、制作垫片：量取时钢板尺要通过圆中心，读数时要带出单位。

手柄长度长出
法兰20MM左右。

使用画规量取后将锁紧螺母锁紧。

3、倒流程：打开旁通阀，关闭上游阀，关闭下游阀，打开放空阀。

4、取下垫片：卸螺丝前先观察压力表确认没有压力，先卸前下部的螺丝，卸下
的螺栓摆放整齐，使用扳手做好是一把开口扳手一把梅花扳手配合使用。

最后法兰下部留一条螺栓，防止阀门下垂。

用锯条将法兰面清理干净。

5、安装：垫片两侧涂抹润滑脂，放入后观察垫片应处于法兰正中位置。

对角紧
固螺栓，将两片法兰的外缘上下、左右位置调节平，两法兰之间的缝隙距离应相同。

6、试压、导通流程：首先关闭放空阀，微开下游阀施压，观测法兰是否有渗漏，
无渗漏再全开，打开上游阀，关闭旁通阀。

7、清理现场、回收工具
注意事项：
1、量取圆内外径时，主要钢板尺要通过对角量螺孔中心，读取时最好从10MM
处起读。

使用画规时要在垫片上扎紧，不要滑脱。

2、倒流程时侧身操作幅度一定要大一些。

流程操作顺序不要搞混了。

3、卸螺丝前先观察压力表确认没有压力，先卸前下部的螺丝。

注意扳手不要反
使，如果不好分清就使用两把梅花扳手。

操作过程中不要掉工件。

4、对角紧固螺栓，螺栓穿入方向要一致，由外向内穿入。

5、开关阀门时手轮回半圈。

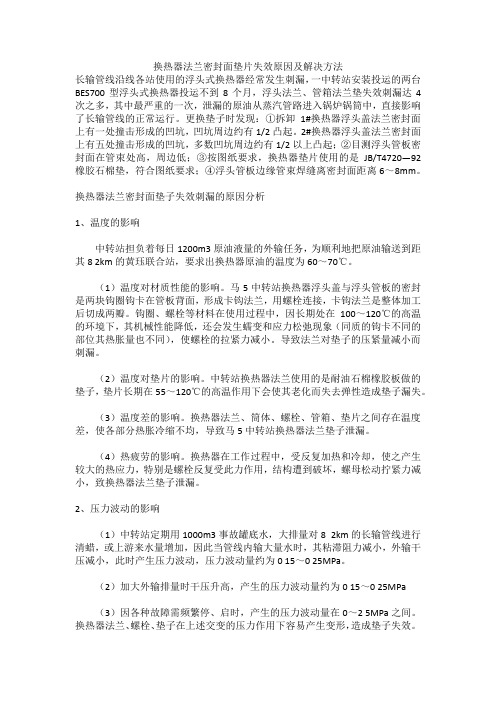

换热器法兰密封面垫片失效原因及解决方法长输管线沿线各站使用的浮头式换热器经常发生刺漏，一中转站安装投运的两台BES700型浮头式换热器投运不到8个月，浮头法兰、管箱法兰垫失效刺漏达4次之多，其中最严重的一次，泄漏的原油从蒸汽管路进入锅炉锅筒中，直接影响了长输管线的正常运行。

更换垫子时发现：①拆卸1#换热器浮头盖法兰密封面上有一处撞击形成的凹坑，凹坑周边约有1/2凸起。

2#换热器浮头盖法兰密封面上有五处撞击形成的凹坑，多数凹坑周边约有1/2以上凸起；②目测浮头管板密封面在管束处高，周边低；③按图纸要求，换热器垫片使用的是JB/T4720—92橡胶石棉垫，符合图纸要求；④浮头管板边缘管束焊缝离密封面距离6～8mm。

换热器法兰密封面垫子失效刺漏的原因分析1、温度的影响中转站担负着每日1200m3原油液量的外输任务，为顺利地把原油输送到距其8 2km的黄珏联合站，要求出换热器原油的温度为60～70℃。

（1）温度对材质性能的影响。

马5中转站换热器浮头盖与浮头管板的密封是两块钩圈钩卡在管板背面，形成卡钩法兰，用螺栓连接，卡钩法兰是整体加工后切成两瓣。

钩圈、螺栓等材料在使用过程中，因长期处在100～120℃的高温的环境下，其机械性能降低，还会发生蠕变和应力松弛现象（同质的钩卡不同的部位其热胀量也不同），使螺栓的拉紧力减小。

导致法兰对垫子的压紧量减小而刺漏。

（2）温度对垫片的影响。

中转站换热器法兰使用的是耐油石棉橡胶板做的垫子，垫片长期在55～120℃的高温作用下会使其老化而失去弹性造成垫子漏失。

（3）温度差的影响。

换热器法兰、筒体、螺栓、管箱、垫片之间存在温度差，使各部分热胀冷缩不均，导致马5中转站换热器法兰垫子泄漏。

（4）热疲劳的影响。

换热器在工作过程中，受反复加热和冷却，使之产生较大的热应力，特别是螺栓反复受此力作用，结构遭到破坏，螺母松动拧紧力减小，致换热器法兰垫子泄漏。

2、压力波动的影响（1）中转站定期用1000m3事故罐底水，大排量对8 2km的长输管线进行清蜡，或上游来水量增加，因此当管线内输大量水时，其粘滞阻力减小，外输干压减小，此时产生压力波动，压力波动量约为0 15～0 25MPa。

更换回压阀门上法兰垫片操作规程1、准备工作1.1正确穿戴好劳保用品。

1.2风险识别：做好风险源辨识及环境因素评价并制定风险消减措施，熟悉操作内容和操作步骤。

明确监护措施。

1.3准备工具、用具：600mm管钳1把， 300mm、250mm活动扳手各1把，0.75Kg榔头1把，500mm撬杠1根，300mm锯条1根，细砂纸1张，验电器1支，绝缘手套1副，污油桶1个，石棉板1块，规格相同的法兰盘1个，安全警示牌，黄油，细纱布，记录笔，记录纸。

2、操作步骤2.1制作法兰垫片、停抽2.1.1制作符合规格的新法兰垫片。

2.2停抽（有加热设备和掺水的油井控制好温度和掺水）2.2.1验电器验电，确认电控柜外壳无电。

2.2.2戴绝缘手套打开电控柜门，侧身按“停止”按钮，根据井况将抽油机停在合适位置，刹紧刹车。

2.2.3戴绝缘手套侧身拉闸断电，记录停抽时间，关好电控柜门，断开电源开关。

2.2.4检查刹车，刹车锁块在其行程的1/2-2/3之间，各部件连接完好，刹车紧固，锁紧刹车保护装置，悬挂安全警示牌。

2.3倒流程放空2.3.1侧身关生产阀门、回压阀门，开取样阀门放空至压力落零。

2.3.2卸松回压阀门上法兰的四条螺栓，撬开上、下法兰，放净管线内余压。

2.4更换法兰垫片2.4.1卸掉一条便于操作的法兰螺栓。

2.4.2取出旧垫片，清理干净上、下法兰端面。

2.4.3将新垫片两面均匀涂抹黄油，放入法兰盘内，垫片与上、下法兰同心。

2.4.4穿上螺栓，对角紧固螺栓使上、下法兰平行。

保养固定螺栓。

2.4.5关取样阀门，稍开回压阀门试压无渗漏，全部打开回压阀门、生产阀门。

2.5开抽2.5.1检查抽油机周围无障碍物，松开刹车保护装置。

2.5.2摘下安全警示牌，缓松刹车，控制曲柄转速。

2.5.3戴绝缘手套侧身合电源开关，验电器验电，确认电控柜外壳无电。

2.5.4戴绝缘手套打开电控柜门，侧身合闸，按“启动”按钮利用惯性启动抽油机，记录开井时间，关好电控柜门。

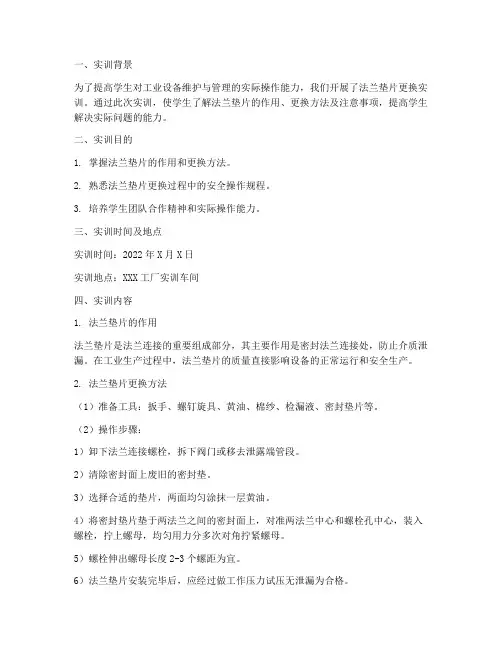

一、实训背景为了提高学生对工业设备维护与管理的实际操作能力，我们开展了法兰垫片更换实训。

通过此次实训，使学生了解法兰垫片的作用、更换方法及注意事项，提高学生解决实际问题的能力。

二、实训目的1. 掌握法兰垫片的作用和更换方法。

2. 熟悉法兰垫片更换过程中的安全操作规程。

3. 培养学生团队合作精神和实际操作能力。

三、实训时间及地点实训时间：2022年X月X日实训地点：XXX工厂实训车间四、实训内容1. 法兰垫片的作用法兰垫片是法兰连接的重要组成部分，其主要作用是密封法兰连接处，防止介质泄漏。

在工业生产过程中，法兰垫片的质量直接影响设备的正常运行和安全生产。

2. 法兰垫片更换方法（1）准备工具：扳手、螺钉旋具、黄油、棉纱、检漏液、密封垫片等。

（2）操作步骤：1）卸下法兰连接螺栓，拆下阀门或移去泄露端管段。

2）清除密封面上废旧的密封垫。

3）选择合适的垫片，两面均匀涂抹一层黄油。

4）将密封垫片垫于两法兰之间的密封面上，对准两法兰中心和螺栓孔中心，装入螺栓，拧上螺母，均匀用力分多次对角拧紧螺母。

5）螺栓伸出螺母长度2-3个螺距为宜。

6）法兰垫片安装完毕后，应经过做工作压力试压无泄漏为合格。

3. 法兰垫片更换注意事项（1）小心操作，防止损坏法兰盘。

（2）完工后，应对工具进行清洁、维护。

（3）选得对：法兰、螺栓、垫片的形式、材料、尺寸应根据操作条件和法兰面的结构形式选配适当。

（4）查得细：安装前应仔细检查法兰、螺栓、螺母、垫片的质量，应没有毛刺、凹凸不平、裂纹等缺陷。

仔细检查法兰、管子安装情况，应无偏口、错口、错孔等现象。

（5）洗得净：法兰密封面必须清洗干净，螺栓、垫片不得粘有杂质、油污等。

（6）装得正：垫片应与管子或管件同心。

（7）上得匀：安装螺栓、螺母应用力均匀，分多次对称拧紧。

五、实训总结通过本次实训，我们掌握了法兰垫片的作用、更换方法及注意事项。

在实训过程中，我们严格遵守安全操作规程，确保了实训过程的安全。

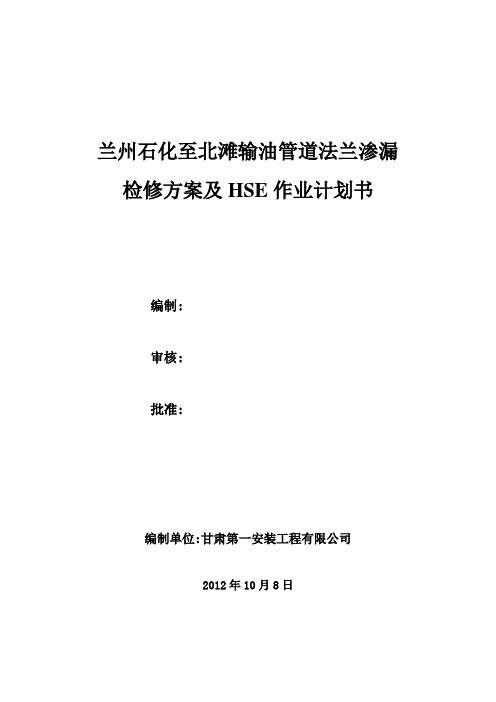

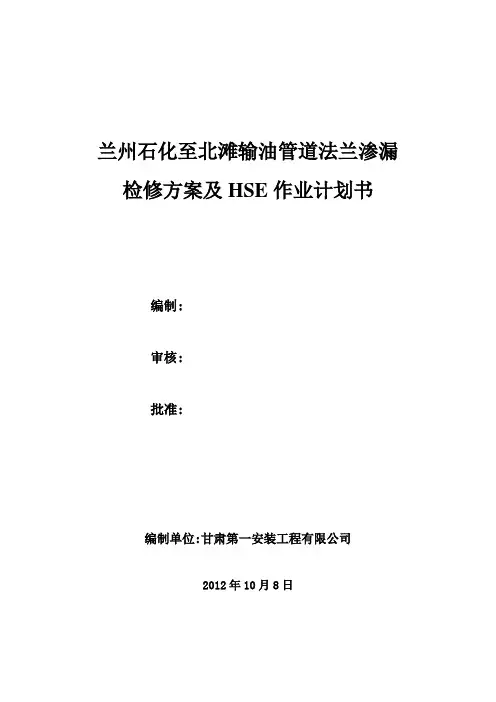

兰州石化至北滩输油管道法兰渗漏检修方案及HSE作业计划书编制:审核:批准:编制单位:甘肃第一安装工程有限公司2012年10月8日兰州石化至北滩输油管道法兰渗漏检修方案一、工程概况：本检修项目是由兰州石化至北滩的5条汽、柴油管线，在进入北滩油库围墙内原各有一处分别是由法兰连接，因年久失修，垫片老化，出现渗油现象。

为了确保输油作业的安全运行，彻底排除隐患，需在停输时进行密封垫片更换。

二、工程特点：由于输油管道管径大距离长，高低落差自然压力较大、内存大量油品属易燃易爆介质，时间即将进入冬季，施工区域相互间距狭窄施工难度较大都是影响作业的主要因素，也是柴、汽油转输管道关键部位之一，为确保输油管道检修作业安全及质量，顺利的完成此项检修任务。

做到技术先进、工艺合理、措施得当、安全适用，根据现场实际条件，特制定以下检修方案。

三、施工执行技术标准、规范及参考资料1、国家有关工程建设现行的有关法律、法规及规范、标准。

2、行业有关工程建设现行的工艺标准、规范及行业规定：《工业金属管道工程施工规范》GB50235-97《石油化工有毒可燃介质管道施工及验收规范》SH3501-2002《工业金属管道工程质量检验评定标准》GB50184-93《施工现场临时用电安全技术规范》JGJ46-88四、主要施工内容：1、更换DN250 管道法兰C250-16 1220型金属垫片2片；2、更换DN200 管道法兰C200-16 1220型金属垫片3片；3、更换M24*120 35CrMo 高强度全螺纹螺栓24套；4、更换M20*105 35CrMo 高强度全螺纹螺栓36套。

5、每条管道内排出收集油品约4000kg。

五、施工具体措施方案：1、作业前将现场周围杂草垃圾清理干净，道路必须畅通。

管道检修作业时应在现场配备消防车一辆、消防人员四名、干粉灭火器四支，作业时全部使用防爆工具，作业人员全部穿着防静电工作服，严禁携带手机、烟火进入施工区域，运输罐车远离作业点20米以外、并配装阻火器。

更换法兰垫片
文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
更换法兰垫片
操作：
（一）操作流程：
准备——倒流程、放空——卸法兰螺栓——清除旧垫子——制做垫子——安装新垫子——紧固螺栓——试压倒流程——清理现场（二）准备工作：
1、操作人员1名持证上岗，劳保穿戴整齐。

2、准备工具、用具、材料：
1、倒流程、放空：检查流程，正确切换流程，开放空阀门，放净管线内的压力。

2、卸法兰螺栓：卸松法兰螺栓，用撬杠撬动法兰，让存在管线内的液体流至排污桶，拆除正对自己的螺栓，不能拆除所有螺栓，避免错位。

3、清除旧垫子：用撬杠撬开法兰取出旧石棉垫子，用油灰刀清理法兰面；水线要清干净。

4、制做垫子：用直尺通过法兰中心，量取法兰外径和法兰外边缘至水线台阶外沿距离，计算出垫子外径（根据阀门规格确定内径），用画规、剪刀制作法兰垫片，垫子要留有略长于法兰最大外径的手柄。

5、安装新垫子：将新垫片两侧抹上黄油，放入法兰内，对正中心不得偏斜，用预留手柄进行调整。

6、紧固螺栓：对角均匀上紧螺栓，法兰四周缝隙基本一致。

7、试压倒流程：关放空，侧身缓慢打开阀门试压，确认无渗漏后，开大阀门恢复正常流程。

8、清理现场：收工具，清理现场，填写资料。

二、训练评分记录表。

2021年初采油工职业技熊提升培训试试题,答案1、数字化管理系统充分利用自动控制技术、计算机网络等技术,实现电子巡井，准确判断精确定位,强化( )控制与管理。

[单选题] *2.油田数字化管理重点针对( )，也就是以井、站、管线等基本生产单元的生产过程监控为主。

[单选题] *3.井身结构由导管、( )、技术套管、油层套管和各层套管外的水泥环组成。

[单选题] *4.在井内下入的用来保护井壁和形成油气通道的最后一层套管是( )。

[单选题] *5.抽油机井的井身结构由采油树、地面抽油机设备、井下( )设备、筛管、抽油管、套管等组成。

[单选题] *6.注水井调整注水量首先要检查( ) [单选题] *7.调整注水量时，若是压力调到定压上下限值时水量仍超欠注，需重新进行( )。

[单选题] *8.机械采油可分为有杆泵采油和( )采油。

[单选题] *9.油、水气井资料的录取与建立，是搞好油田地质管理和( )分析的基础。

[单选题] *10.油井( )资料包括日产液量、日产油量、日产水量、日产气量以及分层的日产液量、日产油量、日产水量。

[单选题] *11.油井因各种原因停机关井时,除在日报表上注明外，还应该按扣产的规定和标准,依据( )和日产液量，决定是否扣产。

[单选题] *12.在油井监控界面，如果点击( )按钮，可进入该油井示功图分析界面,对油井工况进步分析处理。

[单选题] *13.点击对应油井的“启停井"按钮，弹出油井控制界面,输人控制口令,点击“启动"按钮，等待( )倒计时后,抽油机启动。

[单选题] *14.目前油井常用的清蜡方法主要为机械清蜡和( )清蜡。

[单选题] *15.抽油机井热洗结束倒回正常生产流程后，录取油、套压值，此时油压有明显上升，而套压( )时，说明洗井质量较好。

[单选题] *16.洗井清蜡车用于高压洗井及解堵施工作业时，必须采用( )连接。

[单选题] *17.洗井清蜡车使用高压软管洗井时.系统压力不允许超过( )。

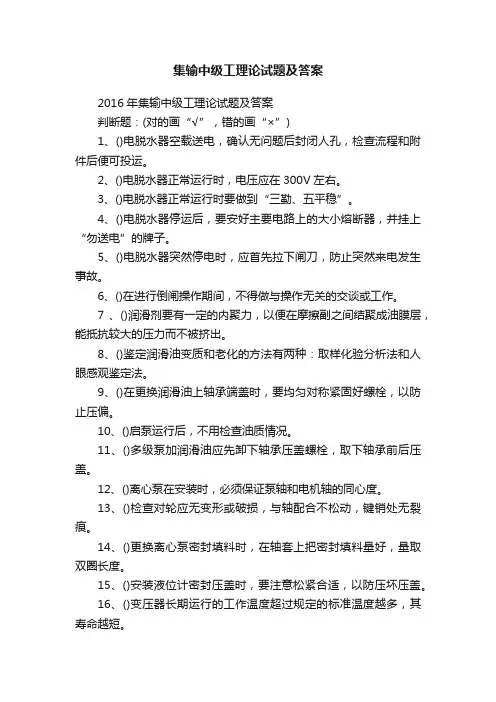

集输中级工理论试题及答案2016年集输中级工理论试题及答案判断题：(对的画“√”，错的画“×”)1、()电脱水器空载送电，确认无问题后封闭人孔，检查流程和附件后便可投运。
