水泥混凝土用粗集料压碎值试验记录表-a

粗集料压碎值试验作业指导书1目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

2仪具与材料(1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。

并保持光滑状态。

图T0316-1 压碎指标值测定仪(尺寸单位：㎜)表T 0316-1试筒、压柱和底板尺寸部位符号名称尺寸(㎜)试筒ABC内径高度壁厚150±0.3125～128≥12压柱DEFG压头直径压杆直径压柱总长压头厚度149±0.2100～149100～110≥25底板HIJ直径厚度(中间部分)边缘厚度200～2206.4±0.210±0.2(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

(3)天平：称量2㎏～3㎏，感量不大于1g。

(4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

(5)压力机：500kN，应能在1Omin内达到400kN。

(6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

3试验准备3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

校验编号TGX001校验编号TGX002雷氏夹膨胀值测量仪校验记录表校验编号TGX003雷氏夹校验记录表校验编号TGX004测氯蒸馏装置校验记录表校验编号TGX005游离氧化钙测定仪校验记录表校验编号TGX006水泥抗压夹具校验记录表校验编号TGX007水泥标准恒温恒湿养护箱校验记录表校验编号TGX008砂试验标准筛校验记录表校验编号TGX009-1设备名称规格型号管理编号校验地点温度（℃）湿度（%RH）其它校验条件校验用标准器具序号标准器具名称管理编号准确度网孔基本尺寸W 150μm 丝径基本尺寸（μm）100 允许范围115μm～85μm 网孔数 1 2 3 4 5 6 7 8 9 10校验网孔尺寸（mm）校验网孔偏差（mm）丝径尺寸（mm）极限偏差X（mm）+0.043 校验结果mm ±0.0066 校验结果平均尺寸偏差（Y中间偏差+0.0248 校验结果Z=（X+Y）/2（mm）（W+X）~（W+Z）孔0.1748~0.193 校验结果网孔基本尺寸W 300μm 丝径基本尺寸（μm）200 允许范围230μm～170μm 网孔数 1 2 3 4 5 6 7 8 9 10校验网孔尺寸（mm）校验网孔偏差（mm）丝径尺寸（mm）极限偏差X（mm）+0.065 校验结果mm ±0.012 校验结果平均尺寸偏差（Y中间偏差+0.038 校验结果Z=（X+Y）/2（mm）（W+X）~（W+Z）孔0.338~0.365 校验结果TGX009-1（续）网孔基本尺寸W 600μm 丝径基本尺寸（μm）400 允许范围460μm～340μm网孔数 1 2 3 4 5 6 7 8 9 10校验网孔尺寸（mm）校验网孔偏差（mm）丝径尺寸（mm）极限偏差X（mm）+0.101 校验结果mm ±0.0.21 校验结果平均尺寸偏差（Y中间偏差+0.061 校验结果Z=（X+Y）/2（mm）（W+X）~（W+Z）孔0.661~0.701 校验结果网孔基本尺寸W 1.18mm 丝径基本尺寸（μm）630 允许范围720μm～540μm网孔数 1 2 3 4 5 6 7 8 9 10校验网孔尺寸（mm）校验网孔偏差（mm）丝径尺寸（mm）极限偏差X（mm）+0.16 校验结果mm ±0.04 校验结果平均尺寸偏差（Y中间偏差+0.1 校验结果Z=（X+Y）/2（mm）（W+X）~（W+Z）孔 1.28~1.34 校验结果网孔基本尺寸W 2.36mm 丝径基本尺寸（mm） 1 允许范围1.15mm～0.85mm 网孔数 1 2 3 4 5 6 7 8 9 10 校验网孔尺寸（mm）校验网孔偏差（mm）丝径尺寸（mm）极限偏差X（mm）+0.25 校验结果mm ±0.08 校验结果平均尺寸偏差（Y中间偏差+0.17 校验结果Z=（X+Y）/2（mm）（W+X）~（W+Z）孔 2.43~2.61 校验结果筛孔基本尺寸W 4.75mm筛孔数 1 2 3 4 5 6 7 8 9 10TGX009-1（续）校验筛孔尺寸（mm）校验筛孔偏差（mm）筛孔尺寸偏差（mm）±0.14 校验结果筛孔基本尺寸W 9.50mm筛孔数 1 2 3 4 5 6 7 8 9 10 校验筛孔尺寸（mm）校验筛孔偏差（mm）筛孔尺寸偏差（mm）±0.21 校验结果结论：校验人：核验人：校验日期：下次校验日期：石子试验筛校验记录表校验编号TGX009-2电热鼓风干燥箱校验记录表校验编号TGX010振筛机校验记录表校验编号TGX011校验编号TGX012校验编号TGX013集料压碎值仪校验记录表校验编号TGX014砂石碱活性测长仪校验记录表校验编号TGX015容量筒校验记录表校验编号TGX016校验编号TGX017校验编号TGX018气孔结构分析仪校验记录表校验编号TGX019试验室用强制式混凝土搅拌机校验记录表校验编号TGX020坍落度筒及捣棒校验记录表校验编号TGX021校验编号TGX022校验编号TGX023校验编号TGX024混凝土及砂浆试模校验记录表校验编号TGX025混凝土贯入阻力仪校验记录表校验编号TGX026混凝土快速冻融试验箱校验记录表校验编号TGX027混凝土动弹性模量测定仪校验记录表校验编号TGX028维勃稠度仪校验记录表校验编号TGX029校验编号TGX030校验编号TGX031校验编号TGX032混凝土抗渗仪校验记录表校验编号TGX033氯离子扩散系数测试仪（RCM 装置）校验记录表校验编号TGX034混凝土电通量测试仪校验记录表校验编号TGX035校验编号TGX036校验编号TGX037校验编号TGX038校验编号TGX039混凝土与钢筋握裹力试验夹具校验记录表校验编号TGX040混凝土钢筋锈蚀仪校验记录表校验编号TGX041。

术语、符号2.1 术语2.1.1集料(骨料)aggregate在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。

2.1.2粗集料coarse aggregate在沥青混合料中，粗集料是指粒径大于2.36mm的碎石、破碎砾石、筛选砾石和矿渣等；在水泥混凝土中，粗集料是指粒径大于4.75mm的碎石、砾石和破碎砾石。

2.1.3细集料fine aggregate在沥青混合料中，细集料是指粒径小于2.36mm的天然砂、人工砂(包括机制砂)及石屑；在水泥混凝土中，细集料是指粒径小于4.75mm的天然砂、人工砂。

2.1.4天然砂natural sand由自然风化、水流冲刷、堆积形成的、粒径小于4.75mm岩石颗粒，按生存环境分河砂、海砂、山砂等。

2.1.5人工砂manufactured sand，synthetic sand经人为加工处理得到的符合规格要求的细集料，通常指石料加工过程中采取真空抽吸等方法除去大部分土和细粉，或将石屑水洗得到的洁净的细集料。

从广义上分类，机制砂、矿渣砂和煅烧砂都属于人工砂。

2.1.6机制砂crushed sand由碎石及砾石经制砂机反复破碎加工至粒径小于2.36mm的人工砂，亦称破碎砂。

2.1.7石屑crushed stone dust，screenings，chips采石场加工碎石时通过最小筛孔(通常为2.36mm或4.75mm)的筛下部分，也称筛屑。

2.1.8混合砂blend sand由天然砂、人工砂、机制砂或石屑等按一定比例混合形成的细集料的统称。

2.1.9填料filler在沥青混合料中起填充作用的粒径小于0.075mm的矿物质粉末。

通常是石灰岩等碱性料加工磨细得到的矿粉，水泥、消石灰、粉煤灰等矿物质有时也可作为填料使用。

2.1.10矿粉mineral filler由石灰岩等碱性石料经磨细加工得到的，在沥青混合料中起填料作用的以碳酸钙为主要成分的矿物质粉末。

粗集料压碎值试验1目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

2仪具与材料(1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。

并保持光滑状态。

图T0316-1 压碎指标值测定仪(尺寸单位：㎜)表T 0316-1试筒、压柱和底板尺寸部位符号名称尺寸(㎜)试筒ABC内径高度壁厚150±0.3125～128≥12压柱DEFG压头直径压杆直径压柱总长压头厚度149±0.2100～149100～110≥25底板HIJ直径厚度(中间部分)边缘厚度200～2206.4±0.210±0.2(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

(3)天平：称量2㎏～3㎏，感量不大于1g。

(4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

(5)压力机：500kN，应能在1Omin内达到400kN。

(6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

3试验准备3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

关于水泥混凝土用粗集料压碎值技术标准的探讨王芮文;曹妍;欧定福【摘要】随着我国公路基础建设投资的加大以及环保政策的推进,混凝土用碎石供应一度紧张,碎石质量控制难度加大.加之新的试验规程对碎石压碎值试验方法作了调整,而新的规范提高了压碎值的要求,使得满足现行规范要求的碎石料源更少.通过对既往各版本试验规程的分析研究,发现各规范之间对于碎石压碎值的要求并不统一,且新的试验规程对水泥混凝土用碎石压碎值规定过于严格.通过大量现场采集样本,运用MINITAB软件中提供的过程能力分析工具,采用统计方法分析出多地区碎石压碎值数据分布情况,发现我国很多地区的碎石压碎值难以满足现行规范的要求,得出了在江苏及周边地区石灰岩碎石压碎值满足现行桥梁结构混凝土规范标准的几率较小、对推进工程建设进度将产生较大影响的结论.据此,提出对现行行业标准进行调整的建议.【期刊名称】《公路交通技术》【年(卷),期】2019(035)004【总页数】9页(P34-42)【关键词】压碎值;标准;混凝土施工;MINITAB;质量控制【作者】王芮文;曹妍;欧定福【作者单位】江苏森淼工程质量检测有限公司,江苏镇江 212000;江苏省交通技师学院,江苏镇江 212000;江苏森淼工程质量检测有限公司,江苏镇江 212000;江苏森淼工程质量检测有限公司,江苏镇江 212000;江苏省交通技师学院,江苏镇江212000【正文语种】中文【中图分类】U4142018年初以来，随着公路基础设施建设的投资加大，对建筑材料的需求随之增加，而近年来对环保控制力度在不断加强，一些建筑材料供应厂家因环保不达标关闭，特别是碎石矿场，由于各地区禁止采矿，包括江苏在内的很多省份石子供应紧张。

特别是JTG E42—2005《公路工程集料试验规程》[1]中对碎石压碎值试验方法的更改，同时，公路桥涵施工技术规范对碎石压碎值的要求也随之提高，符合规范的料源更少。

本文研究通过大量收集碎石样本，对压碎值分布情况进行分析，得出了现行的碎石压碎值试验规程对于水泥混凝土用碎石要求过高，规范要求过于保守，需进行调整。

粗细集料最大粒径和公称最大粒径概念1．集料最大粒径指集料100％都要求通过的最小标准筛筛孔尺寸。

2．集料公称最大粒径指集料可能全部通过或允许有少量筛余(筛余量不超过10％)的最小标准筛筛孔尺寸。

表干密度、毛体积密度试验：试验一：表观密度试验1．试验目的测定粗集料多种形式的密度，包括表观(相对)密度、表干(相对)密度、毛体积(相对)密度等，为计算空隙率和混合料配合比设计提供依据。

2．试验仪器设备(1)静水天平(或天平)：可悬挂吊篮测定集料在水中的质量，能够满足不同粒径粗集料试验时的称量要求，感量不大于最大称量的0.05％。

(2)吊篮：采用带有小孔的耐锈蚀材料制成，体积大小要适合每次试验材料数量。

(3)带有溢流口的水槽，试验时能保证水面高度一致。

(4)烘箱：能控温在105℃±5℃。

(5)其他：包括温度计、瓷盘、标准筛、刷子、毛巾等。

3．试验方法和步骤(1)将待测试样用 4.75mm的筛过筛，对2.36-4.75mm集料，或者混在4.75mm以下的石屑中的粗集料，则用2.36mm标准筛过筛，用四分法缩或分料器法缩分成所需的质量，分两份备用。

针对沥青路面用粗集料，应对不同规格的集料分别测定，并要求每份试样保持原有的级配。

在测定2.36-4。

75mm的粗集料时试验过程中应特别小心，不得丢失集料。

（所需最小试样质量应符合规范要求。

(2)将待测试样浸泡水中一段时间后，小心漂洗干净，漂洗时防止颗粒损失。

(3)取一份试样放入盛水器皿中，注入清水，高出试样至少20mm，搅动石料，排除其上的气泡。

在室温下保持浸水24h。

(4)将吊篮浸入溢流水槽中，控制水温在15～25℃的范围。

水槽的水面高度由溢流口调节，试验过程始终保持在同一位置。

天平调零。

(5)将试样转入吊篮，在水面维持不变的状态下，称取集料在水中的质量(mw)。

(6)提起吊篮稍加滴水后，将试样全部倒人瓷盘或直接倒在拧干的湿毛巾上。

用拧干的湿毛巾轻轻擦拭集料颗粒表面的水，直到表面看不到发亮的水迹，使石料处在饱和面干状态；当集料颗粒较大时，也可逐颗擦干。

粗集料压碎值试验（T 0316—2005）一、目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

二、仪具与材料1、石料压碎值试验仪：由内径150㎜、两端和尺寸见下面得的和表。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65°并保持光滑状态。

压碎指标值测定仪(尺寸单位：㎜)试筒、压柱和底板尺寸表2、金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

3、天平：称量2㎏～3㎏，感量不大于1g。

4、标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

5、压力机：500kN，应能在1Omin内达到400kN。

6、金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

三、试验准备1、采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

2、每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

四、试验步骤1、将试筒安放在底板上。

2、将要求质量的试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

3、将装有试样的试模放到压力机上，同时加压头放入试筒内石料面上，注意使压头摆平，勿楔挤试模侧壁。

4、开动压力机，均匀地施加荷载，在10 min左右的时间内达到总荷载400kN，稳压5s，然后卸荷。

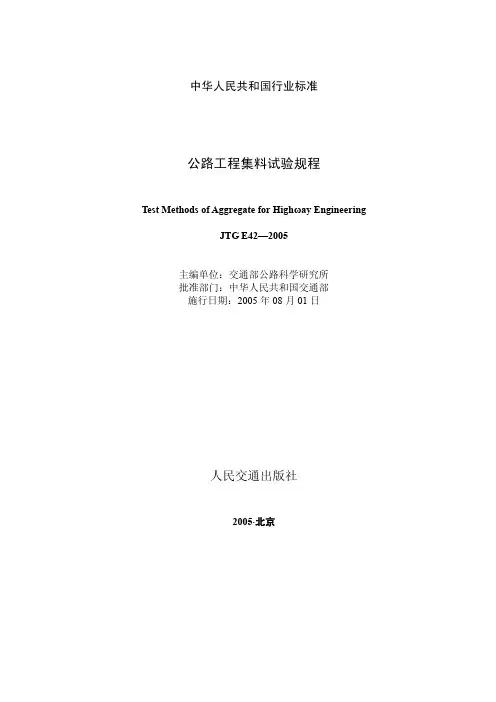

中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for High ωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所 批准部门：中华人民共和国交通部 施行日期：2005年08月01日人民交通出版社2005·北京ww w .bz fx w .co m中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》 (JTG E30—2005)、《公路工程岩石试验规程》 (JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。

原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。

《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。

规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。

请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。

特此公告。

中华人民共和国交通部 二〇〇五年三月三日ww w.bz fx w .co m前 言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。

粗集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心细集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心级配碎石试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心目录1技术指标及要求 (1)1.1混凝土用粗集料 (1)1.2路面基层用集料（水泥稳定粒料） (3)1.3沥青混合料用粗集料 (4)2主要参数试验细则 (7)2.1粗集料筛分试验 (7)2.2含泥量及泥块含量试验 (10)2.3粗集料密度及吸水率试验(网篮法) (12)2.4粗集料堆积密度及空隙率试验 (15)2.5针片状颗粒含量(规准仪法) (19)2.6针片状颗粒含量试验(游标卡尺法) (20)2.7粗集料压碎值试验 (21)2.8粗集料磨耗试验（洛杉矶法） (22)2.9粗集料对沥青粘附性试验 (24)2.10粗集料含水率快速试验（酒精燃烧法） (25)2.11粗集料有机物含量 (26)2.12粗集料硫化物和硫酸盐含量 (27)2.13粗集料坚固性 (29)2.14粗集料岩石抗压强度 (31)2.15碱集料反应 (32)2.16粗集料冲击值试验 (33)2.17粗集料磨光值试验 (35)2.18粗集料超逊径颗粒含量试验 (38)2.19粗集料抑制碱骨料反应有效性试验 (39)公路工程用粗集料试验1技术指标及要求1.1混凝土用粗集料1．颗粒级配粗集料应按最大公称粒径的不同,采用2～4个粒级的集料进行掺配,并应符合表4-1的要求。

粗集料颗粒级配范围表1-12．主要技术指标(1)桥涵隧道结构混凝土用粗集料技术指标应符合表1-2规定。

碎石或卵石主要技术要求(JTG/T F050—2011)表1-2粗集料主要技术指标(JTG F30—2003)表1-31.2路面基层用集料（水泥稳定粒料）1.颗粒级配用于底基层的碎石最大粒径为37.5mm，用于基层的碎石最大粒径为31.5mm，碎石颗粒应接近立方体；细集料质地应坚硬、耐久、洁净，并具有良好级配，其合成级配应符合设计要求，一般参见表1-4的要求。

粗集料压碎值国标（原创实用版）目录一、粗集料压碎值国标的含义与目的二、粗集料压碎值国标的适用范围与标准三、粗集料压碎值的测试方法与计算四、粗集料压碎值国标对混凝土质量的影响五、结论正文一、粗集料压碎值国标的含义与目的粗集料压碎值国标是一项测试混凝土用粗集料抵抗压碎能力的标准。

它间接地推测出粗集料的相应强度，以鉴定混凝土粗集料的品质。

这一标准对于保证混凝土质量和提高工程稳定性具有重要的意义。

二、粗集料压碎值国标的适用范围与标准粗集料压碎值国标适用于建筑用卵石、碎石等混凝土原材料。

按照国标规定，粗集料的压碎指标值应小于表 6 的规定。

同时，国标还对不同粒径的粗集料有不同的压碎指标要求。

例如，C30 混凝土中的石子压碎值的规范是 5~25mm 及 25~31.5mm。

三、粗集料压碎值的测试方法与计算粗集料压碎值的测试方法通常采用压力试验机进行。

试验时，需要将粗集料试样放置在压力试验机的压力板上，然后施加一定的压力，直至试样被压碎。

压碎值则是被压碎碎屑的重量与试样重量之比，以百分率表示。

四、粗集料压碎值国标对混凝土质量的影响粗集料压碎值国标对混凝土质量有重要影响。

如果粗集料的压碎值过高，会导致混凝土的强度降低，从而影响工程质量。

反之，如果粗集料的压碎值过低，混凝土的强度可能会过高，导致工程浪费。

因此，合理控制粗集料的压碎值，对于保证混凝土质量和节约资源具有重要意义。

五、结论粗集料压碎值国标是一项重要的混凝土原材料质量检测标准。

它对于保证混凝土质量、提高工程稳定性和节约资源具有重要的意义。

粗集料压碎值试验1目的与适用范围集料压碎值用于衡量石料在逐渐增加的荷载下抵抗压碎的能力，是衡量石料力学性质的指标，以评定其在公路工程中的适用性。

2仪具与材料(1)石料压碎值试验仪：由内径150㎜、两端开口的钢制圆形试筒、压柱和底板组成，其形状和尺寸见图T 0316-1和表T 0316-1。

试筒内壁、压柱的底面及底板的上表面等与石料接触的表面都应进行热处理，使表面硬化，达到维氏硬度65。

并保持光滑状态。

图T0316-1 压碎指标值测定仪(尺寸单位：㎜)表T 0316-1试筒、压柱和底板尺寸部位符号名称尺寸(㎜)试筒ABC内径高度壁厚150±0.3125～128≥12压柱DEFG压头直径压杆直径压柱总长压头厚度149±0.2100～149100～110≥25底板HIJ直径厚度(中间部分)边缘厚度200～2206.4±0.210±0.2(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成半球形。

(3)天平：称量2㎏～3㎏，感量不大于1g。

(4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛各一个。

(5)压力机：500kN，应能在1Omin内达到400kN。

(6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积1767㎝3。

3试验准备3.1采用风干石料用13.2㎜和9.5㎜标准筛过筛，取9.5㎜～13.2㎜的试样3组各3000g，供试验用。

如过于潮湿需加热烘干时，烘箱温度不得超过100℃，烘干时间不超过4h。

试验前，石料应冷却至室温。

3.2每次试验的石料数量应满足按下述方法夯击后石料在试筒内的深度为100㎜。

在金属筒中确定石料数量的方法如下：将试样分3次(每次数量大体相同)均匀装入试模中，每次均将试样表面整平，用金属棒的半球面端从石料表面上均匀捣实25次。

最后用金属棒作为直刮刀将表面仔细整平。

称取量筒中试样质量(m0)。

以相同质量的试样进行压碎值的平行试验。

试验工考证题(选择题)：@@选择题1土1．土从可塑状态到半固态状态的界限含水率成为（）。

A、缩限B、塑限C、液限正确答案：B2．击实试验中，至少应制备的不同含水量试样为（）。

A．3个 B.4个 C. 5个。

正确答案：C3．采用酒精燃烧法测定土的含水率，当含水率大于40%时，含水率允许平行差值应（）%。

A、0.3B、≤1C、≤2D、＜3正确答案：C4．采用酒精燃烧法测定土的含水率，当含水率小于40%时，含水率允许平行差值应（）%。

A、0.3B、≤1C、≤2D、＜3正确答案：B5．采用酒精燃烧法测定土的含水率，当含水率小于5%时，含水率允许平行差值应（）%。

A、0.3B、≤1C、≤2D、＜3正确答案：A6．在100g含水率为3%的湿土中，其中干土的质量为（）。

A、100.0gB、103.0gC、97.1gD、95g正确答案：C7．在用标准烘干法烘干含有机质超过5%的土时，应将温度控制在（）范围A、105℃～110℃B、100℃～105℃C、65℃～70℃D、120℃左右正确答案：C8．土的液塑限联合测定试验适用于粒径（）的土。

A．大于5mm B. 小于0.5mm C. 小于5mm正确答案：B9．一次击实试验中，测的含水量为4.5%,试样湿密度为2.27g/cm3,则它的干密度为（）A .2.13 B.2.15 C.2.17 D.2.27正确答案：C10．细粒土按塑性图分类中的CH表示高液限粘土，位于塑性图的( )。

A.在A线以上，B线以左B. 在A线以下，B线以左C.在A线以上，B线以右D.在A线以下，B线以右正确答案：C11．土的压实过程中起关键作用的是( )。

A.土的级配B. 土中水C. 粘粒含量正确答案：B12．颗粒分析的取样方法( )。

A、二分法B、八分法C、四分法正确答案：C13．标准击实测定土样的含水量，用推土器推出筒内试样，从试样（）。

A.上、下表面和中间三个部位取样B. 任意取样C.从击实盘中取样D.中心处取样正确答案：D14．轻型击实试验击实锤重量（）。
