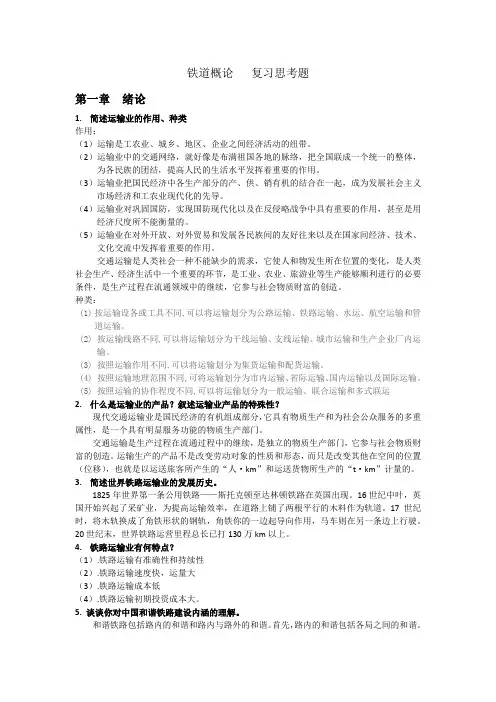

铁道概论复习思考题第一章绪论1.简述运输业的作用、种类作用：（1）运输是工农业、城乡、地区、企业之间经济活动的纽带。

（2）运输业中的交通网络，就好像是布满祖国各地的脉络，把全国联成一个统一的整体，为各民族的团结，提高人民的生活水平发挥着重要的作用。

（3）运输业把国民经济中各生产部分的产、供、销有机的结合在一起，成为发展社会主义市场经济和工农业现代化的先导。

（4）运输业对巩固国防，实现国防现代化以及在反侵略战争中具有重要的作用，甚至是用经济尺度所不能衡量的。

（5）运输业在对外开放、对外贸易和发展各民族间的友好往来以及在国家间经济、技术、文化交流中发挥着重要的作用。

交通运输是人类社会一种不能缺少的需求，它使人和物发生所在位置的变化，是人类社会生产、经济生活中一个重要的环节，是工业、农业、旅游业等生产能够顺利进行的必要条件，是生产过程在流通领域中的继续，它参与社会物质财富的创造。

种类：(1)按运输设各或工具不同,可以将运输划分为公路运输、铁路运输、水运、航空运输和管道运输。

(2) 按运输线路不同,可以将运输划分为干线运输、支线运输、城市运输和生产企业厂内运输。

(3) 按照运输作用不同,可以将运输划分为集货运输和配货运输。

(4) 按照运输地理范围不同,可将运输划分为市内运输、省际运输、国内运输以及国际运输。

(5) 按照运输的协作程度不同,可以将运输划分为一般运输、联合运输和多式联运2.什么是运输业的产品？叙述运输业产品的特殊性？现代交通运输业是国民经济的有机组成部分，它具有物质生产和为社会公众服务的多重属性，是一个具有明显服务功能的物质生产部门。

交通运输是生产过程在流通过程中的继续，是独立的物质生产部门，它参与社会物质财富的创造。

运输生产的产品不是改变劳动对象的性质和形态，而只是改变其他在空间的位置（位移），也就是以运送旅客所产生的“人·km”和运送货物所生产的“t·km”计量的。

3.简述世界铁路运输业的发展历史。

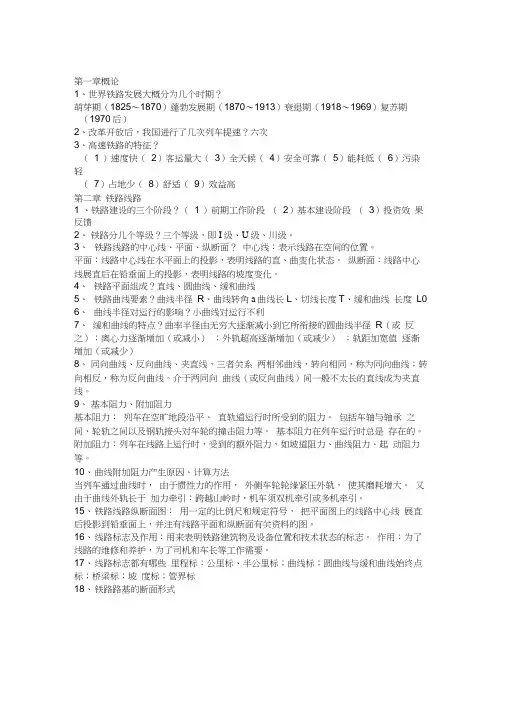

第一章概论1、世界铁路发展大概分为几个时期？萌芽期（1825〜1870）蓬勃发展期（1870〜1913）衰退期（1918〜1969）复苏期（1970后）2、改革开放后，我国进行了几次列车提速？六次3、高速铁路的特征？（1 ）速度快（2）客运量大（3）全天候（4）安全可靠（5）能耗低（6）污染轻（7）占地少（8）舒适（9）效益高第二章铁路线路1 、铁路建设的三个阶段？（1 ）前期工作阶段（2）基本建设阶段（3）投资效果反馈2、铁路分几个等级？三个等级，即I级、U级、川级。

3、铁路线路的中心线、平面、纵断面？中心线：表示线路在空间的位置。

平面：线路中心线在水平面上的投影，表明线路的直、曲变化状态。

纵断面：线路中心线展直后在铅垂面上的投影，表明线路的坡度变化。

4、铁路平面组成？直线、圆曲线、缓和曲线5、铁路曲线要素？曲线半径R、曲线转角a曲线长L、切线长度T、缓和曲线长度L06、曲线半径对运行的影响？小曲线对运行不利7、缓和曲线的特点？曲率半径由无穷大逐渐减小到它所衔接的圆曲线半径R（或反之）；离心力逐渐增加（或减小）；外轨超高逐渐增加（或减少）；轨距加宽值逐渐增加（或减少）8、同向曲线、反向曲线、夹直线，三者关系两相邻曲线，转向相同，称为同向曲线；转向相反，称为反向曲线。

介于两同向曲线（或反向曲线）间一般不太长的直线成为夹直线。

9、基本阻力、附加阻力基本阻力：列车在空旷地段沿平、直轨道运行时所受到的阻力。

包括车轴与轴承之间、轮轨之间以及钢轨接头对车轮的撞击阻力等。

基本阻力在列车运行时总是存在的。

附加阻力：列车在线路上运行时，受到的额外阻力，如坡道阻力、曲线阻力、起动阻力等。

10、曲线附加阻力产生原因、计算方法当列车通过曲线时，由于惯性力的作用，外侧车轮轮缘紧压外轨，使其磨耗增大。

又由于曲线外轨长于加力牵引：跨越山岭时，机车须双机牵引或多机牵引。

15、铁路线路纵断面图：用一定的比例尺和规定符号，把平面图上的线路中心线展直后投影到铅垂面上，并注有线路平面和纵断面有关资料的图。

1课题 认识高速铁路线路的平面和纵断面课时2课时（90 min ） 教学目标知识技能目标：（1）熟悉高速铁路线路平面和纵断面相关的技术参数 （2）了解高速铁路线路的平面和纵断面设计要求（3）能够根据公式计算高速铁路线路平面和纵断面相关的技术参数 思政育人目标：养成脚踏实地、认真负责的工作作风教学重难点 教学重点：高速铁路线路平面和纵断面相关的技术参数教学难点：根据公式计算高速铁路线路平面和纵断面相关的技术参数 教学方法 讲授法、问答法、案例分析法、分组讨论法 知识竞赛法 教学用具 电脑、投影仪、多媒体课件、教材、地图教学设计课前任务→考勤（2 min ）→互动导入（8min ）→传授新知（60 min ）→拓展训练（15 min ）→课堂小结（3 min ）→作业布置（2 min ）教学过程 主要教学内容及步骤设计意图课前任务 ⏹ 【教师】布置课前任务，和学生负责人取得联系，让其提醒同学完成课前任务请大家以3～5人为一组，通过网络学习高速铁路平面和纵断面相关知识并复习整理后，完成任务工单1.1中的表1-1及相关的引导问题（详见教材）。

⏹【学生】完成课前任务通过课前任务，让学生对高速铁路平面和纵断面相关知识有初步了解，以便做好教学准备考勤 （2 min ）⏹ 【教师】使用文旌课堂APP 进行签到 ⏹ 【学生】按照老师要求签到培养学生的组织纪律性，掌握学生的出勤情况互动导入 （8 min ）⏹【教师】通过向学生展示案例——中国“新四大发明”之“高铁”（详见教材），让学生思考：你认为为什么高铁被称为中国“新四大发明”之一？⏹【学生】每5～6人一组，并以小组为单位，各小组成员在组内轮流发言，阐述自己对案例的理解并讨论 ⏹ 【教师】参与到每组的讨论中，及时为学生答疑解惑 ⏹ 【学生】分小组阐述观点⏹【教师】总结学生的回答，导入本节课课题并板书：任务1.1 认识高速铁路线路的平面和纵断面通过案例分析讨论，让学生认识到中国高铁发展迅速，在世界上获得了较高的声誉，激发学生的学习兴趣传授新知（60 min）【教师】讲授新知：高速铁路线路的平面、高速铁路线路的纵断面、高速铁路线路的平面和纵断面设计要求1.1.1、高速铁路线路的平面线路中心线在水平面上的投影称为线路的平面，它能够反映线路的直、曲变化情况。

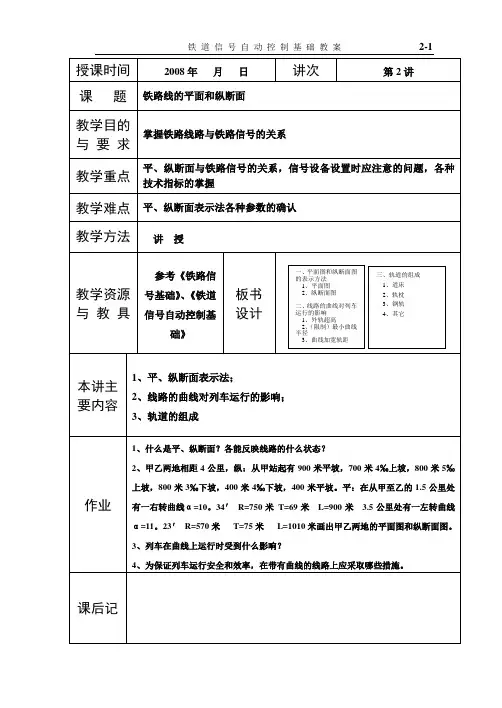

授课时间讲次第2讲课题铁路线路概述以及铁路线路的平、纵断面教学目的与要求1、了解铁路线路的等级和技术指标；2.、掌握铁路线路平、纵断面的概念，了解线路曲线和线路坡度；3、认识铁路线路的各种标志。

教学重点掌握铁路平、纵断面的概念。

教学难点铁路线路平面上的曲线和纵断面上的坡度教学方法讲授式教学教学资源与教具板书设计铁路线路的平、纵断面1、铁路线路的平面及曲线2、铁路线路的纵断面及坡度3、铁路线路的标志本讲主要内容1. 铁路等级和铁路主要技术指标2. 铁路线路平、纵断面和线路曲线与坡度3. 线路标志作业课后记考勤（5分钟）一、铁路等级和技术标准1、线路等级我国《铁路线路设计规范》规定，新建和改建铁路(或区段)的等级，应根据它们在铁路网中的作用、性质、旅客列车设计行车速度和客货运量确定。

我国铁路共划分为三个等级，即：I级、Ⅱ级、Ⅲ级和Ⅳ级。

设计铁路线路时要首先确定线路等级。

2、线路标准线路标准是确定铁路能力大小的决定性因素。

铁路主要技术标准包括：正线数目、限制坡度、最小曲线半径、牵引种类、牵引质量、机车类型、机车交路、到发线有效长度和闭塞类型等。

二、铁路线路的平面1、铁路线路的平面组成铁路线路平面由直线、圆曲线以及连接直线与圆曲线的缓和曲线组成1）圆曲线圆曲线半径的大小，反映了曲线弯曲度的大小。

圆曲线半径愈小，弯曲度愈大。

一般情况下，曲线半径愈大，行车速度可以愈高，但工程费用愈高。

而小半径曲线具有容易适应地形困难的优点，对工程条件有利。

为了测设、施工和养护的方便，曲线半径一般应取50、100 m的整倍数。

列车在曲线上行驶的速度越快，所产生的离心力也就越大，为了保证列车运行的安全、平讲授新课（80分钟）适，必须限制列车通过曲线时的速度。

以4.28大事故举例说明线路曲线对行车的影响。

2）缓和曲线为保证列车安全，使列车平顺的由直线过渡到圆曲线或由圆曲线过渡到直线，以避免离心力的突然产生和消失，常需要在直线与圆曲线之间设置一条曲率半径变化的曲线，这个曲线称为缓和曲线缓和曲线的特征是：从缓和曲线所衔接的直线一端起，它的曲率半径由无穷大逐渐减小到它所衔接的圆曲线半径。

铁路线路的平面和纵断面一、铁路线路的平面及平面图一条铁路线路在空间的位置是用它的线路中心线表示的。

中心线点的位置是在路肩连线CD的中点O，如图2-1-2所示。

图2-1-2 铁路线路中心线点的位置（一）铁路线路平面的组成要素线路中心线在水平面上的投影，叫做铁路线路的平面；线路中心线（展直后）在垂直面上的投影，叫做铁路线路的纵断面。

从运营的观点来看，最理想的线路是既直又平的线路。

但是天然地面情况复杂多变（有山、水、沙漠、森林、矿区、城镇等障碍物和建筑物），如果把铁路修得过于平直，就会造成工程数量和工程费用大，且工期长，这样既不经济，又不合理，有时也不现实。

从工程的角度来看，铁路线路最好是随自然地形起伏变化，这样，既可以减少工程数量、降低造价，甚至可以缩短工期。

但是这会给列车运营造成很大困难，甚至影响铁路行车的安全与平稳。

选定铁路线路的空间位置，应该综合考虑工程和运营的要求，通过方案比较，在满足运营基本要求的前提下，尽量减少工程量，降低造价。

如某条铁路经过A、B、C三点（图2-1-3），如果把AB和BC 分别用直线连接起来，那么在AB之间要建筑两座桥梁，在BC之间要开凿一座隧道。

在工程上是不合理、不经济的，而应分别用折线ADB 和BEC来代替。

在折线的转角处，则用曲线来连接。

因此，直线和曲线就成为线路平面的组成要素。

图2-1-3 铁路线路绕避地形障碍示意图（二）曲线附加阻力与曲线半径列车在线路上运行，总会受到各种阻力。

阻力方向与列车运行方向相反。

归纳起来，阻力主要有两大类。

1.基本阻力基本阻力是指列车在空旷地段沿平、直轨道运行时所受到的阻力。

包括车轴与轴承之间的摩擦阻力、轮轨之间的摩擦阻力，以及钢轨接头对车轮的撞击阻力等。

基本阻力在列车运行时总是存在的。

2.附加阻力附加阻力是列车在线路上运行时，除基本阻力外所受到的额外阻力。

如坡道阻力、曲线阻力、起动阻力等。

附加阻力随列车运行条件或线路平、纵断面情况而定。
