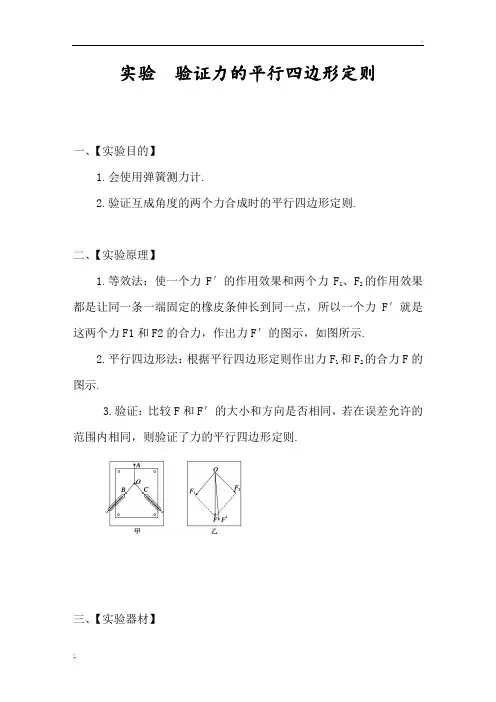

实验验证力的平行四边形定则一、【实验目的】1.会使用弹簧测力计.2.验证互成角度的两个力合成时的平行四边形定则.二、【实验原理】1.等效法：使一个力F′的作用效果和两个力F1、F2的作用效果都是让同一条一端固定的橡皮条伸长到同一点，所以一个力F′就是这两个力F1和F2的合力，作出力F′的图示，如图所示.2.平行四边形法：根据平行四边形定则作出力F1和F2的合力F的图示.3.验证：比较F和F′的大小和方向是否相同，若在误差允许的范围内相同，则验证了力的平行四边形定则.三、【实验器材】方木板、白纸、弹簧测力计、橡皮条、细绳套、三角板、刻度尺、图钉、铅笔四、【实验步骤】（1）安装好实验器材，用两个弹簧测力计分别勾住绳套，互成角度拉橡皮条，使橡皮条伸长，结点达到某一位置O，如图所示，记下两弹簧的读数F1 F2，及两条细绳的方向。

（2）只用一只弹簧测力计，通过细绳把橡皮条的结点拉到同样的位置O，读出并记录弹簧测力计的读数F′，同时记下细绳的方向．（3）按照相同的标度作出F1，F2及F~的图示，比较F与F′的差异。

（４）做完实验，整理仪器，有序退场。

．五、【实验数据处理】①作力的合成图，要使用刻度尺和圆规作图，将图画的适当的大一些、美观、准确，要严格按力的图示要求和几何作图法作出合力。

②由作平行四边形法得到的F和实际测量得到的F~不可能完全重合，一般大小和方向的偏差在10%以内（角度在5度以内），即可认为验证了平行四边形定则。

六、【实验注意事项】1、使用弹簧测力计前，要先观察指针是否指在零刻度处，否则要调零；再将两个弹簧测力计的挂钩钩在一起，向相反方向拉，如果两个示数相同可使用（另外本实验不需要量角器，按照拉力角度作图即可）2、试验中的两个细绳套不要太短，适当长度即可；两个拉力的夹角不宜太大或太小，在60-100之间为宜，拉力角度不需要垂直。

3、在同一实验中，使橡皮条拉长时结点的位置一定要相同，每次一定要同时记下拉力的大小和对应的方向。

课题：验证力的平行四边形定则班级___________姓名_______________【实验目的】验证力的平行四边形定则.【实验原理】一个力F′的作用效果与两个共点力F1和F2的共同作用效果相同（都是把橡皮条在某一方向拉伸一定长度），所以F′为F1和F2的合力. 作出F′的图示，再根据力的平行四边形定则作出F1和F2的合力F的图示，比较F′与F是否在实验误差允许范围内大小相等，方向相同.【实验器材】方木板、白纸、弹簧秤(两只)、橡皮条、细绳套(两个)、三角板、刻度尺、图钉(几个).【实验步骤】(1) 用图钉把白纸钉在方木板上.(2) 把方木板平放在桌面上，用图钉把橡皮条的一端固定在A点(如上图所示)橡皮条的另一端拴上两个绳套.(3) 用两只弹簧秤分别钩住细绳套，互成角度地拉橡皮条，使橡皮条伸长到某一位置O. 用铅笔描下O点的位置和两条细绳套的方向，并记录弹簧秤的读数. 注意在使用弹簧秤的时候，要使它的弹簧与木板平面平行.(4) 用铅笔和刻度尺从力的作用点(位置O)沿着两条绳套的方向画直线，按选定的标度作这两只弹簧秤的拉力F1和F2图示，以F1和F2为邻边，利用刻度尺和三角板作平行四边形，过O 点画平行四边形的对角线，即为合力F的图示.(5) 只用一只弹簧秤，通过细绳把橡皮条的结点拉到同样位置O.记下弹簧秤的示数和细绳的方向，过O点按同一标度作出这个力F′的图示.(6) 比较力F′与用平行四边形定则求得的合力F的大小和方向，看它们是否在实验误差允许范围内相等.(7) 改变两个分力F1和F2的大小和夹角，再重复做两次实验.【注意事项】(1) 使用弹簧秤前，要先观察指针是否指在零刻度处，若指针不在零刻度处，要设法调整指针，使之指在零刻度处. 再将两个弹簧秤的挂钩钩在一起，向相反方向拉，如果两个示数相同方可使用.(2) 实验中的两只细绳套不要太短.(3) 在同一次实验中，使橡皮条拉长时结点的位置一定要相同.(4) 在使用弹簧秤施拉力时，拉力应沿弹簧秤的轴线方向. 弹簧秤中弹簧轴线、橡皮条、细绳套应该位于与纸面平行的同一平面内. 要防止弹簧秤卡壳，防止弹簧秤或橡皮条与纸面有摩擦.(5) 在同一实验中，画力的图示选定的标度要相同. 并且要恰当选定标度，使力的图示稍大一些.【巩固提高】（ ）1．某同学在做“验证力的平行四边形定则”实验时，利用坐标纸记下了橡皮绳的结点位置O 以及两只弹簧秤拉力的大小和方向，如右图所示，试在图中作出无实验误差情况下橡皮绳此时的拉力图示，并用F 3表示该力。

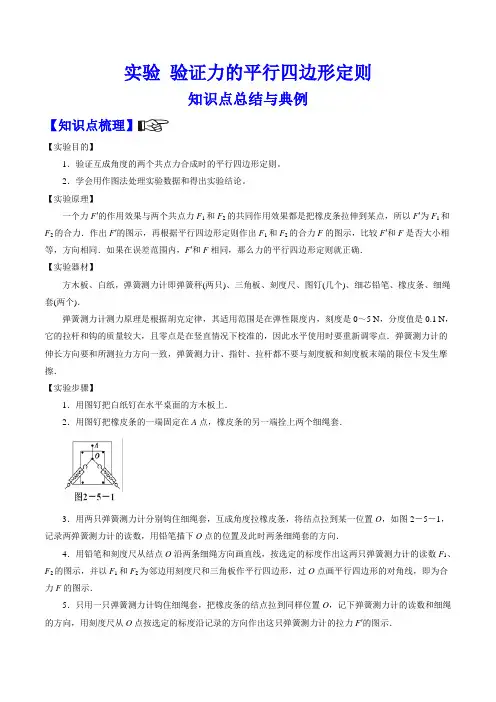

实验验证力的平行四边形定则知识点总结与典例【知识点梳理】【实验目的】1．验证互成角度的两个共点力合成时的平行四边形定则。

2．学会用作图法处理实验数据和得出实验结论。

【实验原理】一个力F′的作用效果与两个共点力F1和F2的共同作用效果都是把橡皮条拉伸到某点，所以F′为F1和F2的合力．作出F′的图示，再根据平行四边形定则作出F1和F2的合力F的图示，比较F′和F是否大小相等，方向相同．如果在误差范围内，F′和F相同，那么力的平行四边形定则就正确．【实验器材】方木板、白纸，弹簧测力计即弹簧秤(两只)、三角板、刻度尺、图钉(几个)、细芯铅笔、橡皮条、细绳套(两个)．弹簧测力计测力原理是根据胡克定律，其适用范围是在弹性限度内，刻度是0～5 N，分度值是0.1 N，它的拉杆和钩的质量较大，且零点是在竖直情况下校准的，因此水平使用时要重新调零点．弹簧测力计的伸长方向要和所测拉力方向一致，弹簧测力计、指针、拉杆都不要与刻度板和刻度板末端的限位卡发生摩擦．【实验步骤】1．用图钉把白纸钉在水平桌面的方木板上．2．用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．3．用两只弹簧测力计分别钩住细绳套，互成角度拉橡皮条，将结点拉到某一位置O，如图2－5－1，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两条细绳套的方向．4．用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的读数F1、F2的图示，并以F1和F2为邻边用刻度尺和三角板作平行四边形，过O点画平行四边形的对角线，即为合力F的图示．5．只用一只弹簧测力计钩住细绳套，把橡皮条的结点拉到同样位置O，记下弹簧测力计的读数和细绳的方向，用刻度尺从O点按选定的标度沿记录的方向作出这只弹簧测力计的拉力F′的图示．6．比较一下．力F′与用平行四边形定则求出的合力F的大小和方向．7．改变两个力F1、F2的大小和夹角，重复实验两次．【弹簧秤的选用】1．弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩水平对拉，若两只弹簧测力计在对拉过程中，读数相同，则可选；若读数不同，应另换，直至相同为止．2．弹簧测力计不能在超出它的测量范围的情况下使用．3. 使用前要检查指针是否指在零刻度线上，否则应校正零位(无法校正的要记录下零误差)．4．被测力的方向应与弹簧测力计轴线方向一致，拉动时弹簧不可与外壳相碰或摩擦．5．读数时应正对、平视刻度．【实验误差分析】1．弹簧测力计使用前没调零会造成系统误差．2．使用中，弹簧测力计的弹簧和外壳之间、指针和外壳之间或弹簧测力计外壳和纸面之间有摩擦力存在会造成系统误差．3．两次测量拉力时，橡皮条的结点O没有拉到同一点会造成偶然误差．4．读数时眼睛一定要正视，要按有效数字正确读数和记录，两力的对边一定要平行，否则会造成误差．5．在应用平行四边形定则作图时，F1、F2及合力F作图不准确．【注意事项】1．不要直接以橡皮条端点为结点，可拴一短细绳连两细绳套，以三绳交点为结点，应使结点小些，以便准确地记录结点O的位置．2．在同一次实验中，使橡皮条拉长时结点O的位置一定要相同．(保证作用效果相同)3．不要用老化的橡皮条，检查方法是用一个弹簧测力计拉橡皮条，要反复做几次，使橡皮条拉到相同的长度看弹簧测力计读数有无变化．4．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连直线确定力的方向．5．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．6．用两个弹簧测力计勾住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°到100°之间为宜．【规律方法总结】1．正确使用弹簧测力计(1)将两只弹簧测力计调零后水平互钩对拉过程中，读数相同，可选；若不同，应另换或调校，直至相同为止．(2)使用时，读数应尽量大些，但不能超出范围．(3)被测力的方向应与轴线方向一致．(4)读数时应正对、平视刻度．2．注意事项(1)位置不变：在同一次实验中，使橡皮条拉长时结点的位置一定要相同．(2)角度合适：用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°～100°之间为宜．(3)在合力不超出量程及在橡皮条弹性限度内形变应尽量大一些．细绳套应适当长一些，便于确定力的方向．(4)统一标度：在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些．3．误差分析(1)误差来源：除弹簧测力计本身的误差外，还有读数误差、作图误差等．(2)减小误差的办法：①实验过程中读数时眼睛一定要正视弹簧测力计的刻度盘，要按有效数字位数要求和弹簧测力计的精度正确读数和记录．②作图时使用刻度尺，并借助于三角板，使表示两力的对边一定要平行．【考点分类深度解析】考点一实验原理与操作【典例1】某研究小组做“验证力的平行四边形定则”实验，所用器材有：方木板一块，白纸，量程为5 N的弹簧测力计两个，橡皮条(带两个较长的细绳套)，刻度尺，图钉(若干个)．(1)具体操作前，同学们提出了如下关于实验操作的建议，其中正确的有________．A．橡皮条应和两绳套夹角的角平分线在一条直线上B．重复实验再次进行验证时，结点O的位置可以与前一次不同C．使用测力计时，施力方向应沿测力计轴线；读数时视线应正对测力计刻度D．用两个测力计互成角度拉橡皮条时的拉力必须都小于只用一个测力计时的拉力(2)该小组的同学用同一套器材做了四次实验，白纸上留下的标注信息有结点位置O、力的标度、分力和合力的大小及表示力的作用线的点，如下图所示．其中对于提高实验精度最有利的是________．【解析】(1)A错：两绳套拉力的合力不一定沿角平分线．B对：同一次实验，用一绳套拉橡皮条和用两绳套拉橡皮条结点O的位置相同，不同次实验结点O的位置可以不同．C对：为减小摩擦和误差，施力方向沿测力计轴线，读数时视线正对测力计刻度．D错：合力可以比分力大，也可以比分力小．(2)为了提高实验精度，测力计读数应尽可能大一些，标注细线方向的两点离结点应尽可能远一些，标度应尽可能小一些．故选B．【答案】(1)BC(2)B【变式1】在“验证力的平行四边形定则”的实验中，某小组利用如图甲所示的装置完成实验，橡皮条的一端C固定在木板上，用两只弹簧测力计把橡皮条的另一端拉到某一确定的O点．(1)下列叙述正确的是()A．该实验中CO的拉力是合力，AO和BO的拉力是分力B．两次操作必须将橡皮条和绳的结点拉到相同位置C．实验中AO和BO的夹角应尽可能大D．在实验中，弹簧测力计必须保持与木板平行，读数时视线要正对弹簧测力计的刻度线E．实验中，只需记录弹簧测力计的读数和O点的位置(2)对数据处理后得到如图乙所示的图线，则F与F′两力中，方向一定沿CO方向的是．(3)本实验采用的科学方法是．【解析】(1)该实验中CO的拉力与AO和BO的拉力平衡，即CO的拉力与AO和BO的拉力的合力等大反向，A错；本实验利用等效法验证平行四边形定则，故两次操作必须将橡皮条和绳的结点拉到相同位置，B对；实验中AO和BO的夹角应适度，C错；在实验中，弹簧测力计必须保持与木板平行，读数时视线要正对弹簧测力计的刻度线，D对；实验中，需记录弹簧测力计的读数、拉力的方向和O点的位置，E 错．(2)F是用平行四边形定则得出来的理论值，F′是与橡皮筋共线的实际值．【答案】(1)BD(2)F′(3)等效替代考点二数据处理与误差分析【典例2】某探究小组做“验证力的平行四边形定则”实验，将画有坐标轴(横轴为x轴，纵轴为y轴，最小刻度表示1 mm)的纸贴在水平桌面上，如图(a)所示．将橡皮筋的一端Q固定在y轴上的B点(位于图示部分之外)，另一端P位于y轴上的A点时，橡皮筋处于原长．(1)用一只测力计将橡皮筋的P端沿y轴从A点拉至坐标原点O，此时拉力F的大小可由测力计读出．测力计的示数如图(b)所示，F的大小为N.(2)撤去(1)中的拉力，橡皮筋P 端回到A 点；现使用两个测力计同时拉橡皮筋，再次将P 端拉至O 点．此时观察到两个拉力分别沿图(a)中两条虚线所示的方向，由测力计的示数读出两个拉力的大小分别为F 1＝4.2 N 和F 2＝5.6 N ．(i)用5 mm 长度的线段表示1 N 的力，以O 为作用点，在图(a)中画出力F 1、F 2的图示，然后按平行四边形定则画出它们的合力F 合；(ii)F 合的大小为 N ，F 合与拉力F 的夹角的正切值为 ．若F 合与拉力F 的大小及方向的偏差均在实验所允许的误差范围之内，则该实验验证了力的平行四边形定则．【解析】(1)由图(b)可知，弹簧测力计的最小分度为0.2 N ，故可读出弹簧测力计读数为4.0 N.(2)(i)由已知可得F 1所对长度为21 mm ，F 2所对长度为28 mm ，根据平行四边形法则画出合力大小． (ii)根据几何关系可得合力大小为(4.2－5.62)2＋(5.62)2＝4.0 N(也可直接由图象读出合力大小为4.0 N)；F 合与拉力F 夹角的正切值为4.2－5.625.62＝324－1＝0.06(若2按照1.4计算，结果为0.05)． 【答案】(1)4.0 (2)(i)参考图(c) (ii)4.0 0.06(或0.05)【变式2】在“探究求合力的方法”的实验中，需要将橡皮条的一端固定在水平木板上，另一端系上两根细绳，细绳的另一端都有绳套，实验中需用两个弹簧测力计分别勾住绳套，并互成角度地拉橡皮条，使橡皮条伸长，结点到达某一位置O .(1)某同学在做该实验时认为：A．用两个弹簧测力计拉橡皮条时，应使两个绳套之间的夹角为90°，以便计算出合力的大小B．用两个弹簧测力计拉橡皮条时结点的位置必须与用一个弹簧测力计拉时的结点重合C．拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行D．拉力F1和F2的夹角越大越好E．在不超过弹簧测力计量程的条件下，应该尽可能地使弹簧测力计的拉力大一些其中正确的是．(填入相应的字母)(2)若两个弹簧测力计的读数均为4 N，且两弹簧测力计拉力的方向相互垂直，则_(填“能”或“不能”)用一个量程为5 N的弹簧测力计测量出它们的合力．【解析】(1)用两个弹簧测力计拉橡皮条时，不一定使两个绳套之间的夹角为90°，A错误；用两个弹簧测力计拉橡皮条时结点的位置必须与用一个弹簧测力计拉时的结点重合，以保证实验的等效性，B正确；拉橡皮条时，弹簧测力计、橡皮条、细绳应贴近木板且与木板平面平行，以减小实验的误差，C正确；拉力F1和F2的夹角要适当，不一定越大越好，D错误；在不超过弹簧测力计量程的条件下，应该尽可能地使弹簧测力计的拉力大一些，以减小误差，选项E正确．(2)若两个弹簧测力计的读数均为4 N，且两弹簧测力计拉力的方向相互垂直，则合力为F＝2F1＝4 2 N≈5.7 N＞5 N，所以不能用一个量程为5 N的弹簧测力计测量出它们的合力．【答案】(1)BCE(2)不能考点三实验器材的创新【典例3】某同学利用如图甲所示的装置来验证力的平行四边形定则．在竖直木板上钉上白纸，固定两个滑轮A和B(绳与滑轮间的摩擦不计)，三根绳子的结点为O，在左右及中间的绳端分别挂上个数为N1、N2和N3的钩码，每个钩码的质量相等．当系统达到平衡时，根据钩码个数读出三根绳子的拉力F1、F2和F3.(1)关于本实验，以下说法中正确的是()A．若钩码的个数N1＝N2＝2，N3＝4时可以完成实验B．若钩码的个数N1＝N2＝N3＝4时可以完成实验C．拆下钩码和绳子前应当用量角器量出三段绳子之间的夹角D．拆下钩码和绳子前应当用天平测出钩码的质量E．拆下钩码和绳子前应当标记结点O的位置，并记录OA、OB、OC三段绳子的方向(2)在作图时，图乙中正确的是(填“A”或“B”)．【解析】(1)因实验时，三个力之间有夹角，故当钩码的个数N1＝N2＝2，N3＝4时，三个力是不能平衡的，A错误；若钩码的个数N1＝N2＝N3＝4时，三个力的夹角都是120°可以平衡，故可以完成实验，B正确；拆下钩码和绳子前应当记下结点O的位置、钩码的个数及三条绳子的方向，故C错误，E正确；不需要用天平测量钩码质量，D错误．(2)在作图时，F3是实际作用效果，应在OC直线上．故图乙中正确的是A.【答案】(1)BE(2)A【变式3】某同学找到一条遵循胡克定律的橡皮筋来验证力的平行四边形定则，设计了如下实验：(1)将橡皮筋的两端分别与两条细线相连，测出橡皮筋的原长．(2)将橡皮筋一端用细线固定在竖直板上的M点，在橡皮筋的中点O再用细线系一重物，重物自然下垂，如图甲所示．(3)将橡皮筋另一端用细线固定在竖直板上的N点，如图乙所示．为完成实验，下述操作中必需的是(填正确答案标号)．A．橡皮筋两端连接的细线长度必须相同B．要测量图甲中橡皮筋Oa和图乙中橡皮筋Oa、Ob的长度C．M、N两点必须在同一高度处D．要记录图甲中O点的位置及过O点的竖直方向E．要记录图乙中结点O的位置、过结点O的竖直方向及橡皮筋Oa、Ob的方向【解析】由于橡皮筋的弹力大小与形变量成正比，故可以用橡皮筋的形变量等效替代弹力大小来作平行四边形进行验证，与连接橡皮筋的细线长度无关，故本题需要测量橡皮筋的原长以及被重物拉伸后的长度，A错误，B正确；题图甲、乙中重物最终受力平衡，验证的依据为共点力的平衡，物体是否平衡与M、N两点是否在同一高度无关，C错误；题图甲中的O点位置并不需要记录，受力平衡时橡皮筋的拉力一定在竖直方向，需要记录的是橡皮筋被拉伸后的长度及橡皮筋的原长，D错误；对题图乙需要作出MO与NO 的合力大小和方向与实际合力进行对比，故需要记录过结点O的竖直方向及橡皮筋Oa、Ob的方向，选项E 正确．【答案】BE考点四实验原理、方法的创新【典例4】某同学在“探究弹力和弹簧伸长量的关系”的实验中，测得图中弹簧OC的劲度系数为500 N/m.如图甲所示，用弹簧OC和弹簧测力计a、b做“探究求合力的方法”实验．在保持弹簧伸长1.00 cm不变的条件下，则(1)若弹簧测力计a、b间夹角为90°，弹簧测力计a的读数是N(图乙中所示)，则弹簧测力计b的读数可能为N.(2)若弹簧测力计a、b间夹角大于90°，保持弹簧测力计a与弹簧OC的夹角不变，减小弹簧测力计b 与弹簧OC的夹角，则弹簧测力计a的读数、弹簧测力计b的读数(填“变大”“变小”或“不变”)．【解析】(1)根据胡克定律，弹簧OC伸长1.00 cm时弹簧的弹力F C＝kΔx＝500×1.00×10－2 N＝5.00 N；由图可知弹簧测力计a的读数F a＝3.00 N，根据勾股定理：F2a＋F2b＝F2C，解得F b＝4.00 N.(2)改变弹簧测力计b与OC的夹角时，由于保持弹簧伸长1.00 cm不变，因而F a与F b的合力F C保持不变，根据平行四边形定则，F a、F b合成的平行四边形如图所示(▱OAC′B)，当弹簧测力计b与OC的夹角变小时，其力的合成的平行四边形为▱OA′C′B′，由图可知a、b两弹簧测力计的示数都将变大．【答案】(1)3.00～3.02 3.9～4.1(有效数字不作要求) (2)变大变大【变式4】在“探究求合力的方法”实验中，现有木板、白纸、图钉、橡皮筋、细绳套和一个弹簧测力计．(1)为完成实验，某同学另找来一根弹簧，先测量其劲度系数，得到的实验数据如下表：弹力F/N0.50 1.00 1.50 2.00 2.50 3.00 3.50 伸长量x/(×10－2 m) 0.74 1.80 2.80 3.72 4.60 5.58 6.42 根据表中数据在图甲中作出F－x图象并求得该弹簧的劲度系数k＝N/m.(保留两位有效数字)(2)某次实验中，弹簧测力计的指针位置如图乙所示，其读数为 N ；同时利用(1)中结果获得弹簧上的弹力值为2.50 N ，请在图丙中中画出这两个共点力的合力F 合．(3)由图得到F 合＝ N ．(保留两位有效数字)【解析】(1)根据描点法作出图象如图所示：根据图象得：k ＝ΔF Δx＝55 N/m. (2)弹簧测力计的读数为：F ＝2 N ＋0.10 N ＝2.10 N(3)由图得到F 合＝3.3 N.【答案】(1)图见解析 55(说明：±2范围内都可) (2)2.10(说明：有效数字位数正确，±0.02范围内都可) 图见解析(3)3.3(说明：±0.2范围内都可)。

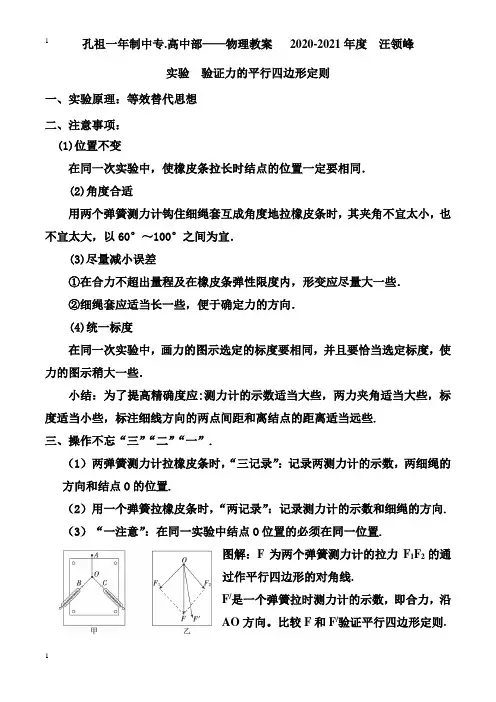

实验验证力的平行四边形定则一、实验原理：等效替代思想二、注意事项：(1)位置不变在同一次实验中，使橡皮条拉长时结点的位置一定要相同．(2)角度合适用两个弹簧测力计钩住细绳套互成角度地拉橡皮条时，其夹角不宜太小，也不宜太大，以60°～100°之间为宜．(3)尽量减小误差①在合力不超出量程及在橡皮条弹性限度内，形变应尽量大一些．②细绳套应适当长一些，便于确定力的方向．(4)统一标度在同一次实验中，画力的图示选定的标度要相同，并且要恰当选定标度，使力的图示稍大一些．小结：为了提高精确度应:测力计的示数适当大些，两力夹角适当大些，标度适当小些，标注细线方向的两点间距和离结点的距离适当远些.三、操作不忘“三”“二”“一”.（1）两弹簧测力计拉橡皮条时，“三记录”：记录两测力计的示数，两细绳的方向和结点O的位置.（2）用一个弹簧拉橡皮条时，“两记录”：记录测力计的示数和细绳的方向.（3）“一注意”：在同一实验中结点O位置的必须在同一位置.图解：F为两个弹簧测力计的拉力F1F2的通过作平行四边形的对角线.F/是一个弹簧拉时测力计的示数，即合力，沿AO方向。

比较F和F/验证平行四边形定则.1.（DP39例2）某同学通过下述实验验证力的平行四边形定则．实验步骤： 甲①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向． ②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O 1、O 2，记录弹簧秤的示数F ，测量并记录O 1、O 2间的距离(即橡皮筋的长度)．每次将弹簧秤示数改变0.50 N ，测出所对应的L ，部分数据如下表所示： 乙③找出②中F ＝2.50 N 时橡皮筋两端的位置，重新标记为O 、O′，橡皮筋的拉力记为F O O ′.④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示．用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O 点，将两笔尖的位置标记为A 、B ，橡皮筋OA 段的拉力记为F OA ，OB 段的拉力记为F OB .完成下列作图和填空： (1) 利用(2)表中数据在图丙的坐标纸上画出F-L 图线，根据图线 丙求得L 0＝________cm.(2)测得OA ＝6.00 cm ，OB ＝7.60 cm ，则F OA 的大小为________N.解析： （1）通过描点、连线，F-L 图像如图1.由图可知原长L 0=10.0cm.(2) 在F 0A 和F 0B 作用下，橡皮筋的长度L=13.60cm. 伸长量△x=L-L 0=3.60cm. 由图1可求劲度系数m./50m /10)0.1005.15(05.22N N k ≈⨯--=- 则F 0A =F 0B =k △x=1.80N.(备注橡皮筋搭在光滑的秤钩上，为同一条橡皮筋上的力处处相等）.2．(实验器材的创新)如图所示，某实验小组同学利用DIS 实验装置研究支架上力的分解．A 、B 为两个相同的双向力传感器，该类型传感器在受到拉力时读数为正，受到压力时读数为负．B 固定不动并通过光滑铰链连接一直杆，A 可沿固定的圆弧形轨道(圆心在O 点)移动，A 连接一不可伸长的轻绳，轻绳另一端系在F/N 0 0.50 1.00 1.50 2.00 2.50 L/ cml 010.9712.0213.0013.9815.05杆右端O 点构成支架，实验时始终保持杆在水平方向，取重力加速度大小g ＝10 m/s 2，计算结果保留一位有效数字．操作步骤如下①测量轻绳与水平杆的夹角θ； ②对两个传感器进行调零； ③用另一根轻绳在O 点悬挂一钩码，记录两个传感器的读数； ④取下钩码，移动A ，改变θ角；⑤重复上述实验步骤，得到的数据记录在表格中.F 1/N 2.001 1.155 … 1.156 2.002 F 2/N －1.733 －0.578 … 0.579 1.734 θ30°60°…120°150°(1)12________kg.挂上钩码后，A 沿固定轨道移动过程中轻绳AO 上的力的最小值为______N.(2)每次改变θ角后都要对传感器进行调零，此操作目的是________．A ．事先忘记调零B ．可以完全消除实验的误差C ．消除直杆自身重力对结果的影响解析：（1）由于绳只能产生拉力，杆可产生拉力也能产生支持力，故A 对应F 1，B 对应F2.当θ=300时，结点受力如图，kg m mg F 1.0sin 1=⇒=θ 当θ=900时，OA 的拉力F 1最小，最小值为F 1min =mg=1N. (2)对传感器调零的目的：消除杆自身重力对结果的影响，故选C.3．(实验过程的创新)某实验小组用一支弹簧测力计和一个量角器等器材验证力的平行四边形定则，设计了如图所示的实验装置，固定在竖直木板上的量角器的直边水平，橡皮筋的一端固定于量角器的圆心O 的正上方A 处，另一端系绳套1和绳套2. (1)主要实验步骤如下：①弹簧测力计挂在绳套1上竖直向下拉橡皮筋，使橡皮筋的结点到达O 点处，记下弹簧测力计的示数F ； ②弹簧测力计挂在绳套1上，手拉着绳套2，缓慢拉橡皮筋，使橡皮筋的结点到达O 处，此时绳套1沿0°方向，绳套2沿120°方向，记下弹簧测力计的示数F ′；③根据力的平行四边形定则可得绳套1的拉力大小为________； ④比较____________，即可初步验证； ⑤只改变绳套2的方向，重复上述实验步骤．(2)将绳套1由0°方向缓慢转动到60°方向，同时绳套2由120°方向缓慢转动到180°方向，此过程中保持橡皮筋的结点在O 处不动，保持绳套1和绳套2的夹角120°不变，关于绳套1的拉力大小的变化，下列结论正确的是________．A ．逐渐增大B ．先增大后减小C ．逐渐减小D ．先减小后增大θmg2F 1F解析：（1）结点受力如图，,30cos ,30sin 02021F F F F ==故.331F F =比较F /和F 1的大小，即可初步验证. （2）正弦定理法：“一式一图像”.22110sin sin 120sin θθF F mg ==角度变化分析：θ1由钝角减小到900，sin θ1一直增大，故F 1一直增大.1F 2F FF1F 2F 1θ2θθsin。

验证力的平行四边形定则一、实验目的1．验证互成角度的两个共点力合成时的平行四边形定则．2．培养应用作图法处理实验数据和得出结论的能力．二、实验原理互成角度的两个力F1、F2与另外一个力F′产生相同的效果，看F1、F2用平行四边形定则求出的合力F与F′在实验误差允许范围内是否相等．三、实验器材木板、白纸、图钉若干、橡皮条、细绳、弹簧测力计两个、三角板、刻度尺．四、实验步骤1．用图钉把白纸钉在水平桌面上的方木板上．2．用图钉把橡皮条的一端固定在A点，橡皮条的另一端拴上两个细绳套．3．用两只弹簧测力计分别钩住细绳套，互成角度地拉橡皮条，使橡皮条与绳的结点伸长到某一位置O，如图所示，记录两弹簧测力计的读数，用铅笔描下O点的位置及此时两细绳的方向．4．只用一只弹簧测力计通过细绳套把橡皮条的结点拉到同样的位置O，记下弹簧测力计的读数和细绳套的方向．5．改变两弹簧测力计拉力的大小和方向，再重做两次实验．五、数据处理1．用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两只弹簧测力计的拉力F1和F2的图示，并以F1和F2为邻边用刻度尺作平行四边形，过O点画平行四边形的对角线，此对角线即为合力F的图示．2．用刻度尺从O点按同样的标度沿记录的方向作出实验步骤4中弹簧测力计的拉力F′的图示．3．比较F与F′是否完全重合或几乎完全重合，从而验证平行四边形定则．六、注意事项1．同一实验中的两只弹簧测力计的选取方法是：将两只弹簧测力计调零后互钩对拉，读数相同．2．在同一次实验中，使橡皮条拉长时，结点O位置一定要相同．3．用两只弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～100°之间为宜．4．实验时弹簧测力计应与木板平行，读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值尽量大些．5．细绳套应适当长一些，便于确定力的方向．不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向．6．在同一次实验中，画力的图示所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些．七、误差分析1．弹簧测力计本身的误差．2．读数误差和作图误差．3．两分力F1、F2间的夹角θ越大，用平行四边形定则作图得出的合力F的误差ΔF也越大．八、练习巩固1.“验证力的平行四边形定则”的实验情况如图所示，其中A为固定橡皮筋的图钉，O为橡皮筋与细绳的结点，OB和OC为细绳，图乙是在白纸上根据实验结果画出的图示。

实验:验证力的平行四边形定则[基本要求][数据处理]1.用铅笔和刻度尺从结点O沿两条细绳方向画直线，按选定的标度作出这两个弹簧测力计的拉力F1和F2的图示，作平行四边形，过O点画对角线即为合力F的图示.2.用刻度尺从O点按同样的标度沿记录的方向作出只用一个弹簧测力计的拉力F′的图示.[误差分析]1.读数误差减小读数误差的方法：选择相同的弹簧测力计并调整好零刻度；在允许的情况下，弹簧测力计的示数应尽量大一些，读数时眼睛一定要正视，要按有效数字正确读数和记录.2.作图误差减小作图误差的方法：作图时要画准结点的位置和两个测力计的方向.两个分力F1、F2间的夹角越大，用平行四边形定则作出的合力F的误差ΔF就越大，所以实验时不要把F1、F2间的夹角取得太大；作图比例要恰当.[注意事项]1.在同一次实验中，使橡皮条拉长时，结点位置一定要相同.2.用两个弹簧测力计钩住绳套互成角度地拉橡皮条时，夹角不宜太大也不宜太小，在60°～90°为宜.3.读数时应注意使弹簧测力计与木板平行，并使细绳套与弹簧测力计的轴线在同一条直线上，避免弹簧测力计的外壳和弹簧测力计的限位孔之间有摩擦.读数时眼睛要正视弹簧测力计的刻度，在合力不超过量程及橡皮条弹性限度的前提下，拉力的数值应尽量大些.4.细绳套应适当长一些，以便于确定力的方向.不要直接沿细绳套的方向画直线，应在细绳套末端用铅笔画一个点，去掉细绳套后，再将所标点与O点连接，即可确定力的方向.5.在同一次实验中，画力的图示时所选定的标度要相同，并且要恰当选取标度，使所作力的图示稍大一些.考向1 对实验操作的考查[典例1]在“验证力的平行四边形定则”实验中，某同学用图钉把白纸固定在水平放置的木板上，将橡皮条的一端固定在板上一点，两个细绳套系在橡皮条的另一端.用两个弹簧测力计分别拉住两个细绳套，互成角度地施加拉力，使橡皮条伸长，结点到达纸面上某一位置，如图所示.请将以下的实验操作和处理补充完整：(1)用铅笔描下结点位置，记为O；(2)记录两个弹簧测力计的示数F1和F2，沿每条细绳(套)的方向用铅笔分别描出几个点，用刻度尺把相应的点连成线；(3)只用一个弹簧测力计，通过细绳套把橡皮条的结点仍拉到位置O，记录测力计的示数F3，___________________；(4)按照力的图示要求，作出拉力F1、F2、F3；(5)根据力的平行四边形定则作出F1和F2的合力F；(6)比较的一致程度，若有较大差异，对其原因进行分析，并作出相应的改进后再次进行实验.[解析] 使一个力F3的作用效果和两个力F1、F2的共同作用效果相同，都是让同一条一端固定的橡皮条伸长到某点，则力F3就是这两个力F1、F2的合力.作出力F3的图示，再根据力的平行四边形定则作出力F1、F2的合力F的图示，比较F和F3的大小和方向是否相同，从而验证力的平行四边形定则.[答案] (3)沿此时细绳(套)的方向用铅笔描出几个点，用刻度尺把这些点连成直线(6)F和F3考向2 对数据处理的考查[典例2]某同学通过下述实验“验证力的平行四边形定则”.实验步骤：①将弹簧秤固定在贴有白纸的竖直木板上，使其轴线沿竖直方向.②如图甲所示，将环形橡皮筋一端挂在弹簧秤的秤钩上，另一端用圆珠笔尖竖直向下拉，直到弹簧秤示数为某一设定值时，将橡皮筋两端的位置标记为O1、O2，记录弹簧秤的示数F，测量并记录O1、O2间的距离(即橡皮筋的长度l).每次将弹簧秤示数改变0.50 N，测出所对应的l，部分数据如下表所示：甲乙F/N00.50 1.00 1.50 2.00 2.50l/cm l010.9712.0213.0013.9815.05③找出②中F＝2.50 N时橡皮筋两端的位置，重新标记为O、O′，橡皮筋的拉力记为FOO′.④在秤钩上涂抹少许润滑油，将橡皮筋搭在秤钩上，如图乙所示.用两圆珠笔尖成适当角度同时拉橡皮筋的两端，使秤钩的下端达到O点，将两笔尖的位置标记为A、B，橡皮筋OA段的拉力记为F OA，OB段的拉力记为F OB.完成下列作图和填空：(1)利用表中数据在图丙所示坐标纸上画出F­l图线，根据图线求得l0＝cm.丙(2)测得OA＝6.00 cm，OB＝7.60 cm，则F OA的大小为N.(3)在图丁中根据给出的标度，作出F OA和F OB的合力F′的图示.丁(4)通过比较F′与的大小和方向，即可得出实验结论.[解析] (1)在坐标系中描点，用平滑的曲线(直线)将各点连接起来，不在直线上的点均匀分布在直线的两侧.如图甲所示，由图线可知与横轴的交点l0＝10.0 cm.(2)橡皮筋的长度l ＝OA ＋OB ＝13.60 cm ，由图甲可得F ＝1.80 N ，所以F OA ＝F OB ＝F ＝1.80 N.(3)利用给出的标度作出F OA 和F OB 的图示，然后以F OA 和F OB 为邻边作平行四边形，对角线即为合力F ′，如图乙所示.(4)F OO ′的作用效果和F OA 、F OB 两个力的作用效果相同，F ′是F OA 、F OB 两个力的合力，所以只要比较F ′和F OO ′的大小和方向，即可得出实验结论.[答案] (1)见解析图甲 10.0(9.8～10.1均正确)(2)1.80(1.70～1.90均正确) (3)见解析图乙(4)F OO ′考向3 实验创新与改进以本实验为背景，以实验中操作的注意事项、误差来源设置条件，或通过改变实验条件、实验仪器设置题目.1.考查对实验原理的理解、实验方法的迁移.2.实验器材的改进(1)橡皮筋――→替代弹簧测力计(2)钩码――→替代弹簧测力计[典例3]有同学利用如图所示的装置来验证力的平行四边形定则：在竖直木板上铺有白纸，固定两个光滑的滑轮A和B，将绳子打一个结点O，每个钩码的重量相等，当系统达到平衡时，根据钩码个数读出三根绳子的拉力F1、F2和F3，回答下列问题：(1)改变钩码个数，实验能完成的是(填正确答案标号).A.钩码的个数N1＝N2＝2，N3＝4B.钩码的个数N1＝N3＝3，N2＝4C.钩码的个数N1＝N2＝N3＝4D.钩码的个数N1＝3，N2＝4，N3＝5(2)在拆下钩码和绳子前，最重要的一个步骤是(填正确答案标号).A.标记结点O的位置，并记录OA、OB、OC三段绳子的方向B.量出OA、OB、OC三段绳子的长度C.用量角器量出三段绳子之间的夹角D.用天平测出钩码的质量(3)在作图时，你认为图示中(填“甲”或“乙”)是正确的.[解析] (1)实验中的分力与合力的关系必须满足：|F1－F2|≤F3≤F1＋F2，因此B、C、D 三项是可以的.(2)在拆下钩码和绳子前，最重要的一个步骤是标记结点O的位置，并记录OA、OB、OC三段绳子的方向.(3)F3的方向一定竖直向下，而F1和F2的合力方向由于测量误差可能偏离竖直方向，所以甲是正确的.[答案] (1)BCD (2)A (3)甲[典例4] 某同学用如图所示的实验装置来验证“力的平行四边形定则”.弹簧测力计A 挂于固定点P，下端用细线挂一重物M.弹簧测力计B的一端用细线系于O点，手持另一端向左拉，使结点O静止在某位置.分别读出弹簧测力计A和B的示数，并在贴于竖直木板的白纸上记录O点的位置和拉线的方向.(1)本实验用的弹簧测力计示数的单位为N，图中A的示数为N.(2)下列不必要的实验要求是.A.应测量重物M所受的重力B.弹簧测力计应在使用前校零C.拉线方向应与木板平面平行D.改变拉力，进行多次实验，每次都要使O点静止在同一位置(3)某次实验中，该同学发现弹簧测力计A的指针稍稍超出量程，请您提出两个解决办法.[解析] (1)弹簧测力计的最小刻度为0.2 N，所以A的读数为3.6 N.(2)根据三力平衡的特点可知，弹簧测力计A、B的拉力的合力与重物M的重力等值反向，故A项是必要的；弹簧测力计的零点误差影响各拉力的测量值，所以使用前需校零，B 项是必要的；只有拉线方向与木板平面平行，才能保证所研究的各力在同一平面内，C项也是必要的；实验中只需测出两拉力的大小和方向以及重物的重力即可验证平行四边形定则，而测力计A的拉力不同时O点的位置就不同，故没有必要使O点静止在同一位置，答案为D.(3)弹簧测力计A的指针稍稍超出量程，说明拉弹簧测力计A的力大了，可行的解决方法有：①改变弹簧测力计B拉力的大小或方向：②减小重物M的质量(或将A更换成较大量程的弹簧测力计).[答案] (1)3.6 (2)D (3)①改变弹簧测力计B拉力的大小或方向；②减小重物M的质量(或将A更换成较大量程的弹簧测力计)。
