继电器的应用范围及原理前言继电器是一种基本的电气设备,广泛应用于各个行业的电路控制系统中。
本文将介绍继电器的应用范围、工作原理以及一些常见的应用场景。
1. 继电器的概述继电器是一种电控开关装置,是一种通过小电流来控制大电流的电器。
它由控制系统和被控制系统组成,通过控制系统的电流、电压等参数的变化,将电信号转换为机械或电磁参数的变化,从而实现电路的开关控制。
2. 继电器的工作原理继电器的工作原理基于电磁感应定律以及电磁吸合和断开的特性。
其基本组成部分包括线圈、触点、可动铁芯和静铁心等。
•当线圈通过电流时,产生的磁场将吸引可动铁芯,使触点闭合。
这种情况下,继电器起到导通电路的作用。
•当线圈的电流被断开时,磁场消失,可动铁芯返回原来位置,使触点断开,继电器不再起到导通电路的作用。
继电器的工作原理决定了它可以将小电流、小电压控制的信号转换为大电流、大电压的控制信号。
3. 继电器的应用范围继电器的应用范围非常广泛,下面列举了一些常见的应用场景。
3.1 家用电器继电器在家用电器中起到重要作用,如电视、洗衣机、空调等。
它们通过控制电路的开闭来实现功能的切换。
例如,遥控器上的开关按钮通过继电器控制相应设备的开关。
3.2 工业自动化在工业自动化领域,继电器用于控制工业设备的开关。
它能够承受较大的电流和电压,稳定可靠。
通过继电器的控制,可以实现设备的自动化控制、远程控制等功能。
3.3 交通运输继电器在交通运输中也有广泛应用,如交通信号灯的控制、电动车辆充电桩的控制等。
继电器可以快速切换电路,实现交通信号灯的亮灭状态的改变,提供方便而安全的交通环境。
3.4 能源管理继电器在能源管理中起到重要作用,如太阳能发电系统、燃气控制系统等。
通过继电器的合闸和拉闸操作,可以控制能源的输入和输出,实现对能源的管理和分配。
3.5 通信设备在通信设备中,继电器用于实现信号的传递和转换。
例如,电话交换机中的继电器用于切换电话线路,将电话信号从一个线路转移到另一个线路,实现通信的连接。
继电器的工作原理继电器是一种电控开关装置,它通过控制小电流来实现对大电流的开关控制。
它由电磁系统和机械系统组成,能够将电路的开关操作与控制信号分离,起到隔离和放大信号的作用。
下面将详细介绍继电器的工作原理。
1. 电磁系统继电器的电磁系统由线圈和铁芯组成。
当通过线圈通入电流时,会在铁芯上产生磁场。
根据电磁感应定律,当线圈中的电流发生变化时,磁场也会发生变化。
这种变化会使得铁芯上的磁场强度发生变化,从而引起铁芯上的磁通量变化。
2. 机械系统继电器的机械系统由触点、弹簧和传动机构组成。
触点是继电器的开关部份,通常由静触点和动触点组成。
当继电器处于非工作状态时,触点通常是闭合的,电流可以流过继电器。
当线圈中通入电流时,电磁系统产生的磁场会使得触点发生吸引或者释放动作,从而改变触点的状态。
3. 工作原理当继电器处于非工作状态时,线圈中没有电流通过,触点闭合,电流可以流过继电器。
当需要控制电路的开关时,通过外部控制电路通入电流到继电器的线圈中。
线圈中的电流产生的磁场会使得触点发生动作,触点打开或者闭合,从而控制电路的开关状态。
例如,当继电器用于控制灯泡的开关时,当线圈中通入电流时,触点会打开,灯泡亮起;当线圈中断开电流时,触点会闭合,灯泡熄灭。
这样,通过控制继电器的线圈电流,可以实现对灯泡的开关控制。
继电器的工作原理基于电磁感应和机械运动,通过控制小电流来实现对大电流的开关控制。
它具有隔离信号、放大信号的作用,可以实现电路的自动化控制。
继电器广泛应用于各种电气设备和自动化系统中,如家用电器、电力系统、工业生产线等。
需要注意的是,继电器在使用过程中需要根据具体的工作要求选择合适的型号和参数,并进行正确的安装和接线。
此外,继电器的寿命也需要进行定期检查和维护,以确保其正常工作和可靠性。
综上所述,继电器是一种通过控制小电流来实现对大电流的开关控制的装置。
它由电磁系统和机械系统组成,通过电磁感应和机械运动实现对电路的开关控制。
继电器的实验报告继电器的实验报告引言:继电器是一种电控开关装置,广泛应用于各种电气控制系统中。
它通过电磁原理实现电流的开关控制,具有可靠性高、寿命长等优点。
本实验旨在通过对继电器的实际操作,深入了解其工作原理和应用。
一、实验目的本实验旨在:1. 理解继电器的基本结构和工作原理;2. 掌握继电器的接线方法和使用技巧;3. 了解继电器在电路控制中的应用。
二、实验器材和原理1. 实验器材:- 继电器模块- 直流电源- 开关- 电阻- 电线2. 实验原理:继电器由线圈和触点组成。
当线圈通电时,产生的磁场可以吸引或释放触点,从而控制电路的通断。
继电器的工作原理基于电磁感应和电磁吸引原理,通过线圈中的电流来产生磁场,进而控制触点的状态。
三、实验步骤1. 连接电路:将直流电源的正负极分别接到继电器模块的正负极,将开关连接到线圈的两端,然后将继电器的触点与其他电器设备连接。
2. 实验观察:- 打开电源,观察继电器的工作状态。
当线圈通电时,触点是否吸合?触点吸合后,电路是否通断?- 通过改变开关的状态,观察继电器的响应。
当开关打开时,触点是否释放?电路是否断开?3. 实验记录:记录继电器的工作状态和观察结果,并进行分析。
四、实验结果与分析通过实验观察和记录,可以得出以下结论:1. 当线圈通电时,继电器的触点吸合,电路通断与开关状态相反。
这是因为线圈通电时产生的磁场吸引触点,使其闭合,从而使电路通断。
2. 当线圈断电时,继电器的触点释放,电路断开。
这是因为线圈断电后,磁场消失,触点失去吸引力,从而打开电路。
3. 继电器的工作可靠性高,能够承受较高的电流和电压。
因此,在电路控制中,可以使用继电器来实现对电器设备的远程控制和保护。
五、实验应用继电器在各个领域都有广泛的应用,例如:1. 工业控制系统:继电器可以用于控制机器设备的启停、电流的开关以及电路的保护。
2. 家庭电器:继电器可以用于空调、电视机等家电的远程控制。
3. 交通信号灯:继电器可以用于控制交通信号灯的开关和时间间隔。
继电器的工作原理应用举例1. 继电器的工作原理简介继电器是一种电气控制装置,用于控制电路中的电流和电压。
它由一个电磁线圈和一组可控开关组成,当电磁线圈通电时,产生磁场使可控开关闭合或断开,从而控制电流的流动或停止。
继电器可以实现电路的自动控制、电路的隔离以及电流的放大等功能,广泛应用于许多领域。
2. 继电器的应用举例2.1 家庭用电器的控制•继电器可以用于家庭电路的控制,如灯光控制、电器的开关控制等。
通过接入继电器,可以实现远程控制家庭用电器的开关,提高家居安全性和便捷性。
2.2 工业自动化控制•在工业自动化控制系统中,继电器是重要的控制设备。
它可以用于控制传感器的信号,对设备进行启动、停止、反转等操作。
继电器还可以实现各种逻辑功能,如计时、计数、比较等,对生产过程进行准确的控制。
2.3 电力系统的保护与控制•在电力系统中,继电器被广泛用于电力设备的保护和运行控制。
例如,在电力线路上设置继电器,可以监测线路的电流和电压,以及检测到过载、短路等异常情况时,及时切断电路,保护设备的安全运行。
2.4 交通信号灯控制•交通信号灯中的控制装置往往采用继电器。
继电器实现了不同方向车辆的交通信号控制,协调交通流量,保证道路的安全通行。
2.5 家电智能化控制•随着物联网技术的发展,继电器被应用于家居智能化控制系统。
通过手机APP或语音控制终端,可以远程控制家电设备的开关,实现家居设备的智能联动,提高生活品质和能源利用效率。
3. 继电器的优势和局限性3.1 优势•继电器具有分离控制电路和工作电路的优势,可以实现电路的隔离,提高电气设备的安全性。
•继电器能够承受较高的电流和电压,适用于各种工况和环境。
•继电器具有稳定可靠的工作特性,寿命长,维护保养简便。
3.2 局限性•继电器的响应速度相对较慢,不适合高频率的开关控制。
•继电器的体积较大,不利于集成和安装。
•继电器的电磁线圈需要大量功率激励,会造成电能浪费。
继电器作为一种常用的控制装置,在各个领域都有广泛的应用。
继电器的工作原理继电器是一种电控开关装置,能够通过小电流控制较大电流的通断。
它通常由电磁系统和开关系统两部份组成。
电磁系统包括线圈和铁芯,开关系统包括触点和弹簧。
1. 电磁系统继电器的线圈通常由绝缘导线绕成,连接在电源电路中。
当通过线圈的电流变化时,会产生磁场。
铁芯是一个可磁化的材料,它会吸引或者释放磁场。
当线圈中没有电流时,铁芯不受磁场影响,触点处于断开状态。
当线圈中有电流时,铁芯受到磁场的吸引,触点闭合。
2. 开关系统继电器的触点是一个可打开或者关闭的电路。
触点通常由金属材料制成,具有良好的导电性能。
当触点闭合时,电流可以在触点间流动;当触点断开时,电流被切断。
触点的闭合和断开是由电磁系统的工作状态决定的。
继电器的工作过程如下:1. 当线圈中有电流时,电磁系统产生磁场,吸引铁芯。
2. 铁芯被吸引后,触点闭合,形成通路,电流可以在触点间流动。
3. 当线圈中没有电流时,电磁系统不产生磁场,铁芯释放。
4. 铁芯释放后,触点断开,切断电流通路。
继电器的工作原理基于电磁感应和磁性材料的特性。
通过控制线圈中的电流,可以实现对触点的控制。
继电器的工作原理使得它在许多电气控制系统中得到广泛应用。
继电器的特点及应用:1. 电流放大:继电器能够通过小电流控制较大电流的通断,实现电流放大的功能。
2. 隔离保护:继电器可以将控制信号与被控制电路进行隔离,保护控制设备不受被控制电路的影响。
3. 多路切换:继电器可以实现多路电路的切换,具有较高的通断容量和可靠性。
4. 延时控制:继电器可以通过控制线圈的通电时间来实现延时控制的功能。
5. 应用广泛:继电器广泛应用于家电、工业自动化、通信设备、交通系统等领域。
总结:继电器是一种电控开关装置,基于电磁感应和磁性材料的特性工作。
通过控制线圈中的电流,可以实现对触点的控制,从而实现电流的通断。
继电器具有电流放大、隔离保护、多路切换、延时控制等特点,并在家电、工业自动化、通信设备等领域得到广泛应用。

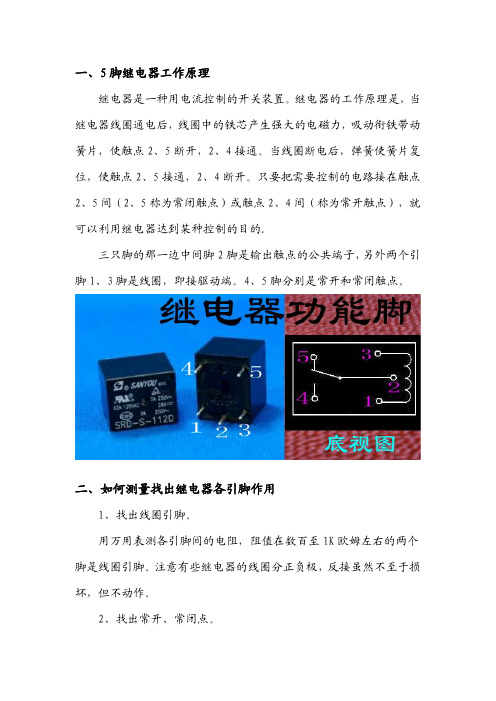

一、5脚继电器工作原理继电器是一种用电流控制的开关装置。
继电器的工作原理是,当 继电器线圈通电后,线圈中的铁芯产生强大的电磁力,吸动衔铁带动 簧片,使触点 2、5 断开,2、4 接通。
当线圈断电后,弹簧使簧片复 位,使触点 2、5 接通,2、4 断开。
只要把需要控制的电路接在触点 2、5 间(2、5 称为常闭触点)或触点 2、4 间(称为常开触点),就 可以利用继电器达到某种控制的目的.三只脚的那一边中间脚 2 脚是输出触点的公共端子, 另外两个引 脚 1、3 脚是线圈,即接驱动端。
4、5 脚分别是常开和常闭触点。
二、如何测量找出继电器各引脚作用1、找出线圈引脚。
用万用表测各引脚间的电阻,阻值在数百至 1K 欧姆左右的两个 脚是线圈引脚。
注意有些继电器的线圈分正负极,反接虽然不至于损 坏,但不动作。
2、找出常开、常闭点。
用万用表测除线圈之外的引脚,导通的两个引脚是常闭关系,给 线圈加上 5V 直流电,使继电器动作,它们应断开;如果没有断开, 则内部是短接关系。
给线圈加上 5V 直流电,使继电器动作,此时再用万用表测,如 果有原来不通的两个引脚导通了,则它们是常开关系。
既与常开点有关系,又与常闭点有关系的引脚,就是公共端。
三、5脚,4脚,3脚继电器接线方法1、5 脚继电器接线方法,30 接火 5 个脚分别标注 30(5 脚),87(4 脚),85,86,87a(2 脚)线(BATT 常电),87 或 87a 接用电器,30 跟 87a 是连通的,85 和 86 是一个线圈的两端,85 接地,86 接开关。
2、4 脚继电器接线方法4 个脚分别标注 30,87,85,86.30 和 87 是断开的,85 和 86 是一个线,87 接用电器,85 接地,86 接开 圈的两端。
30 接火线(BATT 常电)关。
给线圈 85,86 脚供电,30 和 87 脚就会接通。
3、3 脚继电器接线方法将 30 和 85 合为一根线,因为它们都接火线。
继电器的原理及其应用1. 继电器的原理继电器是一种电器开关装置,它能够通过小电流控制较大电流的开关动作。
继电器的工作原理是它利用电磁铁的磁效应,将小电流信号转换为较大电流信号,从而实现电器设备的自动控制。
继电器的主要组成部分有以下几个: - 电磁铁:由线圈和铁芯组成,当通过线圈中通入电流时,会产生磁场效应。
- 动铁片:位于电磁铁的磁场中,当电磁铁通电时,动铁片会受到磁力的作用而移动。
- 静铁片:与动铁片相对应,当动铁片移动时,会与静铁片发生接触或分离。
- 联接点:位于静铁片上,联接点的状态会根据动铁片和静铁片的接触情况而改变。
继电器的工作原理是:当电磁铁通电时,会产生磁场效应,使得动铁片受到磁力作用而移动。
当动铁片与静铁片接触时,联接点闭合,电流可以通过;当动铁片与静铁片分离时,联接点断开,电流中断。
通过控制电磁铁的通电与断电,可以实现对电路的开关控制。
2. 继电器的应用继电器由于其可靠性和灵活性,在电路控制领域有着广泛的应用。
以下是一些常见的继电器应用:2.1 自动控制继电器可以用于自动控制系统中,实现对电器设备的自动开关控制。
例如,根据温度的变化来控制冷气机或加热器的开关,根据光线的亮度来控制灯的开关等。
2.2 电力系统在电力系统中,继电器主要用于保护和控制。
它可以检测电路中的故障信号,并根据需要进行电路的断开或连接,从而保护电器设备的安全运行。
同时,继电器还可以用于电力系统的监控和测量,用于收集和传输电力系统的数据。
2.3 通信系统继电器在通信系统中也有着重要的应用。
例如,电话线路中的继电器可以实现电话的连接和断开,使得电话可以进行通信。
同时,继电器还可以用于电话交换机、传真机、调制解调器等设备中,实现对信号的控制和传输。
2.4 汽车电子继电器在汽车电子系统中也有广泛的应用。
例如,继电器可以用于汽车的起动系统、照明系统、空调系统等,实现对各个电器设备的控制。
2.5 工业自动化在工业自动化领域,继电器被广泛应用于控制电机、阀门、泵等设备。
继电器的工作原理继电器是一种电控开关装置,它通过电磁吸合和释放来控制较大电流的开关动作。
它在电路中起到了信号放大、隔离和转换的作用,被广泛应用于自动化控制系统、电力系统和通信系统等领域。
一、继电器的基本结构继电器主要由电磁系统和触点系统两部分组成。
1. 电磁系统:电磁系统由电磁线圈和铁芯组成。
当电流通过电磁线圈时,产生的磁场会使铁芯磁化,从而实现吸合或释放的动作。
电磁系统是继电器工作的核心部分。
2. 触点系统:触点系统由正触点和副触点组成。
正触点通常由铜合金制成,具有良好的导电性能和耐磨损性能。
副触点则是用于承载较大电流的触点。
触点系统的开闭状态由电磁系统的动作控制。
二、继电器的工作原理继电器的工作原理可以分为两个过程:吸合过程和释放过程。
1. 吸合过程:当继电器的电磁线圈通电时,电流通过线圈产生磁场,使铁芯磁化。
磁化后的铁芯会吸引正触点,使其与副触点闭合,从而实现电路的通断控制。
吸合过程中,继电器的线圈消耗的电能转化为磁能,实现了信号的放大和转换。
2. 释放过程:当继电器的电磁线圈断电时,磁场消失,铁芯失去磁化,正触点与副触点分离,电路断开。
释放过程中,继电器的触点恢复到初始状态,完成一次开关动作。
三、继电器的工作特点继电器具有以下几个工作特点:1. 隔离性:继电器的线圈和触点系统是隔离的,可以将控制信号与被控制电路隔离开来,保证了电路的稳定性和安全性。
2. 放大性:继电器可以将微弱的控制信号放大到足够大的电流或电压,以控制较大负载。
3. 可靠性:继电器的触点采用金属材料制成,具有良好的导电性能和耐磨损性能,能够承受较大的电流和电压,具有较高的可靠性。
4. 可逆性:继电器的吸合和释放过程是可逆的,可以实现多次开关动作。
5. 多种工作方式:继电器可以根据不同的工作要求,采用不同的接线方式,如常开型、常闭型和双刀双掷型等。
四、继电器的应用领域继电器作为一种常用的电控开关装置,被广泛应用于各个领域。
继电器原理结构解继电器是一种电力控制装置,它能够通过小电流控制大电流的开关。
它是由电磁铁控制的机械开关,工作原理基于线圈中的电流产生磁场,从而吸引铁芯,使机械开关闭合或断开。
继电器的结构包括线圈、铁芯、弹簧、触点等。
下面将对继电器的原理和结构进行详细解析。
1.继电器的原理继电器的原理基于电磁感应。
当通电线圈时,线圈中的电流会产生一个磁场,这个磁场会使铁芯被吸引。
当铁芯被吸引时,机械开关(触点)会闭合或断开。
当通电线圈断电时,铁芯失去磁性,机械开关恢复原来的状态。
这个过程中,线圈中的电流起到了控制机械开关的作用。
继电器可分为吸引型继电器和断开型继电器两种,根据线圈工作时触点的状态来区分。
2.继电器的结构(1)线圈:线圈是继电器的电磁部分,它是由绝缘导线绕制而成。
线圈中的电流会产生一个磁场,从而控制机械开关的状态。
线圈通常由铜或铝制成,具有良好的导电性和导热性。
(2)铁芯:铁芯是继电器的磁性部分,它是由磁性材料制成。
铁芯可以增强电磁感应的效果,使继电器的工作更加灵敏和稳定。
铁芯通常由铁、钢等材料制成,可以是固定或可移动的。
(3)弹簧:弹簧是继电器中用来恢复机械开关原始状态的部件。
当线圈通电时,通过弹簧的弹性力使机械开关闭合或断开。
当线圈断电时,弹簧的力会将机械开关恢复到原来的状态,从而实现开关的控制。
(4)触点:触点是继电器中的机械开关,通过闭合或断开来控制电路的通断。
触点通常有常开触点和常闭触点两种类型。
当线圈通电时,触点闭合;当线圈断电时,触点断开。
触点由导电材料制成,通常是银合金或钨铜等。
(5)外壳:外壳是继电器的保护外壳,用来保护内部电路和零部件,以防止灰尘、水分和其他外部因素对继电器造成损坏。
外壳通常由塑料、金属等材料制成,具有绝缘和防护功能。
3.继电器的工作过程当继电器线圈通电时,线圈中的电流会产生一个磁场。
这个磁场会使铁芯被吸引,从而改变机械开关的状态。
常开触点闭合时,电路通断;常闭触点断开时,电路断开。
继电器的原理
继电器是一种电控开关装置,它基于电磁工作原理来实现电流的控制。
继电器通常由四个主要部分组成:线圈、固定触点、移动触点和磁芯。
当电流通过线圈时,线圈产生一个磁场,这个磁场会吸引移动触点。
移动触点通常与固定触点分离,并通过机械连接与线圈相连。
当移动触点与固定触点接触时,电流可以在触点间流动。
当线圈中断电流时,磁场消失,移动触点回到其初始位置,与固定触点分离,电流被切断。
继电器的工作原理可以通过一个简单的示例来说明。
假设我们有一个开关和一盏灯。
当我们打开开关时,电流流经灯泡,灯亮起。
但是,如果我们想使用另一个开关来控制灯的开关状态,我们可以使用继电器来实现。
我们可以将这个开关与继电器的线圈连接起来,并将继电器的移动触点与灯的电路连接起来。
当我们按下开关时,线圈中的电流流过,产生的磁场吸引移动触点与固定触点接触,使电流流经灯泡,灯亮起。
当我们再次按下开关,线圈中断电流,磁场消失,移动触点回到初始位置,与固定触点分离,电流被切断,灯灭。
继电器的优点之一是能够将小电流转换为大电流。
这使得继电器在许多电路和设备中起到重要作用,如自动控制系统、电力系统和通信系统等。
继电器还可以进行时间延迟操作,通过控制线圈的通电时间来实现。
总之,继电器的原理基于电磁吸引和机械连接,通过控制电流
开关来实现对电路的控制。
它是一种重要的电气元件,被广泛应用于各种领域。
继电器是一种用电流控制的开关装置。
是各种自动控制电路中必不可少的执行器件。
在这一节中,我们将介绍继电器的构造和工作原理,并用继电器制作延时开关电路。
一、继电器简介
(一)继电器的构造和工作原理
电磁继电器是一种常见的继电器,其中4098型超小型继电器使用最为广泛。
图3-24是这种继电器的结构示意图
图3—24 4098型继电器
继电器的工作原理是,当继电器线圈通电后,线圈中的铁芯产生强大的电磁力,吸动衔铁带动簧片,使触点1、2断开,1、3接通。
当线圈断电后,弹簧使簧片复位,使触点1、2接通,1、3断开。
我们只要把需要控制的电路接在触点1、2间(1、2称为常闭触点)或触点1、3间(称为常开触点),就可以利用继电器达到某种控制的目的。
4098型继电器线圈的工作电压有3伏、6伏、9伏、12伏等多种规格。
吸合时线圈中通过的电流约为50毫安左右,触点间允许通过的电流可达1安培(250伏)。
(二)继电器的检测
1.可用万用表欧姆档R×100档测量继电器线圈的电阻。
4098(6V)继电器线圈的电阻约为100欧姆左右。
如电阻无限大,说明线圈已断路,若电阻为零,则说明线圈短路,均不可使用。
2.将线圈引脚4、5两端加上直流电压。
逐渐升高电压,当听到“塔”的一声,衔铁吸合时电压值为继电器吸合电压。
此电压值应小于工作电压值。
继电器吸合后,再逐渐降低电压,再听到“咯”的一声释放衔铁时,衔铁复位;一般释放电压应为吸合电压的1/3左右,否则继电器工作将不可靠。
第二项检测,可在老师辅导下去做。
二、延时开关电路的制作
延时开关电路如图3—25。
图3—25 延时开关电路
(一)工作原理
将电源开关K2闭合,再按下按钮开关K1,这时,晶体二极管V1、V2导通,继电器吸合。
同时电源对电容器C充电。
当K1断开后由于C已被充电,它将通过R和V1V2放电,从而维持三极管继续导通,继电器仍然吸合。
经过一段时间的放电,C两极间电压下降到一定值时,不足以维持三极管继续导通,继电器才释放。
从K1断开到继电器释放的时间间隔称为延时时间。
它决定于R和C的大小。
一般C为100微法时,调节可调电阻器R可获得10秒至90秒的延时时间。
若C取1000微法,则延时时间可达5分钟以上。
继电器上并联的二极管起保护作用,防止继电器断电释放时,由于自感产生高电压损坏晶体三极管。
(二)印刷电路板和元件规格
延时开关电路的印刷电路板如图3一26(A)。
实物图见图3—26(B)。
元件规格:
J继电器4098型工作电压6V V1V2晶体三极管9014 VD晶体二极管2CP10或1N4001 R可调电阻器100k C电解电容器100u/6V K1按钮开关。
(三)焊接电路
1.将各元件做焊前处理、镀锡。
2.焊接继电器。
将继电器插入印刷板上对应的小孔。
将5个引脚焊好。
注意焊接时间要尽量短些,焊点应圆而小。
3.焊接R和C、可调电阻器R可如图3-27焊好后再插入印刷电路板焊接。
电解电容器C焊接时要注意正负引脚位置。
图3—26 印刷电路图和实物图
4·焊接二极管VD。
注意正负引脚位置,不可焊反。
焊接时间尽量短些。
5·焊接三极管V1V2。
注意认清三极管三个极b、c、e。
不可焊错。
6·焊接电源引线和按钮开关引线,并接好按钮开关K1。
三、延时开关的调试和应用
1.检查印刷板上各焊点的焊接情况。
注意虚焊和假焊。
邻近的焊点间应清理干净,防止焊点间短路。
2.将可调电阻器R活动触点调在中间位置接通6v电源(可用2个3V的电源串联)。
3.按一下按钮开关,这时应听到“嗒”的一响。
继电器吸合。
几十秒钟后,应再听到“嗒”的一响,继电器释放。
说明延时开关工作正常。
如想改变延时时间,可调整R。
R越大,延时时间越长。
若要求延时时间大于这个电路的最长延时时间,可将C换为容量更大些的电解电容器。
4.延时开关的应用
延时开关可用于控制灯泡。
图3一25中介绍了两种不同韵情况。
(1)若要控制6V、0.3A小灯泡,可按图A接线·。
在印刷板上将继电器1.4脚用导线接通(导线直接焊在印刷板铜箔上),小灯泡可接在继电器3端和电源负极之间。
这时若按一下按钮开关,小灯泡发光,延时几十秒后自动熄灭。
(2)若要控制220V40w照明灯,可参考图B的接法。
将印刷电路板上A、C两端做为开关。
由于电路使用220v交流电,安装时要特别注意安全。
应在老师指导下操作。
电路板应封
装在绝缘盒中,才可以使用。
延时开关装置,可安装在楼道、楼梯中。
用于夜间照明,可做到“人走灯灭”。
也可用于暗室冲洗照片时的曝光箱的光源,可控制曝光时间。
四、自动控制开关电路
将延时开关电路稍做改动,可制成自动控制开关。
(一)光控开关电路
光控开关电路如图3一28。
感光元件采用2cu型光电二极管。
光电二极管的电阻值随光照强度的增大而减小。
调节R可动触点的位置,可在一定光照强度下,使晶体管V1V2导通。
继电器吸合。
电解电容器C起延时作用,防止在临界状态下,继电器工作不稳定。
R可调节临界光照强度值,其可动触点越向上调,启动光控开关的光强临界值越小,光控开关越灵敏(注意,可动触点不能置于最下端)。
光控开关可用来控制电灯”。
若用常闭触点1和2,可形成“天亮灯熄”的控制作用。
若使用常开触点1和3,可形成“光照灯亮”的控制作用。
图3-27 可调电阻器焊法图3—28 光控开关电路
(二)温控开关电路
温控开关电路如图3—29。
图3—29 温控开关电路
感温元件为kF-12型热敏电阻。
这类热敏电阻具有负温度系数。
其电阻值随温度升高而减小。
调节好R的阻值可使晶体管V1V2在热敏电阻处于某一温度值时导通而使继电器吸合。
达到用温度控制开关的目的。
R可调定临界温度值。
温控开关可用其常开触点控制电风扇。
天热时,温度升高到某一值时,电风扇可自动开启。
也可用常闭触点控制电热器,温度低时加热,温度高时,自动关闭。
在要求不太高的场合。
光电二极管和热敏电阻均可用三极管3A×81或3A×31挫去外壳顶部后代替。
尤其是玻壳的3A×81,刮去玻壳外的黑漆,用其c、e两极即可代替光电二极管。
也可直接用c、e极代替热敏电阻。
焊掺前,可用万用表欧姆档测试三极管的极间电阻,可调节光照强度(靠近电灯)或温度(靠近电烙铁),挑选电阻值随光照和温度变化较大者即可。
自动开关电路的印刷电路板可参考图3-27设计和制作。
