电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线,电缆,母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预告音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关,辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPA,YA电动执行器YE光电池,热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1,BK 液位测量传感器BL温度测量传感器BH,BM发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE 感应线圈,电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器,变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC电路图符号是指用一种书画图形代表一种电子元件（比如：电容、电阻、二极管、三极官、集成电路等等）的符号，有了电路图符号我学习、演示、设计就可以轻松的在图纸上完成。
电气元件电气符号对照表1．按扭SB2．合闸按扭SBC3．跳闸按扭SBT4．复归按扭SBre或SBR 5．试验按扭SBte6．紧急停机按扭SBes7．起动按扭SBst8．自保持按扭SBhs9．停止按扭SBss10．控制开关SAC11．转换开关SAH12．测量转换开关SAM 13．同期转换开关SAS 14．自动同期转换开关SASC 15．手动同期转换开关SASC 16．自同期转换开关SSA 17．自动开关QA18．刀开关QK或SN 19．熔断器FU20．快速熔断器FUhs 21．闭锁开关SAL22．继电器K23．电流继电器KA24．负序电流继电器KAN 25．零序电流继电器KAZ 26．电压继电器KV27．正序电压继电器KVP 28．负序电压继电器KVN 29．零序电压继电器KVZ 30．时间继电器KT31．功率继电器KP32．差动继电器KD33．信号继电器KS34．信号冲击继电器KAI 35．继电器KC36．热继电器KR37．阻抗继电器KI38．温度继电器KTP39．瓦斯继电器KG40．合闸继电器KCR或KON 41．跳闸继电器KTR 42．合闸继电器KCP43．跳闸继电器KTP44．电源监视继电器KVS45．压力监视继电器KVP46．电压继电器KVM47．事故信号继电器KCA48．继电保护跳闸出口继电器KOU49．手动合闸继电器KCRM50．手动跳闸继电器KTPM51．加速继电器KAC或KCL52．复归继电器KPE53．闭锁继电器KLA或KCB54．同期检查继电器KSY55．自动准同期装置ASA56．自动重合闸装置ARE57．自动励磁调节装置AVR或AAVR 58．备用电源自动投入装置AATS或RSAD 59．信号灯HL60．光字牌HL或HP61．警铃HAB或HA62．合闸接触器KMC63．接触器KM64．合闸线圈Yon或LC65．跳闸线圈Yoff或LT66．插座XS67．插头XP68．端子排XT69．测试端子XE70．连接片XBLP 71．蓄电池GBXDC 72．压力变送器BP 73．温度变送器BT 74．电钟PT75．电流表PA76．电压表PV77．电度表PJ78．有功功率表PPA 79．无功功率表PPR 80．同期表S81．频率表PF82．电容器C83．灭磁电阻RFS或Rfd 84．分流器RW85．热电阻RT86．电位器RP87．电感(电抗)线圈L88．电流互感器TACT或LH 89．电压互感器TVPT或YH 90．KV电压互感器TVSYH 91．KV电压互感器TVUYH 92．KV电压互感器TVYYH 93．断路器QF94．隔离开关QS95．电力变压器TM96．同步发电机GS97．交流电动机MA98．直流电动机MD99．电压互感器二次回路小母线100．同期电压小母线(待并)WST。
1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB?5094—85《电气技术中的项目代号》和GB?7159—87《电气技术中的文字符号制定通则》。
这两个标准都是根据IEC国际标准而制定的。
在GB?7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。
文字符号分为基本文字符号和辅助文字符号。
基本文字符号分为单字母符号和双字母符号两种。
单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。
如C表示电容器类，R表示电阻器类等。
双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。
例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。
文字符号用于标明电器的名称、功能、状态和特征。
同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。
辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。
辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。
辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。
1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。
该标准给出了大量的常用电器图形符号，表示产品特征。
通常用比较简单的电器作为一般符号。
电路图常用符号：AC——交流电DC——直流电FU——熔断器跌落式熔断器 FF快速熔断器 FTFG ——发电机M ——电动机HP——光字牌HL——指示灯HY——黄灯HB——蓝灯HG——绿灯HR——红灯HW——白灯K ——继电器KA——电流继电器KD——差动继电器KF——继电器KH——热继电器KA——瞬时接触继电器.瞬时有或无继电器.交流继电器中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM——接触器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮Q——电路的开关器件FR——热继电器KT——延时有或无继电器Q——电路的开关器件KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI 电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

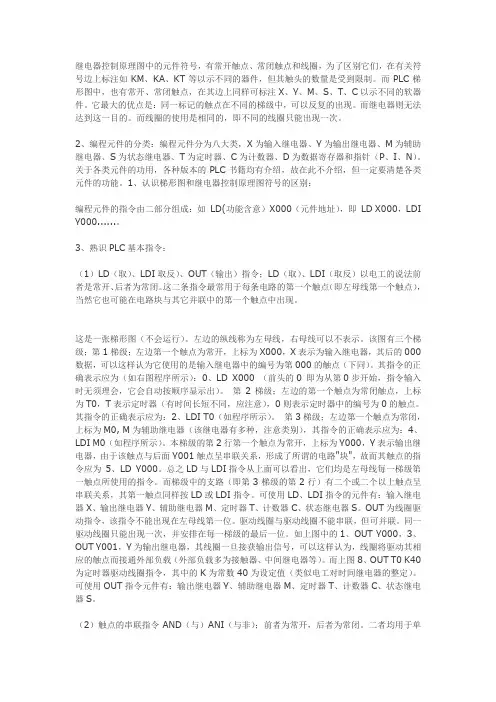

继电器控制原理图中的元件符号，有常开触点、常闭触点和线圈，为了区别它们，在有关符号边上标注如KM、KA、KT等以示不同的器件，但其触头的数量是受到限制。
而PLC梯形图中，也有常开、常闭触点，在其边上同样可标注X、Y、M、S、T、C以示不同的软器件。
它最大的优点是：同一标记的触点在不同的梯级中，可以反复的出现。
而继电器则无法达到这一目的。
而线圈的使用是相同的，即不同的线圈只能出现一次。
2、编程元件的分类：编程元件分为八大类，X为输入继电器、Y为输出继电器、M为辅助继电器、S为状态继电器、T为定时器、C为计数器、D为数据寄存器和指针（P、I、N）。
关于各类元件的功用，各种版本的PLC书籍均有介绍，故在此不介绍，但一定要清楚各类元件的功能。
1、认识梯形图和继电器控制原理图符号的区别：编程元件的指令由二部分组成：如LD(功能含意）X000（元件地址），即LD X000，LDI Y000......。
3、熟识PLC基本指令：（1）LD（取）、LDI取反）、OUT（输出）指令；LD（取）、LDI（取反）以电工的说法前者是常开、后者为常闭。
这二条指令最常用于每条电路的第一个触点（即左母线第一个触点），当然它也可能在电路块与其它并联中的第一个触点中出现。
这是一张梯形图（不会运行）。
左边的纵线称为左母线，右母线可以不表示。
该图有三个梯级；第1梯级；左边第一个触点为常开，上标为X000，X表示为输入继电器，其后的000数据，可以这样认为它使用的是输入继电器中的编号为第000的触点（下同）。
其指令的正确表示应为（如右图程序所示）：0、LD X000 （前头的0 即为从第0步开始，指令输入时无须理会，它会自动按顺序显示出）。
第2梯级；左边的第一个触点为常闭触点，上标为T0，T表示定时器（有时间长短不同，应注意），0则表示定时器中的编号为0的触点。
其指令的正确表示应为：2、LDI T0（如程序所示）。
第3梯级；左边第一个触点为常闭，上标为M0, M为辅助继电器（该继电器有多种，注意类别），其指令的正确表示应为：4、LDI M0（如程序所示）。
附录一常见元件图形符号、文字符号一览表1.温度控制器 JR2.电压互感器 YH3.电流互感器低压TA 高压LH4.熔断器低压FU 高压 RD5.合闸按钮 HA6.跳闸按钮 TA7.开关柜的电压母线a相 YMa8.避雷器 F9.温度继电器 WJ10.低压断路器 QF11.功率表 W12.转换开关进线柜SV 电容柜SC13.自控仪 ZKY14.功率因数表 COS15.热继电器 FR16.接触器 KM17.绿色灯 HG18.红色灯 HR19.序号元件名称新符号旧符号1 继电器 K J2 电流继电器 KA LJ3 负序电流继电器 KAN FLJ4 零序电流继电器 KAZ LLJ5 电压继电器 KV YJ6 正序电压继电器 KVP ZYJ7 负序电压继电器 KVN FYJ8 零序电压继电器 KVZ LYJ9 时间继电器 KT SJ10 功率继电器 KP GJ11 差动继电器 KD CJ12 信号继电器 KS XJ13 信号冲击继电器 KAI XMJ14 中间继电器 KC ZJ15 热继电器 KR RJ16 阻抗继电器 KI ZKJ17 温度继电器 KTP WJ18 瓦斯继电器 KG WSJ19 合闸继电器 KCR或KON HJ20 跳闸继电器 KTR TJ21 合闸位置继电器 KCP HWJ22 跳闸位置继电器 KTP TWJ23 电源监视继电器 KVS JJ24 压力监视继电器 KVP YJJ25 电压中间继电器 KVM YZJ26 事故信号中间继电器 KCA SXJ27 继电保护跳闸出口继电器 KOU BCJ28 手动合闸继电器 KCRM SHJ29 手动跳闸继电器 KTPM STJ30 加速继电器 KAC或KCL JSJ31 复归继电器 KPE FJ32 闭锁继电器 KLA或KCB BSJ33 同期检查继电器 KSY TJJ34 自动准同期装置 ASA ZZQ35 自动重合闸装置 ARE ZCJ36 自动励磁调节装置 AVR或AAVR ZTL37 备用电源自动投入装置 AATS或RSAD BZT38 按扭 SB AN39 合闸按扭 SBC HA40 跳闸按扭 SBT TA41 复归按扭 SBre或SBR FA42 试验按扭 SBte YA43 紧急停机按扭 SBes JTA44 起动按扭 SBst QA45 自保持按扭 SBhs BA46 停止按扭 SBss47 控制开关 SAC KK48 转换开关 SAH或SA ZK49 测量转换开关 SAM CK50 同期转换开关 SAS TK51 自动同期转换开关 2SASC DTK52 手动同期转换开关 1SASC STK53 自同期转换开关 SSA2 ZTK54 自动开关 QA55 刀开关 QK或SN DK56 熔断器 FU RD57 快速熔断器 FUhs RDS58 闭锁开关 SAL BK59 信号灯 HL XD60 光字牌 HL或HP GP61 警铃 HAB或HA JL62 合闸接触器 KMC HC63 接触器 KM C64 合闸线圈 Yon或LC HQ65 跳闸线圈 Yoff或LT TQ66 插座 XS67 插头 XP68 端子排 XT69 测试端子 XE70 连接片 XB LP71 蓄电池 GB XDC72 压力变送器 BP YB73 温度变送器 BT WDB74 电钟 PT75 电流表 PA76 电压表 PV77 电度表 PJ78 有功功率表 PPA79 无功功率表 PPR80 同期表 S81 频率表 PF82 电容器 C83 灭磁电阻 RFS或Rfd Rmc84 分流器 RW85 热电阻 RT86 电位器 RP87 电感（电抗）线圈 L88 电流互感器 TA CT或LH89 电压互感器 TV PT或YH10KV电压互感器 TV SYH35KV电压互感器 TV UYH110KV电压互感器 TV YYH90 断路器 QF DL91 隔离开关 QS G92 电力变压器 TM B93 同步发电机 GS TF94 交流电动机 MA JD95 直流电动机 MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并） WST或WVB TQMa,TQMb98 同期电压小母线（运行） WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线 1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线 +WC,-WC +KM,-KM101 信号电源小母线 +WS,-WS +XM,-XM102 合闸电源小母线 +WON,-WON +HM,-HM103 事故信号小母线 WFA SYM104 零序电压小母线 WVBz105 厂用低压小母线 WVBU电路图符号：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全：常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。
精心整理
精心整理
常用电气元件符号
1 发电机 G
2 电动机 M
3 熔断器 FU
4 断路器 QF
5 隔离开关 QS
6 负荷开关 QL
7 刀开关 QK
8 刀熔开关 QR
9 控制、选择转换开关 SA 10 行程开关 ST 11 微动开关 SS 12 13 稳压器 17 20 23 262930 33 36 39 41 RB 45 电容器 C 46 电感器、电抗器 L 47 变频器 U 48 压力变换器 BP 49 温度变换器 BT 50 避雷器 F
51 黄色指示灯 HY 52 绿色指示灯 HG 53 红色指示灯 HR
54 白色指示灯 HW 55 蓝色指示灯 HB 56 照明灯 EL
精心整理
精心整理
57 蓄电池 GB 58 加热器 EH
59 光指示器 HL 60 声音报警器 HA 61 二极管 VD
62 三极管 V 63 晶闸管 VT 64 电位器 RP
65 电压小母线 WV 66 控制小母线 WCL 67 事故音响小母线 WFS 68 预告音响小母线 WPS 69 闪光小母线 WF 70 直流母线 WB 71 表 75 PF。
