消火栓灭火系统-电气控制

《消防系统介绍》3.1系统概述本系统包括。

火灾自动报警系统及联动、消防电话、消防广播、电气火灾监控系统。

火灾自动报警系统能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

3.2设计原则可靠性系统应具备在规定的条件下和规定的时间内完成规定功能的能力；应具备长期稳定工作的能力。

实用性系统应具备完成工程所要求功能的能力的水准；系统应符合本工程实际需要和国家有关规范的要求，并且实现容易，操作方便。

先进性系统应是满足可靠性和实用性要求前提下的最先进的系统。

系统应是一个符合集散系统发展趋势，报警及控制在同一总线回路中实现。

点型火灾探测器必须是真正的智能型模拟量火灾探测器，能自动进行类比分析，从根本上减少或杜绝误报。

开放性系统应遵循开放系统的原则。

系统应提供符合国际标准的软件、硬件、通信、网络、操作系统和数据库管理系统等诸方面的接口和工具，使系统具备良好的灵活性、兼容性、扩展性和可移植性。

经济性系统应满足性能与价格之比同类系统和条件下达到最优。

3.3系统组成火灾自动报警系统主要是由光电感烟火灾探测器、感温火灾探测器、手动报警按钮、消火栓按钮、声光报警器、信号输入模块、输出控制模块、中控室设备等组成。

消防控制中心位于首层消防安防控制中心内。

在消防控制中心设置报警联动一体机、消防电话主机、消防广播主机、联动控制盘、联动电源及备电、计算机彩色显示系统crt等设备。

在选择警联动一体机时充分考虑老楼火灾自动报警系统改造后的点位的冗余，保证老楼系统改造后的火灾自动报警系统可以接入新系统。

根据中控室的框架结构，综合考虑本工程的各弱电系统的特点，对消防安防监控中心进行整体布局，我公司选用立柜式火灾报警联动一体机。

整个建筑中敷设有火灾报警信号线、dc24v联动电源线、直启线、消防火警电话线、消防紧急广播线、消火栓启泵及反馈线等。

消防联动控制系统概述消防联动控制系统是火灾自动报警系统中的一个重要组成部分。

通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器等）、消防设备应急电源、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件。

消防联动控制设备的构成如图2-1所示。

图2-1消防联动控制设备的构成框图第一节消防联动控制器消防联动控制器是消防联动控制设备的核心组件。

它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。

消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。

对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器）间接控制受控设备。

一、分类消防联动控制器可按结构形式、使用环境和防爆性能进行分类。

紫荆花商务中心所用台式消防联动控制器.；图2-2消防联动控制器示例图二、功能和性能1.功能1)消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。

在非延时状态下能在3s（一般发生动作后会有一段信号传输过程）内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备, 同时发出启动光指示信号。

消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。

2)消防联动控制器能接收连接的启泵按钮、水流指示器等灭火系统启动按钮相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。

3)消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。

在自动方式下，手动插入操作优先。

4)（各分线盘）消防联动控制器具有直接手动控制单元。

直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。

直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。

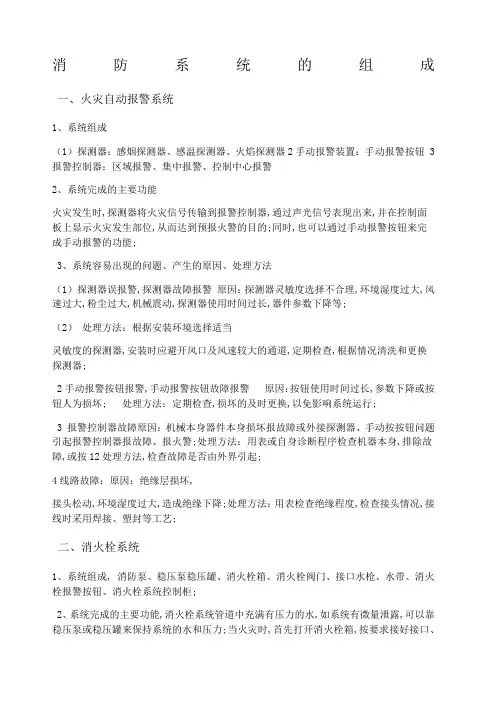

消防系统的组成一、火灾自动报警系统1、系统组成（1）探测器：感烟探测器、感温探测器、火焰探测器2手动报警装置：手动报警按钮 3 报警控制器：区域报警、集中报警、控制中心报警2、系统完成的主要功能火灾发生时,探测器将火灾信号传输到报警控制器,通过声光信号表现出来,并在控制面板上显示火灾发生部位,从而达到预报火警的目的;同时,也可以通过手动报警按钮来完成手动报警的功能;3、系统容易出现的问题、产生的原因、处理方法（1）探测器误报警,探测器故障报警原因：探测器灵敏度选择不合理,环境湿度过大,风速过大,粉尘过大,机械震动,探测器使用时间过长,器件参数下降等;（2）处理方法：根据安装环境选择适当灵敏度的探测器,安装时应避开风口及风速较大的通道,定期检查,根据情况清洗和更换探测器;2手动报警按钮报警,手动报警按钮故障报警原因：按钮使用时间过长,参数下降或按钮人为损坏; 处理方法：定期检查,损坏的及时更换,以免影响系统运行;3 报警控制器故障原因：机械本身器件本身损坏报故障或外接探测器、手动按按钮问题引起报警控制器报故障、报火警;处理方法：用表或自身诊断程序检查机器本身,排除故障,或按12处理方法,检查故障是否由外界引起;4线路故障：原因：绝缘层损坏,接头松动,环境湿度过大,造成绝缘下降;处理方法：用表检查绝缘程度,检查接头情况,接线时采用焊接、塑封等工艺;二、消火栓系统1、系统组成, 消防泵、稳压泵稳压罐、消火栓箱、消火栓阀门、接口水枪、水带、消火栓报警按钮、消火栓系统控制柜;2、系统完成的主要功能,消火栓系统管道中充满有压力的水,如系统有微量泄露,可以靠稳压泵或稳压罐来保持系统的水和压力;当火灾时,首先打开消火栓箱,按要求接好接口、水带,将水枪对准火源,打开消火栓阀门,水枪立即有水喷出,按下消火栓按钮时,通过消火栓启动消防泵向管道中供水;3、系统容易出现的问题、产生的原因、处理方法（1）打开消火栓阀门无水原因：可能管道中有泄露点,使管道无水,且压力表损坏,稳压系统不起作用; 处理方法：检查泄露点,压力表,修复或安上稳压装置,使管道有水;（2）按下手动按钮,不能联动启动消防泵原因：手动按钮接线松动,按钮本身损坏,联动控制柜本身故障,消防泵启动柜故障或接线松动,消防泵本身故障; 处理方法：检查各设备接线、设备本身器件,检查泵本身电气、机构部分有无故障并进行排除;三、自动喷水灭火系统1、系统组成闭式喷头、水流指示器、湿式报警阀、压力开关、稳压泵、喷淋泵、喷淋控制柜;2、系统完成的主要功能,系统处于正常工作状态时,管道内有一定压力的水,当有火灾发生时,火场温度达到闭式喷头的温度时,玻璃泡破碎,喷头出水,管道中的水由静态变为动态,水流指示器动作,信号传输到消防控制中心的消防控制柜上报警,当湿式报警装置报警,压力开关动作后,通过控制柜启动喷淋泵为管道供水,完成系统的灭火功能;3、系统容易出现的问题、产生的原因、处理方法（1）稳压装置频繁启动原因：主要为湿式报警装置前端有泄露,还会有水暖件或连接处泄露,闭式喷头泄露,末端泄放装置没有关好; 处理方法：检查各水暖件、喷头和末端泄放装置,找出泄露点进行处理;（2）水流指示器在水流动作后不报信号原因：除电气线路及端子压线问题外,主要是水流指示器本身问题,包括浆片不动、浆片损坏,微动开关损坏、干簧点触点烧毁,永久性磁铁不起作用; 处理方法：检查浆片是否损坏或塞死不动,检查永久性磁铁、干簧管等器件;（3）喷头动作后或末端泄放装置打开,联动泵后前端管道无水原因：主要为湿式报警装置的蝶阀不动作,湿式报警装置不能将水送到前端管道;处理方法：检查湿式报警装置,主要是蝶阀,直到灵活翻转,再检查湿式装置的其他部件;（4）联动信号发出,喷淋泵不动作原因：可能控制装置及消防泵启动柜连线松动或器件失灵,也可能是喷淋泵本身机械故障;处理方法：检查各连线及水泵本身;四、防排烟系统1、系统组成排烟阀、手动控制装置、排烟机、防排烟控制柜2、系统完成的主要功能火灾发生时,防排烟控制柜接到火灾信号,发出打开排烟机的指令,火灾区开始排烟,也可人为地通过手动控制装置进行人工操作,完成排烟功能;3、系统容易出现的问题、产生的原因、处理方法3、1排烟阀打不开原因：排烟阀控制机械失灵,电磁铁不动作或机械锈蚀引起排烟阀打不开处理方法：经常检查操作机构是否锈蚀,是否有卡住的现象,检查电磁铁是否工作正常2排烟阀手动打不开原因：手动控制装置卡死或拉筋线松动; 处理方法：检查手动操作机构;（3）排烟机不启动原因：排烟机控制系统器件失灵或连线松动,机械故障; 处理方法：检查机械系统及控制部分各器件系统连线等;五、防火卷帘门系统1、系统组成感烟探测器、感温探测器、控制按钮、电机、限位开关、卷帘门控制柜2、系统完成的主要功能在火灾发生时起防火分区隔断作用,在火灾发生时,感烟探测器报警,火灾信号送到卷帘门控制柜,控制柜发出启动信号,卷帘门自动降到的位置特殊部位的卷帘门也可一降到底,如果感温探测器报警,卷帘门才降到底;3、系统容易出现的问题、产生的原因、处理方法1防火卷帘门不能上升下降原因：可能为电源故障、电机故障或门本身卡住;处理方法：检查主电、控制电源及电机,检查门本身;2防火卷帘门有上升无下降或有下降无上升原因：下降或上升按钮问题,接触器触头及线圈问题,限位开关问题,接触器联锁常闭触点问题;处理方法：检查下降或上升按钮,下降或上升接触器触头开关及线圈,查限位开关,查下降或上升接触器联锁常闭触点3在控制中心无法联动防火卷帘门原因；控制中心控制装置本身故障,控制模块故障,联动传输线路故障处理方法：检查控制中心控制装置本身,检查控制模块,检查传输线路六、消防事故广播及对讲系统1、系统组成扩音机、扬声器、切换模块、消防广播控制柜2、系统完成的主要功能当消防值班人员得到火情后,可以通过电话与各防火分区通话了解火灾情况,用以处理火灾事故,也可通过广播及时通知有关人员采取相应措施,进行疏散;3、系统容易出现的问题、产生的原因、处理方法1广播无声原因：一般为扩音机无输出处理方法：检查扩音机本身2个别部位广播无声原因：扬声器有损坏或连线松动;处理方法：检查扬声器及接线3不能强制切换到事故广播原因：一般为切换模块的继电器不动作引起处理方法：检查继电器线圈及触点4无法实现分层广播原因：分层广播切换装置故障处理方法：检查切换装置及接线5对讲电话不能正常通话原因：对讲电话本身故障,对讲电话插孔接线松动;或线路损坏烟感探测器的工作原理按照烟感的类型离子型,光电型、红外对射不同而有所差异;1 离子感烟式探测器是点型探测器,它是在电离室内含有少量放射性物质,可使电离室内空气成为导体,允许一定电流在两个电极之间的空气中通过,射线使局部空气成电离状态,经电压作用形成离子流,这就给电离室一个有效的导电性;当烟粒子进入电离化区域时,它们由于与离子相接合而降低了空气的导电性,形成离子移动的减弱;当导电性低于预定值时,探测器发出警报;2 光电感烟探测器也是点型探测器,它是利用起火时产生的烟雾能够改变光的传播特性这一基本性质而研制的;根据烟粒子对光线的吸收和散射作用;光电感烟探测器又分为遮光型和散光型两种;根据接入方式和电池供电方式等的不同,又可分为联网型烟感,独立型烟感,无线型烟感;3红外光束感烟探测器是线型探测器,它是对警戒范围内某一线状窄条周围烟气参数响应的火灾探测器;它同前面两种点型感烟探测器的主要区别在于线型感烟探测器将光束发射器和光电接受器分为两个独立的部分,使用时分装相对的两处,中间用光束连接起来;红外光束感烟探测器又分为对射型和反射型两种;温感探测器工作原理温感探测器工作原理主要是利用热敏元件来探测火灾的;在火灾初始阶段,一方面有大量烟雾产生,另一方面物质在燃烧过程中释放出大量的热量,周围环境温度急剧上升;探测器中的热敏元件发生物理变化,从而将温度信号转变成电信号,并进行报警处理; 感温火灾探测器种类较多,根据其感热效果和结构型式可分为定温式,差温式及差定温式三种;电子差定温探测器在设计中一般取两个性能相同的热敏电阻进行搭配,一个放置在金属屏蔽罩内,另一个放在外部,外部的热敏电阻感应速度快, 内部的由于隔热作用感应速度慢;利用它们的变化差异来达到差温报警,同时外部热敏电阻设置在某一固定温度62℃为一级灵敏度,70℃为二级灵敏度,78℃为三级灵敏度,达到定温报警的目的;除信号拾取放大整形外,其它的电路组成基本和离子感烟探测器相同; 根据温感探测器工作原理,温感探测器可以分为3类：1定温式探测器;定温式探测器是在规定时间内,火灾引起的温度上升超过某个定值时启动报警的火灾探测器;它有线型和点型两种结构;其中线型是当局部环境温度上升达到规定值时,可熔绝缘物熔化使两导线短路,从而产生火灾报警信号;点型定温式探测器利用双金属片、易熔金属、热电偶热敏半导体电阻等元件,在规定的温度值上产生火灾报警信号 ;2差温式探测器;差温式探测器是在规定时间内,火灾引起的温度上升速率超过某个规定值时启动报警的火灾探测器;它也有线型和点型两种结构;线型差温式探测器是根据广泛的热效应而动作的,点型差温式探测器是根据局部的热效应而动作的,主要感温器件是空气膜盒、热敏半导体电阻元件等;3差定温式探测器;差定温式探测器结合了定温和差温两种作用原理并将两种探测器结构组合在一起;差定温式探测器一般多是膜盒式或热敏半导体电阻式等点型组合式探测器火焰探测器工作原理工作原理火焰探测器是探测在物质燃烧时,产生烟雾和放出热量的同时,也产生可见的或大气中没有的不可见的光辐射;火焰探测器又称感光式火灾探测器,它是用于响应火灾的光特性,即探测火焰燃烧的光照强度和火焰的闪烁频率的一种火灾探测器;根据火焰的光特性,目前使用的火焰探测器有三种：一种是对火焰中波长较短的紫外光辐射敏感的紫外探测器；另一种是对火焰中波长较长的红外光辐射敏感的红外探测器；第三种是同时探测火焰中波长较短的紫外线和波长较长的红外线的紫外/红外混合探测器;具体根据探测波段可分为：单紫外、单红外、双红外、三重红外、红外\紫外、附加视频等火焰探测器；根据防爆类型可分为：隔爆型、本安型；传感器类型：对于火焰燃烧中产生的~微米波长的紫外线,可采用一种固态物质作为敏感元件,如碳化硅或硝酸铝,也可使用一种充气管作为敏感元件,如盖革一弥勒管;对于火焰中产生的~3微米波长的红外线,可采用硫化铝材料的传感器,对于火焰产生的~微米波长的红外线可采用硒化铅材料或钽酸铝材料的传感器;根据不同燃料燃烧发射的光谱可选择不同的传感器,三重红外IR3应用较广;光学火焰探测器优点:响应速度快,探测距离远,环境适应性好可靠性高;应用场合高端,石油和天然气的勘探、生产、储存与卸料,海上钻井---固定平台、浮动生产贮存于装卸,陆地钻井---精炼厂、天然气重装站、管道,石化产品---生产、储存和运输设施,油库,化学品,易燃材料储存仓库汽车---制造、油漆喷雾房,飞机---工业和军事,炸药和军需品；汽车---喷漆房医手动火灾报警按钮安装消防手动报警器工作原理在公共场所,如建筑物走道的墙壁上、宾馆楼层服务台附近等比较醒目的地方;当确认火灾发生后,按下按钮上的玻璃面板,可向控制器发出火灾报警信号,控制器接收到报警信号后,显示出该报警按钮的编码或位置并发出报警音响;报警按钮采用现代工艺SMT技术,内置微处理器,随时检测启动按钮的状态是否正常,避免因启动开关的老化造成误报;报警时有一组无源常开触点输出,可同时驱动声光报警器或其他报警器件;手动报警按钮采用大红色全塑结构,由底座和按钮面板两个部分组成,安装拆卸简单、方便,连接紧密,便于工程调试及维修更换;按钮按下后用专用的钥匙进行复位,将钥匙按锁孔位置插入,逆时针旋转45度后可复位按钮;由火灾报警控制器编程端子或电子编码器进行数字编码,减少了因拨码错误或拨码开关本身老化带来的不可靠因素;采用数字化传输方式,提高了抗电磁辐射能力;药业废品焚烧 ;。

火灾自动报警设计规范《火灾自动报警设计规范》（GB 50116-98）（以下简称《旧报警规范》）自1999年实施至今，已伴随电气设计人员走过了14个年头。

其间，有许多新型火灾探测产品和火灾监控系统出现，《旧报警规范》已无法为设计人员提供可靠的设计依据和执行办法，使得电气火灾的防范设计多种多样，没有统一的设计标准。

此外，近几年电气火灾的发生次数依旧很多，尤其住宅火灾发生率居高不下，而《旧报警规范》没有住宅火灾报警设计要求的相关内容，也使得各设计院的相关设计没有统一标准。

新版《火灾自动报警设计规范》（GB 50116-2013）（以下简称《新报警规范》）的出台，无疑为广大电气设计人员指明了道路，统一了设计标准和要求。

1、新旧报警规范的宏观对比■《旧报警规范》共有10章，《新报警规范》共有12章，主编单位、参编单位也有大量增加，其中有6家设计院和若干家报警设备厂家参编，这使得规范的制定紧密结合了设计实施并契合了市场产品。

《新报警规范》秉承了《旧报警规范》的整体编制思路，更加全面地描述了火灾自动报警系统的设计要求。

■《新报警规范》补充了线型火灾探测器、吸气式感烟探测器、可燃气体探测器、区域显示器、消防应急广播、气体灭火控制器、消防控制室图形显示装置、消防专用电话、火灾警报装置以及模块等设备或部件的相关设计要求。

增加了电气火灾监控系统、住宅建筑火灾报警系统、可燃气体探测报警系统，道路隧道、油罐区、电缆隧道等典型场所使用火灾报警系统的设计要求。

2、新旧报警规范具体内容的对比与设计实施方法1）《新报警规范》第三章（1）3.1.1条。

取消了《旧报警规范》3.1.1根据建筑的使用性质、火灾危险、疏散和扑救难度划分保护对象等级的要求。

约定了火灾自动报警系统可用于的场所，即“火灾自动报警系统可用于人员居住和经常有人滞留的场所、存放重要物资或燃烧后产生严重污染需要及时报警的场所”。

该条文用了“可用于”三个字，即这些场所可以采用火灾自动报警系统，并没有具体指明哪些场所应该设置火灾报警系统。

火灾自动报警系统全面介绍建筑消防设施指建（构）筑物内设置的火灾自动报警系统、自动喷水灭火系统、消火栓系统等用于防范和扑救建（构）筑物火灾的设备设施的总称。

常用的有火灾自动报警系统、自动喷水灭火系统、消火栓系统、气体灭火系统、泡沫灭火系统、干粉灭火系统、防烟排烟系统、安全疏散系统等。

火灾报警组成与类型火灾自动报警系统是人们为了早期发现和通报火灾，并及时采取有效措施，控制和扑灭火灾，而设置在建筑物中或其它场所的一种自动消防设施，是现代消防不可缺少的安全技术设施之一。

一、系统的组成：火灾自动报警系统是由触发器件、火灾警报装置以及具有其它辅助功能的装置组成的火灾报警系统。

它能够在火灾初期，将燃烧产生的烟雾、热量和光辐射等物理量，通过感温、感烟和感光等火灾探测器变成电信号，传输到火灾报警控制器，并同时显示出火灾发生的部位，记录火灾发生的时间。

一般火灾自动报警系统和自动喷水灭火系统、室内消火栓系统、防排烟系统、通风系统、空调系统、防火门、防火卷帘、挡烟垂壁等相关设备联动，自动或手动发出指令，启动相应的防火灭火装置。

（一）触发器件：指在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动报警按钮。

火灾探测器是能对火灾参数（如烟、温、光、火焰辐射、气体浓度等）响应，并自动产生火灾报警信号的器件，按照响应火灾参数的不同，火灾探测器分成感温火灾探测器、感烟火灾探测器、感光火灾探测器、可燃气体探测器和复合火灾探测器五种基本类型。

不同类型的火灾探测器适用于不同类型的火灾和不同的场所。

手动火灾报警按钮是手动方式产生火灾报警信号、启动火灾自动报警系统的器件，也是火灾自动报警系统中不可缺少的组成部分之一。

1．感温式火灾探测器：火灾时物质的燃烧产生大量的热量，使周围温度发生变化。

感温式火灾探测器是对警戒范围中某一点或某一线路周围温度变化时响应的火灾探测器。

它是将温度的变化转换为电信号以达到报警目的。

消火栓系统基本组成与工作原理一、给水系统：由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。

其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。

主要任务是：为系统储存并提供灭火用水。

二、消火栓给水系统的工作原理及操作使用方法是：当发现火灾时后，由人打开消火栓箱门、按动火灾报警按钮，由其向消防控制中心发现火灾报警信号或远距离启动消防水泵，然后迅速拉出水带、水枪（或消防水喉），将水带一头与消火栓出口接好，另一头与水松子接好，展（甩）开水带，开启消火栓手轮，握紧水枪（最好两人配合），通过水枪（或水喉）产生的身流，将水身向着火点实施灭火。

三、消火栓灭火系统：采用消火栓灭火是最常用的灭火方式，它由蓄水池、加压送水装置（水泵）及室内消火栓等主要设备构成，这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。

水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。

室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。

为保证喷水枪在灭火时具有足够的水压，需要采用加压设备。

常用的加压设备有两种：消防水泵和气压给水装置。

采用消防水泵时，在每个消火栓内设置消防按纽，灭火时用小锤击碎按纽上的玻璃小窗，按纽不受压而复位，从而通过控制电路启动消防水泵，水压增高，灭火水管有水，用水枪喷水灭火。

采用气压给水装置时，由于采用了气压水罐，并以气水分离器来保证供水压力，所以水泵功率较小，可采用电接点压力表，通过测量供水压力来控制水泵的启动。

四、消火栓的种类可大体按以下几种情况进行分类，按消火栓布置大体上分：室内消火栓和室外消火栓。

按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。

按消火栓出水口个数分单口式、双口式和三出水口式等。

室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。

室内消火栓系统的检查方法及常见故障排除范本室内消火栓系统是建筑物内部的消防设备之一，起到灭火和疏散的重要作用。

为了确保室内消火栓系统的正常运行，需要进行定期的检查和维护。

下面将介绍室内消火栓系统的检查方法以及常见故障排除范本。

一、室内消火栓系统的检查方法1.外观检查：检查消火栓系统的外观是否完好，包括消火栓泵、压力表、灭火器等设备的外观是否有损坏或渗漏。

2.检查压力：检查室内消火栓系统的水压是否正常。

可以通过压力表或水泵设备上的压力计进行测量。

正常的水压应在0.2-0.4MPa之间。

3.检查泵组运行情况：启动室内消火栓泵组，观察泵组的运行情况是否正常，包括泵组是否存在异常声音和振动，是否有渗漏现象等。

4.检查管路连接：检查室内消火栓系统的管路连接是否松动或有漏水现象，需要及时进行修复。

5.检查消火栓头：检查室内消火栓头是否完好，消火栓出水口和水带连接接口是否正常，如有损坏或变形，需要及时更换。

6.检查水带：检查室内消火栓系统的水带是否完好，是否有裂纹或老化现象，需要及时更换。

7.检查阀门：检查室内消火栓系统的各个阀门是否正常，是否能够灵活开启和关闭，如有异常情况需要进行维修或更换。

8.检查消防设备周围环境：检查室内消火栓系统周围的环境是否良好，如有堆放物品或其他障碍物需要及时清理，以确保消防设备的正常使用。

二、常见故障排除范本1. 消防泵组无法启动故障原因可能是电源故障、电机过载或电磁开关损坏。

解决方法是先检查电源线是否有断路或短路情况，如果电源正常则检查电机负载是否过大，可以试着减少负载。

如果上述原因都没有问题，那么可能是电磁开关损坏了，需要更换。

2. 水压不稳定故障原因可能是供水管路漏水或水泵运行不正常。

解决方法是先检查供水管路是否有漏水情况，如果有需要进行修复。

如果供水管路没有漏水，那么问题可能出在水泵上，可能是叶轮磨损或内部堵塞导致的运行不正常，需要清洗或更换叶轮。

3. 消火栓头漏水故障原因可能是消火栓头密封不严或连接接口松动。

消火栓系统的基本组成与工作原理一、给水系统：由消防给水基础设施、消防给水管网、室内消火栓设备、报警控制设备及系统附件等组织。

其中消防给水基础设施包括市政管网、室外给水管网及室外消火栓、消防水池、消防水泵、消防水箱、增压稳压设备、水泵接合器等。

主要任务是：为系统储存并提供灭火用水。

二、消火栓给水系统的工作原理及操作使用方法是：当发现火灾时后，由人打开消火栓箱门、按动火灾报警按钮，由其向消防控制中心发现火灾报警信号或远距离启动消防水泵，然后迅速拉出水带、水枪（或消防水喉），将水带一头与消火栓出口接好，另一头与水松子接好，展（甩）开水带，开启消火栓手轮，握紧水枪（最好两人配合），通过水枪（或水喉）产生的身流，将水身向着火点实施灭火。

三、消火栓灭火系统：采用消火栓灭火是最常用的灭火方式，它由蓄水池、加压送水装置（水泵）及室内消火栓等主要设备构成，这些设备的电气控制包括水池的水位控制、消防用水和加压水泵的启动。

水位控制应能显示出水位的变化情况和高、低水位报警及控制水泵的开停。

室内消火栓系统由水枪、水龙带、消火栓、消防管道等组成。

为保证喷水枪在灭火时具有足够的水压，需要采用加压设备。

常用的加压设备有两种：消防水泵和气压给水装置。

采用消防水泵时，在每个消火栓内设置消防按纽，灭火时用小锤击碎按纽上的玻璃小窗，按纽不受压而复位，从而通过控制电路启动消防水泵，水压增高，灭火水管有水，用水枪喷水灭火。

采用气压给水装置时，由于采用了气压水罐，并以气水分离器来保证供水压力，所以水泵功率较小，可采用电接点压力表，通过测量供水压力来控制水泵的启动。

四、消火栓的种类可大体按以下几种情况进行分类，按消火栓布置大体上分：室内消火栓和室外消火栓。

按室外消火栓安装形式又可分为地上式、地下式、直埋伸缩式。

按消火栓出水口个数分单口式、双口式和三出水口式等。

室外消火栓通常安装于市政给水管网上，按市政给水管网上消火栓设计规范规定，消火栓间距不应超过120米，因而它的数量不亚于给水管网阀门，是供水管网上重要设施之一。

建筑消防工程
B U I L D I N G F I R E E N G I N E E R I N G
第3单元|第二章第三节消防联动控制系统组成与电路分析
3.2
消火栓灭火系统
12
消火栓灭火系统组成消火栓灭火系统的控制方式
3
消火栓灭火系统控制电路分析
消火栓灭火系统一般设置有两台消防水泵，可手动控制也
可自动控制（两台消防水泵互为备用）具体由控制柜上的
转换开关SA来选定，SA有1号泵自动、2号泵备用
2号泵自动、1号泵备用手动
这三种状态。

图3-12 消火栓按钮串联启动的消防泵控制电路
图3-13 消火栓按钮并联启动的消防泵控制电路
图
本单元主要介绍了消防联动控制系统组成、消防联动控制动作流程、各子系统设备、分类、控制。

通过本单元的学习，读者应对消防联动控制系统有一定认识，掌握其在建筑工程中的应用。

1
消防联动
控制系统组成
2
消火栓灭火系统组成及控制方式
T H A N K S
建筑消防工程。

干式消火栓按钮直接开启快速启闭阀控制设计内容在消防系统中，干式消火栓是一种常见的设备，用于在发生火灾时提供灭火水源。

而干式消火栓按钮直接开启快速启闭阀控制设计内容则是该系统中的重要组成部分。

通过对这一主题的深度和广度评估，我们可以更好地理解其设计原理和功能特点。

1. 干式消火栓按钮直接开启快速启闭阀的定义干式消火栓按钮直接开启快速启闭阀是指在发生火灾时，只需按下按钮，即可快速启闭阀门，将水源导入灭火系统，实现灭火目的的一种设计内容。

其主要目的是在火灾发生时，能够迅速将灭火水源送入灭火系统，以便及时进行灭火。

2. 设计原理和功能特点这种控制设计内容的核心原理是简化启闭阀门的操作流程，实现在紧急情况下的快速响应。

通过按钮直接开启的设计，可以大大缩短启闭阀门的响应时间，提高了灭火系统的反应速度。

这种设计还便于维护和管理，能够降低系统出现故障的可能性。

3. 实际应用和效果评估干式消火栓按钮直接开启快速启闭阀控制设计内容已经在消防系统中得到广泛应用。

通过实际的使用效果评估可以发现，这种设计在减少灭火时间、提高灭火效率方面具有明显的优势。

其简化的操作流程也降低了维护和管理的难度，为系统运行和管理提供了便利。

4. 个人观点和理解在我看来，干式消火栓按钮直接开启快速启闭阀控制设计内容是一种非常有效和实用的设计方案。

它充分考虑了在紧急情况下的操作需求，通过简化操作流程提高了系统的应急响应能力。

其在实际应用中表现出的优越效果也进一步验证了其设计理念的可行性和有效性。

总结回顾干式消火栓按钮直接开启快速启闭阀控制设计内容是消防系统中一项重要的技术创新。

通过对其定义、设计原理、功能特点、实际应用和个人观点的探讨，我们可以更全面地理解这一主题。

其在提高灭火效率、简化操作流程和提高系统应急响应能力方面的优势，使其成为当前消防系统中不可或缺的一部分。

通过持续的技术创新和应用推广，相信这一设计内容将在未来得到更加广泛的应用和发展。
