室内消火栓、自动喷水灭火系统设计实例

室内外消防给水系统消防给水设施范本消防给水系统是建筑消防设施中的重要组成部分，用于供应灭火水源，确保在火灾发生时及时、有效地进行灭火救援。

室内外消防给水系统包括水池、泵房、消防栓、喷淋系统等，每个组件都具有其特定的功能和作用。

在设计和建设消防给水系统时，需要按照相关标准和规范进行，下面是一个关于室内外消防给水系统消防给水设施范本的详细介绍。

一、室内外消防给水系统的要求1. 消防给水系统的设计应符合国家相关标准和规范的要求，并经过审核批准。

2. 消防给水系统的设备和设施应具有可靠性、稳定性和耐久性，能够在长期使用和突发情况下正常工作。

3. 消防给水系统的水源应能够满足最大消防水流量和持续时间的要求，确保灭火工作的有效进行。

4. 消防给水系统的设备和设施应定期检查、维护和保养，确保其正常工作状态。

二、室内消防给水设施范本1. 消火栓系统消火栓系统是室内消防给水系统中的重要组成部分，主要用于提供灭火水源。

其主要设备包括消火栓箱、消火栓泵、消火栓接头、消防水带等。

消火栓系统的设计和安装应符合以下要求：a. 消火栓的布置应合理，覆盖整个建筑物的各个区域，便于灭火救援。

b. 消火栓系统应满足最大消防水流量和最大工作压力的要求，确保灭火效果。

c. 消火栓系统的消火栓箱应设置在易于发现和操作的位置，消火栓泵应设置在通风、排水和防冻的地方。

d. 消火栓系统的消火栓接头和消防水带应具有耐压、耐腐蚀和耐磨损的特性，确保其正常使用寿命。

2. 自动喷水灭火系统自动喷水灭火系统是室内消防给水系统中的重要组成部分，主要用于自动探测和喷洒灭火水源。

其主要设备包括喷头、喷头连接管、水泵、水箱等。

自动喷水灭火系统的设计和安装应符合以下要求：a. 自动喷水灭火系统的喷头布置应合理，覆盖建筑物的重点区域，确保火灾的及早控制和扑灭。

b. 自动喷水灭火系统的喷头应具有正确的布置高度、喷射角度和喷射流量，确保灭火效果。

c. 自动喷水灭火系统的水泵应具有足够的扬程、流量和稳定性，确保水源供应的可靠性。

消防给水及消火栓系统技术规X图示 15S909编制说明6术语8高压消防给水系统8临时高压消防给水系统10静水压力和动水压力12基本参数13民用建筑室外消火栓设计流量的确定13 单座建筑界定原则示意16建筑物室内消火栓设计流量17地下建筑界定原则示意20多层综合楼消防水量计算22建筑物室内消火栓折减流量22消防给水用水量的计算24消防水源26消防水源保障措施27两路消防供水市政管网要求28消防水池有效容积计算29消防水池有效容积要求31消防水池连续补水要求32独立使用的两座(格)消防水池设置要求33消防水池取水口35生产消防合用水池吸水设计要求37 消防水池设计要求38消防水池通气管设置要求41高位消防水池示意图42供水设施44消防水泵性能要求46消防水泵安装形式47多台水泵并联后对压力影响48轴流深井泵安装要求50 消防水泵流量和压力测试装置52消防水泵吸水要求54消防水泵吸水管、出水管设置55消防水泵直接吸水58消防水泵吸水管设置过滤器59防止消防水泵低流量空转过热措施60 高位水箱有效容积的确定61水箱设置位置62水箱间或水温不低于5℃的措施64 高位水箱最低水位设置65稳压泵设计压力的确定67气压罐有效容积要求69多栋建筑水泵接合器设置71高层建筑水泵接合器设置72水泵接合器安装要求73水泵接合器永久性标志铭牌样式75 消防水泵房净高要求75消防水泵房降噪减振措施77消防水泵房设置要求79消防水泵房防水淹没技术措施80给水形式81室内外消火栓合用给水系统82室外临时高压消防系统稳压措施83 可不设高位消防水箱系统84消防供水系统保护的最大X围85 超高层及顶部临时高压系统87 消防系统分区供水条件88消防水泵、转输水箱串联系统90 消防水泵直接串联系统91减压阀分区系统92减压水箱分区系统94消火栓系统96干式消防竖管97干式消火栓系统98室外消火栓设置99消防软管卷盘、轻便消防水龙101设备层及管道层消火栓设置103停机坪出入口消火栓设置103防火分区共用消火栓104可采用一支消防水枪的场所105楼梯间、休息平台消火栓设置106试验消火栓室内布置108室内消火栓布置距离109消火栓直线距离布置图示110栓口动压说明111管网113两种及以上水灭火系统环状给水管网113 消防给水系统的系统工作压力114水锤消除措施设置119减压阀流量检测装置121消防排水122消防电梯井排水设施设置要求122专用排水设施设置123水力计算126管道压力计算126控制与操作127自动启泵状态与手动启泵状态127不应自动停泵129消防水泵的自动启动控制130高压给水系统高位水池供水泵自动启泵132 转输泵的启动次序133机械应急启泵装置135消火栓按钮137施工140进场检验清单及检验要求140消火栓箱安装要求141架空管道的固定支架与防晃支架144管道防晃技术要求145室内管道抗震保护技术要求147试验压力中的系统工作压力149编制说明1 编制依据本图集根据中华人民XX国住房和城乡建设部建质函[2013]86号“关于印发《2013年国家建筑标准设计编制工作计划》的通知”进行编制。

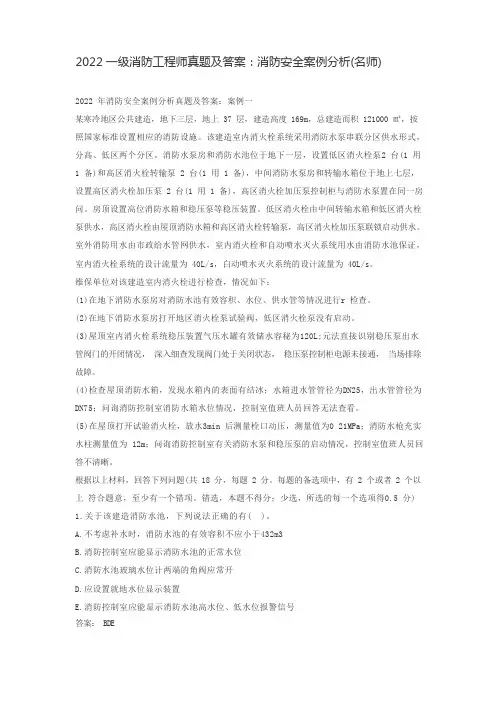

2022 一级消防工程师真题及答案：消防安全案例分析(名师)2022 年消防安全案例分析真题及答案：案例一某寒冷地区公共建造，地下三层，地上 37 层，建造高度 169m，总建造而积 121000 ㎡，按照国家标准设置相应的消防设施。

该建造室内消火栓系统采用消防水泵串联分区供水形式，分高、低区两个分区。

消防水泵房和消防水池位于地下一层，设置低区消火栓泵2 台(1 用1 备)和高区消火栓转输泵2 台(1 用 1 备)，中间消防水泵房和转输水箱位于地上七层，设置高区消火栓加压泵 2 台(1 用 1 备)，高区消火栓加压泵控制柜与消防水泵置在同一房问。

房顶设置高位消防水箱和稳压泵等稳压装置。

低区消火栓由中间转输水箱和低区消火栓泵供水，高区消火栓由屋顶消防水箱和高区消火栓转输泵，高区消火栓加压泵联锁启动供水。

室外消防用水由市政给水管网供水，室内消火栓和自动喷水灭火系统用水由消防水池保证，室内消火栓系统的设计流量为 40L/s，白动喷水灭火系统的设计流量为 40L/s。

维保单位对该建造室内消火栓进行检查，情况如下：(1)在地下消防水泵房对消防水池有效容积、水位、供水管等情况进行r 检查。

(2)在地下消防水泵房打开地区消火栓泵试验阀，低区消火栓泵没有启动。

(3)屋顶室内消火栓系统稳压装置气压水罐有效储水容秘为120L;元法直接识别稳压泵出水管阀门的开闭情况，深入细查发现阀门处于关闭状态，稳压泵控制柜电源未接通，当场排除故障。

(4)检查屋顶消防水箱，发现水箱内的表面有结冰；水箱进水管管径为DN25，出水管管径为DN75；问询消防控制室消防水箱水位情况，控制室值班人员回答无法查看。

(5)在屋顶打开试验消火栓，放水3min 后测量栓口动压，测量值为0 21MPa；消防水枪充实水柱测量值为 12m；问询消防控制室有关消防水泵和稳压泵的启动情况，控制室值班人员回答不清晰。

根据以上材料，回答下列问题(共 18 分，每题 2 分。

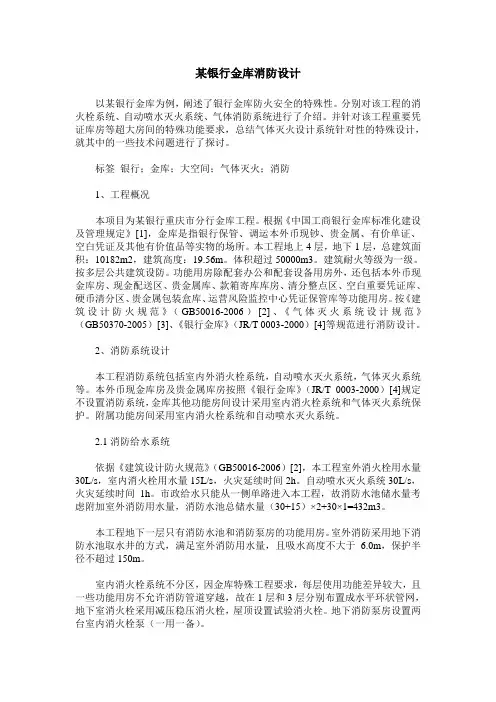

某银行金库消防设计以某银行金库为例，阐述了银行金库防火安全的特殊性。

分别对该工程的消火栓系统、自动喷水灭火系统、气体消防系统进行了介绍。

并针对该工程重要凭证库房等超大房间的特殊功能要求，总结气体灭火设计系统针对性的特殊设计，就其中的一些技术问题进行了探讨。

标签银行；金库；大空间；气体灭火；消防1、工程概况本项目为某银行重庆市分行金库工程。

根据《中国工商银行金库标准化建设及管理规定》[1]，金库是指银行保管、调运本外币现钞、贵金属、有价单证、空白凭证及其他有价值品等实物的场所。

本工程地上4层，地下1层，总建筑面积：10182m2，建筑高度：19.56m。

体积超过50000m3。

建筑耐火等级为一级。

按多层公共建筑设防。

功能用房除配套办公和配套设备用房外，还包括本外币现金库房、现金配送区、贵金属库、款箱寄库库房、清分整点区、空白重要凭证库、硬币清分区、贵金属包装盒库、运营风险监控中心凭证保管库等功能用房。

按《建筑设计防火规范》（GB50016-2006）[2]、《气体灭火系统设计规范》（GB50370-2005）[3]、《银行金库》（JR/T 0003-2000）[4]等规范进行消防设计。

2、消防系统设计本工程消防系统包括室内外消火栓系统，自动喷水灭火系统，气体灭火系统等。

本外币现金库房及贵金属库房按照《银行金库》（JR/T 0003-2000）[4]规定不设置消防系统，金库其他功能房间设计采用室内消火栓系统和气体灭火系统保护。

附属功能房间采用室内消火栓系统和自动喷水灭火系统。

2.1消防给水系统依据《建筑设计防火规范》（GB50016-2006）[2]，本工程室外消火栓用水量30L/s，室内消火栓用水量15L/s，火灾延续时间2h。

自动喷水灭火系统30L/s，火灾延续时间1h。

市政给水只能从一侧单路进入本工程，故消防水池储水量考虑附加室外消防用水量，消防水池总储水量（30+15）×2+30×1=432m3。

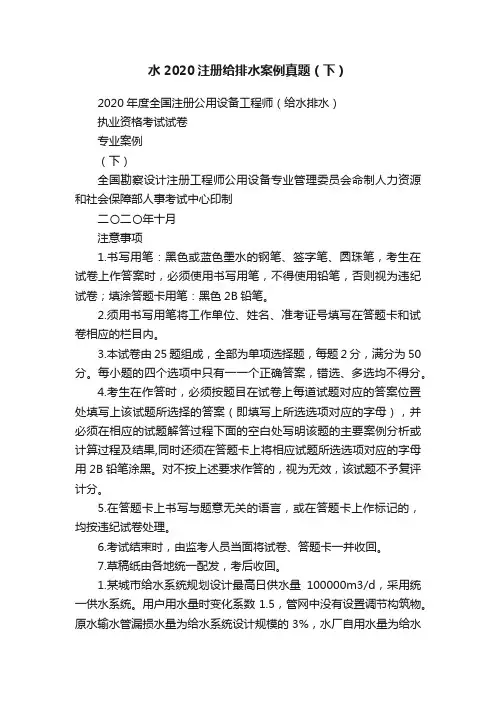

水2020注册给排水案例真题（下）2020年度全国注册公用设备工程师（给水排水）执业资格考试试卷专业案例（下）全国勘察设计注册工程师公用设备专业管理委员会命制人力资源和社会保障部人事考试中心印制二〇二〇年十月注意事项1.书写用笔：黑色或蓝色墨水的钢笔、签字笔、圆珠笔，考生在试卷上作答案时，必须使用书写用笔，不得使用铅笔，否则视为违纪试卷；填涂答题卡用笔：黑色2B铅笔。

2.须用书写用笔将工作单位、姓名、准考证号填写在答题卡和试卷相应的栏目内。

3.本试卷由25题组成，全部为单项选择题，每题2分，满分为50分。

每小题的四个选项中只有一一个正确答案，错选、多选均不得分。

4.考生在作答时，必须按题目在试卷上每道试题对应的答案位置处填写上该试题所选择的答案（即填写上所选选项对应的字母），并必须在相应的试题解答过程下面的空白处写明该题的主要案例分析或计算过程及结果,同时还须在答题卡上将相应试题所选选项对应的字母用2B铅笔涂黑。

对不按上述要求作答的，视为无效，该试题不予复评计分。

5.在答题卡上书写与题意无关的语言，或在答题卡上作标记的，均按违纪试卷处理。

6.考试结束时，由监考人员当面将试卷、答题卡一并收回。

7.草稿纸由各地统一配发，考后收回。

1.某城市给水系统规划设计最高日供水量100000m3/d，采用统一供水系统。

用户用水量时变化系数1.5，管网中没有设置调节构筑物。

原水输水管漏损水量为给水系统设计规模的3%，水厂自用水量为给水系统设计规模的5%，管网漏损水量为给水系统设计规模的10%。

问二泵站设计流量比取水泵站设计流量大多少（m3/h）?A.2687.5B.2375.0C.1750.0D.1333.3答案：[]主要解答过程：2.某城市采用统一供水，供水管网中没有设置调节构筑物。

平时最高供水时，从二泵站到管网控制点的总水头损失16.5m，管网控制点的地形标高比二泵站吸水井最低水位高1.5m。

消防时，二泵站水泵扬程35.2m，从二泵站到管网控制点的总水头损失较最高供水时增加了6.3m。

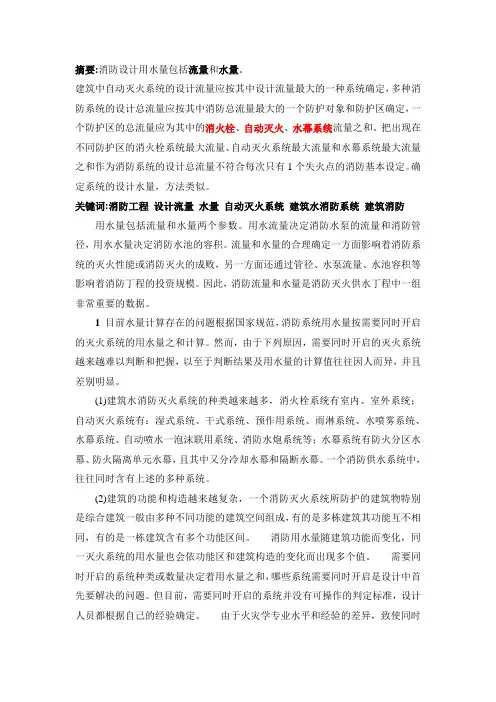

摘要:消防设计用水量包括流量和水量。

建筑中自动灭火系统的设计流量应按其中设计流量最大的一种系统确定，多种消防系统的设计总流量应按其中消防总流量最大的一个防护对象和防护区确定，一个防护区的总流量应为其中的消火栓、自动灭火、水幕系统流量之和。

把出现在不同防护区的消火栓系统最大流量、自动灭火系统最大流量和水幕系统最大流量之和作为消防系统的设计总流量不符合每次只有1个失火点的消防基本设定。

确定系统的设计水量，方法类似。

关键词:消防工程设计流量水量自动灭火系统建筑水消防系统建筑消防用水量包括流量和水量两个参数。

用水流量决定消防水泵的流量和消防管径，用水水量决定消防水池的容积。

流量和水量的合理确定一方面影响着消防系统的灭火性能或消防灭火的成败，另一方面还通过管径、水泵流量、水池容积等影响着消防丁程的投资规模。

因此，消防流量和水量是消防灭火供水丁程中一组非常重要的数据。

1目前水量计算存在的问题根据国家规范，消防系统用水量按需要同时开启的灭火系统的用水量之和计算。

然而，由于下列原因，需要同时开启的灭火系统越来越难以判断和把握，以至于判断结果及用水量的计算值往往因人而异，并且差别明显。

(1)建筑水消防灭火系统的种类越来越多，消火栓系统有室内、室外系统；自动灭火系统有：湿式系统、干式系统、预作用系统、雨淋系统、水喷雾系统、水幕系统、自动喷水一泡沫联用系统、消防水炮系统等；水幕系统有防火分区水幕、防火隔离单元水幕，且其中又分冷却水幕和隔断水幕。

一个消防供水系统中，往往同时含有上述的多种系统。

(2)建筑的功能和构造越来越复杂，一个消防灭火系统所防护的建筑物特别是综合建筑一般由多种不同功能的建筑空间组成，有的是多栋建筑其功能互不相同，有的是一栋建筑含有多个功能区间。

消防用水量随建筑功能而变化，同一灭火系统的用水量也会依功能区和建筑构造的变化而出现多个值。

需要同时开启的系统种类或数量决定着用水量之和，哪些系统需要同时开启是设计中首先要解决的问题。

消火栓系统及给水管道案例镝灯下的少年1、给水形式——室外给水（1）、建筑物室外宜采用低压消防给水系统，当采用市政给水管网供水时，应符合下列规定：①、应采用两路消防供水，除建筑高度超过54m的住宅外，室外消火栓设计流量小于等于20L/S时可采用一路消防供水；②、室外消火栓应由市政给水管网直接供水；（2）、当室外采用高压或临时高压消防给水系统时，宜与室内消防给水系统合用；（3）、独立的室外临时高压消防给水系统宜采用稳压泵维持系统的充水和压力；（4）、市政消火栓或消防车从消防水池吸水向建筑供应室外消防给水时，应符合下列规定：①、供消防车吸水的室外消防水池的每个取水口宜按一个室外消火栓计算，且其保护半径不应大于150m；②、距建筑外缘5m~150m的市政消火栓可计入建筑室外消火栓的数量，但当为消防水泵接合器供水时，距建筑外缘5m~40m的市政消火栓可计入建筑室外消火栓的数量；③、当市政给水管网为环状时，符合本条上述内容的室外消火栓出流量宜计入建筑室外消火栓设计流量；但当市政给水管网为枝状时，计入建筑的室外消火栓设计流量不宜超过一个市政消火栓的出流量。

2、给水形式——室内给水（1）、室内应采用高压或临时高压消防给水系统，且不应与生产生活给水系统合用；但自动喷水灭火系统局部应用系统和仅设有消防软管卷盘或轻便水龙的室内消防给水系统，可与生产生活给水系统合用；3、分区供水（1）、符合下列条件时，消防给水系统应分区供水①、系统工作压力大于2.40MPa；②、消火栓栓口处静压大于1.0MPa；③、自动水灭火系统报警阀处的工作压力大于1.6MPa或喷头处的工作压力大于1.2MPa。

案例做题总结：如果题中上述三个情况出现，说明压力过大，消防给水系统应分区供水；特别要注意消火栓栓口静压大于1.0MPa这个点（总结栓口静压最高不过1.0MPa，最低不小于0.07MPa/0.15MPA；栓口动压不应低于0.25MPa/0.35MPa，不宜高于0.5MPa/0.7）（自喷系统的最不利点喷头静压不应小于0.1/0.15MPa，喷头动压不应小于0.05MPa，最高喷头动压不应大于1.2MPa，如果超过1.2MPa，给水系统应分区供水，或者减压阀未起到作用）；案例做题总结：根据案例背景判断供水系统是否需要选择分区供水？①、最简单的考法就是背景直接说出系统的工作压力、消火栓口静水压力和自喷报警阀组和喷头的工作压力，直接判断；②、计算系统工作压力，水泵零流量时工作压力+吸水口最大静压（扬程*1.2+静压）；稳压泵持系统工作压力；③、消火栓口出静压（这个计算最有利点的消火栓）：最不利点要求的最低静水压力0.07/0.15设稳压泵+最不利点和最有利点的高程压差；案例考了（2）、分区供水可采用消防水泵并行或串联、减压水箱和加压阀的形式，但当系统的工作压力大于2.40MPa时，应采用消防水泵串联或减压水箱分区供水形式；（3）、采用消防水泵串联分区供水时，宜采用消防水泵转输水箱串联供水方式，并应符合下列规定：①、当采用消防水泵转输水箱串联时，转输水箱的有效储水容积不应小于60m³，转输水箱可作为高位消防水箱；转输水箱应设自动补水管，不可用转输管道兼做补水管，即准工作状态下应由补水管路为转输水箱补水；②、串联转输水箱的溢流管宜连接到消防水池（案例题中连到别处及时错的）；③、当采用消防水泵直接串联时，应采取确保供水可靠性的措施，且消防水泵从低区到高区应能依次顺序启动；当采用消防水泵转输水箱串联供水时，从转输水箱吸水的供水泵先启动，转输泵（下面这个泵，往转输水箱注水的）后启动；④、当采用消防水泵直接串联时，应校核系统供水压力，并应在串联消防水泵出水管上设置减压型倒流防止器。

室内消火栓系统施工方案施工方案：室内消火栓系统和自动喷洒灭火系统一、自动喷水灭火系统施工流程1.配合建筑结构，预留安装位置。

2.制作支吊架，准备安装。

3.安装干管和分层水平支管。

4.安装报警阀组。

5.安装立管和水流指示器及阀门。

6.进行管道液压试验。

7.安装喷洒头支管。

8.进行管道分层冲洗。

9.安装报警阀组配件。

10.进行系统验收，交付使用。

二、消火栓系统施工流程1.配合建筑结构，预留安装位置。

2.进行系统通水调试试验。

3.进行系统严密性试验。

4.进行管道冲洗和试压。

5.制作管道支架，准备安装。

6.安装立管和消火栓支管。

7.安装消火栓箱体和水平干管。

8.安装消火栓配件，进行系统通水调试。

9.进行系统验收，交付使用。

三、设备及主材选型原则1.严格遵循建设单位的要求和设计图纸，选定设备、主材及其他材料。

2.征求业主意见，确定具体供应商，并遵守公司的顾客提供产品控制程序。

3.提供技术资料和供货依据，并提供设备的定型测试和出厂验收试验的检测报告。

4.严格执行公司的采购工作程序。

四、施工工艺1.进场材料检验，验证产品质量。

2.检查外观质量、产品型号、计量和数量，测量或度量产品几何尺寸。

3.填写采购产品验证记录，如发现不合格，上报主管部门进行评审。

4.管材和管件表面应无裂纹、缩孔、夹渣、折迭和重皮，镀锌层不得有脱落、锈蚀等现象。

5.非金属密封垫应质地柔韧、无老化变质或分层现象，表面应无折损、皱纹。

6.进行材料报验合格后方可使用。

1.管道系统现场检验管道系统的现场检验是确保管道系统质量的重要环节。

检验应包括管道材料、法兰、喷头、阀门及其附件、自动监测装置等主要系统组件。

具体要求如下：管道材料应符合设计要求，并经过质量监督检验中心检测合格。

法兰密封面应完整光洁，不得有毛刺及颈项沟槽，法兰的螺纹应完整、无损伤。

喷头的型号、规格应符合设计要求，外观应无加工缺陷和机械损伤，罗纹密封面应无伤痕、毛刺、缺丝或断丝现象。

闭式喷头应进行密封性能试验，以无渗漏无损伤为合格，试验数量应从每批中抽查1%，但不少于5只，试验压力应为3.0Mpa，试验时间不得少于3min。

一、水泵房内各生活给水设备参数的确定：1、生活蓄水池容积的计算：住宅总户数：2844户,用水定额：1000 m3/d·max，按加压供水最高日用水量的15%～20%确定有效容积。

即：V＝（15%～20%）×2844m3/d·max＝426.6m3～568.8m3在泵房内设置不锈钢生活蓄水池2只，总有效容积500t。

2、生活用水变频泵组的选用：（各分区户型厨卫情况详附录1）一卫一厨户当量Ng=4.45；用水定额：250L/人·日；户均人数：3.5人。

=0.032用水时数：24h；时变化系数Kh=2.8。

U1两卫一厨户当量Ng=6.90；用水定额：280L/人·日；户均人数：4人。

=0.023用水时数：24h；时变化系数Kh=2.5。

U2三卫一厨户当量Ng=9.35；用水定额：300L/人·日；户均人数：4.5人。

用水时数：24h；时变化系数Kh=2.0。

U=0.0163根据加压供水总设计秒流量确定生活泵流量Q：a）Ⅰ区生活用水变频泵组的选用：最大用水时卫生器具给水当量平均出流概率为：=（4.45×683×0.032＋6.90×130×0.023）÷（4.45×683＋6.90×130）=0.030 U取U=3.0%=3.0%Ⅰ区总设计当量为：Nq＝3936.35、U查表得：Q＝26.92L/s(即97.0m3/h)给水管选用建筑给水钢塑复合管：Q＝27.00L/s、DN150、v=1.51m/s、i=0.116kPa/m 干管长度以500m计，则hi＝i·l＝0.0116×500＝5.5m扬程的确定：H＝高程差＋最不利点用水压力＋1.2hi＝(14.50+5.50+1.00)＋10＋1.2×5.5＝37.6m选用设备型号：AAB100/45-3-7.5 Q＝100m3/h，H＝45m（单泵参数：Q＝50m3/h，H＝45m， P＝7.5Kw，三台，两用一备；配套稳流罐规格：1100005012）b）Ⅱ区生活用水变频泵组的选用：最大用水时卫生器具给水当量平均出流概率为：U=（4.45×1290×0.032＋6.90×316×0.023＋9.35×20×0.016）÷（4.45×1290＋6.90×316＋9.35×20）=0.029 取U=3.0%Ⅱ区总设计当量为：Nq＝8108、U=3.0%查表得：Q＝47L/s(即169.20m3/h)给水管选用建筑给水钢塑复合管：Q＝47.00L/s、DN200、v=1.37m/s、i=0.090kPa/m 干管长度以500m计，则hi＝i·l＝0.009×500＝4.5m扬程的确定：H＝高程差＋最不利点用水压力＋1.2hi＝(49.3+5.50+1.00)＋10＋1.2×4.5＝71.2m选用设备型号：AAB180/75-4-15 Q＝180m3/h，H＝75m（单泵参数：Q＝60m3/h，H＝75m，P＝15Kw，四台，三用一备；配套稳流罐规格：1100005012）c）Ⅲ区生活用水变频泵组的选用：最大用水时卫生器具给水当量平均出流概率为：U=（4.45×226×0.032＋6.90×40×0.023＋9.35×4×0.016）÷（4.45×226＋6.90×40＋9.35×4）=0.025 取U=2.5%Ⅲ区总设计当量为：Nq＝1319、U=2.5%查表得：Q＝11.00L/s(即40m3/h)给水管选用建筑给水钢塑复合管：Q＝11.00L/s、DN150、v=0.61m/s、i=0.024kPa/m 干管长度以500m计，则hi＝i·l＝0.0024×500＝1.2m扬程的确定：H＝高程差＋最不利点用水压力＋1.2hi＝(66.7+5.50+1.00)＋10＋1.2×1.2＝84.64m选用设备型号：AAB50/90-3-15 Q＝50m3/h，H＝90m（单泵参数：Q＝30m3/h，H ＝90m，P＝15Kw，三台，两用一备；配套稳流罐规格：CIM50）d）Ⅳ区生活用水变频泵组的选用：最大用水时卫生器具给水当量平均出流概率为：U 0= U1=0.032 取U=3.0%Ⅳ区总设计当量为：Nq＝4.45×135=600.75、U=3.0% 查表得：Q＝7.08L/s(即25.5m3/h)给水管选用建筑给水钢塑复合管：Q＝7.08L/s、DN100、v=0.86m/s、i=0.069kPa/m 干管长度以500m计，则hi＝i·l＝0.006×500＝3.0m扬程的确定：H＝高程差＋最不利点用水压力＋1.2hi＝(92.8+5.50+1.00)＋10＋1.2×3.0＝112.1 m选用设备型号：AAB30/122-3-7.5 Q＝30m3/h，H＝122m（单泵参数：Q＝15m3/h，H＝123m，P＝7.5Kw，三台，两用一备；配套稳流罐规格：CIM50）二、水泵房内消防设备参数的确定：1、消火栓系统：室内消火栓用水量30L/s：扬程的确定：H＝高程差＋栓口压力＋管网损失＝(92.80+5.50+1.10)＋18.9＋1.2hi＝118.3＋1.2hi消防管选用镀锌钢管：Q＝30L/s、DN150、v=1.68m/s、i=0.140 kPa/m消防环管长度以1000m计，则hi＝i·l＝0.014×1000＝14m即H=135，取1.05H＝141m选用消火栓水泵型号：XBD14.0/30-100L Q＝30L/s，H＝140m，P＝75kW，两台，一用一备。

如何计算一起火灾消防用水量如何计算一起火灾消防用水量消防工程师考点：如何计算一起火灾消防用水量?中计算火灾用水量是消防工程师必考题目，如何计算，有何规定呢?店铺给大家举例说明。

例题某一类高层商业楼，建筑高度60m，建筑体积30000m³。

设有室内消火栓系统;柴油发电机房设有水喷雾灭火系统;湿式和预作用自动喷水灭火系统;防火卷帘使用冷却水幕保护。

室内各消防系统有关参数如下：(1)消火栓系统设计用水量为432m³：(2)湿式自动喷水灭火系统设计流量30L/s;(3)预作用自动喷水灭火系统设计流量30L/s，(4)防火卷帘冷却水幕设计用水量150m³(5)柴油发电机房水喷雾灭火系统设计用水量为50m³则该建筑室内消防用水量不应小于多少?温馨提示一起火灾灭火所需消防用水的设计流量应由建筑的室外消火栓系统、室内消火栓系统、自动喷水灭火系统、泡沫灭火系统、水喷雾灭火系统、固定消防炮灭火系统、固定冷却水系统等需要同时作用的各种水灭火系统的设计流量组成，并应符合下列规定：1.应按需要同时作用的各种水灭火系统最大设计流量之和确定;2.两座及以上建筑合用消防给水系统时，应按其中一座设计流量最大者确定;3.当消防给水与生活、生产给水合用时，合用系统的给水设计流量应为消防给水设计流量与生活、生产用水最大小时流量之和。

计算生活用水最大小时流量时，淋浴用水量宜按15%计，浇洒及洗刷等火灾时能停用的用水量可不计。

1.确定计算公式消防给水一起火灾灭火用水量应按需要同时作用的'室内外消防给水用水量之和计算，两座及以上建筑合用时，应取最大者，并应按下列公式计算：式中：V——建筑消防给水一起火灾灭火用水总量(m3);V₁——室外消防给水一起火灾灭火用水量(m3);V₂——室内消防给水一起火灾灭火用水量(m3);q₁i——室外第i种水灭火系统的设计流量(L/s);t₁i——室外第i种水灭火系统的火灾延续时间(h);n——建筑需要同时作用的室外水灭火系统数量;q₂i——室内第i种水灭火系统的设计流量(L/s);t₂i——室内第i种水灭火系统的火灾延续时间(h);m——建筑需要同时作用的室内水灭火系统数量。

室内消防水工程施工方案本工程中消防水工程系统包括：室内消火栓系统、自动喷水灭火系统。

一、室内消火栓系统安装（一）系统概况及选材1、本工程中消火栓给水管材采用热镀锌钢管，当管径DNW 100mm 时，采用丝扣连接；当DN>100mm时、采用沟槽式机械配管接头。

2、室内消火栓箱材料采用钢板，安装方式采用半喑装。

3、消火栓采用DN65型，19mm直流水枪，衬胶消防水龙带L=25m。

（二）操作工艺1、工艺流程：操作工艺流程为：安装准备一►干管安装一►立管安装一►消火栓及支管安装f消防水泵、高位水箱、水磁结合器安装一►管道试压一> 管道冲洗一►消火栓配件安装—►系统通水调试2、安装准备（1）认真熟悉图纸，根据施工方案、技术、安全交底的具体措施（1）水源测试1）按设计要求核实消防水箱的容积、设置高度及保证消防储水不被它用的技术措施。

2）按设计要求核实水泵接合器的数量和供水能力，并通过移动式消防水泵作供水试验，进行验证。

（2）水泵调试1 ）以自动或手动方式启动消防水泵时，泵应在5min内正常运行。

2）以备用电源切换后，泵机应在90s内正常运行。

二、自动喷水灭火系统（一）系统概况及选材1、本工程中自动喷水灭火系统的的结构类型为湿式喷水灭火系统;2、自动喷洒给水管采用热镀锌钢管，当管径DN< 100mm时采用丝扣连接；当DN2100mm时采用沟槽式机械配管接头。

（二）操作工艺1、工艺流程操作工艺流程为：安装准备干管安装—> 报警阀安装）_>立管安装一喷洒分层干支管安装水流指示器、消防水泵、高位水箱、水泵结合器安装—>1管道试压|—>|管道冲洗IT喷洒头支管安装（系统综合试压及冲洗）节流装置安装—►报警阀配件、喷洒头安装-f 系统通水调试2、安装准备（1）自动喷水灭火管道系统的施工必须远见卓识通过专业培训I, 考核合格，并经审核批准的施工队伍承担。

（2）安装前应具备的条件1）设备平面布置图、系统图、安装图等施工图及有关技术文件齐全。

消防给水及消火栓系统案例分析实战演练五广州某一类高层公共建筑,建筑高度为128m,标准层层高为4m,地下室为汽车库和设备用房。

查规范可知该建筑地上部分室内外消火栓系统设计流量均为40L/s,该建筑自动喷水灭火系统设计流量为30L/S,建筑内有一个大空间自动喷水与系统设计流量为20L/ s,地下汽车库室外消火栓系统设计流量为25L/S,室内消火栓系统设计流量为10L/ s,自动喷水灭火系统设计流量为40L/S,防火分隔水幕系统设计流量为15L/S,该建筑依靠消防水池保证消防供水,且消防水池连续补水量为100m³/h。

屋顶设置高位消防水箱,并设置有高位消防水箱间,由于水箱高度不能满足最不利点消火栓静压要求,因此釆用稳压泵给消火栓系统稳压。

室外消防用水由市政给水管网供水。

室内消火栓和自动喷水灭火系统用水由消防水池保证。

室内釆用临时高压消火栓灭火给水系统。

消火栓给水系统竖向分区：地下二层至地上八层为低区,釆用两级减压,其中第2 级减压阀后静压和动压差为0.10MPa。

八层以上为高区,栓口处动压不小于0.35MPa。

维保单位对该建筑室内消火栓系统进行检查,情况如下：（1）在屋顶打开试验消火栓,放水4min后测量栓口的动压,测量值为0.30MPa,消防水枪充实水柱测量值为13m。

（2）在消防控制室可以掌握有关消防水泵和稳压泵的工作情况。

（3）根据统计计算,系统管网的渗漏量大概是1.28L/s。

（4）记录稳压泵每小时启泵次数为12次,屋顶稳压装置气压水罐有效容积为440L。

系统运行一年后,在对系统进行年度检测时,打开试水阀,高位消防水箱出水管上的流量开关动作,消防水泵无法自动启动,消防联动控制器也无法实现联动启泵,消防控制中心值班人员按下手动专用线路按钮后,消防水泵未启动。

值班人员操作机械应急开关后, 消防水泵可以启动。

经维修消防控制柜后,系统恢复正常。

2019年6月,消防技术服务机构对消防设施的维护管理进行了检查,结果如下：消防给水设施维护保养记录显示：每周对稳压泵的停泵启泵压力和启泵次数等进行检查；每月模拟消防水泵自动控制条件下自动启动消防水泵运转1次；每季度手动启动消防水泵运转一次,并应检査供电电源的情况,每年对消防水泵的出流量和压力进行试验1次。

消防给水设计说明及图例(一)一.设计依据1.1. 国家有关规程规范<<建筑设计防火规范>> GBJ 16-87 (2001年版)<<高层民用建筑设计防火规范>> GB 50045-95 (2005年版) <<自动喷水灭火系统设计规范>> GB 50084-2001 (2005年版) <<人民防空工程设计防火规范>> GB 50098-981.2.建设单位提供的有关市政管线资料.1.3.深市陈世民建筑师事务所有限公司提供的建筑图及中国重庆市设计院,JMK工程顾问有限公司提供的结构图.二.设计范围红线范围以内的消火栓给水系统,自动喷淋给水系统及二氧化碳灭火系统.一期工程建设目标分期:-1甲商业及会所-1乙前排住宅A1~A4栋-1丙后排住宅A5~A9栋连中央绿化区及泳池-1丁幼儿园三.系统概述3.1.室外消火栓给水系统概述 3.1.1. 本工程消防用水水源为市政给水管网,室外消火栓消防流量30L/s,火灾延续时间为3h.3.1.2.室外消火栓采用1组单出口泵加压供水,另设一套室外消火栓稳压泵稳压,设置于商业一层消防水泵房.3.1.3. 系统控制:稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,室外消火栓泵启动,稳压泵停泵,并向消防控制中心发出报警信号.消防结束后手动停泵.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.火灾时或管网大量漏水:管网压力迅速降至P2,室外消火栓泵启动,向消防控制中心发出报警信号.另消防控制中心可直接启动室外消火栓泵灭火.3.1.4.全部选用地上式室外消火栓,安装详见国标图集.3.2. 室内消火栓给水系统概述3.2.1.室内消火栓最大消防流量40L/s,火灾延续时间为3h.3.2.2.室内消火栓系统竖向分区示意表3.2.3. 低区,中区,高区,超高区管网共用1组双出口泵,设置于商业一层消防水泵房.低区及中区管网由水泵第一出口(低压出口)供水,高区及超高区由第二出口(高压出口)供水.当1甲、乙期建设完成后,由设于A7栋住宅顶层的组合式不锈钢消防水箱(一)及室内消火栓,喷淋稳压泵组(一)稳压,1丙期建设完成后,将原有A4栋首层消防水箱(一)及室内消火栓,喷淋稳压泵组(一)移到A9栋屋顶稳压,A7栋屋顶消防水箱(二)及室内消火栓,喷淋稳压泵组(二)在A区建设完成后,移到B区供B区使用.3.2.4.低区,中区,高区管网设室外水泵接合器,由消防车直接加压补水;超高区管网由消防车从高区水泵接合器加压打入设置于A8栋住宅15层的钢筋混凝土中间水箱,再由中间加压泵加压补水.3.2.5.地下室,商场,商铺,A8,A9栋住宅楼电梯前室设有消火栓箱,箱内设DN65消火栓一个,长25m口径DN65麻质衬胶水龙带1条,∅19mm 直流水枪1只,1套DN25的消防卷盘,启动按钮1个;其中超压部分均采用减压孔板减压,A1~A7栋住宅相同,但不设消防卷盘.每个消火栓给水管为DN65.3.2.6.系统控制:屋顶稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,室内消火栓泵启动,稳压泵停泵,并向消防控制中心发出报警信号.消防结束后手动停泵.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.信号.另消火栓手动按钮及消防控制中心可直接启动室内消火栓泵灭火. 火灾时或管网大量漏水:管网压力迅速降至P2,室内消火栓泵启动,向消防控制中心发出报警3.3. 自动喷淋灭火系统概述3.3.1.本工程火灾危险等级按中危险II级确定,设计用水量30L/s,火灾延续时间为1h3.3.2.自动喷淋灭火系统竖向分区示意表3.3.3.低区,高区,超高区管网共用1组双出口泵,设置于商业一层消防水泵房.低区管网由水泵第一出口(低压出口)供水,高区及超高区由第二出口(高压出口)供水.当1甲,1乙期建设完成后, 由设于A7栋住宅顶层的组合式不锈钢消防水箱及自动喷淋稳压泵稳压; 1丙期建设完成后,将上述消防水箱及稳压泵移至A9栋屋顶稳压.3.3.4. 低区,高区管网设室外水泵接合器,由消防车直接加压补水;超高区管网由消防车从高区水泵接合器加压打入设置于A8栋住宅15层的钢筋混凝土中间水箱,再由中间加压泵加压补水.3.3.5.商业部分在商业一层消防水泵房内设湿式报警阀共15组;住宅地下车库部分在地下一层内设湿式报警阀共3组;A8栋住宅在一层设湿式报警阀2组,28层设1组;A9栋住宅在一层设湿式报警阀2组,30层设1组;会所,幼儿园各在一层设湿式报警阀1组.以上每组湿式报警阀负担的喷头数量不超过800个.3.3.6. 地库卫生间及电梯前室,住宅电梯前室等安装铝板等封闭式吊顶场所安装吊顶型玻璃球喷头,作用温度68°C,地下车库安装直立型喷头,作用温度72°C,厨房操作间安装玻璃球喷头,作用温度93°C.其他无吊顶或安装敞开式金属片吊顶的场所安装直立型喷头,作用温度68°C.虽无吊顶或安装敞开式吊顶但受线槽,风管等影响的场所增设下垂型喷头.所有喷头流量系数均为K=80.另每个商铺预留喷淋给水管接驳点供租户日后自行安装铝板等封闭式吊顶时增设吊顶型喷头用.3.3.7. 系统控制:屋顶稳压泵由压力控制器自动控制启停,当管网压力降至Ps1时,启动稳压泵,当管网压力升至Ps2时停泵,当管网压力继续下降至P2时,向消防控制中心发出报警信. 号.以上参数详见系统图.平时:管网压力在Ps1和Ps2之间浮动.报警阀前管网大量漏水时:管网压力迅速降至P2,向消防控制中心发出报警信号.报警阀后管网大量漏水时:报警阀动作,敲响水力警铃,压力开关动作,启动自动喷淋泵,并向消防控制中心发出报警信号.火灾时:玻璃球破裂,喷头开始喷水,水流指示器动作,向消防控制中心发出信号,同时报警阀动作,敲响水力警铃,压力开关动作,启动自动喷淋泵,向消防控制中心发出报警信号.另消防控制中心可直接启动喷淋泵灭火.消防结束后手动停泵.以上参数详见系统图.3.4.消防水池室内消火栓消防储水量为432m ,自动喷淋消防储水量为108m ,室外消火栓消防储水量为108m ,消防水池总储水容积864m ,分为两格,每格432m .3.5. 室外消火栓给水管网;室内消火栓低区给水管网;自动喷淋低区给水管网, 均在室外预留二期消防接点.3.6.手提灭火器概述前后排地下车库属B类火灾,灭火器按中危险级配置,每个灭火器最大保护距离为12m,每个消火栓箱下设4瓶5公斤的磷酸盐干粉灭火器,另在适当位置增设2瓶5公斤的磷酸盐干粉灭火铵器;A1~A7栋住宅属A类火灾,灭火器按轻危险级配置,每个灭火器最大保护距离为25m,每个消火栓箱下设2瓶3公斤的磷酸盐干粉灭火器;A8~A9栋住宅属A类火灾,灭火器按严重危险级配置,每个灭火器最大保护距离为15m,每个消火栓箱下设2瓶5公斤的磷酸盐干粉灭火器. 商铺及超市属A类火灾,灭火器按中危险级配置,每个灭火器最大保护距离为20m,每个消火栓箱下设4瓶3公斤的磷酸盐干粉灭火器.幼儿园属A类火灾,灭火器按严重危险级配置,每个灭火器最大保护距离为15m,每个消火栓箱下设2瓶3公斤的磷酸盐干粉灭火器. 消火栓箱为明装时,灭火器壁挂在消火栓箱下,其铭牌朝外;消火栓箱为管井内暗装时,灭火器直接摆放在消火栓箱下,但管井检修门外须设置灭火器指示位置的发光标志.其他机房内灭火器壁挂在墙壁上.3.7.住户入住时应购置灭火器(型号WF/ABC6),每50m 设置一具.3.8.柴油发电机房及配电房采用二氧化碳灭火系统,具体详见二氧化碳灭火系统设计说明.四.管材及连接方式五.阀门及附件5.1. 工作压力消防管道上的阀门工作压力:无缝钢管上阀门工作压力为2.50MPa.其他阀门工作压力为1.60MPa.5.2. 消防管道上的阀门均采用明杆闸阀或蝶阀.5.3.水泵吸水管上采用明杆闸阀,不得采用蝶阀.5.4. 水流指示器,报警阀前的阀门采用电信号蝶阀,开关信号反馈到消防控制中心.5.5.止回阀水泵出水管上止回阀采用速闭消声止回阀,其余采用普通止回阀.5.6.减压阀消防给水管道上减压阀采用可调式减压阀,要求可减静压,具体阀后压力详见系统图.5.7. 泄压阀泵房内泄压阀采用可调式泄压阀,并带有自动复位功能,具体泄压压力详见系统图.5.8.水锤消除器水锤消除器采用气囊型水锤消除器.5.9.引入人防区的消防管道应在围护结构内侧设置防护阀,选用阀芯为钢材质的闸阀,防护阀中心距墙面或中心距墙面或顶板内侧的距离不大于300mm.5.10.水泵接合器采用组合型,自带闸阀,止回阀及安全阀.5.11.附件5.11.1 消防管道穿越沉降缝,伸缩缝时两边采用不锈钢金属波纹管补偿.六.管道安装6.1.管道支架须满足管道的稳定和安全.管道支架须允许管道自由伸缩和符合安装高度.6.2. 邻近阀门和其他配件须安装支架.吊顶内闸阀下设置接水盘,就近排管井或卫生间.6.3. 管道中应安装伸缩接头,来减轻管道因热胀冷缩而引起之应力.通常每30米的直管就必须配有伸缩接头.6.5.车道下阀门井需采用重型铸铁井盖井座,非车道下采用轻型铸铁井盖井座.6.6.车道上所有井盖与完成面平,人行道及绿地上井盖均比完成面低150mm,供园林师进行外观处理.6.7. 消防管道车道下覆土小于0.7m时应采取保护措施.’6.8. 水池,高位水箱,中间水箱的溢流,泄水管均采用16号不锈钢丝防虫网抱扎.摇曳的风铃，恍惚的倩影。

二级消防工程师案例分析考点：多层丙类仓库2015二级消防工程师案例分析考点：多层丙类仓库一、情景描述某多层丙类仓库地上3层，建筑高度为20m，建筑面积为12000m2，占地面积为4000m2，建筑体积为72000m3，耐火等级二级。

储存棉、麻、服装衣物等物品，堆垛储存，堆垛高度不大于6m。

属多层丙类2项堆垛储物仓库。

该仓库设消防水泵房和两个500m3的消防水池，消防设施有室内、外消火栓给水系统、自动喷水灭火系统、机械排烟系统、火灾自动报警系统、消防应急照明、消防疏散指示标志、建筑灭火器等消防设施及器材。

二、案例说明本案例包含或涉及下列内容：1)室内、外消火栓给水系统的配置。

2)自动喷水灭火系统的配置。

3)防排烟系统的配置。

4)火灾自动报警系统的配置。

5)建筑灭火器的配置。

三、关键知识点和依据(一)室外消火栓根据《建筑设计防火规范》(GB 50016--2006)的规定，该仓库应设室外消火栓给水系统。

室外消火栓用水量按同一时间内的火灾次数和一次灭火用水量确定，仓库体积为75000m3，大于50000m3，其消防用水量不应小于451/s，每个室外消火栓流量为10～151/s，应设5个室外消火栓，室外消火栓管网应为环状管网。

(二)室内消火栓根据《建筑设计防火规范》(GB 50016--2006)的规定，占地面积大于300m2的仓库需设计DN65的室内消火栓系统。

该仓库占地面积为4000m2，设计有环状管网的室内消火栓系统，向环状管网输水的进水管有两条。

室内消火栓给水管道用阀门分为若干独立段，检修时关闭的消火栓给水管道不应超过一条。

该仓库高度小于24m，体积大于5000m3，消防用水量不应小于1O1/s，同时使用消防水枪数量不应少于两支。

(三)自动喷水灭火系统根据《建筑设计防火规范》(GB 50016--2006)的规定，每座占地面积大于1000m2的棉、毛、丝、麻、化纤、毛皮及其制品的仓库应设置自动喷水灭火系统，该仓库设计有自动喷水灭火系统。

灭火器配置设计实例2-民用建筑题目：某夜总会，地上三层，每层建筑面积为18m*60m=1080（m2），砖混结构。

首层为大堂（建筑面积190m2）、舞厅（建筑面积810m2）和消防控制室（建筑面积80m2），二三层为KTV包间（每个包间的建筑面积均不大于200m2），每层层高4m，该建筑每层均设置了消火栓和自动喷水灭火系统，每层划分一个防火分区。

求该建筑该如何配置灭火器？解答：通过学习，我们知道了灭火器的配置设计按以下步骤进行。

1.确定各灭火器配置场所的火灾种类和危险等级；2.划分计算单元，计算各计算单元的保护面积；3.计算各计算单元的最小需配灭火级别；4.确定各计算单元中的灭火器设置点的位置和数量；5.计算每个灭火器设置点的最小需配灭火级别；6.确定每个设置点灭火器的类型、规格与数量；7.确定每具灭火器的设置方式和要求；8.在工程设计图上用灭火器图例和文字标明灭火器的型号、数量与设置位置。

下面，我们依次来进行配置设计计算。

1.确定该场所的火灾种类和灭火器配置危险等级；（1）确定灭火器配置场所火灾种类：该建筑为公共建筑（公共娱乐场所），消防控制室的火灾种类为A类（固体）和E类（带电）火灾，其他区域的火灾种类为A类（固体）火灾。

（2）确定灭火器配置场所危险等级：经查规范附录D，该建筑灭火器配置危险等级为严重危险级。

2.划分计算单元，计算各计算单元的保护面积；灭火器配置设计的计算单元应按下列规定划分：1.当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类相同时，可将其作为一个计算单元。

2.当一个楼层或一个水平防火分区内各场所的危险等级和火灾种类不相同时，应将其分别作为不同的计算单元。

3.同一计算单元不得跨越防火分区和楼层。

保护面积的确定：建筑物应按其建筑面积进行计算。

（1）划分计算单元本建筑一层消防控制室和其他区域的火灾种类不同，因此单独划分为一个计算单元，一层其他区域划分为一个计算单元，二层和三层分别划分为一个计算单元。

某小型超市的消防设计第一章消火栓系统设计1.1消火栓及其附属设施1.1.1室内、外消火栓的型号、数量与布置室外消火栓系统的消防用水量：20L/s。

室外采用高压、稳高压给水系统，管道的压力应保证用水总量达到最大且水枪在任何建筑物的最高处时，水枪的充实水柱仍不小于10m。

室外消火栓采用高压消防给水系统，其充实水柱垂直长度：Ls=12.02m 〉10m；保护半径：Rf= 120*0.9+12.02=120.02m。

室外消火栓的数量应按室外消防用水量计算决定。

每个室外消火栓的用水量应按10—15L/s计算，则需要设n=20/10=2个。

室外消火栓的布置应符合下列规定：1 室外消火栓的保护半径不应超过150m；2 室外消火栓应沿道路或建筑均匀布置，其间距不应超过120m；3 当道路宽度超过60m时，室外消火栓宜设置在道路两边，并宜靠近十字路口；4 室外消火栓距路边不宜超过2m，距建筑物外墙的最近距离不宜小于5m。

高层建筑的室外消火栓距建筑外墙的最近距离不宜大于40m；5 当建筑的室内消防给水系统不设水泵接合器时，在建筑的150m范围内的市政消火栓可计入室外消火栓的数量；6 当建筑的室内消防给水系统设有水泵接合器时，在建筑的40m范围内的市政消火栓可计入室外消火栓的数量。

室内消火栓系统的消防用水量：15 L/s，室内消火栓水枪充实水柱长度：Ls= 4.97m；保护半径：Rf= 25*0.9+4.97=27.47m。

除了高度不超过24m，且体积不超过5000立方米的库房外，其他工业和民用建筑室内消火栓的布置，应保证相邻两根竖管上的两支水枪的充实水柱长度同时到达室内任何部位。

室内只设一排消火栓，并且要求有两股水柱同时达到室内任何部位时，消火栓间距：S1= sqr（R^2-b^2）=22.78m；设4个消火栓，布置如J11.1.2消防水枪的型号、数量选用DN65消火栓水枪口径19mm 3个。

1.1.3消防水带的型号、数量水龙带长度L=25m ，充实水柱长度Hm=7m 。

自动喷淋系统、消火栓系统及泵房施工方案1.消防及喷水灭火系统管道安装方法1.1.工艺流程图1.2.支架、吊架制作1.2.1 支架、吊架材料一般用Q235普通碳钢制作.1.2.2 支架、吊架制作应遵守的规定:1)支架、吊架的型式、材质、加工尺寸、精度及焊接应符合设计要求。

2)支架底板应平整、支、吊架的工作面应平整。

3)支、吊架焊缝应进行外观检查，不得有漏焊、点焊、裂纹咬肉等缺陷。

焊接变形应予矫正。

4)制作合格的支吊架，应进行防腐处理，妥善保管。

1.2.3支吊架安装1)确定支吊架间距时，应考虑管子管件管内介质及保温材料的重量对管子形成的应力和应变，不得超过允许范围。

支、吊架最大允许间距主要是由所承受的垂直方向荷载来决定。

当设计无要求时，其最大间距见表：水平钢管支、吊架间距2)坡度、标高的确定支吊架的坡度、标高必须符合设计要求，坡度应根据两点间的距离的大小，算出两点间的高差，然后在两点拉一直线，按照支架的间距，在墙上画出每个支架的位置。

3)支、吊架固定和调整4)管道安装时，应及时进行支、吊架的固定和调整工作。

支吊架位置应正确，安装要平整牢固。

管子与支架接触良好，一般不得有间隙。

5)支、吊架的安装预埋钢板焊接支架钢筋混凝土构件上的管道支架，可在预制或现浇混凝土时，在各支架的位置预埋钢板后将支架横梁焊接在预埋的钢板上。

焊接时，要把焊接处污物除去，焊接牢固。

直接埋入预留洞槽内的管道支架支架埋在墙内深度应按设计要求而定，一般不小于是120mm，洞口不宜过大。

埋设前，应清除孔洞内的碎石及灰尘，并用水将其浇湿。

填塞使用1：3水泥砂浆，或细石混凝土，再将已防腐的支架插入，并加入碎石卡紧支架，再填实水泥砂浆。

但注意洞口应稍低于墙面，以便修补饰面层时找平。

膨胀螺丝栓固定膨胀螺栓常用规格有M8、M10、M12三种。

钻孔可用冲击电锤或冲击电钻进行，钻成的孔必须与构件表面垂直。

孔的直径与管外径相等，用手拧紧螺母。

随着螺母的拧紧，螺栓被向外拉动，螺栓的锥形尾部就把开口的套管尾部胀开，使螺栓和套管一起紧固在孔内。
