屏蔽线功能

屏蔽线作用及使用方法1、屏蔽线的作用及使用方法屏蔽线是使用金属网状编织层把信号线包裹起来的传输线，编织层一般是红铜或者镀锡铜。

屏蔽线是为减少外电磁场对电源或通信线路的影响，而专门采用的一种带金属编织物外壳的导线。

这种屏蔽线也有防止线路向外辐射电磁能的作用。

屏蔽层需要接地，外来的干扰信号可被该层导入大地。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度（所谓趋肤效应是指电流在导体截面的分布随频率的升高而趋于导体表面分布，频率越高，趋肤深度越小，即频率越高，电磁波的穿透能力越弱），屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

2、屏蔽电缆的结构屏蔽电缆包裹的导体叫屏蔽层，一般为导电布，编织铜网或铜（铝）铂。

普通：绝缘层+屏蔽层+导线；高级：绝缘层+屏蔽层+信号导线+屏蔽层接地导线。

屏蔽层一般需要接地。

屏蔽线的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。

屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽；被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。

屏蔽线的屏蔽层不允许多点接地，因为不同的接地点总是不一样的，各点存在电位差。

如多点接地，在屏蔽层形成电流，不但起不到屏蔽作用，反而引进干扰，尤其在变频器用的多的场合里，干扰中含有各种高次谐波分量，造成影响更大，应特别注意。

屏蔽布线系统源于欧洲，它是在普通非屏蔽布线系统的外面加上金属屏蔽层，利用金属屏蔽层的反射、吸收及趋肤效应实现防止电磁干扰及电磁辐射的功能，屏蔽系统综合利用了双绞线的平衡原理及屏蔽层的屏蔽作用，因而具有非常好的电磁兼容（EMC）特性电磁兼容（EMC）是指电子设备或网络系统具有一定的抵抗电磁干扰的能力，同时不能产生过量的电磁辐射。

也就是说，要求该设备或网络系统能够在比较恶劣的电磁环境中正常工作，同时又不能辐射过量的电磁波干扰周围其它设备及网络的正常工作。

变频器接线注意事项变频器接线正确与否，直接关系着变频器是否能够正常启动，是否能够正常输入输出，对结果的精确性有着重要的作用。

那么接下来我们就来了解一下变频器接线的留意事项。

一、主电路接线：1、变频器输入(R、S、T)输出(U、V、W)肯定不能接错2、主电路线径选择：电源与变频器接线和同容量电机的线径选择方法相同；变频器与电机间的接线要考虑线路电压降△U，一般要求：△U≤(2～3)Un 式中：Imn-电机额定电流(A)，R0-单位长度(每米)导线的电阻(mΩ/m)。

二、掌握电路的接线：1、模拟量掌握线应使用屏蔽线，屏蔽一端接变频器掌握电路的公共端(COM)，不要接变频器地端(E)或大地，另一端悬空。

2、开关量掌握线允许不使用屏蔽线，但同一信号的两根线必需相互绞在一起。

三、变频器的接地：多台变频器接地，各变频器应分别和大地相连，不允许一台变频器的接地和另一台变频器的接地端连接后再接地。

①在电源和变频器的输入侧应安装一个带有接地漏电爱护的断路器，它对变频电流比较敏感；另外，还要加装一个空气开关和沟通电磁接触器。

空气开关本身带有过流爱护功能，并且能自动复位，在故障条件下，可以用手动来操作。

沟通电磁接触器由触点输入掌握，可以连接变频器的故障输出和电机过热爱护继电器的输出，从而在故障时使整个系统从输入侧切断电源，实现准时的爱护。

假如沟通电磁接触器和漏电爱护开关同时消失故障，则空气开关也能供应牢靠的爱护。

②应在变频器和电机之间加装热继电器，特殊在用变频器拖动大功率电机时，尤为需要。

虽然变频器内部带有热爱护功能，但这对于爱护外部电机来说可能是不够的。

由于用户选择变频器的容量往往大于电机的额定容量值，当用户设定的爱护值不佳时，变频器在电机烧毁以前可能还没来得及动作；或者，变频器爱护失灵时，电机就需要外部热继电器供应爱护。

尤其在驱动一些旧电机时，要考虑到生锈、老化带来的负载力量降低。

综合这些因素，外部热继电器可以很直观、便捷地设定爱护值。

梅特勒·托利多的称重传感器。

我公司以下两种形式的传感器：1、拉式传感器（见下图）拉式传感器的６芯屏蔽线，每根线用不同的颜色区分，功能定义如下：激励＋（EXC＋）：绿色信号＋（SIG＋）：白色电源反馈＋（SEN＋）：黄色激励－（EXC－）：黑色信号－（SIG－）：红色电源反馈－（SEN－）：蓝色屏蔽线：黄色（较另外6根线稍粗一些）注：当供电电源离传感器较远（＞100M）时，线路损耗会使传感器激励电压低于供电电源电压，此时应将电源反馈＋（黄色）、电源反馈－（蓝色）联接到仪表的电源反馈接线端子。

2、剪切梁式传感器（压式传感器）见下图：拉式传感器的４芯屏蔽线，每根线用不同的颜色区分，功能定义如下：激励＋（EXC＋）：绿色信号＋（SIG＋）：白色激励－（EXC－）：黑色信号－（SIG－）：红色屏蔽线：黄色(较另外４根线稍粗一些)秤重传感器的性能参数如下表所示：我公司产品中为传感器提供的激励电源均为直流（DC）10V，则输出的信号为直流电压信号为：DC０—２０ｍＶ。

当传感器不受任何外力作用时，输出信号对应ＤＣ０ｍＶ；当传感器承受额定量程的重量时，输出信号对应为２０ｍＶ。

在实际使用时，因为有秤斗自重的作用力，传感器的输出信号大于０ｍＶ，输出电压值根据电子秤的传感器额定量程及秤斗自重而有所不同。

下面以ＴＳＣ－１００传感器为例，说明传感器输出电压值与承受重量的关系（激励电压为ＤＣ１０Ｖ）１、如果秤斗自重为：２０Ｋg，则空秤时的输出电压为：２０㎏÷１００㎏×２０ｍＶ＝４ｍＶ２、在秤斗上加上５０㎏标准砝码，则输出电压为：（２０＋５０）㎏／１００㎏×２０ｍＶ＝１４ｍＶ三点传感器式电子秤的电气连接方式为并联连接。

实物连接是通过传感器连接盒将三个秤重传感器并联连接为一传感系统。

如图：图中“A”点可连接至：CB920配料仪表、T600配料仪表、重量变送器。

CB920配料仪与T600配料仪均与自动化工业配料仪表，集配方管理、电子秤标定、配料参数设定，参数自动修正、通讯端口与一体。

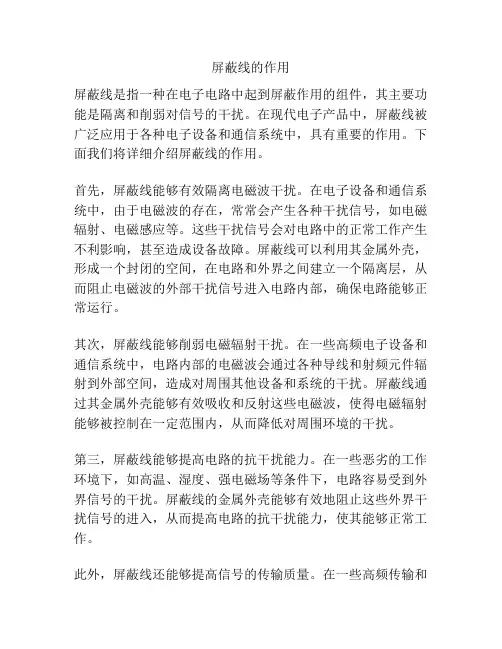

屏蔽线的作用屏蔽线是指一种在电子电路中起到屏蔽作用的组件，其主要功能是隔离和削弱对信号的干扰。

在现代电子产品中，屏蔽线被广泛应用于各种电子设备和通信系统中，具有重要的作用。

下面我们将详细介绍屏蔽线的作用。

首先，屏蔽线能够有效隔离电磁波干扰。

在电子设备和通信系统中，由于电磁波的存在，常常会产生各种干扰信号，如电磁辐射、电磁感应等。

这些干扰信号会对电路中的正常工作产生不利影响，甚至造成设备故障。

屏蔽线可以利用其金属外壳，形成一个封闭的空间，在电路和外界之间建立一个隔离层，从而阻止电磁波的外部干扰信号进入电路内部，确保电路能够正常运行。

其次，屏蔽线能够削弱电磁辐射干扰。

在一些高频电子设备和通信系统中，电路内部的电磁波会通过各种导线和射频元件辐射到外部空间，造成对周围其他设备和系统的干扰。

屏蔽线通过其金属外壳能够有效吸收和反射这些电磁波，使得电磁辐射能够被控制在一定范围内，从而降低对周围环境的干扰。

第三，屏蔽线能够提高电路的抗干扰能力。

在一些恶劣的工作环境下，如高温、湿度、强电磁场等条件下，电路容易受到外界信号的干扰。

屏蔽线的金属外壳能够有效地阻止这些外界干扰信号的进入，从而提高电路的抗干扰能力，使其能够正常工作。

此外，屏蔽线还能够提高信号的传输质量。

在一些高频传输和高速数据传输的场合，由于传输线路周围存在其他电子设备和通信系统，会产生大量的电磁辐射干扰。

这些干扰信号会与传输信号相互干扰，导致传输信号的失真和噪声增加。

屏蔽线的金属外壳能够有效地隔离这些干扰信号，使得传输信号的质量得到提高。

综上所述，屏蔽线在电子电路中具有重要的作用。

它能够隔离和削弱对信号的干扰，阻止电磁波的外部干扰信号进入电路内部，降低电磁辐射的干扰，提高电路的抗干扰能力，同时还能够提高信号的传输质量。

因此，在现代电子产品和通信系统中，屏蔽线被广泛应用，为确保电路的可靠性和稳定性提供了重要的保障。

M-8000I型变频介质测试仪使用说明书上海思源电气股份有限公司SHANGHAI SIYUAN ELECTRIC CO.，LTD欢迎尊敬的用户，欢迎您选用上海思源电气股份有限公司生产的M－8000系列变频介质测试仪。

请您在使用前仔细阅读本使用说明书！当您收到仪器时，请检查仪器及附件是否完整：1．仪器主体箱 1（件）2．线缆箱 1（件）（注：线缆箱内配件见下表）线缆箱配件表：当您收到仪器后请按上面的列表验收，如若发现遗失，请尽快和我公司联系。

联系电话：（021）64420909－113（021）64420909－305目录一、产品简介 (3)二、面板说明 (5)三、现场测量注意事项 (12)四、接线说明 (13)五、几种常见电力设备的试验方法 (16)六、出错信息及处理 (25)七、仪器校验注意事项 (26)八、售后服务 (29)一、产品简介M-8000系列变频介质测试仪是我公司为方便用户在现场抗干扰测量试品介损和电容量而精心研制的全自动一体化电桥。

它集变频高压试验电源、高压电桥、高压标准电容器、控制器等部件为一体，通过变频、数字滤波等先进抗干扰技术，有效的消除了现场干扰，非常适合在强干扰下的现场使用。

1、主要功能特点：1.1、操作简单，自动测量该仪器只需要通过简单的接线和按键操作就可以完成用户需要的试验设定，测量过程由仪器自动控制完成，测试结果由液晶全汉字显示，简便、直观。

还可以外接笔记本电脑，由笔记本电脑控制测量，测试结果自动输入电脑存储、分析。

1.2、抗干扰能力强采用变频抗干扰，多点采样数字滤波，有效的抑制现场干扰，在200%的工频干扰电流下，仍能准确的测出试品的介损值和电容量。

1.3、采用多种安全防护措施，保障试验人员的安全和设备的完好性 （1） 无论是正接线或反接线，仪器测量部分始终处于地电位。

（2） 通过硬件和软件双重监测，在试品击穿、高压回路短路、过电压、过电流以及在用户误操作的情况下，能迅速封锁高压输出。

前言：我们使用的线缆很多带屏蔽金属网的，在实际的工程中屏蔽线的屏蔽接地怎么做呢？本文重点介绍屏蔽线怎么接地？正文：屏蔽的作用是将电磁场噪声源与敏感设备隔离，切断噪声源的传播路径。

屏蔽分为主动屏蔽和被动屏蔽，主动屏蔽目的是为了防止噪声源向外辐射，是对噪声源的屏蔽;被动屏蔽目的是为了防止敏感设备遭到噪声源的干扰，是对敏感设备的屏蔽。

屏蔽电缆的屏蔽层主要由铜、铝等非磁性材料制成，并且厚度很薄，远小于使用频率上金属材料的集肤深度，屏蔽层的效果主要不是由于金属体本身对电场、磁场的反射、吸收而产生的，而是由于屏蔽层的接地产生的，接地的形式不同将直接影响屏蔽效果。

对于电场、磁场屏蔽层的接地方式不同。

可采用不接地、单端接地或双端接地。

单端接地：1) 屏蔽电缆的单端接地对于避免低频电场的干扰是有帮助的。

或者说它能够避免波长λ远远大于电缆长度L 的频率干扰。

L<λ/202) 电缆屏蔽层单端接地能够避免屏蔽层上的低频电流噪声。

这种电流在内部导致共模干扰电压并且有可能干扰模拟量设备。

3) 屏蔽层的单端接地对于那些对低频干扰敏感的电路(模拟量电路)来说是可取的。

4) 连续测量值的上下波动和永久偏差表示有低频干扰。

双端接地:1) 确保到电控柜或者插头(圆形接触)的连接经过一个大的导电区域(低感应系数)。

选择金属在金属上比非金属在非金属上要好。

2) 由于有些模拟量模块使用了脉冲技术(例如：处理器和A/D 转换器集成在同一模块中)，建议将模拟量信号彼此间屏蔽，确保正确的等电位连接，只有在这种情况下进行双端接地。

3) 通常金属箔屏蔽层的传输阻抗远远大于铜编织线的屏蔽层，其效果相差5-10 倍，不能用作数字信号电缆。

4) 偶尔的功能失灵表明有高频干扰。

这是导线等电位连接无法消除的。

5) 除去电缆的端点以外，屏蔽层多点接地是有利的。

6) 不要将屏蔽层接在插针上,避免“猪尾巴”现象。

7) 要时刻注意屏蔽层的并联阻抗应该小于自身阻抗的1/10。

屏蔽线及磁环的应用屏蔽线和磁环是电子领域中常见的应用材料和技术。

它们的作用是减弱或消除电磁干扰，提高电子设备的性能和稳定性。

下面将详细介绍屏蔽线和磁环的应用。

首先，屏蔽线（Shielded Cable）是由导线和一个绝缘层组成的电缆，外部还有一层屏蔽层。

其主要功能是保护信号免受外部电磁场的影响，同时还可以减少信号的辐射和干扰其他设备。

屏蔽线广泛应用于电子设备、通信网络、机器人等领域。

在电子设备中，屏蔽线可以有效地减少信号之间的串扰。

当信号传输线距离很近时，由于电磁感应作用，信号可能会通过线间的电磁耦合而相互干扰，引起信号失真或丢失。

而屏蔽线通过外部的屏蔽层，可以将电磁场尽量隔离在屏蔽层外部，从而减少干扰，提高信号质量。

在通信网络中，屏蔽线被广泛应用于布线系统。

由于通信设备众多，并且往往在同一区域内密集布置，容易产生互相干扰的情况，因此使用屏蔽线可以显著减弱信号之间的串扰，提高通信质量和传输速率。

此外，屏蔽线还可以有效地阻止外部电磁辐射进入设备内部，保护设备的稳定性和安全性。

特别是在高频环境下，外部的电磁辐射会对设备产生严重的影响。

屏蔽线能够通过屏蔽层将外部辐射隔离，防止其进入设备内部。

其次，磁环（Ferrite Bead）是一种由铁氧体制成的环形磁芯。

它通常被穿插在导线或电路板上，用于抑制高频电磁噪声的传播。

磁环主要用来吸收电磁干扰，并将其转化为微热能量，从而减弱信号的干扰效应。

磁环广泛应用于电源线、数据线和电路板等领域。

在电源线中，磁环可以有效地阻止高频电磁噪声的传播。

当电源线传输高频信号时，由于电流的快速变化，会产生较强的电磁辐射，对其他设备产生干扰。

而磁环可以通过其特殊的磁导率和磁滞损耗特性，吸收和降低这些高频电磁干扰。

在数据线中，磁环也可以起到抑制干扰的作用。

当数据线传输高速信号时，会产生较大的高频干扰。

而磁环可以通过吸收和消散这些干扰，保持信号的完整性和稳定性。

在电路板上，磁环常常被用作电磁干扰滤波器。

常用音视频接口的分类及焊接方法1.卡侬头（某LR）：卡侬头接口用于接平衡信号。

接法：1脚：屏蔽线；2脚：信号+；3脚：信号-。

2.大三芯（TRS）：大三芯用于平衡信号的传输（功能相当于卡农头）或者用于不平衡的立体声信号的传输，如耳机。

接法：热端：信号+；冷端：信号-；接地端：屏蔽线。

3.大二芯（TS）：大二芯用于单声道信号的传输，可以直接通过芯对芯，屏蔽层对屏蔽层的焊接与RCA、BNC等用于单声道的接头实现实现转换，只能传输费平衡信号。

接法：热端：信号+；接地端：屏蔽线。

4.莲花（RCA）：莲花接头既可以传输音频信号，又可以传输普通的视屏信号。

接法：热端：信号+；冷端：地线。

5.VGA接口：VGA接口传输计算机等设备的显卡输出的模拟信号，也可以传输高清视屏信号，计算机内部以数字方式生成的显示图像信息被显卡中的数字/模拟转换器转换为R、G、B三原色信号和行、场同步信号，通过VGA电缆传输到显示设备中。

接法：1脚：红线的芯线；2脚：灰线的芯线；3脚：蓝线的芯线；4脚：蓝线；5脚：棕线；6脚：红线的屏蔽线；7脚：灰线的屏蔽线；8脚：蓝线的屏蔽线；9脚：悬空；10脚：外层屏蔽线；11脚：外层屏蔽线黑线；12脚：绿线；13脚：黄线；14脚：白线；15脚：黑线；金属外壳：外层屏蔽线。

6.BNC接口：主要用于同轴电缆的连接。

7.S端子接口：S端子也是非常常见的端子，其全称是SeparateVideo，也称为SUPERVIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE(分离)”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S端子实际上是一种五芯接口，由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

S端子是日本在AV端子的基础上改进而来的。

从硬件结构来说，S端子实际上是一种五芯接口，由两路视亮度信号、两路视频颜色度信号和一路公共屏蔽地线共五条芯线组成（实际上还有与其配套的亮度、色度分离器）。

网线屏蔽线接地方法网线屏蔽线接地方法是确保网络连接质量稳定和安全性的重要措施，通过将屏蔽线与地线相连，可以有效地降低电磁干扰和电气隔离问题。

以下是常见的几种网线屏蔽线接地方法：第一种方法是使用传统的接地方法，即将屏蔽线的终端与设备的地线直接相连。

这种方法的优点是简单易行，成本低廉。

但是需要注意的是，地线的电势可能存在差异，容易引起地回路的干扰，导致接地效果下降。

第二种方法是使用独立的接地线。

在这种方法中，屏蔽线和地线分别用两根不同的线路分离连接。

这样可以避免地势差异引起的地回路干扰，提高接地效果。

同时，为了保证连接的稳定性，建议使用良好的接地回路，如金属屏蔽壳或铜箔，以提供更好的接地效果。

第三种方法是使用网络屏蔽箱。

网络屏蔽箱是一种专门用于处理网线屏蔽的设备。

它通常包括一个金属外壳，用于接地屏蔽线，以减少电磁干扰。

同时，网络屏蔽箱还可以提供保护功能，防止外部干扰和电气隔离问题。

第四种方法是使用电磁屏蔽环。

电磁屏蔽环是一种安装在网线上的金属环，它可以有效地降低电磁辐射和电磁感应。

通过将电磁屏蔽环安装在网线上，并接地，可以有效地减少电气干扰和电磁波的影响。

同时，电磁屏蔽环还可以提供额外的保护，防止外部干扰。

第五种方法是使用屏蔽转换器。

屏蔽转换器是一种专门用于处理屏蔽线的设备，它可以将屏蔽线的信号转换为良好的地回路。

通过使用屏蔽转换器，可以消除地回路差异和电磁干扰，提高网线的屏蔽效果，并增强网络连接质量和安全性。

除了上述方法外，还有一些其他常见的网线屏蔽线接地方法，如使用屏蔽盖板、屏蔽插头等。

这些方法的具体实施方式和效果因应用环境和设备而异，可以根据实际情况选择合适的方法。

总结来说，网线屏蔽线的接地方法多种多样，可以根据实际情况选择适合的方法。

无论采用何种方法，都需要保证接地系统的可靠性和稳定性，以确保网络连接质量和安全性。

同时，需要对各种接地方法进行合理的选择和应用，以提高接地效果和减少电磁干扰。

了解和掌握各种接地方法的原理和特点，是确保网络连接质量稳定和安全性的重要先决条件。
