电气一次主接线图讲解和分析[可修改版ppt]

格式：ppt
大小：4.90 MB
文档页数：9

下载文档原格式

电气一次主接线图课件

电气一次主接线图课件
目录
• 电气一次主接线图基础知识 • 电气一次主接线图实例解析 • 电气一次主接线图在工程中的应用 • 电气一次主接线图常见问题与解决
方案 • 未来电气一次主接线图的发展趋势
01
电气一次主接线图基础知识
定义与作用
定义
电气一次主接线图是表示电力系统中的高压电气设备（如发电机、变压器、断路器、隔离开关等）及其连接方式的一种图形表示。
根据工程实际情况，制定多个接线方案，通过技术经济比较，选择最优方案。
施工与安装
01 安装前的准备
确保施工现场安全，准备所需的工具、材料和设备。
02 设备安装
按照设计图纸和规范要求，安装电气设备、母线和导体等。
03 接线与调试
完成电气设备的接线工作，并进行调试，确保设备正常运行。
运行与维护
统的安全、稳定运行具有重要意义。
电气一次主接线图在工程中
03
的应用
设计与规划
01 确定电源和负荷位置
根据工程需求，确定发电厂、变电站的位置和容量，以及负荷的分布和需求。
02 选择设备与导体
根据电压等级、电流大小和设备的功能，选择合适的电气设备（如变压器、断路器、隔离开关等）和导体材料。
03 优化接线方案
日常巡检
定期对电气设备进行巡检，检查设备的运行状态和接线情况。
预防性维护
根据设备的运行状况和维修周期，制定预防性维护计划并实施。
故障处理
发现设备故障或异常时，及时进行处理，确保系统安全稳定运行。
电气一次主接线图常见问题
04
与解决方案
图纸错误与缺陷
图纸错误图纸缺陷
图纸中可能存在文字、符号、线条、颜色等方面的错误，导致无法正确理解电气设备的连接关系和功能。

电气接线图之一次系统识图 ppt课件

PPT课件
22
电压互感器的注意事项
• 电压互感器在工作时其二次侧不允许短路
• 电压互感器的二次侧有一端必须接地
• 电压互感器若在连接时，要注意其端子的极性
PPT课件
23
6－220KV高压配电装置的基本接线及使用范围
PPT课件
24
• 有汇流母线接线 • 无汇流母线接线
PPT课件
25
有汇流母线接线
• 电流互感器的10％误差曲线在保证电流互感器的变比误差不超过－10％条件下，一次电流倍数m与电流互感器允许最大二次负载阻抗ZL的关系曲线
• 指实际流过电流互感器的一次电流I1与一次绕组额定电流I1N之比，即
电流互感器10％误差曲线
PPT课件
11
电流互感器的准确度级
• 准确度级
指在规定的二次负荷范围内，一次电流为额定值时的最大误差。
பைடு நூலகம்(0.85~1.15) U1N
1.0
40
3.0
不规定
cosφ 2=0.8
二次负荷变化范围 (0.25~1)S2N
• 电压互感器的误差与二次负荷及其功率因数和一次电压等运行参数有关
PPT课件
18
电压互感器的接线方式
• 一个单相电压互感器接线
测量一个线电压
PPT课件
19
• 两个单相接成V/V接线
能测量线电压，但不能测量相电压。
PPT课件
20
• 三个单相接成Y/Y0接线
能测量线电压、相电压，但不能用来测量相对地电压。
PPT课件
21
• 一个三相五柱式电压互感器或三个单相三绕组电压互感器接成Y0/Y0/
一次绕组中性点接地，为YN，yn，d接线，辅助二次绕组接成开口三角形。可以测量线电压、相电压、相对地电压，还可以用于中性点非直接接地系统的对地绝缘监测。

电气课件(主接线图)

我公司2*135兆瓦热电联产工程厂内电气主接线原定设计为双母线接线，此种接线方式虽然具有供电可靠，调度灵活及便于扩建等优点，但这种接线方式所用设备较多，配电装置复杂，经济性较差，在运行中隔离开关作为操作电器，很容易发生误操作事故，并且对于实现自动化不方便，当母线故障时，须切除较多的电源和线路
电力安全工作规程
1.3 作业人员的基本条件 1.3.1经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。 1.3.2 具备必要的电气知识和业务技能，且按工作性质，熟悉本规程的相关部分，并经考试合格。 1.3.3 具备必要的安全生产知识，学会紧急救护法，特别要学会触电急救。
1.4教育和培训 1.4.1 各类作业人员应接受相应的安全生产教育和岗位技能培训，经考试合格上岗。岗位技能培训，经考试合格上岗。 1.4.2 作业人员对本规程应每年考试一次。因故间断电气工作连续三个月以上者，应重新学习本规程，并经考试合格后，方能恢复工作。 1.4.3 新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临时工等)，应经过安全知识教育后，方可下现场参加指定的工作，并且不得单独工作。
PT的配置
数量和配置于主接线方式（方式改变时）有关，应能满足测量、保护、同期和自动装置的要求 1.6～220KV每组母线的三相上装设； 2.当需要监视和检测线路侧有无电压时，出线侧的一组上装设； 3.发电机出口装有三组，供测量、保护和自动电压调整装置需要。
CT的配置
与断路器有关，凡装有断路器的地方均装有，有些没有设置断路器的地方也装有（如发电机、变压器的中性点；发电机和变压器的出口）供测量、保护和控制装置需要。对直接接地系统，一般按三相配置；对非直接接地系统，按两相也有按三相配置；

(精品课件)电气主接线PPT演示课件

WL1
WL2
WL3
WL4
QS22 QF2 QS21
QS11 QF1
11
例3-1:试分析下列操作程序会发生什么后果？设QS2、QS3、QF2均处于断开位置，现给线路1送电，有如下两种操作：
L1 L2 L3 L4
QS3 QF2
操作1： 1)合QF2；2)合QS2；3)合QS3 在线路侧发生短路
操作2： 1)合QF2；2) QS3 ；3)合QS2 在母线侧发生短路
.
QS2 W QS1 QF1 G1 G2
图4-2 误操作举例
12
2. 单母线分段接线
优点：（1）电源可以并列运行也可以分列运行。（2）重要用户可以从不同段引出两回馈线。（3）任一母线或母线隔离开关检修，只停该段，其他段继续供电。（4）任一母线段故障，则只 . 有该母线段停电。（5）电源分列运行时，任一电源断开，则QFd自动接通。
.
G ～ (b)
32
（3）发----变----线路单元接线适用于一机、一变、一线的厂、所。
.
G ～ (c)
33
扩大单元接线适用范围：发电机单机容量偏小（仅为系统容量的1%－2%）或更小，而电厂的升高电压等级又较高，可采用扩大单元接线。
T T
G1 ～
G2 ～ . （a）
G1 ～
.
23
6. 双母线带旁路母线接线
WL1 F1
.
具有专用旁路断路器的双母线带旁路接线
24
优点：不会造成短时停电。缺点： (1) 多装了一台断路器和一套旁母线。 (2) 投资大，配电装置占地面积增多。 (3) 增加了误操作的几率。趋势：随着设备可靠性提高，备用容量的增加，保护的完善，逐步取消旁路接线。

电气一次主接图识图优秀PPT资料

• 双母线接线母线为I母和II母，一般来说，线路编号为奇数的连接在I母，编号为偶数的连接在II母
• 母线地刀的问题：每条母线都有自己的接地刀闸，按照常理来说，接地刀闸装设于两个位置：1母线PT 2母联开关侧
• PT的绕组个数：线路侧PT绕组个数一般为4个，其中有一个为三角形接法用以得到零序电压；母线侧PT与避雷器并联使用，绕组个数为5个。再画PT时主要要引出一条接地线，用以表示高压侧铁芯接地。
• 变压器三侧一般都接有避雷器 • 在有的变压器单元接线中，高压侧只接一段母线，（单元接线），省略掉一
个断路器。
2 220kV线路
• 220kV线路一般作为220kV变电站的电源线和中转线。接线方式多采用双母线方式，一条负荷线路配置有1接在双母线上的两个隔离开关2断路器3线路侧隔离开关3隔离开关与断路器之间的CT4与母线相连隔离开关集成在一起的接地刀闸5断路器与线路侧隔离开关之间的接地刀闸6线路侧的接地刀闸7线路侧三相避雷器8线路侧单相PT
• 10kV线路与人们生活、生产是息息相关的，也是操作较为频繁的线路，因此熟练掌握10kV线路接线是很有必要的。
• 10kV线路侧没有PT，这是因为10kV线路保护不需要采集电压，用于计量的电压均采自母线PT。
• 另外关于PT的型式，现在越来越多的变电站普遍采用CVT，注意绘制时其与普通PT的区别。
3 10kV线路
反之则为偶数编号的母线。
因再另此画外在 P一T1次•时0接k主V线1体要线图1要路描0与引一k二V述出次次线一接。接条线路线重接图配也地中点置线，多有说，一关采用般一，以不用例下表会如双示在1C高线0母Tk压路个V线侧侧数线铁画与接芯出路二线接P次绘T地保，。。制护其配：置绘有制关，方22法0kV与有2两2套0保kV护线，一路般类配置似六，个绕这组里CT不，两做个具母差保护，两1如0个某kV线变线路电•路保站侧护的12没，#02有1k0一变PVkT个压V线，计完器这路量三全是，侧多因一不开为采个关同1测为0用k量。2V2单线；A开路，母保1关2线护A状，不分6需态2A段要，也采，#集2有变开电压四压关器，个三安用侧状于装开计态关在量未：的开2电运2B关压，行均柜1采2、B内自和冷母6，2线备B开P。T用。关、样热式备与用1和10检kV修和，对 220kV线路一于般1作0为k2V2开0kV关变电来站说的电，源四线和个中状转线态。表示为：接通位置、试验位置、检修位置。一条母另线外P，T在刀2闸20线最kV后路和一1中位10数k有V字线刀为路奇中闸数，静时一，般触P都T头连配接置、的单开必相定的关是P、T奇，数线而编1路0号kV的侧线母路接线一；地般不刀配闸置P。T，这是为什么呢？这主要是因为220kV和110kV线路保护会• 用到1P0Tk提V供侧的线电压路，一如零般序负保护荷、有复压：过一流保般护电等，力因负此需荷要、在线电路容上采器集组电压、；接地变、站用变等，其再11画0kPVT有时一主套各要保要自护引，的出一一画般条有法接4地个大线绕同，组用；小以异表示：高一压侧般铁负芯接荷地：。刀闸、开关、接地刀闸；电容器组：刀闸 10kV线路母、线没开有关装设、特线定的路接侧地刀接闸地，当刀母闸线需、要串检修联装电设接抗地器刀闸、时并，必联须电刮开容母器线桥、上电的绝容缘器皮，本采体用现接场地装设刀接闸地线的方法来电另保力外证系有母统的线一变确次电；。无接站接电线为压图了地。识限变图制短：路刀电流闸，、往往开在关变压、器接低压地侧刀出现闸装；设一站串用联电变抗：器。熔断器手车刀闸、接地刀闸等 1重0点kV说线一•路下与1一母人0k们V般或生线I来活路V、绘母说生制，，产：是负电息荷容息相运器关行组的，编编也号号是操与的作类奇较为似数频。编繁的号线装路，在因I此母熟或练掌II握I母10，kV线偶路数接线编是号很有电必容要的器。组装在II

1电气一次系统图介绍PPT课件

修母线时，电源和出线可继续工作，不会中断对用户供电。一条母线检修可将母线上所有负荷倒到另一条母线上，此种操作称为倒母线。具体步骤如下：首先检查母联开关合闸良好，双母线并联运行良好，然后拉开母线开关操作直流（或按厂家规定执行，有的设备母联有防误闭锁，也可不停电，这里拉开母联操作直流的目的是为了防止倒母线时，母联开关跳闸，非同期），然后依次接通所有回路工作的母线隔离开关，依次断开检修母线侧的负荷隔离开关，最后合上母联的操作直流，断开母联开关及其两侧的隔离开关，则检修母线即可检修。由操作过程可见，任一回路均未停止工作。
电气主接线的概念与基本要求
电气主接线的概念与基本要求
电气主接线的选择正确与否对电力系统的安全、经济运行，对电力系统的稳定和调度的灵活性，以及对发电厂的电气设备选择，配电装置的布置，继电保护及控制方式的拟定等都有重大的影响。在选择电气主接线时，应注意发电厂在电力系统中的地位、进出线回路数、电压等级、设备特点及负荷性质等条件，并应满足下列基本要求。
电气主接线的概念与基本要求
一、运行的可靠性发、供电的安全可靠性，是电力生产和分配的第一要求，主接线必须首先给予满足。因为电
能的发、送、用必须在同一时刻进行，所以电力系统中任何一个环节故障，都将影响到整体。事故停电不仅是电力部门的损失，更严重的是会造成国民经济各部门的损失。此外，一些部门的停电还会造成人员伤亡。重要发电厂发生事故时，在严重情况下可能会导致全系统性事故。
2、检修任一母线隔离开关时，只需断开这一回路。刀闸检修与母线检修一样，与上相同，也需倒母线，停掉一条母线。
3、一条母线故障时，所有回路能迅速恢复工作。如一条母线发生短路故障时，各电源回路的断路器便自动跳闸。此时，断开各出线回路的断路器和故障母线侧的隔离开关，接通各回路非故障母线侧的隔离开关，接通各电源和出线回路的断路器，这样各回路便迅速在非故障用母线上恢复工作。

电气主接线图PPT教学课件

表明一次电气设备相互连接关系和工作原理的电气接线图，称为主接线图。主接线图一般用单线图表示。单线图是表示三相交流电气装置中一相连接顺序的图。安装使用的主接线图还应该在主要电气设备图形旁标注其规格型号。
3
变电所中还普遍采用主接线模拟屏（操作图），挂在主控室内。它模拟出牵引变电所电气设备的实际运行状态。值班人员根据模拟屏中电气设备的实际运行状态和调度命令进行操作，操作后更改模拟屏中电气设备的实际运行状态，使其与实际相符，便于观察。
电气主接线一般应满足下列要求：（1）保证对牵引负荷和地区负荷供电的可靠性，并力求经
济性。牵引负荷是国家电力系统的Ⅰ级负荷，它应有独立的双回路
电源供电。独立的双回路电源是指互不影响的两回110（或 220）Kv线路，即：两回110Kv电源线路来自不同的电源点；来自同一电源点的不同分段母线上。（2）主接线应简单、清晰、操作方便。由于接触网事故比较多，检修频繁，牵引变电所的停、送电操作、倒闸作业较多，故主接线设计的简单清晰，可减少操作程序，避免误操作。（3）主接线应运行灵活，检修、维护安全方便。主接线的任何一个元件检修检修、试验时应很容易退出运行，并且不影响其他元件的正常工作。（4）主接线应具有将来发展的可能性。即应考虑远景规划中增加设备的可能性。总之，电气主接线应在电路转化、设备检修和事故处理等情况下，保证向牵引负荷经济、安全、可靠的供电。
长度大于7米的高压室配电装置应有两个出口。二楼的配电装置（如电容室）其中一个出口通向楼梯平台。配电装置室的门向外开，并装弹簧锁。
14
6、牵引变电所户外配电装置的结构与配制原则
根据电气设备和母线布置的高度，户外配电装置一般有低型、中型、高型三种类型。徐连线牵引变电所户外设备采用中型布置。即所有电气设备安装在较低基础和支架上，处在同一平面内。母线采用软母线用悬式绝缘子悬挂在较高水平面的门型架构上。

电气一次主接线图讲解和分析

绘制原则及规范
规范
1
2
图形符号和文字符号应符合国家相关标准和规定。
3
设备编号和标注应符合电力系统命名和编号规则。
绘制原则及规范
图纸幅面和格式应符合国家相关标准和规定。
图纸的绘制和修改应符合相应的设计和管理流程。
02
电气一次主接线图类型与特点
单母线接线图
简单明了
01
单母线接线图是最基本的电气主接线形式，其结构简单，易于
案例二：某发电厂电气一次主接线图优化
01
02
次主接线图
优化方案
优化后的电气一效果评估次主接线图
简要介绍发电厂的规模、类型及在电力系统中的地位。
展示发电厂原有的电气一次主接线图，分析其存在的问题和不足之处。
提出针对性的优化方案，包括设备配置、接线方式、运行方式等方面的改进。
电气一次主接线图讲解和分析
目录
• 电气一次主接线图概述 • 电气一次主接线图类型与特点 • 电气一次主接线图分析方法 • 常见故障识别与处理策略 • 实际应用案例解析 • 总结与展望
01
电气一次主接线图概述
定义与作用
定义
电气一次主接线图是用规定的图形和文字符号表示一次电气设备（如发电机、变压器、断路器、隔离开关、母线、电缆、输电线路、电抗器、避雷器、熔断器、电流互感器、电压互感器等）相互连接关系的电路图。
运行与维护
阐述工业园区配电网的运行和维护要求，包括设备巡视、故障处理、预防性试验等方面。
工业园区概述
简要介绍工业园区的规模、产业类型及用电负荷特点。
技术经济分析
对工业园区配电网规划与设计进行技术经济分析，包括投资成本、运行成本、经济效益等方面。

电气一次识图基础PPT课件

电气一次回路识图简介朗目山
电气一次回路：由电气一次设备相互连接，构成发电、输电、配电或进行其他生产过程的电气回路称为一次回路或一次接线系统。
一、电气一次符号二、电气主接线图三、电气设备编号原则
第1页/共27页
电气一次回路识图简介
一、电气一次符号
朗目山
避雷器电流互感器架空线接地刀闸隔离开关
(3)母线电压互感器隔离开关：由“电压等级代码+‘90’+母线号”四位数字组成如3901。
(4)母联隔离开关编号由：母线隔离开关编号由：所属断路器号+母线号四位数字组成。如3121、3122
第20页/共27页
电气一次回路识图简介
三、电气设备编号原则
朗目山
6接地隔离开关编号原则
接地开关编号一般由：所属隔离开关编号+7五位数字组成。 (1)隔离开关上只装设有一组接地开关的：则无论该接地开关装设位置在何处，其第五位编号均只使用7 如：33167
电气一次回路识图简介
三、电气设备编号原则
朗目山
3.风机编号编制原则
风机编号以Ⅰ回集电线路上所接的距离升压杆塔数最少的一座风机为A01号风机，距离升压杆塔数第二少的风机编为A02号风机，以此类推；
Ⅱ、Ⅲ回集电线路上所接的距离升压站最近的一座风机为上一回集电线路上最后一座风机编号加1，
如1号集电线路末端所接风机为A12号，那么2号集电线路距离升压站最近的风机编号为A13，以此类推。
隔离开关
符号设备名称符号设备名称符号
G 电压互感器 PT
避雷器
F
T
电流互感器 CT 过电压保护器 TBP
M 高压熔断器 Fu
QF

《电气一次系统》PPT课件

2、本期每回线路导线截面为4×400mm2，本工程全线导线采用JL/LB20A-400/35型铝包钢芯铝绞线。
精选PPT
11
GIS设备巡检项目
1. 各气室的SF6压力达到正常值。 2. 断路器弹簧储能马达运行正常，弹簧压缩储能正常。 3. 各指示灯、信号灯指示正常，加热器按规定投入或切除。 4. 断路器、隔离刀闸、接地刀闸、快速接地刀闸的位置指示器正
5013 5012
5033 5032
5043 5042
5053
5011
5021
5031
5041
#1主变
#01高压备变
500KV II母 #2主变
#3主变
#4主变 #02高压备变
#2发电机
#3发电机
#4发电机
#1发电机
精选PPT
2
• 电气主接线简介: • #1~4发电机(600MW、20KV）发出的电能经主变压器升压到
3. 在500kV GIS断路器室内汇控柜上每个断路器操作方式选择小开关有“就地” 和“远方”两个位置，置于“远方” 位置时断路器应在主控室或测控柜经同期装置进行操作；置于“就地”的断路器只能在就地汇控柜进行操作。非停电调试情况下均应置于“远方”位置由远方操作。
4. 线路停电操作时应先断开断路器，再断开负荷侧刀闸，然后再断开母线侧刀闸；送电时则先合母线侧刀闸，后合负荷侧刀闸。
• I期增设6KV公用段、码头段母线、煤场段母线。
精选PPT
16
厂用电的正常运行方式
• 厂用电系统接线采用单母线+成套配电装置方式，并按机组分为A、B两段。其中性点经中电阻进行接地。
• 6KV厂用段正常时（机组负荷180MW以上时）由相对应高压厂变（工作电源）供电运行，高压备变运行，备用电源进线开关热备用，快切装置投入。当机组负荷较低或停运时由高压备变供电运行。

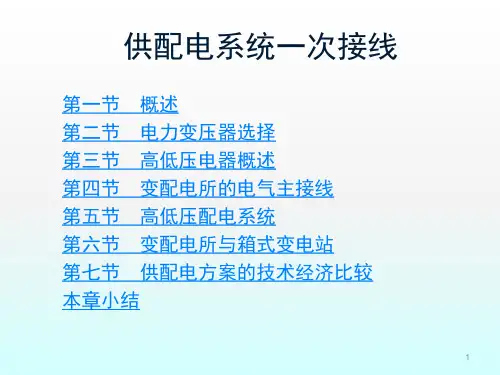

供配电系统一次接线分析ppt课件

功能
文字符号
关合、开断（保护）
QA
熔断器
开断（保护）
FA
隔离开关负荷开关
隔离
QB
（仅关合开断小电流）
关合、开断
QB
负荷开关－熔断器关合、开断（保护）组合电器
QB
接地开关
接地
QC
图形符号
21
（六）高压金属封闭开关设备
高压开关设备——高压开关与控制、测量、保护、调节装置以及辅件、外壳和支持件等部件及其电气和机械的联结组成的总称。
必要的电气寿命表征参数有电气寿命等。
完善的保护性能满足选择性、速动性、灵敏性、可靠性等要求。
发展趋势
高可靠、高性能、小型化模块化和组合化电子化和智能化 Nhomakorabea13
（二）开关电器中的电弧
开关电器是用于接通或分断一个或多个电路电流的电器。机械式开关电器在利用其触头的位移来开断电路的瞬间，其动静触头间会出现弧光放电——电弧。电弧是一种自持气体导电（电离气体中的电传导），其大多数载流子为一次电子发射所产生的电子。触头金属表面因一次电子发射（热离子发射、场致发射或光电发射）导致电子逸出，间隙中气体原子或分子会因电离（碰撞电离、光电离和热电离）而产生电子和离子。另外，电子或离子轰击发射表面又会引起二次电子发射。当间隙中离子浓度足够大时，间隙被电击穿而发生电弧。
每台变压器容量 S r. T ≈ 0 . 7 × 1 5 6 5 k VA ≈ 1 0 9 6 k VA ，且
Sr.T≥783kVA，因此初选每台变压器容量为1000kVA。
8
三、电力变压器的过负荷运行
（一）变压器过负荷分析正常过负荷——在正常周期性负载（一个周期通常是24 h）中，在某段时间内施加了超过额定负载的电流，此时绝缘寿命的过度损失可由其他时间内施加低于额定负载的电流所补偿。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

电气一次主接线图讲解和分析
电气主接线的基本要求
电力系统主接线图电气主接线的基本形式
电气主接线图的读图方法及实例
对一次主接线的要求
对主接线的基本要求就是：安全、可靠、经济、方便。
一、安全性
对电气主接线的安全性，主要体现在：隔离开关的
正确配置和隔离开关接线的正确绘制。
正确
隔离开关的主要用途是将检修部分与电源隔离，
在分析电气主接线可靠性时，根据负荷性质，可按以下几个方面进行：
（1）各断路器检修时，停电的范围和时间；
（2）母线故障或检修时，停电范围和时间；
（3）有没有使发电厂或变电所全部停电的可能。
电气主接线可靠性的高低直接决定着经济损失的大小，可靠性越高停电时的经济损失越少，反之，则越多。
按重要性的不同，将负荷分为三类：
（2）调度不方便。电源只能并列运行，不能分列运行。并且线路侧发生短路时，有较大的电流。
引出线
1
2
段
有汇流母线 ——分段单母线接线
3
4
分
段
单
母
线
接
段
线
电Hale Waihona Puke 1电源2图2-2分段单母线接线
为了克服不分段单母线的一些缺点，我们可以用断路器将母线分段，可根据电源数目和功率分段。分段断路器两侧应装有隔离开关，供该断路器检修用。
如果正常工作时分段断路器QFd是断开的，当一段母线出现故障时，连在该母线上的出线会全部停电，非故障母线段仍能照常工作。
分段单母线的可靠性
（1）任一段母线或母线的隔离开关需要检修或发生故障时，连接在该分段母线上的所有回路都要停止工作，但不会形成全部停电，而是部分长期停电。（2）检修任一段电源或出线的断路器时，该回路必须长期停电。
分段单母线接线的优点是：接线比较简单，操作方便，可靠性有所提高；且调度方便，扩建也较方便；还有，如果出线回路较多，增加的投资比例不高。
这种接线方式一般在中、小型变电所中被广泛采用。在重要负荷的出线回路较多、供电容量较大时，一般不采用。
图2-3
有汇流母线 ——分段单母线带旁
路母线接线
分段单母线带旁路母线接线
电气主接线图的基本形式
电气主接线的基本形式：有母线接线和无母线接线。母线是汇流线，用以汇集电能和分配电能的，是发电厂和变电所的重要装置。电气主接线的类型如下：
不分段单母线接线
单母线分段单母线接线
桥式连接
内桥接线外桥接线
分段单母线带旁路母线接线
有
无
母
不分段双母线接线
母
线
线
分段双母线接线
双母线双母线带旁路母线接线
分段单母线接线的运行方式
分段断路器QFd在正常工作时可以投入使用，也可以断开。
如果正常运行时，QFd是接通的，则当任一端母线出现故障时，母线继电器保护会断开连在母线上的断路器和分段断路器QFd。这样另一段母线仍能继续工作。如果一条母线上的电源断开了，那么该母线上的出线可以通过分段断路器从另一条母线上得到供电。
在接通电路时，应先合断路器两侧的隔离开关，再合断路器；切断电路时，应先断开断路器，在断开两侧的隔离开关。
不分段单母线接线的优点是：接线简单、操作方便、设备少、经济性好；并且，母线便于向两端延伸，扩建方便。
缺点是（1）可靠性差。出现回路的断路器进行检修时，该回路要停电，直至断路器修好，也可能是长期停电；母线或母线隔离开关检修或故障时，所有回路都要停止工作，也就是造成全厂或全所长期停电。
线路——变压器单元接线
单元连接发电机——变压器单元接线
发电机——变压器扩大单元接线
多角形连接
双断路器双母线接线一台半断路器接线
有汇流母线 ——不分段单母线接线
引出线
1
2
3
4
不分段单母线接线
电源
图2-1
不分段单母线接线如图是不分段单母线接线图，为了能在接通或断开电
源，并在故障情况下能自动切断故障电流，每一个电源回路和出线回路中都装有断路器QF。为了保证检修人员的安全，断路器侧还装有隔离开关QS，靠近母线侧的是母线隔离开关，靠近出线回路侧得是线路隔离开关。若果出线的另一端没有接电源，也就没有倒送电能的可能，那么线路隔离开关可以不装。图中的QE是线路隔离开关的接地闸刀，可以在检测时代替临时接地线。
Ⅰ类负荷——停电后将造成人员伤亡和重大设备损坏的最重要负荷。如机场和军事设施等电力负荷，以及电弧炼钢炉和大型铝电解槽等短时间停电就要损坏重大设备的用电。对Ⅰ类负荷的供电要求是任何时间都不能停电。
Ⅱ类负荷——停电后将造成减产，使用户蒙受较大的经济损失。对Ⅱ类负荷的供电要求是必要时可以短时期停电，不允许长时间停电。
为了在回路断路器检修时能使该回路继续工作，可以设置旁路母线。图示是分段单母线带旁路母线的接线。图中的WBp即是旁路母线，在各回路的出线线路隔离开关处都装有旁路隔离开关QSp，旁路母线与各出线回路相连。 QF1p和QF2p为旁路断路器。正常工作时，旁路断路器与两侧的隔离开关，以及旁路隔离开关都是断开的。
Ⅲ类负荷——Ⅰ 、Ⅱ类负荷以外的其他负荷，停电后不会造成太大的影响，属非重要负荷。对Ⅲ类负荷的供电要求是必要时可以长期停电。
三、经济性
电气主接线的经济性是相对而论的，在资金充足时，对经济性的要求可以放低，如果两种主接线的可靠性和方便性差不多，则选择经济性较好的一种。
四、方便性
1.操作的方便性
电气主接线的应该接线简单，操作方便尽可能的使操作步骤少，以便于运行人员掌握，不至于在操作过程中出错。
2.调度的方便性
电气主接线在正常运行时，要能根据调度要求，方便地改变运行方式。并在发生事故时，要能尽快的切除故障。
3.扩建的方便性
这不仅与资金、土地相关，还与电气主接线的接线方式有关，但对于将来的发电厂和变电所，其主接线应具有扩建的方便性。
以保证检修人员的安全。在电气主接线图中，凡是应该
安装隔离开关的地方都必须配置隔离开关，不能有遗漏
之处，也不可以为乐节省投资而不装。
在绘制隔离开关时，电源应接在通过瓷瓶与隔离
开关的刀片联结，因为这样安装在打开和合上隔离开关
时，刀片端的带电时间较短，这样可以保证操作人员的
安全。
错误
二、可靠性
电气主接线的可靠性不是绝对的。同样的形式在一些发电厂或变电所来说是可靠的，但对另一些发电厂或变电所则不一定能满足可靠性要求。所以在分析主接线图时，要考虑发电厂或变电所在整个系统中的地位和作用，也要考虑用户的负荷性质和类别。
