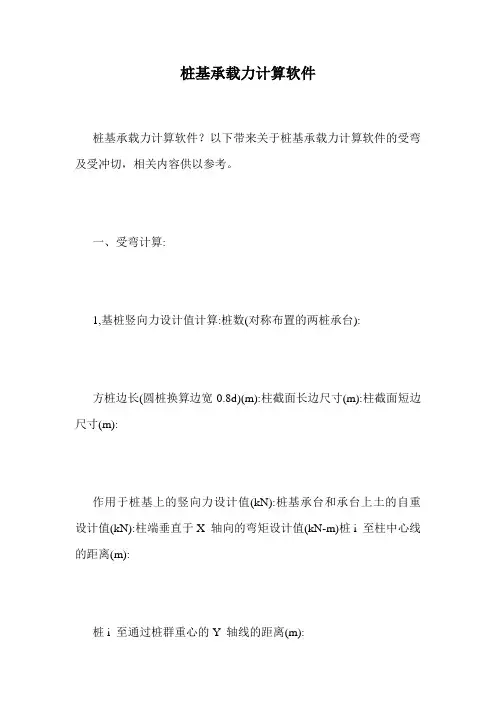

桩基承载力计算软件？以下带来关于桩基承载力计算软件的受弯及受冲切，相关内容供以参考。
一、受弯计算:
1,基桩竖向力设计值计算:桩数(对称布置的两桩承台):
方桩边长(圆桩换算边宽0.8d)(m):柱截面长边尺寸(m):柱截面短边尺寸(m):
作用于桩基上的竖向力设计值(kN):桩基承台和承台上土的自重设计值(kN):柱端垂直于X 轴向的弯矩设计值(kN-m)桩i 至柱中心线的距离(m):
桩i 至通过桩群重心的Y 轴线的距离(m):
考虑弯矩作用时, 第i 桩的竖向反力设计值(kN): (公式5.1.1-2)2,承台受弯计算:
垂直Y 轴方向自桩轴线到相应计算截面的距离(m):垂直X 轴方向计算截面处的弯矩设计值(kN):承台高度(mm):
砼弯曲抗压强度设计值(N/mm ):钢筋强度设计值(N/mm ):构件尺寸(mm):
纵向受拉钢筋合力点至截面近边的距离(mm)：截面的有效高度(mm):弯矩(kN-m）公式4.1.5-1公式4.1.5-2配筋率(%)
二、受冲切计算:
承台受柱冲切的承载力计算:
自柱短边到最近桩边的水平距离(m):公式(5.6.6-3)
桩基的重要性系数:
砼的抗拉强度设计值(N/mm )公式(5.6.6-4)
承台受柱冲切的承载力设计值(kN):满足受柱冲切的承载力要求. 三,承台受剪计算:
柱边至沿X 向桩边的水平距离(m):公式(5.6.8-2)
桩基的重要性系数:
砼的抗压强度设计值(N/mm )公式(5.6.8-1)
承台受剪的承载力设计值(kN):满足受剪的承载力要求。
以上是下面为建筑人士收集整理的关于“桩基承载力计算软件”等建筑相关的知识可以登入建设通进行查询。

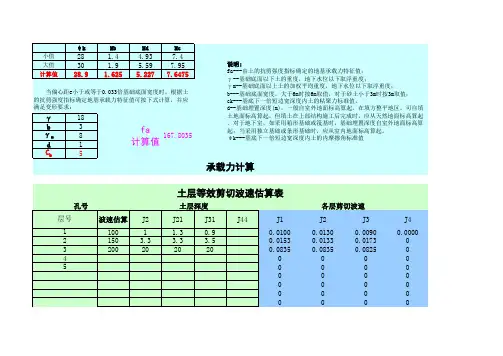

地基承载力计算公式（附小桥涵地基承载力检测）【摘要】简明列出太沙基、汉森、魏锡克、梅耶霍夫、沈珠江、普兹列夫斯基、王长科等地基承载力理论计算公式。
下面用TXT文本简明列出太沙基、汉森、魏锡克、梅耶霍夫、沈珠江、普兹列夫斯基、王长科等地基承载力理论计算公式，供参考使用。
适于标准受压，只考虑基础宽度、超载影响，不考虑其他诸如倾斜等因素。
1、太沙基（Terzaghi）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1)*cotφNq=exp(π*tanφ) * tan²(45+φ/2)Nγ= 6 * φ / (40 -φ)式中c、φ分别表示土的粘聚力、内摩擦角，B表示基础宽度。
以下同。
2、汉森（Hansen）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1)*cotφNq=exp(π*tanφ) * tan²(π/4+φ/2)Nγ = 1.5 * Nc * tan²φ3、梅耶霍夫（Meyerhof）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1) * cotφNq=exp(π*tanφ)*tan²(π/4+φ/2)Nγ = (Nq - 1) * tan(1.4 * φ)4、魏锡克（Vesic）地基极限承载力qu公式qu=c*Nc+q*Nq+0.5*γ*B*Nγ其中Nc=(Nq-1) * cotφNq=exp(π*tanφ) * tan²(π/4+φ/2)Nγ = 2 * (Nq + 1) * tanφ5、沈珠江地基极限承载力qu公式qu= (1 + d / B) ^ (1 / 3) * (c / tanφ * (Nq - 1) + 0.5 * γ * b * Nγ)其中Nq=exp(π*tanφ)*tan²(π/4+φ/2)Nγ = (Nq - 1) * sinφ6、普兹列夫斯基临塑荷载pcr和临界荷载p(1/4)pcr= Mc * c + Mq * qp(1/4)= Mc * c + Mq * q + (1 / 4) * Mγ* γ * B其中Mc = π/ tanφ / (1 / tanφ +φ- π/ 2)Mq = (1 / tanφ +φ+ π/ 2) / (1 / tanφ + φ- π/ 2)Mγ= π / (1 / tanφ +φ- π/ 2)经推导，广义临界荷载p(1/n)p(1/n)= Mc * c + Mq * q + (1 / n) * Mγ* γ * B7、王长科地基第一拐点承载力q1公式q1 = c * Nc + q * Nq + 0.5 * γ * B * Nγ其中Nc = 2 * tan³(45+φ/2)Nq = (tan(45+φ/2)) ^ 4Nγ = (Nq - 1) * tan(45+φ/2)小桥涵地基承载力检测《公路桥涵施工技术规范》JTJ041-2000（P28）“小桥涵的地基检验可采用直观法或触探方法，必要时可进行土质试验”。

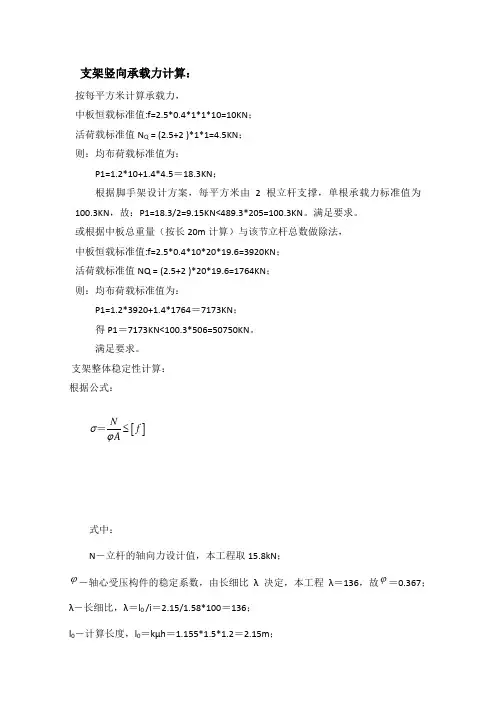

支架竖向承载力计算：按每平方米计算承载力，中板恒载标准值:f=2.5*0.4*1*1*10=10KN ；活荷载标准值N Q = (2.5+2 )*1*1=4.5KN ；则：均布荷载标准值为：P1=1.2*10+1.4*4.5＝18.3KN ；根据脚手架设计方案，每平方米由2根立杆支撑，单根承载力标准值为100.3KN ，故：P1=18.3/2=9.15KN<489.3*205=100.3KN 。
满足要求。
或根据中板总重量（按长20m 计算）与该节立杆总数做除法，中板恒载标准值:f=2.5*0.4*10*20*19.6=3920KN ；活荷载标准值NQ = (2.5+2 )*20*19.6=1764KN ；则：均布荷载标准值为：P1=1.2*3920+1.4*1764＝7173KN ；得P1＝7173KN<100.3*506=50750KN 。
满足要求。
支架整体稳定性计算：根据公式： []N f Aσϕ≤＝式中：N －立杆的轴向力设计值，本工程取15.8kN ；－轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0.367； λ－长细比，λ＝l 0 /i ＝2.15/1.58*100＝136；l 0－计算长度，l 0＝kμh ＝1.155*1.5*1.2＝2.15m ；k－计算长度附加系数，取 1.155；μ－单杆计算长度系数 1.55；h－立杆步距0.75m。
i－截面回转半径，本工程取1.58cm；A－立杆的截面面积，4.89cm2；f－钢材的抗压强度设计值，205N/mm2。
σ＝15.8/（0.367*4.89）＝88.04N/mm2<[f]=205N/mm。
满足要求.支架水平力计算支架即作为竖向承力支架，也作为侧墙内撑支架，因此需计算支架水平支撑力，即侧墙施工时产生的侧压力。
混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。

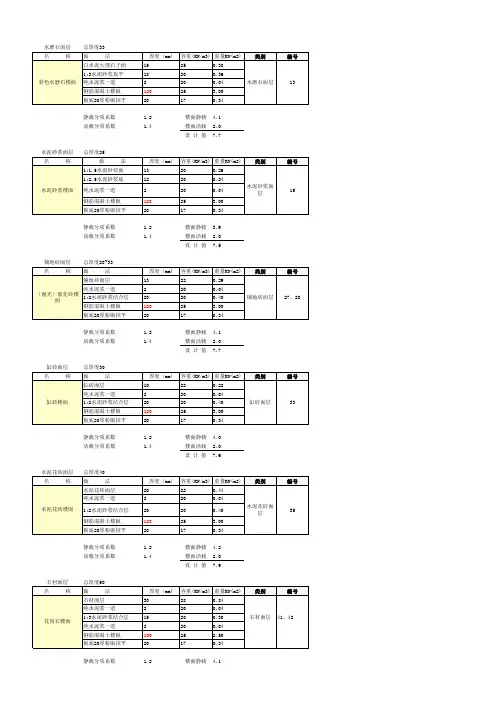

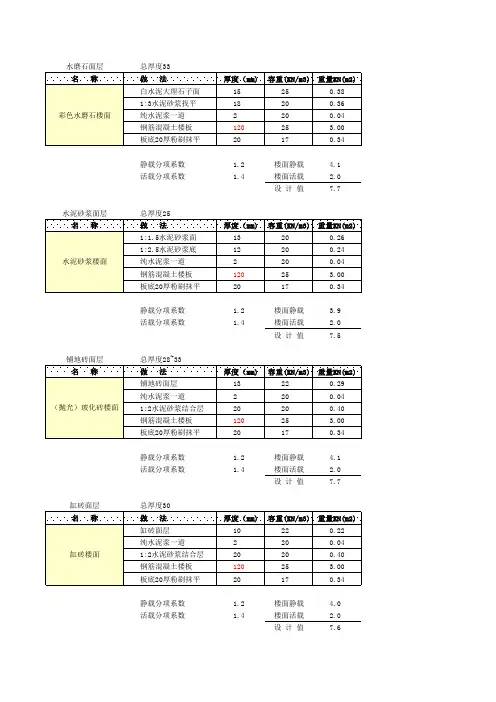

静载分项系数 1.2楼面静载 4.1活载分项系数 1.4楼面活载 2.0
设 计 值7.7
静载分项系数 1.2楼面静载 3.9活载分项系数 1.4楼面活载 2.0
设 计 值7.5
静载分项系数 1.2楼面静载 4.1活载分项系数 1.4楼面活载 2.0
设 计 值7.7
静载分项系数 1.2楼面静载 4.0活载分项系数 1.4楼面活载 2.0
设 计 值7.6
静载分项系数 1.2楼面静载 4.2活载分项系数 1.4楼面活载 2.0
设 计 值7.9
静载分项系数 1.2楼面静载 4.1活载分项系数 1.4楼面活载 2.0
静载分项系数
1.2楼面静载 4.0活载分项系数 1.4楼面活载
2.0
设 计 值7.6
静载分项系数
1.2
楼面静载 4.6活载分项系数 1.4楼面活载
2.0设 计 值8.3
静载分项系数
1.2楼面静载 6.6活载分项系数
1.4楼面活载
2.0设 计 值10.7
静载分项系数
1.2楼面静载 5.5活载分项系数 1.4楼面活载
0.7设 计 值
7.6静载分项系数
1.2楼面静载 5.1活载分项系数 1.4楼面活载
0.7设 计 值
7.1楼面静载
5.7楼面活载0.8考虑坡度后按投影算其楼面荷载应乘1.12
静载分项系数 1.2楼面静载 4.9活载分项系数 1.4楼面活载 2.0
设 计 值8.7
静载分项系数 1.2楼面静载8.1活载分项系数 1.4楼面活载 2.0
设 计 值12.5
静载分项系数 1.2楼面静载 5.3活载分项系数 1.4楼面活载 2.0
设 计 值9.2。
静载分项系数 1.2楼面静载 4.1活载分项系数 1.4楼面活载 2.0
设 计 值7.7
静载分项系数 1.2楼面静载 3.9活载分项系数 1.4楼面活载 2.0
设 计 值7.5
静载分项系数 1.2楼面静载 4.1活载分项系数 1.4楼面活载 2.0
设 计 值7.7
静载分项系数 1.2楼面静载 4.0活载分项系数 1.4楼面活载 2.0
设 计 值7.6
静载分项系数 1.2楼面静载 4.2活载分项系数 1.4楼面活载 2.0
设 计 值7.9
静载分项系数 1.2楼面静载 4.2活载分项系数 1.4楼面活载 2.0
设 计 值7.8
静载分项系数 1.2楼面静载 4.0活载分项系数 1.4楼面活载 2.0
设 计 值7.6
静载分项系数 1.2楼面静载 4.6活载分项系数
1.4
楼面活载 2.0设 计 值
8.3
静载分项系数 1.2楼面静载 6.6活载分项系数
1.4
楼面活载 2.0设 计 值
10.7静载分项系数 1.2楼面静载 5.2活载分项系数
1.4
楼面活载0.7设 计 值
7.2
静载分项系数 1.2楼面静载 5.1活载分项系数
1.4
楼面活载0.7设 计 值
7.1楼面静载
5.7
考虑坡度后按投影算其楼面荷载应乘1.12
楼面活载0.8设 计 值8.0。
工程名称：项目名称：孔号：桩类型：输入砼强度C40Ap＝πd*d/4=0.785m 21.000m 砼fc ＝19.1N/mm 20m 砼f tk ＝ 2.39N/mm 20.000m 输入λ＝0(干作业)0.000m Up＝πd= 3.140m桩顶埋深0.000m地下水位标高27.390注：此表格仅当地下水位高于桩顶标高时适用R SK 摩阻力总计λu p ∑f si l i ＝G P 自重设计值A p γpl ＝F 浮浮力A p γ水l ＝γs =1.000KN 裂缝宽度＝0.192单桩抗拔承载力设计值Ra=R /+G -1.05F 浮0.0000混凝土抗拔圆桩抗裂计算0.00输入圆桩直径d=输入桩长l=输入桩顶绝对标高±0.00相对于绝对标高单桩抗拔承载力计算人信汇D地块K6(2-2剖面)纯地下室圆桩版本号：1.0.11000mm 2300KN 2.725mm输入受拉钢筋根数＝35根C40输入钢筋强度fy ＝300N/mm 250mm 实际C 取值＝50mmAte ＝πd*d/4＝785000mm 2As=17181mm 2Es ＝200000N/mm2=133.87mm 2=0.022N/mm 2=25mm=＝mm0.192（此值已根据规范要求与0.01作过比较）输入混凝土等级＝输入保护层厚度C ＝输入圆形截面直径D ＝（此值已根据规范要求与0.2和1作过比较）0.569783696输入轴力标准值N k ＝输入单根受拉钢筋直径＝=r c αSk sk A N =σtes te A A =ρ∑∑=iiiiieqdn d n d ν2skte tkf σρϕ65.01.1-=⎪⎪⎭⎫⎝⎛+=te eq Ssk cr d c E ρσϕαω08.09.1max 版本号：1.0.1。
小桥涵xx力检测《公路桥涵施工技术规范》JTJ041-2000（P28）“小桥涵的地基检验可采用直观法或触探方法，必要时可进行土质试验”。
就我国在建高速公路桥涵地基承载力而言，设计单位在施工图中多给出了地基承载力要求，如圆管涵基底承载力要求100kpa、箱涵250kpa等等。
因此承建单位一般采用（动力）触探法对基底进行检验。
触探法可分为静力触探试验、动力触探试验及标准贯入试验，那么它们分别是怎样定义的？适用范围又是什么呢？我想我们检测人员是应该搞清楚的。
1、静力触探试验：指通过一定的机械装置，将某种规格的金属触探头用静力压入土层中，同时用传感器或直接量测仪表测试土层对触探头的贯入阻力，以此来判断、分析确定地基土的物理力学性质。
静力触探试验适用于粘性土，粉土和砂土，主要用于划分土层，估算地基土的物理力学指标参数，评定地基土的承载力，估算单桩承载力及判定砂土地基的液化等级等。
（多为设计单位采用）。
2、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。
动力触探试验适用于强风化、全风化的硬质岩石，各种软质岩及各类土；动力触探分为轻型、重型及超重型三类。
目前承建单位一般选用轻型和重型。
①轻型触探仪适用于砂土、粉土及粘性土地基检测，（一般要求土中不含碎、卵石），轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm的锤击次数，代用公式为R=（0.8×N-2）×9.8（R-地基容许承载力Kpa ，N-轻型触探锤击数）。
②重型触探仪：适用于各类土，是目前承建单位应用最广泛的一种地基承载力测试方法，该法是采用质量为63.5kg的穿心锤，以76cm的落距，将触探头打入土中，记录打入10cm的锤击数，代用公式为y=35.96x+23.8(y-地基容许承载力Kpa ，x-重型触探锤击数)。

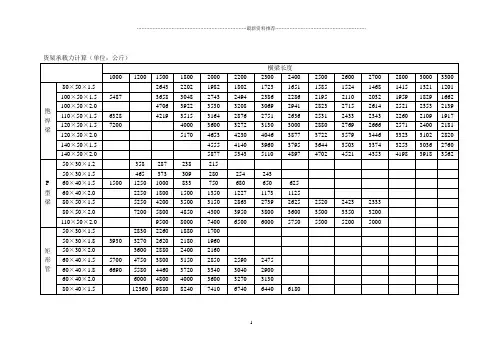

1. 抱梁和矩形管截面横梁的承载能力计算： 货架的承载能力为P （总载重），货架材料的许用应力为［σ］，横梁长度为L ，抗弯截面模量为W Z 。
按简支梁承受均布载荷计算，其承载力为：[]LW P Zσ12=对Q235，取许用应力为120MP a ，对Q215取105 MP a ，对Q195取90 MP a 。
因此对后两种材料的货架承载力，需在Q235的基础上分别乘以系数0.875、0.75。
2. P 型梁横梁承载能力计算：首先计算P 型梁横截面形心，然后计算I X 、I Y 、I XY 、I ΩX 、I ΩY 。
计算弯曲中心X 0的位置20xyy x xxy y y I I I I I I I X --=ωω假设弯曲横向力作用与台阶中点。
P 型梁受弯曲、扭转共同作用。
分别按弯曲和扭转计算应力，然后按第三强度理论确定极限载荷。
扇性惯性积的计算公式为：公式中：若c c y h x b 11,，则取：)(,0(11c c y h x b --。
P 型梁的扭矩在梁端最大，跨中最小，接近与零。
因此按近似计算，可分别在跨中计算弯曲强度、支座端计算扭转强度。
最大扭矩为：qlX 0/2。
或者： M T = PX 0/2。
由于X 0＜＜l 。
因此最大扭矩远小于最大弯矩（PL /8）。
由于P 型梁为闭口薄壁梁。
因此其扭转切应力远小于弯曲正应力。
所以按弯曲正应力计算极限载荷。
但乘0.6的折算系数。
LW P Z][2.7σ=P 型管的计算是基于闭口薄壁管的假设计算的。
若为开口薄壁管（管纵向未完全焊接），则其承载能力只有计算值的1/3~1/4。
)(4)(12)(12)(4)(4)(660012)(12)(412261326132512215214314333232311211b x bth I b x th I y h tb I y h b th I x b bth I x b th I b ty I I I h tx I y h tb I y h htb I c y c x c y c x c y c x c y x y c x c yc x -=-=-=-=-=-=====-=-=ωωωωωωωωωωωω。
支架竖向承载力计算：按每平方米计算承载力，中板恒载标准值 :f=2.5*0.4*1*1*10=10KN ；活荷载标准值 N Q = (2.5+2 )*1*1=4.5KN；则：均布荷载标准值为：P1=1.2*10+1.4*4.5＝ 18.3KN；根据脚手架设计方案，每平方米由 2 根立杆支撑，单根承载力标准值为100.3KN，故： P1=18.3/2=9.15KN<489.3*205=100.3KN。
满足要求。
或根据中板总重量（按长20m 计算）与该节立杆总数做除法，中板恒载标准值 :f=2.5*0.4*10*20*19.6=3920KN ；活荷载标准值 NQ = (2.5+2 )*20*19.6=1764KN；则：均布荷载标准值为：P1=1.2*3920+1.4*1764＝ 7173KN；得P1＝7173KN<100.3*506=50750KN。
满足要求。
支架整体稳定性计算：根据公式：＝Nf A式中：N－立杆的轴向力设计值，本工程取15.8kN；－轴心受压构件的稳定系数，由长细比λ决定，本工程λ＝136，故＝0.367；λ－长细比，λ＝ l0 /i ＝ 2.15/1.58*100 ＝ 136；l0－计算长度， l0＝kμh＝ 1.155*1.5*1.2 ＝2.15m；k－计算长度附加系数，取 1.155；μ－单杆计算长度系数 1.55； h－立杆步距0.75m。
i－截面回转半径，本工程取 1.58cm；A－立杆的截面面积， 4.89cm2；f－钢材的抗压强度设计值，205N/mm 2。
σ＝15.8/ （0.367*4.89）＝ 88.04N/mm 2<[f]=205N/mm 。
满足要求 .支架水平力计算支架即作为竖向承力支架，也作为侧墙内撑支架，因此需计算支架水平支撑力，即侧墙施工时产生的侧压力。
混凝土作用于模板的侧压力，根据测定，随混凝土的浇筑高度而增加，当浇筑高度达到某一临界时，侧压力就不再增加，此时的侧压力即为新浇筑混凝土的最大侧压力。
施工平台（栈桥）承载力计算书（12根桩基）一、单桩承载力验算1、计算公式Qu＝λsUΣq sui l iq sui、－桩周第i层土的极限侧阻；l i-桩周第i层土的厚度；λs-侧阻挤土效应系数；2、基本参数参照设计图纸及《建筑施工手册第四版》可知：q su2=30kPa（粉砂）l2=8m，λs=0.83、单桩承载力Qu＝λsUΣq sui l i=0.8×3.14×0.6×30×8=361.73KN考虑0.5的安全系数，单桩承载力为241.2KN二、纵向钢梁受力计算本施工平台分配梁上铺设单拼36#b工字钢，其计算跨径为5.5m。
取最不利情况做受力计算（7棵工字钢中5棵受力，最边两棵工字钢不受力），所以单跨单棵工字钢受力为：70吨（整个施工平台）/2（两跨）/5（5棵工字钢受力）=7吨=70KN（1）抗弯强度计算1）跨中最大弯矩计算Mx=ql2/8l-计算跨径，l=5.5mq-均布荷载，q=70/5.5=12.73KN/mMx=(12.73×5.5×5.5)/8=48.14KN·m2）强度计算M x/W nx≤f-----------------------------由《钢结构设计规范》中查得M x-最大计算弯矩，M x=48.14KNmf-钢材抗弯强度设计值，f=215N/mm2W nx－工字钢的截面抵抗矩，取920.8mm3则：M x/nW nx=（48.14×1000）/920.8=52.28N/mm2<f=215N/mm2（2）抗剪承载力计算1）最大剪力V max=0.5×q×l=0.5×48.14×5.5=132.39KNl-计算跨径，l=5.5m2）抗剪计算Τmax=VS/It w≤f vV-计算截面沿腹板平面作用的剪力，V=132.39KNf v-钢材抗剪强度设计值，f v=125N/mm2S－36b工字钢面积矩541.2cm4I-36b工字钢的截面惯性矩16574cm3I/S=16574cm4/541.2cm3=31cmt w-腹板厚度，取12mmΤmax=VS/It w=(132.39×1000)/(31×10×12)=35.59/mm2<f v=125N/mm2（3）型钢变形计算5ql4/n384EI≤[f] --------------由《建筑施工脚手架实用手册》中查得q-荷载，q=48.14KN/ml-工字钢的跨径，l=5.5m。
CFG 桩、旋喷桩、水泥搅拌桩、粉喷桩等半刚性桩复合地基承载力计算人U=加∙* + 0∙（i 一加）∙A R式中：5：复合地基承载力特征值（KPa ）加：桩土面积置换率，A =—：桩身的截面面积（m2）4&：单桩竖向承载力特征值（KN ）,有单桩静载试验时取极限承载力之半即R a ^R υ, 无单桩静载试验时,按Ra=戒•工LtT i + A P q P 估算，q p 为桩端阻力（KPa ） d 为桩直径，L j 为第i 层土厚（m ）, τι为桩侧第i 层土的侧阻力（KPa ）0：桩间土承载力折减系数，无经验时取0.75〜0.95,天然地基承载力高时取较大值 匚：处理后桩间土承载力特征值，按经验取值，无经验时取天然地基承载力（KPa ）灰土桩、碎石桩、震冲碎石桩、砂桩、塑料排水板等柔性桩复合地基承载力计算//：为桩土应力比，n =丘,或π = ≤, d e 为等效当量圆直径，正三角布桩/=1.05»、正方 Lk 血形布桩/=1.13D 、矩形布桩4 =1.13JDQ2；心桩直径，粉土 n =1.5〜3,粘性土“=2〜4, /皿为桩的承载力特征值，余同前。
♦复合地基弹性模疑：ESP = [1 + m （n -1）]∙ E s , E S 为桩间土的地基弹性模量 ♦复合地基摩阻力：r f =[l+∕π（n-l ）]∙r j , %为桩间土的地基摩阻力 ♦桩的应力增加系数：μc =——-——，桩间土应力折减系数：μs =——*—— =β1 + 77/（H-I ）∖ + m （n -1）♦塑料排水量等效圆直径d p =a.2ih + d∖ α为渗透能力折减系数，取0.75,方板宽，3板厚。
上图左所示，阴影部分被三角形套住的部分合汁起来为一个半圆，桩径为d,梅花桩中心距为D,则置换率m ：ΓT -+ (l-m)∙∕u . =m ∙ f,k + d 一加)∙ f s ,k = [1 + W - D] ∙f s ,k1 Jld I πd 1 Zn = ⅛=TV =^ =丄% LΛ.D^囲迈 2 2 4 Tr上图右所示，若经检测复合地基承载力仍不够，需在三角形中加打一根桩予以补强时，则置换率m ：1 πd 1 和23 TUl 2ZH=Λ = +-= ^ =丄⅞1、庁 n2 √3 n 2 2√32 2 4 3π♦正三角形梅花桩根数计算：上图左所示，2个边长为D 的正三角形所框住的桩截而刚好是一个整圆（即单根桩）,1 .若处理而积S 范围内桩的根数为N,则按比例公式类推计•算有：2∙-∙sin60o ∙D 2:1 = S:7V,所以有：2S S SN = K 丽=E 莎"咖歹用EZ 取整函数公式有：NfT 二.正方形布桩的复合地基置换率m 值的计算上图右所示，若经检测复合地基承载力仍不够，需在正方形中加打一根桩予以补强时，则置换率m ：.1 ml 2 加/2 τal 2In= ^= 4 4__=^ = £. 1A l ） D2 D ）♦正方形布桩根数计算：上图左所示，1个边长为D 的正方形所框住的桩截而刚好是一个整圆（即单根桩）,S若处理而积S 范围内桩数为N,则按比例有：D 21∖ = S ∙.N,用EXCel 函数取整：N = -T = INTZr三.矩形网格布桩的复合地基置换率m 值的计算≈0.9069∣- 2J 〃卜/d ID )∖D, {∖.05D)2≈((I 、2J d ' 2 "d'k0.606D yIdJ D 2∙COS 30OJ°上图左所示，阴影部分被正方形套住的部分合计起来为一个圆，桩径为d,桩中心距为D,则置换率m ：.1 ΛZ ∕2ml 2A 4∙-∙—— —— 八2 加=虫=」=丄=兰• 1 AD D 2 D 24 ∖D ） ≈0∙785‰d 1.1280.d e ≈∖Λ3D,≈1.5708∣ ≤VD 1≈1.05D√∕r ≈ 0.61D0.8OZ)0.7979D•当Di=D 2=D,亦即0=60。
