plc课程设计(水塔水位控制模拟)

辽宁工程技术大学电气控制技术与PLC 课程设计设计题目水塔水位PLC自动控制系统指导教师院（系、部）电气与控制工程学院专业班级学号姓名日期电气控制技术与PLC课程设计任务书摘要随着现代社会生产的发展和技术进步，现代工业自动化生产水平的日益提高，微电子技术的飞速发展，在继电器控制系统的基础上产生了一种新型的工业控制装置——可编程控制器。

随着科技的发展和现实暴露的一些问题，以便能更快捷更方便的完成一些任务，在工农业生产过程中，经常需要对水位进行测量和控制。

水位控制在日常生活中应用也相当广泛，比如水塔、地下水、水电站等情况下的水位控制。

而水位检测可以有多种实现方法，如机械控制、逻辑电路控制、机电控制等。

本文采用PLC进行主控制，在水箱上安装一个自动测水位装置。

利用水的导电性连续地全天候地测量水位的变化，把测量到的水位变化转换成相应的电信号，主控台应用MCGS 组态软件对接收到的信号进行数据处理，完成相应的水位显示、故障报警信息显示、实时曲线和历史曲线的显示，使水位保持在适当的位置关键词：PLC(Programmable Logic Controller)、自动化、水塔水位目录1概论 .................................. 错误！未定义书签。

1.1 可编程序控制器简介............... 错误！未定义书签。

1.2 PLC的工作原理.................... 错误！未定义书签。

1.3 PLC的特点 ....................... 错误！未定义书签。

1.4 PLC的选择 ....................... 错误！未定义书签。

2 水塔水位自动控制系统方案设计.......... 错误！未定义书签。

3 水塔水位自动控制系统硬件设计.......... 错误！未定义书签。

3.1水塔水位控制系统设计要求.......... 错误！未定义书签。

成绩：可编程控制器原理及应用课程设计报告设计题目：水塔水位控制模拟学生姓名：黄博新班级：机械电子工程082学号：200810834209指导老师：刘芹设计时间：2011.01目录1. 系统描述及控制要求 (3)1.1 系统描述 (3)1.2 控制要求 (3)2. 控制系统分析与实现 (4)2.1 I/O分配表 (4)2.2 I/O接线图 (4)2.3 流程图 (5)2.4 梯形图和指令表 (6)2.5 程序仿真........................................ 错误!未定义书签。

2.6 程序调试 (8)2.7时序图 (12)3. 心得体会 ............................. 错误!未定义书签。

4. 参考文献 ............................. 错误!未定义书签。

1系统描述及控制要求1.1系统功能描述在水塔水位控制实验区完成本课程设计，当水池水位低于水池低水位界（S4为ON 表示），阀Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。

当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转抽水。

当水塔水位高于水塔高水位界时电机M停止。

面板中S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M1为抽水电机，Y为水阀。

图1S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M为抽水电机，Y为水阀。

1.2控制要求（1） S4为ON时，Y灯亮，四秒后，Y灯闪烁，闪烁频率为0.5秒，其中：四秒延时用定时器T2控制，0.5秒闪烁用定时器T1控制（2） S3为ON时，Y灯熄灭（3） S4为OFF且S2为ON时，M灯亮（4） S1为ON时，M灯熄灭2 控制系统分析与实现2.1 I/O 分配表表12.2 I/O 接线图图2X001X002X003X004COMY001Y002COM✞✞S1 S2 S3 S4MYFX1S2.3 流程图图32.4 梯形图和指令表图4图52.5 程序仿真（1）打开GX Developer软件，并新建一个工程，选择FXCPU系列中FX1S的PLC类型，接着单击“确定”按钮；（2）根据自己编写的程序，写入程序；（3）写完程序，单击鼠标右键，选择“程序编译”选项，使程序由“写入状态”进入“读出状态”；（4）单击工具栏中“梯形图逻辑测试启动/结束”按钮，进入仿真界面。

p l c课程设计（水塔水位控制模拟）成绩：可编程控制器原理及应用课程设计报告设计题目：水塔水位控制模拟学生姓名：黄博新班级：机械电子工程082学号：200810834209指导老师：刘芹设计时间：2011.01目录2.6 程序调试 (7)2.7 时序图 (11)1系统描述及控制要求1.1系统功能描述在水塔水位控制实验区完成本课程设计，当水池水位低于水池低水位界（S4为ON 表示），阀Y打开进水（Y为ON）定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。

当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转抽水。

当水塔水位高于水塔高水位界时电机M停止。

面板中S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M1为抽水电机，Y为水阀。

图1S1表示水塔的水位上限，S2表示水塔水位下限，S3表示水池水位上限，S4表示水池水位下限，M为抽水电机，Y为水阀。

1.2控制要求（1） S4为ON时，Y灯亮，四秒后，Y灯闪烁，闪烁频率为0.5秒，其中：四秒延时用定时器T2控制，0.5秒闪烁用定时器T1控制（2） S3为ON时，Y灯熄灭（3） S4为OFF且S2为ON时，M灯亮（4） S1为ON时，M灯熄灭2 控制系统分析与实现2.1 I/O 分配表表12.2 I/O 接线图图2X001X002X003X004COMY001Y002COM✞✞S1 S2 S3 S4MYFX1S2.3 流程图图32.4 梯形图和指令表图4图52.5 程序仿真（1）打开GX Developer软件，并新建一个工程，选择FXCPU系列中FX1S的PLC类型，接着单击“确定”按钮；（2）根据自己编写的程序，写入程序；（3）写完程序，单击鼠标右键，选择“程序编译”选项，使程序由“写入状态”进入“读出状态”；（4）单击工具栏中“梯形图逻辑测试启动/结束”按钮，进入仿真界面。

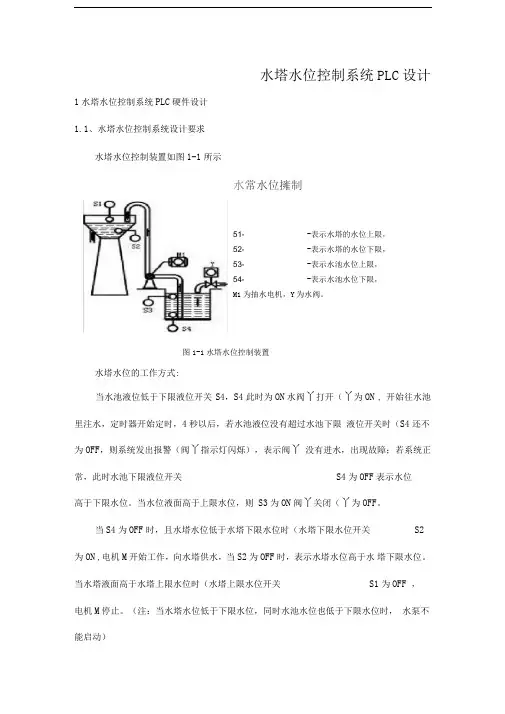

水塔水位控制系统PLC设计1水塔水位控制系统PLC硬件设计1.1、水塔水位控制系统设计要求水塔水位控制装置如图1-1所示水常水位擁制51- -表示水塔的水位上限，52- -表示水塔的水位下限，53- -表示水池水位上限，54- -表示水池水位下限，M1为抽水电机，Y为水阀。

图1-1水塔水位控制装置水塔水位的工作方式:当水池液位低于下限液位开关S4，S4此时为ON水阀丫打开（丫为ON , 开始往水池里注水，定时器开始定时，4秒以后，若水池液位没有超过水池下限液位开关时（S4还不为OFF，则系统发出报警（阀丫指示灯闪烁），表示阀丫没有进水，出现故障；若系统正常，此时水池下限液位开关S4为OFF表示水位高于下限水位。

当水位液面高于上限水位，则S3为ON阀丫关闭（丫为OFF。

当S4为OFF时，且水塔水位低于水塔下限水位时（水塔下限水位开关S2 为ON ,电机M开始工作，向水塔供水，当S2为OFF时，表示水塔水位高于水塔下限水位。

当水塔液面高于水塔上限水位时（水塔上限水位开关S1为OFF ，电机M停止。

（注：当水塔水位低于下限水位，同时水池水位也低于下限水位时，水泵不能启动）1.2水塔水位控制系统主电路水塔水位控制系统主电路如图1-2所示:图1-2水塔水位控制系统主电路1.3、I/O接口分配水塔水位控制系统PLC的I/O接口分配如表1-1所示。

1.4、水塔水位控制系统的I/O 接线图这是一个单体控制小系统，没有特殊的控制要求，它有5个开关量，开关量输出触点数有8个，输入、输出触点数共有13个，只需选用一般中小型控制器 即可。

据此，可以对输入、输出点作出地址分配，水塔水位控制系统的I/O 接线图如图1-3所示-QC I \~220V图1-3水塔水位控制系统的I/O 接线图2、水塔水位控制系统PLC 软件设计 2.1程序流程图水塔水位控制系统的PLC 控制流程图，根据设计要求，控制流程图如图 2-1所示。

SB 传感器1传感器2 传感器3传感器4 10.0 I0.1I0.2I0.3I0.4Q0.1 Q0.2Q0.3Q0.4 Q0.5Q0.6 Q0.7KMI KM水池下位指示灯 水池上位指示灯 水塔下位指示灯 水塔下位指示灯 报警指示灯1M图2-1 水塔水位控制系统的PLC控制流程图2.2梯形图程序设计及工作过程分析梯形图编程语言是一种图形化编程语言，它沿用了传统的继电接触器控制中的触点、线圈、串并联等术语和图形符号，与传统的继电器控制原理电路图非常相似，但又加入了许多功能强而又使用灵活的指令，它比较直观、形象，对于那些熟悉继电器一接触器控制系统的人来说，易被接受。

项目十一 PLC控制水塔水位教案（理论）
2、跳转指令
二、I/O分配表
三、PLC的梯形图编写
四、PLC的外部接线图
项目九 PLC控制水塔水位教案（实训）
3. 培养学生实训操作的规范意识、节约意识，强化安全意识。

一、各组长按照器材列表准备实训器材。

活动一：在教师引领、实训组长示范下，按任务规范要求，进行单项技能训练（2课时）任务1：确定I/O分配表，画出外部接线图（20分钟）
任务2：完成PLC外部接线（20分钟）
（1）先将PLC的供电电路接好。

（2）按接线图要求，在实训板上进行水塔供水模块的接线。

（3）线芯全部接入接线端子内，且连接牢靠。

任务3：编写梯形图程序（20分钟）
（1）分步骤编写出泵控制程序、电磁阀控制程序、手动控制程序。

（2）起动GX Developer软件——创建新工程——梯形图编辑——写入程序——按“F4”键变换程序。

任务4：程序调试（10分钟）
（1）对线路进行通电前的检测。

确保电路无误后，通电观察PLC的指示灯的亮灭是否正确。

（2）写入PLC。

（写入程序时将PLC开关拨至stop；检查无误后拨回run状态等待测试）（3）在教师指导下进行空载及系统调试。

活动二：项目考核（40min/人） 2课时
单项训练考核完成，分组进行技能考核，记录实训成绩，进行项目总结，完成任务工单。

水塔水位控制系统P L C设计HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】水塔水位控制系统PLC设计1、水塔水位控制系统PLC硬件设计、水塔水位控制系统设计要求水塔水位控制装置如图1-1所示控制装置水塔水位的工作方式：当水池液位低于下限液位开关S4，S4此时为ON，水阀Y打开（Y为ON），开始往水池里注水，定时器开始定时，4秒以后，若水池液位没有超过水池下限液位开关时（S4还不为OFF），则系统发出报警（阀Y指示灯闪烁），表示阀Y没有进水，出现故障；若系统正常，此时水池下限液位开关S4为OFF,表示水位高于下限水位。

当水位液面高于上限水位，则S3为ON，阀Y关闭（Y为OFF）。

当S4为OFF时，且水塔水位低于水塔下限水位时（水塔下限水位开关S2为ON），电机M开始工作，向水塔供水，当S2为OFF时，表示水塔水位高于水塔下限水位。

当水塔液面高于水塔上限水位时（水塔上限水位开关S1为OFF），电机M停止。

（注：当水塔水位低于下限水位，同时水池水位也低于下限水位时，水泵不能启动）水塔水位控制系统主电路水塔水位控制系统主电路如图1-2所示：图1-2 水塔水位控制系统主电路、I/O接口分配水塔水位控制系统PLC的I/O接口分配如表1-1所示。

这是一个单体控制小系统，没有特殊的控制要求，它有5个开关量，开关量输出触点数有8个，输入、输出触点数共有13个，只需选用一般中小型控制器即可。

据此，可以对输入、输出点作出地址分配，水塔水位控制系统的I/O接线图如图1-3所示。

图1-3 水塔水位控制系统的I/O接线图2、水塔水位控制系统PLC软件设计程序流程图水塔水位控制系统的PLC控制流程图，根据设计要求，控制流程图如图2-1所示。

图2-1 水塔水位控制系统的PLC控制流程图梯形图程序设计及工作过程分析梯形图编程语言是一种图形化编程语言，它沿用了传统的继电接触器控制中的触点、线圈、串并联等术语和图形符号，与传统的继电器控制原理电路图非常相似，但又加入了许多功能强而又使用灵活的指令，它比较直观、形象，对于那些熟悉继电器一接触器控制系统的人来说，易被接受。

水塔水位winccplc课程设计一、课程目标知识目标：1. 学生能理解WINCC与PLC在水塔水位监控系统中的应用和交互原理；2. 学生能掌握WINCC组态软件的基本操作，包括创建项目、配置变量、设计监控界面；3. 学生能了解PLC编程中与水塔水位控制相关的基本逻辑和指令。

技能目标：1. 学生能通过实践操作，完成WINCC与PLC的连接和通信设置；2. 学生能运用PLC编程实现对水塔水位的自动控制，包括启停水泵、报警等；3. 学生能运用WINCC设计出直观、易操作的水塔水位监控界面。

情感态度价值观目标：1. 学生在课程学习过程中，培养对自动化控制技术的兴趣和热情；2. 学生通过小组合作，提高团队协作能力和解决问题的能力；3. 学生能认识到自动化技术在工业生产和日常生活中的重要性，增强社会责任感和创新意识。

课程性质：本课程为实践性较强的课程，结合理论知识与实际操作，培养学生的动手能力和实际应用能力。

学生特点：学生具备一定的计算机操作基础，对PLC和WINCC有一定了解，但对实际应用中的复杂系统控制尚缺乏经验。

教学要求：教师需引导学生结合理论知识，注重实践操作，关注学生在操作过程中遇到的问题，及时给予指导和解答，以提高学生的实际应用能力。

同时，注重培养学生的团队协作能力和创新思维。

通过本课程的学习，使学生能够将所学知识应用于实际工程案例中，提高解决实际问题的能力。

二、教学内容1. 理论知识：- PLC基础知识：PLC的结构、工作原理、编程语言及指令系统；- WINCC基础知识：WINCC软件功能、组态过程、变量管理及监控界面设计。

2. 实践操作：- 水塔水位控制系统设计：根据水塔水位要求，设计PLC控制程序；- WINCC与PLC连接：配置WINCC与PLC通信参数，实现数据交换；- 监控界面设计：利用WINCC设计水塔水位监控界面，实现实时监控和报警功能。

3. 教学大纲：- 第一周：PLC基础知识学习，理解PLC在水塔水位控制系统中的作用；- 第二周：学习WINCC基础知识，掌握组态软件的基本操作；- 第三周：实践操作，分组进行水塔水位控制系统的设计与编程；- 第四周：调试与优化，完善水塔水位监控系统，进行成果展示。

辽宁工程技术大学电气控制技术与PLC 课程设计设计题目水塔水位PLC自动控制系统指导教师院（系、部）电气与控制工程学院专业班级学号姓名日期电气控制技术与PLC课程设计任务书摘要随着现代社会生产的发展和技术进步，现代工业自动化生产水平的日益提高，微电子技术的飞速发展，在继电器控制系统的基础上产生了一种新型的工业控制装置——可编程控制器。

随着科技的发展和现实暴露的一些问题，以便能更快捷更方便的完成一些任务，在工农业生产过程中，经常需要对水位进行测量和控制。

水位控制在日常生活中应用也相当广泛，比如水塔、地下水、水电站等情况下的水位控制。

而水位检测可以有多种实现方法，如机械控制、逻辑电路控制、机电控制等。

本文采用PLC进行主控制，在水箱上安装一个自动测水位装置。

利用水的导电性连续地全天候地测量水位的变化，把测量到的水位变化转换成相应的电信号，主控台应用MCGS 组态软件对接收到的信号进行数据处理，完成相应的水位显示、故障报警信息显示、实时曲线和历史曲线的显示，使水位保持在适当的位置关键词：PLC(Programmable Logic Controller)、自动化、水塔水位目录1概论 ................................... 错误!未定义书签。

1.1 可编程序控制器简介................ 错误!未定义书签。

1.2 PLC的工作原理..................... 错误!未定义书签。

1.3 PLC的特点 ........................ 错误!未定义书签。

1.4 PLC的选择 ........................ 错误!未定义书签。

2 水塔水位自动控制系统方案设计........... 错误!未定义书签。

3 水塔水位自动控制系统硬件设计........... 错误!未定义书签。

3.1水塔水位控制系统设计要求........... 错误!未定义书签。

河南机电高等专科学校水塔水位PLC控制课程设计报告1. 课程设计目的（1）利用PLC构成水塔水位（液位）控制系统。

（2）了解自动控制的工作原理及设备在日常生活中的应用。

2.课程设计题目和要求水塔水位的模拟控制情况如图所示。

（1）初始状态：水箱没有水，液位开关S断开（S为OFF）。

（2）控制要求：本装置上电后，按动启动按钮，电动阀Y通电（Y为ON），水箱开始注水；当水箱水位达到S4高度后，液位开关S4闭合（S4为ON），当水箱水位达到S3高度（水满）时，液位开关S3闭合（S3为ON），注水电动阀Y断电（Y为OFF），水箱停止注水；此后，随着水塔水泵抽水过程的进行，水箱液面逐渐降低，液位开关S3（S3=OFF）复位；随着抽水过程的继续进行，水箱液面继续降低，当液面低于开关S时，液位开关S4复位（S4为OFF），电动阀Y再次通电（Y为ON），水箱（自动）注水，当水位达到S时再次停止注水。

如此循环，使水箱水位保持在S3~S4之间。

当水箱水位高于S液位，并且水塔水位低于水塔最低允许液面开关S（液位开关S2为OFF）时，水泵电动机M开始运行，向水塔抽水；当液面达到最高液位开关S1时，水塔电动机M停止抽水（M为OFF）。

此循环控制使得水塔水位自动保持在S1~S2之间3.设计内容3.1、PLC的介绍可编程控制器是60年代末在美国首先出现的，当时叫可编程逻辑控制器PLC （ProgrammableLogicController），目的是用来取代继电器。

以执行逻辑判断、计时、计数等顺序控制功能。

提出PLC概念的是美国通用汽车公司。

PLC的基本设计思想是把计算机功能完善、灵活、通用等优点和继电器控制系统的简单易懂、操作方便、价格便宜等优点结合起来，控制器的硬件是标准的、通用的。

根据实际应用对象，将控制内容编成软件写入控制器的用户程序存储器内,使控制器和被控对象连接方便。

70年代中期以后，PLC已广泛地使用微处理器作为中央处理器，输入输出模块和外围电路也都采用了中、大规模甚至超大规模的集成电路，这时的PLC已不再是仅有逻辑(Logic)判断功能，还同时具有数据处理、PID调节和数据通信功能。

水塔水位plc课程设计一、课程目标知识目标：1. 学生能理解PLC（可编程逻辑控制器）的基本原理及其在水塔水位控制中的应用；2. 学生能够掌握水塔水位控制系统的设计流程，包括传感器的使用、PLC编程以及执行机构的控制；3. 学生能够解释水位控制中涉及到的物理概念，如液位、压力、浮力等，并与实际控制系统相结合。

技能目标：1. 学生能够操作PLC编程软件，设计并实现简单的水位控制程序；2. 学生能够运用问题解决策略，对水位控制系统进行调试和故障排除；3. 学生通过小组合作，能够协同完成一个综合性的水塔水位PLC控制项目。

情感态度价值观目标：1. 学生将培养对自动化控制技术的兴趣，认识到其在工业和日常生活中的重要性；2. 学生通过实践活动，培养创新意识和工程思维，增强解决实际问题的信心；3. 学生在小组合作中学会尊重他人意见，培养团队协作精神和责任感。

课程性质分析：本课程属于技术应用型课程，结合物理原理与工程技术，强调理论与实践的结合。

学生特点分析：考虑到学生处于高年级，具备一定的物理知识和逻辑思维能力，能够理解较为复杂的控制系统，并具备初步的PLC操作能力。

教学要求：课程需以学生为中心，采用项目驱动教学法，鼓励学生动手实践，通过实际操作达到知识的内化和技能的提升。

通过具体的学习成果分解，教师可以有效地进行教学设计和评估，确保学生在知识掌握、技能应用和情感态度价值观形成方面均能取得实质性进步。

二、教学内容1. PLC基础原理- PLC的结构与工作原理- 常见输入/输出设备的使用2. 水塔水位控制系统组成- 液位传感器的种类及原理- 执行机构（如水泵、阀门）的控制方法3. PLC编程技术- PLC编程语言（梯形图、指令列表等）- 水位控制程序设计步骤及技巧4. 系统调试与优化- PLC程序的下载与上传- 系统调试方法及故障排除5. 综合项目实践- 小组合作设计水塔水位控制项目- 项目实施与评价教学内容依据课程目标，结合教材相关章节，确保科学性和系统性。

PLC控制水塔液位及温度控制程序设计
一：设计目的：
1、用PLC构成水塔液位和温度的自动控制系统。

2、了解PLC在实际生活中的应用。

二：控制要求：
（1）闭合水池低液位开关，驱动电磁阀打开，开始进水同时进行加热和搅拌，使水受热均匀，当水位到达水池高液位时，停止加水，但还可以加热，直到加热到温度为20度到30度之间为止，同时驱动蜂鸣器发出声音提醒。

（2）在蜂鸣器提醒的期间可以打开水塔低液位开关，启动抽水电机向水塔抽水并同时停止加热和搅拌。

直到到达水塔的高液位停止抽水。

三：设计参考：
1、输入：
2、输出：
X1 水塔高液位控制开关S1 Y0 电磁阀
X2 水塔低液位控制开关S2 Y1 抽水电动机
X3 水池高液位控制开关S3 Y2 加热器
X4 水池低液位控制开关S4 Y3 搅拌器
C5 温度传感器S5 Y4 蜂鸣器
四：设计流程图为：
五：水塔控制示意图：
六：硬件连接图如下：
七：由以上的分析可得梯形图如下：
八：从上梯形图可以看出，闭合X4后，一直进行加水并加热，直到水池充满，当热量到达20到30度之间蜂鸣器开始提醒，这之间可以打开水塔的低液位的开关，此时抽水机工作，关闭加热和搅拌，直到到达水塔高液位，整个系统停止工作。

水塔水位控制模拟plc实验报告一、实验目的本实验旨在通过使用PLC进行水塔水位控制模拟，提高学生对于PLC控制系统的理解和应用能力。

二、实验原理1. 水塔水位控制模拟：本实验中，通过使用PLC对水泵进行控制，以达到对于水塔内部水位的控制。

当水塔内部水位过低时，PLC会向电磁阀发送信号，打开电磁阀并启动水泵；当水塔内部水位过高时，PLC会向电磁阀发送信号，关闭电磁阀并停止水泵。

2. PLC控制系统：PLC是一种可编程逻辑控制器，其主要功能是对于各种工业自动化设备进行逻辑运算和数据处理。

PLC由输入输出模块、中央处理器、存储器等组成，并且可以通过编程来实现对于各种设备的控制。

三、实验器材1. PLC：S7-200；2. 电磁阀：24V DC；3. 水泵：220V AC；4. 传感器：浮球开关；5. 电源：220V AC。

四、实验步骤1. 连接电路：将浮球开关连接至输入模块中，并将电磁阀和水泵连接至输出模块中。

2. 编写PLC程序：根据实验要求，编写PLC程序，实现对于水塔内部水位的控制。

具体程序如下：(1) 定义输入输出口：I0.0：浮球开关；Q0.0：电磁阀；Q0.1：水泵。

(2) 编写主程序：当浮球开关状态为1时，即水塔内部水位过低时，PLC向电磁阀发送信号打开，并启动水泵；当浮球开关状态为0时，即水塔内部水位过高时，PLC向电磁阀发送信号关闭，并停止水泵。

3. 上传程序至PLC：使用STEP 7-Micro/WIN软件将编写好的程序上传至PLC中。

4. 进行实验验证：对于实验进行验证，在不同的水位情况下观察电磁阀和水泵的运行情况，并记录数据进行分析。

五、实验结果通过本次实验，成功地使用PLC对于水塔内部的水位进行了控制，并且在不同的情况下进行了验证。

通过观察数据可以得出结论，在不同的情况下，PLC都能够准确地控制电磁阀和水泵的运行，并且达到了预期的效果。

六、实验总结通过本次实验，我们对于PLC控制系统的原理和应用有了更深入的了解，同时也提高了我们的实践能力。

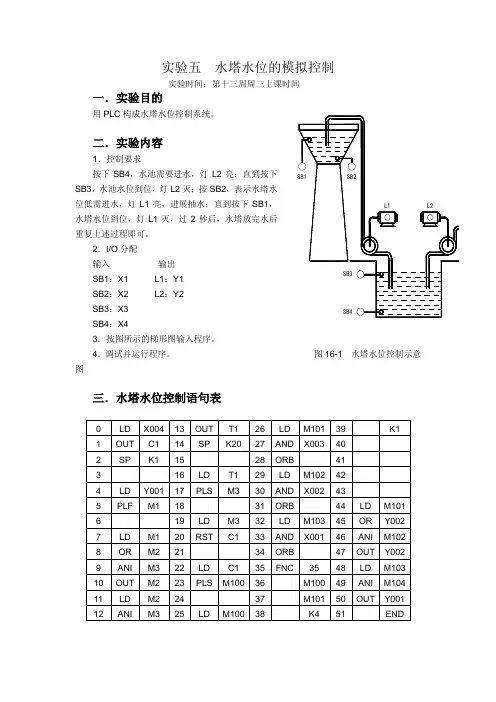

水塔自动控制一.实验目的学会利用PLC控制自动供水设备。

二.实验器材1. 可编程控制器实验台1台2. PLC-DEMO009水塔水位自动控制模拟实验板1块3. PC机或FX-20P-E编程器（自备）1台4. 编程电缆1根5. 自锁式连接导线（或扁平线）若干根三．实验原理与实验步骤1. 水塔水位自动控制，模拟实验板结构如图所示。

2. 本实验利用6个LED来指示水位的高低和电机的工作状态。

其中4个LED显示水位的高低，2个显示电机的工作状态。

3. 控制要求：（1）当水池水位低于低水位界L4时（L4=ON），阀M2打开进水；当水池水位高于高水位界时（L3=ON）;则阀M2关闭。

（2）当水塔水位低于低水位界L2时（L2=ON）,且水位高于低水位界；则抽水电机M1打开。

（3）当水塔水位高于高水位界时，则M1关闭。

（4）若在抽水过程中，水池水位下降到低水位界，则M1也关闭。

4. 实验步骤（1）打开实验台电源，PLC与编程器或PC机连接。

（2）根据具体情况编制输入程序，并检查是否正确。

（3）按图接线，实验台与PLC-DOME009连接，检查连线是否正确。

（4）启动设备，观察运行结果是否正确。

四．设计程序清单I/O分配指令表0 LD X0001 OUT Y0052 LDI X0033 ANI X0004 ANI Y0045 OUT Y0026 LD X0037 OUT Y0008 LD X0029 OUT Y00110 LD X00111 OUT Y00312 LD X00013 OUT Y00414 END梯形图接线图※FX系列的输出继电器的公共端：FX2N－32MR为COM0～COM4;FX2N－48MR为COM0～COM5; FX1N－60MR为COM0～COM7。

目录摘要 (3)第一章绪论 (3)可编程操纵器的产生 (4)1.2PLC的进展 (7)1.3PLC的大体结构 (8)1.4PLC特点 (17)1.5PLC的工作原理 (19)梯形图程序设计及工作进程分析 (22)第二章水塔水位系统PLC硬件设计 (26)要求独立完成水塔水位操纵PLC系统设计与调试。

(26)水塔水位系统操纵电路 (28)2.3输入/输出分派 (29)2.3.1 列出水塔水位操纵系统PLC的输入/输出接口分派表.. 292.3.2 水塔水位系统的输入/输出设备 (30)第三章水塔水位操纵系统PLC软件设计 (32)3.1工作进程 (32)程序流程图 (33)梯形图 (35)3.4水塔水位操纵系统梯形图的对应指令表 (36)第四章设计总结 (37)辞谢 (39)参考文献 (41)水塔水位操纵PLC系统设计姓名：XXX[摘要] 在工农业生产进程中，常常需要对水位进行测量和操纵。

水位操纵在日常生活中应用也相当普遍，比如水塔、地下水、水电站等情形下的水位操纵。

而水位检测能够有多种实现方式，如机械操纵、逻辑电路操纵、机电操纵等。

本文采纳PLC进行主操纵，在水箱上安装一个自动测水位装置。

利用水的导电性持续地全天候地测量水位的转变，把测量到的水位转变转换成相应的电信号，主控台应用MCGS组态软件对接收到的信号进行数据处置，完成相应的水位显示、故障报警信息显示、实时曲线和历史曲线的显示，使水位维持在适当的位置。

[关键词] 水位操纵、三菱PLC fx2n第一章绪论可编程操纵器是二十世纪七十年代进展起来的操纵设备，是集微处置器、贮存器、输入/输出接口与中断于一体的器件，已经被普遍应用于机械制造、冶金、化工、能源、交通等各个行业。

运算机在操作系统、应用软件、通行能力上的飞速进展，大大增强了可编程操纵器通信能力，丰硕了可编程操纵器编程软件和编程技术，增强了PLC进程操纵能力。

因此，不管是单机仍是多机操纵、是流水线操纵仍是进程操纵，都能够采纳可编程操纵器，推行和普及可编程操纵器的利用技术，对提高我国工业自动化生产及生产效率都有十分重要的意义。

水塔水位plc课程设计一、课程目标知识目标：1. 理解PLC（可编程逻辑控制器）的基础知识，掌握其工作原理及在水塔水位控制系统中的应用；2. 学习并掌握水塔水位控制系统的组成、功能及运行过程；3. 掌握使用PLC进行水塔水位控制程序的编写和调试。

技能目标：1. 能够运用所学知识，设计出符合实际需求的水塔水位PLC控制系统；2. 培养学生动手操作、团队协作和解决问题的能力，提高学生的工程实践技能；3. 培养学生通过PLC编程实现对水塔水位进行自动化控制的能力。

情感态度价值观目标：1. 激发学生对自动化控制技术的兴趣，提高学生的学习热情；2. 培养学生严谨、细致、负责的工作态度，增强学生对工程实践的认识；3. 培养学生关注环境保护，认识到自动化技术在节能环保方面的重要作用。

课程性质：本课程为实践性较强的课程，结合理论知识，着重培养学生的动手能力和实际应用能力。

学生特点：学生具备一定的PLC基础知识，具有较强的学习兴趣和动手欲望，喜欢探索新知识，但实践经验不足。

教学要求：结合学生特点，注重理论与实践相结合，强化实践操作环节，引导学生主动参与，提高学生的综合能力。

在教学过程中，将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 理论知识：- PLC基础知识：工作原理、结构组成、功能特点；- 水塔水位控制系统：系统组成、工作原理、控制需求；- PLC编程语言：指令系统、编程技巧、程序调试。

2. 实践操作：- 水塔水位PLC控制系统的设计：硬件选型、系统搭建、程序编写；- PLC编程软件的使用：软件操作、程序下载、调试与优化；- 实际案例分析与操作：分析水塔水位控制案例，进行实际操作，体验系统运行过程。

3. 教学大纲：- 第一阶段：PLC基础知识学习，使学生了解PLC的工作原理、结构组成及功能特点；- 第二阶段：水塔水位控制系统理论学习，使学生掌握系统组成、工作原理及控制需求；- 第三阶段：PLC编程语言学习，培养学生具备编程能力；- 第四阶段：实践操作，使学生能够独立设计并实现水塔水位PLC控制系统。

水塔水位的PLC控制设计院系名称：机电学院班级：机自074学号：4416指导教师：靳继勇姓名：石亚罕日期：2010 年9 月16一、目录一、目录 (1)二、前言 (2)三、设计任务书 (3)四、控制方案的选择 (4)六、硬件的选择 (5)（1）肯定Plc的cpu的型号 (5)（2）液位传感器的选用 (5)7、信号指示的设计 (5)八、采用顺序启动 (5)五、输入输出的分派 (5)六、PLC接线图 (7)七、主线路原理图 (8)八、控制电路 (9)九、操作面板 (10)十、系统操作说明 (10)十一、系统的调试说明和注意事项 (11)10、调试说明 (11)1一、 ............................................................................................... 注意事项11十二、参考书目 (11)十三、附录1：系统梯形图 (12)十四、附录2：主程序 (16)十五、课设小结 (26)二、前言在工业控制进程中, 继电接触器控制系统因其没有运算、处置、通信等功能, 而不能完成复杂的控制方式, 20 世纪60 年代PLC 控制系统应运而生, 它综合了运算机技术、自动控制技术和通信技术等现代科技, 是现今工业自动控制的标准设备之一; 20 世纪70年代以后, 又接踵出现了集散控制系统DCS、现场总线控制系统FCS, 此刻和此后很长一段时刻内三种控制方式将并存。

可编程序控制器( P rogrammab le LogicCon t ro ller 简称PLC) 是一种专为在工业环境应用而设计的数字运算电子系统, 它将运算机技术、自动控制技术和通信技术融为一体, 成为实现单机、车间、工厂自动化的核心设备, 具有靠得住性高、抗干扰能力强、组合灵活、编程简单、维修方便等诸多长处。

随着技术的进步, 其控制功能由简单的逻辑控制、顺序控制进展为复杂的持续控制和进程控制, 成为自动化领域的三大技术支柱(PLC、机械人、CADö CAM ) 之一。
