线路断路(开路)或短路的实际检测方法

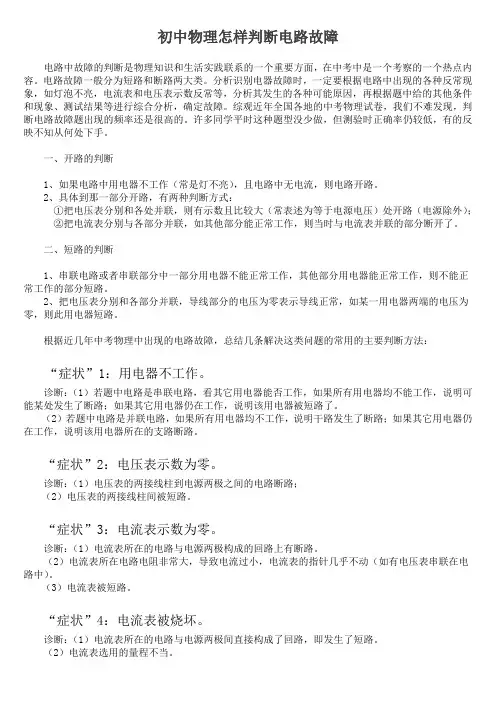

初中物理怎样判断电路故障电路中故障的判断是物理知识和生活实践联系的一个重要方面，在中考中是一个考察的一个热点内容。

电路故障一般分为短路和断路两大类。

分析识别电器故障时，一定要根据电路中出现的各种反常现象，如灯泡不亮，电流表和电压表示数反常等，分析其发生的各种可能原因，再根据题中给的其他条件和现象、测试结果等进行综合分析，确定故障。

综观近年全国各地的中考物理试卷，我们不难发现，判断电路故障题出现的频率还是很高的。

许多同学平时这种题型没少做，但测验时正确率仍较低，有的反映不知从何处下手。

一、开路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。

2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。

二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。

2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。

根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。

诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。

（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。

“症状”2：电压表示数为零。

诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。

“症状”3：电流表示数为零。

诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。

（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。

电气设备故障诊断法“六诊、九法、三先后、六先后”“六诊”口问、眼看、耳听、鼻闻、手摸、表测六种诊断方法，简单地讲就是通过“问、看、听、闻、摸、测”来发现电气设备的异常情况，从而找出故障原因和故障所在的部位。

前“五诊”是借人的感官对电气设备故障进行有的放矢的诊断，称为感官诊断，又称直观检查法。

同样，由于个人的技术经验差异，诊断结果也有所不同。

可以采用“多人会诊法”求得正确结论。

“表测”即应用电气仪表测量某些电气参数的大小，经过与正常数值对比，来确定故障原因和部位。

1、口问当一台设备的电气系统发生故障后，检修人员应和医生看病一样，首先要了解详细的“病情”。

即向设备操作人员或用户了解设备使用情况、设备的病历和故障发生的全过程。

如果故障发生在有关操作期间或之后，还应询问当时的操作内容以及方法、步骤。

总的来讲，了解情况要尽可能详细和真实，这些往往是快速找出故障原因和部位的关键。

2、眼看①、看现场根据所问到的情况，仔细查看设备外部状况或运行工况。

如设备的外形、颜色有无异常，熔丝有无熔断：电气回路有无烧伤、烧焦、开路、短路，机械部分有无损坏以及开关、刀闸、按钮插接线所处位置是否正确，改过的接线有无错误，更换的元件是否相符等：还要观察信号显示和仪表指示等。

②、看图纸和资料必须认真查阅与产生故障有关的电气原理图和安装接线图，应先看懂原理图，再看接线图，以“理论”指导“实践”。

看懂熟悉有关故障设备的电气原理图后，分析一下已经出现的故障与控制线路中的那一部分、那些电气元件有关，产生了什么毛病才能有所述现象。

接着，在分析决定检查那些地方，逐步查下去就能找出故障所在了。

3、耳听细听电气设备运行中的声响。

电气设备在运行中会有一定噪声，但其噪声一般较均匀且有一定规律，噪声强度也较低。

带带病运行的电气设备其噪声通常也会发生变化，用耳细听往往可以区别它和正常设备运行是噪声之差异。

利用听觉判断故障，虽说是一件比较复杂的工作。

但只要本着“实事求是”的科学态度，从实际出发，善于摸索规律，予以科学的分析，就能诊断出电气设备故障的原因和部位。

如何用万用表检测照明电路短路故障和开路故障摘要: 用万用表检测照明电路短路故障照明线路短路时,线路电流很大,熔丝迅速熔断,电路被切断。

若熔丝选择太粗,则会烧毁导线,甚至引起火灾。

照明线路短路的可能原因：接线错误,相线与零线相碰接;导线绝缘层损坏,在损坏处碰线...用万用表检测照明电路短路故障照明线路短路时,线路电流很大,熔丝迅速熔断,电路被切断。

若熔丝选择太粗,则会烧毁导线,甚至引起火灾。

照明线路短路的可能原因：接线错误,相线与零线相碰接;导线绝缘层损坏, 在损坏处碰线或接地;用电器具内部损坏;灯头内部松动致使金属片相碰短路, 灯头进水等。

我们可以采用电阻法检查故障所在。

电阻法就是使用万用表的电阻挡，测量导线间或用电器的电阻值，来判断短路部位的一种方法。

发生短路后，应断开配电板上的刀开关（或者断路器），并将所有用电器插头拔下来，全部切断电源。

用万用表置于R×100挡，测量相线和零线的电阻值。

如果指针趋于零(或产生偏转)，说明线路有短路(或漏电)现象。

逐段检查干线和各分支线路，必要时切断某一线路，测量两线的电阻，确定故障所在位置。

检修时,应先找出短路点,可用万用表的电阻挡在断电情况下进行电路分段、分区域检查。

从负载端开始往前端一步步检测，查看工作是线路造成还是元件造成的，就可以判断出来了。

排除短路故障点后,装接合格的熔丝再送电。

万用表检测照明线路开路故障照明线路开路时，电路无电压，照明灯不亮，用电器不能工作。

其原因有：熔丝熔断、导线断路、线头松脱、开关损坏等。

万用表检测照明线路开路故障时，在断开电源的情况下，可以用万用表电阻挡测量线路的通断情况；也可以在通电的情况下，用万用表交流电压挡测量线路的电压来确定故障点。

照明电路开路故障可分为全部开路、局部开路和个别开路3 种情形。

（1）全部开路这类故障主要发生在干线上，配电和计量装置中以及进户装置的范围内。

通常，首先应依次检查上述部分每个接头的连接处(包括熔体接线桩)，一般以线头脱离连接处这一故障最为常见；其次，检查各线路开关动、静触头的分合闸情况。

电器常用的检测方法（一）、直观法1．原理直观法是通过人的眼睛或其它感觉器官去发现故障、排除故障的一种检修方法。

2．应用直观法是最基本的检查故障的方法之一，实施过程应坚持先简单后复杂、先外面后里面的原则。

实际操作时，首先面临的是如何打开机壳的问题，其次是对拆开的电器内的各式各样的电子元器件的形状、名称、代表字母、电路符号和功能都能一一对上号。

即能准确地识别电子元器件。

作为直观法主要有两个方面的检查内容：其一是对实物的观察；其二是对图像的观察。

前者适合于各种检修场合，后者主要用于有图像的视频设备，如电视机等。

直观法检修时，主要分成以下三个步骤：（1）打开外壳之前的检查：观察电器的外表，看有无碰伤痕迹，机器上的按键、插口、电器设备的连线有元损坏等。

（2）打开机外壳后的检查：观察线路板及机内各种装置，看保险丝是否熔断；元器件有无相碰、断线；电阻有无烧焦、变色；电解电容器有无漏液、裂胀及变形；印刷电路板上的铜箔和焊点是否良好，有无已被他人修整、焊接的痕迹等，在机内观察时，可用手拨动一些元器件、零部件，以便直观法充分检查。

（3）通电后的检查：这时眼要看电器内部有无打火、冒烟现象；耳要听电器内部有无异常声音；鼻要闻电器内部有无炼焦味；手要摸一些管子、集成电路等是否烫手，如有异常发热现象，应立即关掉。

3．几点说明（1）直观法的特点是十分简便，不需要其它仪器，对检修电器的一般性故障及损坏型故障很有效果。

（2）直观法检测的综合性较强，它是同检修人员的经验、理论知识和专业技能等紧密结合起来的，要运用自如，需要大量地实践，才能熟练地掌握。

（3）直观法检测往往贯穿在整个修理的全过程，与其他检测方法配合使用时效果更好。

（二）、电阻法1．原理电阻法是利用万用表欧姆档测量电器的集成电路、晶体管各脚和各单元电路的对地电阻值，以及各元器件自身的电阻值来判断故障的一种检修方法。

2．应用电阻法是检修故障的最基本的方法之一。

一般而言，电阻法有"在线"电阻测量和"脱焊"电阻测量两种方法。

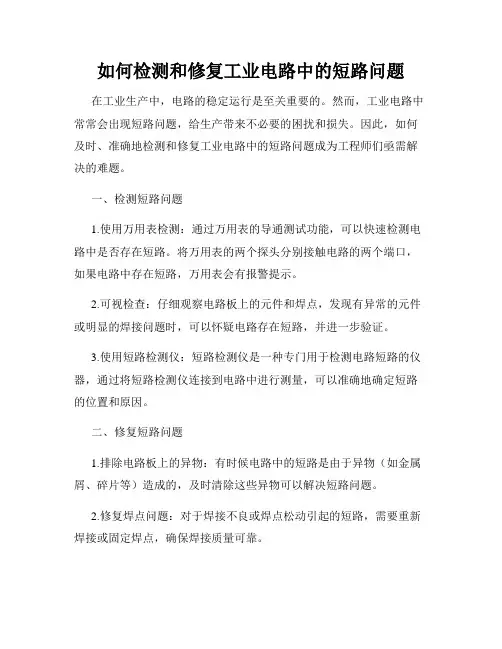

如何检测和修复工业电路中的短路问题
在工业生产中，电路的稳定运行是至关重要的。

然而，工业电路中常常会出现短路问题，给生产带来不必要的困扰和损失。

因此，如何及时、准确地检测和修复工业电路中的短路问题成为工程师们亟需解决的难题。

一、检测短路问题
1.使用万用表检测：通过万用表的导通测试功能，可以快速检测电路中是否存在短路。

将万用表的两个探头分别接触电路的两个端口，如果电路中存在短路，万用表会有报警提示。

2.可视检查：仔细观察电路板上的元件和焊点，发现有异常的元件或明显的焊接问题时，可以怀疑电路存在短路，并进一步验证。

3.使用短路检测仪：短路检测仪是一种专门用于检测电路短路的仪器，通过将短路检测仪连接到电路中进行测量，可以准确地确定短路的位置和原因。

二、修复短路问题
1.排除电路板上的异物：有时候电路中的短路是由于异物（如金属屑、碎片等）造成的，及时清除这些异物可以解决短路问题。

2.修复焊点问题：对于焊接不良或焊点松动引起的短路，需要重新焊接或固定焊点，确保焊接质量可靠。

3.更换受损元件：如果电路中的某个元件受损导致短路，需要及时更换这个受损元件，以恢复电路的正常运行。

通过以上方法，可以有效地检测和修复工业电路中的短路问题，确保电路的稳定运行，提高生产效率和质量。

同时，工程师们在日常工作中也应该加强对电路知识的学习和积累，以便更好地解决各类电路问题，促进工业生产的持续发展。

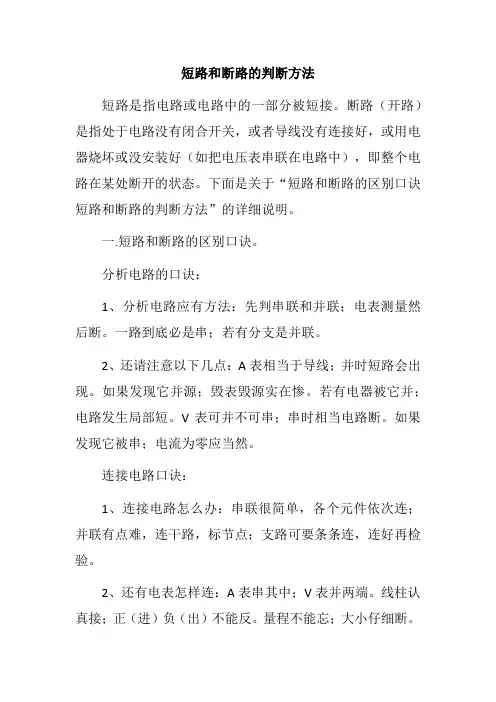

短路和断路的判断方法短路是指电路或电路中的一部分被短接。

断路（开路）是指处于电路没有闭合开关，或者导线没有连接好，或用电器烧坏或没安装好（如把电压表串联在电路中），即整个电路在某处断开的状态。

下面是关于“短路和断路的区别口诀短路和断路的判断方法”的详细说明。

一.短路和断路的区别口诀。

分析电路的口诀：1、分析电路应有方法：先判串联和并联；电表测量然后断。

一路到底必是串；若有分支是并联。

2、还请注意以下几点：A表相当于导线；并时短路会出现。

如果发现它并源；毁表毁源实在惨。

若有电器被它并；电路发生局部短。

V表可并不可串；串时相当电路断。

如果发现它被串；电流为零应当然。

连接电路口诀：1、连接电路怎么办：串联很简单，各个元件依次连；并联有点难，连干路，标节点；支路可要条条连，连好再检验。

2、还有电表怎样连：A表串其中；V表并两端。

线柱认真接；正（进）负（出）不能反。

量程不能忘；大小仔细断。

3、提醒你一点：无论串联或并联；电压表应后连。

二.短路和断路的判断方法。

1、先根据题给条件确定故障是断路还是短路：两灯串联时，如果只有一个灯不亮，则此灯一定是短路了，如果两灯都不亮，则电路一定是断路了；两灯并联，如果只有一灯不亮，则一定是这条支路断路，如果两灯都不亮，则一定是干路断路。

在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

2、根据开始一步再判断哪部分断路或短路。

例1：L1与L2串联在电路中，电压表测L2两端电压，开关闭合后，发现两灯都不亮，电压表有示数，则故障原因是什么？解：你先画一个电路图：两灯都不亮，则一定是断路。

电压表有示数，说明电压表两个接线柱跟电源两极相连接，这部分导线没断，那么只有L1断路了。

例2、L1与L2串联，电压表V1测L1电压，V2测L2电压。

闭合开关后，两灯都不亮。

则下列说法的正确是：A、若V1=0，V2示数很大，则L1短路而L2正常；B、若V1=0而V2示数很大，说明L2都断路。

家庭电路故障判断技巧初中
在初中阶段，了解家庭电路故障判断的基本技巧是很有帮助的。

以下是一些建议和技巧：
观察电器设备：如果某个电器设备突然停止工作，首先检查它是否处于正常工作状态，例如插头是否插好，电器设备是否打开，以及是否有明显的损坏迹象。

检查插座：插座可能是电路故障的源头。

确保插头插得紧，没有松动。

也要注意插座本身是否有损坏，如果有，需要及时更换。

使用测试笔：在初中阶段，可以使用简单的电路测试笔。

将测试笔插入插座孔中，如果测试笔发光，说明电源正常。

如果没有发光，可能存在电路故障。

断路器检查：家庭电路中通常安装有断路器。

如果某个区域的电器突然停止工作，检查断路器是否跳闸。

如果是跳闸了，可能是电路过载或者有短路。

查找短路：如果发现电路跳闸，可能是因为电路发生短路。

检查电器设备的线缆，看是否有损坏或者短路的迹象。

修复短路问题后，可以尝试重新接通电源。

注意电线温度：当电线发热或者有异常温度时，可能存在电路故障。

在安全的前提下，轻触电线表面，感受是否有明显的温度升高。

寻找专业帮助：如果初中生在以上方法中无法解决问题，或者涉及到更复杂的电路工作，建议寻求家长或者专业人士的帮助。

电路工作涉及到安全问题，确保在了解基本知识的前提下操作。

电缆测试技术一、 电缆故障性质的分析电力电缆故障是由于故障点的绝缘损坏而引起的，一般故障的类型大体上分为①低阻（短路）故障和断路故障；②高阻泄漏故障和闪络性故障两大类。

（一） 低阻故障和开路故障凡是电缆故障点绝缘电阻下降该电缆的特性阻抗，甚至直流电阻为零的故障均称为低阻故障或短路故障（注：这个定义是从采用脉冲反射法的角度，考虑到波阻抗不同对反射脉冲的极性变化的影响而下的。

对于电桥法，低阻故障的定义不受特性阻抗概念的限制。

）这里给出一个电缆特性阻抗的参考值：铝芯240m㎡截面积的电力电缆的特性阻抗约为10Ω；铝芯35m㎡截面积的电力电缆的特性阻抗约为40Ω。

其余截面积的铝芯电力电缆的特性阻抗可据此估算。

凡是电缆绝缘电阻无穷大或虽正常电缆的绝缘电阻值相同，但电压却不能馈至用户端的故障均称为开路（断路）故障。

（二） 高阻故障（包括高阻泄漏故障和闪络性故障） 电缆故障点的直流电阻大于该电缆的特性阻抗的故障均为高阻故障。

（1）高阻泄漏。

在作电缆高压绝缘试验时，泄漏电流随试验电压的增加而增加。

在试验电压升高到额定值时（有时还远远达不到额定值），泄漏电流超过允许值，称为高阻泄漏故障。

（2）闪络性故障，试验电压升至某值时，监视泄漏电流的电表指值突然升高，表针且呈闪络性摆动；电压稍下降时，此现象消失，但电缆绝缘仍有极高的阻值，这表明电缆存在有故障。

而这种故障点没有形成电阻信道，只有放电间隙或闪络表面的故障便称为闪络性故障。

一般的高阻故障点的性质，可用图1等效电路表示。

图1 高阻故障等效电路高阻故障的表现形式尽管多种多样，但其本质均表现在图1等效电路中的“高阻泄漏故障”上，“高阻泄漏故障”的阻值直接决定了高阻故障的特性，它们可以或者是“高阻泄漏故障”，或者是“高阻闪络性故障”，或者是二者兼有之的故障。

例如：当Rs近似无穷大时，故障点Js两端的直流电压可以增至相当高而泄漏电流还不至于超过额定值，完全可能在电压升至额定值前Js 被击穿，从而形成闪络性故障。

10kv电力电缆故障测寻详细步骤
一、确定故障类型
在进行故障测寻之前，首先要确定故障的类型，如开路、短路、断路等。

可以通过测量电缆的绝缘电阻和导体电阻等参数，初步判断故障的性质和程度。

二、预定位
预定位是初步确定故障的大致位置，常用的方法有：
1. 电桥法：通过测量电缆线路的电阻和电容，计算出故障点到测试点的距离。

该方法简单可靠，但精度较低。

2. 脉冲法：通过向电缆发送高压脉冲信号，根据反射回来的脉冲信号时间差，计算出故障点的距离。

该方法精度较高，但需要较高的测试设备和经验。

三、精确定位
精确定位是在预定位的基础上，进一步精确确定故障点的位置。

常用的方法有：
1. 音频法：通过听取电缆中声音的差异，判断故障点的位置。

该方法简单易行，但需要经验丰富的操作人员。

2. 声磁同步法：通过测量电缆中的声音和磁场信号，利用时间差原理确定故障点的位置。

该方法精度较高，但需要特殊的测试设备。

四、修复故障
根据故障的性质和程度，可以采用不同的修复方法。

常用的方法有：1. 直通接法：对于短路、断路等简单故障，可以直接将电缆两头连
接在一起，恢复正常的电气性能。

2. 绕接法：对于损坏较轻的故障点，可以采用绕接的方式进行修复。

3. 替换法：对于损坏严重的电缆段，需要整段替换电缆。

五、测试验收
修复完成后，需要对电缆进行测试验收，确保故障已经完全排除，电缆电气性能恢复正常。

测试内容包括绝缘电阻、导体电阻、耐压试验等。

验收合格后，方可投入使用。

电路断线检测流程
电路断线检测流程一般包括以下步骤：
1. 先验排查：通过观察电路外观，查看是否存在明显断裂、烧蚀、松动等情况。

2. 测量电阻：使用万用表的电阻档，测量疑似断线部分的电阻值，若阻值为无穷大或显著偏离正常值，则可能存在断线。

3. 通断测试：采用蜂鸣档或导通档，对线路进行连续性检测，若无法发出蜂鸣声或显示未导通，初步判断存在断线。

4. 分段检测：逐步缩小故障范围，分段测量电路各部分的通断情况，锁定具体断点位置。

5. 定位修复：在确定断线部位后，进行接线修复或更换损坏部件，修复后再次进行电阻和通断测试验证，确保电路恢复正常连接。

开路、短路、过载和漏电常见的故障检修方法一、熟知的常见故障1.开路如灯丝断了；电线接头断开了、灯座、开关、拉线盒开路；熔丝熔断或进户线开路等。

开路会造成用电器无电流通过而无法正常工作。

2.短路如接在灯座内两个接线柱的火线和零线相碰；插座或插头内两根接线相碰；火线和零线直接连接而造成短路。

短路会把熔丝熔断而使整个照明电路断电，严重者会烧毁线路引起火灾。

3.过载电路中用电器的总功率过大或单个用电器的功率过大。

产生的现象和后果如同短路。

（加速线路老化）4.电路接触不良如灯座、开关、挂线盒接触不良；熔丝接触不良；线路接头处接触不良等。

这样会使灯忽明忽暗，用电器不能连续正常工作。

（最为常见，俗称虚连打火，很多老百姓不知道找谁修，挺着、烧毁了家用电器，家庭电气火灾隐患源头）5.电路本身连接错误而引起故障如插座的两个接线柱全部接在火线或零线上；开关误接在主线中的火线上；灯泡串联接在电路中等。

热水器插座没有地线、开关控制了零线，关灯灯还频闪、零线地线接反了一用电漏电开关就跳闸、6、线路漏电经常无原无故跳闸，换了新的空开，过不多久还跳。

有时跳完能推上去，有时跳完一推上去就崩下来，故障多发生在天气湿度大的下雨天。

家用电器不能正常使用，人不在家的时候，鱼缸突然断电了，冰箱停用了，对家庭财产造成损失。

二、掌握检修故障的一般方法1.检修开路先用测电笔检查总闸刀开关处。

如有电，再用校火灯头（一盏好的白炽灯，在灯座上引出两根线就成为校火灯头）并联在闸刀开关下的两个接线柱上，如灯亮，说明进户线正常（如灯不亮，说明进户线开路，只需要修复进户线即可），再用测电笔检查各个支路中的火线，如氖管不发光，表明这个支路中的火线开路，应修复接通火线；如各个支路中用测电笔时氖管都发光，则再用校火灯头分别接到各个支路中检查，发现哪个支路的灯不亮，就表明这个支路的零线开路了，需修复这个支路的零线。

要是专业电工师傅上门维修，基本用电压表测量一下火线与地线之间的电压、零线与地线之间的电压、就能判断出那根线路断开咯！排除方法，线路检修，顺藤摸瓜，线路接头处、开关、插座、灯具的端子压接处、通过敲打找到断点，除去虚连打火氧化层，从新接驳好，多层绝缘胶布处理，正常使用。

万用表测短路使用方法万用表是电工常用的一种电工测量工具，它可以用来测量电压、电流、电阻等电学量，同时也可以用来测短路。

在进行电路维修和故障排除时，测短路是非常重要的一步。

接下来我们将介绍万用表测短路的使用方法。

首先，我们需要了解什么是短路。

短路是指电路中两个不同的节点之间直接相连，导致电流绕过原本的路径，造成电路异常。

短路可能导致电路过载、设备损坏甚至引发火灾，因此及时发现和修复短路是非常重要的。

在使用万用表测短路之前，首先需要将被测电路断电，并确保电路处于绝缘状态，以免发生触电事故。

接下来，我们可以按照以下步骤进行测量：1. 选择测量模式，将万用表拨到电阻档位，通常是Ω档位，这是用来测量电路中的电阻值的模式，也可以用来测短路。

2. 测量两端，将测量笔分别连接电路中被怀疑存在短路的两个节点，然后读取万用表上显示的电阻值。

如果显示为“0”或者非常接近于“0”，则说明存在短路。

3. 排除其他因素，在进行测量时，需要排除其他因素对测量结果的影响，比如可能存在的并联电阻、测量笔与电路其他部分的接触等。

4. 确认短路位置，一旦确认存在短路，需要进一步确定短路的具体位置，可以通过逐步排除的方法，将测量笔依次连接到电路的不同部分，直到找到短路位置。

5. 修复短路，一旦确定了短路的位置，需要及时修复短路，可以采取更换短路部件、修复损坏线路等方法来解决问题。

总之，万用表是电工在进行电路维修和故障排除时必不可少的工具，它可以帮助我们快速准确地找到短路的位置，为后续的维修工作提供重要参考。

在使用万用表测短路时，需要注意安全，确保电路处于断电绝缘状态，同时要正确选择测量模式，并排除其他因素的影响，以获得准确的测量结果。

希望以上内容对大家有所帮助，谢谢阅读！。

万用表测短路使用方法
万用表是一种常用的电工测量工具，它可以用来测量电压、电流、电阻等电学量。

在电路故障排除过程中，经常需要用到万用表来测量短路情况。

下面，我们将介绍万用表测短路的使用方法。

首先，使用万用表测量短路之前，需要确保电路处于断开状态，即断开电源或
者将电路中的开关打开，以确保安全。

然后，将万用表的测量档位选择为电阻档位，通常是在Ω的位置。

接下来，将两个测量笔分别接触电路中的两个端点，注意不要让测量笔碰到其他的电路元件或者导线，以免影响测量结果。

当使用万用表测量短路时，如果电路中存在短路，那么万用表的显示将会非常
接近于零欧姆，这是因为短路会导致电路中的电阻几乎为零。

在这种情况下，可以确认电路中存在短路问题。

如果万用表的显示不接近于零欧姆，那么可以排除电路中存在短路的可能性。

此时，可以考虑其他故障可能，比如断路、接触不良等问题。

可以通过调整万用表的测量档位，分别测量电路中的电压和电流，来进一步排查故障原因。

在测量完毕后，记得将电路恢复到正常状态，关闭电源或者将开关关闭。

另外，使用万用表时要小心操作，避免短路或者其他意外情况发生，确保自身和设备的安全。

总之，使用万用表测量短路是电工排除故障的重要步骤之一。

通过正确的操作
方法，可以准确地判断电路中是否存在短路问题，从而有针对性地进行故障修复。

希望以上介绍对大家有所帮助，谢谢阅读！。
