HP小型机 HPUX 11.31 利用mirror软件 做磁盘镜像

HP Integrity server HPUX 11.31 Mirroring boot disks贵阳曾凡宏HP Integrity server HPUX 11.31 Mirroring boot disks (1)扯蛋 (1)Itanium mirroring 步骤 (3)Itanium mirroring 全过程 (4)拆除分区的方法 (15)扯蛋开始正题之前先抱怨一下，HP原厂也真不是东西，提供的文档不详细也就罢了，他们竟然提供的文档还是错误的，我无论如何都没有想到用MKBOOT写AUTO语句的时候用到的竟然会是块设备（当然，我不清楚是只写块设备，还是块设备字符设备都要写，不过百分之五十一是只写块设备），虽然在一老外的贴子中提到这里用的是块设备，但我还是选择了相信原厂的文档，坚持了无数次。

原厂就是故意搞错的，信不信由你，反正我信了。

这是种什么行为，这是一种打压第三方的恶劣行径。

害我这两天死皮赖脸的在联通机房折腾了这台新鲜的RX8640十二个小时，管理员一下班就来催我走，还好今天没走，和他拿了钥匙，坚持到了最后，在我快要绝望的时候，我想到了这一点，终于成功了。

安腾11.31的系统改变挺多的，十秒中断那里也算是一个，这里不再是以前的SEA，然后BO ******，而是一个与SETBOOT相关联的可选择式菜单，如图：这里面有个以前没见过的东西，EFI SHELL [BUILT-IN]，相关文章可以在网上找到。

正常情况下，十秒中断后选择启动项后是这样的：而我呢，无数次看到的是这样的：镜像LV的顺序一定要搞对，要不然会出问题的，我一开始图省事一个FOR循环做所有的LV，因为还有一个LV是不规则的命名，所以我用LV*指定了所有的LV。

结果就是：看到没有，镜像盘上的LV的顺序。

这样就会导致：安腾11.31系统最直观的区别应该就是他的设备文件吧。

用-m参数的IOSCAN命令看看：关于磁盘的分区，后面会提到创建分区以及拆除分区的方法。

hpunixmirrorabootdisk（HP小机根盘作镜像）（如果以前你的硬盘被使用过，或你不想在使用该磁盘的数据，可以运行mediainit格式化改硬盘。

mediainit通过格式化介质来初始化硬盘，通过读写测试模式来校验介质的完整性，然后闲置所有发现的坏块。

mediainit会破坏硬盘上说有现存的用户数据：#mediainit /dev/rdsk/c0t3d0）选择一个内置的硬盘。

例如/dev/dsk/c0t8d0做成一个启动盘：pvcreate -f -B /dev/rdsk/c0t8d0（使用参数“-B”创建一个用于镜像的可引导的LVM磁盘）将这个硬盘加入vg00中：vgextend /dev/vg00 /dev/dsk/c0t8d0将启动文件装入硬盘引导区： mkboot /dev/dsk/c0t8d0对/stand , / , 交换区作镜像： lvextend -m 1 /dev/vg00/lvol1 /dev/dsk/c0t8d0 （/stand）lvextend -m 1 /dev/vg00/lvol2 /dev/dsk/c0t8d0 (/swap)lvextend -m 1 /dev/vg00/lvol3 /dev/dsk/c0t8d0 (/)对vg00上的其它逻辑卷作镜像: lvextend -m 1 /dev/vg00/lvol4 /dev/dsk/c0t8d0lvextend -m 1 /dev/vg00/lvol5 /dev/dsk/c0t8d0lvextend -m 1 /dev/vg00/lvol6 /dev/dsk/c0t8d0lvextend -m 1 /dev/vg00/lvol7 /dev/dsk/c0t8d0lvextend -m 1 /dev/vg00/lvol8 /dev/dsk/c0t8d0拷贝正确的AUTO到新的LIF区，注意使用字符设备：mkboot -a "hpux -lq (;0)/stand/vmunix" /dev/dsk/c0t5d0 (系统主引导盘)mkboot -a "hpux -lq (;0)/stand/vmunix" /dev/dsk/c0t8d0lvlnboot -R指定引导逻辑卷、根逻辑卷、主交换逻辑卷（用swapinfo确定交换逻辑卷在什么地方）、转储逻辑卷,为根和交换镜像拷贝更新包含在BDRA中等启动信息：lvlnboot -b /dev/vg00/lvol1lvlnboot -r /dev/vg00/lvol3lvlnboot -s /dev/vg00/lvol2lvlnboot -d /dev/vg00/lvol2恢复所有的BDRA信息：lvlnboot -R确定引导逻辑卷、根逻辑卷、主交换逻辑卷以及转储逻辑卷的：（检查镜像正确与否）：lvlnboot -v显示当前的主引导路径和替代引导路径：setboot。

HP-UX 更换根盘镜像专题方法一1,拆除设备镜像,踢出坏盘.解除镜像：vgdisplay vg00 //查看vg00中的LV的镜像状态。

lvreduce –m 0 /dev/vg00/lvol1 /dev/dsk/cXtYd0lvreduce –m 0 /dev/vg00/lvol2 /dev/dsk/cXtYd0...拆除所有vg00中所有mirror的lvvgreduce vg00 /dev/dsk/cXtYd02.换盘,做镜像在镜像盘上创建物理卷，并设置成可引导设备。

# pvcreate -f -B /dev/rdsk/cXtYd0 //-B可以启动。

将此盘添加到根卷。

# vgextend /dev/vg00 /dev/dsk/cXtYd0生成LIF引导信息和AUTO文件。

# mkboot /dev/rdsk/cXtYd0 //创建BOOT区# mkboot -a "hpux -lq (;0)/stand/vmunix" /dev/rdsk/cXtYd0# mkboot -a "hpux -lq (;0)/stand/vmunix" /dev/rdsk/cXtYd0给根盘上的所有逻辑卷做镜像，务必从第一个LV开始，按顺序执行，镜像需要一定时间，请耐心等待。

# lvextend -m 1 /dev/vg00/lvol1 /dev/dsk/cXtYd0 /BOOT卷# lvextend -m 1 /dev/vg00/lvol2 /dev/dsk/cXtYd0# lvextend -m 1 /dev/vg00/lvol3 /dev/dsk/cXtYd0# lvextend -m 1 /dev/vg00/lvol4 /dev/dsk/cXtYd0# lvextend -m 1 /dev/vg00/lvol5 /dev/dsk/cXtYd0# lvextend -m 1 /dev/vg00/lvol7 /dev/dsk/cXtYd0# lvextend -m 1 /dev/vg00/lvol8 /dev/dsk/cXtYd0...镜像所有的vg00中的lv更新引导、根和主交换的镜像副本包含在BDRA中的引导信息。

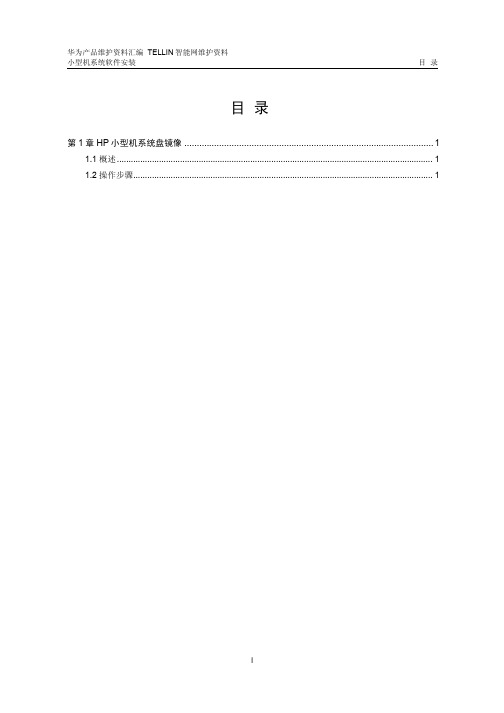

小型机系统软件安装目录目录第1章 HP小型机系统盘镜像 (1)1.1 概述 (1)1.2 操作步骤 (1)第1章 HP小型机系统盘镜像1.1 概述为了提高系统的可靠性，保证一旦操作系统所在磁盘出现故障时系统能够正常、连续运行，需要对系统盘进行镜像。

系统盘镜像需要购买HP公司的相关软件，如MirrorDisk软件。

下面给出系统盘镜像的方法。

说明：由于镜像需要进行初始的数据同步，因此最好在完成操作系统的安装之后立即进行系统磁盘的镜像操作。

这样需要同步的数据量少，时间短。

1.2 操作步骤(1) 以root用户登录，检查MirrorDisk软件是否存在。

# su – root# /usr/sbin/swlist | grep "MirrorDisk/UX"B2491BA B.11.00 MirrorDisk/UX如果系统输出信息如上行所示，表示已安装该软件包；否则表示没有，在进行系统根盘镜像操作前必须安装该软件包，否则，无法进行后续操作。

(2) 找出系统根盘所在的路径。

# vgdisplay -v /dev/vg00 | awk '/PV Name/ {print $3}'如果系统显示如下：/dev/dsk/c1t2d0表示系统盘为/dev/dsk/c1t2d0。

(3) 找出系统盘vg00中所有的逻辑卷。

# vgdisplay -v vg00 |awk '/LV Name/ {print $3}'系统将会有以下显示：/dev/vg00/lvol1/dev/vg00/lvol2/dev/vg00/lvol3/dev/vg00/lvol4/dev/vg00/lvol5/dev/vg00/lvol7/dev/vg00/lvol8(4) 确定镜像盘的路径。

# ioscan -fnC diskClass I H/W Path Driver S/W State H/W Type Description ============================================================disk 0 0/0/1/1.2.0 sdisk CLAIMED DEVICE IBM DMVS18D /dev/dsk/c1t2d0 /dev/rdsk/c1t2d0disk 1 0/0/2/0.2.0 sdisk CLAIMED DEVICE IBM DMVS18D /dev/dsk/c2t2d0 /dev/rdsk/c1t2d0disk 2 0/0/2/1.2.0 sdisk CLAIMED DEVICE HP DVD-ROM 304/dev/dsk/c3t2d0 /dev/rdsk/c3t2d0disk 3 0/4/0/0.8.0 sdisk CLAIMED DEVICE SEAGATE ST318436LC /dev/dsk/c3t8d0 /dev/rdsk/c3t8d0disk 4 0/7/0/0.12.0 sdisk CLAIMED DEVICE SEAGATE ST318436LC /dev/dsk/c3t12d0 /dev/rdsk/c3t12d0disk 5 0/7/0/0.13.0 sdisk CLAIMED DEVICE SEAGATE ST318436LC /dev/dsk/c3t13d0 /dev/rdsk/c3t13d0disk 6 0/7/0/0.14.0 sdisk CLAIMED DEVICE SEAGATE ST318436LC /dev/dsk/c3t14d0 /dev/rdsk/c3t14d00、1磁盘是内置磁盘，3、4、5、6硬盘是安装在磁盘柜中的。

HP小型机HPUX11.31利用mirror软件做磁盘镜像hp-ux 11.31 VG00 mirror1、查看磁盘设备名、硬件路径、VG00中的当前磁盘；# vgdisplay -v vg00;--- V olume groups ---VG Name /dev/vg00VG Write Access read/writeVG Status availableMax LV 255Cur LV 8Open LV 8Max PV 16Cur PV 2Act PV 2Max PE per PV 4356VGDA 4PE Size (Mbytes) 32Total PE 8694Alloc PE 7680Free PE 1014Total PVG 0Total Spare PVs 0Total Spare PVs in use 0VG Version 1.0VG Max Size 2178gVG Max Extents 69696--- Logical volumes ---LV Name /dev/vg00/lvol1LV Status available/syncdLV Size (Mbytes) 4096Current LE 128Allocated PE 256Used PV 2LV Name /dev/vg00/lvol2LV Status available/syncdLV Size (Mbytes) 32768Current LE 1024Allocated PE 2048Used PV 2LV Name /dev/vg00/lvol3LV Status available/syncdLV Size (Mbytes) 4096Current LE 128Allocated PE 256Used PV 2LV Name /dev/vg00/lvol4 LV Status available/syncd LV Size (Mbytes) 20480Current LE 640Allocated PE 1280Used PV 2LV Name /dev/vg00/lvol5 LV Status available/syncd LV Size (Mbytes) 20480Current LE 640Allocated PE 1280Used PV 2LV Name /dev/vg00/lvol6 LV Status available/syncd LV Size (Mbytes) 10240Current LE 320Allocated PE 640Used PV 2LV Name /dev/vg00/lvol7 LV Status available/syncdLV Size (Mbytes) 10240Current LE 320Allocated PE 640Used PV 2LV Name /dev/vg00/lvol8 LV Status available/syncdLV Size (Mbytes) 20480Current LE 640Allocated PE 1280Used PV 2--- Physical volumes ---PV Name /dev/disk/disk9_p2 PV Status availableTotal PE 4347Free PE 507Autoswitch OnProactive Polling OnPV Name /dev/disk/disk8_p2PV Status availableTotal PE 4347Free PE 507Autoswitch OnProactive Polling On# ioscan -kfnCdiskClass I H/W Path Driver S/W State H/W Type Description====================================== ======================= ==========disk 0 0/0/0/3/0.6.0 sdisk CLAIMED DEVICE HP 146 GST3146855LC/dev/dsk/c0t6d0 /dev/rdsk/c0t6d0disk 1 0/0/0/3/1.2.0 sdisk CLAIMED DEVICE Optiarc DVD RW AD-5590A/dev/dsk/c1t2d0 /dev/rdsk/c1t2d0disk 2 0/0/1/1/0/4/1.5.0 sdisk CLAIMED DEVICE HP 146 GST3146855LC/dev/dsk/c3t5d0 /dev/rdsk/c3t5d0/dev/dsk/c3t5d0s1 /dev/rdsk/c3t5d0s1/dev/dsk/c3t5d0s2 /dev/rdsk/c3t5d0s2/dev/dsk/c3t5d0s3 /dev/rdsk/c3t5d0s3disk 3 1/0/0/3/0.6.0 sdisk CLAIMED DEVICE HP 146 GST3146855LC/dev/dsk/c6t6d0 /dev/rdsk/c6t6d0/dev/dsk/c6t6d0s1 /dev/rdsk/c6t6d0s1/dev/dsk/c6t6d0s2 /dev/rdsk/c6t6d0s2/dev/dsk/c6t6d0s3 /dev/rdsk/c6t6d0s3disk 4 1/0/0/3/1.2.0 sdisk CLAIMED DEVICE Optiarc DVD RW AD-5590A/dev/dsk/c7t2d0 /dev/rdsk/c7t2d0disk 5 1/0/1/1/0/4/1.6.0 sdisk CLAIMED DEVICE HP 146 GST3146855LC/dev/dsk/c9t6d0 /dev/rdsk/c9t6d0# ioscan -kfNCdiskClass I H/W Path Driver S/W State H/W Type Description====================================== ======================= ======disk 6 64000/0xfa00/0x0 esdisk CLAIMED DEVICE HP 146 GST3146855LCdisk 7 64000/0xfa00/0x1 esdisk CLAIMED DEVICE Optiarc DVD RW AD-5590Adisk 8 64000/0xfa00/0x2 esdisk CLAIMED DEVICE HP 146GST3146855LCdisk 9 64000/0xfa00/0x3 esdisk CLAIMED DEVICE HP 146 GST3146855LCdisk 10 64000/0xfa00/0x4 esdisk CLAIMED DEVICE Optiarc DVD RW AD-5590Adisk 11 64000/0xfa00/0x5 esdisk CLAIMED DEVICE HP 146 GST3146855LC2、编写磁盘的table文件并导入到mirror盘；#vi /tmp/mirror/table3EFI 500MBHPUX 100%HPSP 400MB# idisk -wf /tmp/mirror/table /dev/rdisk/disk8;# idisk /dev/rdisk/disk8;--查看是否导入成功；3、安装分好区的设备文件；# insf -eCdisk4、将新磁盘制作成引导磁盘，需要注意的是要使用字符设备；# mkboot -e -l /dev/rdisk/disk8;# efi_ls -d /dev/rdisk/disk8 /efi/hpux;--查看上条命令是否成功；5、修改两块磁盘的引导模式（-lq 不进行quorum 检查。

关于hpux换镜像硬盘的方法关于hpux换硬盘的疑惑镜像的两个硬盘坏了一个，更换步骤如下1、备份vg的配置信息#vgcfgbackup vg022、剥离镜像#lvreduce -m 0 -A n lv_name /dev/dsk/cXtXdX 3、物理操作:换盘4、测试盘的可用性#ioscan /dev/dsk/cXtXdX5、恢复lvm配置信息到pv#vgcfgrestore -n vg02 /dev/dsk/cXtXdX 6、激活新的pv(不知道这个“激活”用的恰不恰当)#vgchange -a y vg007、重建镜像#lvextend -m 1 lv_name /dev/dsk/cXtXdX疑惑:做完上诉第二步，是否可以用一下步骤代替3、将pv从vg中拿走#vgreduce -A n vg02 /dev/dsk/cXtXdX 4、物理操作:换盘5、测试盘的可用性#ioscan /dev/dsk/cXtXdX6、格式化pv#pvcreate /dev/rdsk/cXtXdX7、将pv加入vg#vgextend vg02 /dev/dsk/cXtXdX 8、重建镜像#lvextend -m 1 lv_name /dev/dsk/cXtXdX这样一个过程和aix下换盘就一致了2006-11-21 23:12 pangyi以前找的一篇文章1. Determine which lvol's are mirrored in the volume group of thefaulty disk.# lvdisplay -v /dev/vgXX/lvol* | more2. Reduce any logical volumes that have mirror copies on the faulty disk.# lvreduce -m 0 /dev/vgXX/lvolX /dev/dsk/cXtXd0 (for 1 way mirroring) # lvreduce -m 1 /dev/vgXX/lvolX /dev/dsk/cXtXd0 (for 2 way mirroring) NOTE: You must repeat the lvreduce for every lvolX on the faultydisk.3. Reduce the volume group.# vgreduce /dev/vgXX /dev/dsk/cXtXd04. Replaced the faulty hot swap disk.5. Initialize the replaced disk for LVM.# pvcreate -f /dev/rdsk/cXtXd06. Extend the volume group.# vgextend /dev/vgXX /dev/dsk/cXtXd07. Restore the volume group information.# vgcfgrestore -n /dev/vgXX /dev/rdsk/cXtXd08. Activate the volume group containing the replaced disk.# vgchange -a y /dev/vgXX9. The volume group will now resynchronize the mirroring. NOTE: If the resync does not occur, issuethis command:# vgsync /dev/vgXX实践出真知。

11.31系统镜像盘创建及更换FOR PA-RISC：（同11.11）一、创建mirror脚本：RPV1="/dev/rdisk/disk0"RPV2="/dev/rdisk/disk1"PV2="/dev/disk/disk1"使用带-B 选项的pvcreate 创建物理卷。

-B 选项在磁盘上为LIF 卷、引导实用程序和BDRA 创建一个区域pvcreate -B -f $RPV2使用vgextend 将物理卷添加到现有的根卷组：vgextend vg00 $PV2使用mkboot 命令将引导实用程序放在引导区域中（生成LIF区）mkboot $RPV2使用mkboot 命令在磁盘引导区域中添加自动引导文件（AUTO文件）。

如果希望仅当达不到Quorum 时从此磁盘引导，可以使用备用字符串“hpux –lq”禁用Quorum 检查：mkboot -a "hpux -lq" $RPV2镜像根盘的逻辑卷lvextend -m 1 /dev/vg00/lvol1 $PV2lvextend -m 1 /dev/vg00/lvol2 $PV2lvextend -m 1 /dev/vg00/lvol3 $PV2lvextend -m 1 /dev/vg00/lvol4 $PV2lvextend -m 1 /dev/vg00/lvol5 $PV2lvextend -m 1 /dev/vg00/lvol6 $PV2lvextend -m 1 /dev/vg00/lvol7 $PV2lvextend -m 1 /dev/vg00/lvol8 $PV2lvextend -m 1 /dev/vg00/lvol9 $PV2指定BDRA区和LABEL文件的引导逻辑卷定义lvlnboot -b /dev/vg00/lvol1指定BDRA区和LABEL文件的swap逻辑卷定义lvlnboot -s /dev/vg00/lvol2指定BDRA区和LABEL文件的root逻辑卷定义lvlnboot -r /dev/vg00/lvol3指定BDRA区和LABEL文件的dump逻辑卷定义lvlnboot -d /dev/vg00/lvol2对指定的BDRA区卷组中所有的启动盘更新LABEL文件，但不会改变BDRA的内容。

【HPUX 11.31专题】HPUX 11.31系统镜像HPUX 11.23及以后版本与11.22版本配置根盘镜像的最大的不同:1. 新增加了HPSP分区11.22系统根盘只划分了两个分区EFI / HP-UX，在11.23系统中，划分了3个分区，分别为EFI / HP-UX / HPSP相应在使用idisk命令划分硬盘分区时使的/tmp/partitionfile 文件中的内容也做了相应调整。

2. EFI分区大小从原先的100M，增加到500M。

镜像步骤1、查看基本信息#ioscan -m dsfPersistent DSF Legacy DSF(s)========================================/dev/pt/pt2 /dev/rscsi/c5t7d0/dev/rtape/tape1_BEST /dev/rmt/c7t3d0BEST/dev/rtape/tape1_BESTn /dev/rmt/c7t3d0BESTn/dev/rtape/tape1_BESTb /dev/rmt/c7t3d0BESTb/dev/rtape/tape1_BESTnb /dev/rmt/c7t3d0BESTnb/dev/pt/pt3 /dev/rscsi/c6t15d0/dev/rdisk/disk11 /dev/rdsk/c0t6d0/dev/rdisk/disk11_p1 /dev/rdsk/c0t6d0s1/dev/rdisk/disk11_p2 /dev/rdsk/c0t6d0s2/dev/rdisk/disk11_p3 /dev/rdsk/c0t6d0s3/dev/rdisk/disk12 /dev/rdsk/c1t2d0/dev/rdisk/disk13 /dev/rdsk/c2t6d0/dev/rdisk/disk14 /dev/rdsk/c5t1d0/dev/rdisk/disk15 /dev/rdsk/c5t0d0/dev/rdisk/disk16 /dev/rdsk/c5t3d0/dev/rdisk/disk17 /dev/rdsk/c5t2d0/dev/rdisk/disk18 /dev/rdsk/c6t1d0/dev/rdisk/disk19 /dev/rdsk/c6t0d0/dev/rdisk/disk20 /dev/rdsk/c6t2d0/dev/rdisk/disk21 /dev/rdsk/c6t3d0这个命令是11.31操作系统里面所独有的，普通操作的时候看不出有什么好处，在有多路径的时候优势就显示出来了，比如说添加了EMC的存储，设备名/dev/rdsk/c5t0d0跟/dev/rdsk/c8t0d0对应的是同一块磁盘，在11.23下面如果要加入到vg里面必须把两个设备名都加进去，而在11.31下面因为有了多路径映射，会显示为/dev/rdisk/diskxx的形式，对应这两个设备，这样就比较一目了然了。
