母线倒闸操作基本原则

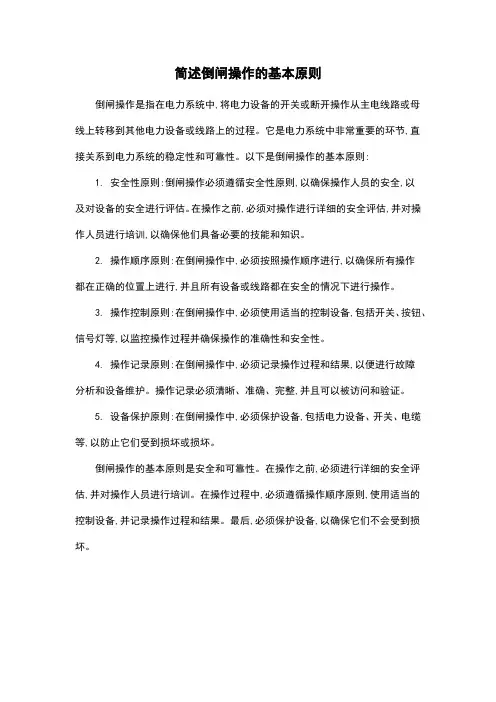

简述倒闸操作的基本原则
倒闸操作是指在电力系统中,将电力设备的开关或断开操作从主电线路或母线上转移到其他电力设备或线路上的过程。

它是电力系统中非常重要的环节,直接关系到电力系统的稳定性和可靠性。

以下是倒闸操作的基本原则:
1. 安全性原则:倒闸操作必须遵循安全性原则,以确保操作人员的安全,以
及对设备的安全进行评估。

在操作之前,必须对操作进行详细的安全评估,并对操作人员进行培训,以确保他们具备必要的技能和知识。

2. 操作顺序原则:在倒闸操作中,必须按照操作顺序进行,以确保所有操作
都在正确的位置上进行,并且所有设备或线路都在安全的情况下进行操作。

3. 操作控制原则:在倒闸操作中,必须使用适当的控制设备,包括开关、按钮、信号灯等,以监控操作过程并确保操作的准确性和安全性。

4. 操作记录原则:在倒闸操作中,必须记录操作过程和结果,以便进行故障
分析和设备维护。

操作记录必须清晰、准确、完整,并且可以被访问和验证。

5. 设备保护原则:在倒闸操作中,必须保护设备,包括电力设备、开关、电缆等,以防止它们受到损坏或损坏。

倒闸操作的基本原则是安全和可靠性。

在操作之前,必须进行详细的安全评估,并对操作人员进行培训。

在操作过程中,必须遵循操作顺序原则,使用适当的控制设备,并记录操作过程和结果。

最后,必须保护设备,以确保它们不会受到损坏。

倒闸操作的基本原则(一) 倒闸操作的基本原则一、倒闸操作概述1.倒闸操作的概念倒闸操作是指电气设备从一种状态转换到另一种状态，或从某种运行方式转换到另一种运行方式的操作过程。

2.设备状态分类1）运行状态：设备的断路器和隔离开关都在合闸位置，电源至受电端的电路接通。

2)热备用状态：断路器在断开位置，隔离开关在合闸位置，断路器一经合闸即转为运行状态。

3)冷备用状态：设备的断路器和隔离开关均在断开位置，该设备与其它带电设备之间有明显的断开点。

4)检修状态：设备的断路器和隔离开关均已断开，设备转为检修。

设备已布置了安全措施（一次设备检修时含设备接地线、临时围栏、各种标示牌等）。

3.倒闸操作状态转换应遵循的规律1)设备由运行往检修的转换：运行状态→热备用状态→冷备用状态→检修状态。

2)设备由检修往运行的转换：检修状态→冷备用状态→热备用状态→运行状态。

4.倒闸操作的依据1)调度管辖的设备，依据调令执行操作的。

2)调度管辖的设备，在操作中可以自行投停的。

3)变电站自行管辖的设备，依据站领导指令操作，依据工作票的要求进行。

5.倒闸操作的途径1)就地操作，如隔离开关。

2)遥控操作。

3)程序操作。

6.倒闸操作的分类1)监护操作。

2)单人操作。

(1）依据电话指令填票，复诵无误。

(2）设备和人员应经批准、考核。

3)检修人员操作(1）经考试合格、批准的，可进行检修设备的拉合。

(2）接、发令程序和要求须经总工审定、批准。

二、倒闸操作的项目及要求1.倒闸操作的项目1）电力线路的倒闸操作；2）电力变压器的倒闸操作；3）母线的倒闸操作；4）电网合环和解列的倒闸操作；5）改变变压器中性点运行方式；6）电力电容器、电抗器的倒闸操作；7）电压互感器的倒闸操作；8）所用变的倒闸操作；9）继自装置的切换。

2.倒闸操作的要求1）值班人员应经过安全教育、技术培训，熟悉业务和有关规程制度，经考试合格，并经主管领导批准方能担当操作人、监护人或受令人。

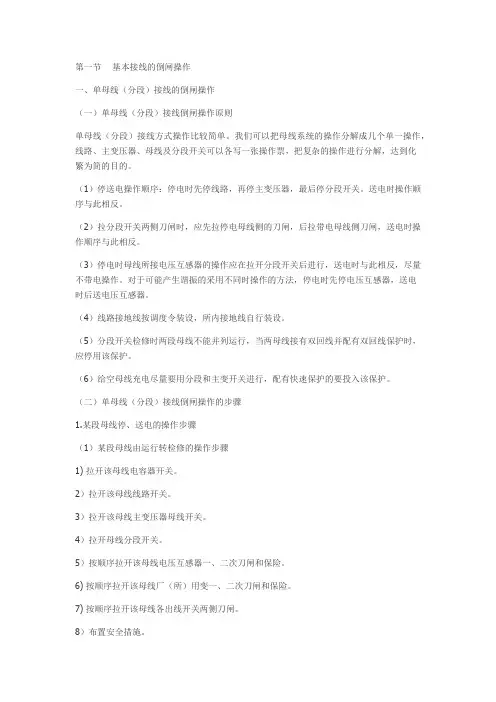

第一节基本接线的倒闸操作一、单母线（分段）接线的倒闸操作（一）单母线（分段）接线倒闸操作原则单母线（分段）接线方式操作比较简单。

我们可以把母线系统的操作分解成几个单一操作，线路、主变压器、母线及分段开关可以各写一张操作票，把复杂的操作进行分解，达到化繁为简的目的。

（1）停送电操作顺序：停电时先停线路，再停主变压器，最后停分段开关。

送电时操作顺序与此相反。

（2）拉分段开关两侧刀闸时，应先拉停电母线侧的刀闸，后拉带电母线侧刀闸，送电时操作顺序与此相反。

（3）停电时母线所接电压互感器的操作应在拉开分段开关后进行，送电时与此相反，尽量不带电操作。

对于可能产生谐振的采用不同时操作的方法，停电时先停电压互感器，送电时后送电压互感器。

（4）线路接地线按调度令装设，所内接地线自行装设。

（5）分段开关检修时两段母线不能并列运行，当两母线接有双回线并配有双回线保护时，应停用该保护。

（6）给空母线充电尽量要用分段和主变开关进行，配有快速保护的要投入该保护。

（二）单母线（分段）接线倒闸操作的步骤1.某段母线停、送电的操作步骤（1）某段母线由运行转检修的操作步骤1) 拉开该母线电容器开关。

2）拉开该母线线路开关。

3）拉开该母线主变压器母线开关。

4）拉开母线分段开关。

5）按顺序拉开该母线电压互感器一、二次刀闸和保险。

6) 按顺序拉开该母线厂（所）用变一、二次刀闸和保险。

7) 按顺序拉开该母线各出线开关两侧刀闸。

8）布置安全措施。

（2）某段母线由检修转运行的操作步骤1）拆除安全措施。

2）按顺序合上该母线各出线开关两侧刀闸。

3）按顺序合上该母线电压互感器一、二次刀闸和保险。

4）合上母线分段开关。

5）合上主变压器母线开关。

6）按顺序合上该母线各出线开关两侧刀闸。

7）合上各出线开关。

8) 按顺序合上该母线厂（所）用变一、二次刀闸和保险。

2．分段开关停、送电的操作步骤（1）分段开关由运行转检修的操作步骤1) 拉开分段开关。

2) 拉开分段开关两侧刀闸。

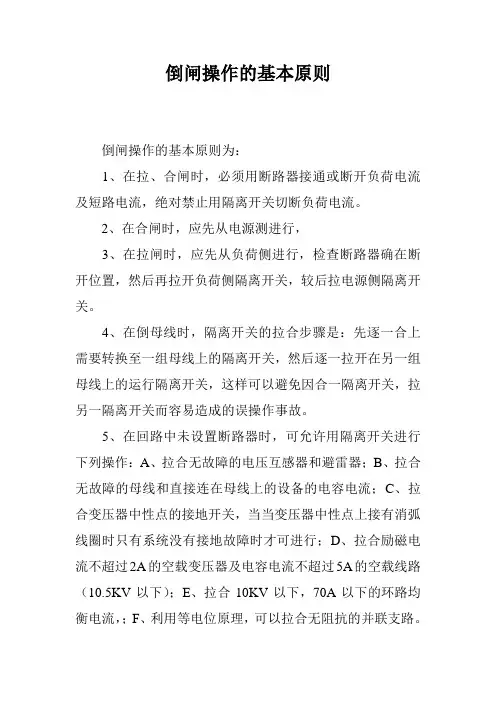

倒闸操作的基本原则
倒闸操作的基本原则为：
1、在拉、合闸时，必须用断路器接通或断开负荷电流及短路电流，绝对禁止用隔离开关切断负荷电流。

2、在合闸时，应先从电源测进行，
3、在拉闸时，应先从负荷侧进行，检查断路器确在断开位置，然后再拉开负荷侧隔离开关，较后拉电源侧隔离开关。

4、在倒母线时，隔离开关的拉合步骤是：先逐一合上需要转换至一组母线上的隔离开关，然后逐一拉开在另一组母线上的运行隔离开关，这样可以避免因合一隔离开关，拉另一隔离开关而容易造成的误操作事故。

5、在回路中未设置断路器时，可允许用隔离开关进行下列操作：A、拉合无故障的电压互感器和避雷器；B、拉合无故障的母线和直接连在母线上的设备的电容电流；C、拉合变压器中性点的接地开关，当当变压器中性点上接有消弧线圈时只有系统没有接地故障时才可进行；D、拉合励磁电流不超过2A的空载变压器及电容电流不超过5A的空载线路（10.5KV以下）；E、拉合10KV以下，70A以下的环路均衡电流，；F、利用等电位原理，可以拉合无阻抗的并联支路。

（断路器一定要在合闸位置，并将断路器直流操作电源保险取下，才可进行，否则万一在操作过程中断路器误跳闸，将会使隔离开关两端电压不相等，从而导致带负荷拉、合隔离开关事故）。

一、什么是倒闸操作？倒闸操作是将电气设备从一种状态转换为另一种状态的操作，分运行、热备用、冷备用、检修四种状态。

运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带电运行；热备用状态：是指电气设备具备送电条件和启动条件，一经断路器合闸就转变为运行状态；冷备用状态：电气设备除断路器在断开位置，隔离开关也在断开位置；检修状态：是指断路器、隔离开关均断开，相应的接地隔离开关在合闸位置。

二、倒闸操作有哪些主要内容？1、拉开或合上断路器和隔离开关；2、装设或拆除接地线(合上或拉开接地隔离开关)；3、投入或退出继电保护及自动装置，改变继电保护和自动装置的运行方式或定值；4、安装或拆除控制回路或电压互感器回路的熔断器；5、改变有载调压的分接头、消弧线圈的分接头位置；6、所用电源切换；7、断路器改非自动等一些特殊的操作。

三、现场必须符合哪些条件才能进行倒闸操作？1、倒闸操作的操作人和监护人需经考试合格，名单经有关领导批准正式公布；2、现场一次、二次设备要有明显标志，包括命名、编号、转动方向、切换位置指示以及区别电气相别的漆色；3、要有与现场设备和运行方式相符合的一次系统模拟图及二次回路原理和展开图；4、除事故处理外的正常操作要有确切的调度命令和合格的操作票；5、要有统一确切的操作术语；6、要有合格的操作工具、安全用具和设施，包括对号放置接地线的专用装置。

四、倒闸操作的基本步骤有哪些？1、发布和接受操作任务；2、填写操作票；3、审查与核对操作票；4、操作执行命令的发布和接受；5、进行倒闸操作；6、汇报、盖章与记录。

五、倒闸操作中“五防”指的是什么？1、防止误拉、误合开关；2、防止带负荷拉、合隔离开关；3、防止带电挂接地线或合接地隔离开关；4、防止带接地线或接地隔离开关合闸；5、防止误入带电间隔。

六、倒闸操作时把“六关”指的是哪六关？1、操作准备关；2、操作票填写关；3、接令关；4、模拟预演关；5、操作监护关；6、操作质量检查关。

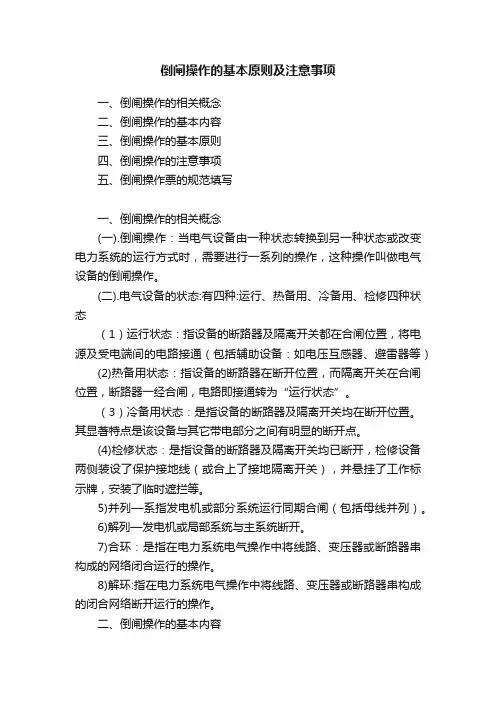

倒闸操作的基本原则及注意事项一、倒闸操作的相关概念二、倒闸操作的基本内容三、倒闸操作的基本原则四、倒闸操作的注意事项五、倒闸操作票的规范填写一、倒闸操作的相关概念(一).倒闸操作：当电气设备由一种状态转换到另一种状态或改变电力系统的运行方式时，需要进行一系列的操作，这种操作叫做电气设备的倒闸操作。

(二).电气设备的状态:有四种:运行、热备用、冷备用、检修四种状态（1）运行状态：指设备的断路器及隔离开关都在合闸位置，将电源及受电端间的电路接通（包括辅助设备：如电压互感器、避雷器等）(2)热备用状态：指设备的断路器在断开位置，而隔离开关在合闸位置，断路器一经合闸，电路即接通转为“运行状态”。

（3）冷备用状态：是指设备的断路器及隔离开关均在断开位置。

其显著特点是该设备与其它带电部分之间有明显的断开点。

(4)检修状态：是指设备的断路器及隔离开关均已断开，检修设备两侧装设了保护接地线（或合上了接地隔离开关），并悬挂了工作标示牌，安装了临时遮拦等。

5)并列—系指发电机或部分系统运行同期合闸（包括母线并列）。

6)解列—发电机或局部系统与主系统断开。

7)合环：是指在电力系统电气操作中将线路、变压器或断路器串构成的网络闭合运行的操作。

8)解环:指在电力系统电气操作中将线路、变压器或断路器串构成的闭合网络断开运行的操作。

二、倒闸操作的基本内容(一)倒闸操作的基本内容简单的说就是：(1)拉开或合上断路器和隔离开关拉开或合上接地刀闸（拆除或挂上接地线）（3）装上或取下控制回路、合闸回路、电压互感器回路的熔断器（4）投入或停用某些继电保护和自动装置及改变其整定值（5）改变变压器或消弧线圈的分接头我们常用到的操作必须填写电气倒闸操作票的就是：高压断路器的停、送电操作（包括高压电动机停、送电的操作）；低压系统母线停、送电或运行方式的改变；UPS、EPS、直流屏的停、送电操作或电池充放电试验操作；带手动旁路的变频器停、送电操作；以及操作步骤在两步以上，并且两步操作步骤一旦反次序操作就可能引起事故或可能影响设备正常运行的其他电气操作。

母线倒闸操作注意事项
1. 嘿，你可别小瞧了母线倒闸操作啊！就像搭积木一样，一步错步步错！比如螺丝没拧紧，那可不得了啊！一定要严格按照操作流程来，不能有丝毫马虎呀，不然出了问题咋办？
2. 记住哦，操作前一定要把准备工作做足！这就好比战士上战场前要检查装备一样。

你想想，如果枪都没准备好，怎么打仗呢？同理，母线倒闸操作要是准备不充分，不就麻烦大啦！
3. 操作的时候要细心再细心呀，可别像个冒失鬼一样！就像走钢丝，容不得一点差错。

要是不小心弄错了一个步骤，那可真会让人惊出一身冷汗呀，你说是不是？
4. 一定要注意安全啊！这可不是开玩笑的事。

母线倒闸操作就像拆炸弹，稍有不慎后果不堪设想。

所以，保护好自己是最重要的，别让危险有可乘之机啊！
5. 跟其他人的配合也很关键呀！这可不是一个人的战斗。

就像打篮球，团队协作才能赢。

母线倒闸操作也是一样，大家齐心协力才能顺利完成呀！
6. 时刻保持警惕呀！绝对不能放松。

母线倒闸操作就像在悬崖边走，稍微走神可能就掉下去啦。

要一直紧绷着神经，直到操作圆满完成，明白了吗？
我的观点结论就是：母线倒闸操作必须高度重视，严格按照要求来，注意细节和安全，加强配合与协作，一刻也不能松懈，这样才能确保操作的成功和安全。

倒闸操作的基本要求一、隔离开关的基本要求（1）在手动合隔离开关时，必须迅速果断，但在合到底时，不能用力过猛，以防合过头及损坏支持瓷瓶。

在合闸开始时如发生弧光，则应将隔离开关迅速合上，隔离开关一经操作，不得再行拉开，因为带负荷拉开隔离开关，会使弧光更大，造成设备的更大损坏，这时只能用断路器来切断该回路后，才允许将误合的隔离开关拉开。

（2）在手动拉开隔离开关时，应缓慢而谨慎，特别是刀片刚离开刀嘴时，这时如发生电弧，应立即合上，停止操作。

但在切断小容量变压器空载电流，一定长度的架空线路和电缆线路的充电电流，少量的负荷电流，以及用隔离开关解环操作时，均有电弧发生，此时应迅速将隔离开关断开，以便顺利消弧。

（3）在操作隔离开关后，必须检查开关的开合位置，因为有时可能由于操作机构有毛病或调整得不好，经操作后，实际上未合好或未拉开。

二、断路器操作的基本要求在进行断路器操作时，应满足下列要求：（4）在一般情况下，断路器不允许带电手动合闸，这是因为手动合闸慢，易产生电弧，但特殊需要时例外。

（5）遥控操作断路器时，不得用力过猛，以防止损坏控制开关；也不得返回太快，以防止断路器合闸后又跳闸。

（6）在断路器操作后，应检查有关信号及测量仪表的指示，以判断断路器动作的正确性。

但不能以信号灯及测量仪表的指示来判断断路器的实际开，合位置，应到现场检查断路器的机械位置指示器来确定实际开，合位置，以防止在操作隔离开关时，发生带负荷拉，合隔离开关事故。

（三）倒闸操作注意事项（1）在倒闸操作前，必须了解系统的运行方式，断电保护及自动装置等情况，并应考虑电源及负荷的合理分布以及系统运行方式的调整情况。

（2）在电气设备送电前，必须收回并检查有关工作票，拆除安全措施如拉开接地开关或拆除临时短路接地线及警告牌，然后测量绝缘电阻。

在测量绝缘电阻时，必须隔离电源，进行放电。

此外，还应检查隔离开关和断路器应在断开位置。

（3）在倒闸操作前应考虑继电保护及自动装置整定值的调整，以适应新的运行方式的需要，防止因继电保护及自动装置误动作或拒绝动作而造成事故。

倒闸操作的基本原则倒闸操作的基本原则：倒闸操作的定义倒闸操作就是将电气设备从一种运用状态转变到另一种运用状态的过程。

包括：1、为适应电力系统运行方式改变的需要，而必须进行的拉、合开关、刀闸、高压熔断器等一次设备的操作；2、为适应一次设备运行状态的改变，继电保护及自动装置等二次设备的操作倒闸：电气设备从一个状态变化到另一个状态。

设备状态1.运行状态：设备的开关及其两侧的刀闸各有一组在合闸位置（所连接的避雷器、电压互感器无特殊情况均应投入）。

2.热备用状态：设备的开关在断开位置，两侧的刀闸各有一组在合闸位置。

3.冷备用状态：设备的开关、刀闸均在断开位置，包括变压器的中性点刀闸应在断开位置。

4、检修状态：设备的开关、刀闸均在断开位置，并已装设接地线（或合上接地刀闸），开关和刀闸的操作电源已断开，必要时解除相关继电保护的压板。

电压互感器（PT）1.PT与其所连接的母线、线路、发电机（也有个别变压器或联变）应视为一体，这些设备的综合指令已规定了PT的相应状态。

2.对有刀闸的PT可以单独操作，可用“运行”、“冷备用”、“检修”等三种状态。

3.PT的操作指令包括将二次负荷转移或恢复，如果不能够转移的，对有关保护的变动应另下指令。

4.PT与连接设备一起检修的指令，可以同条下达。

保护三种状态1、经重合闸跳闸；2、直跳；3、信号。

综合重合闸三种状态1. 综重——即综合重合闸状态；2. 单重——即单相重合闸状态；3. 三重——即三相跳闸三相重合状态（我省目前220千伏使用为单相故障三相跳闸三相重合）。

一般三相重合闸二种状态1.无压——无压检定重合闸；2.同期——检查同期重合闸。

填入操作票的项目1.拉合的设备（断路器、隔离开关、接地刀闸等），验电，装拆接地线，安装和拆除控制回路或电压互感器的熔断器，切换保护回路和自动化装置及检验是否确无电压等；2.拉合设备（断路器、隔离开关、接地刀闸等）后检查设备的位置；3.进行停、送电操作时，在拉、合隔离关开和手车式开关拉出、推入前，检查断路器确在分闸位置；4.在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况；5.设备检修后合闸送电前，检查送电范围内接地刀闸已拉开，接地线已拆除。

摘要:通过以山西大唐国际云冈热电公司二期300MW 机组厂内220kV 双母线系统为例，结合日常刀闸操作中遇到的问题和总结的经验，突出岗位实用的特点，详细介绍了220kV 双母线系统的倒闸操作方法、危险点分析、预控措施.。

关键词:双母线倒闸操作预控措施1概述山西大唐国际云冈热电公司二期两台300MW 机组220kV 系统采用双母线接线，两台300MW 机组分别以发电机———变压器接线升压至220kV，然后以两回出线接入大同电网雁同500kV 变电站220kV 母线，#2启备变电源引接于厂内220kV 双母线上。

双母线接线是电厂、变电站中广泛采用的一种母线方式，这种主接线方式通常是将母联断路器合上使用双母线并列运行，这样当一组母线发生短路故障时，母差保护只需要将连接在该组母线上各电气元件的断路器和母联断路器跳开，而另一段母线仍在继续工作。

或者运行一组母线需要检修，可以将该母线上的电源和负荷倒至另一组母线上运行。

此接线方式可靠性较高、调度灵活、便于扩建、便于试验。

双母线的运行方式不同，自动装置配置的差异以及不同的操作任务也都将影响到倒闸操作的每一具体步骤，因此针对不同的情况，分析其危险点，掌握其正确的操作方法及步骤，对防范误操作事故发生，有着很现实的指导作用。

2倒闸操作前准备工作的主要内容2.1倒闸操作前操作人员要认真考虑的问题①改变后的运行方式是否正确、合理以及可靠，并分析运行方式改变后对系统的影响。

为此：在确定运行方式时，应优先采用运行规程中规定的各种运行方式，使电气设备及继电保护尽可能在最佳运行状态运行。

②倒闸操作是否会影响继电保护及自动装置的运行，在倒闸操作过程中，如果预料有可能引起某些保护或自动装置误动或失去正确配合，要提前采取措施或将其停用。

2.2倒闸操作前操作人员应做好的准备工作①接受操作任务。

操作任务是由操作指挥人（值长）下达，接受操作任务后，值班负责人（单元长或机组长）要首先明确操作人及监护人。

倒闸操作原则
道闸操作基本原则
1、停电拉闸操作，必须按照“断路器（开关）母线侧隔离开关（刀闸）”的顺序依次进行。

送电合闸操作应按与上述相反的顺序进行，严禁带负荷拉闸。

2、变压器两侧（或三侧）开关的操作顺序规定如下：停电时--先拉开负荷侧开关，后拉开电源侧开关，送电时--顺序与此相反。

（即不能带负载切断电源）。

3、单极隔离开关及跌落式开关的操作顺序规定如下：停电时--先拉开中相，后拉开两边相，送电时--顺序与此相反。

4、双回路母线供电的变电所，当出线开关由一段母线倒换至另一段母线供电时，应先断开待切换母线的电源侧负荷开关，再合母线联络开关。

 
5、操作中，应注意防止通过电压互感器二次返回的高压。
