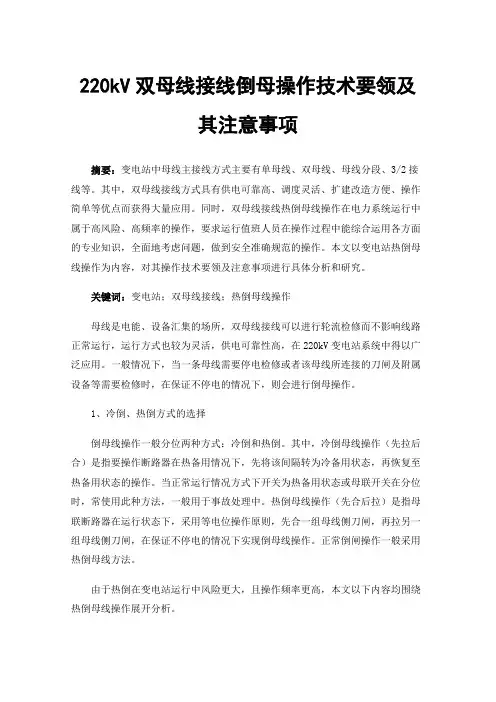

220kV双母线接线倒母操作技术要领及其注意事项摘要：变电站中母线主接线方式主要有单母线、双母线、母线分段、3/2接线等。
其中，双母线接线方式具有供电可靠高、调度灵活、扩建改造方便、操作简单等优点而获得大量应用。
同时，双母线接线热倒母线操作在电力系统运行中属于高风险、高频率的操作，要求运行值班人员在操作过程中能综合运用各方面的专业知识，全面地考虑问题，做到安全准确规范的操作。
本文以变电站热倒母线操作为内容，对其操作技术要领及注意事项进行具体分析和研究。
关键词：变电站；双母线接线；热倒母线操作母线是电能、设备汇集的场所，双母线接线可以进行轮流检修而不影响线路正常运行，运行方式也较为灵活，供电可靠性高，在220kV变电站系统中得以广泛应用。
一般情况下，当一条母线需要停电检修或者该母线所连接的刀闸及附属设备等需要检修时，在保证不停电的情况下，则会进行倒母操作。
1、冷倒、热倒方式的选择倒母线操作一般分位两种方式：冷倒和热倒。
其中，冷倒母线操作（先拉后合）是指要操作断路器在热备用情况下，先将该间隔转为冷备用状态，再恢复至热备用状态的操作。
当正常运行情况方式下开关为热备用状态或母联开关在分位时，常使用此种方法，一般用于事故处理中。
热倒母线操作（先合后拉）是指母联断路器在运行状态下，采用等电位操作原则，先合一组母线侧刀闸，再拉另一组母线侧刀闸，在保证不停电的情况下实现倒母线操作。
正常倒闸操作一般采用热倒母线方法。
由于热倒在变电站运行中风险更大，且操作频率更高，本文以下内容均围绕热倒母线操作展开分析。
2、倒母前应投入母线互联功能在正常运行时，为了保证母差保护动作的选择性，通常将母差保护投在有选择性的位置上。
在热倒母线操作过程中，因同时合上两把母线刀闸，母差的两个分差回路电流会出现不平衡的情况，影响母差正常运行（1）。
如果此时发生故障，母线保护将无法正确区分故障范围。
而在倒母线过程中，为了防止母联断路器在倒闸过程中跳闸，造成带负荷拉、合刀闸的事故，必须断开母联断路器的控制电源，将母联断路器设为死开关。

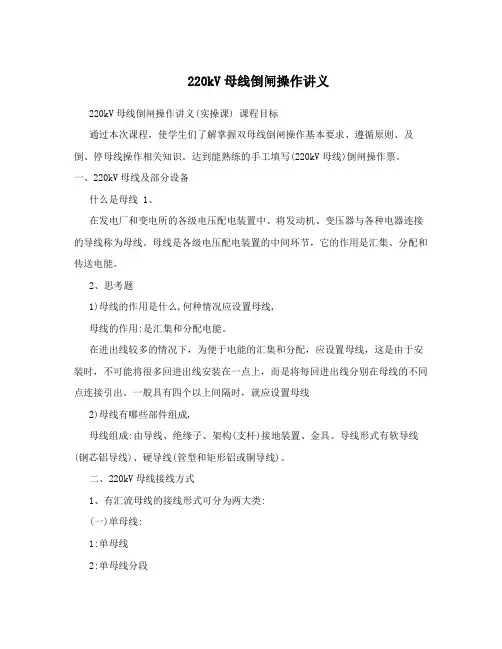

220kV母线倒闸操作讲义220kV母线倒闸操作讲义(实操课) 课程目标通过本次课程，使学生们了解掌握双母线倒闸操作基本要求、遵循原则、及倒、停母线操作相关知识。
达到能熟练的手工填写(220kV母线)倒闸操作票。
一、220kV母线及部分设备什么是母线 1、在发电厂和变电所的各级电压配电装置中、将发动机、变压器与各种电器连接的导线称为母线。
母线是各级电压配电装置的中间环节，它的作用是汇集、分配和传送电能。
2、思考题1)母线的作用是什么,何种情况应设置母线,母线的作用:是汇集和分配电能。
在进出线较多的情况下，为便于电能的汇集和分配，应设置母线，这是由于安装时，不可能将很多回进出线安装在一点上，而是将每回进出线分别在母线的不同点连接引出。
一般具有四个以上间隔时，就应设置母线2)母线有哪些部件组成,母线组成:由导线、绝缘子、架构(支杆)接地装置、金具。
导线形式有软导线(钢芯铝导线)、硬导线(管型和矩形铝或铜导线)。
二、220kV母线接线方式1、有汇流母线的接线形式可分为两大类:(一)单母线:1:单母线2:单母线分段3:单母线(分段)带旁路(二)双母线:1:双母线2:双母线分段(单分段双分段)3:双母线(分段)带旁路4:3/2断路器接线5:变压器-母线组接线2、双母线3、双母线接线特点有两组母线(?、?)。
每一个电源回路和出线回路均通过一台断路器和两台隔离开关分别接到两组母线上。
两组母线通过一台母联断路器相连。

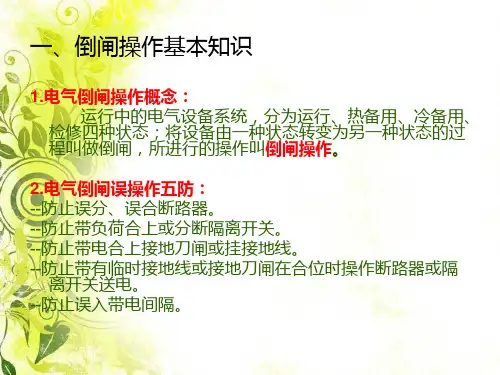

1)双母线接线优点供电可靠性大，轮流检修母线时，不必中断对用户的供电;检修任何一条母线的隔离开关时，只需将隔离开关所属的线路停电，其余线路可以不停电;当一条母线发生故障时，可以用另一条母线迅速恢复供电，缩小线路停电范围; 任何一条线路的断路器因故不能操作时，可以用倒母线的方式，用母联断路器代替线路断路器进行操作;运行方式灵活;另外还具有调度、扩建、检修方便的优点2)双母线接线缺点接线比较复杂，倒闸操作时容易发生误操作;母线隔离开关较多，配电装置的结构复杂，故经济性较差;当母线故障时，须短时切除较多的电源和线路;三、母线倒闸操作的相关知识1、操作术语定义1)倒闸操作:是指将电气设备由一种状态转换成另一种状态的所有动作，包括一次系统运行方式变更，继电保护定值调整，装置的启停用，二次回路切换，自动装置投切、试验等所进行的操作执行过程的总称。

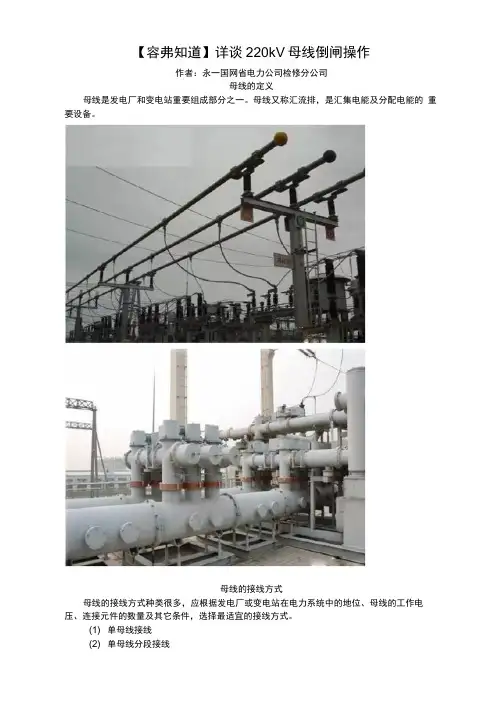

【容弗知道】详谈220kV母线倒闸操作作者：永一国网省电力公司检修分公司母线的定义母线是发电厂和变电站重要组成部分之一。
母线又称汇流排，是汇集电能及分配电能的重要设备。
母线的接线方式母线的接线方式种类很多，应根据发电厂或变电站在电力系统中的地位、母线的工作电压、连接元件的数量及其它条件，选择最适宜的接线方式。
(1) 单母线接线(2) 单母线分段接线(3) 双母线接线(4) 双母线分段接线(5) 单母线或双母线带旁路接线(6) 3/2接线母线I段母线。
切11段母线资料.母线保护配置（1） 220kV母线保护功能一般包括母线差动保护（母差保护）、母联相关的保护（母联失灵保护、母联死区保护、母联过流保护、母联充电保护等)、断路器失灵保护。
(2) 对重要的220kV及以上电压等级的母线都应当实现双重化，配置两套母线保护。
某站220kV母线配置两套母差保护RCS-915和WMH-800A。
刀闸位置根据系统运行方式的需要，双母线上各连接元件需要经常在两条母线上进行切换。
母线运行方式发生变化时，对于大差没有影响，但对于小差会产生很大影响，决定了该支路电流计入哪段母线的小差电流计算。
在微机母差保护装置中，将隔离开关的辅助接点作为开入量接到保护装置，利用隔离开关的辅助接点来识别母线的运行方式。
故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区故障判断元件。
差动保护根据母线上各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。
当双母线按单母线方式运行，不需要进行故障母线的选择时可投入“母线互联”压板；当母线在倒闸操作过程中两条母线经刀闸跨接，则装置自动识别为单母线运行。
这两种情况都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。
“母线互联”方式保护装置在母线互联方式下，小差比率差动元件自动退出，不进行故障母线的选择，一旦发生故障同时切除两段母线。
操作任务一：220kVⅠ母线负荷倒至Ⅱ母线运行，220kVⅠ母线由运行转检修1.检查220kV母联200开关遥信指示确在合位2.检查220kV母联200开关三相机械位置指示确在合位3.投入220kV母差保护1屏1LP2投单母线压板4.投入220kV母差保护2屏2LP3母线互联投入压板5.检查220kV母差保护2屏“互联”指示灯亮6.拉开220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅰ开关7.拉开220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅱ开关8.合上兴党线213开关汇控柜刀闸操作电源开关9.检查兴党线213-1刀闸遥信指示确在合位10.检查兴党线213-1刀闸机械位置指示确在合位11.合上兴党线213-2刀闸12.检查兴党线213-2刀闸遥信指示确在合位13.检查兴党线213开关保护1屏操作继电器箱电压切换L2指示灯亮，14.检查220kV母差保护1屏兴党线刀闸位置Ⅱ母指示灯亮，并按下刀闸位置确认按钮15.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮16.检查兴党线213-2刀闸机械位置指示确在合位17.拉开兴党线213-1刀闸18.检查兴党线213-1刀闸遥信指示确在分位19.检查兴党线213开关保护1屏操作继电器箱电压切换L1指示灯灭20.检查220kV母差保护1屏兴党线刀闸位置Ⅰ母指示灯灭，并按下刀闸位置确认按钮21.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮22.检查兴党线213-1刀闸机械位置指示确在分位23.拉开兴党线213开关汇控柜刀闸操作电源开关24.合上长兴Ⅰ线212开关汇控柜刀闸操作电源开关25.检查长兴Ⅰ线212-1刀闸遥信指示确在合位26.检查长兴Ⅰ线212-1刀闸机械位置指示确在合位27.合上长兴Ⅰ线212-2刀闸28.检查长兴Ⅰ线212-2刀闸遥信指示确在合位29.检查长兴Ⅰ线212开关保护1屏操作继电器箱电压切换L2指示灯亮30.检查220kV母差保护1屏长兴Ⅰ线刀闸位置Ⅱ母指示灯亮，并按下刀闸位置确认按钮31.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮32.检查长兴Ⅰ线212-2刀闸机械位置指示确在合位33.拉开长兴Ⅰ线212-1刀闸34.检查长兴Ⅰ线212-1刀闸遥信指示确在分位35.检查长兴Ⅰ线212开关保护1屏操作继电器箱电压切换L1指示灯灭36.检查220kV母差保护1屏长兴Ⅰ线刀闸位置Ⅰ母指示灯灭，并按下刀闸位置确认按钮37.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮38.检查长兴Ⅰ线212-1刀闸机械位置指示确在分位39.拉开长兴Ⅰ线212开关汇控柜刀闸操作电源开关40.合上1号主变220kV进线201开关汇控柜刀闸操作电源开关41.检查1号主变220kV进线201-1刀闸遥信指示确在合位42.检查1号主变220kV进线201-1刀闸机械位置指示确在合位43.合上1号主变220kV进线201-2刀闸44.检查1号主变220kV进线201-2刀闸遥信指示确在合位45.检查1号主变保护屏1操作继电器箱电压切换Ⅱ母运行指示灯亮46.检查220kV母差保护1屏1号主变刀闸位置Ⅱ母指示灯亮，并按下刀闸位置确认按钮47.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮48.检查1号主变220kV进线201-2刀闸机械位置指示确在合位49.拉开1号主变220kV进线201-1刀闸50.检查1号主变220kV进线201-1刀闸遥信指示确在分位51.检查1号主变保护屏1操作继电器箱电压切换Ⅰ母运行指示灯灭52.检查220kV母差保护1屏1号主变刀闸位置Ⅰ母指示灯灭，并按下刀闸位置确认按钮53.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮54.检查1号主变220kV进线201-1刀闸机械位置指示确在分位55.拉开1号主变220kV进线201开关汇控柜刀闸操作电源开关56.检查#2主变220kV进线202-1刀闸遥信指示确在分位57.检查#2主变220kV进线202-1刀闸机械位置指示确在分位58.检查兴姚线214-1刀闸遥信指示确在分位59.检查兴姚线214-1刀闸机械位置指示确在分位60.检查长兴Ⅱ线211-1刀闸遥信指示确在分位61.检查长兴Ⅱ线211-1刀闸机械位置指示确在分位62.检查220kV母联200开关遥测指示正确63.将220kV母差保护1屏母线选择开关由“双母”位置切换至“Ⅱ母”位置64.合上220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅰ开关65.合上220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅱ开关66.退出220kV母差保护1屏1LP2投单母线压板67.退出220kV母差保护2屏2LP3母线互联投入压板68.检查220kV母差保护2屏“互联”指示灯灭69.拉开220kV母联200开关70.检查220kV母联200开关遥测指示正确71.检查220kV母联200开关遥信指示确在分位72.检查220kV母联200开关三相机械位置指示确在分位73.检查220kV Ⅰ母线电压遥测指示正确74.将220kV母联、110kV母联测控屏220kV母联控制开关由远方位置切至就地位置75.合上220kV母联200开关汇控柜刀闸操作电源开关76.拉开220kV母联200-1刀闸77.检查220kV母联200-1刀闸遥信指示确在（合）分位78.检查220kV母联开关控制及220kVPT并列屏操作继电器箱电压切换L1指示灯灭79.检查220kV母差保护1屏母联刀闸位置Ⅰ母指示灯灭，并按下刀闸位置确认按钮80.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮81.检查220kV母联200-1刀闸机械位置指示确在（合）分位82.拉开220kV母联200-2刀闸83.检查220kV母联200-2刀闸遥信指示确在分位84.检查220kV母联开关控制及220kVPT并列屏操作继电器箱电压切换L2指示灯灭85.检查220kV母差保护1屏母联刀闸位置Ⅱ母指示灯灭，并按下刀闸位置确认按钮86.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮87.检查220kV母联200-2刀闸机械位置指示确在分位88.拉开220kV母联200开关汇控柜刀闸操作电源开关89.拉开220kVⅠ母线PT汇控柜测量A相电压开关90.拉开220kVⅠ母线PT汇控柜测量B相电压开关91.拉开220kVⅠ母线PT汇控柜测量C相电压开关92.拉开220kVⅠ母线PT汇控柜保护A相电压开关93.拉开220kVⅠ母线PT汇控柜保护B相电压开关94.拉开220kVⅠ母线PT汇控柜保护C相电压开关95.合上220kVⅠ母线PT汇控柜刀闸操作电源开关96.拉开220kVⅠ母线PT P21刀闸（在系统图总界面上操作）97.检查220kVⅠ母线PT P21刀闸遥信指示确在分位98.检查220kVⅠ母线PT P21刀闸机械位置指示确在分位99.将220kVⅠ母线PT汇控柜刀闸远控近控切换把手由远方位置切至就地位置100.合上220kVⅠ母线PT P21-D1接地刀闸101.检查220kVⅠ母线PT P21-D1接地刀闸机械位置指示器确在合位102.检查220kVⅠ母线PT P21-D1接地刀闸遥信指示确在合位103.拉开220kVⅠ母线PT汇控柜刀闸操作电源开关104.将220kVⅠ母线PT汇控柜刀闸远控近控切换把手由就地位置切至远方位置操作任务二：220kVⅠ母线由检修转运行，220kV母线恢复正常运行方式1.合上220kVⅠ母线PT汇控柜刀闸操作电源开关2.将220kVⅠ母线PT汇控柜刀闸远控近控切换把手由远方位置切至就地位置3.拉开220kVⅠ母线PT P21-D1接地刀闸4.检查220kVⅠ母线PT汇控柜P21-D1接地刀闸位置指示灯（红）绿灯亮5.检查220kVⅠ母线PT P21-D1接地刀闸机械位置指示器确在分位6.检查220kVⅠ母线PT P21-D1接地刀闸遥信指示确在分位7.将220kVⅠ母线PT汇控柜刀闸远控近控切换把手由就地位置切至远方位置8.检查送电范围内确无接地线9.合上220kVⅠ母线PT P21刀闸10.检查220kVⅠ母线PT P21刀闸遥信指示确在合位11.检查220kVⅠ母线PT P21刀闸机械位置指示确在合位12.拉开20kVⅠ母线PT汇控柜刀闸操作电源开关13.合上220kVⅠ母线PT汇控柜测量A相电压开关14.合上220kVⅠ母线PT汇控柜测量B相电压开关15.合上220kVⅠ母线PT汇控柜测量C相电压开关16.合上220kVⅠ母线PT汇控柜保护A相电压开关17.合上220kVⅠ母线PT汇控柜保护B相电压开关18.合上220kVⅠ母线PT汇控柜保护C相电压开关19.合上220kVⅠ母线PT汇控柜刀闸操作电源开关20.投入220kV母差保护1屏1LP3投充电压板21.投入220kV母差保护2屏2LP1充电保护投入压板22.检查220kV母联200开关遥信指示确在分位23.检查220kV母联200开关三相机械位置指示确在分位24.检查220kV母联、110kV母联测控屏220kV母联控制开关在就地位置25.合上220kV母联200开关汇控柜刀闸操作电源开关26.合上220kV母联200-2刀闸27.检查220kV母联200-2刀闸遥信指示确在合位28.检查220kV母联开关控制及220kVPT并列屏操作继电器箱电压切换L2指示灯亮29.检查220kV母差保护1屏220kV母联刀闸位置Ⅱ母指示灯亮，并按下刀闸位置确认按钮30.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮31.检查220kV母联200-2刀闸机械位置指示确在合位32.合上220kV母联200-1刀闸33.检查220kV母联200-1刀闸遥信指示确在合位34.检查220kV母联开关控制及220kVPT并列屏操作继电器箱电压切换L1指示灯亮35.检查220kV母差保护1屏220kV母联刀闸位置Ⅰ母指示灯亮，并按下刀闸位置确认按钮36.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮37.检查220kV母联200-1刀闸机械位置指示确在合位38.拉开220kV母联200开关汇控柜刀闸操作电源开关39.将220kV母联、110kV母联测控屏220kV母联控制开关由就地切至远方位置40.合上220kV母联200开关41.检查220kV母联200开关遥测指示正确42.检查220kV母联200开关遥信指示确在合位43.检查220kVⅠ母线电压遥测指示正确44.检查220kV母联200开关三相机械位置指示确在合位45.退出220kV母差保护1屏1LP3投充电压板46.退出220kV母差保护2屏2LP1充电保护投入压板47.将220kV母差保护1屏母线（差）选择开关由“Ⅱ母”位置切换至“双母”位置48.投入220kV母差保护1屏1LP2投单母线压板49.投入220kV母差保护2屏2LP3母线互联投入压板50.检查220kV母差保护2屏“互联”指示灯亮51.拉开220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅰ开关52.拉开220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅱ开关53.合上兴党线213开关汇控柜刀闸操作电源开关54.检查兴党线213-2刀闸遥信指示确在合位55.检查兴党线213-2刀闸机械位置指示确在合位56.合上兴党线213-1刀闸57.检查兴党线213-1刀闸遥信指示确在合位58.检查兴党线213开关保护1屏操作继电器箱电压切换L1指示灯亮59.检查220kV母差保护1屏兴党线刀闸位置Ⅰ母指示灯亮，并按下刀闸位置确认按钮60.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮61.检查兴党线213-1刀闸机械位置指示确在合位62.拉开兴党线213-2刀闸63.检查兴党线213-2刀闸遥信指示确在分位64.检查（长兴Ⅰ线212）兴党线213开关保护1屏操作继电器箱电压切换L2指示灯灭65.检查220kV母差保护1屏（长兴Ⅰ线）兴党线刀闸位置Ⅱ母指示灯灭，并按下刀闸位置确认按钮66.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮67.检查兴党线213-2刀闸机械位置指示确在分位68.拉开兴党线213开关汇控柜刀闸操作电源开关69.合上长兴Ⅰ线212开关汇控柜刀闸操作电源开关70.检查长兴Ⅰ线212-2刀闸遥信指示确在合位71.检查长兴Ⅰ线212-2刀闸机械位置指示确在合位72.合上长兴Ⅰ线212-1刀闸73.检查长兴Ⅰ线212-1刀闸遥信指示确在合位74.检查长兴Ⅰ线212开关保护1屏操作继电器箱电压切换L1指示灯亮75.检查220kV母差保护1屏长兴Ⅰ线刀闸位置Ⅰ母指示灯亮，并按下刀闸位置确认按钮76.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮77.检查长兴Ⅰ线212-1刀闸机械位置指示确在合位78.拉开长兴Ⅰ线212-2刀闸79.检查长兴Ⅰ线212-2刀闸遥信指示确在分位80.检查长兴Ⅰ线212开关保护1屏操作继电器箱电压切换L2指示灯灭81.检查220kV母差保护1屏长兴Ⅰ线刀闸位置Ⅱ母指示灯灭，并按下刀闸位置确认按钮82.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮83.检查长兴Ⅰ线212-2刀闸机械位置指示确在分位84.拉开长兴Ⅰ线212开关汇控柜刀闸操作电源开关85.合上1号主变220kV进线201开关汇控柜刀闸操作电源开关86.检查1号主变220kV进线201-2刀闸遥信指示确在合位87.检查1号主变220kV进线201-2刀闸机械位置指示确在合位88.合上1号主变220kV进线201-1刀闸89.检查1号主变220kV进线201-1刀闸遥信指示确在合位90.检查1号主变保护屏1操作继电器箱电压切换Ⅰ母运行指示灯（灭）亮91.检查220kV母差保护1屏（母联）1号主变刀闸位置Ⅰ母指示灯亮，并按下刀闸位置确认按钮92.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮93.检查1号主变220kV进线201-1刀闸机械位置指示确在合位94.拉开1号主变220kV进线201-2刀闸95.检查1号主变220kV进线201-2刀闸遥信指示确在分位96.检查1号主变保护屏1操作继电器箱电压切换Ⅱ母运行指示灯灭97.检查220kV母差保护1屏1号主变刀闸位置Ⅱ母指示灯灭，并按下刀闸位置确认按钮98.检查220kV母差保护2屏“开入变位” 指示灯亮，并按下复归按钮99.检查1号主变220kV进线201-2刀闸机械位置指示确在分位100.拉开1号主变220kV进线201开关汇控柜刀闸操作电源开关101.合上220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅰ开关102.合上220kV母联开关控制及220kVPT并列屏母联200开关操作电源Ⅱ开关103.退出220kV母差保护1屏1LP2投单母线压板104.退出220kV母差保护2屏2LP3母线互联投入压板105.检查220kV母差保护2屏“互联”指示灯灭。

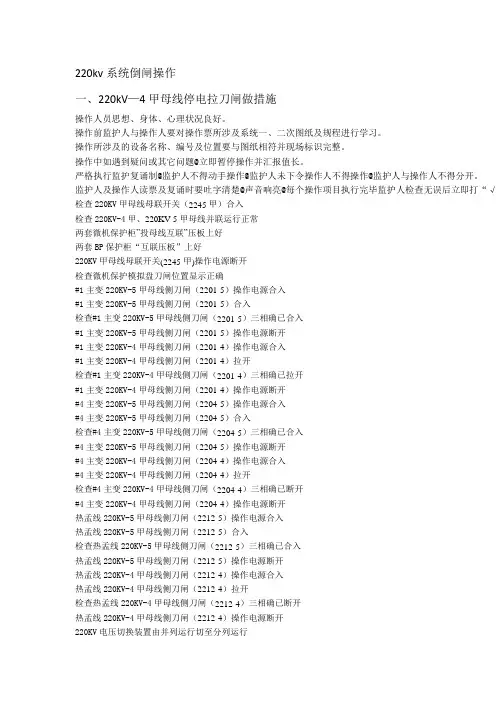

220kv系统倒闸操作一、220kV—4甲母线停电拉刀闸做措施操作人员思想、身体、心理状况良好。
操作前监护人与操作人要对操作票所涉及系统一、二次图纸及规程进行学习。
操作所涉及的设备名称、编号及位置要与图纸相符并现场标识完整。
操作中如遇到疑问或其它问题@立即暂停操作并汇报值长。
严格执行监护复诵制@监护人不得动手操作@监护人未下令操作人不得操作@监护人与操作人不得分开。
监护人及操作人读票及复诵时要吐字清楚@声音响亮@每个操作项目执行完毕监护人检查无误后立即打“√检查220KV甲母线母联开关（2245甲）合入检查220KV-4甲、220KV-5甲母线并联运行正常两套微机保护柜”投母线互联”压板上好两套BP保护柜“互联压板”上好220KV甲母线母联开关(2245甲)操作电源断开检查微机保护模拟盘刀闸位置显示正确#1主变220KV-5甲母线侧刀闸（2201-5）操作电源合入#1主变220KV-5甲母线侧刀闸（2201-5）合入检查#1主变220KV-5甲母线侧刀闸（2201-5）三相确已合入#1主变220KV-5甲母线侧刀闸（2201-5）操作电源断开#1主变220KV-4甲母线侧刀闸（2201-4）操作电源合入#1主变220KV-4甲母线侧刀闸（2201-4）拉开检查#1主变220KV-4甲母线侧刀闸（2201-4）三相确已拉开#1主变220KV-4甲母线侧刀闸（2201-4）操作电源断开#4主变220KV-5甲母线侧刀闸（2204-5）操作电源合入#4主变220KV-5甲母线侧刀闸（2204-5）合入检查#4主变220KV-5甲母线侧刀闸（2204-5）三相确已合入#4主变220KV-5甲母线侧刀闸（2204-5）操作电源断开#4主变220KV-4甲母线侧刀闸（2204-4）操作电源合入#4主变220KV-4甲母线侧刀闸（2204-4）拉开检查#4主变220KV-4甲母线侧刀闸（2204-4）三相确已断开#4主变220KV-4甲母线侧刀闸（2204-4）操作电源断开热孟线220KV-5甲母线侧刀闸（2212-5）操作电源合入热孟线220KV-5甲母线侧刀闸（2212-5）合入检查热孟线220KV-5甲母线侧刀闸（2212-5）三相确已合入热孟线220KV-5甲母线侧刀闸（2212-5）操作电源断开热孟线220KV-4甲母线侧刀闸（2212-4）操作电源合入热孟线220KV-4甲母线侧刀闸（2212-4）拉开检查热孟线220KV-4甲母线侧刀闸（2212-4）三相确已断开热孟线220KV-4甲母线侧刀闸（2212-4）操作电源断开220KV电压切换装置由并列运行切至分列运行甲母线母联开关(2245甲)操作电源合入两套BP保护柜“互联压板”取下两套微机保护柜”投母线互联”压板取下检查220KV甲母线母联开关（2245甲）合入检查220KV甲母线母联开关（2245甲）电流表回零220KV甲母线母联开关（2245甲）断开检查220KV-4甲母线电压表回零220KV甲母线母联开关（2245甲）母线侧刀闸（2245-4）操作电源合入220KV甲母线母联开关（2245甲）母线侧刀闸（2245-4）拉开检查220KV甲母线母联开关（2245甲）母线侧刀闸（2245-4）三相确已断开220KV甲母线母联开关（2245甲）母线侧刀闸（2245-4）操作电源断开220KV甲母线母联开关（2245甲）母线侧刀闸（2245-5）操作电源合入220KV甲母线母联开关（2245甲）母线侧刀闸（2245-5）拉开检查220KV甲母线母联开关（2245甲）母线侧刀闸（2245-5）三相确已拉开220KV甲母线母联开关（2245甲）母线侧刀闸（2245-5）操作电源断开220KV-4甲母线PT（224甲-9）二次开关断开220KV-4甲母线PT（224甲-9）一次刀闸拉开检查220KV-4甲母线PT（224甲-9）一次刀闸三相确已拉开在220KV-4甲母线PT（224甲-9）测PT三相无电压220KV-4甲母线PT接地刀闸（224甲-97）合入在220KV-4甲母线测母线三相无电压220KV-4甲母线接地刀闸224甲-7合入二、220kV—5甲母线停电拉刀闸做措施操作人员思想、身体、心理状况良好。

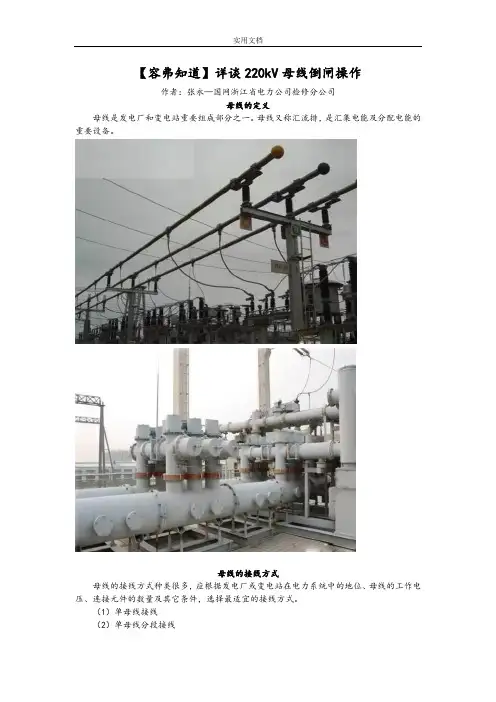

【容弗知道】详谈220kV母线倒闸操作作者：张永—国网浙江省电力公司检修分公司母线的定义母线是发电厂和变电站重要组成部分之一。
母线又称汇流排，是汇集电能及分配电能的重要设备。
母线的接线方式母线的接线方式种类很多，应根据发电厂或变电站在电力系统中的地位、母线的工作电压、连接元件的数量及其它条件，选择最适宜的接线方式。
（1）单母线接线（2）单母线分段接线（3）双母线接线（4）双母线分段接线（5）单母线或双母线带旁路接线（6）3/2接线母线保护配置（1）220kV母线保护功能一般包括母线差动保护（母差保护）、母联相关的保护（母联失灵保护、母联死区保护、母联过流保护、母联充电保护等）、断路器失灵保护。
（2）对重要的220kV及以上电压等级的母线都应当实现双重化，配置两套母线保护。
某站220kV母线配置两套母差保护RCS-915和WMH-800A。
刀闸位置根据系统运行方式的需要，双母线上各连接元件需要经常在两条母线上进行切换。
母线运行方式发生变化时，对于大差没有影响，但对于小差会产生很大影响，决定了该支路电流计入哪段母线的小差电流计算。
在微机母差保护装置中，将隔离开关的辅助接点作为开入量接到保护装置，利用隔离开关的辅助接点来识别母线的运行方式。
故障母线选择元件差动保护根据母线上所有连接元件电流采样值计算出大差电流，构成大差比率差动元件，作为差动保护的区内故障判断元件。
差动保护根据母线上各连接元件的刀闸位置开入计算出两条母线的小差电流，构成小差比率差动元件，作为故障母线选择元件。
当双母线按单母线方式运行，不需要进行故障母线的选择时可投入“母线互联”压板；当母线在倒闸操作过程中两条母线经刀闸跨接，则装置自动识别为单母线运行。
这两种情况都不进行故障母线的选择，当母线发生故障时将所有母线同时切除。
“母线互联”方式保护装置在母线互联方式下，小差比率差动元件自动退出，不进行故障母线的选择，一旦发生故障同时切除两段母线。

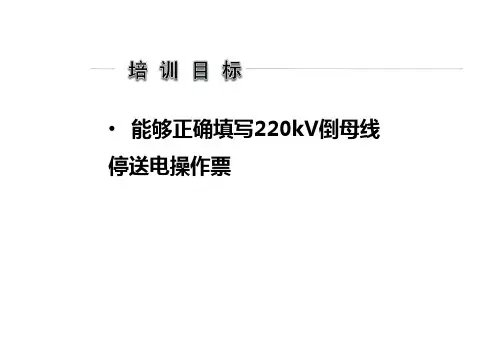

220kV母线倒闸操作讲义（实操课）课程目标通过本次课程，使学生们了解掌握双母线倒闸操作基本要求、遵循原则、及倒、停母线操作相关知识。
达到能熟练的手工填写(220kV母线)倒闸操作票。
一、220kV母线及部分设备1、什么是母线在发电厂和变电所的各级电压配电装置中、将发动机、变压器与各种电器连接的导线称为母线。
母线是各级电压配电装置的中间环节，它的作用是汇集、分配和传送电能。
2、思考题1）母线的作用是什么何种情况应设置母线母线的作用：是汇集和分配电能。
在进出线较多的情况下，为便于电能的汇集和分配，应设置母线，这是由于安装时，不可能将很多回进出线安装在一点上，而是将每回进出线分别在母线的不同点连接引出。
一般具有四个以上间隔时，就应设置母线2）母线有哪些部件组成母线组成：由导线、绝缘子、架构（支杆）接地装置、金具。
导线形式有软导线（钢芯铝导线）、硬导线（管型和矩形铝或铜导线）。
二、220kV母线接线方式1、有汇流母线的接线形式可分为两大类：（一）单母线：1：单母线2：单母线分段3：单母线（分段）带旁路（二）双母线：1：双母线2：双母线分段（单分段双分段） 3：双母线（分段）带旁路4：3/2断路器接线5：变压器-母线组接线2、双母线3、双母线接线特点有两组母线（Ⅰ、Ⅱ）。
每一个电源回路和出线回路均通过一台断路器和两台隔离开关分别接到两组母线上。
两组母线通过一台母联断路器相连。
1）双母线接线优点供电可靠性大，轮流检修母线时，不必中断对用户的供电；检修任何一条母线的隔离开关时，只需将隔离开关所属的线路停电，其余线路可以不停电；当一条母线发生故障时，可以用另一条母线迅速恢复供电，缩小线路停电范围；任何一条线路的断路器因故不能操作时，可以用倒母线的方式，用母联断路器代替线路断路器进行操作；运行方式灵活；另外还具有调度、扩建、检修方便的优点2）双母线接线缺点接线比较复杂，倒闸操作时容易发生误操作；母线隔离开关较多，配电装置的结构复杂，故经济性较差；当母线故障时，须短时切除较多的电源和线路；三、母线倒闸操作的相关知识1、操作术语定义1）倒闸操作：是指将电气设备由一种状态转换成另一种状态的所有动作，包括一次系统运行方式变更，继电保护定值调整，装置的启停用，二次回路切换，自动装置投切、试验等所进行的操作执行过程的总称。
2）倒母线：是指双母线接线方式的变电站（开关站），将一组母线上的部分或全部开关倒换到另一组母线上运行或热备用的操作。
3）倒负荷：是指将线路或变压器负荷转移至其他线路或变压器供电的操作。
4）并列：是指通过人工操作，使两个电气元件连接到相同的电网运行节点上或电网与电网之间在相序相同，且电压、频率允许的条件下并联运行的操作。
5）解列：是指通过人工操作，使两个电气元件从相同的电网运行节点上分离或电网与电网之间解除并联运行的操作6）合环：是指将电气元件构成的网络闭合运行的操作。
7）同期合环：是指通过自动化设备或仪表检测同期后自动或手动进行的合闸操作。
8）解环：是指将电气元件构成的闭合网络开断运行的操作。
9）充电：是指使空载的线路、母线、变压器等电气设备带有标称电压的操作10）代路：是指用旁路开关代替其他开关运行的操作。
2、母线操作原则1）母线操作时，应根据继电保护的要求改变母线差动保护运行方式。
2）母线停、送电操作时，应防止电压互感器二次侧向母线反充电。
3）用母联开关对母线充电时，应投入母联开关充电保护，充电正常后退出充电保护。
4）倒母线前，应将母联开关的直流控制电源断开，使母联开关置死连接位置，再进行逐个倒换，倒换完毕、检查停电母线无出线刀闸后，最后接通母联开关直流控制电源、拉开母联开关。
5）对母线充电的操作，66kV及以下带电压互感器进行，220kV电压互感器为电容式的，可带电压互感器进行，并有以下几种方式（1）用母联开关进行母线充电操作（2）用主变压器开关对母线进行充电（3）用线路开关或旁路开关对母线充电3、操作类型定义1)远方遥控操作：指从调度端或集控站发出远方操作指令，以微机监控系统或变电站的RTU当地功能为技术手段，在远方变电站实施的操作。
2)就地操作：指在变电站内的主控室（或设备操作机构处）通过后台监控机、操作把手、操作机构、绝缘杆等进行的操作。
操作人员和所操作的设备均在一个变电站内。
3)单一操作：是指一个操作项完成后，不再有其他相关联的电气操作。
4)程序操作：是遥控操作的一种，是通过批命令实现的操作。
5)监护操作：由两人进行同一项操作。
监护操作时，其中一人对设备较为熟悉者作监护。
特别重要和复杂的倒闸操作，由熟练的运行人员操作，值班负责人监护。
6)单人操作：由一人完成的操作。
4、为什么母线刀闸操作后检查母差保护刀闸位置指示正确母线刀闸操作后，特别是送电时母线刀闸操作后，应检查：1）母差保护装置刀闸位置指示和一次设备相对应；2）该线路保护电压切换继电器动作正确。
5、倒闸操作主要流程1)预接受操作任务2)操作人填写操作票3)正值（监护人）审票4)调度发布正式操作命令5)监护人与操作人相互对操作风险分析6）模拟操作、核对操作的正确性7）对安全、操作工器具的准备和检查8、进入设备操作现场9）监护人唱票、操作人操作10）完成操作、全面检查11）汇报调度、填写记录12）总结操作全过程的正确性，并作出评价6、母线恢复送电的操作注意事项1)母线检修后送电前应检查母线上所有检修过的母线隔离开关确在断开位置，防止向其他设备误充电。
2) 经母联开关向另一条母线充电，应使用母线充电保护（若母线配备两套母差保护，则两套母差的充电保护压板均应投入）。
【母联有独立充电保护装置时，可不用母差保护的充电功能】四、220kV母线相关保护1、什么是母线保护通俗的讲，就是有选择的快速、可靠、灵敏进行判断和动作，切除母线故障的装置就是母线的保护。
2、母线保护的要求1)安全性和可靠性:与其他主设备保护相比，对母线保护的要求更苛刻。
要求有高度的安全性和可靠性，母线保护的拒动及误动将造成严重的后果。
母线保护误动将造成大面积停电；母线保护的拒动更为严重，可能造成电力设备的损坏及系统的瓦解。
2) 选择性强、动作速度快:母线保护不但要能很好地区分区内故障和外部故障，还要确定哪条或哪段母线故障。
由于母线影响到系统的稳定性，尽早发现并切除故障尤为重要。
3、母差保护简介1）母线故障时，如果由后备保护切除母线故障，一般时间较长，有些情况下不能满足系统稳定性和供电可靠性的要求。
2）110KV、220kV母线及重要的35kV母线，一般装设专门的保护，即母线差动保护。
3）母线差动保护的保护范围为各元件母差保护用电流互感器之间的设备。
4）母线差动保护的差动回路包括母线大差回路和各段母线小差回路（1）母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
（2）某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
（3）大差用于判别母线区内和区外故障，小差用于故障母线的选择。
五、操作票内容的填写操作票格式及其使用变电站名称调度发令人姓名操作任务应与调度命令相符操作顺序用阿拉伯数字表示1.记录操作中的问题；2.出现多张操作票时，注明接下页××××号操作票票号调度下达命令的时间操作完毕、回令时间接受调度命令人姓名出现多张操作票时，第二页开始注明承上页××××号所有操作签名，在多张操作票时，只签最后一张。
备注：（1）操作票填写完毕，做“ㄣ”号；（2）操作票执行完毕，在“ㄣ”号上盖“已执行”章；（3）因故中止操作，在已操作的最后一项末盖“已执行”章，并在“备注栏”注明自第××项未执行，说明原因。
六、220kV母线倒闸操作票填写与现场操作（220kV双母线接线方式）1、注意事项：1）明确操作任务、范围及运行方式。
2）开关、刀闸由远方操作；全部地刀由就地操作。
3）现场检查开关的实际位置，要检查三相(GIS设备因开关断开后没有明显的断开点，应检查监控后台电流指示正确和开关变位情况；刀闸除检查指示窗口外，还应检查传动杆位置，并检查监控后台电流指示正确和刀闸变位情况)。
5）分合母线侧刀闸的操作后，还应进行母差“刀闸位置确认”。
6）现场刀闸、地刀使用同一交流电源开关。
操作后，应断开其电源开关,防止造成误操作。
7）GIS组合电器位置检查、验电要通过两种及以上的方法确认。
8）验电前要在带电的设备上试验验电笔良好（一般在非电源线路开关的线路侧试验）。
9）在“监控后台”操作后，要及时进行“确认（清闪）”。
10）准备操作工具、安全用具例如：对讲机、操作手柄、验电笔、绝缘杆、接地线、绝缘手套、钥匙等等。
11）倒方式前后检查母线负荷分配情况和各母线电压情况。
12）倒方式前投入母差“投单母（互联）”压板，并拉开母联开关操作电源开关。
2、操作步骤讲解（以兴隆站1母线停电为例）1）220kV系统运行方式：#1母线：#1主变、兴党线、长兴Ⅰ线； #2母线：#2主变、兴姚线、长兴Ⅱ线。
#1、#2母线并列运行。
2）主要步骤：213-2→213-1→212-2→212-1→201-2→201-1→200→200-1→200-2→P21→合P21-D13）操作顺序：投单母压板→拉母联操作电源→213-2→213-1→212-2→212-1→201-2→201-1→母差保护刀闸位置确认→合拉母联操作电源→停单母压板→200开关→200-1→200-2→1母线PT二次开关→1母线P21刀闸→合1母线P21-D1注：各间隔刀闸操作前后也要考虑投停其操作电源3、典型操作票1）220KV#1母线负荷倒#2母线运行；220KV#1母线由运行转为检修2）220KV#1母线由检修转为运行；220KV#1、#2母线恢复固定运行方式4、课堂练习1）编写“220KV#1母线负荷倒#2母线运行；#1母线由运行转为检修”操作顺序。
2）编写“220KV#1母线负荷倒#2母线运行；#1母线由运行转为检修”操作票。
3）编写“220KV#1母线由检修转为运行；220KV#1、#2母线恢复固定运行方式”操作票。
4）上机练习操作（两人一组，一人操作一人监护）5）课堂操作展示（任选一组；总结；点评）变电站倒闸操作票单位：编号： 1变电站倒闸操作票单位：编号： 2变电站倒闸操作票单位：编号： 3变电站倒闸操作票单位：编号： 4变电站倒闸操作票单位：编号： 5变电站倒闸操作票单位：编号： 6。
