第一节交变电流

第一节交变电流●教学目标一、知识目标1.使学生理解交变电流的产生原理，知道什么是中性面.2.掌握交变电流的变化规律及表示方法.3.理解交变电流的瞬时值和最大值及中性面的准确含义.二、技能目标1.掌握描述物理量的三种基本方法（文字法、公式法、图象法）.2.培养学生观察能力，空间想象能力以及将立体图转化为平面图形的能力.3.培养学生运用数学知识解决物理问题的能力.三、情感态度目标培养学生理论联系实际的思想.●教学重点交变电流产生的物理过程的分析.●教学难点交变电流的变化规律及应用.●教学方法演示法、分析法、归纳法.●教学用具手摇单相发电机、小灯泡、示波器、多媒体教学课件、示教用大的电流表.●课时安排1课时●教学过程一、引入新课［师］出示单相交流发电机，引导学生首先观察它的主要构造.［演示］将手摇发电机模型与小灯泡组成闭合电路.当线框快速转动时，观察到什么现象?［生］小灯泡一闪一闪的.［师］再将手摇发电机模型与示教电流表组成闭合电路,当线框缓慢转动(或快速摆动)时,观察到什么?［生］电流表指针左右摆动.［师］线圈里产生的是什么样的电流？请同学们阅读教材后回答.［生］转动的线圈里产生了大小和方向都随时间做周期性变化的交变电流.［师］现代生产和生活中大都使用交流电.交流电有许多优点，今天我们学习交流电的产生和变化规律.二、新课教学1.交变电流的产生［师］为什么矩形线圈在匀强磁场中匀速转动时线圈里能产生交变电流？［生］对这个问题有浓厚的兴趣,讨论热烈.［师］多媒体课件打出下图.当abcd线圈在磁场中绕OO′轴转动时,哪些边切割磁感线?［生］ab 与cd .［师］当ab 边向右、cd 边向左运动时,线圈中感应电流的方向如何? ［生］感应电流是沿着a →b →c →d →a 方向流动的.［师］当ab 边向左、cd 边向右运动时,线圈中感应电流的方向如何?［生］感应电流是沿着d →c →b →a →d 方向流动的. ［师］正是这两种情况交替出现,在线圈中产生了交变电流.当线圈转到什么位置时,产生的感应电动势最大?［生］线圈平面与磁感线平行时,ab 边与cd 边线速度方向都跟磁感线方向垂直,即两边都垂直切割磁感线,此时产生感应电动势最大.［师］线圈转到什么位置时,产生的感应电动势最小?［生］当线圈平面跟磁感线垂直时,ab 边和cd 边线速度方向都跟磁感线平行,即不切割磁感线,此时感应电动势为零.［师］利用多媒体课件,屏幕上打出中性面概念: (1)中性面——线框平面与磁感线垂直位置.(2)线圈处于中性面位置时,穿过线圈Φ最大,但tΔΔ=0.(3)线圈越过中性面,线圈中I 感方向要改变.线圈转一周,感应电流方向改变两次. 2.交变电流的变化规律设线圈平面从中性面开始转动,角速度是ω.经过时间t,线圈转过的角度是ωt,ab 边的线速度v 的方向跟磁感线方向间的夹角也等于ωt,如右图所示.设ab 边长为L 1,bc 边长L 2,磁感应强度为B ,这时ab 边产生的感应电动势多大?［生］e ab =BL 1vsin ωt =BL 1·22L ωsin ωt =21BL 1L 2sin ωt［师］cd 边中产生的感应电动势跟ab 边中产生的感应电动势大小相同,又是串联在一起,此时整个线框中感应电动势多大?［生］e =e ab +e cd =BL 1L 2ωsin ωt［师］若线圈有N 匝时,相当于N 个完全相同的电源串联,e =NBL 1L 2ωsin ωt,令E m =NBL 1L 2ω,叫做感应电动势的最大值,e 叫做感应电动势的瞬时值.请同学们阅读教材,了解感应电流的最大值和瞬时值.［生］根据闭合电路欧姆定律,感应电流的最大值I m =rR E m ,感应电流的瞬时值i =I m s i n ωt .［师］电路的某一段上电压的瞬时值与最大值等于什么?［生］根据部分电路欧姆定律,电压的最大值U m =I m R ,电压的瞬时值U =U m sin ωt .［师］电动势、电流与电压的瞬时值与时间的关系可以用正弦曲线来表示,如下图所示:3.几种常见的交变电波形三、小结本节课主要学习了以下几个问题：1.矩形线圈在匀强磁场中绕垂直于磁场方向的轴匀速转动时，线圈中产生正弦式交变电流.2.从中性面开始计时，感应电动势瞬时值的表达式为e =NBS ωs i n ω t ,感应电动势的最大值为E m =NBS ω.3.中性面的特点：磁通量最大为Φm ，但e =0. 四、作业（略） 五、板书设计六、本节优化训练设计1.一矩形线圈，绕垂直于匀强磁场并位于线圈平面内的固定轴转动，线圈中的感应电动势E 随时间t 的变化如图所示，则下列说法中正确的是A.t 1时刻通过线圈的磁通量为零B.t 2时刻通过线圈的磁通量的绝对值最大C.t 3时刻通过线圈的磁通量变化率的绝对值最大D.每当电动势E 变换方向时，通过线圈的磁通量的绝对值都为最大2.一台发电机产生的按正弦规律变化的感应电动势的最大值为311 V ，线圈在磁场中转动的角速度是100π rad/s.（1）写出感应电动势的瞬时值表达式.（2）若该发电机只与含电阻的负载组成闭合电路，电路中的总电阻为100 Ω，试写出通过负载的电流强度的瞬时表达式.在t =1201 s 时电流强度的瞬时值为多少？3.一个矩形线圈在匀强磁场中转动产生交流电压为u=2202s i n100πt V ，则 A.它的频率是50 HzB .当t =0时，线圈平面与中性面重合 C.电压的平均值是220 V D.当t =2001 s 时，电压达到最大值4.交流发电机工作时的电动势的变化规律为e =E m s i n ω t ，如果转子的转速n 提高1倍，其他条件不变，则电动势的变化规律将变化为A.e =E m s in 2ω tB.e =2E m s in 2ω tC.e =2E m s in 4ω tD.e =2E m s in ω t 参考答案：1.D2.解析：因为电动势的最大值E m =311 V ，角速度ω=100 π rad/s ，所以电动势的瞬时值表达式是e =311s in 100π t V .根据欧姆定律，电路中电流强度的最大值为I m =100311RE m A=3.11 A ，所以通过负载的电流强度的瞬时值表达式是i =3.11s in 100π t A.当t =1201 s 时，电流的瞬时值为i =3.11s in (100π·1201)=3.11×21A=1.55 A.3.ABD4.B。

第1节交变电流一、交变电流1．交变电流大小和方向都随时间做周期性变化的电流，简称交流。

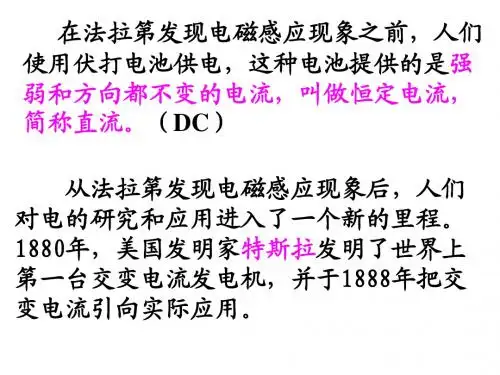

2．直流方向不随时间变化的电流。

二、交变电流的产生1．过程分析2．中性面线圈在磁场中转动的过程中，线圈平面与磁场垂直时所在的平面。

三、交变电流的变化规律1() A．线圈平面与磁感线方向平行B．通过线圈的磁通量达到最大值C．通过线圈的磁通量的变化率达到最大值D．线圈中的感应电动势达到最大值2、(多选)下图中哪些情况，线圈中产生了正弦交变电流(均匀速转动)()3、线框在匀强磁场中绕OO′轴匀速转动(由上向下看是逆时针方向)，当转到如图1所示位置时，磁通量和感应电动势大小的变化情况是()A．磁通量和感应电动势都在变大B．磁通量和感应电动势都在变小C．磁通量在变小，感应电动势在变大D．磁通量在变大，感应电动势在变小1.有一个正方形线框的线圈匝数为10匝，边长为20 cm ，线框总电阻为1 Ω，线框绕OO ′轴以10π rad s 的角速度匀速转动，如图5-1-5所示，垂直于线框平面向里的匀强磁场的磁感应强度为0.5 T ，求：(1)该线框产生的交变电流电动势最大值、电流最大值分别是多少？(2)线框从图示位置转过60°时，感应电动势的瞬时值是多大？(3)写出感应电动势随时间变化的表达式。

2.如图5-1-6所示，一半径为r ＝10 cm 的圆形线圈共100匝，在磁感应强度B ＝5π2T 的匀强磁场中，绕垂直于磁场方向的中心轴线OO ′以n ＝600 r min 的转速匀速转动，当线圈转至中性面位置(图中位置)时开始计时。

(1)写出线圈内所产生的交变电动势的瞬时值表达式；(2)求线圈从图示位置开始在160s 时的电动势的瞬时值； (3)求线圈从图示位置开始在1 s 时间内的电动势的平均值。

1向平行于纸面并与ab 边垂直，在t ＝0时刻，线圈平面与纸面重合(如图5-1-8)，线圈的cd 边离开纸面向外运动，若规定由a →b →c →d →a 方向的感应电流为正，则能反映线圈中感应电流I 随时间t 变化的图像是( )2．一矩形线圈绕垂直于匀强磁场并位于线圈平面内的固定轴匀速转动，线圈中的感应电动势e 随时间t 变化的规律如图5-1-9所示，则下列说法正确的是( )A ．图像是从线圈平面位于中性面开始计时的B ．t 2时刻穿过线圈的磁通量为零C ．t 2时刻穿过线圈的磁通量的变化率为零D ．感应电动势e 的方向变化时，穿过线圈的磁通量的方向也变化3．(多选)矩形线圈在匀强磁场中匀速转动，所产生的交变电流的波形如图5-1-10 所示，可知( )A ．在t 1时刻穿过线圈的磁通量达到峰值B ．在t 2时刻穿过线圈的磁通量达到峰值C ．在t 3时刻穿过线圈的磁通量的变化率达到峰值D ．在t 4时刻穿过线圈的磁通量的变化率达到峰值(2)其他几种不同类型的交变电流达标练习1、如图所示的各图像中表示交变电流的是( )2、(多选)某线圈在匀强磁场中匀速转动，穿过它的磁通量Φ随时间变化的规律如图1所示，则( )A ．t 1时刻，穿过线圈的磁通量的变化率最大B ．t 2时刻，穿过线圈的磁通量的变化率为零C ．t 3时刻，线圈中的感应电动势为零D ．t 4时刻，线圈中的感应电动势最大3、一交流发电机的感应电动势e ＝E m sin ωt ，如将线圈的匝数增加一倍，电枢的转速也增加一倍，其他条件不变，感应电动势的表达式将变为( )A ．e ′＝2E m sin 2ωtB ．e ′＝2E m sin 4ωtC ．e ′＝4E m sin 2ωtD ．e ′＝4E m sin 4ωt4、(多选)在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图5-1-11甲所示，产生的交变电动势的图像如图乙所示，则( )A ．t ＝0.005 s 时穿过线框的磁通量的变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．感应电动势的最大值为311 VD ．线框转动是从中性面开始计时的5、如图4甲所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO ′以恒定的角速度ω转动。
