交换机配置指导(中兴)

4. 6. 1.1.1.Console 连接8902使用的串口线一头是 RJ-45接口，一头是 DBQ —般现场发货时均配发了串口线；如果没有，可以按照以下线序制作:Win dow操作系统自带的超级终端工具配置为例进行说明。

1. 将串口线的RJ-45接头插入8909的串口，另一端 DB9接头连接到PC 机的串口上。

2. 运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安 装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面: 一般选择连接的串口为 COM1 （以实际端口为准），单击“确定”按钮出 现串口端口属性的界面：5.设置每秒位数为9600。

单击“确定”按钮，出现以下界面: 切换到“设置”页签，选择终端仿真类型为 VT100或自动检测，单击“确 定”按钮，完成登录设置。

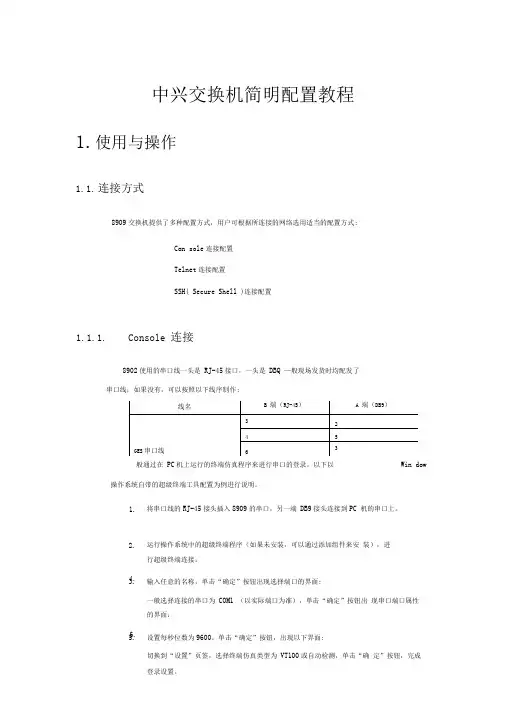

中兴交换机简明配置教程1.使用与操作1.1. 连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式:Con sole 连接配置 Telnet 连接配置SSH( Secure Shell )连接配置般通过在 PC 机上运行的终端仿真程序来进行串口的登录。

以下以7. 如果8909 之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。

注：enable 用户初始密码为zxr101.1.2. Telnet 连接前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。

获取IP 地址方法Vlan 和管理口的IP 可以通过Console 连接进入8902 用户模式，输入enable ，密码zxr10 ，进入特权模式，执行show run 查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show run Building configuration... !**********Before interface -- show runon RP start!********* interface vlan 201ip address 192.168.51.113 255.255.255.0nvram mng-ip-address 128.0.17.8 255.0.0.0 username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。

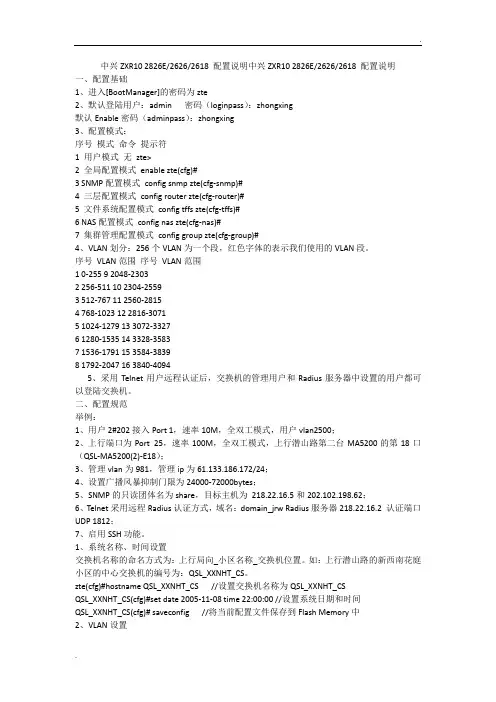

中兴ZXR10 2826E/2626/2618 配置说明中兴ZXR10 2826E/2626/2618 配置说明一、配置基础1、进入[BootManager]的密码为zte2、默认登陆用户：admin 密码（loginpass）：zhongxing默认Enable密码（adminpass）：zhongxing3、配置模式：序号模式命令提示符1 用户模式无zte>2 全局配置模式enable zte(cfg)#3 SNMP配置模式config snmp zte(cfg-snmp)#4 三层配置模式config router zte(cfg-router)#5 文件系统配置模式config tffs zte(cfg-tffs)#6 NAS配置模式config nas zte(cfg-nas)#7 集群管理配置模式config group zte(cfg-group)#4、VLAN划分：256个VLAN为一个段，红色字体的表示我们使用的VLAN段。

序号VLAN范围序号VLAN范围1 0-255 9 2048-23032 256-511 10 2304-25593 512-767 11 2560-28154 768-1023 12 2816-30715 1024-1279 13 3072-33276 1280-1535 14 3328-35837 1536-1791 15 3584-38398 1792-2047 16 3840-40945、采用Telnet用户远程认证后，交换机的管理用户和Radius服务器中设置的用户都可以登陆交换机。

二、配置规范举例：1、用户2#202接入Port 1，速率10M，全双工模式，用户vlan2500；2、上行端口为Port 25，速率100M，全双工模式，上行潜山路第二台MA5200的第18口（QSL-MA5200(2)-E18）；3、管理vlan为981，管理ip为61.133.186.172/24；4、设置广播风暴抑制门限为24000-72000bytes；5、SNMP的只读团体名为share，目标主机为218.22.16.5和202.102.198.62；6、Telnet采用远程Radius认证方式，域名：domain_jrw Radius服务器218.22.16.2 认证端口UDP 1812；7、启用SSH功能。

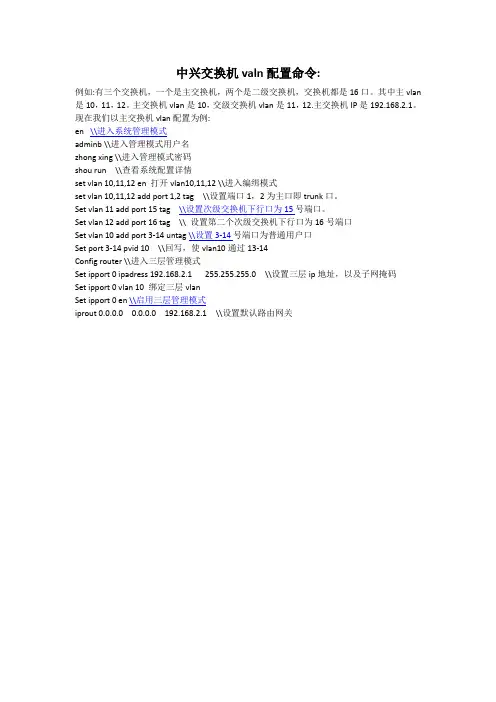

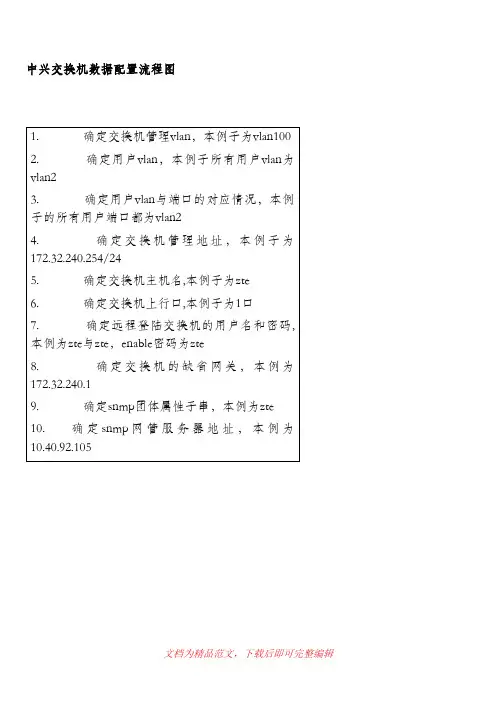

中兴交换机valn配置命令:
例如:有三个交换机，一个是主交换机，两个是二级交换机，交换机都是16口。

其中主vlan 是10，11，12。

主交换机vlan是10，交级交换机vlan是11，12.主交换机IP是192.168.2.1。

现在我们以主交换机vlan配置为例:
en \\进入系统管理模式
adminb \\进入管理模式用户名
zhong xing \\进入管理模式密码
shou run \\查看系统配置详情
set vlan 10,11,12 en 打开vlan10,11,12 \\进入编缉模式
set vlan 10,11,12 add port 1,2 tag \\设置端口1，2为主口即trunk口。

Set vlan 11 add port 15 tag \\设置次级交换机下行口为15号端口。

Set vlan 12 add port 16 tag \\ 设置第二个次级交换机下行口为16号端口
Set vlan 10 add port 3-14 untag \\设置3-14号端口为普通用户口
Set port 3-14 pvid 10 \\回写，使vlan10通过13-14
Config router \\进入三层管理模式
Set ipport 0 ipadress 192.168.2.1 255.255.255.0 \\设置三层ip地址，以及子网掩码
Set ipport 0 vlan 10 绑定三层vlan
Set ipport 0 en \\启用三层管理模式
iprout 0.0.0.0 0.0.0.0 192.168.2.1 \\设置默认路由网关。

中兴交换机清配置步骤和命令1.登录交换机首先需要通过串口或Telnet等方式登录交换机，并输入正确的用户名和密码。

登录成功后，便可以开始进行后续的操作。

2.备份配置在清除配置之前，强烈建议备份交换机的配置文件，以便在需要的时候能够快速恢复原有的配置。

备份命令如下：```save configuration to tftp IP地址文件名.cfg```其中，IP地址为用于保存配置文件的TFTP服务器的地址，文件名.cfg为保存的配置文件名。

示例：```save configuration to tftp 192.168.1.100 backup.cfg```3.清除配置清除配置是指将交换机的所有配置信息恢复到出厂设置状态。

清除配置的命令如下：```erase configuration```示例：```erase configuration```执行该命令后，交换机将会提示用户确认是否继续，输入y后回车即可。

4.恢复出厂设置清除配置后，可以选择恢复出厂设置，将交换机的配置恢复到出厂默认状态。

恢复出厂设置的命令如下：```load factory-default```示例：```load factory-default```执行该命令后，交换机将会提示用户确认是否继续，输入y后回车即可。

5.保存并重启交换机执行以上步骤后，需要将交换机的当前配置保存并重启，以使修改生效。

保存配置的命令如下：```save configuration```示例：```save configuration```保存配置后，可以执行如下命令重启交换机：```reboot```示例：```reboot```执行该命令后，交换机将会重启，并应用新的配置。

以上就是中兴交换机清配置的基本步骤和命令。

需要注意的是，清除配置和恢复出厂设置是危险操作，应谨慎使用，并在确认无误后再执行。

另外，为了防止数据丢失，建议在执行清除配置和恢复出厂设置之前先备份重要的配置文件。

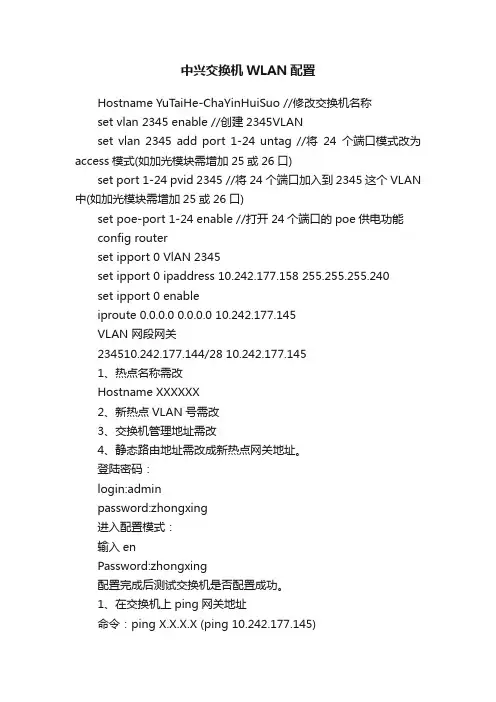

中兴交换机WLAN配置Hostname YuTaiHe-ChaYinHuiSuo //修改交换机名称set vlan 2345 enable //创建2345VLANset vlan 2345 add port 1-24 untag //将24个端口模式改为access模式(如加光模块需增加25或26口)set port 1-24 pvid 2345 //将24个端口加入到2345这个VLAN 中(如加光模块需增加25或26口)set poe-port 1-24 enable //打开24个端口的poe供电功能config routerset ipport 0 VlAN 2345set ipport 0 ipaddress 10.242.177.158 255.255.255.240set ipport 0 enableiproute 0.0.0.0 0.0.0.0 10.242.177.145VLAN 网段网关234510.242.177.144/28 10.242.177.1451、热点名称需改Hostname XXXXXX2、新热点VLAN号需改3、交换机管理地址需改4、静态路由地址需改成新热点网关地址。

登陆密码：login:adminpassword:zhongxing进入配置模式：输入enPassword:zhongxing配置完成后测试交换机是否配置成功。

1、在交换机上ping网关地址命令：ping X.X.X.X (ping 10.242.177.145)2、如果第一步成功，将笔记本插在交换机任意接AP的端口上。

如果能成功获取IP地址，说明该点所有数据配置正常。

测试热点开通成功后，在交换机上保存配置数据：命令：save 回车查看交换机所连设备MAC地址zte(cfg)#show fdb detail恢复出厂设置：zte(cfg)#config tffszte(cfg-tffs)#lszte(cfg-tffs)#remove startcfg.txtzte(cfg-tffs)#remove running.cfgzte(cfg-tffs)#exitzte(cfg)#reboot。

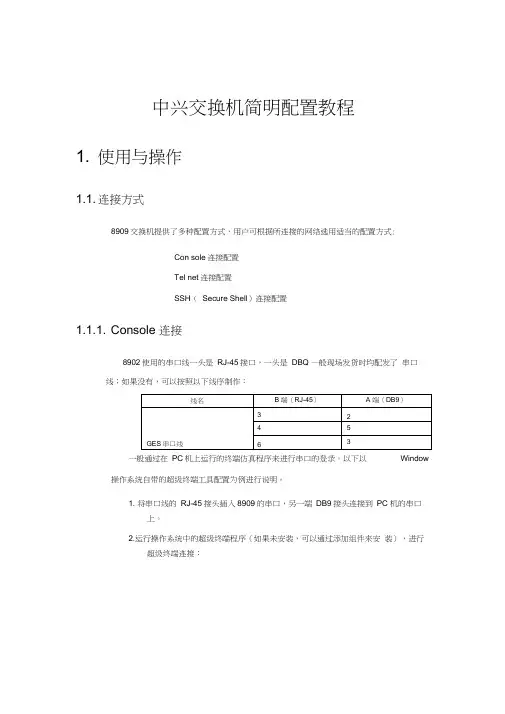

中兴交换机简明配置教程1. 使用与操作1.1. 连接方式8909交换机提供了多种配置方式，用户可根据所连接的网络选用适当的配置方式:Con sole连接配置Tel net连接配置SSH（Secure Shell）连接配置1.1.1. Console 连接8902使用的串口线一头是RJ-45接口，一头是DBQ —般现场发货时均配发了串口线；如果没有，可以按照以下线序制作：一般通过在PC机上运行的终端仿真程序来进行串口的登录。

以下以Window 操作系统自带的超级终端工具配置为例进行说明。

1. 将串口线的RJ-45接头插入8909的串口，另一端DB9接头连接到PC 机的串口上。

2.运行操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进行超级终端连接：3.输入任意的名称，单击“确定”按钮出现选择端口的界面:4. 一般选择连接的串口为COM1 （以实际端口为准），单击“确定”按钮出现串口端口属性的界面：con扉姓端口设置|还原対駅认佰血〕确走 | 取消| 应用⑧|5. 设置每秒位数为9600。

单击“确定”按钮，出现以下界面:6. 切换到“设置”页签，选择终端仿真类型为VT100或自动检测，单击“确定”按钮，完成登录设置。

7. 如果8909之前已启动完毕，那么回车后将出现命令行提示符；如果尚未加电完成，串口登录后还可以看到单板的启动信息，等待启动完毕后出现命令行提示符。

注：enable用户初始密码为zxr101.1.2. Telnet 连接前提条件知道VLAN的IP或管理口的IP地址，登陆用户名和密码。

获取IP地址方法Vlan和管理口的IP可以通过Console连接进入8902用户模式，输入enable，密码zxr10，进入特权模式，执行show run查询配置信息，具体操作如下：ZXR10> enablePassword:ZXR10# show runBuildi ng con figurati on...!**********Before in terface -- show run on RP start!*********in terface vlan 201ip address 192.168.51.113 255.255.255.0!nvram mng-ip-address 128.0.17.8 255.0.0.0!user name adm in password Nghlr_51从以上信息中可以获知vlan 201的IP、管理口mng-ip及网络登陆用户名、密码。

管理命今1:设置全局模式密码adminpass2:进入三屋配置模式config router3:进入SNMP配置模式config snmp4:进入文件系统配置模式config tffs5:创建一个新的管理用户create user （NAME）6: 删除配置模式delete user （NAME）7:从用户模式进入全局配置模式enable，执行ebable命今之后系统会提示用户输入管理密码（用adminpass命今设置）8:从当前模式退出到上一层模式exit9:设置或改变主机名称hostname10:设置telnet用户登录时间line-vty (1-1080 分钟)11:设置登录密码loginpass12:等待响应的时延ping (a.b.c.d ){0-65535}{0-65535}目地IP 发送echo请求次数13:从config.txt文件中读取交换机的配置readconfig14:重启交换机reboot15:保存配置信息saveconfig16:设置日期和时间set data yyyy-mm-dd Time hh:mm:ss17:设置登录认证方式set loginauth {local|radius}local 设置登录用户本地认证radius 设置登录用户radius认证18:显示当前日期和时间show date-time19:显示登录认证方式show loginauth20:显示系统当前所有非缺省的配置show runing-config {toFile}{toFile} 将show running-config的结果输出到config,txt文件21:显示系统最后一次save时的所有非缺省的配置show start-config22:显示终端的监控和日志信息show terminal {log}23: 显示日志内容show vct {portname} 显示端口虚拟线路检测的结果{portname} 一个端口号24:显示telnet登陆用户信息和当前用户名show user25:设置交换机的位置信息sysLocation {string}{string} 交换机的位置信息26:允许/禁止写日志terminal log {on\off}27:设置定时信息terminal log timer {enable/disable/interval}enable 使能定时器disable 关闭定时器interval 设置定时间隔28:保存log信息terminal log tofile29:允许/禁止向终端打印实时告信息terminal monitor {on/off}30:显示版本、交换机运行时间、交换机MAC地址等系统信息version端口配置1：清楚端口的名称/统计数据clear port{portlist} [name/statistics/description] 示ckearoirt 1,5-7.11 nameportlist 端口列表name 清除端口名称statistics 清除端口统计数据description 清除端口的描述信息2：为端口创建描述名称create port(1-9)name(端口名称）示create port 1 name userx3：使能/关闭端口set port{portlist} {enable/disable}示set port 1,5-7,11 enableportlist 端口列表enable 使能端口disable 关闭端口4:开启/关闭端口适应功能set port{portlist}auto{enable/disable}示set port 1,5-7,11 auto enable5:设置端口的带宽set port{portlist} bandwidth ingress [off/on rate {64-256000} [tcpdrop/flowcontrolset port{portlist}bandwidth egress [off/on rate {64-256000}]portlist 端口列表ingress 设置输入带宽egress 设置输出带宽off 关闭带宽限制on 开启带宽限制tcpdrop Tcp连接方式fowcontrol 流控连接方式{64-256000} 速率,从64到2560000的任意一个数,单位kbps 示set port 1,5-7,11 bandwidth ingress on rate 10006:开启关闭端口三层DSCP优先级set port {portlist} dscp-priority[enable/disable]开关7:高置端口的默认优先级set port {portlist} default-priority {0-7}{0-7}端口的默认优行级8:设置端口的描述信息set port{portname}description{string}端口列表端口的描述信息9:设置端口的工作方式为全双工/半双set port {portlist} duplex {full/half}端口列表全双工/半双工示set port 1,5-7,11 duplex full10: 开启/关闭端口的流量控制set port {portlist} flowconfrol [enable/disable]开关示:set port 1,5-7,11 flowcontrol enable11:设置端口的带宽限制模式set port{portlist} ingress_limit_mode [all/nonunicast/multi- broadcast/broadcastall 设置入口限速过滤类型为所有数据包nonUnicast 非单播数据包multi-broadcast 广播和组播数据包broadcast 广播数据包12:设定端口MAC地址学习数目set port {portlist} macaddress [on {0-16} / off]端口列表端口MAC地址学习数目13:高定端口MAC地址固化保护set port {portlist} fix-mac[on {1-16} shutdow/protect/off}1-16 端口MAC地址学习数目,0表示不设定地址学习数目shutdown当发生MAC地址背时会将端口down掉protect 当发生MAC地址违背时会关闭端口未知报文的转发14:设定端口MAC固化保护的恢复时间,公在shutdown模式可用set port {portlist} fix-mac auto-recover-time [on {5- 240}/off]{5-240} 高定端口MAC地址固化保护恢复时间,仅在shutdown模式可用15:设置端口对组播包过滤开启/关闭set port {portlist} multicast-filter [enable/disable]enable 组播包过滤开启，即丢弃组播包disable 组报告团包过滤关闭，即转发组播包示:set port 1,5-7,11 multicast-filter disable16:设置端口对外供电模式set port {portlist} poe[auto/force/never]{portlist} 端口列表auto 设置供电模式为自动供电force 强制对外供电never 不对外供电示:set port 1 poe auto17:配置端口的化先级控制set port {portlist} default-priorty {0-7}{portlist} 端口列表{0-7} 优先级值示：set port 1,5-7,11 default-priority 318:设置端口的802.1P用户优先级重映射表set port {portlist} remapping-tag {0-7} priority {0-7}{portlist} 端口列表{0-7} Remapping-tag值,从0到7的任意一个数{0-7} priority值,从0到7的任意一个数示: set port 1,5-7,11 remapping-tag 3 priority 219: 开启/关闭源MAC地址化先级set port {portlist} sa-priority [enable/disable]20:开启/关闭端口的地址学习set port {portlist} security [enable/disable]示:set port 1,5-7,11 security enable21:设置端口的速率为10M/100//1000/set port {portlist} speed [10/100/1000]示:set port 1.5-7.11 speed 1022:设置端口速率宣称set port {portlist} speedadvertise [maxspeed/speed 10/speed1000][fullduplex/halfduplex]maxspeed 设置端口速成率宣称为最大速率speed 10 10Mbpsspeed 100 100Mbpsspeed 1000 1000Mbpsfullduplex 全双工模式halfduplex 半双工模式23:设置端口绞线方式set port {portlist} midix [auto/crossover/normal]{portlist} 端口列表auto 设置端口绞线方式为自动绞线crossover 强制交叉normal 强制不交叉24:开启/关闭802.1P用户优先级set port {portlist} user-priority [enable/disable]开关25:开启/关闭VLAN优先级set port {portlist} vlan-priority [enable/disable]26:设置trunk对组播包过滤开启/关闭set trunk {trunklist} multicast-filter [enable/disable]{trunklist} Trunk列表enable 组播包过滤开启,即丢弃组播包disable 关闭,即转发组播包示:set trunk 1 multicast forward27:显示端口的配置和工作状态show port {portlist}示shou port 1,5-7,1128:显示端口QoS配置信息show port {portlist} qos29:显示端口的统计数据show port {portlist} statistics [1min_unit/5min_unit]{portlist} 端口列表1min_unit 1分钟内的流量统计5min_unit 5分钟内的流量统计示:show port 1,5-7,11 statisticsshow port 3 statistics 5min_unit30:显示trunk的配置show trunk {trunklist}{trunklist} trunk ID 列表示:show trunk 1,5-7VLAN配置1:清除VLAN的名称clear vlan {vlanlist} name{vlanlist} VLAN列表示:clear vlan 1,5-7,11 name2:创建一个VLAN的描达名称create vlan {1-4094} name {name}{1-4094} VLAN ID ,从1到4094的任意一个数{name} V ALN的名称示：create vlan 1 name group13:设置端的PVIDset port {portlist} pvid {1-4094}{portlist} 端口列表4:设置trunk的PVIDset trunk {trunklist} pvid {1-4094}{trunklist} Tunk列表{1-4094} 缺省的VLAN ID ，从1到4094的任意一个数示：set tunk 1-3 pvid 10005:使能/关闭VLANset vlan {vlanlist} [enable/disable]vlan列表使能关闭示：set vlan 1,5-7,12 enable6:在VLAN中加入指定的端口set vlan {vlanlist} add port {portlist} [tag/untag]{vlanlist} VLAN列表{portlist} 端口列表tag 打标签untag 不打标签，缺省为untag示:set valn 1,5-7,12 add port 2.8.9.10.187:在VLAN中加入指定的trunkset vlan {vlanlist} add tunk {trunklist} [tag/untag]{vlanlist} VLAN列表{trunklist} Trunk列表tag 打标签untag 不打标签，缺省untag示：在vlan 1,5-7,12中加入带标签的trunk 1set vlan 1,5-7,12 add trunk 1 tag{10-4094} 缺省的VLAN ID ，从1到4094的任意一个数示：set port 1,5-9,11 pvid 308:删除VLAN中指定的端口set vlan {valnlist} delete port {portlist}{valnlist} VLAN列表{portlist} 端口列表示：关闭vlan 1.5.6.7.12中的端口2.9.10.11.16set vlan 1.5-7.12 delete port 2.9-11.169:删除VLAN中指定的tunkset vlan {vlanlist} delete tunk {trunklist}vlan列表trunk列表示：删除VLAN1。

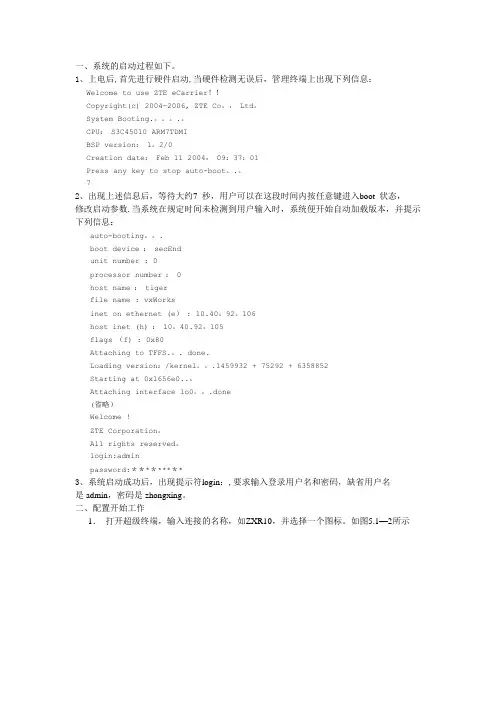

一、系统的启动过程如下。

1、上电后,首先进行硬件启动,当硬件检测无误后，管理终端上出现下列信息：Welcome to use ZTE eCarrier！！Copyright(c) 2004—2006, ZTE Co。

， Ltd。

System Booting.。

.。

CPU： S3C45010 ARM7TDMIBSP version： 1。

2/0Creation date： Feb 11 2004， 09：37：01Press any key to stop auto-boot。

.。

72、出现上述信息后，等待大约7 秒，用户可以在这段时间内按任意键进入boot 状态，修改启动参数.当系统在规定时间未检测到用户输入时，系统便开始自动加载版本，并提示下列信息：auto-booting。

.boot device ： secEndunit number : 0processor number ： 0host name ： tigerfile name : vxWorksinet on ethernet (e） : 10.40。

92。

106host inet (h) ： 10。

40.92。

105flags （f) : 0x80Attaching to TFFS.。

. done.Loading version：/kernel。

.1459932 + 75292 + 6358852Starting at 0x1656e0..。

Attaching interface lo0。

.done(省略）Welcome !ZTE Corporation。

All rights reserved。

login:adminpassword:＊＊*＊***＊*3、系统启动成功后，出现提示符login：,要求输入登录用户名和密码，缺省用户名是admin，密码是zhongxing。

二、配置开始工作1．打开超级终端，输入连接的名称，如ZXR10，并选择一个图标。

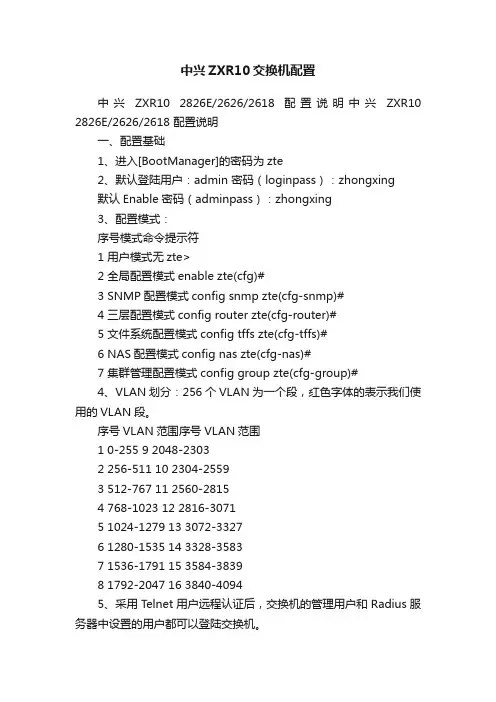

中兴ZXR10交换机配置中兴ZXR10 2826E/2626/2618 配置说明中兴ZXR10 2826E/2626/2618 配置说明一、配置基础1、进入[BootManager]的密码为zte2、默认登陆用户：admin 密码（loginpass）：zhongxing默认Enable密码（adminpass）：zhongxing3、配置模式：序号模式命令提示符1 用户模式无zte>2 全局配置模式enable zte(cfg)#3 SNMP配置模式config snmp zte(cfg-snmp)#4 三层配置模式config router zte(cfg-router)#5 文件系统配置模式config tffs zte(cfg-tffs)#6 NAS配置模式config nas zte(cfg-nas)#7 集群管理配置模式config group zte(cfg-group)#4、VLAN划分：256个VLAN为一个段，红色字体的表示我们使用的VLAN段。

序号VLAN范围序号VLAN范围1 0-255 9 2048-23032 256-511 10 2304-25593 512-767 11 2560-28154 768-1023 12 2816-30715 1024-1279 13 3072-33276 1280-1535 14 3328-35837 1536-1791 15 3584-38398 1792-2047 16 3840-40945、采用Telnet用户远程认证后，交换机的管理用户和Radius服务器中设置的用户都可以登陆交换机。

二、配置规范举例：1、用户2#202接入Port 1，速率10M，全双工模式，用户vlan2500；2、上行端口为Port 25，速率100M，全双工模式，上行潜山路第二台MA5200的第18口（QSL-MA5200(2)-E18）；3、管理vlan为981，管理ip为61.133.186.172/24；4、设置广播风暴抑制门限为24000-72000bytes；5、SNMP的只读团体名为share，目标主机为218.22.16.5和202.102.198.62；6、Telnet采用远程Radius认证方式，域名：domain_jrw Radius服务器218.22.16.2 认证端口UDP 1812；7、启用SSH功能。

中兴S2826A-PS交换机POE供电配置交换机上端口供电（POE）的配置包括以下内容：1、使能/关闭POE set poe-port <portlist> [static| dynamic|class]2826A-PS只有1-24口支持POE功能，扩展子卡不支持。

2、设置POE设备电源管理方法set poe mode [static|Dynamic|Class](静态、动态、级）3、设备POE设备供电的优先级使能与关闭set poe priority [enable|disable](使能/关闭）4、设置POE设备最大供电功率和保护值set poe power maxvalue<37-806>guardband<1-255>5、设置POE端口的最大供电功率set poe-port <portlist>powerlimit <value>6、设置POE端口强制供电set poe-port <portlist>forcepower [enable|disable]7、设置POE端口供电的优先级set poe-port <portlist>priority<1-3>8、设置POE端口的告警温度set poe temperature<value>9、显示POE设备信息show poe10、显示POE设备端口的信息show poe-port<portlist>11、显示POE设备所有端口的优先级show poe-port priority12、显示POE设备所有端口的供电级别show poe-port class13、显示POE所有端口的当前功率show poe-port power14、显示POE设备所有端口的当前设备的工作模式与状态show poe-port status15、显示风扇的实时状态show fan16：show fdb detail查看MAC-VLAN地址实例：2826A-PS给3个端口供电具体配置如下：先有超级终端进入（有交换机自带的数据线与交换机连接）进入后回车用户名为admin密码zhongxing再enable进入全局设置用户名admin密码为空（直接回车）再进行以下操作Zte(cfg)#set poe mode dynamicZte(cfg)#set poe power maxvalue 500 guardband 200Zte(cfg)#set poe priority disableZte(cfg)#set poe-port 1-3 enableZte(cfg)#saveconfig说明：在设置端口强制供电时需注意：1、默认情况下2826A-PS的1-24端口的强制供电功能是关闭的；2、当强制供电使能时，端口供电功能必须也同时使能，系统才会给该端口的PD设备供电；3、由于系统不对连接在开启强制供电端口的PD，设备自动进行检测，所以开启端口强制供电功能时，必须确认系统有足够的能力供电；否则，如果开启的强制供电端口过多，会消耗系统的供电功率，可能出现系统供电异常。

中兴Z T E S交换机操作
手册
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
中兴ZTE 2826S交换机操作手册
1.用数据线联接电脑com口至交换机consol口
2.启动－>程序－>附件－>通讯－>超级终端
3.配置超级终端参数：
波特率：9600
数据位：8
奇偶校验：无
停止位：1
数据流控制：无
4.在超级中端下按回车后登录交换机：
用户名：admin
密码：zhongxing
5.命令配置：
zte>enable 0.0.0 1 //路由配置，设置网关
exit //退出三层配置模式
绑定端口
set port 1-23 pvid 105 //将1～23端口绑定业务VLAN 添加用户
create user test //设置telnet用户及密码
loginpass test
保存配置
save //保存配置
6.说明：
下划线部分根据实际情况配置；
1～23号口为业务端口，下联终端AP或计算机，24号口为管理端口，级联交换机；
配置完后，切记保存配置！
重启设备，用show run命令检查交换机配置是否无误。

中兴交换机基本配置1、中兴ZXR10-2826S系列交换机基本配置login:admin //缺省用户名：admin 密码：zhongxingpassword:*********zte>en //缺省ENABLE密码为空password:zte(cfg)#conf tffs //进入文件配置模式zte(cfg-tffs)#ls //显示文件列表kernel.z 1,216,924 bytessnmpboots.v3 35 bytesstartcfg.txt 714 bytesrunning.cfg 198,859 byteszte(cfg-tffs)#remove running.cfg //删除配置文件Sure to remove ? [Yes|No]:yzte(cfg-tffs)#ls //查看系统文件kernel.z 1,216,924 bytessnmpboots.v3 35 bytesstartcfg.txt 714 byteszte(cfg-tffs)#exit //退出zte(cfg)#reboot //重新启动设备Sure to reboot ? [Yes|No]:y上述操作为恢复出厂设置2、设备VLAN配置（802.1Q配置方式）、网管IP地址配置、PVLAN配置、三网合一配置上网vlan 100 电话vlan 2103 IPTV vlan2104login:adminpassword:*********zte>enpassword:zte(cfg)#set vlan 1 del port 1-24 //删除VLAN1中的所有端口，为了防止广播zte(cfg)#set vlan 100enable //激活上网业务VLAN100zte(cfg)#set vlan 100 add port 1 tag //将上联端口以TAG的方式加入到VLAN100中zte(cfg)#set vlan 100 add port 2 untag //将端口2以UNTAG的方式加入到VLAN100中zte(cfg)#set port 2 pvid 100 //设置端口2的PVID为100zte(cfg)#set vlan 2103 enable //激活电话业务VLAN2103zte(cfg)#set vlan 2103 add port 1 tag //将上联端口以TAG的方式加入到VLAN2103中zte(cfg)#set vlan 2103 add port 2 untag //将端口2以UNTAG的方式加入到VLAN2103中zte(cfg)#set port 2 pvid 2103 //设置端口2的PVID为2103zte(cfg)#set vlan 2104 enable //激活IPTV业务VLAN2104zte(cfg)#set vlan 2104 add port 1 tag //将上联端口以TAG的方式加入到VLAN2104中zte(cfg)#set vlan 2104 add port 2 untag //将端口2以UNTAG的方式加入到VLAN2104中zte(cfg)#set port 2 pvid 2104 //设置端口2的PVID为2104zte(cfg)#set vlan 200 add port 1 tagzte(cfg)#set vlan 200 enable //激活网管VLAN200并添加上联端口1zte(cfg)#conf router //进入网管配置模式zte(cfg-router)#set ipport 1 ipaddress 192.168.0.1 255.255.255.0 //配置网管IP 地址zte(cfg-router)#set ipport 1 vlan 200 //绑定网管配置VLAN 1-256zte(cfg-router)#set ipport 1 enable //激活网管虚拟端口zte(cfg-router)#exit //退出zte(cfg)#set pvlan session 1 add promiscuous port 1 //设置PVLAN共享端口1zte(cfg)#set pvlan session 1 add isolated-port 2-10 //设置PVLAN隔离端口2-10 3、端口限速配置、端口速率配置zte(cfg)#set port 2 bandwidth ingress on rate 30000 // 设置端口入向限速3M% Set port 2 bandwidth ingress on rate 30303 kbps succeed!zte(cfg)#set port 2 bandwidth egress on rate 3000 //设置端口出向限速3M% Set port 2 bandwidth egress on rate 3000 kbps succeed!zte(cfg)#set port 2 speed 100zte(cfg)#set port 2 duplex full //设置端口2为强制100M全双工端口zte(cfg)#set port 2 auto enable //设置端口2为自协商端口4、设备开通单端口环路检测zte(cfg)#set loopdetect port 2 enable //设置端口2为单端口环路检测zte(cfg)#set loopdetect port 2 protect enable //打开单端口环路检测保护zte(cfg)#show loopDetectThe block-delay interval of loopback detection is 5 minutes.The send loopdetect packet interval of loopback detection is 15 seconds.PortId Stp Trunk Link Loop Protect VlanId Status Extend------ ---- ----- ----- ----- ------- ------ ------ -------2 No No Up No Yes N/A N/A NoTHU JUL 01 00:17:50 2004 Port : 2 Single Loopback //发现单端口环路5、设备开通IPTV必配zte(cfg)#set igmp snooping enable //IPTV采用的IGMP功能开通zte(cfg)#set igmp snooping add vlan 2104 //在VLAN2104中激活IGMP SNOOPING功能zte(cfg)#set igmp snooping fastleave enable //增加IGMP SNOOPING快速离开功能。
