混合气体在熔化极气体保护焊中的实践分析

熔化极惰性气体保护电弧焊Metal Inert Gas Arc Welding（MIG）Metal Active Gas Arc Welding（MAG）一MIG 焊的特点及应用1、MIG 焊的基本原理焊接过程动画n 以惰性气体或混合气体作为保护气体，采用与母材相近材质的焊丝作为电极，焊丝熔化后形成熔滴过渡到熔池中，与熔化的母材共同形成焊缝。

n MIG/MAG 属于GMAWn MIG （Ar ，He ）n MAG （Ar ＋O 2、Ar ＋CO 2）2. MIG/MAG焊的特点n惰性气体保护，焊缝纯净度高，力学性能好；电弧燃烧稳定；熔滴细小，过渡稳定；飞溅小。

n与TIG焊比：生产效率高；焊接板厚比TIG焊大，焊接电流大，焊接热输入大，熔深大n与SAW埋弧焊比：焊缝的[H]低，抗冷裂能力高n与CO2焊比：成本高3.MIG/MAG焊的应用材料：50年代初应用于铝及铝合金，以后扩展到铜及铜合金的焊接，几乎所有的材料，多用于有色金属的焊接厚度：厚、薄均可位置：可全位置结构：中、厚板的有色金属结构，尤其是铝合金结构。

MIG/MAG焊的应用4. MIG/MAG 焊的对比n MIG 以Ar 或He 作为保护气体n MAG 在Ar 或He 中加入活性气体，如O 2，CO 2n MAG 焊在电弧形态、熔滴过渡、电弧特性等方面与氩弧相似，活性气体的量一般小于30%n 可消除指状熔深n 由于氧化性气体的存在金属的氧化是不可避免的，在选择焊丝时应注意在成分上给与补充。

n MAG 焊主要用于高强钢及高合金钢的焊接。

Mn + CO 2→MnO + CO ↑Me + O →MeO二MIG/MAG 焊工艺MIG 焊：Ar 或He 为保护气体，不与金属发生冶金反应MAG 焊:含有氧化性气体O 2，CO 2，金属发生氧化反应1、MIG/MAG 焊的冶金特点2、MIG/MAG焊的熔滴过渡n MIG/MAG焊的熔滴过渡形式主要有：短路过渡，滴状过渡，喷射过渡，亚射流过渡n熔滴过渡形式主要取决于电流、电弧长度、极性、气体介质、焊丝材质、直径、伸出长度等参数。

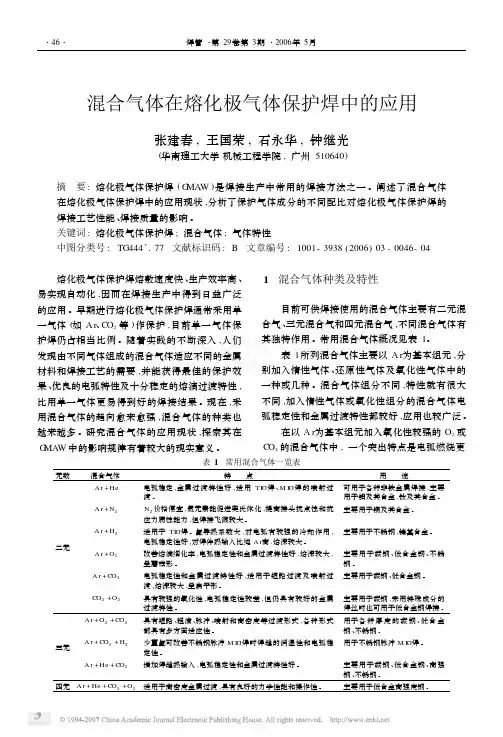

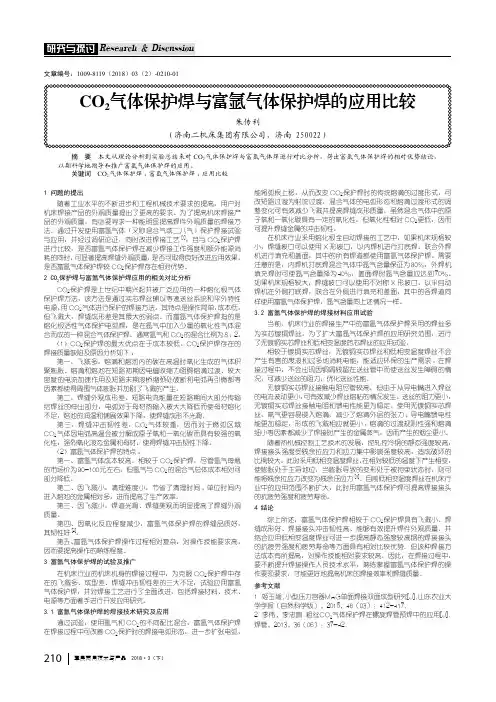

210 军民两用技术与产品 2018·3（下）1 问题的提出随着工业水平的不断进步和工程机械技术要求的提高，用户对机床焊接产品的外观质量提出了更高的要求。

为了提高机床焊接产品的外观质量，有必要寻求一种能明显提高焊件外观质量的焊接方法。

通过开发使用富氩气体（又称混合气或二八气）保护焊接试验与应用，并经过调研论证，同时改进焊接工艺[1]，且与CO 2保护焊进行比较，是否富氩气体保护焊在减少焊接工作强度和额外能源消耗的同时，可显著提高焊缝外观质量，是否可取得良好改进应用效果。

是否富氩气体保护焊较CO 2保护焊存在相对优势。

2 CO 2保护焊与富氩气体保护焊应用的相关对比分析CO 2保护焊是上世纪中期兴起并被广泛应用的一种熔化极气体保护焊方法，该方法是通过实芯焊丝辅以等速送丝系统和平外特性电源，用CO 2气体进行保护的焊接方法。

其特点是操作简单，成本低，但飞溅大，焊缝成形差是其最大的弱点。

而富氩气体保护焊指的是熔化极活性气体保护电弧焊，是在氩气中加入少量的氧化性气体混合而成的一种混合气体保护焊，通常氩气和CO 2的混合比例为8：2。

（1）CO 2保护焊的最大优点在于成本较低。

CO 2保护焊存在的焊接质量缺陷及原因分析如下：第一，飞溅多。

熔滴和熔池内的碳在高温时氧化生成的气体积聚膨胀、熔滴和熔池在短路初期因电磁收缩力阻碍熔滴过渡、较大密度的电流加速作用及短路末期液桥缩颈处破断和电弧再引燃都等因素都使得周围气体膨胀并加剧了飞溅的产生。

第二，焊缝外观成形差。

短路电流能量在短路期间大部分传输给焊丝的伸出部分，电弧对于母材热输入被大大降低而使母材熔化不足，熔池的润湿和铺展效果下降，使焊缝成形不光滑。

第三，焊缝冲击韧性差。

CO 2气体较重，因而对于燃弧区域CO 2气体因电弧高温会被分解成原子氧和一氧化碳而具有较强的氧化性，强烈氧化液态金属和母材，使得焊缝冲击韧性下降。

（2）富氩气体保护焊的特点：第一、富氩气体成本较高。

CO2（二氧化碳）气体保护焊的原理、特点及应用CO2气体保护焊是一种以CO2作为保护气体的熔化极电弧焊，简称CO2焊。

CO2气体密度较大，巨受电弧加热后体积膨胀较大，所以隔离空气、保护熔池的效果较好，但CO2是一种氧化性较强的气体，在焊接过程中会使合金元素烧损，产生气孔和金属飞溅，故需用脱氧能力较强的焊丝或添加焊剂来保证焊接接头的冶金质量。

CO2焊按焊丝可分为细丝（直径小于1.6mm）、粗丝（直径大于1.6mm）和药芯焊丝CO2焊三种。

按操作方法可分为半机械化和机械化CO2焊两种。

1、CO2焊的原理CO2气体保护焊是采用CO2作为保护气体，使焊接区和金属熔池不受外界空气的侵入，依靠焊丝和工件间产生的电弧热来熔化金属的一种熔化极气体保护焊，焊丝由送丝机构通过软管经导电嘴送出，而CO2气体从喷嘴内以一定的流量喷出，这样当焊丝与焊件接触引燃电弧后，连续送给的焊丝末端和熔池被CO2气流所保护，防止了空气对熔化金属的危害作用，从而保证获得高质量的焊缝。

CO2气体保护焊焊接原理如下图所示。

▲CO2气体保护焊焊接原理1—焊丝2—喷嘴3—电弧4—CO2气流5—熔池6—焊缝7—焊件2、CO2焊的特点（1）CO2焊的优点与其他电弧焊比较，CO2焊的优点如下：①焊接熔池与大气隔绝，对油、锈敏感性较低，可以减少焊件及焊丝的清理工作。

电弧可见性良好，便于对中，操作方便，易于掌握熔池熔化和焊缝成形。

①电弧在气流的压缩下使热量集中，工件受热面积小，热影响区窄，加上CO2气体的冷却作用，因而焊件变形和残余应力较小，特别适用于薄板的焊接。

①电弧的穿透能力强，熔深较大，对接焊件可减少焊接层数。

对厚10mm左右的钢板可以开①形坡口一次焊透，角焊缝的焊脚尺寸也可以相应地减小。

①焊后无焊接熔渣，所以在多层焊时就无需中间清渣。

焊丝自动送进，容易实现机械化操作，短路过渡技术可用于全位置及其他空间焊缝的焊接，生产率高。

①抗锈能力强，抗裂性能好，焊缝中不易产生气孔，所以焊接接头的力学性能好，焊接质量高。

二氧化碳焊接实习总结实践是真理的检验标准，通过三周的焊接实训，我懂得到很多工作常识，懂得电弧焊机和二保焊机的用处，型号，规格，重要成分及其作用；也得到意志上锤炼，有辛酸也有快活，这是我生活中的又一笔可贵的财富，对我以后的学习和工作将有很大的影响。

我知道，实训是一门实践性的技巧基础课，是高职学生学习电焊基础工艺方法和技巧，完成工程基础训练的重要必修课。

在这期间里给我留下了许多难以忘怀的美好回忆，尤其是老师和同学给予我的帮助，以及团结协作的默契，在此我对他们表示感谢。

在老师认真的指导、耐心的帮助和严格的要求下，我认真进行了两种焊接方法的实训操作，受益匪浅，在理论知识的基础上深化自己的能力，理论与实践结合，最后达到熟练掌握两种焊接方法的基本技能。

实训过程中，大家分成若干小组，分工明确，在适当的时间顺利完成了各项任务，大家积极配合，完成了两种焊接方法的实训焊接，充分体现了合作精神的良好品格。

通过实训的练习，使我巩固并加强了所学的专业知识，也使我大学中所学习的理论知识在实践中得到了较好的应用。

这充分给了更多人学习的机会，让很多人受益匪浅。

这次实训加强了自己的操作技巧和动手能力,而且加强了理论接洽实际的锤炼,前进了工程实践能力,造就了工程素质。

二氧化碳气体保护焊及钨极氩弧焊实训报告 No 1 实习小结实习小结通过紧张的四个月在重钢车间对焊接方面的实习，我现在已经可以熟练的掌握了二氧化碳气体保护焊的使用方法，并且针对焊接车间现有的工件，总结了一些使用技巧和焊接时的注意事项，并且熟悉了工件生产的全过程。

在车间实习阶段我针对自己专业课所学的知识，对车间的一些现状有自己的一点看法，希望我的意见能给公司带来一点点的效益，这对我们刚从大学毕业走向工作岗位来说是值得高兴的一件事。

第一：焊机上按钮和表盘的功能我简单说明下如图1。

图1 OTC XD500S型号焊接电源旋钮和表盘图电流和电压表，那这里在焊接的时候才会显示数值，数值基本和送丝机构上的相近。

熔化极气体保护焊一、CO2电弧焊的特点和应用CO2电，以CO2气体作保护气体，依靠焊丝与焊件之间的电弧来熔化金属的气体保护焊的方法称CO2焊。

这种焊接法都采用焊丝自动送丝，敷化金属量大，生产效率高，质量稳定。

因此，在国内外获得广泛应用，与其它电弧焊相比有以下特点：1、生产效率高CO2电弧焊穿透力强，熔深大、而且焊丝熔化率高，所以熔敷速度快、生产效率可比手工电弧焊高3倍。

2、焊接成本低CO2焊的成本只有埋弧焊与手工电弧焊成本的40%-50%。

3、消耗能量低CO2电弧焊和药皮焊条相比3mm厚钢板对接焊缝，每米焊缝的用电降低30%，25mm 钢板对接焊缝时用电降低60% 。

4、适用范围宽不论何种位置都可以进行焊接，薄板可焊到1mm，最厚几乎不受限制（采用多层焊）。

而且焊接速度快、变形小。

5、抗锈能力强焊缝含氢量低抗裂性能强。

6、焊后不需清渣，引弧操作便于监视和控制，有利于实现焊接过程机械化和自动化。

我国在CO2焊接设备、焊接材料、焊接工艺方面已取得了很大的成就。

CO2电弧焊接在我国的造船、机车、汽车制造、石油化工、工程机械、农业机械中获得广泛应用。

二、焊机的型号和连接方法1、我公司CO2焊机型号（见文字说明表）2、面板上的旋钮作用与调节方法，（见说明书）3、连接方法水、电、气、焊枪（见说明书）4、焊枪的构造及软管、导电嘴、喷嘴。

5、焊机可能发生的故障及排除方法（见说明书）三、焊接材料1、CO2保护气体CO2有固态、液态、气态三种状态。

瓶装液态CO2是CO2焊接的主要保护气源。

液态CO2是无色液体，其密度随温度变化而变化。

当温度低于-11℃时密度比水大，当温度高于-11℃时则密度比水小。

由于CO2由液态变为气态的沸点很低为-78℃，所以工业焊接用CO2都是液态。

在常温下能自己气化。

CO2气瓶漆成黑色标有“CO2”黄色字样。

2、焊丝CO2气体保护焊对焊丝化学成分的要求：（1）焊丝必须含有足够数量的脱氧元素以减少焊缝金属中的含氧量和防止产生气体。

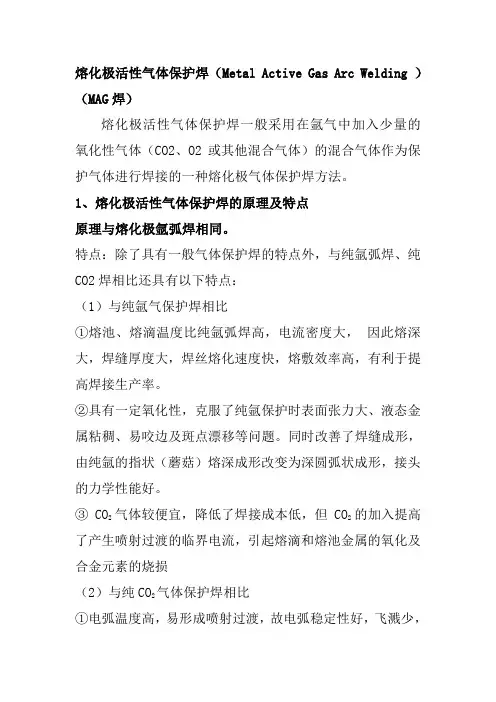

熔化极活性气体保护焊（Metal Active Gas Arc Welding ）（MAG焊）熔化极活性气体保护焊一般采用在氩气中加入少量的氧化性气体（CO2、O2或其他混合气体）的混合气体作为保护气体进行焊接的一种熔化极气体保护焊方法。

1、熔化极活性气体保护焊的原理及特点原理与熔化极氩弧焊相同。

特点：除了具有一般气体保护焊的特点外，与纯氩弧焊、纯CO2焊相比还具有以下特点：（1）与纯氩气保护焊相比①熔池、熔滴温度比纯氩弧焊高，电流密度大，因此熔深大，焊缝厚度大，焊丝熔化速度快，熔敷效率高，有利于提高焊接生产率。

②具有一定氧化性，克服了纯氩保护时表面张力大、液态金属粘稠、易咬边及斑点漂移等问题。

同时改善了焊缝成形，由纯氩的指状（蘑菇）熔深成形改变为深圆弧状成形，接头的力学性能好。

③ CO2气体较便宜，降低了焊接成本低，但CO2的加入提高了产生喷射过渡的临界电流，引起熔滴和熔池金属的氧化及合金元素的烧损（2）与纯CO2气体保护焊相比①电弧温度高，易形成喷射过渡，故电弧稳定性好，飞溅少，熔敷系数高，节省焊材，生产效率高。

②由于大部分为惰性的氩气，熔池保护效果好，焊缝金属不易形成气孔，力学性能高。

③焊缝成形好，焊缝平缓，波纹细密，均匀美观，成本较CO2焊高。

2、熔化极活性气体保护焊常用混合气体及应用（1）Ar+O2Ar+O2可用于碳钢、低合金钢、不锈钢等高合金钢和高强钢的焊接。

焊接不锈钢等高合金钢和高强钢时，O2含量控制在(1%～5%)；焊接碳钢、低合金钢时，O2含量可达20%。

为什么加入O2：①克服阴极斑点漂移，降低射流过渡的临界电流值，有利于熔滴的细化；②焊接不锈钢时，加入微量的O2对接头的抗腐蚀性无显著影响；当O2超过2%时，焊缝表面氧化严重，接头质量下降。

③因为焊缝金属的冲击韧性不取决于保护气体的氧化性，而取决于焊缝金属的含氧量，加入适量的O2，虽然气体的氧化性提高，但焊缝金属中的含氧量和杂质减少，因此焊缝金属的冲击韧性有所提高；（2）Ar+CO2Ar+ CO2既有Ar的优点（电弧稳定、飞溅少、容易获得轴向喷射过渡等），又有氧化性，克服了用单一Ar气焊接时的阴极斑点漂移现象及焊缝成形不好的问题。

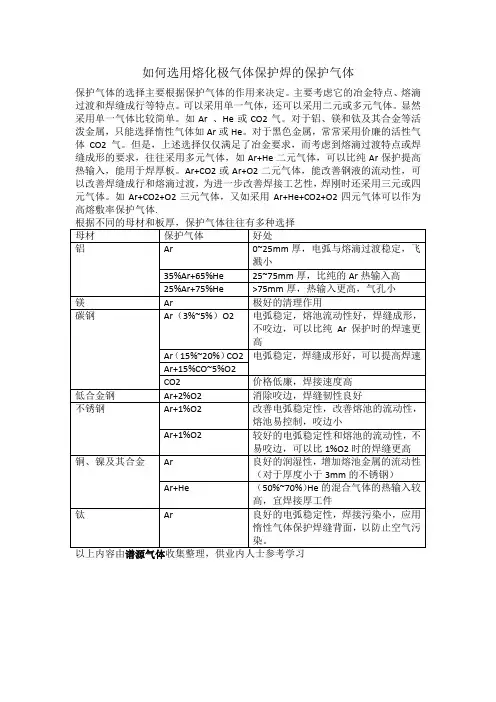

如何选用熔化极气体保护焊的保护气体
保护气体的选择主要根据保护气体的作用来决定。

主要考虑它的冶金特点、熔滴过渡和焊缝成行等特点。

可以采用单一气体，还可以采用二元或多元气体。

显然采用单一气体比较简单。

如Ar 、He或CO2气。

对于铝、镁和钛及其合金等活泼金属，只能选择惰性气体如Ar或He。

对于黑色金属，常常采用价廉的活性气体CO2气。

但是，上述选择仅仅满足了冶金要求，而考虑到熔滴过渡特点或焊缝成形的要求，往往采用多元气体，如Ar+He二元气体，可以比纯Ar保护提高热输入，能用于焊厚板。

Ar+CO2或Ar+O2二元气体，能改善钢液的流动性，可以改善焊缝成行和熔滴过渡，为进一步改善焊接工艺性，焊刚时还采用三元或四元气体。

如Ar+CO2+O2三元气体，又如采用Ar+He+CO2+O2四元气体可以作为高熔敷率保护气体.。

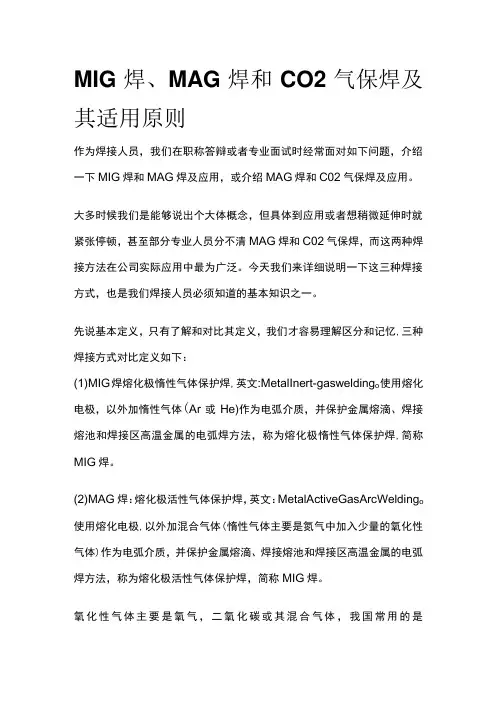

MIG焊、MAG焊和CO2气保焊及其适用原则作为焊接人员，我们在职称答辩或者专业面试时经常面对如下问题，介绍一下MIG焊和MAG焊及应用，或介绍MAG焊和C02气保焊及应用。

大多时候我们是能够说出个大体概念，但具体到应用或者想稍微延伸时就紧张停顿，甚至部分专业人员分不清MAG焊和C02气保焊，而这两种焊接方法在公司实际应用中最为广泛。

今天我们来详细说明一下这三种焊接方式，也是我们焊接人员必须知道的基本知识之一。

先说基本定义，只有了解和对比其定义，我们才容易理解区分和记忆,三种焊接方式对比定义如下：(1)MIG焊熔化极惰性气体保护焊,英文:MetalInert-gaswelding o使用熔化电极，以外加惰性气体(Ar或He)作为电弧介质，并保护金属熔滴、焊接熔池和焊接区高温金属的电弧焊方法，称为熔化极惰性气体保护焊,简称MIG焊。

(2)MAG焊：熔化极活性气体保护焊，英文：MetalActiveGasArcWelding o 使用熔化电极,以外加混合气体(惰性气体主要是氮气中加入少量的氧化性气体)作为电弧介质，并保护金属熔滴、焊接熔池和焊接区高温金属的电弧焊方法，称为熔化极活性气体保护焊，简称MIG焊。

氧化性气体主要是氧气，二氧化碳或其混合气体，我国常用的是80%Ar+20%C02或者90%Ar+10%C02的混合气体。

由于混合气体中氨气占的比例较大，故常称为富氮混合气体保护焊。

当然只要是熔化电极,不管氧化活性气体含量有多少,只要含有氧化活性气体都是MAG焊，而不能称为MIG焊。

(3)CO2气保焊：二氧化碳气体保护焊，英文：CarbonDioxideArcWelding o 使用熔化电极，以外加C02气体作为电弧介质，并保护金属熔滴、焊接熔池和焊接区高温金属的电弧焊方法，称为二氧化碳气体保护焊,简称C02焊。

通过以上定义对比，明显能将三种方式说清并区分出来：三种方法都属于电弧焊，都是熔化电极，主要区别是电弧的气体介质不同，保护气体全部惰性气体的叫MIG焊,保护气体全部是二氧化碳的是Co2气保焊,保护气体是惰性气体和活性气体混合体的是MAG焊。

气体保护焊操作规程一．概述：1.基本原理熔化极气体保护焊是以可以熔化的金属焊丝作电极，并由气体做保护的电弧焊。

利用焊丝和母材之间的电弧来熔化焊丝和母材，形成熔池，融化的焊丝作为填充金属进入熔池与木材融合，冷凝后即为焊缝金属。

通过喷嘴向焊接区喷出保护气体，使处于高温的熔化焊丝，熔池及其附近的母材可以免受周围空气的有害作用。

焊丝是连续的，由送丝轮不断地送进焊接区。

操作方式主要是半自动焊和自动焊两种。

焊丝有实心和药芯两类，前者一般含有脱氧用的和焊缝金属所需要的合金元素；后者的药芯成分及作用与焊条的药皮相似。

2.分类电流密度大，因而提高了敷熔速度。

b.可获得含氧量较焊条电弧焊低的焊缝金属。

c.在相同条件下，熔深比手工电弧焊大。

d.焊接厚板时，可以用较低的焊接电弧和较快的焊接速度，其焊接变形小。

e.烟雾少，可以减轻对通风的要求。

2）缺点（与手工电弧焊相比）a.规范不合适时，飞溅较大，表面成形差。

b.弧光较强。

c.焊接设备复杂，环境要求较高。

d.半自动焊枪比手工电弧焊铅重，不轻便，操作灵活性较差。

对于狭小空间的接头，焊枪不易接近。

4.使用范围1）适焊的材料。

MIG焊既可以焊接黑色金属又可以焊接有色金属，但从焊丝供应及制造成本考虑主要用于铝，铜，钛及其合金，以及不锈钢，耐热钢的焊接。

MAG和CO2焊主要用于焊接碳钢，低合金高强度钢。

2）焊接位置可以进行全位置焊接，其中以平焊位置和横焊位置焊接效率最高。

3）可焊厚度原则上开破口多层焊的厚度是无限的，它仅受经济因素限制。

二，保护气体采用保护气体的目的，是防止熔融焊缝金属被周围气氛污染和损害。

保护气体应满足如下要求：1.对焊接区起到良好的保护作用。

2.作为电弧的气体介质，应有利于引弧和保护电弧稳定燃烧。

3.有利于提高对焊件的加热效率，改善焊缝成形。

4.在焊接时，能促使获得所希望的熔滴过渡特性，减小金属飞溅。

5.在焊接过程中，保护气体的有害冶金反应能进行控制，以减小气孔，裂纹和夹渣等缺陷。

熔化极气体保护焊工艺参数熔化极气体保护焊（Metal Inert Gas Welding，MIG焊）是一种常见的电弧焊接方法，广泛应用于各种金属的焊接工艺中。

这种焊接方法使用熔化极气体保护焊工艺参数，以保证焊接过程中的焊缝质量和焊接效率。

首先，焊接电流是控制熔化极气体保护焊焊接热量的关键参数之一、正确选择合适的焊接电流能够保证焊接热量与焊材相匹配，从而保证焊缝质量和焊接速度。

通常情况下，焊缝的宽度与焊接电流成正比，因此，较宽的焊缝需要较高的焊接电流，而较薄的焊缝则需要较低的焊接电流。

其次，焊接电压是熔化极气体保护焊另一个重要的参数。

焊接电压直接影响电弧的稳定性和剩余气体的排除能力。

选择适当的焊接电压可以获得稳定的焊接过程和良好的焊缝质量。

一般情况下，焊接电压与焊接电流成正比，因此，较高的焊接电流需要较高的焊接电压。

此外，焊丝直径也是熔化极气体保护焊的关键参数之一、焊丝直径与焊接电流、焊缝的宽度和深度以及焊接速度密切相关。

较粗的焊丝适用于较大的焊缝，而较细的焊丝适用于较小的焊缝。

选择合适焊丝直径可以保证焊缝形貌良好，焊接效率高。

最后，焊接速度也是熔化极气体保护焊的重要参数之一、适当的焊接速度能够控制焊接过程中的热输入和熔深，保证焊缝的质量和美观。

过快的焊接速度可能导致熔深不够、焊缝孔洞等缺陷，而过慢的焊接速度则可能导致过高的热输入，使焊缝产生气孔、烧穿等缺陷。

因此，在实际焊接过程中，需要根据焊接材料的板厚、焊丝直径和焊接质量要求来选择合适的焊接速度。

总之，熔化极气体保护焊的工艺参数有焊接电流、焊接电压、焊丝直径和焊接速度等。

正确选择和控制这些参数可以保证焊缝的质量和焊接效率。

在实际操作中，焊工需要结合焊接材料的特点和焊接要求，灵活调整这些参数，以获得满意的焊接结果。

熔化极气体保护焊一．概述：1.基本原理熔化极气体保护焊是以可以熔化的金属焊丝作电极，并由气体做保护的电弧焊。

利用焊丝和母材之间的电弧来熔化焊丝和母材，形成熔池，融化的焊丝作为填充金属进入熔池与木材融合，冷凝后即为焊缝金属。

通过喷嘴向焊接区喷出保护气体，使处于高温的熔化焊丝，熔池及其附近的母材可以免受周围空气的有害作用。

焊丝是连续的，由送丝轮不断地送进焊接区。

操作方式主要是半自动焊和自动焊两种。

焊丝有实心和药芯两类，前者一般含有脱氧用的和焊缝金属所需要的合金元素；后者的药芯成分及作用与焊条的药皮相似。

2.分类本事业部的焊接方法为MAG焊。

80%Ar+20%CO2。

3.优缺点1）优点（与手工电弧焊相比）a.焊接效率高。

因为是连续送丝，没有更换焊条工序，焊道之间不需清渣，节省时间：通过焊丝的电流密度大，因而提高了敷熔速度。

b.可获得含氧量较焊条电弧焊低的焊缝金属。

c.在相同条件下，熔深比手工电弧焊大。

d.焊接厚板时，可以用较低的焊接电弧和较快的焊接速度，其焊接变形小。

e.烟雾少，可以减轻对通风的要求。

2）缺点（与手工电弧焊相比）a.规范不合适时，飞溅较大，表面成形差。

b.弧光较强。

c.焊接设备复杂，环境要求较高。

d.半自动焊枪比手工电弧焊铅重，不轻便，操作灵活性较差。

对于狭小空间的接头，焊枪不易接近。

4.使用范围1）适焊的材料。

MIG焊既可以焊接黑色金属又可以焊接有色金属，但从焊丝供应及制造成本考虑主要用于铝，铜，钛及其合金，以及不锈钢，耐热钢的焊接。

MAG和CO2焊主要用于焊接碳钢，低合金高强度钢。

2）焊接位置可以进行全位置焊接，其中以平焊位置和横焊位置焊接效率最高。

3）可焊厚度原则上开破口多层焊的厚度是无限的，它仅受经济因素限制。

二，保护气体采用保护气体的目的，是防止熔融焊缝金属被周围气氛污染和损害。

保护气体应满足如下要求：1.对焊接区起到良好的保护作用。

2.作为电弧的气体介质，应有利于引弧和保护电弧稳定燃烧。

MIG焊（熔化极气体保护焊）的原理、特点及应用使用熔化电极的气体保护焊，称为熔化极气体保护焊。

使用熔化电极的惰性气体（A r+H r）保护焊称为熔化极惰性气体保护焊，简称MIG焊，利用A r+O2、A r+CO2或A r+CO2+O2等作保护气体时，称为活性气体保护焊，简称MAG焊。

MIG焊和MAG焊统称为GMAW焊。

1、MIG焊的原理熔化极气体保护焊是以填充焊丝作电极，保护气体从喷嘴中以一定速度流出，将电弧熔化的焊丝、熔池及附近的焊件金属与空气隔开，杜绝其有害作用，以获得性能良好的焊缝。

其焊接原理如下图所示。

▲熔化极氩弧焊示意图1—焊丝盘2—送丝滚轮3—焊丝4—导电嘴5—保护气体喷嘴6—保护气7—熔池8—焊缝金属9—电弧10—母材2、MIG焊的特点（1）优点①由于用填充焊丝作为电极，焊接电流增大，热量集中，利用率高，适用于焊接中厚板。

①焊接铝及其合金时，采用直流反接阴极雾化作用显著，能够改善焊缝质量。

①MIG焊亚射流过渡焊接铝及铝合金时，亚射流电弧的固有自调节作用显著，过程稳定。

①容易实现自动化操作。

熔化极氩弧焊的电弧是明弧，焊接过程参数稳定，易于检测及控制，因此容易实现自动化。

目前，世界上绝大多数的弧焊机械手及机械人均采用这种焊接方法。

（2）缺点①对焊丝及工件的油、锈很敏感，焊前必须严格去除。

①惰性气体价格高，焊接成本高。

3、MIG焊的应用范围MIG焊可用于焊接碳钢、低合金钢、不锈钢、耐热合金、镁及镁合金、铜及铜合金、钛及钛合金等。

可用于平焊、横焊、立焊及全位置焊接，焊接厚度最小为1mm，最大厚度不受限制。

4、MIG焊熔滴过渡类型及影响因素（1）MIG焊熔滴过渡类型MIG焊焊丝熔滴过渡类型及特点（直流反接）见下表。

MIG焊焊丝熔滴过渡类型及特点（直流反接）另外，还有混合过渡，即同时存在射滴和短路两种过渡形式，通常称为亚射流过渡。

（2）影响MIG焊熔滴过渡的因素影响MIG焊焊接熔滴过渡的因素见下表。
