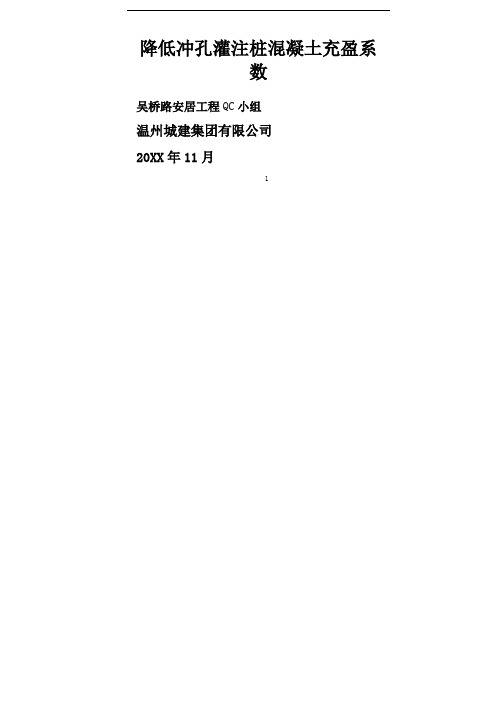

降低冲孔灌注桩混凝土充盈系数吴桥路安居工程QC小组温州城建集团有限公司20XX年11月1降低冲孔灌注桩混凝土充盈系数温州城建集团有限公司吴桥路安居工程QC小组一、工程概况吴桥路保障性安居工程建筑面积35062.98㎡，其中地上27层，地上面积为26880.88㎡;地下1层，地下面积为8182.1㎡.基础为冲击成孔灌注桩基础，有效桩长为45～81m。

一层标高为±0.000m，相当于绝对标高5.800m，工程桩498根，其中主楼352根。

二、小组简介1、QC小组概况表120XX年2月23日2、小组成员概况表220XX年2月23日三、选题理由1、经济效益要求2改善管理，改进工艺，有效节约成本，提高项目及企业的经济效益，综合本工程地质情况，要求本工程冲孔灌注桩混凝土充盈系数控制在1.20XX（包含1.20XX2、创优要求本工程作为民生安居工程，集团公司领导高度重视，确定工程质量目标为:保证“瓯江杯”争创“钱江杯”。

3、自检混凝土充盈系数偏高已施工的60根冲孔灌注桩混凝土充盈系数统计表表120XX年2月28日4、公司同类型工程自检混凝土损耗情况QC小组在对我司近年已施工完成的等同类工程进行统计分析，详见见表2。

类似工程桩基施工混凝土充盈系数调查表表220XX年2月28日通过分析讨论，QC小组成员一致决定选择“降低冲孔灌注桩混凝土充盈系数”为活动课题。

四、现状调查项目部QC小组成立后，我QC小组对现场已施工的60根桩的混凝土充盈系数的变化进行统计分析，分析结果如下:频数统计表表320XX年3月5日3根据调查所做的统计表，我们做出直方图如下:制表人:周君如制表时间: 20XX年3月5日通过以上图表可以看出，QC课题小组的重点应将对“桩基扩孔”采取措施进行控制。

五、确定目标及可行性分析1、设定目标:根据以往施工经验和现场数据分析，确定本次的QC活动的目标设为“冲孔灌注桩混凝土充盈系数降低到1.2以下”。

导致混凝土灌注桩充盈系数<1的因素分析摘要：混凝土灌注桩在高层建筑的基础被广泛采用，其充盈系数对桩的承载力和项目经济利益都有很大的影响。

本文根据现场实际情况，对为了盲目追求经济利益，质量意识淡薄，导致混凝土灌注桩充盈系数<1的因素进行分析，找出了相关主要的影响因素。

关键字：灌注桩；充盈系数；承载力Abstract: According to the actual situation at the scene, analyzes the blind pursuit of economic interests, quality consciousness, leading to concrete piles filling factor <1 factor, to identify related major influencing factors.Key words: pile; filling factor; bearing capacity1. 综述因混凝土灌注桩综合了混凝土强度高、抗压性能好，易于就地取材和钢筋抗弯、抗折、抗拉强度好的优点，在高层建筑基础中获得了较为广泛的应用。

而混凝土管桩的充盈系数对桩基础的经济效益和承载力都存在着较大的影响。

充盈系数是指灌注桩施工时实际混凝土浇筑体积与理论混凝土浇筑量(按设计桩身直径计算的混凝土体积)的比值(即：V实际／V理论)，是桩孔直径的量值。

根据规范《JGJ4—80》，灌注桩的充盈系数不得小于1，一般土质为1．1，软土为1．2～1．3。

[1][2]充盈系数过低，意味着桩身直径或桩长未达到设计要求，从而影响其承载能力。

在实际施工中，施工人员往往为了较高的经济利益，采取各种方法降低混凝土灌注桩的充盈系数，忽略了其重要的承载能力。

2. 导致充盈系数<1的因素为了研究导致混凝土灌注桩充盈系数小于1的因素，从人、机、料、法、环、测六个方面综合考虑，找到了其中的因果关系图，如图1所示。

降低旋挖钻孔灌注桩混凝土充盈系数在灌注桩工程中，如果可以有效的降低灌注桩混凝土的充盈系数，在保证灌注桩工程的基础上可以有效的提升企业的经济效应，因此降低旋挖钻孔灌注桩混凝土充盈系数已经成为灌注桩工程中的一个重要研究问题。

本文主要研究讨论当前灌注桩混凝土充盈系数过大的原因所在，就有降低效旋挖钻孔灌注桩混凝土充盈系数提供一些有建设性的意见。

标签：旋挖钻孔灌注桩；混凝土；灌注桩混凝土充盈系数引言旋挖钻孔灌注桩是工程旋挖钻孔机械钻孔，在地基土中形成桩孔，并在其内放置钢筋笼、灌注混凝土而做成的桩。

旋挖钻孔灌注桩技术是目前地基基础工程中相对先进的一种技术，因具有工作效率高、环保且适应性强等特点。

但旋挖钻孔机只运用在直径在800mm以上的浇注桩中，在直径小于600mm的浇注桩工程中的优势就并不明显了。

有效降低旋挖钻孔灌注桩混凝土充盈系数，能有效推进对旋挖钻孔技术，为企业带来更好的发展。

1.充盈系数的概念充盈系数是用于判断灌注桩工程浇灌混凝土，判断桩基工程的一个质量指标。

灌桩的混凝土充盈系数是指一根桩实际灌注的混凝土方量与按桩外径计算的理论方量之比[1]。

在实际施工过程中，成孔出现的偏差大于设计尺寸，以及由于施工过程中可能会出现桩身侧壁裂缝、孔洞及塌孔等原因，导致实际灌入量大于理论计算量。

若充盈系数小于1，就表示实际灌入混凝土量小于理论计算量，桩身存在质量缺陷问题[2]。

2.造成旋挖钻孔灌注桩混凝土充盈系数过大的原因2.1施工人员专业素质不够灌注桩工程对专业技术有着高要求，它不仅需要施工人员有足够的专业知识理论，还需要有足够的现场实践经验。

但灌注桩工程现场的施工工人普遍受教育程度不高，对于工程现场相对先进技术也没有足够的实践经验。

在施工过程中，施工人员没有一定的经济效益意识，也是造成灌注桩混凝土充盈系数不合格的原因之一。

2.2施工设备问题灌注桩工程使用的机械设备通常较为昂贵，为了节省成本，不少企业并不会定期及时的更换钻头，而是继续使用钻头，从而不能保证旋挖钻机无法保证工作效果及工作质量。

钻孔灌注混凝土桩的充盈系数钻孔灌注混凝土桩的充盈系数一、引言钻孔灌注混凝土桩（简称灌注桩）是一种常用的地基处理方法，在土木工程领域有着广泛的应用。

灌注桩的设计与施工涉及到许多参数和因素，其中充盈系数是一个重要的指标。

本文将详细介绍钻孔灌注混凝土桩的充盈系数的相关知识。

二、充盈系数的概念和原理1. 充盈系数的定义充盈系数是指灌注桩内钢筋或者钢管等与混凝土充盈部份的比例。

充盈系数的大小直接影响到桩身的强度和刚度。

2. 充盈系数的计算方法充盈系数的计算通常通过实测数据进行，可以使用以下公式进行计算：充盈系数 = 充盈部份的截面积 / 总截面积三、影响充盈系数的因素1. 灌注桩的形状与尺寸灌注桩的形状和尺寸对充盈系数有着直接的影响。

普通情况下，桩的直径越小，充盈系数越高；桩的长度越长，充盈系数越低。

2. 钢筋或者钢管的布置方式钢筋或者钢管的布置方式也会对充盈系数产生影响。

当钢筋或者钢管的布置较为密集时，充盈系数会较低；反之，充盈系数会较高。

3. 混凝土的流动性混凝土的流动性也是影响充盈系数的重要因素。

流动性较好的混凝土能够更好地充盈空隙，从而提高充盈系数。

四、充盈系数的工程意义充盈系数是灌注桩设计和施工中的重要参数，具有以下工程意义：1. 影响桩体的强度充盈系数的大小将直接影响到灌注桩的强度，充盈系数越高，桩体的强度越高，反之亦然。

2. 影响桩体的刚度充盈系数的大小还会对灌注桩的刚度产生影响，充盈系数越高，桩体的刚度越大。

3. 对附加荷载的响应充盈系数也会影响灌注桩对于附加荷载的响应能力，充盈系数越高，对附加荷载的响应越好。

五、扩展内容1. 本文档所涉及附件如下：- 图1：灌注桩充盈系数示意图- 表1：不同灌注桩充盈系数的性能比较2. 本文档所涉及的法律名词及注释：- 充盈系数：指灌注桩内钢筋或者钢管等与混凝土充盈部份的比例。

- 混凝土：由水泥、砂、骨料等组成的建造材料。

六、结论本文详细介绍了钻孔灌注混凝土桩的充盈系数的概念、计算方法以及影响因素。

攻关型降低钻孔灌注桩混凝土损耗率二0一五年一月目录一、工程概况 (1)二、小组简介 (3)三、选题理由 (4)四、活动计划 (5)五、现状调查 (5)六、设定目标 (8)七、分析原因 (8)八、要因确定 (9)九、制定对策表 (20)十、实施对策 (22)十一、效果检查 (28)十二、巩固措施 (33)1、制定巩固措 (33)2、巩固效果检查 (34)十三、总结及下一步打算 (35)降低钻孔灌注桩混凝土损耗率广州市轨道交通九号线3标QC小组一、工程概况花果山公园站附属结构出入口通道为地下单层现浇钢筋混凝土结构，出入口通道明挖段结合基坑深度、地下水位埋深、土层厚度分布、场地环境等因素考虑，基坑支护方案采用钻孔灌注桩+内支撑的支护形式，围护结构采用A800@900的钻孔灌注桩，桩身混凝土强度为C30，桩间施作A600双管旋喷桩止水。

花果山公园站共设5个出入口通道，其中Ⅱ号、Ⅳ号为后期预留出入口，Ⅰa、Ⅰb以及Ⅲ号出入口共有围护桩383根，桩身长度为3.15~15.49m,根据桩身长度的不同共分为A、B、C三种桩型。

地下钻孔管桩桩施工阶段采用冲桩施工工艺。

图1 花果山公园站出入口围护桩施工阶段照片摄影人：肖小进日期：2014年3月10日本标段场区位于花果山公园内，地势起伏较大，车站南北两端场地高差较大，最高达到3.8m，场地平整难度大。

该地段为石炭系灰岩地层，岩面较浅且起伏变化大，岩层硬度极高，冲桩成孔时施工难度大，易出现偏孔、扩孔现象，且灰岩中存在溶洞、土洞发育，对钻孔桩成孔施工极其不利。

图2 钻孔灌注桩施工工艺流程图制图人：肖小进日期：2014年3月10日二、小组简介表1 QC小组概况表制表人：龙国强日期：2014年3月2日三、 选题理由图3 选题理由制图人：王永贵 日期：2014年5月18日四、活动计划表2 QC小组活动计划进度表制表人：陈少锋日期：2014年5月4日五、现状调查1、现场钻孔灌注桩施工阶段对混凝土损耗率的控制已经成为项目部成本控制的重点，QC小组通过翻阅现场围护桩施工明细表，对近期Ⅲ号出入口完成的50根地下钻孔灌注桩混凝土损耗情况进行统计。
