接地线分类及使用范围

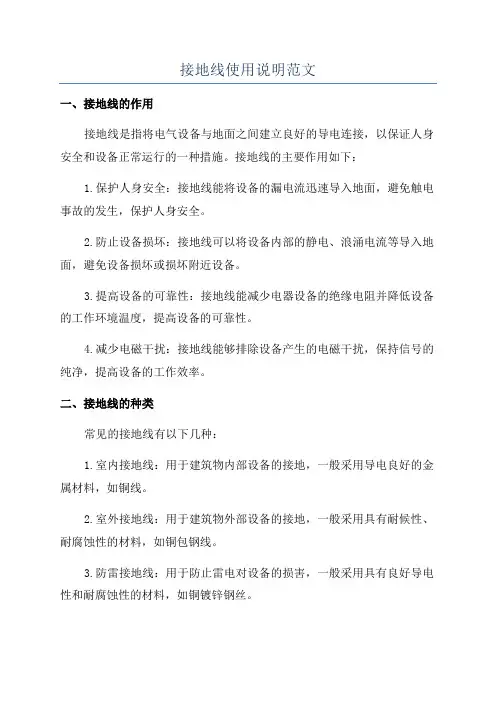

接地线使用说明范文一、接地线的作用接地线是指将电气设备与地面之间建立良好的导电连接，以保证人身安全和设备正常运行的一种措施。

接地线的主要作用如下：1.保护人身安全：接地线能将设备的漏电流迅速导入地面，避免触电事故的发生，保护人身安全。

2.防止设备损坏：接地线可以将设备内部的静电、浪涌电流等导入地面，避免设备损坏或损坏附近设备。

3.提高设备的可靠性：接地线能减少电器设备的绝缘电阻并降低设备的工作环境温度，提高设备的可靠性。

4.减少电磁干扰：接地线能够排除设备产生的电磁干扰，保持信号的纯净，提高设备的工作效率。

二、接地线的种类常见的接地线有以下几种：1.室内接地线：用于建筑物内部设备的接地，一般采用导电良好的金属材料，如铜线。

2.室外接地线：用于建筑物外部设备的接地，一般采用具有耐候性、耐腐蚀性的材料，如铜包钢线。

3.防雷接地线：用于防止雷电对设备的损害，一般采用具有良好导电性和耐腐蚀性的材料，如铜镀锌钢丝。

4.电子设备接地线：用于电子设备的接地，一般采用高纯度导电材料，如铜箔或铜网。

三、接地线的安装要求1.保持导电良好：接地线应具有良好的导电性能，避免接地电阻过大，应选择导电性能好的金属材料。

2.确保可靠接地：接地线的末端要与地面充分接触，确保接地线与大地之间的电阻尽可能低，采用直埋或深埋方式可以提高接地的可靠性。

3.避免与其他金属干扰：接地线应避免与其他金属材料接触，以免产生电位差干扰，影响接地效果。

4.安全接地点的选择：接地线应选择接地电阻低、离设备近、排水良好的地点进行接地。

5.接地阻抗的测试：在接地线安装完成后，应使用专用测试仪器对接地阻抗进行测试，确保接地效果达到标准要求。

四、接地线的使用注意事项1.定期检查接地线的接触性能，确保接地线与设备之间有良好的导电连接，避免接触不良导致的故障。

2.避免接地线被物体压扁或损坏，确保接地线的完整性，防止漏电流无法正常通过。

3.不得私自拆除、改动接地线，确保接地线的完好性和可靠性。

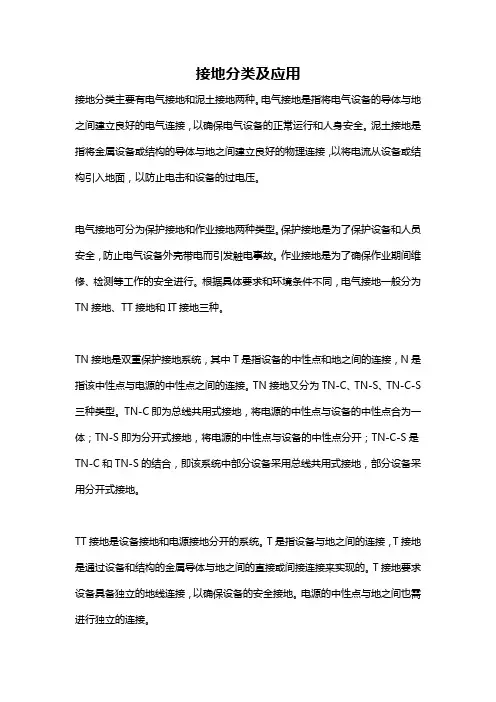

接地分类及应用接地分类主要有电气接地和泥土接地两种。

电气接地是指将电气设备的导体与地之间建立良好的电气连接，以确保电气设备的正常运行和人身安全。

泥土接地是指将金属设备或结构的导体与地之间建立良好的物理连接，以将电流从设备或结构引入地面，以防止电击和设备的过电压。

电气接地可分为保护接地和作业接地两种类型。

保护接地是为了保护设备和人员安全，防止电气设备外壳带电而引发触电事故。

作业接地是为了确保作业期间维修、检测等工作的安全进行。

根据具体要求和环境条件不同，电气接地一般分为TN接地、TT接地和IT接地三种。

TN接地是双重保护接地系统，其中T是指设备的中性点和地之间的连接，N是指该中性点与电源的中性点之间的连接。

TN接地又分为TN-C、TN-S、TN-C-S 三种类型。

TN-C即为总线共用式接地，将电源的中性点与设备的中性点合为一体；TN-S即为分开式接地，将电源的中性点与设备的中性点分开；TN-C-S是TN-C和TN-S的结合，即该系统中部分设备采用总线共用式接地，部分设备采用分开式接地。

TT接地是设备接地和电源接地分开的系统。

T是指设备与地之间的连接，T接地是通过设备和结构的金属导体与地之间的直接或间接连接来实现的。

T接地要求设备具备独立的地线连接，以确保设备的安全接地。

电源的中性点与地之间也需进行独立的连接。

IT接地是工频系统的特殊接地方式，相对于TN和TT接地，IT接地不直接将设备或结构的金属导体与地之间连接。

相反，IT接地是通过特定的接地装置，如绝缘监测、补偿、保护电阻等来实现的。

IT接地要求系统中的绝缘监测和故障保护可靠，以确保设备的安全运行。

泥土接地可分为人工接地和自然接地两种类型。

人工接地是通过人为埋设金属接地体或铜排等导体与地之间的连接来实现的。

人工接地的导体一般是由镀铜、铜焊带等具有良好导电性能和耐腐蚀性的材料制成。

自然接地是指直接利用地壤和地脉的导电性来实现接地。

在自然接地中，地壤的电导率是一个重要的影响因素，因此需要选择良好导电性能的泥土作为接地电阻的形成，如湿润且含有盐分的黏土泥土。

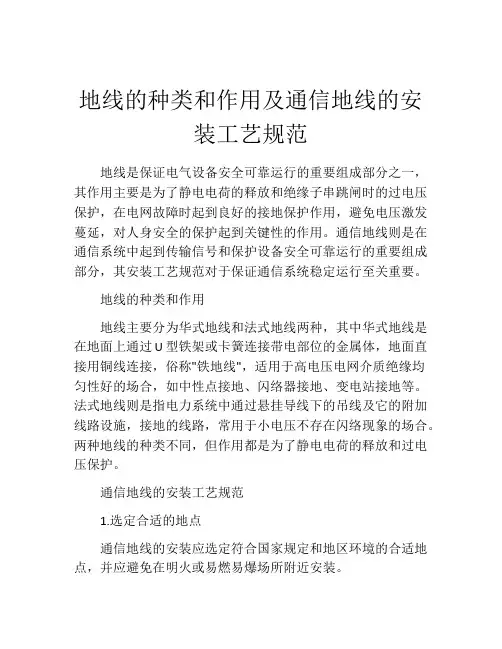

地线的种类和作用及通信地线的安装工艺规范地线是保证电气设备安全可靠运行的重要组成部分之一，其作用主要是为了静电电荷的释放和绝缘子串跳闸时的过电压保护，在电网故障时起到良好的接地保护作用，避免电压激发蔓延，对人身安全的保护起到关键性的作用。

通信地线则是在通信系统中起到传输信号和保护设备安全可靠运行的重要组成部分，其安装工艺规范对于保证通信系统稳定运行至关重要。

地线的种类和作用地线主要分为华式地线和法式地线两种，其中华式地线是在地面上通过U型铁架或卡簧连接带电部位的金属体，地面直接用铜线连接，俗称"铁地线"，适用于高电压电网介质绝缘均匀性好的场合，如中性点接地、闪络器接地、变电站接地等。

法式地线则是指电力系统中通过悬挂导线下的吊线及它的附加线路设施，接地的线路，常用于小电压不存在闪络现象的场合。

两种地线的种类不同，但作用都是为了静电电荷的释放和过电压保护。

通信地线的安装工艺规范1.选定合适的地点通信地线的安装应选定符合国家规定和地区环境的合适地点，并应避免在明火或易燃易爆场所附近安装。

2.地桩埋设通信地线的埋设地桩应采用板或是方形的钢筋混凝土桩，深度至少应埋到地面以下的80cm处，确保地桩的稳固性和承重能力。

3.通信地线的固定通信地线应选用耐腐蚀、强度高的扣式接头，将通信地线固定在地桩上，并按相应规范要求设备最少三点固定。

4.通信地线的铺设通信地线的铺设应顺应地形、避让障碍物的原则，如与管道、管沟或其他线路要保持一定的间距，通信地线的铺设所需要的道路，应按通信设备铺设规范规定的标准和要求进行。

5.通信地线的绝缘通信地线与地面之间应采用合适的绝缘材料隔离，绝缘部分应防潮、防晒、防腐蚀，确保通信地线稳定运行。

6.通信地线的接头通信地线接头应连接牢固，保证通信地线稳定运行。

接头应采用符合国家规定的可靠、耐腐蚀的接头器材，并应进行必要的防腐处理。

7.通信地线的检修和维护通信地线的检修和维护是保证通信设备运行良好的重要保证，在安装完毕后，应定期进行检修和清洗，对于发现通信地线存在损坏或失效的情况，应立即进行更换，确保通信地线的安全可靠运行。

电气接地种类及作用
电气接地是为了保障电气设备的安全稳定运行而采取的一种措施。

根据接地方式的不同，电气接地可分为直接接地、间接接地和
绝缘接地三种类型。

1.直接接地
直接接地是将电气设备的金属外壳或导体与地面直接接触，形
成一个接地回路。

由于地面的电阻相对较低，可以迅速将电荷消散掉，从而降低触电风险，保护设备和使用者的安全。

直接接地主要
用于低电压电气系统。

2.间接接地
间接接地是通过接地电阻器或同轴电缆等设备间接地接地。

间
接接地可以减小接地电流，避免因接地电流过大而导致火灾或电器
故障。

它主要用于高电压电气系统。

3.绝缘接地
绝缘接地是指在设备的感应器、绕组等关键部件处加装绝缘垫，从而使电气设备与地面保持绝缘状态。

绝缘接地的目的是减小过电压，防止动、静电击穿，保护设备和人员安全。

绝缘接地主要用于
高压电气系统和重要设备的保护。

要点总结：
- 直接接地：直接将设备与地面接触。

- 间接接地：通过接地电阻器或其他电气设备使电气设备与地面间接接触。

- 绝缘接地：在关键部件处增加绝缘垫，将电气设备与地面保持绝缘状态。

不同的电气接地方式应根据电气系统的特点和要求进行选择，以保证电气系统的安全稳定运行。

接地线产品介绍一、接地线适用范围：接地线主要用于变电站，铁塔等地作业，给作业人员安全带来极大的保障。

二、接地线分类接地线分为：携带型短路接地线和个人保安接地线携带型短路接地线又分相式接地线、组合式接地线、串联式接地线三种。

三、接地线详细介绍：接地线又称短路接地线，高压接地线等1、高压接地线规格： JDX-380V-500kv2、接地棒线路端线夹型式：双舌式（鸭舌式），平口螺旋压紧式，3、接地棒规格：0.5m-2m不等，操作杆长度和外径可根据用户需求定制。

4、接地软铜线规格：25 mm²，35 mm²，50 mm²，70 mm²，90 mm²，95 mm²，120 mm ²，130 mm²，150mm²；(长度和线径可根据用户需求定制)。

5、适用电压及环境：10kv，35kv，110kv，220kv，500kv户外线路，变电线路，户内母排，变电母排等。

四、接地线用途：该型号用于检修380v-500KV以下输电线路和变电线路的临时检修接地用。

金能电力TEL:153--505--77020刘亚五、接地线特点：接地线为临时性接地装置，与固定型接地线相比，使用更方便、接地点更灵活、安全可靠性更高。

在电气设备和电力线路停电检修﹑检查时, 能防止突然来电﹑感应电荷和剩余电荷的袭击，确保设备上作业人员的生命安全。

六、接地线结构特点：1. JDX系列高压接地线由线路端线夹、线鼻(接线端子/接线鼻)、汇流夹(汇流管)、接地操作杆、短路电缆、接地电缆、接地端线夹或临时接地极等组成。

2. JDX系列高压接地线线路端线夹和接地端线夹采用优质铝合金压铸，或可根据实际情况选配铜质线路端线夹和接地端线夹,与其配套的紧固件均经金属镀镍处理。

3. JDX系列高压接地线接地操作杆采用电性能与机械强度俱佳的高级环氧树脂、玻璃纤维精制而成，同时对操作手柄加装硅橡胶护套，合牢固，绝缘更为安全可靠。

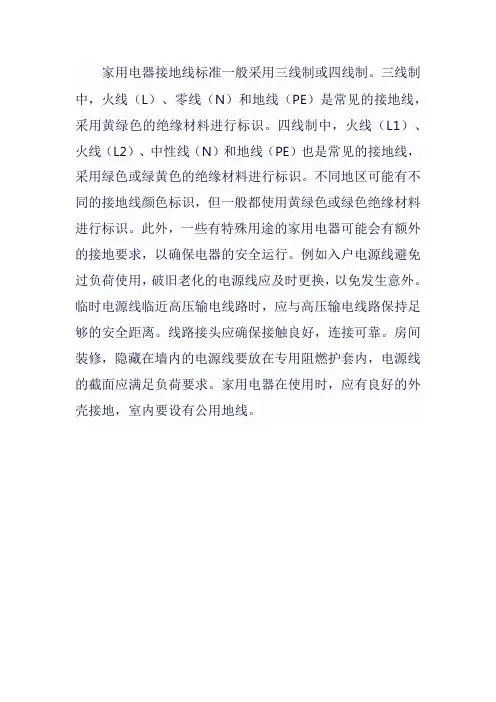

家用电器接地线标准一般采用三线制或四线制。

三线制中，火线（L）、零线（N）和地线（PE）是常见的接地线，采用黄绿色的绝缘材料进行标识。

四线制中，火线（L1）、火线（L2）、中性线（N）和地线（PE）也是常见的接地线，采用绿色或绿黄色的绝缘材料进行标识。

不同地区可能有不同的接地线颜色标识，但一般都使用黄绿色或绿色绝缘材料进行标识。

此外，一些有特殊用途的家用电器可能会有额外的接地要求，以确保电器的安全运行。

例如入户电源线避免过负荷使用，破旧老化的电源线应及时更换，以免发生意外。

临时电源线临近高压输电线路时，应与高压输电线路保持足够的安全距离。

线路接头应确保接触良好，连接可靠。

房间装修，隐藏在墙内的电源线要放在专用阻燃护套内，电源线的截面应满足负荷要求。

家用电器在使用时，应有良好的外壳接地，室内要设有公用地线。

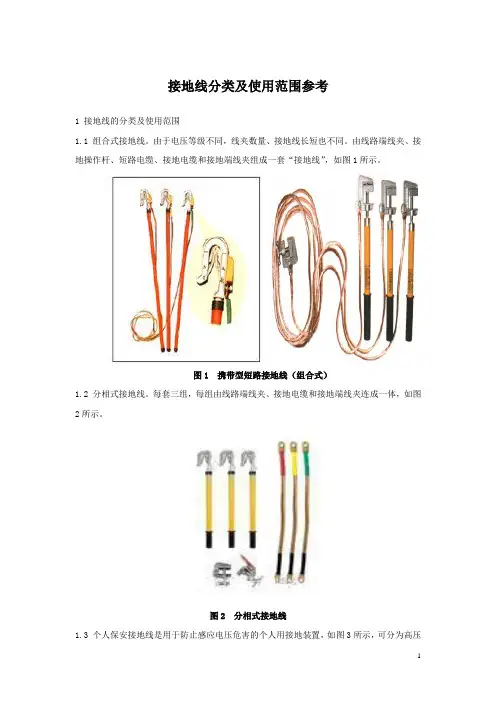

接地线分类及使用范围参考1 接地线的分类及使用范围1.1 组合式接地线。

由于电压等级不同，线夹数量、接地线长短也不同。

由线路端线夹、接地操作杆、短路电缆、接地电缆和接地端线夹组成一套“接地线”，如图1所示。

图1 携带型短路接地线（组合式）1.2 分相式接地线。

每套三组，每组由线路端线夹、接地电缆和接地端线夹连成一体，如图2所示。

图2 分相式接地线1.3 个人保安接地线是用于防止感应电压危害的个人用接地装置，如图3所示，可分为高压用个人保安接地线和低压用个人保安接地线，又可分为单相式和多相式。

图3 个人保安接地线2 线夹的分类及使用范围线夹的分类及使用范围见表1。

表1 线夹的分类及使用范围类别线夹型式技术特点使用范围图片线夹固定方式分类弹簧压紧式通过线夹内镶弹簧的压力与导线压紧适用于各种高压导线或方型母线螺旋压紧式通过线夹内带可调行程的螺栓与导线压紧适用于各种高压导线或方型母线舌型压紧式通过采用挂钩方式，凭绝缘杆自身重量下压导线，加以两边舌面夹紧固定适用于各种高压导线钳型压紧式夹口为钳型，依靠弹簧压紧适用于个人保安线线夹制作方式分类平口式通过上下两片方形铝质合金块压紧，将导线包围适用于方形母线颚口式通过颚口内弧形铝质合金片相互压紧，将导线包围适用于各种输电线路导线钳口式夹口为钳型适用于个人保安线互叉式夹口为钳型互叉式适用于个人保安线。

接地型式的分类接地型式是指将电气设备、设施或系统与地面之间形成的电气连接方式。

接地型式的分类有不同的标准，通常根据接地的目的、接地方式和使用场景进行分类。

本文将介绍接地型式的分类、常见接地型式的特点及应用场景，以及接地型式选择的关键因素和接地装置的配置与施工要求。

一、接地型式的分类概述接地型式主要分为以下几种：1.直接接地：直接将电气设备或设施的金属外壳与地面接触，适用于中性点不接地的电力系统。

2.间接接地：通过接地装置（如接地网）将电气设备或设施的金属外壳与地面接触，适用于中性点接地的电力系统。

3.混合接地：既有直接接地，又有间接接地的组合形式，可根据系统需求灵活调整接地方式。

4.安全接地：为确保人身安全和设备正常运行，将电气设备或设施的金属外壳、电气设备、设施的工作接地与保护接地相结合。

二、常见接地型式的特点及应用场景1.直接接地：简单、可靠，适用于中性点不接地的电力系统，适用于各类电气设备、设施。

2.间接接地：具有良好的电磁兼容性，适用于中性点接地的电力系统，广泛应用于电力系统、通信系统、自动化控制系统等。

3.混合接地：根据系统需求灵活调整接地方式，兼顾直接接地和间接接地的优点，适用于多种场景。

4.安全接地：保障人身安全和设备正常运行，适用于各类电气设备、设施。

三、接地型式选择的关键因素1.系统需求：根据电气设备、设施的性能要求，选择合适的接地型式。

2.环境条件：考虑土壤电阻率、地下水位、气候条件等因素，选择适宜的接地型式。

3.安全性：确保人身安全和设备正常运行，选择安全性能好的接地型式。

4.经济性：在满足性能要求的前提下，综合考虑接地装置的投资和维护成本。

四、接地装置的配置与施工要求1.接地装置的选择：根据接地型式和系统需求，选择合适的接地装置，如接地网、接地棒、接地模块等。

2.接地电阻的测量：施工完成后，对接地装置的接地电阻进行测量，确保满足设计要求。

3.接地线的敷设：合理选择接地线材料和规格，确保接地线的可靠连接和足够的机械强度。

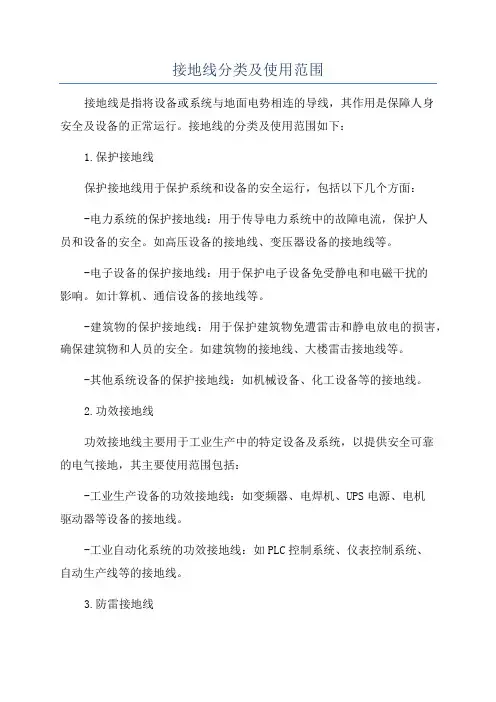

接地线分类及使用范围接地线是指将设备或系统与地面电势相连的导线，其作用是保障人身安全及设备的正常运行。

接地线的分类及使用范围如下：1.保护接地线保护接地线用于保护系统和设备的安全运行，包括以下几个方面：-电力系统的保护接地线：用于传导电力系统中的故障电流，保护人员和设备的安全。

如高压设备的接地线、变压器设备的接地线等。

-电子设备的保护接地线：用于保护电子设备免受静电和电磁干扰的影响。

如计算机、通信设备的接地线等。

-建筑物的保护接地线：用于保护建筑物免遭雷击和静电放电的损害，确保建筑物和人员的安全。

如建筑物的接地线、大楼雷击接地线等。

-其他系统设备的保护接地线：如机械设备、化工设备等的接地线。

2.功效接地线功效接地线主要用于工业生产中的特定设备及系统，以提供安全可靠的电气接地，其主要使用范围包括：-工业生产设备的功效接地线：如变频器、电焊机、UPS电源、电机驱动器等设备的接地线。

-工业自动化系统的功效接地线：如PLC控制系统、仪表控制系统、自动生产线等的接地线。

3.防雷接地线防雷接地线主要用于抗雷击和防静电干扰，其使用范围包括：-室外设备的防雷接地线：如无线电天线、通信塔等设备的接地线。

-室内设备的防雷接地线：如计算机、通信设备、电视机等设备的接地线。

4.系统接地线系统接地线是指将系统中各个部分相互连接并与地面电势相连的导线-电力系统的系统接地线：用于将电力系统中的各个部分相互连接，并与地面电势相连，以确保系统的正常运行和人员的安全。

-电子设备系统的系统接地线：用于将电子设备系统中的各个器件相互连接，并与地面电势相连，以保证系统的稳定性和可靠性。

-控制系统的系统接地线：用于将控制系统中的各个元件相互连接，并与地面电势相连，以确保控制系统的准确性和可靠性。

综上所述，接地线的分类及使用范围十分广泛，涉及到电力系统、电子设备、建筑物、工业设备等各个领域，其主要目的是保障人身安全和设备的正常运行。

在实际应用中，根据具体情况选择合适的接地线类型和安装方式，以确保接地线的有效性和可靠性。
