电力系统接地方式 (1)

电力系统的中性点接地方式电力系统中发电机绕组通常用Y联结、变压器高压绕组通常Y联结，Y联结绕组中性点统称电力系统中性点。

中性点接地方式有直接接地、不接地和经消弧线圈接地。

中性点接地方式要综合考虑电力系统的过电压与绝缘、继电保护与自动装置的配置、短路电流、供电可靠性。

中性点直接接地方式，系统发生单相接地故障时短路电流很大；中性点不接地和中性点经消弧线圈接地方式，系统发生单相接地故障时短路电流小。

1.中性点直接接地系统110kV及以上电网采用中性点直接接地方式。

实际运行时电网中性点并非全部同时接地，只有一部分接地，即合上中性点接地刀开关，其余则不接地即拉开其中性点接地刀开关。

系统单相接地时短路电流在合适范围，满足继电保护动作灵敏度需要，但不能过大。

一般单相短路电流不大于同一地点三相短路电流。

此系统正常运行时，系统中性点没有入地电流或只有极小的三相不平衡电流。

当发生单相接地时，短路电流足够大，继电保护装置动作，迅速切除故障电路；系统非故障部分仍正常运行。

接地故障线路停电，可在线路加装自动重合闸装置，如发生瞬时性接地故障，重合闸成功，停电约0.5s，系统供电可靠。

单相接地电流较大，对邻近通信线路电磁干扰较强。

我国380/220V三相四线系统，中性点直接接地。

2.中性点不接地系统我国3kV、6kV、10kV、35kV系统，当单相接地时根据电容电流中性点不接地，具体规定为3～6kV电网单相接地电容电流不大于30A；10kV电网单相接地电容电流不大于20A；35kV电网单相接地电容电流不大于10A。

因中性点未接地，当发生单相接地时，只能通过线路对地电容构成单相接地回路，故障点流过很小的容性电流（电弧）自行熄灭。

同时，系统三个线电压对称性未变化，用电设备正常工作，可靠性高。

规程规定，中性点不接地系统发生单相接地故障可继续运行2h，在2h内找到接地点并消除。

单相接地时电容电流近似计算公式如下：对架空线IC=UL/350；对电缆IC=UL/10。

电力系统的中性点接地有三种方式：有效接地系统（又称大电流接地系统）小电流接地系统（包含不接地和经消弧线圈接地）经电阻接地系统（含小电阻、中电阻和高电阻）大电流接地系统用于110kV及以上系统及。

该系统在单相接地时，另外两相对地电压基本不变，系统过电压较低，对110kV及以上系统抑制过电压有利，但此时接地电流很大，运行设备很难长时间通过此电流，接地相对地电压很低，甚至为零，系统电压严重不平衡，许多电气设备无法正常工作，必须及时切除接地点。

大电流接地系统要求部分主变的中性点接地，避免单相接地时短路电流过大。

这些主变必须有一个三角形接线的绕组，以构成零序通路，降低零序阻抗。

主变的零序阻抗一般为正序阻抗的1/3，线路的零序阻抗一般为正序阻抗的3倍。

作为220kV枢纽变电站的主变必须并列运行。

其中一台主变的220kV侧中性点和110kV侧中性点必须直接接地，其他主变中性点通过间隙接地。

好处是110kV侧零序阻抗稳定，有利于该110kV系统零序定值的计算和整定，零序过流保护的保护范围变化很小，容易保持其阶梯特性；未220kV系统提供稳定的零序电源，保持220kV系统零序保护的方向性和稳定性。

主变220kV侧中性点和110kV侧中性点均加装间隙保护，保护动作跳开各侧断路器。

作为220kV负荷变电站的主变必须分列运行。

此时所有主变的220kV侧中性点必须通过间隙接地，110kV侧中性点全部接地运行。

所有主变不能相220kV系统提供零序电流，110kV 侧零序阻抗稳定。

主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。

作为链式接线的220kV变电站，其220kV侧母线并列运行并有两个电源。

虽然主变分列运行，但必须有一台主变的220kV侧中性点直接接地，其他主变的220kV侧中性点通过间隙接地。

110kV侧中性点必须全部直接接地。

主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。

目前运行的110kV变电站全部主变均分裂运行，其电源侧母线为单电源。

电力系统的接地要求和方式(一)直流系统1.两线制直流系统直流两线制配电系统应予接地。

但以下情况可不接地:备有接地检测器并在有限场地内只向工业设备供电的系统;线间电压等于或低于50V,或高于300V.采用对地绝缘的系统；由接地的交流系统供电的整流设备供电的直流系统;最大电流在O.03A及以下的直流防火信号线路。

2.三线制直流系统三线制直流供电系统的中性线宜直接接地.(二)交流系统L低于50V的交流线路一般不接地，但具有以下任何一条者应予接地；(1)由变压器供电，而变压器的电源系统对地电压超过150V；(2)由变压器供电，而变压器的电源系统是不接地的；(3)采取隔离变压器的，不应接地，但铁芯必须接地；(4)安装在建筑物外的架空线路。

3.50~1000V的交流系统符合以下条件时可作为例外，不予接地：(1)专用于向熔炼、精炼、加热或类似工业电炉供电的电气系统;(2)专为工业调速传动系统供电的整流器的单独传动系统；(3)由变压器供电的单独传动系统，变压器一次侧额定电压低于IOOOV的专用控制系统；其控制电源有供电连续性，控制系统中装有接地检测器，且保证只有专职人员才能监视和维修。

4.I-IOkV的交流系统根据需要可开展消弧线圈或电阻接地。

但供移动设备用的I-IOkV交流系统应接地。

(三)移动式和车载发电机1.移动式发电机在以下条件下不要求将移动式发电机的机架接地，该机架可作为发电机供电系统的接地，其条件是发电机只向装在发电机上的设备和(或)发电机上的插座内软线和插头连接的设备供电，且设备的外露导电部分和插座上的接地端子连接到发电机机架上。

2.车载发电机在符合以下全部条件下可将装在车辆上的发电机供电系统用的车辆的框架作为该系统的接地极。

(1)发电机的机架接地连接到车辆的框架上；(2)发电机只向装在车辆上的设备和(或)通过装在车辆上或发电机上的插座内软线和插头连接设备供电；(3)设备的外露导电部分和插座上的接地端子连接到发电机机架上。

1引言电力系统的接地处理方式主要有直接接地，电抗接地，低阻接地，高阻接地，谐振接地(又称消弧线圈接地)和不接地。

前三种称为大电流接地系统，后三种称为小电流接地系统。

我国3～66kV电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式，即为小电流接地系统，该系统最大的优点是发生单相接地故障时，并不破坏系统电压的对称性，且故障电流值较小，不影响对用户的连续供电，系统可运行1～2h。

但长期运行，由于非故障的两相对地电压升高1.732倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。

同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统安全运行。

因此，当发生单相接地故障时，必须及时找到故障线路予以切除。

2目前的检测方法及存在的问题(1)绝缘监察装置利用接于公用母线的三相五柱式电压互感器，其一次线圈均接成星形，附加二次线圈接成开口三角形。

接成星形的二次线圈供给绝缘监察用的电压表、保护及测量仪表。

接成开口三角形的二次线圈供给绝缘监察继电器。

系统正常时，三相电压正常，三相电压之和为零，开口三角形的二次线圈电压为零，绝缘监察继电器不动作。

当发生单相接地故障时，开口三角形的二次端出现零序电压，电压继电器动作，发出系统接地故障的预告信号。

这是以前常规变电所使用最多、应用最广泛的绝缘监察装置，其优点是投资小，接线简单、操作及维护方便。

其缺点是只发出系统接地的无选择预告信号，不能准确判断发生接地的故障线路，运行人员需要通过推拉分割电网的试验方法才能进一步判定故障线路，影响了非故障线路的连续供电，不能满足日益发展的城乡经济对供电可靠性的要求。

基于上述原因，我国从50年代末就开始研制小电流接地自动选线装置，提出了多种选线方法，并开发出了相应的各种装置。

(2)各种选线原理分析：①稳态分量法。

稳态分量法又分为零序电流比幅法，零序电流相对相位法，以及群体比幅比相法。

零序电流比幅法利用的是流过故障元件的零序电流在数值上等于所有非故障元件的对地电容电流之和，即故障线路上的零序电流最大，所以只要通过比较零序电流幅值大小就可以找出故障线路。

几种接地保护方式接地保护是一种重要的安全措施，用于保护电气设备和人员免受电击等危险。

在电力系统中，接地保护可以有效地将电流引导到地面，防止电阻或故障引起的电压积累，从而保证电气设备的正常运行。

本文将介绍几种常见的接地保护方式。

1. 系统接地系统接地是指将电力系统中的中性点或一侧相接地，通常使用接地电阻或接地变压器来实现。

这种接地方式能够降低系统的电压，并将故障电流引导到地面，减少电气设备受损和人员受伤的风险。

系统接地可以分为直接接地和间接接地两种方式。

直接接地是将电力系统的中性点直接接地，通常采用接地电阻来限制故障电流的流动。

接地电阻的阻值根据系统的额定电压和电流来确定，一般应符合相关的国家标准和规定。

间接接地是通过接地变压器实现的，将系统的中性点与地之间绝缘并通过变压器连接。

接地变压器可以使系统与地之间保持一定的绝缘，减少电气设备的电压升高。

2. 保护接地保护接地是在电力系统中增加保护接地，用于防止电压升高和保护设备和人员的安全。

保护接地一般采用保护接地装置，如接地开关、接地故障指示器等。

接地开关是一种能够将设备与地之间连接或断开的开关装置，可以在故障发生时迅速切断故障电源，避免电气设备的损坏和人员的伤害。

接地故障指示器是一种能够监测电力系统中是否存在接地故障的装置，当接地故障发生时，指示器会报警，提醒操作人员及时采取措施。

3. 信号接地信号接地是指将信号系统中的信号接地，用于保护信号传输的可靠性和设备的正常运行。

在信号系统中，信号接地可以减少电磁干扰和噪音的影响，提高信号的传输质量。

常见的信号接地方式包括单点接地和多点接地。

单点接地是将信号系统中的所有信号共用一个接地点，可以减少接地回路的复杂性，提高信号的稳定性。

多点接地是将信号系统中的不同信号分别接地，可以避免信号之间的干扰和串扰，提高信号传输的清晰度和准确性。

总结：接地保护是保证电气设备和人员安全的重要措施，具备不同的接地方式可以根据具体的工程需求和系统要求选择适合的接地方式。

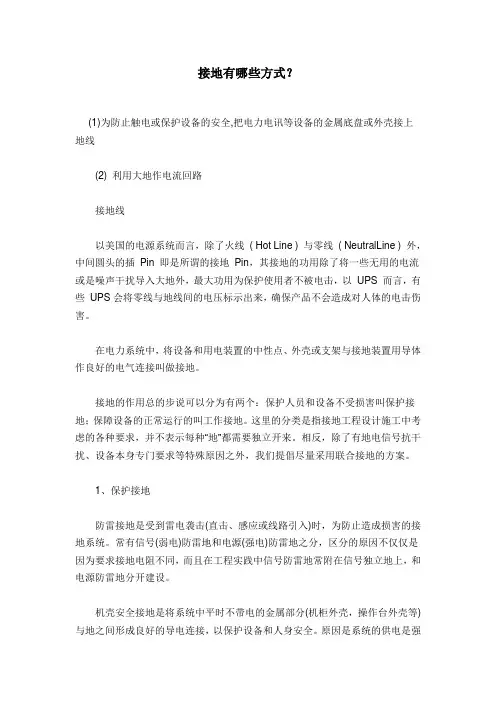

接地有哪些方式？(1)为防止触电或保护设备的安全,把电力电讯等设备的金属底盘或外壳接上地线(2) 利用大地作电流回路接地线以美国的电源系统而言，除了火线( Hot Line ) 与零线( NeutralLine ) 外，中间圆头的插Pin 即是所谓的接地Pin，其接地的功用除了将一些无用的电流或是噪声干扰导入大地外，最大功用为保护使用者不被电击，以UPS 而言，有些UPS会将零线与地线间的电压标示出来，确保产品不会造成对人体的电击伤害。

在电力系统中，将设备和用电装置的中性点、外壳或支架与接地装置用导体作良好的电气连接叫做接地。

接地的作用总的步说可以分为有两个：保护人员和设备不受损害叫保护接地；保障设备的正常运行的叫工作接地。

这里的分类是指接地工程设计施工中考虑的各种要求，并不表示每种“地”都需要独立开来。

相反，除了有地电信号抗干扰、设备本身专门要求等特殊原因之外，我们提倡尽量采用联合接地的方案。

1、保护接地防雷接地是受到雷电袭击(直击、感应或线路引入)时，为防止造成损害的接地系统。

常有信号(弱电)防雷地和电源(强电)防雷地之分，区分的原因不仅仅是因为要求接地电阻不同，而且在工程实践中信号防雷地常附在信号独立地上，和电源防雷地分开建设。

机壳安全接地是将系统中平时不带电的金属部分(机柜外壳，操作台外壳等)与地之间形成良好的导电连接，以保护设备和人身安全。

原因是系统的供电是强电供电(380、220或11OV)，通常情况下机壳等是不带电的，当故障发生(如主机电源故障或其它故障)造成电源的供电火线与外壳等导电金属部件短路时，这些金属部件或外壳就形成了带电体，如果没有很好的接地，那么这带电体和地之间就有很高的电位差，如果人不小心触到这些带电体，那么就会通过人身形成通路，产生危险。

因此，必须将金属外壳和地之间作很好的连接，使机壳和地等电位。

此外，保护接地还可以防止静电的积聚。

2、工作接地工作接地是为了使系统以及与之相连的仪表均能可靠运行并保证测量和控制精度而设的接地。

电力系统中性点接地的三种方式有效接地系统（又称大电流接地系统）小电流接地系统（包含不接地和经消弧线圈接地）经电阻接地系统（含小电阻、中电阻和高电阻）大电流接地系统用于110kV及以上系统及。

该系统在单相接地时，另外两相对地电压基本不变，系统过电压较低，对110kV及以上系统抑制过电压有利，但此时接地电流很大，运行设备很难长时间通过此电流，接地相对地电压很低，甚至为零，系统电压严重不平衡，许多电气设备无法正常工作，必须及时切除接地点。

大电流接地系统要求部分主变的中性点接地，避免单相接地时短路电流过大。

这些主变必须有一个三角形接线的绕组，以构成零序通路，降低零序阻抗。

主变的零序阻抗一般为正序阻抗的1/3，线路的零序阻抗一般为正序阻抗的3倍。

作为220kV枢纽变电站的主变必须并列运行。

其中一台主变的220kV侧中性点和110kV侧中性点必须直接接地，其他主变中性点通过间隙接地。

好处是110kV侧零序阻抗稳定，有利于该110kV系统零序定值的计算和整定，零序过流保护的保护范围变化很小，容易保持其阶梯特性；未220kV系统提供稳定的零序电源，保持220kV 系统零序保护的方向性和稳定性。

主变220kV侧中性点和110kV侧中性点均加装间隙保护，保护动作跳开各侧断路器。

作为220kV负荷变电站的主变必须分列运行。

此时所有主变的220kV侧中性点必须通过间隙接地，110kV侧中性点全部接地运行。

所有主变不能相220kV系统提供零序电流，110kV侧零序阻抗稳定。

主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。

作为链式接线的220kV变电站，其220kV侧母线并列运行并有两个电源。

虽然主变分列运行，但必须有一台主变的220kV侧中性点直接接地，其他主变的220kV 侧中性点通过间隙接地。

110kV侧中性点必须全部直接接地。

主变220kV侧中性点加装间隙保护，保护动作跳开各侧断路器。

目前运行的110kV变电站全部主变均分裂运行，其电源侧母线为单电源。

电力系统中性点接地方式概述在电力系统中，中性点接地方式是指将电力系统中的中性点直接接地或通过特定的接地装置接地。

中性点接地方式的选择对电力系统的平安运行和人身平安至关重要。

本文将介绍电力系统中性点接地方式的常见类型和其特点。

直接接地方式直接接地方式是最常见的中性点接地方式之一。

它通过将电力系统中的中性点直接接地，使中性点与地之间形成低阻抗的电气连接。

直接接地方式有以下特点：1.简单：直接接地方式的接地装置相对简单，仅需将中性点与地之间连接即可。

2.易于检测故障：由于中性点直接接地，当系统中发生接地故障时，电流会通过接地装置流入地，形成接地电流，容易被检测到。

3.易产生大地电流：直接接地方式容易导致大地电流的产生，对于电力系统的线路和设备会产生一定的烧毁和损坏风险。

4.容易产生人身伤害：直接接地方式下，接地电阻较低，因此会产生较大的接触电压，存在人身触电的风险。

直接接地方式适用于施工本钱低、电力系统规模较小、对电网故障检测要求较高的场景。

绝缘中性点接地方式绝缘中性点接地方式是在电力系统中采用绝缘装置将中性点与地之间隔离，以实现中性点接地的方式。

绝缘中性点接地方式有以下特点：1.较低的接触电阻：绝缘中性点接地方式中，中性点与地之间存在绝缘装置，可以降低接地电阻，减小接触电压。

2.减少地电流：由于绝缘装置的隔离作用，绝缘中性点接地方式可以降低地电流的产生，减小对电力系统的烧毁和损坏风险。

3.难以检测故障：由于中性点与地之间的隔离，当系统发生接地故障时，可能无法轻易检测到接地电流，增加了故障诊断的难度。

绝缘中性点接地方式适用于电力系统规模较大、对地电流要求较低、对接触电压要求较高的场景。

高阻中性点接地方式高阻中性点接地方式是在电力系统中采用高阻抗装置将中性点与地之间接地的方式。

高阻中性点接地方式有以下特点：1.高接地电阻：高阻中性点接地方式中，通过引入高阻抗装置，使中性点与地之间形成高阻抗连接，有效提高了接地电阻。

电力系统的接地与保护措施在电力系统中，接地与保护措施是非常重要的环节，它们帮助确保系统的正常运行，保护人身安全和设备的完整性。

本文将介绍电力系统的接地原理与类型，以及常见的保护措施。

一、电力系统的接地原理与类型1. 接地原理电力系统的接地是通过将系统中的导体与地连接来实现的。

通过接地，可以使系统与地之间产生良好的导电通路，实现安全运行。

接地还可以排除电力系统中的感应电势，减少感应电流的产生。

2. 接地类型根据接地方式的不同，电力系统的接地可以分为以下几种类型：（1）单相接地：即将电力系统中的一个相线接地，通常用于低压系统。

（2）三相接地：即将电力系统中的三个相线同时接地，通常用于高压系统。

（3）零序接地：即将系统中的零序导线接地，用于保护电力系统中的设备。

二、电力系统的保护措施1. 过电流保护过电流保护是电力系统中最常见的保护措施之一，它可以及时检测到系统中的过载和短路情况，并采取相应的措施，以防止设备损坏和人身安全事故发生。

2. 过压保护过压保护主要用于防止电力系统中的电压突然升高，超过设定的安全范围。

过压保护装置能够迅速切断电路，保护设备免受过高电压的损坏。

3. 欠压保护欠压保护用于检测电力系统中的电压降低情况，当电压低于设定值时，欠压保护装置会切断电路，避免设备的故障运行。

4. 接地保护接地保护主要用于检测电力系统中的接地故障，如接地短路或接地电流过大等。

接地保护装置能够及时切断故障电路，保护系统的正常运行。

5. 过温保护过温保护用于监测电力系统中的设备温度，当设备温度超过设定的安全值时，过温保护装置会采取相应措施，如切断电路或发送报警信号。

6. 隔离保护隔离保护主要用于隔离电力系统的故障部分，以防止故障扩散和进一步损坏。

隔离保护装置能够迅速切断故障部分与正常部分之间的连接。

三、总结电力系统的接地与保护措施是确保系统正常运行的重要环节。

通过接地可以排除感应电势，减少感应电流的产生，保证系统的安全运行。

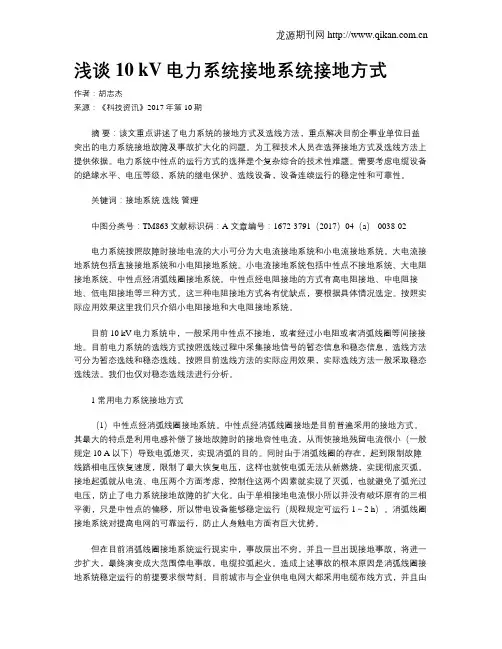

浅谈10 kV电力系统接地系统接地方式作者：胡志杰来源：《科技资讯》2017年第10期摘要：该文重点讲述了电力系统的接地方式及选线方法，重点解决目前企事业单位日益突出的电力系统接地故障及事故扩大化的问题。

为工程技术人员在选择接地方式及选线方法上提供依据。

电力系统中性点的运行方式的选择是个复杂综合的技术性难题。

需要考虑电缆设备的绝缘水平、电压等级，系统的继电保护、选线设备，设备连续运行的稳定性和可靠性。

关键词：接地系统选线管理中图分类号：TM863 文献标识码：A 文章编号：1672-3791（2017）04（a）-0038-02电力系统按照故障时接地电流的大小可分为大电流接地系统和小电流接地系统。

大电流接地系统包括直接接地系统和小电阻接地系统。

小电流接地系统包括中性点不接地系统、大电阻接地系统、中性点经消弧线圈接地系统。

中性点经电阻接地的方式有高电阻接地、中电阻接地、低电阻接地等三种方式。

这三种电阻接地方式各有优缺点，要根据具体情况选定。

按照实际应用效果这里我们只介绍小电阻接地和大电阻接地系统。

目前10 kV电力系统中，一般采用中性点不接地，或者经过小电阻或者消弧线圈等间接接地。

目前电力系统的选线方式按照选线过程中采集接地信号的暂态信息和稳态信息，选线方法可分为暂态选线和稳态选线。

按照目前选线方法的实际应用效果，实际选线方法一般采取稳态选线法。

我们也仅对稳态选线法进行分析。

1 常用电力系统接地方式（1）中性点经消弧线圈接地系统。

中性点经消弧线圈接地是目前普遍采用的接地方式。

其最大的特点是利用电感补偿了接地故障时的接地容性电流，从而使接地残留电流很小（一般规定10 A以下）导致电弧熄灭，实现消弧的目的。

同时由于消弧线圈的存在，起到限制故障线路相电压恢复速度，限制了最大恢复电压，这样也就使电弧无法从新燃烧，实现彻底灭弧。

接地起弧就从电流、电压两个方面考虑，控制住这两个因素就实现了灭弧，也就避免了弧光过电压，防止了电力系统接地故障的扩大化。
