AVR单片机程序

* 文件名：闪烁灯.c

* 杜邦线接法：用单条杜邦线把PD.0与J38的1端相连接。

***********************************************************************/

#include

#define F_CPU 8000000 //这里的值是单片机工作的有关晶振频率

#include

#define LED1 PORTD|=~0XFE //LED=1 LED不亮

#define LED0 PORTD&=0XFE //LED=0 LED发光

int main(void)

{

DDRD = 0x01; //PD0定义为输出，PD的其他端口为输入。

while(1)

{

LED1;

_delay_ms(500);

LED0;

_delay_ms(500);

}

/********************************************************************

* 文件名：闪烁灯2.c

* 创建人：东流，2012年2月10日

* 版本号： 1.0

* 杜邦线接法：用8针杜邦线把PD与J38的1--8连接（PD0对应J38的1端）。

用杜邦线把PB0对应J38的9端。

用杜邦线把PB1对应J38的10端。

用杜邦线把PB2对应J38的11端。

用杜邦线把PB3对应J38的12端。

***********************************************************************/

#include

#define F_CPU 8000000 //这里的值是单片机工作的有关晶振频率

#include

int main(void)

{

DDRD = 0xff;

DDRB = 0x0f;

while(1)

{

/*北面的三个LED亮*/

PORTD = 0xf8;

PORTB = 0xff;

_delay_ms(300); /*东面的三个LED亮*/

PORTD = 0xc7;

PORTB = 0xff;

_delay_ms(300);

/*南面的三个LED亮*/

PORTD = 0x3f;

PORTB = 0xfe;

_delay_ms(300);

/*西面的三个LED亮*/

PORTD = 0xff;

PORTB = 0xf1;

_delay_ms(300);

/*北面的两个LED亮，中间一个不亮*/

PORTD = 0xfa;

PORTB = 0xff;

_delay_ms(300);

/*东面的两个LED亮，中间一个不亮*/

PORTD = 0xd7;

PORTB = 0xff;

_delay_ms(300);

/*南面的两个LED亮，中间一个不亮*/

PORTD = 0xbf;

PORTB = 0xfe;

_delay_ms(300);

/*西面的两个LED亮，中间一个不亮*/

PORTD = 0xff;

PORTB = 0xf5;

_delay_ms(300);

/*12个LED全亮*/

PORTD = 0x00;

PORTB = 0xf0;

_delay_ms(200);

/*12个LED全灭*/

PORTD = 0xff;

PORTB = 0xff;

_delay_ms(200);

/*12个LED全亮*/

PORTD = 0x00;

PORTB = 0xf0;

_delay_ms(200);

/*12个LED全灭*/

PORTD = 0xff;

PORTB = 0xff;

_delay_ms(200); _delay_ms(500); //延时0.5秒

}

/********************************************************************

* 文件名：闪烁灯2.c

* 描述 : 在LED上根据要求，进行不一致的显示。

* 杜邦线接法：用8针杜邦线把PD与J38的1--8连接（PD0对应J38的1端）。

用杜邦线把PB0对应J38的9端。

用杜邦线把PB1对应J38的10端。

用杜邦线把PB2对应J38的11端。

用杜邦线把PB3对应J38的12端。

***********************************************************************/

#include

#define F_CPU 8000000 //这里的值是单片机工作的有关晶振频率

#include

#define uchar unsigned char

int main(void)

{

uchar i, temp;

DDRD = 0xff;

DDRB = 0x0f;

PORTB = 0xff;

PORTD = 0xff;

while(1)

{

temp = 0xf7;

for(i=0; i<4; i++)

{

PORTB = temp; //把值赋给P2口

_delay_ms(100); //延时(10毫秒 * j)秒

temp = temp >> 1; //值右移一位

temp = temp | 0x08;

}

PORTB = 0xff;

temp = 0x7f;

for(i=0; i<8; i++)

{

PORTD = temp; //把值赋给P1口

_delay_ms(100); //延时(10毫秒 * j)秒

temp = temp >> 1; //值右移一位

temp = temp | 0x80;

}

PORTD=0xff;

} }

/********************************************************************

* 文件名：闪烁灯2.c

* 杜邦线接法：用8针杜邦线把PD与J38的1--8连接（PD0对应J38的1端）。

用杜邦线把PB0对应J38的9端。用杜邦线把PB1对应J38的10端。

用杜邦线把PB2对应J38的11端。用杜邦线把PB3对应J38的12端。

***********************************************************************/

#include

#define F_CPU 8000000 //这里的值是单片机工作的有关晶振频率

#include

#define uchar unsigned char

//定义北面的三个灯的两灭

#define LED1L PORTD&=0XFE //LED1=0 LED1红灯发光

#define LED2L PORTD&=0XFD //LED2=0 LED2黄灯发光

#define LED3L PORTD&=0XFB //LED3=0 LED3绿灯发光

#define LED1M PORTD|=~0XFE //LED1=1 LED红灯不亮

#define LED2M PORTD|=~0XFD //LED2=1 LED黄灯不亮

#define LED3M PORTD|=~0XFB //LED3=1 LED绿灯不亮

//定义东面的三个灯的两灭

#define LED4L PORTD&=0XF7 //LED4=0 LED4红灯发光

#define LED5L PORTD&=0XEF //LED5=0 LED5黄灯发光

#define LED6L PORTD&=0XDF //LED6=0 LED6绿灯发光

#define LED4M PORTD|=~0XF7 //LED4=1 LED红灯不亮

#define LED5M PORTD|=~0XEF //LED5=1 LED黄灯不亮

#define LED6M PORTD|=~0XDF //LED6=1 LED绿灯不亮

//定义南面的三个灯的两灭

#define LED7L PORTD&=0XBF //LED7=0 LED7红灯发光

#define LED8L PORTD&=0X7F //LED8=0 LED8黄灯发光

#define LED9L PORTB&=0XFE //LED9=0 LED9绿灯发光

#define LED7M PORTD|=~0XBF //LED7=1 LED红灯不亮

#define LED8M PORTD|=~0X7F //LED8=1 LED黄灯不亮

#define LED9M PORTB|=~0XFE //LED9=1 LED绿灯不亮

//定义西面的三个灯的两

#define LED10L PORTB&=0XFD //LED10=0 LED10红灯发光

#define LED11L PORTB&=0XFB //LED11=0 LED11黄灯发光

#define LED12L PORTB&=0XF7 //LED12=0 LED12绿灯发光

#define LED10M PORTB|=~0XFD //LED10=1 LED红灯不亮

#define LED11M PORTB|=~0XFB //LED11=1 LED黄灯不亮

#define LED12M PORTB|=~0XF7 //LED12=1 LED绿灯不亮

int main(void)

{ unsigned char i;

DDRD = 0xff; //PD口定义为输出

DDRB = 0x0f; //PB口定义为输出

PORTD = 0xff; //PD口赋值高电平

AVR单片机ADC转换程序

//基准定义

#defineAD_ref_vref0x00//基准Vref

#defineAD_ref_avcc0x40//基准AVCC

#defineAD_ref_vref_in0xc0//基准内部Vref

#defineAD_refAD_ref_vref

//常量定义

//单端通道,不放大

#define AD_SE_ADC0 0x00//ADC0

#define AD_SE_ADC1 0x01//ADC1

#define AD_SE_ADC2 0x02//ADC2

#define AD_SE_ADC3 0x03//ADC3

#define AD_SE_ADC4 0x04//ADC4

#define AD_SE_ADC5 0x05//ADC5

#define AD_SE_ADC6 0x06//ADC6

#define AD_SE_ADC7 0x07//ADC7

//定义AD端口变量

#define AD_TEMPAD_SE_ADC0//ADC0

#define AD_VOUTAD_SE_ADC1//ADC1

#define AD_KEYINAD_SE_ADC2//ADC2

#defineAD_VINAD_SE_ADC3//ADC3

#define AD_IOUTAD_SE_ADC4//ADC4

#define AD_6BATAD_SE_ADC5//ADC5

#defineBAT_SE_PORTPORTB

#defineBAT_EN_PORTPORTB

#defineBAT_EN_PIN0X03

void adc_init(void)

{

DDRA=0x00;

ADCSRA=(1<

//ADMUX=(1<

//DIDR0=(1<

}

unsigned int read_adc(unsigned char adc_input,unsigned char i)//查询方式读取ADC单端通道

{

unsigned charx;

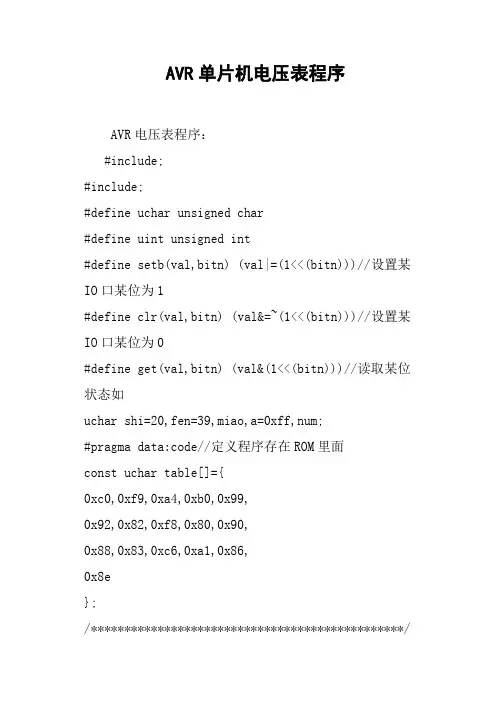

AVR单片机电压表程序

AVR电压表程序：

#include;

#define uchar unsigned char

#define uint unsigned int

#define setb(val,bitn) (val|=(1<<(bitn)))//设置某IO口某位为1

#define clr(val,bitn) (val&=~(1<<(bitn)))//设置某IO口某位为0

#define get(val,bitn) (val&(1<<(bitn)))//读取某位状态如

uchar shi=20,fen=39,miao,a=0xff,num;

#pragma data:code//定义程序存在ROM里面

const uchar table[]={

0xc0,0xf9,0xa4,0xb0,0x99,

0x92,0x82,0xf8,0x80,0x90,

0x88,0x83,0xc6,0xa1,0x86,

0x8e

};

/***********************************************/ /*******************延时子程序******************/

/***********************************************/

void delay(uchar z)

{

uchar x,y;

for(x=0;x<255;x++)

for(y=0;y

}

/***********************************************/

/*******************显示子程序******************/

/***********************************************/

void xian(uint nim)

AVR单片机SPI通讯实例程序

一个SPI的实例，通过SPI实现两机通讯，采用中断方式实现双全工通讯。

本例用两MEGA8515实现，连接为：

MISO----MISO

MOSI----MOSI

SCK ----SCK

/SS ----/SS

将要发送的数据加载到发送缓冲区的函数fill_tx_buffer和从接收缓冲区读出数据的函数read_rx_buffer未给出，根据各自需求请自己完成。

#define SPI_RX_BUFFER_SIZE 10

#define SPI_RX_BUFFER_MASK ( SPI_RX_BUFFER_SIZE - 1 )

#define SPI_TX_BUFFER_SIZE 10

#define SPI_TX_BUFFER_MASK ( SPI_TX_BUFFER_SIZE - 1 )

#define SET_SPI_MODE PORTB.4

#define SPI_MODE PINB.4

static unsigned char SPI_RxBuf[SPI_RX_BUFFER_SIZE];

static volatile unsigned char SPI_RxHead;

static unsigned char SPI_TxBuf[SPI_TX_BUFFER_SIZE];

static volatile unsigned char SPI_TxHead;

//******************************************

// SPI 中断服务程序

//******************************************

interrupt [SPI_STC] void spi_isr(void)

{

unsigned char data;

if(spi_m==0) //如果spi_m为0，表明是接收状态

avr单片机看门狗程序

单片机看门狗程序

/*此程序实现单片机"看门狗"WDT的功能*/

#include "p18f458.h"

unsigned long i;

/*系统初始化子程序*/

void initial()

{

TRISD = 0X00; /*D口设为输出*/

}

/*延时子程序*/

void DELAY()

{

for (i=19999;--i;)

continue;

}

/*主程序*/

main ()

{

initial(); /*初始化，设定看门狗的相关寄存器*/

PORTD = 0X00; /*D口送00H，发光二极管亮*/

DELAY(); /*给予一定时间的延时*/

PORTD = 0XFF; /*D口送FFH，发光二极管灭*/

while(1) {

;

} /*死循环，等待看门狗溢出复位*/

}

-------------------汇编语言版本的单片机看门狗程序----------------

;此程序实现"看门狗"WDT的功能

;此单片机看门狗由独家提供

LIST P=18F458

INCLUDE "P18F458.INC"

DEYH EQU 0X20

DEYL EQU DEYH+1

ORG 0X00

GOTO MAIN

ORG 0X30

;*************初始化子程序*****************

INITIAL

CLRF TRISD ;D口设为输出

RETURN

;**************延时子程序**************************

DELAY

MOVLW 0XFF

MOVWF DEYH

AGAIN1 MOVLW 0XFF

MOVWF DEYL

AGAIN2

DECFSZ DEYL

GOTO AGAIN2

DECFSZ DEYH
