简易AVR单片机教程

简介

AVR单片机是一种低功耗、高性能的微控制器，由Atmel公司开发并广泛应用于嵌入式系统的开发中。本教程将介绍AVR单片机的基本知识以及编程技巧，帮助初学者快速入门。

目录

1. AVR单片机概述

2. 硬件基础

– 2.1 芯片选型

– 2.2 电路设计

– 2.3 连接方式

3. 编程环境搭建

– 3.1 AVR Studio – 3.2 AVR编程语言

– 3.3 编译与烧录

4. 基本功知识

– 4.1 GPIO控制

– 4.2 定时器与计数器

– 4.3 中断处理

5. 进阶内容

– 5.1 PWM控制

– 5.2 串口通信

– 5.3 ADC模数转换

6. 实例项目

– 6.1 LED灯控制

– 6.2 电机控制

– 6.3 温湿度监测 1. AVR单片机概述

AVR（Alf-Egil Bogen, Vegard Wollan, Ragnar Melland）单片机是Atmel公司推出的一款低功耗高性能的微控制器。它采用RISC架构，具有较高的运算速度和较低的功耗。由于其易于学习和使用的特点，AVR单片机被广泛应用于嵌入式系统的开发中。

2. 硬件基础

2.1 芯片选型

在开始使用AVR单片机之前，我们首先需要选择合适的芯片。Atmel公司生产了多种型号的AVR单片机，各具特色。在选择芯片时，我们需要考虑以下几个因素：

• 项目需求：根据项目的具体需求（如GPIO数量、模拟输入输出等），选择适合的芯片型号。 • 价格：芯片的价格也是选择的一个重要因素，需要根据项目的预算进行合理选择。

• 开发工具支持：确保选择的芯片在目标开发工具中有良好的支持，以便后期开发和调试。

2.2 电路设计

在使用AVR单片机之前，我们还需要进行电路设计。简单的AVR单片机电路设计包含以下几个关键组成部分：

• 电源电路：AVR单片机需要稳定的电源来正常工作。一般使用电源滤波电容、稳压电路等来提供稳定的电压。

• 复位电路：AVR单片机上电时需要复位，复位电路可通过连接一个复位电阻和电容实现。

• 晶振电路：AVR单片机需要外接晶振来提供时钟信号，从而进行计时和指令执行。一般需要一个晶振和两个电容组成晶振电路。 2.3 连接方式

在将AVR单片机与其他外部器件连接时，我们可以使用以下几种连接方式：

• GPIO（通用输入输出口）：通过GPIO口可以连接LED、按键等外部设备。需要注意的是，AVR单片机的GPIO口通常需要通过外部上下拉电阻进行稳定。

• UART（通用异步接收和发送串口）：通过UART接口可以连接串口设备，进行数据的接收和发送。

• SPI（串行外设接口）：通过SPI接口可以连接外部SPI设备（如EEPROM、传感器等）。

• I2C（两线式串行总线）：通过I2C总线可以与多种器件（如显示器、温湿度传感器等）通信。 3. 编程环境搭建

3.1 AVR Studio

AVR Studio是Atmel公司提供的一款AVR单片机集成开发环境（IDE），它提供了编写、编译和调试AVR单片机程序的功能。AVR

Studio具有友好的界面和丰富的功能，适合初学者入门。

3.2 AVR编程语言

AVR单片机的编程语言主要有C语言和汇编语言。C语言是一种高级语言，易于学习和使用，可以提高编程效率。汇编语言是一种低级语言，可以直接操作单片机的寄存器和指令，灵活性更高。

3.3 编译与烧录

在编写AVR单片机程序之后，我们需要将其编译成可执行文件，并将其烧录到目标芯片上。编译可以使用AVR Studio等IDE提供的编译器完成，烧录可以使用USB ISP、芯片编程器等设备完成。 4. 基本功知识

4.1 GPIO控制

GPIO（通用输入输出口）是AVR单片机的重要功能之一，它可以实现与外部设备的连接和控制。AVR单片机的GPIO口可以配置为输入和输出，可以通过设置寄存器的值来控制GPIO的电平。

4.2 定时器与计数器

AVR单片机提供了多个定时器与计数器，可以用于实现定时和计数功能。定时器可以用于产生周期性的中断，并用于精确定时。计数器可以用于计数或测量外部事件的频率。

4.3 中断处理

AVR单片机支持中断机制，可以在特定事件发生时中断CPU的正常执行，转而执行相应的中断服务程序。中断处理可以提高系统的实时性和响应效率。 5. 进阶内容

5.1 PWM控制

PWM（脉冲宽度调制）是一种常用的控制方式，可以实现对电机速度、LED亮度等的精确控制。AVR单片机提供了多个PWM输出通道，可以通过设置寄存器的值来控制PWM信号的占空比。

5.2 串口通信

串口通信是一种常用的数据传输方式，可以实现与其他设备（如PC、传感器等）之间的数据交互。AVR单片机提供了UART（通用异步接收和发送串口）接口，可用于串口通信。

5.3 ADC模数转换

ADC（模数转换器）是用于将模拟信号转换为数字信号的设备。AVR单片机提供了ADC模块，可以对模拟信号进行采样和转换，从而实现模拟信号的数字化处理。 6. 实例项目

6.1 LED灯控制

LED灯控制是AVR单片机的入门级项目之一，通过控制单片机的GPIO口，可以实现LED灯的开关和闪烁。

6.2 电机控制

电机控制是AVR单片机的典型应用之一，通过控制单片机的PWM输出口，可以实现对电机的速度和方向控制。

6.3 温湿度监测

温湿度监测是AVR单片机在物联网领域中的应用之一，通过连接温湿度传感器和单片机，可以实时监测环境的温度和湿度，并进行数据处理和上传。 结语

本教程简要介绍了AVR单片机的基础知识和编程技巧，希望对初学者提供一些帮助。在实际使用中，还需要通过学习和实践不断加深对AVR单片机的理解和掌握。祝愿大家在AVR单片机的学习和应用中取得成功！

合集下载

ATMEGA128--AVR教程

ATMEGA128--AVR教程

AVR教程（1）：AVR单片机介绍

作者：微雪电子 文章来源： 点击数： 478 更新时间：2008-4-1 23:58:21

AVR，它来源于：1997年，由ATMEL公司挪威设计中心的A先生与V先生利用ATMEL公司的Flash新技术，共同研发出RISC精简指令集的高速8位单片机，简称AVR。

AVR单片机特点

每种MCU都有自身的优点与缺点，与其它8-bit MCU相比，AVR 8-bit MCU最大的特点是：

● 哈佛结构，具备1MIPS / MHz的高速运行处理能力；

● 超功能精简指令集（RISC），具有32个通用工作寄存器，克服了如8051 MCU采用单一ACC进行处理造成的瓶颈现象；

● 快速的存取寄存器组、单周期指令系统，大大优化了目标代码的大小、执行效率，部分型号FLASH非常大，特别适用于使用高级语言进行开发；

● 作输出时与PIC的HI/LOW相同，可输出40mA（单一输出），作输入时可设置为三态高阻抗输入或带上拉电阻输入，具备10mA-20mA灌电流的能力；

● 片内集成多种频率的RC振荡器、上电自动复位、看门狗、启动延时等功能，外围电路更加简单，系统更加稳定可靠；

● 大部分AVR片上资源丰富：带E2PROM，PWM，RTC，SPI，UART，TWI，ISP，AD，Analog Comparator，WDT等；

● 大部分AVR除了有ISP功能外，还有IAP功能，方便升级或销毁应用程序。

● 性价比高。

开发AVR单片机，需要哪些编译器、调试器？

软件名称 类型 简介 官方网址

AVR Studio IDE、汇编编译器 ATMEL AVR Studio集成开发环境(IDE)，可使用汇编语言进行开发（使用其它语言需第三方软件协助），集软硬件仿真、调试、下载编程于一体。ATMEL官方及市面上通用的AVR开发工具都支持AVRStudio。

GCCAVR (WinAVR) C编译器 GCC是Linux的唯一开发语言。GCC的编译器优化程度可以说是目前世界上民用软件中做的最好的，另外，它有一个非常大优点是，免费！在国外，使用它的人几乎是最多的。但，相对而言，它的缺点是，使 用操作较为麻烦。

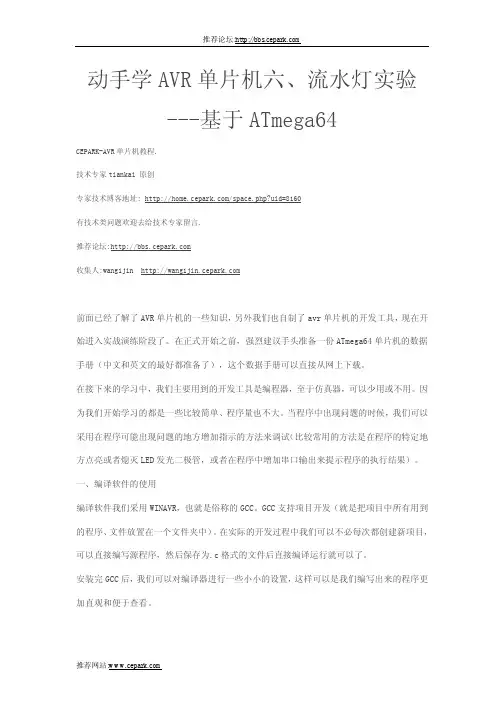

AVR教程第六课
