物理实验论文静态法测弹性模量

静态拉伸法测弹性模量的误差分析一、引言弹性模量是材料力学性能中的重要参数，它反映了材料抵抗形变的能力。

测量弹性模量通常采用静态拉伸法，其测量过程需要选取合理的材料试样和测量条件，以及精确的测量仪器。

然而，在实际测量中，往往还存在一定误差，需要进行误差分析和校正。

静态拉伸法测弹性模量通常采用应变—应力曲线进行分析，其流程如下：1.制备试样，通常采用圆柱、矩形等几何形状，保证试样尺寸合适且表面光洁，尽量避免表面缺陷。

2.安装试样，使用拉力机等仪器将试样在标准温度下加以拉伸，逐渐增加载荷直至试样破坏。

3.记录应变—应力曲线，同时计算斜率即可得到弹性模量。

三、误差来源及其分析1.试样形状试样的几何形状、尺寸和表面质量等因素都会影响测量结果。

例如，试样直径较小时，试样中心的局部变形会导致实际应变与理论应变存在差异。

此外，在制备过程中如果试样表面存在磨损、腐蚀等缺陷，也会导致测量误差。

2.载荷方法载荷过程中，如果载荷施加不均，或载荷速度过快或过慢，或试样上存在多次载荷或冷却等因素，都会使得应变—应力曲线不平滑，导致计算斜率产生误差。

3.温度影响静态拉伸法中的试验温度对弹性模量的测量影响较大。

通常，应在标准温度下进行试验，（20℃±5℃），而如果温度变化过大，将导致试验结果存在很大的误差。

4.测量仪器及操作测量仪器的精度和稳定性及实验操作人员的操作技能和经验也会对弹性模量的测量结果产生影响，通常需要定期检查、校准和维护，确保精度和稳定性。

四、误差校正方法针对上述误差来源，通常采用以下校正方法：试样的几何形状、尺寸和表面质量等因素对测量结果产生影响，因此在实验前需要对试样进行检查和处理。

例如，可以采用显微镜或扫描电子显微镜对试样表面进行检查，发现缺陷时及时剔除。

在实验过程中需要控制好载荷的施加，避免过快或过慢的操作，同时，也应避免多次载荷和过度冷却等因素的影响。

五、结论。

物理实验技术中的材料弹性模量测量与分析方法引言：材料弹性模量是衡量材料力学性质的重要参数之一。

准确测量材料的弹性模量对于材料工程和科学研究具有重要意义。

本文将介绍物理实验技术中常用的材料弹性模量测量与分析方法。

一、绳振动法绳振动法是一种简单而常用的测量材料弹性模量的方法。

它基于弦线的简谐振动原理。

实验中，将被测材料制成一根细长的绳，并用两个夹子固定在实验装置上。

然后，通过施加外力使绳发生振动，观察振动的频率和振幅。

根据弦线的横波振动理论，可以通过调整外力大小和观测振动频率来计算材料的弹性模量。

二、悬臂梁弯曲法悬臂梁弯曲法是测量材料弹性模量的常用方法之一。

实验中，将被测材料加工成一根悬臂梁，并通过一端固定在实验装置上。

然后，施加力矩使悬臂梁发生弯曲，并测量悬臂梁的挠度和施加力矩大小。

根据悬臂梁的弯曲理论，可以通过挠度和力矩的关系来计算材料的弹性模量。

三、压缩法压缩法是一种常用的测量材料弹性模量的方法。

实验中，将被测材料放置在实验装置中，并施加一定的压缩力。

通过测量材料的应变和压缩力大小，可以计算材料的弹性模量。

压缩法适用于各种材料，但要求材料具有较好的可压缩性。

四、剪切法剪切法是一种特殊的测量材料弹性模量的方法。

实验中，将被测材料制成一块平面，并在其上施加一个剪切应力。

通过测量材料的剪切应变和剪切应力大小，可以计算材料的弹性模量。

剪切法适用于各种材料，特别适用于流体力学实验中。

五、共振频率法共振频率法是一种高精度测量材料弹性模量的方法。

实验中，将被测材料加工成一块薄膜，并固定在实验装置上。

然后，通过外部激励使薄膜共振，并测量共振的频率。

根据共振频率和材料的几何尺寸，可以计算材料的弹性模量。

共振频率法具有高度精确的测量结果，但其实验要求较高。

六、分子动力学模拟分子动力学模拟是一种基于计算机模拟的材料弹性模量测量方法。

利用分子动力学模拟软件，可以在计算机上模拟材料内部原子和分子的运动行为，并计算材料的弹性模量。

静态法测弹性模量笑嘻嘻（东南大学自动化学院，南京， 210096）摘要：实验室的静态法测弹性模量的实验，给了工作者一些启发和疑惑，工作者在实验室外经过对静态法的光杠杆的放大研究，和实验中的误差分析，通过实验数据和科学资料，对静态法测弹性模量的实验进行了探讨和改进。

比较科学的分析了实验，总结出实验的规律。

关键词：静态，光杠杆，放大，摩擦Measure Elastic Modulus By Static Method笑嘻嘻(south east university,nanjing 210096)Abstract:The experiment of the measure elastic modulus by static method in the lab, giving the worker some inspire and some questions. So the worker discuss the light lever of the static method out of the lab and the error of the experiment. Through the data of the experiment and the scientific datum, worker probe and improve the experiment of the measure elastic modulus by static method. Discuss the experiment scientifically, and summary the experiment’s law.key words: Static method, light lever, blow up, friction静态法测弹性模量试验后，对其试验中的具体原理的工作问题和实验中存在的误差问题有一些自己的研究，通过对实验数据的分析和对比，和实验模型的建立，实验过程中的摩擦影响，都进行了分析，对实验的理解更加深刻，为以后的实验打好了思索探讨的基础，得出了自己的结论。

液压调节阀
接口
图1 1
液压调节
1. 测量杨氏弹性模量的原理公式 设金属丝的直径 d，将 S
d2
4
带入式（1）：
Y
2. 光杠杆放大原理：
4 FL d 2 L
（2）
3 2 C 2(a)
B
B
图 2(b)
C
图 2（a）为新型光杠杆的结构示意图。在等腰三角形铁板 1 的三个角上，各有一个尖头螺钉， 底边连线上的两个螺钉 B 和 C 称为前足尖，顶点上的螺钉 A 称为后足尖，2 为光杠杆倾角调节架，3 为光杠杆反射镜。调节架可使反射镜作水平转动和俯仰角调节。测量标尺在反射镜的侧面并与反射 镜在同一平面上,如图 2（b）所示。测量时两个前足尖放在杨氏模量测定仪的固定平台上，后足尖 则放在待测金属丝的测量端面上，该测量端面就是与金属丝下端夹头相固定连接的水平托板。当金 属丝受力后，产生微小伸长，后足尖便随测量端面一起作微小移动，并使光杠杆绕前足尖转动一微 小角度，从而带动光杠杆反射镜转动相应的微小角度，这样标尺的像在光杠杆反射镜和调节反射镜 之间反射，便把这一微小角位移放大成较大的线位移。这就是光杠杆产生光放大的基本原理。下面 我们来导出本实验的测量原理公式。
L b tan b
N P1 P0 D tan 4 4 D
2
所以它的放大倍数为 A0
P 4D N P 1 0 L L b 16 FLD Y d 2bN
带入式（2）可得： （3）
式中 b 称为光杠杆常数或光杠杆腿长，为光杠杆后足尖 A 到两前足尖 BC 连线的垂直距离，如图 4（a） 所示

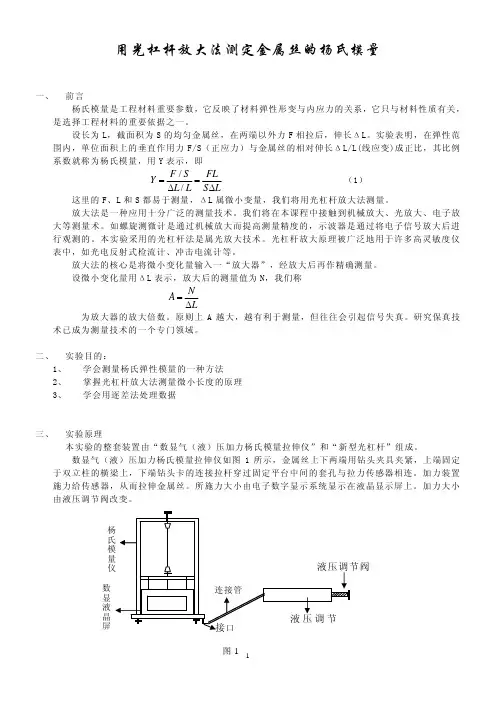

用光杠杆放大法测定金属丝的杨氏模量
一、 前言 杨氏模量是工程材料重要参数，它反映了材料弹性形变与内应力的关系，它只与材料性质有关， 是选择工程材料的重要依据之一。 设长为 L，截面积为 S 的均匀金属丝，在两端以外力 F 相拉后，伸长ΔL。实验表明，在弹性范 围内，单位面积上的垂直作用力 F/S（正应力）与金属丝的相对伸长ΔL/L(线应变)成正比，其比例 系数就称为杨氏模量，用 Y 表示，即
