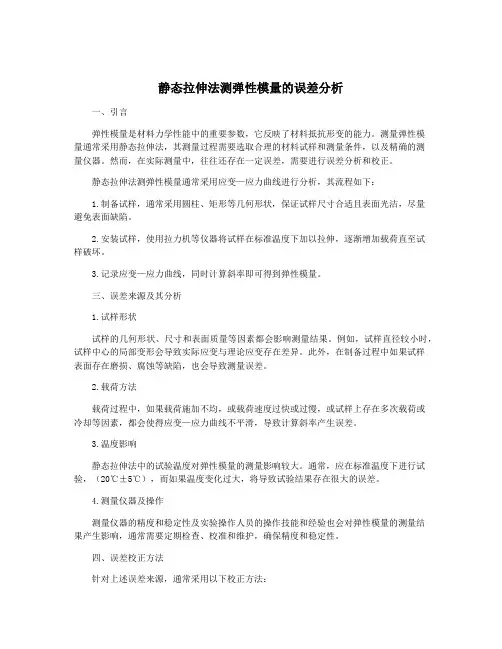

静态拉伸法测弹性模量的误差分析一、引言弹性模量是材料力学性能中的重要参数，它反映了材料抵抗形变的能力。
测量弹性模量通常采用静态拉伸法，其测量过程需要选取合理的材料试样和测量条件，以及精确的测量仪器。
然而，在实际测量中，往往还存在一定误差，需要进行误差分析和校正。
静态拉伸法测弹性模量通常采用应变—应力曲线进行分析，其流程如下：1.制备试样，通常采用圆柱、矩形等几何形状，保证试样尺寸合适且表面光洁，尽量避免表面缺陷。
2.安装试样，使用拉力机等仪器将试样在标准温度下加以拉伸，逐渐增加载荷直至试样破坏。
3.记录应变—应力曲线，同时计算斜率即可得到弹性模量。
三、误差来源及其分析1.试样形状试样的几何形状、尺寸和表面质量等因素都会影响测量结果。
例如，试样直径较小时，试样中心的局部变形会导致实际应变与理论应变存在差异。
此外，在制备过程中如果试样表面存在磨损、腐蚀等缺陷，也会导致测量误差。
2.载荷方法载荷过程中，如果载荷施加不均，或载荷速度过快或过慢，或试样上存在多次载荷或冷却等因素，都会使得应变—应力曲线不平滑，导致计算斜率产生误差。
3.温度影响静态拉伸法中的试验温度对弹性模量的测量影响较大。
通常，应在标准温度下进行试验，（20℃±5℃），而如果温度变化过大，将导致试验结果存在很大的误差。
4.测量仪器及操作测量仪器的精度和稳定性及实验操作人员的操作技能和经验也会对弹性模量的测量结果产生影响，通常需要定期检查、校准和维护，确保精度和稳定性。
四、误差校正方法针对上述误差来源，通常采用以下校正方法：试样的几何形状、尺寸和表面质量等因素对测量结果产生影响，因此在实验前需要对试样进行检查和处理。
例如，可以采用显微镜或扫描电子显微镜对试样表面进行检查，发现缺陷时及时剔除。
在实验过程中需要控制好载荷的施加，避免过快或过慢的操作，同时，也应避免多次载荷和过度冷却等因素的影响。
五、结论。
大连理工大学大 学 物 理 实 验 报 告院（系） 材料学院 专业 班级 姓 名 学号 实验台号 实验时间 年 月 日，第 周，星期 第 节实验名称 拉伸法测弹性模量教师评语实验目的与要求：1. 用拉伸法测定金属丝的弹性模量。
2. 掌握光杠杆镜尺法测定长度微小变化的原理和方法。
3. 学会处理实验数据的最小二乘法。
主要仪器设备：弹性模量拉伸仪（包括钢丝和平面镜、直尺和望远镜所组成的光杠杆装置）， 米尺， 螺旋测微器实验原理和内容： 1. 弹性模量一粗细均匀的金属丝， 长度为l ， 截面积为S ， 一端固定后竖直悬挂， 下端挂以质量为m 的砝码； 则金属丝在外力F=mg 的作用下伸长Δl 。
单位截面积上所受的作用力F/S 称为应力， 单位长度的伸长量 Δl/l 称为应变。
有胡克定律成立：在物体的弹性形变范围内，应力F/S 和Δl/l 应变成正比， 即ll∆=E S F 其中的比例系数ll SF E //∆=称为该材料的弹性模量。
性质： 弹性模量E 与外力F 、物体的长度l 以及截面积S 无关， 只决定于金属丝的材料。
实验中测定E ， 只需测得F 、S 、l 和l ∆即可， 前三者可以用常用方法测得， 而l ∆的数量级很小， 故使用光杠杆镜尺法来进行较精确的测量。
2. 光杠杆原理光杠杆的工作原理如下： 初始状态下， 平面镜为竖直状态， 此时标尺读数为n 0。
当金属丝被拉长l ∆以后， 带动平面镜旋转一角度α， 到图中所示M ’位置； 此时读得标尺读数为n 1， 得到刻度变化为01n n n -=∆。
Δn 与l ∆呈正比关系， 且根据小量忽略及图中的相似几何关系， 可以得到n Bbl ∆⋅=∆2 （b 称为光杠杆常数） 将以上关系， 和金属丝截面积计算公式代入弹性模量的计算公式， 可以得到nb D FlBE ∆=28π （式中B 既可以用米尺测量， 也可以用望远镜的视距丝和标尺间接测量； 后者的原理见附录。

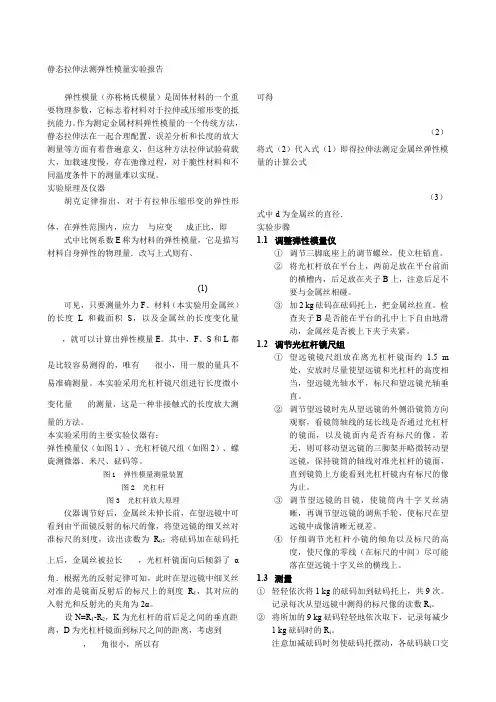

静态拉伸法测弹性模量实验报告弹性模量（亦称杨氏模量）是固体材料的一个重要物理参数，它标志着材料对于拉伸或压缩形变的抵抗能力。
作为测定金属材料弹性模量的一个传统方法，静态拉伸法在一起合理配置、误差分析和长度的放大测量等方面有着普遍意义，但这种方法拉伸试验荷载大，加载速度慢，存在弛豫过程，对于脆性材料和不同温度条件下的测量难以实现。
实验原理及仪器胡克定律指出，对于有拉伸压缩形变的弹性形体，在弹性范围内，应力F 与应变L∆成正比，即式中比例系数E 称为材料的弹性模量，它是描写材料自身弹性的物理量．改写上式则有、(1)可见，只要测量外力F 、材料（本实验用金属丝）的长度L 和截面积S ，以及金属丝的长度变化量L ∆，就可以计算出弹性模量E 。
其中，F 、S 和L 都是比较容易测得的，唯有L ∆很小，用一般的量具不易准确测量。
本实验采用光杠杆镜尺组进行长度微小变化量的测量，这是一种非接触式的长度放大测量的方法。
本实验采用的主要实验仪器有： 弹性模量仪（如图1）、光杠杆镜尺组（如图2）、螺旋测微器、米尺、砝码等。
图1 弹性模量测量装置图2 光杠杆 图3 光杠杆放大原理仪器调节好后，金属丝未伸长前，在望远镜中可看到由平面镜反射的标尺的像，将望远镜的细叉丝对准标尺的刻度，读出读数为R 0；将砝码加在砝码托上后，金属丝被拉长，光杠杆镜面向后倾斜了α角．根据光的反射定律可知，此时在望远镜中细叉丝对准的是镜面反射后的标尺上的刻度R 1，其对应的入射光和反射光的夹角为2α。
设N=R 1-R 2，K 为光杠杆的前后足之间的垂直距离，D 为光杠杆镜面到标尺之间的距离，考虑到，角很小，所以有可得∆ （2）将式（2）代入式（1）即得拉伸法测定金属丝弹性模量的计算公式E （3）式中d 为金属丝的直径．实验步骤1.1 调整弹性模量仪① 调节三脚底座上的调节螺丝，使立柱铅直。
② 将光杠杆放在平台上，两前足放在平台前面的横槽内，后足放在夹子B 上，注意后足不要与金属丝相碰。
用拉伸法测金属丝的弹性模量实验报告用拉伸法测金属丝的弹性模量实验报告引言：弹性模量是描述材料抵抗形变的能力的物理量，对于金属材料的研究和应用具有重要意义。
本实验旨在通过拉伸法测量金属丝的弹性模量，探究金属丝的力学性质。
实验目的：1. 了解弹性模量的概念和意义；2. 掌握拉伸法测量金属丝弹性模量的实验方法；3. 分析金属丝的力学性质。
实验仪器与材料：1. 弹簧秤：用于测量金属丝的受力；2. 金属丝：选用直径均匀的金属丝，如铜丝、铁丝等；3. 千分尺：用于测量金属丝的长度。
实验原理：拉伸法是一种常用的测量金属丝弹性模量的方法。
当金属丝受到外力拉伸时，会发生形变，即金属丝的长度会发生变化。
根据胡克定律，金属丝的形变与受力之间存在线性关系，即形变量与受力成正比。
通过测量金属丝的形变量和受力，可以计算出金属丝的弹性模量。
实验步骤：1. 准备金属丝和弹簧秤；2. 用千分尺测量金属丝的初始长度，并记录；3. 将金属丝固定在实验台上，并将弹簧秤挂在金属丝上；4. 逐渐增加弹簧秤的负荷，记录每个负荷下金属丝的形变量和弹簧秤的读数；5. 按照一定的负荷间隔重复步骤4，直至金属丝断裂。
实验数据处理：根据实验记录的金属丝形变量和弹簧秤读数，可以绘制出金属丝的受力-形变曲线。
根据胡克定律的线性关系，可以通过线性拟合得到金属丝的弹性模量。
实验结果：通过实验测量和数据处理，得到金属丝的弹性模量为XXX GPa。
根据实验结果，可以得出金属丝具有较高的强度和抗变形能力，适用于承受大荷载的工程应用。
实验讨论：1. 实验误差分析：在实验过程中，由于实验条件和操作技巧等因素的影响，可能会导致实验结果存在一定误差。
例如，金属丝的初始长度测量可能存在一定误差，弹簧秤读数的精度也会影响实验结果的准确性。
2. 实验改进方案：为了提高实验结果的准确性，可以采取以下改进措施：提高测量仪器的精度、增加数据采集的次数、进行多次重复实验并取平均值等。
3. 实验应用展望：金属丝的弹性模量是材料力学性质的重要指标，对于工程设计和材料选择具有重要意义。

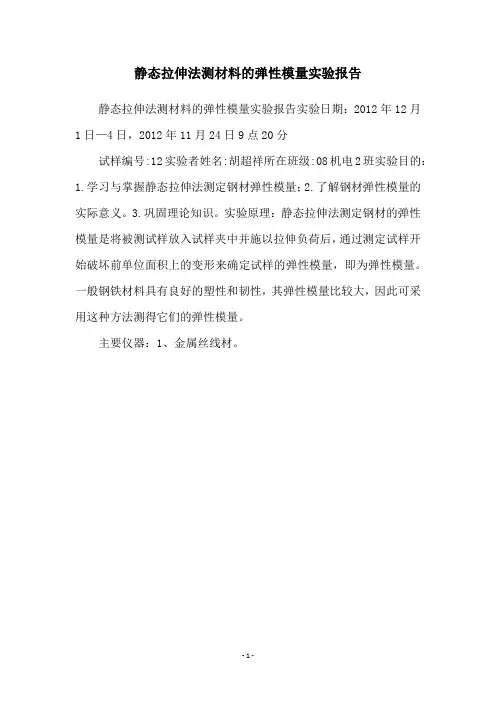

静态拉伸法测材料的弹性模量实验报告
静态拉伸法测材料的弹性模量实验报告实验日期：2012年12月1日—4日，2012年11月24日9点20分
试样编号:12实验者姓名:胡超祥所在班级:08机电2班实验目的：1.学习与掌握静态拉伸法测定钢材弹性模量；2.了解钢材弹性模量的实际意义。
3.巩固理论知识。
实验原理：静态拉伸法测定钢材的弹性模量是将被测试样放入试样夹中并施以拉伸负荷后，通过测定试样开始破坏前单位面积上的变形来确定试样的弹性模量，即为弹性模量。
一般钢铁材料具有良好的塑性和韧性，其弹性模量比较大，因此可采用这种方法测得它们的弹性模量。
主要仪器：1、金属丝线材。
- 1 -。

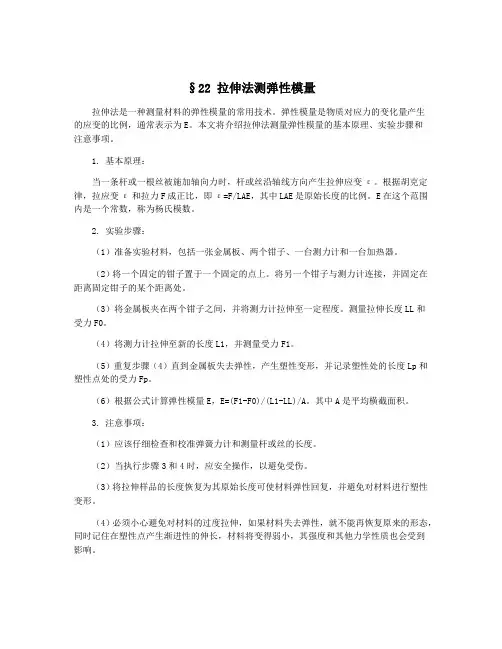

§22 拉伸法测弹性模量拉伸法是一种测量材料的弹性模量的常用技术。
弹性模量是物质对应力的变化量产生的应变的比例，通常表示为E。
本文将介绍拉伸法测量弹性模量的基本原理、实验步骤和注意事项。
1. 基本原理：当一条杆或一根丝被施加轴向力时，杆或丝沿轴线方向产生拉伸应变ε。
根据胡克定律，拉应变ε和拉力F成正比，即ε=F/LAE，其中LAE是原始长度的比例。
E在这个范围内是一个常数，称为杨氏模数。
2. 实验步骤：（1）准备实验材料，包括一张金属板、两个钳子、一台测力计和一台加热器。
（2）将一个固定的钳子置于一个固定的点上。
将另一个钳子与测力计连接，并固定在距离固定钳子的某个距离处。
（3）将金属板夹在两个钳子之间，并将测力计拉伸至一定程度。
测量拉伸长度LL和受力F0。
（4）将测力计拉伸至新的长度L1，并测量受力F1。
（5）重复步骤（4）直到金属板失去弹性，产生塑性变形，并记录塑性处的长度Lp和塑性点处的受力Fp。
（6）根据公式计算弹性模量E，E=(F1-F0)/(L1-LL)/A。
其中A是平均横截面积。
3. 注意事项：（1）应该仔细检查和校准弹簧力计和测量杆或丝的长度。
（2）当执行步骤3和4时，应安全操作，以避免受伤。
（3）将拉伸样品的长度恢复为其原始长度可使材料弹性回复，并避免对材料进行塑性变形。
（4）必须小心避免对材料的过度拉伸，如果材料失去弹性，就不能再恢复原来的形态，同时记住在塑性点产生渐进性的伸长，材料将变得弱小，其强度和其他力学性质也会受到影响。
总之，拉伸法是一种常用且精确的测量材料弹性模量的技术。
在进行实验时必须注意安全、小心和准确性的要求，并对结果进行合理解释和分析。

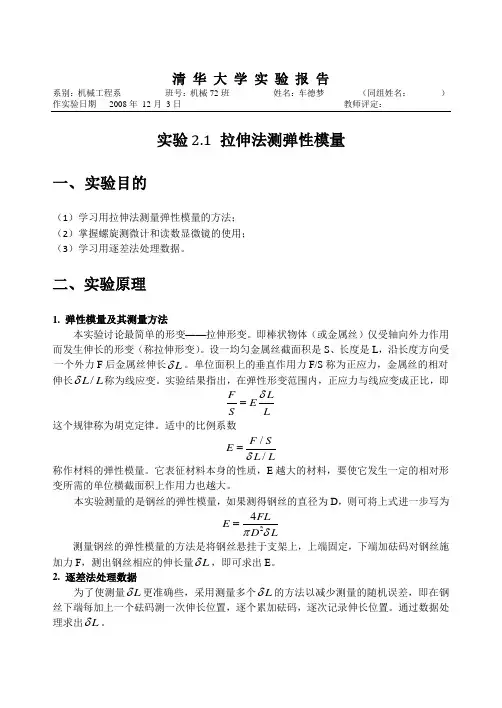

清 华 大 学 实 验 报 告系别：机械工程系 班号：机械72班 姓名：车德梦 （同组姓名： ） 作实验日期 2008年 12月 3日 教师评定：实验2.1 拉伸法测弹性模量一、 实验目的（1）学习用拉伸法测量弹性模量的方法； （2）掌握螺旋测微计和读数显微镜的使用； （3）学习用逐差法处理数据。
二、实验原理1. 弹性模量及其测量方法本实验讨论最简单的形变——拉伸形变。
即棒状物体（或金属丝）仅受轴向外力作用而发生伸长的形变（称拉伸形变）。
设一均匀金属丝截面积是S 、长度是L ，沿长度方向受一个外力F 后金属丝伸长L δ。
单位面积上的垂直作用力F/S 称为正应力，金属丝的相对伸长/L L δ称为线应变。
实验结果指出，在弹性形变范围内，正应力与线应变成正比，即F L E SLδ=这个规律称为胡克定律。
适中的比例系数//F SE L Lδ=称作材料的弹性模量。
它表征材料本身的性质，E 越大的材料，要使它发生一定的相对形变所需的单位横截面积上作用力也越大。
本实验测量的是钢丝的弹性模量，如果测得钢丝的直径为D ，则可将上式进一步写为 24F LE D Lπδ=测量钢丝的弹性模量的方法是将钢丝悬挂于支架上，上端固定，下端加砝码对钢丝施加力F ，测出钢丝相应的伸长量L δ，即可求出E 。
2. 逐差法处理数据为了使测量L δ更准确些，采用测量多个L δ的方法以减少测量的随机误差，即在钢丝下端每加上一个砝码测一次伸长位置，逐个累加砝码，逐次记录伸长位置。
通过数据处理求出L δ。
用上述方法测量10次得到相应的伸长位置1210,,,y y y 。
为了发挥多次测量的优越性，把前后数据分为两组，12345,,,,y y y y y 为第一组，678910,,,,y y y y y 为另一组。
将两组中相应的数据相减得出5个i l ，5i l L δ=，则()()()617210555y y y y y y L δ-+-++-=⨯这种处理数据的方法称为逐差法，其优点是充分利用了所测数据，可以减小测量的随机误差，而且也可以减少测量仪器带来的误差。
2.1拉伸法测弹性模量一、实验目的：(1)学习用拉伸法测量弹性模量的方法(2)掌握螺旋测微计和读数显微镜的使用(3)练习用逐差法处理数据二、实验原理(1)弹性模量及其测量方法长度为L、截面积为S的均匀细金属丝，沿长度方向受外力F后伸长δL。
单位横截面积上的垂直作用力F/S称为正应力，金属丝的相对伸长δL/L称作线应变。
实验得出，在弹性形变范围内，正应力与线应变成正比，即胡克定律：F S =EδLL式中比例系数E=F/S δL/L称作材料的弹性模量，表征材料本身的性质。
弹性模量越大的材料，要使它发生一定的相对型变所需的单位横截面积上的作用力也越大。
E的单位是Pa。
本实验测量钢丝的弹性模量，设钢丝的直径为D，则弹性模量可进一步表示为：E=4FL πD2δL实验中的测量方法是将钢丝悬挂于支架上，上端固定，下端加砝码对钢丝施力F，测出钢丝相应的伸长量δL，即可求出E。
钢丝长度L用钢尺测量，钢丝直径用螺旋测微计测量，力F由砝码的重力F=mg求出。
δL一般很小，约0.1mm量级，本实验用读数显微镜测量（也可用光杠杆等其它方法测量）。
通过多次测量并用逐差法处理数据达到减少随机误差的目的。
(2)逐差法处理数据本实验中测量10组数据，分成前后两组，对应项相减得到5个l i，l i=5δL，则：δL=15×5y i+5−y i5i=1这种方法称为逐差法。
其优点是充分利用了所测数据，可以减少测量的随机误差，也可以减少测量仪器带来的误差。
三、实验仪器支架：用以悬挂被测钢丝；读数显微镜：用以较准确的测量微小位移。
由物镜和测微目镜构成。
测微目镜鼓轮上有100分格，鼓轮转动一圈，叉丝移动1mm。
故分度值为0.01mm；底座：用以调节钢丝铅直；钢尺、螺旋测微计：测量钢丝的长度和直径。
四、实验步骤(1)调整钢丝竖直：钢丝下夹具上应先挂砝码钩，用以拉直钢丝。
调节底座螺钉使夹具不与周围支架碰蹭。
(2)调节读数显微镜：粗调显微镜高度，使之与钢丝下夹具的标记线同高，再细调读数显微镜。

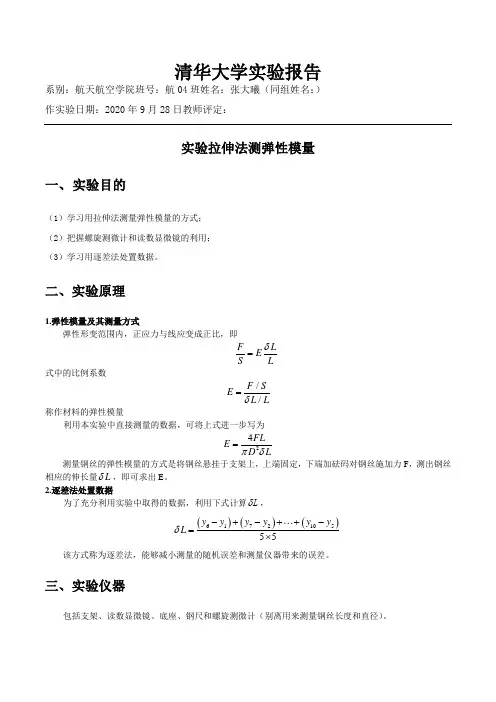

清华大学实验报告系别：航天航空学院班号：航04班姓名：张大曦（同组姓名：） 作实验日期：2020年9月28日教师评定：实验拉伸法测弹性模量一、 实验目的（1）学习用拉伸法测量弹性模量的方式； （2）把握螺旋测微计和读数显微镜的利用； （3）学习用逐差法处置数据。
二、实验原理1.弹性模量及其测量方式弹性形变范围内，正应力与线应变成正比，即F L E S Lδ= 式中的比例系数//F SE L Lδ=称作材料的弹性模量利用本实验中直接测量的数据，可将上式进一步写为24FLE D Lπδ=测量钢丝的弹性模量的方式是将钢丝悬挂于支架上，上端固定，下端加砝码对钢丝施加力F ，测出钢丝相应的伸长量L δ，即可求出E 。
2.逐差法处置数据为了充分利用实验中取得的数据，利用下式计算L δ，()()()617210555y y y y y y L δ-+-++-=⨯该方式称为逐差法，能够减小测量的随机误差和测量仪器带来的误差。
三、实验仪器包括支架、读数显微镜、底座、钢尺和螺旋测微计（别离用来测量钢丝长度和直径）。
四、实验步骤与注意事项（1）调整钢丝竖直。
（2）调剂读数显微镜。
先粗调再细调。
（3）测量。
测量钢丝长度L 及其伸长量L δ。
再用螺旋测微计在钢丝的不同地址测量其直径D ，测6次，并在测量前跋文录螺旋测微计的零点d 各3次。
五、 数据表格及数据处置1. 测量钢丝长度L 及其伸长量L δ仪器编号；钢丝长度L=mm 。
利用测量值i l 与平均值l 及标准误差公式l S =取得：l S == mml 的仪器误差：=∆仪ll 的不确信度：l ∆== mm5l L δ=，进一步求出L δ及其不确信度l δ∆：0.2654mm 5lL δ== 0.03951580.0079mm 55l l δ∆∆=== ()0.26540.0079mm l L δδ∴+∆=+2. 测定钢丝直径D测定螺旋测微计的零点d 测量前____,___,____ 测量后____,____,____平均值=d mm钢丝的平均直径=D mm0.2310.0070.224mm D D d =-=-=利用测量值i D 与平均值D 及标准误差公式D S =取得：D S ==0.001414mm =0.004mm ∆≈仪D 0.004243∴∆===3. 总不确信度计算由计算公式推导出E 的相对不确信度的公式E E ∆=实验室给出0.5%FF∆=，3mm L ∆≈，其余的D ∆、L δ∆项按上述数据处置进程所得值代入，计算出EE∆=0.04853= 24FL E D Lπδ= ()31123340.29.899910 1.8710Pa 0.224100.265410E π---⨯⨯⨯⨯∴==⨯⨯⨯⨯11110.047640.04853 1.87100.09110Pa E E ∴∆=⨯=⨯⨯=⨯()111.870.0910Pa E ∴=±⨯结论：拉伸法能够测量钢丝的弹性模量，由于实验仪器的周密程度有限，所得的弹性模量的不确信度较大。
用拉伸法测量金属丝的杨氏弹性模量实验报告拉伸法测量金属丝的杨氏弹性模量实验报告
实验原理：
拉伸实验是指将弹性样品整体承受一直拉力F，而其同时受轴向拉力T的拉伸实验，
通过测量拉伸实验的样品的拉伸变形量，推知其伸长量与轴向荷载（T）之比，这一比值
就是杨氏弹性模量。
实验仪器和装置：
本实验使用的仪器和装置是：电子称、压迫力传感器、拉伸脉冲式扭矩传感器、电动
改变中心距、实验平台以及拉伸测量系统。
实验环境：
实验环境稳定，温度、湿度均在20℃时，室温保持在25℃以下，湿度保持在50%以下；光照明亮，可使测量精度更高。
实验方法：
1.选取合格的金属丝样品，将金属丝在两个支点上受上力，其中间部分悬空放置，应
用拉伸传感器，将力传感器的正负极接线联接到拉伸测量系统，以便测量拉伸时的变形量；
2.调节力传感器的拉伸力，测量金属丝在拉伸情况时的杨氏弹性模量；
3.如果所测量金属丝中受力跨度较短，可以适当增加测量力的大小，控制其变形量，
以测得最终结果；
4.在做精度处理时，应按试验标准及要求的容差，采取逐渐迭代的原则做精确的测量，充分检验该样品的杨氏弹性模量；
5.最后，将实验最终结果和测得的参数对比，进行分析，得出金属丝的杨氏弹性模量
大小，从而完成此次实验。
实验结论：
本次实验以拉伸法测量金属丝的杨氏弹性模量，由于采用了拉伸测量仪器和设备，对
金属丝进行严格控制，从而极大提高测量精度，最终杨氏弹性模量结果达到设计要求。
一、实验目的1. 掌握拉伸法测定材料弹性模量的原理和方法。
2. 了解实验过程中误差的来源及处理方法。
3. 培养学生严谨的科学态度和实验操作技能。
二、实验原理弹性模量（E）是衡量材料弹性变形能力的重要物理量。
根据胡克定律，在弹性范围内，应力（σ）与应变（ε）成正比，即σ = Eε。
其中，E为材料的弹性模量，σ为应力，ε为应变。
本实验采用拉伸法测定材料的弹性模量。
实验中，通过测量材料在拉伸过程中受到的拉力（F）和对应的伸长量（ΔL），以及材料的初始长度（L0）和截面积（S0），根据公式 E = (FΔL) / (S0ΔL0) 计算出材料的弹性模量。
三、实验仪器与材料1. 实验仪器：- 拉伸试验机：用于施加拉力，测量材料的伸长量。
- 螺旋测微计：用于测量材料的截面积。
- 米尺：用于测量材料的初始长度。
- 光杠杆：用于放大测量微小伸长量。
- 标尺：用于读取光杠杆放大后的伸长量。
2. 实验材料：- 标准金属丝：用于测定弹性模量。
四、实验步骤1. 将金属丝固定在拉伸试验机的夹具上，确保金属丝与拉伸方向一致。
2. 使用螺旋测微计测量金属丝的初始截面积（S0）。
3. 使用米尺测量金属丝的初始长度（L0）。
4. 将金属丝的一端固定在光杠杆的支架上，另一端固定在标尺上。
5. 调整光杠杆，使光杠杆与标尺垂直。
6. 在金属丝的另一端施加拉力，逐渐增加拉力，同时观察光杠杆的偏转角度。
7. 当光杠杆偏转角度达到一定值时，停止增加拉力，保持拉力不变。
8. 记录光杠杆偏转角度和对应的伸长量。
9. 重复上述步骤，至少进行三次实验，以减小误差。
10. 根据实验数据，计算金属丝的弹性模量。
五、实验数据与处理1. 记录实验数据，包括金属丝的初始截面积（S0）、初始长度（L0）、拉力（F）、伸长量（ΔL）和光杠杆偏转角度。
2. 根据公式 E = (FΔL) / (S0ΔL0) 计算出金属丝的弹性模量。
3. 分析实验数据，判断实验结果的可靠性。
1§2.2 拉伸法测弹性模量实验目的：1.测钢的弹性模量，并验证虎克定律。
2.掌握用光杠杆测微小长度变化的原理和方法。
3.学会用逐差法处理数据。
4.学习不确定度分析的应用。
实验原理：一、固体材料的弹性模量弹性模量(Modulus of elasticity )是描述固体材料抵抗形变能力的重要物理量，是选定机械构件的依据之一，是工程技术中常用的参数。
由胡克定律，在弹性限度内，弹簧的弹力F 的大小和弹簧伸长(缩短)的长度X 成正比，即kX F = (2.2.1)式中常数k 称为劲度系数，它不仅与物体的材料有关，还和物体的几何形状有关，它是具体物体的一个常数。
事实上，虎克定律不仅适用于弹簧体，一般固体受拉(压)伸长(缩短)产生的弹力都遵从(2.2.1)式所表示的关系。
为了不使物体的几何形状对材料弹性的研究产生影响，我们取棒状物体作为样品，折算成单位长度和单位横截面积来确定表征材料弹性的系数。
设长为L 、横截面积为A 的一个棒状物体，两端受拉力F 后，伸长量为X ，则比值F/A 是单位横截面上的作用力叫做应力，它决定了物体的形变；比值X/L 是单位长度的伸长，叫做应变，它表示物体形变的大小。
这时虎克定律可表达为：LX AF Y //=(2.2.2) 式中常数Y 称为弹性模量，也叫杨氏模量，它只决定于构成物体的材料的性质，不再与几何形状有关。
弹性模量Y 的国际单位制单位名称是帕〔斯卡〕，单位符号是Pa ，1Pa =1N/m 2。
二、弹性模量的测定本实验要测定钢的弹性模量，由(2.2.2)式知，需要进行力和长度两方面的测量。
由于物理实验室不能提供很大的力，所以取一段粗细均匀的钢丝作为待测样品。
把钢丝的上端固定，下端加砝码，使之受拉力作用而伸长。
则(2.2.2)式中弹力F 等于砝码所受的重力，即mg F = (2.2.3) 钢丝的截面积A ，通过测量钢丝的直径d 可得到42d A π=(2.2.4)钢丝长L 可用米尺测出。
用拉伸法测金属丝的弹性模量实验报告
实验目的：
学习拉伸法测定金属丝弹性模量的原理和方法；掌握实验操作技能。
实验原理：
拉伸法是指在金属丝两端施加张力，通过测量金属丝的伸长量和所施育的张力之间的关系，求出金属丝的弹性模量。
实验器材和试剂：
弹簧秤、金属丝、游标卡尺、数显米林卡片
实验步骤：
1.量取一段长约40cm的金属丝，将其端头用小钳子夹住。
2.将一端的金属丝固定在实验室的万能拉伸机上，另一端通过测力计和弹簧秤连接起来。
3.调整好万能拉伸机的速度和距离，开始进行拉伸测试。
4.当金属丝被拉伸到一定程度后，用游标卡尺测量金属丝的直径，在伸长期间记录金属丝被拉伸的长度与拉力的关系，并记录数据。
5.测试完毕后，将金属丝取下，并用米林卡片量取其直径，将直径数据代入计算公式中计算弹性模量。
实验结果：
按照上述实验步骤，得到的实验数据如下表所示：
拉力（N）伸长量（mm）
1200 0.5
1800 0.8
2400 1.2
3000 1.3
3600 1.4
4200 1.5
4800 1.6
计算弹性模量：
根据多组实验数据，可以计算出金属丝的弹性模量为189.23GPa。
实验结论：
通过拉伸法测定金属丝的弹性模量，这种方法简单实用。
在实验过程中，为了取得更加精确的数据。
我们需要对实验过程中所使用的仪器进行校验，并且尽量保证实验条件的稳定性。
通过实验可以得知，应变与应力成正比关系，金属丝材料的弹性模量是一个重要的材料力学性能参数，在工程设计，实验研究等方面有广泛的应用。
实验目的
1）学习用拉伸法测量材料弹性模量
2）了解光杠杆结构及利用光杠杆测量微小长度变化量的原理，掌握使用方法
3）掌握各种测量长度量具的正确使用方法及仪器误差
4）学习用逐差法处理实验数据
5）学习直接测量量和间接测量量不确定度的计算，学习正确表示测量结果
实验仪器
弹性模量仪（包括实验架、望远镜、数字拉力计等）、千分尺（25mm,0.1mm）、游标卡尺（13cm,0.02mm）、钢卷尺（3m,1mm）、钢丝
实验原理
1.测量原理
物体受力将发生形变，当外力去掉后能恢复原状的物体就是弹性体，相应形变称为弹性形变。
实验结果表明，在弹性限度内，应力和相关应变成正比，这就是胡克定律
对于长度为L的细长物体，其均匀截面积为A，沿长度方向受拉力F作用时伸长为ΔL，根据胡克定律有 ，式中，F/A为作用在单位面积上的力，称为应力；ΔL/L为单位长度上的形变称为应变；比例系数E称为材料的弹性模量，单位是N/m^2。
对钢材而言，拉伸和压缩时弹性模量相同。
由 可得
若施加拉力为F=mg，对于直径为d的钢丝，其弹性模量可写成●
2.用光杠杆方法测量钢丝伸长量ΔL的原理
光杠杆放大原理：利用光的反射放大微小位移
3.常用长度测量量具的原理与使用
实验步骤
1.实验仪器调节
（1）调节实验架
1）将光杠杆动足尖自由地放置在下夹头上表面
2）连接电源
3）旋转施力螺母
（2）调节望远镜
1）粗调望远镜
2）细调望远镜
2.实验测量
1）用钢卷尺测量钢丝原长L
2）用千分尺测量钢丝直径d
3）测量标尺刻度x和拉力m
4）实验完成后，旋松施力螺母，关闭数字拉力计。
实验用拉伸法测金属丝的杨氏弹性模量研究报告(1)实验用拉伸法测金属丝的杨氏弹性模量研究报告引言：金属材料的杨氏弹性模量是其力学性能的重要指标之一，对于材料的设计和应用有着重要的意义。
本实验采用拉伸法来测量金属丝的杨氏弹性模量。
实验原理：人们常用杨氏弹性模量来表示物体在受到力的情况下的应变情况，公式为：E=σ/ε其中，E为杨氏弹性模量，σ为应力，ε为应变。
应力可以通过拉伸式来求得，因此可以通过拉伸实验来测量杨氏弹性模量。
具体实验步骤如下。
实验步骤：1.准备：选取一段足够长的金属丝，利用毫米尺测量其直径，记录下其原始标距L0。
2.夹持：将金属丝固定在夹持装置中，确保其处于竖直状态，不受外力作用。
3.加力：在金属丝上方挂载一个小质量，此时金属丝将被拉伸，读取金属丝下端的位移量，记录下当前的拉伸长度L。
4.计算：根据拉伸长度、原始标距以及小质量的重力可以求得应变ε和应力σ。
5.重复：根据要求，重复进行拉伸，记录下金属丝的拉伸长度以及应变和应力，直到拉伸程度达到指定的终点位置。
6.处理数据：将得到的应变与应力数据描绘成应力-应变曲线，求出其中的斜率，即为杨氏弹性模量。
实验结果与分析：在本次实验中，我们选取了一根铜丝，经实验测得直径为1.2mm，原始标距L0为50mm。
我们分别对其进行了0.1kg、0.2kg、0.3kg、0.4kg、0.5kg、0.6kg、0.7kg、0.8kg、0.9kg和1.0kg的质量下拉伸实验，记录下拉伸长度和应变数据。
将拉伸长度与对应的应变数据通过Excel表格绘制成应力-应变曲线，如图所示。
应力-应变曲线根据图中所示曲线和斜率，求得该铜丝的杨氏弹性模量为1.3×10^11Pa。
该值与文献值相差不大，说明本实验的操作方法和数据处理都比较准确。
实验结论：本实验采用拉伸法测量了铜丝的杨氏弹性模量，得到的结果表明，铜丝的杨氏弹性模量为1.3×10^11Pa，实验结果比较准确，达到了预期目标。
202X年拉伸法测弹性模量实验报告
实验目的：
通过拉伸法测量金属的弹性模量，了解金属的材料性能及其变化规律。
实验原理：
弹性模量是材料的一种力学性质，表示材料在弹性变形时的应力和应变关系。
弹性模
量越大，表示材料的刚性越高，抗变形能力越强。
而弹性模量的计算方法是在弹性极限内，将材料应力和应变的关系表示为一个线性函数，斜率即为弹性模量。
拉伸实验的原理是将试验材料加以外力，使其受到拉伸，然后测量材料在此过程中的
变形、载荷及相应的应力和应变数据，从而能够确定试材的各种力学参数，并分析试材的
本质物理特性。
实验仪器和材料：
实验仪器：拉伸试验机、引伸计、计算机
实验材料：金属试片
实验步骤：
1. 准备试材，切割样品用于拉伸实验；
2. 将试材装入拉伸试验机中，使其保持一定长度，并加上一定的载荷；
3. 记录载荷和位移数据，并计算出对应的应力和应变；
4. 继续逐步加大负载，测量应变和应力的变化曲线，得出弹性模量。
实验结果与数据分析：
将实验获得的应力和应变数据，绘制应力-应变图，其斜率即为弹性模量。
根据实验
结果，计算得到金属试片的弹性模量如下：
弹性模量 = 斜率 = 2.1 GPa
结论：
通过对金属试样进行拉伸实验，测得其弹性模量约为 2.1 GPa。
实验结果表明，该金
属材料的弹性较好，具备良好的抗变形能力。
此实验结果对今后研究金属材料的材料性能
以及优化设计具有重要参考意义。
实验21 用拉伸法测氏模量
林一仙
1 实验目的
1）掌握拉伸法测定金属氏模量的方法；
2）学习用光杠杆放大测量微小长度变化量的方法； 3）学习用作图法处理数据。
2 实验原理
相关仪器：
氏模量仪、光杠杆、尺读望远镜、卡尺、千分尺、砝码。
2.1氏模量
任何固体在外力使用下都要发生形变，最简单的形变就是物体受外力拉伸（或压缩）时发生的伸长（或缩短）形变。
本实验研究的是棒状物体弹性形变中的伸长形变。
设金属丝的长度为L ，截面积为S ，一端固定， 一端在延长度方向上受力为F ，并伸长△L ，如图 21-1，比值：
L L
∆是物体的相对伸长，叫应变。
S
F
是物体单位面积上的作用力，叫应力。
根据胡克定律，在物体的弹性限度，物体的应力与应变成正比，即
L
L
Y
S F ∆= 则有
L
S FL
Y ∆= （1） （1）式中的比例系数Y 称为氏弹性模量（简称氏模量）。
实验证明：氏模量Y 与外力F 、物体长度L 以及截面积的大小均无关，而只取决定于物体的材料本身的性质。
它是表征固体性质的一个物理量。
根据（1）式，测出等号右边各量，氏模量便可求得。
（1）式中的F 、S 、L 三个量都可用一般方法测得。
唯有L ∆是一个微小的变化量，用一般量具难以测准。
本实验采用光杠杆法进行间接测量(具体方法如右图所示)。
2.2光杠杆的放大原理
如右图所示,当钢丝的长度发生变化时，光杠杆镜面的竖直度必然要发生改变。
那么改变后的镜面和改变前的镜面必然成有一个角度差，用θ来表示这个角度差。
从下图我们可以看出：
h
L
tg ∆=
θ （2） 这时望远镜中看到的刻度为1N ，而且θ201=ON N ∠，所以就有：
D
N N tg 0
12-=
θ（3） 采用近似法原理不难得出：
L h
D
N N N ∆=
-=∆201（4）
这就是光杠杆的放大原理了。
将（4）式代入（1）式，并且S=πd 2
,即可得下式：
N h d
F
LD Y ∆∆=π2
8 这就是本实验所依据的公式。
2.3 实验步骤
1）将待测金属丝下端砝码钩上加1.000kg 砝码使它伸直。
调节仪器底部三脚螺丝，使G 平台水平。
2）将光杠杆的两前足置于平台的槽，后足置于C 上，调整镜面与平台垂直。
3）调整标尺与望远镜支架于合适位置使标尺与望远镜以光杠杆镜面中心为对称，并使镜面与标尺距离D 约为1.5米左右。
4）用千分尺测量金属丝上、中、下直径，用卷尺量出金属丝的长度L 。
5）调整望远镜使其与光杠杆镜面在同一高度，先在望远镜外面附近找到光杠杆镜面中标尺的象（如找不到，应左右或上下移动标尺的位置或微调光杠杆镜面的垂直度）。
再把望远镜移到眼睛所在处，结合调整望远镜的角度，在望远镜中便可看到光杠杆镜面中标尺的反射象（不一定很清晰）。
6）调节目镜，看清十字叉丝，调节调焦旋钮，看清标尺的反射象，而且无视差。
若有视差，应继续细心调节目镜，直到无视差为止。
检查视差的办法是使眼睛上下移动，看叉丝与标尺的象是否相对移动；若有相对移动，说明有视差，就应再调目镜直到叉丝与标尺象无相对运动（即无视差）为止。
记下水平叉丝（或叉丝交点）所对准的标尺的初读数N 0，N 0一般应调在标尺0刻线附近，若差得很远，应上下移动标尺或检查光杠杆反射镜面是否竖直。
7）每次将1.000kg 砝码轻轻地加于砝码钩上，并分别记下读数N '1、N '2、…、N i '，共做5次。
8）每次减少1.000kg 砝码，并依次记下记读数N i ''-1，N i ''-2，…、N ''0。
9）当砝码加到最大时（如6.000kg ）时，再测一次金属丝上、中、下的直径d ，并与挂1.000kg 砝码时对应的直径求平均值，作为金属丝的直径d 值。
10）用卡尺测出光杠杆后足尖与前两足尖的距离h ，用尺读望远镜的测距功能测出D （长短叉丝的刻度差乘100倍）。
11）用图解法处理实验数据确定测量结果及测量不确定度。
2.4注意事项
1）光杠杆及镜尺系统一经调好，中途不得再任意变动，否则所测数据无效。
2）加、减砝码要细心，须用手轻轻托住砝码托盘，不得碰动仪器；而且需待钢丝伸缩稳定后方可读数。
3）在测量钢丝伸长量过程中，不可中途停顿而改测其他物理量（如d 、L 、D 等），否则若中途受到另外干扰，则钢丝的伸长（或缩短）值将发生变化，导致误差增大。
3 数据处理
1） 实验数据记录表格
表1相关数据的测量
次序
F(×9.789N)
N i (加，cm)
N i (减，cm)
N
d(1kg ) (mm)
d(6kg ) (mm)
L(cm ) D(c m)
H(cm)
1 1.000 0 -0.05 -0.0
2 0.442 0.440 98.00 150
7.842 2 2.000 1.38 1.65 1.52 0.465 0.460 3 3.000 2.90 2.95 2.92 0.438 0.455 4 4.000 4.30 4.45 4.38 5 5.000 5.72 5.90 5.81 6
6.000
7.12
——
7.12
2） 用作图法处理数据确定
N
F
∆∆的测量结果及不确定度；
())/(1090.61005
.015.7789.900.100.622m N N N F F N F
A B A B ⨯=⨯-⨯-=--=∆∆ %0.1103.3107.610.7305.0200.5305.02225
52
2
2
2
2
2
=⨯+⨯=⎪
⎪⎭
⎫ ⎝⎛⨯⨯+⎪⎪⎭⎫ ⎝⎛⨯⨯=⎪⎪⎭
⎫
⎝
⎛∆+⎪⎪⎭⎫ ⎝
⎛∆=⎪⎭⎫ ⎝⎛∆+⎪⎭⎫ ⎝⎛∆=--∆∆∆∆N u F u N u F u E B
A
N
F
N F N
F
)/(10069.01090.6%0.122m N N
F
E N
F N
F u
⨯=⨯⨯=∆∆⨯
=∆∆∆∆ 3） 计算钢丝的氏模量的测量结果及不确定度。
)/(1063.11090.6842
.70450.014.31015000.988821122
2
2m N N h d F LD Y ⨯=⨯⨯⨯⨯⨯⨯⨯=∆∆=π cm m H
u
0012.03
002.03
==
∆=
;
cm m L u 029.0305.03==
∆=;
cm m D u 9.21003
05.03
==∆=
()cm m d d
S u
9.2100305.00047.032
2
2
2
=⎪⎪⎭
⎫ ⎝⎛+=
⎪⎪⎭
⎫ ⎝⎛∆+= ()%
5.2100.1102.2101.1107.3107.8%0.1842.70012.0450.09.221509.200.98029.024844822
2
2
2
2
2
2
2
2
=⨯+⨯+⨯+⨯+⨯=+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛⨯+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=⎪
⎭
⎫
⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛=-----∆∆E N F H d D L Y H u d u D u L u E
)/(10039.0%5.21063.121111m N E Y Y Y
u
⨯=⨯⨯=⨯=
4 实验结果：
())683.0(%
5.2/1004.063.12
11=⎪⎩⎪⎨
⎧=⨯±=±=p E m
N Y Y Y Y u
5 思考题（讨论）
1）本实验为什么用不同仪器来测定各个长度量？
2）光杠杆法能否用来测量一块薄金属片的厚度？如何测量？
3）调节光杠杆镜尺系统时，若遇到下列现象时你将如何处理（即如何调节）？ （1）用望远镜找标尺的像时，看到了光杠杆的镜面，而看不到标尺的像。
（2）某一同学已调好的光杠杆系统（他确已调好了），但你去看时感到标尺的像很模糊。
