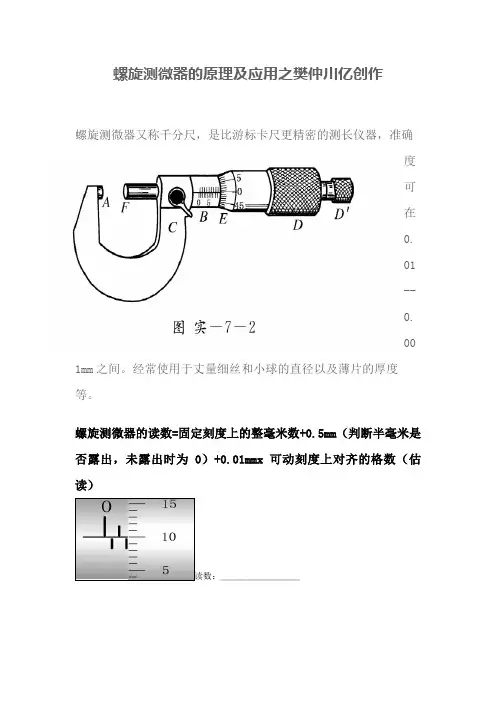

螺旋测微器的原理及应用之樊仲川亿创作
螺旋测微器又称千分尺，是比游标卡尺更精密的测长仪器，准确
度
可
在
0.
01
--
0.
00 1mm之间。

经常使用于丈量细丝和小球的直径以及薄片的厚度等。

螺旋测微器的读数=固定刻度上的整毫米数+0.5mm（判断半毫米是否露出，未露出时为0）+0.01mmx可动刻度上对齐的格数（估读）
读数：＿＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿＿
读数：＿＿＿＿＿＿＿＿＿
4、螺旋测微器的使用方法：
课本上的螺旋测微器是外径千分尺，如图所示，a使用前应先检查零点，方法是缓缓转动呵护旋钮K′，使测杆（要动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差，b左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测砧A间距稍大于被测物，放入被测物，转动呵护旋钮K′到夹住被测物，棘轮发出声音为止，c拨固定旋钮使测杆固定后读数。

5、螺旋测微器使用注意事项：
a．转动呵护旋钮K′不成太快，否则由于惯性会使接触压力过大使被测物变形，造成丈量误差，更不成直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤
量具。

b．被测物概况应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。

c．轻拿轻放，防止掉落摔坏。

d．用毕放回盒中，存放中测杆P和测砧A不要接触，长期不必，要涂油。

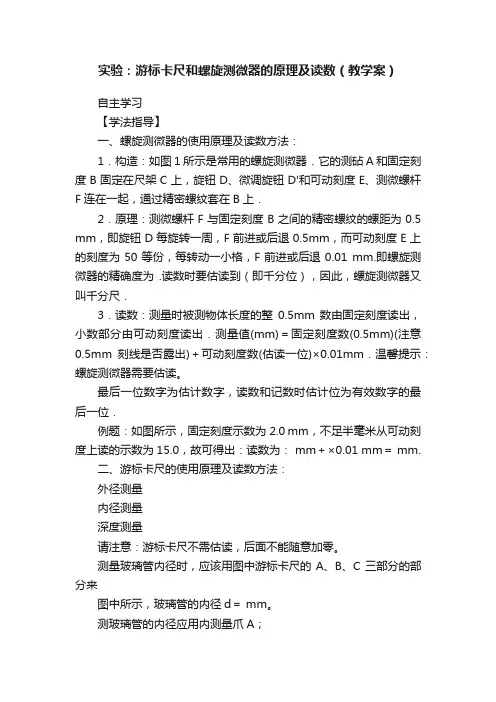

实验：游标卡尺和螺旋测微器的原理及读数（教学案）自主学习【学法指导】一、螺旋测微器的使用原理及读数方法：1．构造：如图1所示是常用的螺旋测微器．它的测砧A和固定刻度B固定在尺架C上，旋钮D、微调旋钮D′和可动刻度E、测微螺杆F连在一起，通过精密螺纹套在B上．2．原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5 mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01 mm.即螺旋测微器的精确度为 .读数时要估读到（即千分位），因此，螺旋测微器又叫千分尺．3．读数：测量时被测物体长度的整0.5mm数由固定刻度读出，小数部分由可动刻度读出．测量值(mm)＝固定刻度数(0.5mm)(注意0.5mm刻线是否露出)＋可动刻度数(估读一位)×0.01mm．温馨提示：螺旋测微器需要估读。

最后一位数字为估计数字，读数和记数时估计位为有效数字的最后一位．例题：如图所示，固定刻度示数为2.0 mm，不足半毫米从可动刻度上读的示数为15.0，故可得出：读数为： mm＋×0.01 mm＝ mm.二、游标卡尺的使用原理及读数方法：外径测量内径测量深度测量请注意：游标卡尺不需估读，后面不能随意加零。

测量玻璃管内径时，应该用图中游标卡尺的A、B、C三部分的部分来图中所示，玻璃管的内径d＝ mm。

测玻璃管的内径应用内测量爪A；乙图为20分度的游标卡尺，精确度为0.05 mm，读数为d＝5 mm＋0.05 mm×5＝5.25 mm）用50分度的游标卡尺，测定某圆筒的内径时，卡尺上的示数如右图所示。

mm. mmm放大图cm；用游标尺为10分度的游标卡尺测它的长度，示分度的游标卡尺测它的长度，示数为 cm。

改用螺旋测微器测，故读数为1.64cm（其中的“4”是估计值咯）；改用10分度（其中的“4”是精确值）；用50分度的游标卡尺测，精确度0.001mm，故示数1.6381cm（后面的“1”是估计值来的）。

螺旋测微器的刻线原理及读数
1、刻线原理：
测微螺杆右端的螺纹的螺距为0.5mm。

当活动套管转一周时螺杆就移动一个螺距，即为0.5mm。

活动套筒圆锥面上面的刻线将其分为50格，因此将活动套管转动一格测微螺杆就移动0.01mm。

即：0.5mm/50=0.01mm 固定套筒上有两组刻线同一组中两条线之间的距离为1mm ,每两条线之间的距离为0.5mm。

（如下图所示）
2、读数方法：
用螺旋测微器测量工件时，读数分为三个步骤：
（1）、读出活动套管的边缘在固定套管主尺上的毫米数和半毫米数；
（2）、看活动套管上哪一条线与基准线对齐，并读出不足半毫米的数；
（3）、把两个读数加起来为测得的实际尺寸。

例1：
读数L=固定刻度+半刻度+可动刻度
L= 2 + 0.5 + 0.460 = 2.960 mm
例2：
读数L=固定刻度+半刻度+可动刻度
L= 2 + 0.0 + 0.344 = 2.344 mm
五．螺旋测微器的正确使用和保养
1. 检查零位线是否准确；
2. 测量时需把工件被测量面擦干净；
3. 工件较大时应放在V型铁或平板上测量；
4. 测量前将测量杆和砧座擦干净；
5. 拧活动套筒时需用棘轮装置；
6. 不要拧松后盖，以免造成零位线改变；
7. 不要在固定套筒和活动套筒间加入普通机油；
8. 用后擦净上油，放入专用盒内，置于干燥处。

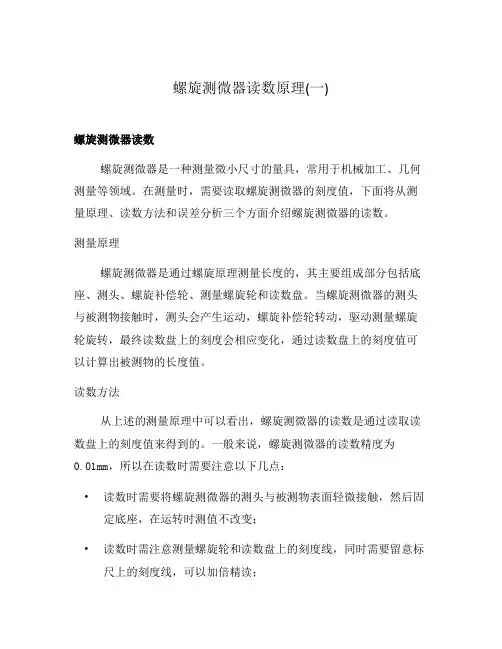

螺旋测微器读数原理(一)螺旋测微器读数螺旋测微器是一种测量微小尺寸的量具，常用于机械加工、几何测量等领域。

在测量时，需要读取螺旋测微器的刻度值，下面将从测量原理、读数方法和误差分析三个方面介绍螺旋测微器的读数。

测量原理螺旋测微器是通过螺旋原理测量长度的，其主要组成部分包括底座、测头、螺旋补偿轮、测量螺旋轮和读数盘。

当螺旋测微器的测头与被测物接触时，测头会产生运动，螺旋补偿轮转动，驱动测量螺旋轮旋转，最终读数盘上的刻度会相应变化，通过读数盘上的刻度值可以计算出被测物的长度值。

读数方法从上述的测量原理中可以看出，螺旋测微器的读数是通过读取读数盘上的刻度值来得到的。

一般来说，螺旋测微器的读数精度为0.01mm，所以在读数时需要注意以下几点：•读数时需要将螺旋测微器的测头与被测物表面轻微接触，然后固定底座，在运转时测值不改变；•读数时需注意测量螺旋轮和读数盘上的刻度线，同时需要留意标尺上的刻度线，可以加倍精读；•读数盘的整圈值一般为10mm，第一个刻度值为0.01mm，第二个刻度值为0.02mm，以此类推，当读数盘转动一圈时，读数值为10.00mm。

误差分析在使用螺旋测微器时，由于测量误差的存在，可能会导致读数的误差。

螺旋测微器的误差主要包括系统误差和随机误差两种，其中系统误差是固定的，一般通过校准来修正；随机误差则是不可避免的，可以通过多次重复测量的平均值来减小误差的影响。

总的来说，正确使用螺旋测微器的读数方法，能够有效减小误差的影响。

在测量时，还需注意保持测量环境的稳定性，避免测量时产生耦合误差，以及对螺旋测微器进行定期校准和维护，以保证测量准确性。

小结螺旋测微器是一种常见的测量工具，其测量原理是通过螺旋原理来测量微小长度的。

在读数时，需要注意测量螺旋轮和读数盘上的刻度线，并且保持测量环境的稳定性。

误差分析方面，需要注意系统误差和随机误差的影响，并通过校准和多次重复测量来减小误差的影响。

正确使用螺旋测微器的读数方法，能够有效减小误差的影响，保证测量准确性。

螺旋测微器的读数方法螺旋测微器又叫千分尺，是一种精密的测量量具，下面将对螺旋测微器的原理、结构以及使用方法等内容进行讲解。

什么是螺旋测微器螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到，测量范围为几个厘米。

螺旋测微器的结构以下为螺旋测微器的结构示意图：螺旋测微器工作原理螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退，因此旋转每个小分度，相当于测微螺杆前进或后退这50=。

可见，可动刻度每一小分度表示，所以以螺旋测微器可准确到。

由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

螺旋测微器的使用方法我们经常帮客户用螺旋测微器连接我们的数据采集仪进行高效率的测量时，我们经常指导客户在做螺旋测微器时需要做到以下几点：1）使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。

2）左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。

螺旋测微器的读数方法1、先读固定刻度2、再读半刻度，若半刻度线已露出，记作；若半刻度线未露出，记作；3、再读可动刻度（注意估读）。

记作n×；4、最终读数结果为固定刻度+半刻度+可动刻度由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。

螺旋测微器的注意事项测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

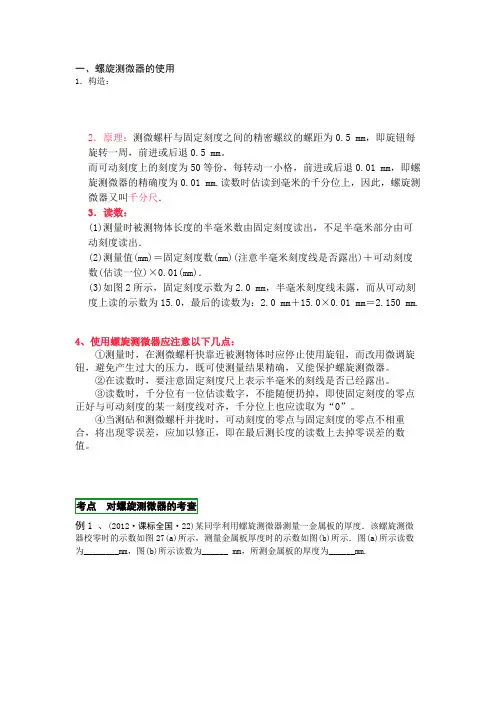

一、螺旋测微器的使用1．构造：2．原理：测微螺杆与固定刻度之间的精密螺纹的螺距为0.5 mm，即旋钮每旋转一周，前进或后退0.5 mm。

而可动刻度上的刻度为50等份，每转动一小格，前进或后退0.01 mm，即螺旋测微器的精确度为0.01 mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．3．读数：(1)测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．(2)测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．(3)如图2所示，固定刻度示数为2.0 mm，半毫米刻度线未露，而从可动刻度上读的示数为15.0，最后的读数为：2.0 mm＋15.0×0.01 mm＝2.150 mm.4、使用螺旋测微器应注意以下几点：①测量时，在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

②在读数时，要注意固定刻度尺上表示半毫米的刻线是否已经露出。

③读数时，千分位有一位估读数字，不能随便扔掉，即使固定刻度的零点正好与可动刻度的某一刻度线对齐，千分位上也应读取为“0”。

④当测砧和测微螺杆并拢时，可动刻度的零点与固定刻度的零点不相重合，将出现零误差，应加以修正，即在最后测长度的读数上去掉零误差的数值。

例1 、(2012·课标全国·22)某同学利用螺旋测微器测量一金属板的厚度．该螺旋测微器校零时的示数如图27(a)所示，测量金属板厚度时的示数如图(b)所示．图(a)所示读数为________mm，图(b)所示读数为______ mm，所测金属板的厚度为______mm.【精解详析】答案0.010 6.870 6.860题图(a)的读数为1.0×0.01 mm＝0.010 mm.题图(b)的读数为6.5 mm＋37.0×0.01 mm＝6.870 mm，故金属板的厚度d＝6.870 mm－0.010 mm＝6.860 mm.。

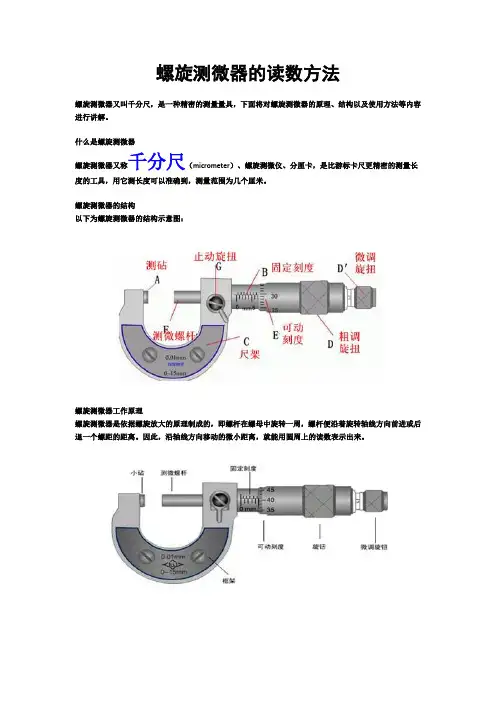

螺旋测微器的读数方法螺旋测微器又叫千分尺，是一种精密的测量量具，下面将对螺旋测微器的原理、结构以及使用方法等内容进行讲解。

什么是螺旋测微器？螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到，测量范围为几个厘米。

螺旋测微器的结构以下为螺旋测微器的结构示意图：螺旋测微器工作原理螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退，因此旋转每个小分度，相当于测微螺杆前进或后退这50=。

可见，可动刻度每一小分度表示，所以以螺旋测微器可准确到。

由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

螺旋测微器的使用方法我们经常帮客户用螺旋测微器连接我们的数据采集仪进行高效率的测量时，我们经常指导客户在做螺旋测微器时需要做到以下几点：1）使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。

2）左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。

螺旋测微器的读数方法1、先读固定刻度2、再读半刻度，若半刻度线已露出，记作；若半刻度线未露出，记作；3、再读可动刻度（注意估读）。

记作 n×；4、最终读数结果为固定刻度+半刻度+可动刻度由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。

螺旋测微器的注意事项•测量时，注意要在测微螺杆快靠近被测物体时应停止使用旋钮，而改用微调旋钮，避免产生过大的压力，既可使测量结果精确，又能保护螺旋测微器。

螺旋测微器的读数方法【1】
读数构成：螺旋测微器的读数部分由固定刻度尺（最小刻度为0.5毫米）和可动刻度尺（最小刻度为0.01毫米）组成．实际测量时，还要在两个最小刻度之间估读一个数，所以螺旋测微器的读数可以读到0.001毫米．
读好方法：在固定刻度尺上读取大于0.5毫米的数l
1
，在可动刻度尺上读取大于0.01毫米的
数l
2，再根据固定刻度尺上的中线处于两个最小刻度之间的位置，估读一个数l
3
．如果固定
刻度尺上的中线正对某一可动刻度，千分位读“0”．总读数l为：
l＝l
1＋l
2
＋l
3
．
[例1]用螺旋测微器测量两个工件的直径，甲图的读数是____，乙图的读数是____．解析：仔细观察刻度尺可知
l
甲
＝（2.5＋0.03＋0）毫米＝2.530毫米．
l
乙
＝（10.5＋0.46＋0.005）毫米＝10.965毫米．
2022年3月23日；第1页共1页。

螺旋测微器的读数方法令狐采学螺旋测微器又叫千分尺，是一种精密的测量量具，下面将对螺旋测微器的原理、结构以及使用方法等内容进行讲解。

什么是螺旋测微器？螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。

螺旋测微器的结构以下为螺旋测微器的结构示意图：螺旋测微器工作原理螺旋测微器是依据螺旋放大的原理制成的，即螺杆在螺母中旋转一周，螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。

因此，沿轴线方向移动的微小距离，就能用圆周上的读数表示出来。

螺旋测微器的精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此旋转每个小分度，相当于测微螺杆前进或后退这0.5/50=0.01mm。

可见，可动刻度每一小分度表示0.01mm，所以以螺旋测微器可准确到0.01mm。

由于还能再估读一位，可读到毫米的千分位，故又名千分尺。

螺旋测微器的使用方法我们经常帮客户用螺旋测微器连接我们的数据采集仪进行高效率的测量时，我们经常指导客户在做螺旋测微器时需要做到以下几点：1）使用前应先检查零点：缓缓转动微调旋钮D′，使测杆（F）和测砧（A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差。

2）左手持尺架（C），右手转动粗调旋钮D使测杆F与测砧A间距稍大于被测物，放入被测物，转动保护旋钮D′到夹住被测物，直到棘轮发出声音为止，拨动固定旋钮G使测杆固定后读数。

螺旋测微器的读数方法1、先读固定刻度2、再读半刻度，若半刻度线已露出，记作 0.5mm；若半刻度线未露出，记作 0.0mm；3、再读可动刻度（注意估读）。

记作n×0.01mm；4、最终读数结果为固定刻度+半刻度+可动刻度由于螺旋测微器的读数结果精确到以mm为单位千分位，故螺旋测微器又叫千分尺。
