高考物理实验读数练习专题(螺旋测微器)

游标卡尺螺旋测微器读数练习篇一：游标卡尺螺旋测微器读数练习2021年高考物理游标卡尺和螺旋测微器专项练习1.游标卡尺⑴10分度的游标卡尺。

游标上相邻两个刻度间的距离为0.9mm，比主尺上相邻两个刻度间距离小0.1mm。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐，0.1毫米位就读几（不能读某）⑵20分度的游标卡尺。

游标上相邻两个刻度间的距离为0.95mm，比主尺上相邻两个刻度间距离小0.05mm。

读数时先从主尺上读出厘米数和毫米数，然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐，毫米以下的读数就是几乘0.05⑶50分度的游标卡尺。

游标上相邻两个刻度间的距离为0.98mm，比主尺上相邻两个刻度间距离小0.02mm。

这种卡尺的刻度是特殊的，游标上的刻度值，就是毫米以下的读数。

这种卡尺的读数可以直径为2.250cm。

要注意：游标卡尺都是根据刻线对齐来读数的，所以都不再往下一位估读。

2.螺旋测微器固定刻度上的最小刻度为0.5mm（在中线的上侧）；可动刻度每旋转一圈前进（或后退）0.5mm。

在可动刻度的一周上平均刻有50半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

上图中的读数应该是6.702mm。

3.巩固练习1.用游标卡尺测量摆球直径。

游标位置如右图所示，可知摆球直径是 mm。

2.有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。

用它测量一工件的长度，如下左图所示，图示的读数是 mm。

3. 一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如上右图所示。

该工件的直径为___________mm。

4.用螺旋测微器测圆柱体直径时，示数如右图，此示数为 mm。

5. 下左图为用游标为50分度的卡尺（测量值可准确到0.02mm）测定某圆筒的内径时，卡尺上的示数如图可读出圆筒的内径为 mm。

【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】高考物理实验读数专题一、螺旋测微器例题：读出下列数据（1）（2）mm mm mm mm （3）用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是 mm 。

用螺旋测微器测一金属丝的直径，示数如图乙所示．由图甲可读出金属丝的直径为 mm ．二、游标卡尺 例题：（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．（2）用游标卡尺可以测量某些工件的外径。

在测量时，示数如图所示，则读数分别为_______ mm读数 mm读数 mm读数 mm图乙三、螺旋测微器和游标卡尺读数练习1、图（甲）是用一主尺最小分度为1mm ，游标上有20个分度的卡尺测量一工件的长度，结果如图所示。

可以读出此工件的长度为____________mm ．图（乙）是用螺旋测微器测量某一圆筒内径时的示数，此 读数应为 mm解：102.35 ; 5.545（5.544、5.546均可得分）2、写出如图所示的游标卡尺和螺旋测微器的读数： ①游标卡尺的读数 mm ； ②螺旋测微器的读数 mm 。

3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用游标卡尺可以测量某些工件的外径。

在测量时，示数如图乙所示，则读数分别为_______ mm（乙）（甲）10 011 121020cm答：1.193mm 11.50mm4、某同学用游标卡尺测一工件的长度，测得的结果如图所示，则该工件的长度L ＝ cm 。

5、用游标卡尺测量某一物体的厚度，如图所示，正确的读数是 mm答： 29.356、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．答：（10分）（1）1.555mm （4分）（2）A （2分） 11.14mm （4分）7、一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是 cm ；该同学用螺旋测微器测量小零件的厚度时螺旋测微器上的示数如图乙所示，则小零件的厚度为 cm ．答：1.055； 0.8464（答案在0.8462～0.8467之间均可） 8、（1）读出游标卡尺和螺旋测微器的读数： 游标卡尺读数为_______5.45 ___cm ．（2）螺旋测微器读数为_____ 6.725 ___mm ．图 乙9．一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49 mm 。

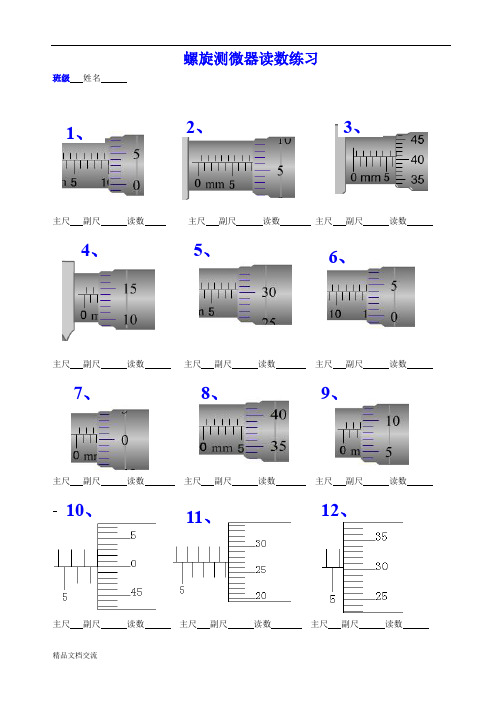

螺旋测微器读数练习
班级姓名
1、2、3、
主尺副尺读数主尺副尺读数主尺副尺读数
4、5、6、
主尺副尺读数主尺副尺读数主尺副尺读数
7、8、9、
主尺副尺读数主尺副尺读数主尺副尺读数10、11、12、
主尺副尺读数主尺副尺读数主尺副尺读数精品文档交流
精品文档交流
主尺 副尺 读数
主尺 副尺 读数
主尺 副尺 读数 主尺 副尺 读数
主尺 副尺 读数 主尺 副尺 读数 主尺 副尺 读数
主尺 副尺 读数
13、 14、
16、
15、
18、
17、
20、
19、
精品文档交流
答案
螺旋测微器读数练习
2.141mm 8.063mm 14.540mm
8.805mm 6.407mm
2.586mm
3.008mm
50383mm 10.039mm
9.270mm 7.500mm
5.804mm
1、
2、 3、
4、
5、 6、
7、
8、 9、
10、 11、 12、
精品文档交流
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】
2.309mm
3.500mm
1.052mm
1.627m m 1.500mm
2.947mm
13、 14、
16、
15、
18、
17、
20、
19、。

图甲510 20 25 15高考物理实验 读数练习专题一、螺旋测微器 读数举例练习1、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用螺旋测微器测一金属丝的直径，示数如图所示．由图甲可读出金属丝的直径为 mm ．二、游标卡尺（1）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ．（2）用游标卡尺可以测量某些工件的外径。

在测量时，示数如图所示，则读数分别为_______ mm读数读数 m读数 mm1020 0 1 2 3 4 5主尺游标尺图乙三、多用电表【例】（2008年宁夏理综）图1为一正在测量中的多用电表表盘.（1）如果是用×10Ω档测量电阻，则读数为Ω。

（2）如果是用直流10 mA档测量电流，则读数为 mA。

（3）如果是用直流5 V档测量电压，则读数为 V。

答案: (1)60 (2)7.18 (3)3.59练习1、某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如图2所示，则其电阻值是__________。

如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。

改变挡位调整倍率后，要特别注意重新____________________。

练习2、用多用表测量电流、电压或电阻时，表盘指针的位置如图21＇-3所示。

如果选择开关指在“ｖ—2.5”位置时，测量结果为；如果选择开关指在“ｍＡ—10”位置时，测量结果为；如果选择开关指在“Ω×100”位置时，测量结果为。

练习3、（08上海长宁区一模）如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所运用的原理是___________________________________．练习4、（（08上海浦东新区一模）如图是多图1图 2用表的刻度盘，当选用量程为50mA 的电流档测量电流时，表针指于图示位置，则所测电流为_____m Ａ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。

螺旋测微器和游标卡尺读数练习
姓名
1、2、3、
主尺副尺读数主尺副尺读数主尺副尺读数
4、5、6、
主尺副尺读数主尺副尺读数主尺副尺读数
7、8、9、
主尺副尺读数主尺副尺读数主尺副尺读数10、11、12、
主尺副尺读数主尺副尺读数主尺副尺读数
游标卡尺读数练习题
下列各图是用游标卡尺测长度时，游标尺和主尺位置图，右图是左图的放大图（放大快对齐的那一部分）请你根据图中所示，写出测量结果
1、
读数____________
2、
读数_______________
3、
读数_________
4、
读数__________
5、
读数___________
6、
读数__________
答案
螺旋测微器读数练习
2.141mm 8.063mm 14.540mm
8.805mm 6.407mm
2.586mm
3.008mm
50383mm 10.039mm
1、
2、 3、
4、
5、 6、
7、
8、 9、
10、 11、 12、
【下载本文档，可以自由复制内容或自由编辑修改内容，更多精彩文章，期待你的好评和关注，我将一如既往为您服务】
2.309mm
3.500mm
1.052mm
1.627m m 1.500mm
2.947mm
13、 14、
16、
15、
18、
17、
20、
19、。

高中物理实验读数(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--52025 15高考物理实验 读数练习专题——螺旋测微器读数公式：测量值=固定刻度值+固定刻度的中心水平线．．．．．．．．．．与可动刻度．．．．对齐的位置的读数× [经验之谈]：（1）看半刻度是否露出，固定刻度．．．．上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。

如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。

右图中的读数应该是。

测量值=＋×＝（～均正确）例1、 读出下列螺旋测微器测量的读数。

⑴ ⑵答案：⑴ ⑵读数举例10 150 5 1025 30读数练习练习1、a b c dmm mm mm mme f g h imm mm mm mm mm练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。

用游标卡尺可以测量某些工件的外径。

在测量时，示数如图乙所示，则读数分别为_______ mm读数 mm 读数 mm读数 mm0 10 200 1 2 3 4 5 主尺游标尺510 20 2515练习2、、练习4、（1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ．（2）现用游标为50分度的卡尺的 （填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm高考试题回顾（2009年宁夏卷）22．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量该圆柱体的直径d ，示数如图。

由图可读出l = cm , d = mm1520510 03035 40 示数 ______ cm15 20510455 示数 ______ mmA（2009年浙江卷）22．Ⅱ.（1）在“探究单摆周期与摆长的关系”实验中，两位同学用游标卡尺测量小球的直径如图甲、乙所示。
