AD转换器及其接口设计AD转换器(Analog-to-Digital Converter,简称ADC)是一种将模拟信号转换为数字信号的电子设备。
在现代电子系统中,ADC被广泛应用于各种领域,包括通信、娱乐、医疗、工业控制等。
本文将详细介绍AD 转换器及其接口设计。
一、AD转换器的基本原理1.采样:AD转换器将模拟信号按照一定的时间间隔进行采样,即在一段时间内获取信号的样本值。
采样定理要求采样频率必须大于信号最高频率的两倍,以保证采样后的数字信号能完整地表示模拟信号。
2.量化:采样后的信号是连续的模拟信号,需要将其离散化为一定数量的离散值。
量化过程将每个样本值映射为最接近的一个离散值,并用有限位数的二进制表示。
3.编码:量化后的离散信号是一个个数字,需要进一步进行编码以表示其大小。
常用的编码方式有二进制码、格雷码等。
二、AD转换器的接口设计1.模拟输入端口:AD转换器通常具备一个或多个模拟输入端口,用于接收模拟信号。
模拟输入端口一般要满足一定的电压范围要求,通常为0V至参考电压(通常为3.3V或5V)之间。
2.数字输出端口:AD转换器通过数字输出端口将转换后的数字信号输出给外部设备。
数字输出端口一般为并行接口或串行接口,常见的有SPI、I2C和UART等。
3.时钟信号:AD转换器需要一个时钟信号来同步采样和转换过程。
时钟信号通常由外部提供,可以是外部晶体振荡器或其他时钟源。
4.控制信号:AD转换器还可能需要一些控制信号来设置工作模式、增益、采样率等参数。
控制信号一般由微处理器或其他逻辑电路生成和控制。
三、AD转换器的接口设计要点1.采样率:为了准确地表示模拟信号,AD转换器的采样率需要满足采样定理的要求。
采样率的选择需要根据应用场景和信号频率来确定。
2.分辨率:分辨率是指AD转换器能够表示的最小量化步长。
一般分辨率越高,表示精度越大。
分辨率一般由位数来表示,如8位、10位、12位等。
3.电压范围:AD转换器的模拟输入端口需要满足一定的电压范围要求。
12位AD转换器与单片机的接口电路设计AD转换器是具有高度集成化电路的模数转换器。
它将模拟信号转换
为数字信号,这种转换是实现模拟与数字系统的接口,实现模拟信号的采
集与处理的必要前提。
常用的AD转换器有12位AD转换器,它与单片机的接口电路设计包括:
1、驱动电路。
12位AD转换器与单片机之间需要通过电压驱动线在
两个芯片间传送模拟电压信号。
为了节省电源能量损耗,一般采用低功耗、高精度的滤波电路来保证电压平稳、不受外界干扰。
2、AD转换器控制信号。
模数转换器本身需要诸如转换触发、转换完成、复位和读取等一系列控制信号,控制信号的设计通常采用三态逻辑。
3、电压信号转换。
常用的12位AD转换器输出的是2的12次方个电
压信号值,而单片机的数据输入室通常是8位或者16位的二进制码,在
此种情况下,需要将AD转换器输出的电压信号转换为可识别的数字信号,这就需要设计一个称为电压转换器的电路。
4、时钟控制电路。
AD转换器及其接口设计详解AD转换器(Analog-to-Digital Converter)是将模拟信号转换为数字信号的电子设备。
它是现代电子系统中常见的组件之一,广泛应用于通信、测量、仪器仪表、音频处理等领域。
在AD转换器的设计中,接口设计是至关重要的,它直接影响着AD转换器的性能和可靠性。
物理接口是指AD转换器与其他外部设备(如微处理器、FPGA等)之间的连接方式和信号传输方式。
常见的物理接口包括并行接口、串行接口、I2C接口、SPI接口等。
在选择物理接口时,需要考虑系统的数据传输速度、数据带宽、线路长度、抗干扰能力等因素。
不同的物理接口有不同的特点和适用场景,因此需要根据具体应用需求选择适合的物理接口。
逻辑接口是指AD转换器与外部设备之间的控制和数据传输逻辑。
常见的逻辑接口包括并行接口、串行接口、I2C接口、SPI接口、USB接口等。
逻辑接口的设计需要考虑控制信号的数量、数据传输的稳定性、响应速度等因素。
同时,还需要考虑系统的复杂度、功耗、成本等方面的要求。
AD转换器的接口设计还需要考虑信号的采样率、分辨率和精度。
采样率是指AD转换器从模拟信号中采集样本的速率,常用单位为样本/秒(SPS),采样率越高,可以保留更多的信号细节。
分辨率是指AD转换器的输出数值的位数,通常以比特(bit)为单位,分辨率越高,可以提供更准确的数字化信号。
精度是指AD转换器输出的数字值与实际模拟信号之间的误差,一般以最大有效位数或最小非零位数表示,精度越高,误差越小。
在AD转换器的接口设计中,还需要考虑芯片的功耗、尺寸和成本等因素。
功耗是指AD转换器在工作过程中所消耗的电能,功耗越低,可以延长系统的电池寿命或减少系统的散热需求。
尺寸是指AD转换器的物理尺寸,尺寸越小,可以降低系统的体积和重量。
成本是指AD转换器的制造成本,成本越低,可以降低系统的总体成本。
总之,AD转换器的接口设计是一个综合考虑多个因素的过程,需要根据具体应用需求选择适当的物理接口、逻辑接口和信号参数。

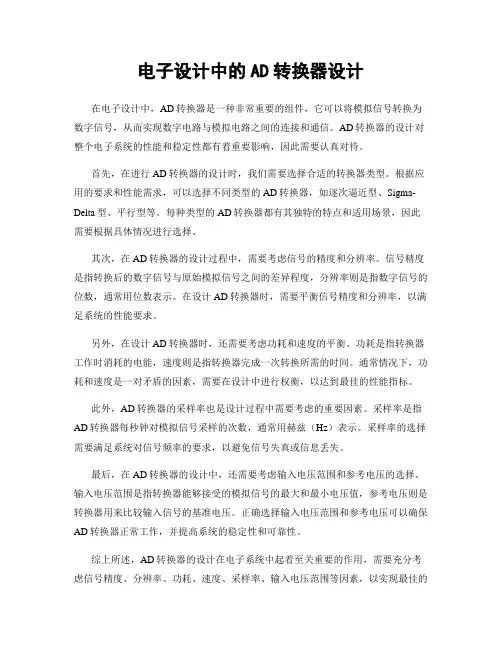

电子设计中的AD转换器设计在电子设计中,AD转换器是一种非常重要的组件,它可以将模拟信号转换为数字信号,从而实现数字电路与模拟电路之间的连接和通信。
AD转换器的设计对整个电子系统的性能和稳定性都有着重要影响,因此需要认真对待。
首先,在进行AD转换器的设计时,我们需要选择合适的转换器类型。
根据应用的要求和性能需求,可以选择不同类型的AD转换器,如逐次逼近型、Sigma-Delta型、平行型等。
每种类型的AD转换器都有其独特的特点和适用场景,因此需要根据具体情况进行选择。
其次,在AD转换器的设计过程中,需要考虑信号的精度和分辨率。
信号精度是指转换后的数字信号与原始模拟信号之间的差异程度,分辨率则是指数字信号的位数,通常用位数表示。
在设计AD转换器时,需要平衡信号精度和分辨率,以满足系统的性能要求。
另外,在设计AD转换器时,还需要考虑功耗和速度的平衡。
功耗是指转换器工作时消耗的电能,速度则是指转换器完成一次转换所需的时间。
通常情况下,功耗和速度是一对矛盾的因素,需要在设计中进行权衡,以达到最佳的性能指标。
此外,AD转换器的采样率也是设计过程中需要考虑的重要因素。
采样率是指AD转换器每秒钟对模拟信号采样的次数,通常用赫兹(Hz)表示。
采样率的选择需要满足系统对信号频率的要求,以避免信号失真或信息丢失。
最后,在AD转换器的设计中,还需要考虑输入电压范围和参考电压的选择。
输入电压范围是指转换器能够接受的模拟信号的最大和最小电压值,参考电压则是转换器用来比较输入信号的基准电压。
正确选择输入电压范围和参考电压可以确保AD转换器正常工作,并提高系统的稳定性和可靠性。
综上所述,AD转换器的设计在电子系统中起着至关重要的作用,需要充分考虑信号精度、分辨率、功耗、速度、采样率、输入电压范围等因素,以实现最佳的设计效果。
通过合理的AD转换器设计,可以提高电子系统的性能和可靠性,满足不同应用场景的需求。
设计者需要不断学习和探索,不断优化AD转换器设计方案,以推动数字电路和模拟电路的融合发展,为电子领域的创新和进步做出贡献。
AD转换器及其接口设计1.分辨率:AD转换器的分辨率决定了其能够精确测量模拟信号的能力。
分辨率一般以位数表示,例如8位、10位、12位等,分辨率越高,转换精度越高。
在设计中需要根据实际应用需求选择合适的分辨率。
2.采样率:AD转换器的采样率决定了其能够采集模拟信号的频率范围。
采样率应根据被测信号的频率范围选择,通常选择采样率为被测信号最高频率的两倍以上。
同时,采样定理要求采样率至少为被测信号最高频率的两倍,以避免混叠失真。
3.输入范围:AD转换器的输入范围决定了其能够接受的模拟信号幅值范围。
输入范围应根据被测信号的幅值选择,如果超过了输入范围,会导致量化误差。
4.接口类型:AD转换器的接口类型决定了其与其他电子设备的连接方式。
常见的接口类型包括并行接口、串行接口、USB接口等。
在设计中需要根据实际应用需求选择合适的接口类型。
5.电源电压:AD转换器的电源电压决定了其正常工作的电压范围。
在设计中需要根据AD转换器的电源要求选择合适的电源电压,以确保AD转换器能够正常工作。
6.阻抗匹配:AD转换器的输入和输出端口需要进行阻抗匹配,以确保信号传输的质量。
在设计中需要注意输入和输出端口的阻抗匹配,以减少信号的反射和损耗。
7.信号处理:AD转换器的输出数字信号可能需要进行进一步的信号处理。
在设计中需要考虑信号处理的需求,例如滤波、放大、数字编码等。
总结起来,设计AD转换器及其接口需要考虑分辨率、采样率、输入范围、接口类型、电源电压、阻抗匹配和信号处理等因素。
这些因素在实际应用中会有不同的要求,需要根据具体情况进行选择和优化。
第二节:A/D转换接口一、A/D转换接口的主要参数1、精度(与D/A转换相似)2、速度(一般地说:快的贵一些,抗干扰能力也差一些)3、分辨率(与D/A转换相似):分辨率=1/(2n-1)二、方法和原理1、计数式A/D(戴梅萼P239图7.12)若:V i为要进行AD转换的输入电压(即:模拟量)。
V o为内部DA产生的电压。
原理:芯片内部有一个不断加大的数字量D,经过DA转换成V o后与V i进行比较:V o<V i时:继续计数(V o按计数值D上升)V o≥V i时:停止计数(记下此时的D 就是转换完的数字量)2、双积分式A/D(戴梅萼P240图7.13)两次积分:(1)正向积分:对V i从零开始用固定时间T积分。
(2)反向积分:对(固定的)基准电压按固定的斜率积分(抵消V i)。
反向积分时间与V i成正比。
将反向积分时间计数就是转换完的数字量D优点:价格低,抗干扰能力强。
缺点:速度慢。
3、逐次比较式A/D (最常用) (戴梅萼P240图7.14)(1)先用DA输出相当于数字最高位D7=1的电压V o与V i比较:V o>V i时:D7为0V o≤V i时:D7为1其中:V i为要进行AD转换的输入电压(即:模拟量)。
V o为D7=1经过内部DA产生的电压。
(2)用DA输出D7D6的(其中D7为上次记下的,D6=1) 的电压V o与V i比较:V o>V i时:D6为0V o≤V i时:D6为1其中:V o为D7D6经过内部DA产生的电压。
……(3)用DA输出:D7D6D5D4D3D2D1D0(其中D7D6D5D4 D3D2D1为以前记下的,D0=1)的电压V o与V i比较:V o>V i时:D0为0V o≤V i时:D0为1最后D7D6 D5D4 D3D2D1D0即为转换完的数字量。
优点:价格适中,速度较快。
缺点:抗干扰能力不太强4、并行比较式A/D:上述比较同时进行优点:最快。
缺点:价格太高。
AD转换器及其接口设计详解
AD转换器(Analog-to-Digital Converter,简称ADC)是将模拟信号
转换为数字信号的一种设备。
在现代电子系统中,由于数字信号处理的高速、高精度和可编程性等优势,数字信号的应用广泛而且日益增多,而模
拟信号则需要通过AD转换器转换为数字信号才能够被处理和分析。
在设计AD转换器的接口时,需要考虑以下几个方面:
1.信号输入接口:AD转换器的输入通常是来自于外界的模拟信号,
如声音、视频、温度等。
因此,设计AD转换器的接口时,首先需要提供
适当的模拟输入接口,通常是通过引脚或者接口连接。
2.时钟信号接口:AD转换器需要一个时钟信号来同步转换过程。
时
钟信号的频率和精度对AD转换器的性能有重要影响。
因此,设计AD转换
器的接口时,需要提供一个稳定的时钟信号输入接口,并能够精确控制时
钟频率。
3.控制信号接口:AD转换器通常需要一些控制信号来配置转换参数,如采样率、精度、增益等。
因此,在设计AD转换器的接口时,应提供一
些控制信号输入引脚或者接口,以便用户可以灵活地配置AD转换器的性
能参数。
4.数字输出接口:AD转换器的输出是数字信号,通常是二进制码。
设计AD转换器的接口时,需要提供一个数字输出接口,可以是并行接口、串行接口或者其他形式的接口,以便用户可以直接读取或者传输AD转换
器的输出信号。
5.数据传输接口:AD转换器的输出信号通常需要经过处理和传输才
能被其他系统使用。
因此,在设计AD转换器的接口时,应考虑提供一个
数据传输接口,以便用户可以方便地将AD转换器的输出数据传输给其他系统。
在实际的AD转换器设计中,还需要考虑一些其他因素,如功耗、电磁兼容性、抗干扰能力等。
此外,根据具体应用需求,还可以考虑一些特殊功能的接口设计,如温度传感器接口、输入放大器接口、数字滤波器接口等。
总之,AD转换器的接口设计应综合考虑模拟信号输入、时钟信号输入、控制信号输入、数字输出和数据传输等因素,并根据具体应用需求,设计合适的接口形式和参数,以提高AD转换器的性能和适用性。
不同的应用场景和要求可能需要不同的接口设计,因此,AD转换器的接口设计也需要根据具体需求进行灵活调整和优化。
