音视频信号设备的连接线材和插头介绍随着科技的不断发展和人们对高品质音视频体验的追求,音视频设备在我们的生活中扮演着越来越重要的角色。
无论是家庭影院系统、音响设备还是电视、摄像机等,它们都需要连接线和插头来进行信号传输和连接。
本文将介绍音视频信号设备的连接线材和插头,包括它们的种类、功能和适用场景。
音视频信号设备连接线材的种类多种多样,每种连接线材都有其特定的适用场景和功能。
其中最常见的连接线材种类包括HDMI、RCA、光纤和XLR等。
首先,HDMI(High Definition Multimedia Interface)连接线是目前最常见和广泛使用的音视频信号传输线材之一。
它用于将高清音视频信号从一台设备传输到另一台设备,比如将蓝光播放器连接至电视或将电脑连接至投影仪。
HDMI连接线能够传输高质量的音视频信号,支持高清、3D和4K分辨率,同时也能传输音频信号。
它也被广泛用于连接游戏主机、音响系统和电视盒子等设备。
其次,RCA连接线也是常见的音视频连接线之一。
它由三个彩色线材组成,分别是红色(右声道音频)、白色(左声道音频)和黄色(视频信号)。
RCA连接线广泛应用于家庭影院系统、音响设备和电视等设备的连接。
该连接线材适用于传输标准清晰度的音视频信号,不适合传输高清或4K分辨率的信号。
RCA连接线也可以通过适配器和转换器与其他类型的连接线兼容。
另外一种常见的连接线材是光纤线(也称为光电同轴线),用于传输数字音频信号。
光纤线采用纤维光导技术,可以传输高品质的音频信号,具有抗干扰能力强、传输距离远等优点。
它常用于家庭影院系统、音频接收器和音响设备等的连接。
光纤线通常采用标准Toslink插头(方形或圆形),以确保连接的稳定性和兼容性。
此外,XLR连接线也是一种常用的音频信号连接线材,主要应用于专业音频设备,如麦克风、音箱和音频接口等。
XLR连接线由三个引脚组成,分别用于左声道音频信号、右声道音频信号和地线。

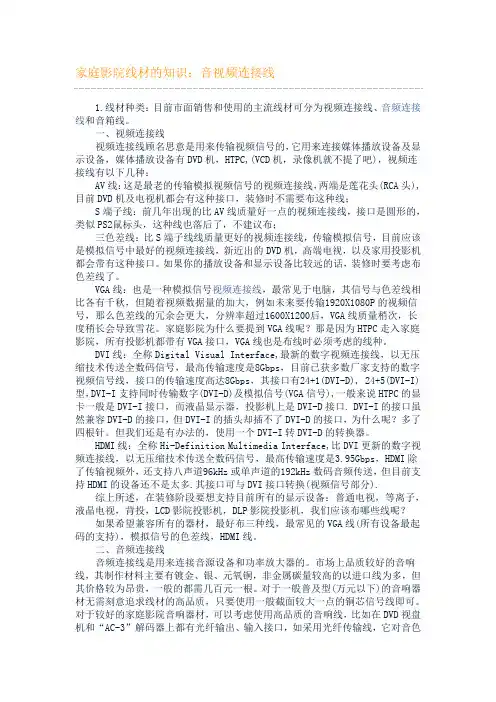

家庭影院线材的知识:音视频连接线1.线材种类:目前市面销售和使用的主流线材可分为视频连接线、音频连接线和音箱线。
一、视频连接线视频连接线顾名思意是用来传输视频信号的,它用来连接媒体播放设备及显示设备,媒体播放设备有DVD机,HTPC,(VCD机,录像机就不提了吧),视频连接线有以下几种:AV线:这是最老的传输模拟视频信号的视频连接线,两端是莲花头(RCA头),目前DVD机及电视机都会有这种接口,装修时不需要布这种线;S端子线:前几年出现的比AV线质量好一点的视频连接线,接口是圆形的,类似PS2鼠标头,这种线也落后了,不建议布;三色差线:比S端子线线质量更好的视频连接线,传输模拟信号,目前应该是模拟信号中最好的视频连接线,新近出的DVD机,高端电视,以及家用投影机都会带有这种接口。
如果你的播放设备和显示设备比较远的话,装修时要考虑布色差线了。
VGA线:也是一种模拟信号视频连接线,最常见于电脑,其信号与色差线相比各有千秋,但随着视频数据量的加大,例如未来要传输1920X1080P的视频信号,那么色差线的冗余会更大,分辨率超过1600X1200后,VGA线质量稍次,长度稍长会导致雪花。
家庭影院为什么要提到VGA线呢?那是因为HTPC走入家庭影院,所有投影机都带有VGA接口,VGA线也是布线时必须考虑的线种。
DVI线:全称Digital Visual Interface,最新的数字视频连接线,以无压缩技术传送全数码信号,最高传输速度是8Gbps,目前已获多数厂家支持的数字视频信号线,接口的传输速度高达8Gbps,其接口有24+1(DVI-D), 24+5(DVI-I)型,DVI-I支持同时传输数字(DVI-D)及模拟信号(VGA信号),一般来说HTPC的显卡一般是DVI-I接口,而液晶显示器,投影机上是DVI-D接口. DVI-I的接口虽然兼容DVI-D的接口,但DVI-I的插头却插不了DVI-D的接口,为什么呢?多了四根针。
本文摘自再生资源回收-变宝网()三种音视频传输介质的区别在音视频系统中图像的清晰度和失真度非常重要,而决定图像的清晰度和失真度不仅需要能处理高质量画面的摄像机、镜头、监视器、录像机等基础设备,而信号数据的传输也是非常重要的。
选择哪一种传输介质传送信号直接关系到整个音视频系统的质量和可靠性。
1、双绞线:相比于同轴电缆双绞线传输距离要远很多,最大可以达到2400米,其价格便宜且接入方便,抗干扰能力也不错,采用PoE供电还可以减少综合布线的任务量。
但双绞线材质抗老化能力较弱,一次只能传输一路图像。
所以比较适合用于中短距离、摄像机点位相对比较分散不是很多或者点位较近但比较集中的环境下的网络摄像机的视频监控,如银行、连锁酒店、超市或者大学校园等。
2、光纤:光纤传输的优点是:传输距离远、速率高、带宽大、衰减小、抗干扰性能最好,适合远距离和大型视频传输,如道路十字路口监控等。
最远甚至可达到几十一百多公里,它是通过把视频及控制信号转换为光信号在光纤中传输。
其采用光纤传输的设备主要为视频光端机与光纤收发器,视频光端机主要应用在模拟摄像机的信号传输上,它信号损耗小,噪波与失真小,传输质量高,适合远距离传送。
光纤收发器适合网络摄像机的信号传输,同样它也具有视频光端机的传输距离远、损耗小、抗干扰能力强等优点。
采用光纤交换机,还可以采用PoE技术为前端摄像机供电,减少综合布线的任务量。
所以,在解决长距离传输时光纤是最佳的方式。
不过,使用光纤和光端机需要一定的专业知识和专用设备,这给工程施工和用户使用带来了一定的困难。
另外,对于短距离、小规模的监控系统来说,使用光纤传输也显得不够经济。
3、同轴电缆:具有价格较便宜、铺设较方便等优点(相对于光纤而言),所以,一般在小范围的监控系统中,由于传输距离很近,使用同轴电缆直接传送监控图象对图象质量的损伤不大,能满足实际要求。
但是,根据对同轴电缆自身特性的分析,当信号在同轴电缆内传输时其受到的衰减与传输距离和信号本身的频率有关。
各种视频音频输出端口图片说明要点在现代科技时代,电视、音响、电脑等家用电器中,往往需要连接各种不同的音视频输出端口以获取更好的使用效果。
了解这些端口的名称和特点是使用这些设备的必要条件。
本文介绍了常见的视频和音频输出端口,并附带了图片说明,以方便读者更好地了解它们的区别和用途。
HDMI端口HDMI(高清晰度多媒体接口)是一种全数字接口,可以传输高品质的音视频信号。
HDMI接口通常用于连接高清电视、高清播放器、高清游戏机和其他高清设备。
它被认为是目前最常用的视频和音频输出端口之一。
HDMI端口HDMI接口的最大特点是数字信号传输。
这种全数字传输优势在于可以避免信号在传输过程中受到干扰等传统线路问题,从而更好地保证信号的高品质传输。
HDMI接口还支持高达4K的分辨率,因此适用于连接高清电视。
DisplayPort端口DisplayPort是一种数字音视频连接的标准,也是一种全数字接口。
和HDMI接口一样,DisplayPort支持高分辨率的图像输出。
DisplayPort接口主要用于连接电脑机箱,但它也是一种通用接口,可以适用于连接多种高清设备。
DisplayPort端口优点是DisplayPort支持高达8K的分辨率,为连接大屏幕电视的电脑带来了无限的可能性。
此外,DisplayPort还支持多个显示器的连接,可以连接多个电脑显示器,从而更方便地实现较大的办公环境。
DVI端口DVI(数字视频接口)是一种数字视频输出端口。
DVI通常用于连接计算机显卡和电视屏幕。
尽管DVI接口在传输数字信号方面较为可靠,但它不支持音频输出。
DVI端口DVI端口通常分为DVI-I和DVI-D两种类型。
DVI-I接口支持模拟信号和数字信号,而DVI-D接口仅支持数字信号。
但是,如果将DVI-D转换为HDMI,则可以通过HDMI信号传输音频。
VGA端口VGA(视频图形阵列)端口是一种模拟视频输出端口。
虽然VGA输出连接很容易,但这种端口已不再被广泛使用,因为它通常无法提供高清晰度的视频输出品质。
常见音视频信号的类型、传输介质、接头和接线标准常见视频信号的类型有:复合视频(Composite-Video)、超级视频(Super-Video)、模拟分量视频(RGBHV Video)、VGA视频(Video Graphics Array)、工作站视频(IBM PowerPC/Sun Color)、数字串行视频(Signal-Digital Interface)等视频格式。
常见音频信号的类型有:非平衡模拟音频(UnBalance Audio)、平衡式模拟音频(Analog Balance Audio)、非平衡数字音频(Digital Unbalance Audio)、平衡式数字音频(Digital Balance Audio)等格式。
常用接头有:BNC接头、莲花(RCA)接头、15针HD型接头、直型(TRS)接头、卡龙(XLR)接头。
下面我们简要介绍一下每种常见音视频信号的传输介质、接头和接线标准1. 复合视频(Composite-Video)•传输介质:单根带屏蔽的同轴电缆- 传输阻抗:75Ω•常用接头:BNC接头、莲花(RCA)接头•接线标准:插针=同轴信号线,外壳公共地=屏蔽网线(下图所示)2. 超级视频(Super-Video)•传输介质:两根带屏蔽的同轴电缆- 传输阻抗:75Ω•常用接头:2×BNC接头、1×4针微型接头•接线标准:3脚插针=亮度(Y)信号线,4脚插针=色度(C)信号线1脚、2脚公共地=屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)•传输介质:3-5根带屏蔽的同轴电缆•传输阻抗:75Ω- 常用接头:3-5×BNC接头•接线标准:红色=红基色(R)信号线,绿色=绿基色(G)信号线,蓝色=蓝基色(B)信号线,黑色=行同步(H)信号线,黄色=场同步(V)信号线,公共地=屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)•传输介质:11根带屏蔽的同轴电缆•传输阻抗:75Ω•常用接头:15针HD型接头- 接线标准:1脚=红基色,2脚=绿基色,3脚=蓝基色,6脚=红色地,7脚=绿色地,8脚=蓝色地,13脚=行同步,14脚=场同步,5脚=自测试,10脚=数字地,4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)•传输介质:11根带屏蔽的同轴电缆- 传输阻抗:75Ω•常用接头:13W3接头•接线标准:A1脚=红基色,A2脚=绿基色,A3脚=蓝基色,5脚=行同步,9脚=场同步,3脚=自测试,4、10脚=数字地,1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)•传输介质:单根带屏蔽的同轴电缆•传输阻抗:75Ω•常用接头:BNC接头•接线标准:插针=同轴信号线,外壳数字地=屏蔽网线7. 非平衡模拟音频(UnBalance Audio)•传输介质:单根带屏蔽的同轴电缆•传输阻抗:高低阻•常用接头:直型(TRS)接头、莲花(RCA)接头•接线标准:插针=同轴信号线,外壳公共地=屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)•传输介质:带屏蔽的双绞电缆•传输阻抗:600Ω或高低阻•常用接头:直型(TRS)接头、卡龙(XLR)接头•接线标准:直插:插针=信号+,中环=信号-,外壳公共地=屏蔽网线卡龙:2脚=信号+,3脚=信号-,1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)•传输介质:单根带屏蔽的同轴电缆或光纤•传输阻抗:75Ω- 常用接头:BNC接头•接线标准:插针=同轴信号线,外壳数字地=屏蔽网线10. 平衡式数字音频(Digital Balance Audio)•传输介质:带屏蔽的双绞电缆•传输阻抗:110Ω•常用接头:卡龙(XLR)接头11. 其他数字音频格式SDIF-2 SONY Digital Interface 三根同轴电缆,双通道、立体声BNCSDIF-24 SONY Digital Interface 多股绞合电缆,24通道、立体声D25Y1Y2 YAMAHA 八芯绞合电缆8-pin DINAES/EBU 音频工程师协会/欧洲广播联盟带屏蔽的双绞电缆,双通道、立体声XLRTOSLINK TOSHIBA Optical Link 单根光纤,多通道、立体声光纤连接头TEAC DTRS 多股绞合电缆,8通道、立体声D25ADAT ALESIE 一对光纤,8通道、立体声光纤连接头。
音频线型号的解释大全本文将为您介绍一些常见的音频线型号及其解释,以帮助您更好地了解和选择适合您需求的音频线。
1. 3.5mm 耳机插头3.5mm 耳机插头是最常见的音频线接口之一。
它采用了3.5毫米的圆形插头设计,常用于连接耳机、音频设备和移动设备。
3.5mm 耳机插头有两种型号:- 3.5mm 一般插头:这种插头通常用于连接耳机和音频设备,如音响、电视和MP3播放器等。
- 3.5mm TRRS 插头:这种插头通常用于连接耳机和移动设备,如智能手机和平板电脑等。
它拥有四个不同的区域,可用于传输音频和麦克风信号。
2. RCA 线RCA 线是一种常见的音频线接口,通常用于连接音频设备和扬声器等设备。
它采用了一对不同颜色的插头,其中一个插头用于传输左声道音频信号,另一个插头用于传输右声道音频信号。
3. XLR 线XLR 线是一种专业音频线接口,常用于连接麦克风、音响设备和录音设备等。
它采用了三个插头,用于传输音频信号的正、负和地线。
XLR 线提供了更好的音频质量和抗干扰性能。
4. 光纤线光纤线是一种数字音频传输线,它采用了光纤传输信号,可提供更高质量的音频传输和抗干扰能力。
光纤线通常用于连接音响设备和影音设备,如音响系统、家庭影院和游戏机等。
5. HDMI 线HDMI 线是一种多功能接口线,可传输高清视频和音频信号。
它通常用于连接高清电视、电脑和其他多媒体设备。
HDMI 线提供了数字音频传输,具有良好的音质和高保真度。
以上是一些常见的音频线型号及其解释。
根据您的需求,您可以选择适合的音频线来连接各种音频设备和多媒体设备。
在选择时,建议根据设备接口和需求来挑选合适的线材。
*请注意:本文所述内容仅供参考,如有具体需求,建议您咨询专业人士或参考设备制造商的建议。
视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子(S-Video)是应用最普遍的视频接口之一,是一种视频信号专用输出接口。
常见的S端子是一个5芯接口,其中两路传输视频亮度信号,两路传输色度信号,一路为公共屏蔽地线,由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤,可有效防止亮度、色度信号复合输出的相互串扰,提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能,投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
显卡上配置的9针增强S端子,可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线,如VIVO线2.VGA接口DVI接口正在取代VGA,图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写,信号类型为模拟类型,视频输出端的接口为15针母插座,视频输入连线端的接口为15针公插头。
VGA端子含红(R)、黄(G)、篮(B)三基色信号和行(HS)、场(VS)扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”,其具备防呆性以防插反,上面共有15个针孔,分成三排,每排五个。
VGA接口是显卡上输出信号的主流接口,其可与CRT显示器或具备VGA接口的电视机相连,VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号,其输出的信号已可和任何高清接口相貔美。
VGA转DVI线,可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上,投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口,用于视频的转接输出。
3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口,又叫3RCA。

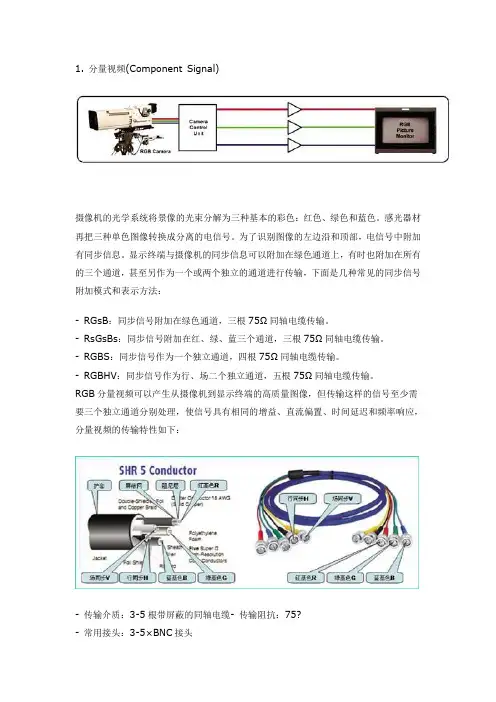

1. 分量视频(Component Signal)摄像机的光学系统将景像的光束分解为三种基本的彩色:红色、绿色和蓝色。
感光器材再把三种单色图像转换成分离的电信号。
为了识别图像的左边沿和顶部,电信号中附加有同步信息。
显示终端与摄像机的同步信息可以附加在绿色通道上,有时也附加在所有的三个通道,甚至另作为一个或两个独立的通道进行传输,下面是几种常见的同步信号附加模式和表示方法:- RGsB:同步信号附加在绿色通道,三根75Ω同轴电缆传输。
- RsGsBs:同步信号附加在红、绿、蓝三个通道,三根75Ω同轴电缆传输。
- RGBS:同步信号作为一个独立通道,四根75Ω同轴电缆传输。
- RGBHV:同步信号作为行、场二个独立通道,五根75Ω同轴电缆传输。
RGB分量视频可以产生从摄像机到显示终端的高质量图像,但传输这样的信号至少需要三个独立通道分别处理,使信号具有相同的增益、直流偏置、时间延迟和频率响应,分量视频的传输特性如下:- 传输介质:3-5根带屏蔽的同轴电缆- 传输阻抗:75?- 常用接头:3-5×BNC接头- 接线标准:红色=红基色(R)信号线,绿色=绿基色(G)信号线,蓝色=蓝基色(B)信号线,黑色=行同步(H)信号线,黄色=场同步(V)信号线,公共地=屏蔽网线(见附图V P-03)2. 复合视频(Composite-Video)由于分量视频信号各个通道间的增益不等或直流偏置的误差,会使终端显示的彩色产生细微的变化。
同时,可能由于多条传输电缆的长度误差或者采用了不同的传输路径,这将会使彩色信号产生定时偏离,导致图像边缘模糊不清,严重时甚至出现多个分离的图像。
插入NTSC或PAL编解码器使视频信号易于处理而且是沿单线传输,这就是复合视频。
复合视频格式是折中解决长距离传输的方式,色度和亮度共享4.2MHz(NTSC)或5.0-5.5MHz(PAL)的频率带宽,互相之间有比较大的串扰,所以还是要考虑频率响应和定时问题,应当避免使用多级编解码器,复合视频的传输特性如下:- 传输介质:单根带屏蔽的同轴电缆- 传输阻抗:75欧姆- 常用接头:BNC接头、莲花(RCA)接头- 接线标准:插针=同轴信号线,外壳公共地=屏蔽网线(见附图VP-01)3. 色差信号(Y,R-Y,B-Y)对视频信号进行处理而传输图像时,RGB分量视频的方式并不是带宽利用率最高的方法,原因是三个分量信号均需要相同的带宽。

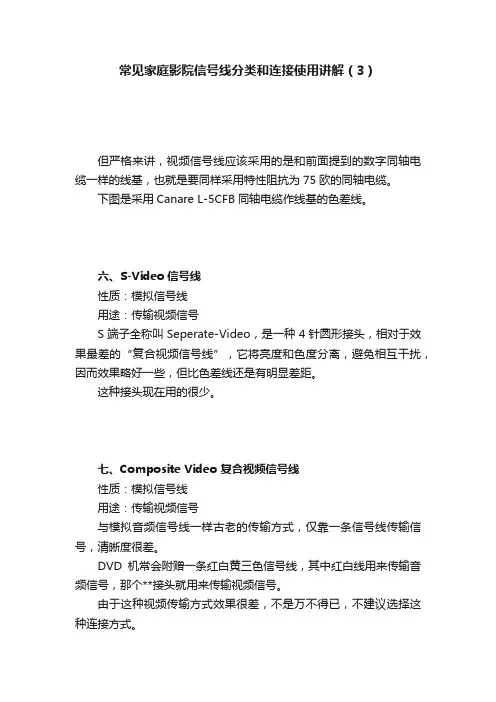

常见家庭影院信号线分类和连接使用讲解(3)
但严格来讲,视频信号线应该采用的是和前面提到的数字同轴电缆一样的线基,也就是要同样采用特性阻抗为75欧的同轴电缆。
下图是采用Canare L-5CFB同轴电缆作线基的色差线。
六、S-Video信号线
性质:模拟信号线
用途:传输视频信号
S端子全称叫Seperate-Video,是一种4针圆形接头,相对于效果最差的“复合视频信号线”,它将亮度和色度分离,避免相互干扰,因而效果略好一些,但比色差线还是有明显差距。
这种接头现在用的很少。
七、Composite Video 复合视频信号线
性质:模拟信号线
用途:传输视频信号
与模拟音频信号线一样古老的传输方式,仅靠一条信号线传输信号,清晰度很差。
DVD机常会附赠一条红白黄三色信号线,其中红白线用来传输音频信号,那个**接头就用来传输视频信号。
由于这种视频传输方式效果很差,不是万不得已,不建议选择这种连接方式。
八、Subwoofer Cable 低音炮线
性质:模拟信号线
用途:传输音频信号
这里为什么把低音炮所用的信号线单拿出来呢?原因在于很多刚刚接触音响器材的朋友存在概念上的模糊。
目前家庭影院系统中所使用的低音炮,基本上都是“有源低音炮”。
所谓“有源”,即是指音箱内部已经有了功率放大电路,不需要再用功放提供功率以使其工作了。
平时我们接在电脑上使用的小音箱,都是“有源音箱”,用音频信号线连接声卡即可。
“有源低音炮”也是“有源音箱”的一种,同样用音频信号线连接功放的低频信号输出端子即可。
这里再重复一次:低音炮使用的是音频信号线,而非音箱线。
常见音视频信号的类型和接线1. 复合视频(Composite-Video)- 传输介质:单根带屏蔽的同轴电缆- 传输阻抗:75Ω- 常用接头:BNC接头、莲花(RCA)接头- 接线标准:插针=同轴信号线,外壳公共地=屏蔽网线(下图所示)2. 超级视频(Super-Video)- 传输介质:两根带屏蔽的同轴电缆- 传输阻抗:75Ω- 常用接头:2×BNC接头、1×4针微型接头- 接线标准:3脚插针=亮度(Y)信号线,4脚插针=色度(C)信号线1脚、2脚公共地=屏蔽网线(下图所示)3. 模拟分量视频(RGBHV Video)- 传输介质:3-5根带屏蔽的同轴电缆- 传输阻抗:75Ω- 常用接头:3-5×BNC接头- 接线标准:红色=红基色(R)信号线,绿色=绿基色(G)信号线,蓝色=蓝基色(B)信号线,黑色=行同步(H)信号线,黄色=场同步(V)信号线,公共地=屏蔽网线(下图所示)4. VGA视频(Video Graphics Array)- 传输介质:11根带屏蔽的同轴电缆- 传输阻抗:75Ω- 常用接头:15针HD型接头- 接线标准:1脚=红基色,2脚=绿基色,3脚=蓝基色,6脚=红色地,7脚=绿色地,8脚=蓝色地,13脚=行同步,14脚=场同步,5脚=自测试,10脚=数字地,4、11、12、15脚=地址码(下图所示)5. 工作站视频(IBM PowerPC/Sun Color)- 传输介质:11根带屏蔽的同轴电缆- 传输阻抗:75Ω- 常用接头:13W3接头- 接线标准:A1脚=红基色,A2脚=绿基色,A3脚=蓝基色,5脚=行同步,9脚=场同步,3脚=自测试,4、10脚=数字地,1、2、6、7脚=地址码(下图所示)6. 数字串行视频(Signal-Digital Interface)- 传输介质:单根带屏蔽的同轴电缆- 传输阻抗:75Ω- 常用接头:BNC接头- 接线标准:插针=同轴信号线,外壳数字地=屏蔽网线7. 非平衡模拟音频(UnBalance Audio)- 传输介质:单根带屏蔽的同轴电缆- 传输阻抗:高低阻- 常用接头:直型(TRS)接头、莲花(RCA)接头- 接线标准:插针=同轴信号线,外壳公共地=屏蔽网线(下图所示)8. 平衡式模拟音频(Analog Balance Audio)- 传输介质:带屏蔽的双绞电缆- 传输阻抗:600Ω或高低阻- 常用接头:直型(TRS)接头、卡龙(XLR)接头- 接线标准:直插:插针=信号+,中环=信号-,外壳公共地=屏蔽网线卡龙:2脚=信号+,3脚=信号-,1脚公共地=屏蔽网线(下图所示)9. 非平衡数字音频(Digital Unbalance Audio)- 传输介质:单根带屏蔽的同轴电缆或光纤- 传输阻抗:75Ω- 常用接头:BNC接头- 接线标准:插针=同轴信号线,外壳数字地=屏蔽网线10. 平衡式数字音频(Digital Balance Audio)- 传输介质:带屏蔽的双绞电缆- 传输阻抗:110Ω- 常用接头:卡龙(XLR)接头11. 其他数字音频格式赵昕明。
音响信号线的种类及特点1. 信号线的种类及特点线材一般可分为单芯线,多心线和复合线,单芯线常用的是美国产的线圣;多心线的常用的是美国产的怪兽;复合线常用的是荷兰产的范登豪。
线材根据材质还分普通无氧铜单晶铜,合金材料和无机材料。
普通无氧铜还要分清几个N,一般的大部分是4个N的,好一点的是6个N的,高级的是8个N以上的(什么是N?就是铜的纯度,几个N就是几个9,比如6个N就是99.9999%),什么是单晶铜?大家都知道一般的金属物质是由无数晶体组成的,单晶铜就是很长一段线是一个晶体,所以信号的传输就比较顺畅。
合金很容易理解,就是很多金属的融合。
无机材料:不是有机的就是无机了,比如炭纤维。
复合线就是两种不同的金属材料的复合,比如包银线就是在铜线的外面不是电镀而是包了一层银。
还有一种线是单芯线和多芯线的结合,就是线的结构是多芯线但每个线都是绝缘的漆包线,而且是用粗细不等的线饶制的,所以它具备了单芯和多芯的特点。
常用的是瑞士产的世穆(SYMO)。
一般来说单芯线的速度较快,分析力高,较强的中高音表现力,属清爽冷艳型,此种线材对中低频过量、声音太浓、过肥及速度较慢的器材有辅助增加高频分析力、低频凝聚力和提高音场清晰度的功效。
多芯线的声音比较醇厚,声底厚实,音质柔和,属于温暖型,对于音乐冷、硬、高频过量的器材组合可搭配此类型线材。
如芯线采用镀银的制作工艺,则属低频结实有力而富弹性,中高音清晰亮泽,音染和失真较小,唯价格较高。
无论是信号线还是喇叭线的设计目的,是让音乐信号在传输过程中没有改变,但在实际使用中一般的线材都像滤波器,它们存在电阻、电容、电感等,会对通对的信号产生影响,使得信号在传输中形成欠阻尼,损失音乐信息和细节等现象。
设计好和制作精良的线材能传送最清晰和无损的音乐信号,并能平衡和控制其特性,抑制不良的电气影响,2. 主要品牌产品特点a. 铁三角发烧线材技术特点铁三角(Audio T echnica)在其发烧线材中使用了一种较为特殊的Hi-OFC铜导线材料,它是由OFC无氧铜加工而来,由于无氧铜内部的结晶体呈不规则排列,从而降低了导电性能。
具体方法如下:1.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线(接地屏蔽线)、乳白色透明绝缘层和芯线(信号线),芯线由一根或几根铜线构成,金属屏蔽网线是由金属线编织的金属网,内外层导线之间用乳白色透明绝缘物填充,内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm,小心不要割伤金属屏蔽线,再将芯线外的乳白色透明绝缘层剥去0.6cm,使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成,芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中,用专用卡线钳前部的小槽用力夹一下,使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针,焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接,焊接时注意不要将焊锡流露在芯线插针外表面,会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替,但需注意一是不要使芯线插针变形太大,二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后,先将屏蔽金属套筒套入同轴电缆,再将芯线插针从BNC接头本体尾部孔中向前插入,使芯线插针从前端向外伸出,最后将金属套筒前推,使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好,用卡线钳上的六边形卡口用力夹,使套筒形变为六边形。
重复上述方法在同轴电缆另一端制作BNC接头即制作完成。
使用前最好用万用电表检查一下,断路和短路均会导致无法通信,还有可能损坏网卡或集线器。
注意:制作组装式BNC接头需使用小螺丝刀和电工钳,按前述方法剥线后,将芯线插入芯线固定孔,再用小螺丝刀固定芯线,外层金属屏蔽线拧在一起,用电工钳固定在屏蔽线固定套中,最后将尾部金属拧在BNC接头本体上。
制作焊接式BNC接头需使用电烙铁,按前述方法剥线后,只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上,套上硬槊料绝缘套和软槊料尾套即可。
安装视频监控时怎么布线?1.不同的施工环境有不同的要求2.视频线最好不要有接头3.如果有动点的话,控制线最好要减少星型节点4.有强点设备,要根据强电电压保持一定距离(看国标)5.电源线算好电流大小后,选择合适的线经,尽量节省布线6.根据环境情况,配相应的线管BNC焊接方法示意图:第一步:(如下图)将上过锡的屏蔽网和芯线用斜口钳剪断,屏蔽网和芯线分别留长约7mm和3mm。
音频线怎么区别?几种音频接口逐一介绍大家在安装专业音响设备时,面对各式各样的设备音频接口类型,难免会有点晕头转向。
接下来小编为大家介绍一下几种音频线接头,希望能在你选择音频线时提供一些帮助。
013.5mm音频线这种音频线接头使用比较广泛,多用于电脑及便携式音源,例如笔记本、手机、MP3、DVD、电视机、收音机、电脑、CD机与功放机、音响之间的连接并传输它们的音频信号以及实现设备与设备之间对录,还可以适用于车载音频信号的传输。
026.5mm音频线这种音频线适用于带有6.5mm的音频设备之间的信号连接,如功放,音响,吉他,调音台等。
03莲花线这种音频线由于连接头部比较像莲花,故称“莲花线”,头部英文名称为RCA接头。
用于带RCA复合视频信号接口的设备间的连接,如DVD、机顶盒等与电视间的连接;也可单独传输音频信号,如DVD 机等音频设备连接到功放。
04卡农线卡农线由英文Kanodo音译过来,卡农头接的是平衡信号,通常用于手持式麦克风和舞台使用的环绕声音响,广泛用于录音棚、舞台音响、视频影音系统工程。
05数字光纤音频线适用于带光纤音频线的蓝光播放器、CD机等连接到功放或者电视机(光纤方口)。
在使用光纤音频线时需要注意3点:1、不要将光纤线弯曲到小于50度的角度,以免造成光纤芯的损坏;2、在使用前,先取下光纤插头上的防尘塞,并保持光纤插头的清洁;3、光纤插头具有方向性,使用时,请确定插头与插座的方向一致后再插入插座。
当然啦,还有音频转换头和音频转换线。
可通过不同类型的接头转换,实现更多不同设备的需求。
比如可以定制卡农转6.5mm6.5mm转3.5mm转接头3.5mm对2.5mm转接线等。
来源:音频应用。
音频信号传输音频信号传输是指将声音信号通过设备或媒介传送到接收端的过程。
在现代社会,音频信号传输在各个领域都有广泛的应用,包括电视、广播、电话、音频设备等。
本文将介绍音频信号传输的原理、传输介质、传输方式以及相关技术。
一、音频信号传输原理音频信号是一种连续变化的电压波形,它是由声音的振动以及振幅大小组成。
在传输过程中,音频信号需要通过设备将电压波形转换成适合传输的信号形式。
常用的转换方式包括模拟信号转数字信号和数字信号转模拟信号两种。
1. 模拟信号转数字信号模拟信号通过采样和量化的方式转换成数字信号。
采样是指按照一定时间间隔,对模拟信号进行离散化处理,将连续的信号转换成一系列离散的采样点。
量化是指对采样点的幅度进行离散化处理,将连续的信号转换成一系列离散的数字值。
通过将模拟信号转换成数字信号,可以方便地进行传输和处理。
2. 数字信号转模拟信号数字信号经过解调和重构处理,转换成模拟信号。
解调是指将数字信号转换成离散的模拟信号采样点。
重构是指对采样点进行插值和滤波处理,得到连续的模拟信号。
通过将数字信号转换成模拟信号,可以方便地进行放大和声音播放。
二、音频信号传输介质音频信号传输需要使用一种介质将声音信号从发送端传输到接收端。
根据传输距离的不同,常用的音频信号传输介质可以分为有线传输和无线传输。
1. 有线传输有线传输是通过电缆将音频信号传输到接收端。
常见的音频传输电缆包括同轴电缆和平衡电缆。
同轴电缆是将音频信号通过中心导体和外部屏蔽层传输,适用于较短距离的传输。
平衡电缆是将音频信号分为正负两个信号通过两根导线传输,并通过第三根导线传输相位信息,适用于较长距离的传输。
2. 无线传输无线传输是通过无线电波将音频信号传输到接收端。
常见的无线传输方式包括调频广播、蓝牙、红外线等。
调频广播是利用频率调制的方式将音频信号转换成无线电波进行传输。
蓝牙是一种短距离无线传输技术,适用于在近距离范围内传输音频信号。
红外线传输是利用红外线将音频信号转换成光信号进行传输,在家庭影音设备中常用。
RF、AV、S-Video、3RCA、VGA、HDMI1、 RF射频简称RF,射频就是射频电流,它是一种高频交流变化电磁波的简称。
每秒变化小于1000次的交流电称为低频电流,大于10000次的称为高频电流,而射频就是这样一种高频电流。
有线电视系统就是采用射频传输方式的。
2、AVAV最常见的音频、视频接口,通常为三根线一组,颜色分别为红色、白色、黄色,其中白色为左声道,红色为右声道,黄色为视频线,两端均为莲花头接头。
3、S-VideoS-Video,简称S端子。
S端子也是非常常见的端子,其全称是Separate Video,也称为SUPER VIDEO。
S-Video连接规格是由日本人开发的一种规格,S指的是“SEPARATE(分离)”,它将亮度和色度分离输出,避免了混合视讯讯号输出时亮度和色度的相互干扰。
S端子实际上是一种五芯接口,由两路视频亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。
4、3RCA【分为Y/Pb/Pr和Y/CbCr】色差分量接口称为分量视频接口,又叫3RCA。
把色度(C)信号里的蓝色差(b)、红色差(r)分开发送,其分辨率可达到720线以上。
其接口采用YPbPr和YCbCr两种标识。
前者表示逐行扫描色差输出,后者表示隔行扫描色差输出,一般利用3根信号线分别传送亮色和两路色差信号。
这3组信号分别是,亮度以Y标注,以及从三原色信号中的两种——蓝色和红色——去掉亮度信号后的色彩差异信号,分别标注为Pb和Pr,或者Cb和Cr,在三条线的接头处分别用绿、蓝、红色进行区别。
我们经常在投影机或高档影碟机上看到的,类似YUV、YCbCr、Y/B-Y/B-Y等等的接口标识,虽然标记方法与接头外形各有千秋,但都属于色差分量端口。
对于模拟视频信号来说,衰减是不可避免的现象,所以信号分离度越高的信号清晰度就越高。
色差输出就是把色度信号C分解为色差Cr和Cb,这样就避免了两路色差混合译码并再次分离的过程,也保持了色度信道的最大带宽,只需要经过反矩阵译码电路就可以还原为RGB三原色信号而成像,这就最大限度地缩短了视频源到显示器成像之间的视频信号信道,避免了因繁琐的传输过程所带来的影像失真,从而能够轻松实现720线以上高解析度、高清效果。
分量的效果要高于S端子,前者支持逐行信号输出而后者不支持。
5、VGAVGA(Video Graphics Array)是IBM在1987年随PS/2机一起推出的一种视频传输标准,具有分辨率高、显示速率快、颜色丰富等优点,在彩色显示器领域得到了广泛的应用。
6、HDMI高清晰度多媒体接口(英文:High Definition Multimedia Interface,HDMI)是一种数字化视频/音频接口技术,是适合影像传输的专用型数字化接口,其可同时传送音频和影音信号,最高数据传输速度为5Gbps。
同时无需在信号传送前进行数/模或者模/数转换。
HDMI可搭配宽带数字内容保护(HDCP),以防止具有著作权的影音内容遭到未经授权的复制。
HDMI所具备的额外空间可应用在日后升级的音视频格式中。
而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps,因此HDMI还有很大余量。
这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR。
目前液晶电视和等离子电视均有该接口。
标准S端子标准S端子连接线显卡上配置的9针增强S端子,可转接色差S端子(S-Video)是应用最普遍的视频接口之一,是一种视频信号专用输出接口。
常见的S端子是一个5芯接口,其中两路传输视频亮度信号,两路传输色度信号,一路为公共屏蔽地线,由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤,可有效防止亮度、色度信号复合输出的相互串扰,提高图像的清晰度。
一般DVD或VCD、TV、PC都具备S端子输出功能,投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。
S端子转接线2.VGA接口DVI接口正在被取代为VGA,图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写,信号类型为模拟类型,视频输出端的接口为15针母插座,视频输入连线端的接口为15针公插头。
VGA端子含红(R)、黄(G)、篮(B)三基色信号和行(HS)、场(VS)扫描信号。
VGA端子也叫D-Sub接口。
VGA接口外形象“D”,其具备防呆性以防插反,上面共有15个针孔,分成三排,每排五个。
VGA接口是显卡上输出信号的主流接口,其可与CRT显示器或具备VGA接口的电视机相连,VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号,其输出的信号已可和任何高清接口相貔美。
目前VGA接口不仅被广泛应用在了电脑上,投影机、影碟机、TV等视频设备也有很多都标配此接口。
很多投影机上还有BGA输出接口,用于视频的转接输出。
3.分量视频接口 3RCA3RCA延长线标准的3RCA接头线分量视频接口也叫色差输出/输入接口,又叫3RCA。
分量视频接口通常采用YPbPr和YCbCr两种标识。
分量视频接口/色差端子是在S端子的基础上,把色度(C)信号里的蓝色差(b)、红色差(r)分开发送,其分辨率可达到600线以上,可以输入多种等级讯号,从最基本的480i到倍频扫描的480P,甚至720P、1080i等等。
如显卡上YPbPr接口采用9针S端子(mini-DIN)然后通过色差输出线将其独立传输。
分量视频接口是一种高清晰数字电视专业接口(逐行色差YPbPr),可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。
目前可以在投影机或高档影碟机等家电上看到有YUV YCbCr Y/B-Y/B-Y等标记的接口标识,虽然其标记方法和接头外形各异但都是色差端口。
图12A VGA转3RCA线Y.Pb.Pr是逐行输入/输出,Y.Cb.Cr是隔行输入/输出。
分量视频接口与S 端子相比,要多传输PB、PR两种信号,避免了两路色差混合解码并再次分离的过程,避免了因繁琐的传输过程所带来的图像失真,保障了色彩还原的更准确,保证了信号间互不产生干扰,所以其传输效果优于S端子。
具有这个接口的投影机可以和提供这类输出的电脑、影碟机和DV等设备相连,并可连接数字电视机顶盒收看高画质的数字电视节目。
4.BNC接口标准的BNC线别于普通15针D-SUB标准接头的特殊显示器借口,或称RGB端子、5RCA (Red/Green/Blue/H-sync/V-sync,为了方便使用,日本一些厂商将RGBHV接口的接线柱做成了色差常用的RCA/俗称“莲花头”接头,而不是RGBHV常用的BNC/螺旋锁自锁紧形式)。
由RGB三原色信号及行同步、场同步五个独立信号接头组成。
BNC电缆有5个连接头用于接收红、绿、蓝、水平同步和垂直同步信号。
BNC 接头可以隔绝视频输入信号,使信号相互间干扰减少且信号频宽较普通D-SUB 大,可达到最佳信号响应效果。
可将数字信号传送至150/300M以上,模拟可传送300M以上。
通常用于工作站和同轴电缆连接的连接器,标准专业视频设备输入、输出等领域,投影机上也很常见。
5.标准视频输入接口(RCA)RCA插头RCA是莲花插座的英文简称,RCA输入输出是最常见的音视频输入和输出接口,也被称AV接口(复合视频接口),通常都是成对的,把视频和音频信号“分开发送”,避免了因为音/视频混合干扰而导致的图像质量下降。
但由于AV接口传输的仍是一种亮度/色度(Y/C)混合的视频信号,仍需显示设备对其进行亮/色分离和色度解码才能成像,这种先混合再分离的过程必然会造成色彩信号的损失,所以其目前主要被用在入门级音视频设备和应用上。
音频转RCA线6.DVI接口DVI接头示意图DVI转VGA的转接头DVI全称为Digital Visual Interface。
目前的DVI接口有两种,一为DVI-D(Digital,所谓纯数字)接口,只能接收数字信号,接口上只有3排8列共24个针脚,其中右上角的一个针脚为空,其不兼容模拟信号。
一为DVI-I (Inteface,通用接口可通过转接头兼容VGA信号)接口,可同时兼容模拟(其可以通过一个DVI-I转VGA转接头实现模拟信号的输出)和数字信号,目前多数显卡、液晶显示器、投影机皆采用这种接口。
DVI-I和DVI-D之间连接也需要转接线/转接头两种DVI接口的显卡接口相互之间不能直接连接使用。
如果播放设备采用的是DVI-D接口,而投影机是DVI-I接口,那么还需要另配一个DVI-D转DVI-I 的转接头或转接线才能正常连接。
DVI传输的是数字信号,数字图像信息不需经过任何转换,就会直接被传送到显示设备上,因此减少了数字→模拟→数字繁琐的转换过程,大大节省了时间,因此它的速度更快,有效消除拖影现象,而且使用DVI进行数据传输,信号没有衰减,色彩更纯净,更逼真,更能满足高清信号传输的需求。
7. HDMIHDMI的英文全称是“High Definition Multimedia”,中文的意思是高清晰度多媒体接口。
HDMI连接器共有两种,即19针的A类连接器和29针的B类连接器。
B类的外形尺寸稍大,支持双连接配置,可将最大传输速率提高一倍。
使用这两类连接器可以分别获得165MHz 及330MHz的像素时钟频率。
HDMI接口可以提供高达5Gbps的数据传输带宽,可以传送无压缩的音频信号及高分辨率视频信号。
同时无需在信号传送前进行数/模或者模/数转换,可以保证最高质量的影音信号传送。
HDMI在针脚上和DVI兼容,只是采用了不同的封装。
与DVI相比,HDMI可以传输数字音频信号,并增加了对HDCP的支持,同时提供了更好的DDC可选功能。
HDMI支持5Gbps 的数据传输率,最远可传输15米,足以应付一个1080P的视频和一个8声道的音频信号。
而因为一个1080P的视频和一个8声道的音频信号需求少于4GB/s,因此HDMI还有余量。
这允许它可以用一个电缆分别连接DVD播放器,接收器和PRR。
此外HDMI支持EDID,DDC2B,因此具有HDMI的设备具有“即插即用”的特点,信号源和显示设备之间会自动进行“协商”,自动选择最合适的视频/音频格式。
HDMI to DVI-D转接线应用HDMI的好处是只需要一条HDMI线,便可以同时传送影音信号,而不像现在需要多条线材来连接;同时,由于无线进行数/模或者模/数转换,能取得更高的音频和视频传输质量。
对消费者而言,HDMI技术不仅能提供清晰的画质,而且由于音频/视频采用同一电缆,大大简化了家庭影院系统的安装。
随着电视的分辨率逐步提升,高清电视越来越普及,HDMI接口主要就是用于传输高质量、无损耗的数字音视频信号到高清电视, 最高带宽达到5Gbps。
