视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

视频输入输出常用接口详解（TV，AV,s端子,YCbCrYPbPr,DIV,HDMI）视频输入输出常用接口详解(TV，AV,s端子,YCbCr/YPbPr,DIV,HDMI)2009-07-31 17:51TV接口TV输入接口TV 接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

S端子接口与S端子线与AV 接口相比，S端子不在对色度与亮度混合传输，这样就避免了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

但S-Video仍要将色度与亮度两路信号混合为一路色度信号进行成像，所以说仍然存在着画质损失的情况。

虽然S端子不是最好的，不过一般情况下AV信号为 640线，S端子可达到1024线，但是这需要由片源来决定。

视频输入输出常用接口介绍视频输入输出常用接口介绍随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。

所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。

但老期的接口信号还在继续使用，能过信号转换器就能达到更清晰的效果，比如：AV,S-VIDEO转VGA AV,S-VIDEO转HDMI，图像提升几倍，效果更好。

从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。

今天小编就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。

TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

YPbPr接口 :DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

S视频输入：S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4芯(不含音效) 或者扩展的7芯( 含音效)。

VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：是1999年由数字显示工作组DDWG(Digital Display Working Group)推出的接口标准，是Digital Visual Interface的缩写，其造型是一个24针的接插件，是专为LCD显示器这样的数字显示设备设计的。

DVI接口有多种规格，分为DVI-A、DVI-D和DVI-I。

DVI-A其实就是VGA接口标准，只是换汤不换药而已。

所以带有DVI接口的液晶显示器也并不一定就是真正的数字液晶显示器；DVI-D则实现了真正的数字信号传输。

而DVI-I通吃上述两个接口，当DVI-I接VGA设备时，就是起到了DVI-A的作用；当DVI-I 接DVI-D设备时，便起了DVI-D的作用。

为了兼容传统的模拟显示设备，现在的大部分显卡都采用了24只数字信号针脚和5只模拟信号针脚的DVI-I接口。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

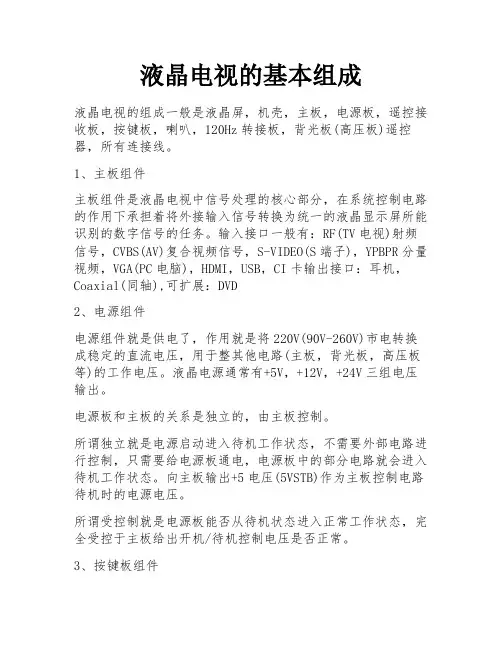

液晶电视的基本组成液晶电视的组成一般是液晶屏，机壳，主板，电源板，遥控接收板，按键板，喇叭，120Hz转接板，背光板(高压板)遥控器，所有连接线。

1、主板组件主板组件是液晶电视中信号处理的核心部分，在系统控制电路的作用下承担着将外接输入信号转换为统一的液晶显示屏所能识别的数字信号的任务。

输入接口一般有：RF(TV电视)射频信号，CVBS(AV)复合视频信号，S-VIDEO(S端子)，YPBPR分量视频，VGA(PC电脑)，HDMI，USB，CI卡输出接口：耳机，Coaxial(同轴),可扩展：DVD2、电源组件电源组件就是供电了，作用就是将220V(90V-260V)市电转换成稳定的直流电压，用于整其他电路(主板，背光板，高压板等)的工作电压。

液晶电源通常有+5V，+12V，+24V三组电压输出。

电源板和主板的关系是独立的，由主板控制。

所谓独立就是电源启动进入待机工作状态，不需要外部电路进行控制，只需要给电源板通电，电源板中的部分电路就会进入待机工作状态。

向主板输出+5电压(5VSTB)作为主板控制电路待机时的电源电压。

所谓受控制就是电源板能否从待机状态进入正常工作状态，完全受控于主板给出开机/待机控制电压是否正常。

3、按键板组件键盘组件通常由七个功能键组成。

用户可以通过该组件方便地操作液晶电视。

4、遥控接收板组件(IR BOARD)遥控接收板组件由工作指示灯和遥控接收头组成。

用户可以通过该组件使用遥控器方便地操作液晶电视并了解液晶电视的工作状态。

5、扬声器组件(喇叭)扬声器的功能是将电信号转换成声音。

纸盆扬声器通常用在电视机上锥形扬声器由永磁体、支架、定心支架、铜线音圈和振动模式折叠环锥形锥体组成。

电视机上一般采用全音喇叭(宽频喇叭)，F0=150Hz到20KHz，一般是用8欧10W到8欧15W功率的喇叭。

6、120Hz转接板120Hz转接板的作用是将主板给出的60Hz信号转换成120Hz 信号。

输入端口HDMI接口,S端子,AV接口,VGA接口,分量视频接口,TV输入,USB接口的对比VGA输入接口：VGA 接口采用非对称分布的15pin 连接方式，其工作原理：是将显存内以数字格式存储的图像( 帧) 信号在RAMDAC 里经过模拟调制成模拟高频信号，然后再输出到等离子成像，这样VGA信号在输入端(LED显示屏内) ，就不必像其它视频信号那样还要经过矩阵解码电路的换算。

从前面的视频成像原理可知VGA的视频传输过程是最短的，所以VGA 接口拥有许多的优点，如无串扰无电路合成分离损耗等。

DVI输入接口：DVI接口主要用于与具有数字显示输出功能的计算机显卡相连接，显示计算机的RGB信号。

DVI（Digital Visual Interface）数字显示接口，是由1998年9月，在Intel 开发者论坛上成立的数字显示工作小组（Digital Display Working Group简称DDWG），所制定的数字显示接口标准。

DVI数字端子比标准VGA端子信号要好，数字接口保证了全部内容采用数字格式传输，保证了主机到监视器的传输过程中数据的完整性（无干扰信号引入），可以得到更清晰的图像。

标准视频输入（RCA）接口：也称AV 接口，通常都是成对的白色的音频接口和黄色的视频接口，它通常采用RCA(俗称莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆与相应接口连接起来即可。

AV接口实现了音频和视频的分离传输，这就避免了因为音/视频混合干扰而导致的图像质量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C)混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和色度解码才能成像，这种先混合再分离的过程必然会造成色彩信号的损失，色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。

AV还具有一定生命力，但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。

视频接口我们经常在家里的电视机、各种播放器上，视频会议产品和监控产品的编解码器的视频输入输出接口上看到很多视频接口，这些视频接口哪些是模拟接口、哪些是数字接口，哪些接口可以传输高清图像等，下面就做一个详细的介绍。

目前最基本的视频接口是复合视频接口、S-vidio接口；另外常见的还有色差接口、VGA接口、接口、HDMI接口、SDI接口。

1、复合视频接口接口图：说明：复合视频接口也叫AV接口或者Video接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA插头（又叫梅花接口、RCA接口）组成的，其中的V接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R接口连接右声道声音信号，为红色插口。

评价：它是一种混合视频信号，没有经过RF射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、S-Video接口接口图：说明：S接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video连接规格是由日本人开发的一种规格，S指的是“SEPARATE （分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价：同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

音视频输入\输出信号格式与接口一、视频信号类型及接口在实际的工程技术中，随着视频清晰度的不断提高，从早期的RF信号开始，经历了AV、S-video、YCbCr\YPbPr、VGA、DVI、HDMI等各种信号类型。

1. RF：电视机上的TV接口又称RF射频输入接口，这是最早在电视机上出现的接口，用于接收从天线接收到的电视信号，目前在有线电视领域也是一个常用的接口。

RF信号是视频信号(CVBS)和音频信号(Audio)混合编码生成的一种高频调制信号(RF)，采用同轴电缆传输，由于音视频信号之间相互干扰较大，它的视频清晰度是视频信号中最低的，但采用75Ω阻抗的线材减少了阻抗不匹配和信号反射对于图像的影响，适合于长距离传输。

2. Video：这类接口通常与音频接口（Audio）一起称为AV接口，又称RCA接口（俗称莲花头），AV信号是对RF信号的改进，也是最常见的音视频连接方式。

一般来说，传输AV信号用三根信号线，传输Video信号的线头接口用黄色表示，音频信号分为左右声道分别用红色和白色表示。

AV信号的改进之处在于将视频信号和音频信号分离传输，在成像方面很大程度避免了视频与音频相互干扰对画质的影响，但由于Video信号依旧是将亮度信号和色度信号进行混合传输，因此，也称Composite复合视频端口，需要在终端显示设备上需要进行对亮度和色度的分离，色度、亮度的相互干扰以及分离过程造成的信号损失使得画面并不是特别出色，水平清晰度在300电视线左右。

目前，AV接口广泛用于电视与DVD连接，也是每台电视必备的接口之一。

3. S-video：称为S端子，是Super-Video(超级视频信号)或Separate-Video(分离视频信号)的简称。

S-video接口分别用两条75欧的同轴电缆传输模拟视频信号，一条电缆传送亮度信号，另一条电缆传送色度信号。

S-video与Video不同的是将亮度和色度信号分开传输，减少了影像在“分离”、“合成”转换过程中的信号损失，降低了设备内信号干扰而产生的图像失真，能够有效的提高画质的清晰程度。

电视常用接口（TV，AV,S-Video,YCbCr/PCbCr,VGA,Scart,DVI/HDMI）随着视频清晰度的不断提升，这也促使我们对高清视频产生了浓厚的兴趣，而如果要达某些清晰度的视频就需要配备相应的接口才能完全发挥其画质。

所以说视频接口的发展是实现高清的前提，从早期最常见且最古老的有线TV输入到如今最尖端的HDMI数字高清接口，前前后后真是诞生了不少接口。

从现在电视机背后的接口也能看出这点，背后密密麻麻且繁琐的接口让人第一眼看过去有点晕的感觉。

今天小编就将这些接口的名称与作用做一个全面解析，希望能对选购电视时为接口而烦恼的朋友起到帮助。

TV接口TV输入接口TV接口又称RF射频输入，毫无疑问，这是在电视机上最早出现的接口。

TV接口的成像原理是将视频信号(CVBS)和音频信号(Audio)相混合编码后输出，然后在显示设备内部进行一系列分离/ 解码的过程输出成像。

由于需要较多步骤进行视频、音视频混合编码，所以会导致信号互相干扰，所以它的画质输出质量是所有接口中最差的。

AV接口AV接口又称（RCARCA）可以算是TV的改进型接口，外观方面有了很大不同。

分为了3条线，分别为：音频接口（红色与白色线，组成左右声道）和视频接口（黄色）。

AV输入接口与AV线由于AV输出仍然是将亮度与色度混合的视频信号，所以依旧需要显示设备进行亮度和色彩分离，并且解码才能成像。

这样的做法必然对画质会造成损失，所以AV接口的画质依然不能让人满意。

在连接方面非常的简单，只需将3种颜色的AV线与电视端的3种颜色的接口对应连接即可。

总体来说，AV接口实现了音频和视频的分离传输，在成像方面可以避免音频与视频互相干扰而导致的画质下降。

AV接口在电视与DVD连接中使用的比较广，是每台电视必备的接口之一。

S端子S端子可以说是AV端子的改革，在信号传输方面不再将色度与亮度混合输出，而是分离进行信号传输，所以我们又称它为“二分量视频接口”。

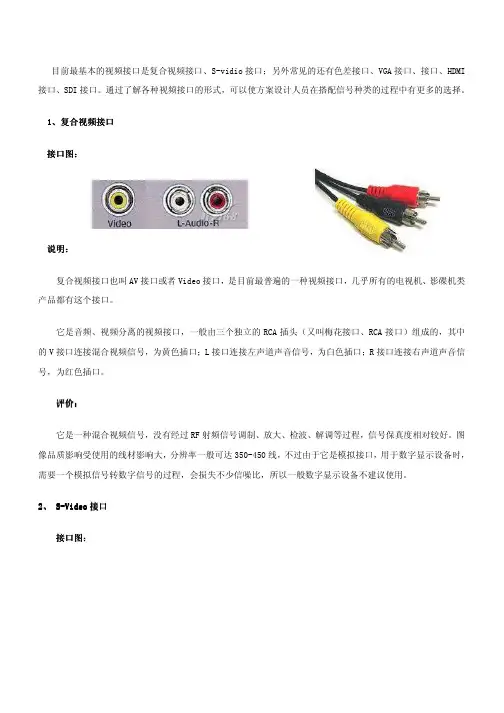

目前最基本的视频接口是复合视频接口、S-vidio 接口；另外常见的还有色差接口、VGA 接口、接口、HDMI 接口、SDI 接口。

通过了解各种视频接口的形式，可以使方案设计人员在搭配信号种类的过程中有更多的选择。

1、复合视频接口复合视频接口 接口图接口图：：说明说明：：复合视频接口也叫AV 接口或者Video 接口，是目前最普遍的一种视频接口，几乎所有的电视机、影碟机类产品都有这个接口。

它是音频、视频分离的视频接口，一般由三个独立的RCA 插头（又叫梅花接口、RCA 接口）组成的，其中的V 接口连接混合视频信号，为黄色插口；L 接口连接左声道声音信号，为白色插口；R 接口连接右声道声音信号，为红色插口。

评价评价：：它是一种混合视频信号，没有经过RF 射频信号调制、放大、检波、解调等过程，信号保真度相对较好。

图像品质影响受使用的线材影响大，分辨率一般可达350-450线，不过由于它是模拟接口，用于数字显示设备时，需要一个模拟信号转数字信号的过程，会损失不少信噪比，所以一般数字显示设备不建议使用。

2、 S S--Video 接口接口 接口图接口图：：说明说明：：S 接口也是非常常见的接口，其全称是Separate Video，也称为SUPER VIDEO。

S-Video 连接规格是由日本人开发的一种规格，S 指的是“SEPARATE（分离）”，它将亮度和色度分离输出，避免了混合视讯讯号输出时亮度和色度的相互干扰。

S 接口实际上是一种五芯接口，由两路视亮度信号、两路视频色度信号和一路公共屏蔽地线共五条芯线组成。

评价评价：：同AV 接口相比，由于它不再进行Y/C 混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。

但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。

视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S发布: 2011-8-30 | 作者: —— | 来源:zhouyaobang| 查看: 967次 | 用户关注：视频输出端口介绍(HDMI、DVI、VGA、RGB、分量、S端子、USB接口)1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

音视频输入\输出信号格式与接口2010-10-27 09:15一、视频信号类型及接口我们在《音视频系统工程基础》课程中已经对音视频系统中各类常见信号接口的知识进行了学习，接下来，我们对各类信号，尤其是视频信号进行比较分析。

在实际的工程技术中，随着视频清晰度的不断提高，从早期的RF信号开始，经历了AV、S-video、YCbCr\YPbPr、VGA、DVI、HDMI等各种信号类型。

1. RF：电视机上的TV接口又称RF射频输入接口，这是最早在电视机上出现的接口，用于接收从天线接收到的电视信号，目前在有线电视领域也是一个常用的接口。

RF信号是视频信号(CVBS)和音频信号(Audio)混合编码生成的一种高频调制信号(RF)，采用同轴电缆传输，由于音视频信号之间相互干扰较大，它的视频清晰度是视频信号中最低的，但采用75Ω阻抗的线材减少了阻抗不匹配和信号反射对于图像的影响，适合于长距离传输。

2. Video：这类接口通常与音频接口（Audio）一起称为AV接口，又称RCA接口（俗称莲花头），AV 信号是对RF信号的改进，也是最常见的音视频连接方式。

一般来说，传输AV信号用三根信号线，传输Video信号的线头接口用黄色表示，音频信号分为左右声道分别用红色和白色表示。

AV信号的改进之处在于将视频信号和音频信号分离传输，在成像方面很大程度避免了视频与音频相互干扰对画质的影响，但由于Video信号依旧是将亮度信号和色度信号进行混合传输，因此，也称Composite复合视频端口，需要在终端显示设备上需要进行对亮度和色度的分离，色度、亮度的相互干扰以及分离过程造成的信号损失使得画面并不是特别出色，水平清晰度在300电视线左右。

目前，AV接口广泛用于电视与DVD连接，也是每台电视必备的接口之一。

3. S-video：称为S端子，是Super-Video(超级视频信号)或Separate-Video(分离视频信号)的简称。

液晶电视RF1路AV1路S端子1路VGA1路YPbpr1路HDMI1路是什么意思？各接口接什么设备。

详细RF：射频接口，用来插有线电视的信号线。

AV：视频和音频信号接口，较多用于DVD和电视机连接、数字电视机顶盒与电视机连接、DVD音频与家庭影院功放连接。

S端子：视频信号接口，比AV接口传输质量高，一般用于DVD和电视机、电脑显卡和电视机等连接。

VGA：模拟信号视频接口，一般用于电脑显卡与显示器的连接，也可以用于电脑和平板电视机的连接。

YPbpr：分量视频和音频接口，比AV接口的传输质量好，与S端子差不多，但是传输方式不同，用处同AV接口和S端子接口，一般用的比较少。

HDMI：数字信号视频和音频接口，因为一组线里包含视频和音频，所以也叫多媒体接口，一般用于电视机和数字播放设备例如蓝光DVD的连接，有的电脑的高级显卡也有这种接口，是连接电脑和电视机的最佳接口。

在色差输入的标注方面，每个产品的写法都可能不一样。

有的产品上标注“Y CB CR”表示可接受隔行色差信号，而“Y PB PR”表示逐行色差信号或者HDTV色差信号，而“Y CB/PB CR/PR”表示可自动识别隔行/逐行色差信号。

你应该以产品的实际说明为准来判断设备可接受的格式，而不是“写”了什么。

在专业领域了，“Y CB CR”表示数字色差信号而不是模拟色差信号。

YPbPr是模拟信号，YCbCr是数字信号，详细的解释如下，偷一下懒，不翻译了。

HDMI（高清晰多媒体接口）是惟一一个支持工业、非压缩、全数字视频和音频的接口S端子指能输入或输出Y信号和C信号的接口，可以提高图像清晰度AV端子指多组音频（Audio）/视频video输入/输出接口VGA接口就是显卡上输出模拟信号的接口分量视频接口你从字面上理解一下就是综合接口的集合TV接口电视接口DVI接口一样高清晰的视频接口用于液晶显示器或平板电视等等D-Sub接口和VGA接口是一样的含义YPbPr接口业界推崇的最为标准的高清晰数字视频接口。

视频接口大全(HDMI、DVI、VGA、RGB、分量、S端子、USB接口) 1.S端子标准S端子标准S端子连接线音频复合视频S端子色差常规连接示意图S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。

常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。

一般DVD或VCD、TV、PC都具备S端子输出功能，投影机可通过专用的S端子线与这些设备的相应端子连接进行视频输入。

显卡上配置的9针增强S端子，可转接色差S端子转接线欧洲插转色差、S端子和AV与电脑S端子连接需使用专用线，如VIVO线2.VGA接口DVI接口正在取代VGA，图为DVI转VGA的转接头VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。

VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。

VGA 端子也叫D-Sub接口。

VGA接口外形象“D”，其具备防呆性以防插反，上面共有15个针孔，分成三排，每排五个。

VGA接口是显卡上输出信号的主流接口，其可与CRT显示器或具备VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。

VGA转DVI线，可用在没有VGA接口的设备上目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。

很多投影机上还有BGA输出接口，用于视频的转接输出。

3.分量视频接口3RCA连接线标准的3RCA线头分量视频接口也叫色差输出/输入接口，又叫3RCA。

S-Video具体英文全称叫Separate Video，为了达到更好的视频效果，人们开始探求一种更快捷优秀、清晰度更高的视频传输方式，这就是当前如日中天的S-Video(也称二分量视频接口)，Separate Video 的意义就是将Video 信号分开传送，也就是在AV接口的基础上将色度信号C 和亮度信号Y进行分离，再分别以不同的通道进行传输，它出现并发展于上世纪90年代后期通常采用标准的4 芯(不含音效) 或者扩展的7 芯( 含音效)。

带S-Video接口的视频设备( 譬如模拟视频采集/ 编辑卡电视机和准专业级监视器电视卡/电视盒及视频投影设备等) 当前已经比较普遍，同AV 接口相比由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且由于使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大提高了图像的清晰度，但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb 和Cr 进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) ，而且由于Cr Cb 的混合导致色度信号的带宽也有一定的限制，所以S -Video 虽然已经比较优秀但离完美还相去甚远，S-Video虽不是最好的，但考虑到目前的市场状况和综合成本等其它因素，它还是应用最普遍的视频接口之一。

（S端子又可以分为三种1．普通S端子最下面的5针型D端子是标准的S端子类型，也是通用的一种规格。

除了显卡外电视机以及DVD等视频源上都是这种接口。

2．增强型S端子中间的那个明显比下面5针的接口多了2个针孔，原先许多ATi原厂的Radeon都是采用的这种接口(上图中间的显卡就是一张原厂的7500)，这种7针接口并飞标准接口，这样就决定了不同厂家的7针接口有可能在多出的2针的定义上有所不同。

不过除了多出的2针外，7针接口兼容5针标准接头，我们也能使用5针连线。
