汽车悬架哪种好？麦弗逊式独⽴悬架多连杆式双叉臂式双横臂式TAG：麦弗逊式独⽴悬架多连杆式独⽴悬架双叉臂式独⽴悬架（双连杆式，双摇臂式，双A臂式）双横臂式悬架拖曳臂式悬挂扭⼒梁式悬挂 ⼤多车型的前悬都为麦弗逊形式，虽然麦弗逊式悬挂技术含量并不⾼，但其是⼀种经久耐⽤的独⽴悬架，具有很强的道路适应能⼒。
多连杆式独⽴悬架的整体效果相对更优秀，由于成本较⾼，四轮多连杆的车屈指可数，⼤多数出于成本考虑⽤了前麦弗逊式悬挂。
麦弗逊式悬挂是当今世界⽤的最⼴泛的轿车前悬挂之⼀。
麦弗逊式悬挂由螺旋弹簧、减震器、三⾓形下摆臂组成，绝⼤部分车型还会加上横向稳定杆。
主要结构简单的来说就是螺旋弹簧套在减震器上组成，减震器可以避免螺旋弹簧受⼒时向前、后、左、右偏移的现象，限制弹簧只能作上下⽅向的振动，并可以⽤减震器的⾏程长短及松紧，来设定悬挂的软硬及性能。
麦弗逊式悬挂结构简单，所以它轻量、响应速度快。
并且在⼀个下摇臂和⽀柱的⼏何结构下能⾃动调整车轮外倾⾓，让其能在过弯时⾃适应路⾯，让轮胎的接地⾯积最⼤化，虽然麦弗逊式悬架并不是技术含量很⾼的悬架结构，但麦弗逊式悬挂在⾏车舒适性上的表现还是令⼈满意，不过由于其构造为直筒式，对左右⽅向的冲击缺乏阻挡⼒，抗刹车点头作⽤较差，悬挂刚度较弱，稳定性差，转弯侧倾明显。
需要特别说明的是作为超级跑车的保时捷911也采⽤了麦弗逊式前悬挂，这⾜以证明这款悬挂具有⼴泛的适应性。
连杆⽀柱式悬架则是由麦弗逊式悬挂⽽衍⽣出来的悬挂，⼀般出现在后悬架中，它的下部不再是A臂，⽽是两根平⾏连杆和⼀根纵向拉杆。
由于麦弗逊式悬挂先天性的侧向⽀撑不⾜，由此很多⼚家通过各种调整和变化以加强其侧向⽀撑的能⼒。
连杆⽀柱式独⽴悬挂其实是麦弗逊式的⼀个变种，结构特性与麦弗逊是完全相同的。
这种悬挂与前⾯所说的标准多连杆最⼤的差别在于，车轮上端不再有连杆作为⽀撑，⽆法与标准多连杆式相提并论。
这种结构也⽆法实现多连杆式悬挂那么精准的定位和调校，因此它与标准多连杆式是⽆法相提并论的。
汽车底盘悬架是指连接车身和车轮之间的一系列装置，主要作用是传递作用在车轮和车身之间的力和力扭，并且缓冲由不平路面传给车架或车身的冲击力，以保证汽车能平顺地行驶。
下面是几种常见的汽车底盘悬架类型：
- 麦弗逊式独立悬架：麦弗逊式独立悬架是当今世界用的最广泛的轿车前悬挂之一，其主要结构由螺旋弹簧、减震器、三角形下摆臂组成，绝大部分车型还会加上横向稳定杆。
它的优点是结构简单、占用空间小、响应较快、制造成本低，但缺点是稳定性不佳，抗侧倾和制动点头能力较弱。
- 双叉臂式独立悬架：双叉臂式独立悬架拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。
其优点是侧向支撑好、抓地力强、路感清晰，但缺点是制造成本高、悬架定位参数设定复杂。
- 多连杆式独立悬架：多连杆式独立悬架是由连杆，减震器和弹性元件组成的，它的优点是舒适性好、操控性好、结构简单，但缺点是占用空间大、成本高、高速稳定性较差。
- 扭力梁式非独立悬架：扭力梁式非独立悬架是由两个纵摆臂和一个横梁组成的，其优点是结构简单、占用空间小、成本低，但缺点是舒适性较差、操控性较差、抗侧倾能力较弱。
不同类型的汽车底盘悬架具有不同的特点，在选择汽车底盘悬架时，要根据车辆的用途、行驶环境等因素进行综合考虑。
双横臂独立悬架设计摘要双横臂式独立悬架，是一种车轮在汽车横向平面内摆动的独立悬架，这种独立悬架被广泛应用在轿车前轮上。
双横臂式独立悬架按上、下横臂是否等长，又分为等长双横臂式和不等长双横臂式两种悬架。
等长双横臂式悬架在车轮上下跳动时，能保持主销倾角不变，但轮距变化大(与单横臂式相类似)，造成轮胎磨损严重，现已很少用。
对于不等长双横臂式悬架，只要适当选择、优化上下横臂的长度，并通过合理的布置，就可以使轮距及前轮定位参数变化均在可接受的限定范围内，这种结构有利于减少轮胎磨损，提高汽车行驶平顺性和方向稳定性，保证汽车具有良好的行驶稳定性。
目前不等长双横臂式悬架已广泛应用在轿车的前后悬架上，部分运动型轿车及赛车的后轮也采用这一悬架结构。
本次课题设计根据悬架系统设计的基本要求和给定的参数，完成了双横臂独立悬架的设计。
关键词:汽车；双横臂独立悬架；螺旋弹簧；减振器The design of double-wishbone independent suspensionAbstractDouble wishbone-type independent suspension, of which the wheels swing in a horizontal plane in the car, an independent suspension that has been widely used in cars on the front.Double wishbone-type independent suspension in accordance with the upper and lower arm length, etc. are also divided into equal length double wishbone and a long range two-type double wishbone suspension. Such as long double wishbone suspension in the wheel up and down beat, the kingpin inclination to maintain the same, but changes in Tread large (with a single arm is similar), resulting in severe tire wear, is now seldom used. The length double wishbone suspension, as long as the appropriate choice, to optimize the length of upper and lower arm, and a reasonable layout, you can make Tread and the front wheel alignment parameters are within acceptable limits the scope of this structure helps to reduce tire wear and improve vehicle ride comfort and directional stability, and ensure the car has a good driving stability. The current length double wishbone suspension has been widely used in the front and rear suspension cars, some sports and racing cars of the rear wheel is also used in this suspension structure.The subject of the design of suspension system design complete a double wishbone- independent suspension design in accordance with the basic requirements and the given parameters .Keywords: Vehicle; Double-wishbone suspension; Coil spring; Shock absorbers目录摘要 (I)Abstract (II)绪论 (1)第一章悬架概述 (2)1.1 悬架设计的要求 (3)1.2 悬架对汽车性能的影响 (3)1.2.1 悬架对汽车行驶平顺性的影响 (3)1.2.2 悬架对汽车行驶稳定性的影响 (5)第二章独立悬架及弹性元件的结构形式与分析 (7)2.1 独立悬架的结构型式与分析 (7)2.2 弹性元件的特定分析比较 (8)第三章螺旋弹簧悬架设计 (10)3.1 悬架基本参数的选定 (10)3.1.1 悬架静挠度 (10)3.1.2 上下横臂长度的确定 (11)3.1.3 簧载质量的确定 (11)3.1.4 其他参数的确定 (11)3.2 螺旋弹簧的选择 (12)3.3 减振器的选择 (14)3.3.1 减振器类型的选择 (14)3.3.2 减振器主要参数的选择 (15)3.4 接头 (17)谢辞 (19)参考文献 (20)附录A外文翻译-原文部分 (21)附录B 外文翻译-译文部分 (36)附录C 实体图 (46)绪论随着社会经济和物质文化生活水平的提高，人们对汽车行驶的平顺性、操纵稳定性及安全性提出了愈来愈高的要求。
汽车悬挂系统结构原理图解Post by：2010-10-419:48:00什么是悬挂系统舒适性是轿车最重要的使用性能之一。
舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。
所以，汽车悬架是保证乘坐舒适性的重要部件。
同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。
因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。
汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。
汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。
它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。
保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。
悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。
由此可见悬架系统在现代汽车上是重要的总成之一。
一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。
弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。
减振器用来衰减由于弹性系统引起的振动，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。
导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。
种类有单杆式或多连杆式的。
钢板弹簧作为弹性元件时，可不另设导向机构，它本身兼起导向作用。
独立悬挂的分类独立悬挂是一种常见的汽车悬挂系统，它与传统的刚性桥式悬挂相比，具有更好的舒适性和驾驶稳定性。
在本文中，我们将对独立悬挂进行分类，并探讨其优缺点以及应用场景。
一、前置独立悬挂前置独立悬挂是指汽车前轮采用独立悬挂系统的形式。
这种悬挂系统常见于小型轿车和跑车中，因为它可以提供更好的转向性能和驾驶舒适性。
前置独立悬挂通常采用麦弗逊式或双叉臂式结构。
1. 麦弗逊式前置独立悬挂麦弗逊式前置独立悬挂是一种简单而有效的设计。
它由一个上下两个支柱组成，其中上支柱固定在车身上，下支柱则通过球铰连接到轮毂上。
麦弗逊式前置独立悬挂可以提供良好的行驶稳定性和转向响应，并且相对较为经济实惠。
2. 双叉臂式前置独立悬挂双叉臂式前置独立悬挂通常用于高性能跑车中。
它由上下两个控制臂和一个转向杆组成，可以提供更好的悬挂调整性能和驾驶稳定性。
与麦弗逊式前置独立悬挂相比，双叉臂式前置独立悬挂更为复杂，但也更加高效。
二、后置独立悬挂后置独立悬挂是指汽车后轮采用独立悬挂系统的形式。
这种悬挂系统通常用于高性能跑车和越野车中，因为它可以提供更好的行驶稳定性和通过性。
后置独立悬挂通常采用多连杆式或者麦弗逊式结构。
1. 多连杆式后置独立悬挂多连杆式后置独立悬挂由多个控制臂组成，可以提供更好的行驶稳定性和转向响应。
这种设计通常用于高端跑车中，并且需要较高的维护成本。
2. 麦弗逊式后置独立悬挂麦弗逊式后置独立悬挂是一种简单而经济实惠的设计。
它由一个支柱和一个控制臂组成，可以提供良好的行驶稳定性和转向响应。
这种设计通常用于小型轿车和SUV中。
三、优缺点独立悬挂相对于传统的刚性桥式悬挂具有以下优点：1. 更好的舒适性：独立悬挂可以更好地吸收路面颠簸，提供更加舒适的驾驶体验。
2. 更好的行驶稳定性：独立悬挂可以提供更好的行驶稳定性和转向响应，使得汽车在高速行驶时更加安全。
3. 更高的通过性：后置独立悬挂可以提供更高的通过性，使得越野车在崎岖路面上行驶更加顺畅。
在常见的集中独立悬挂结构中，双叉臂式悬架被公认是操控性最出色一种，绝大多数的性能跑车乃至于F1赛车使用的都是双叉臂的悬架结构。
那么下面就带大家一起了解一下这种最具有运动基因的悬挂形式。
历史及概述：由于叉臂长的很像许愿骨，所以得名（双愿骨式悬架）双叉臂悬挂也叫做双A臂悬挂或者双摇臂悬挂，属于双横臂悬架中的一种，英文名为double wishbone suspension（双愿骨式悬架），这个名字据说来源于西方圣诞节上一种吃火鸡的习俗，当人们开始吃的时候，首先要对火鸡身上一根V字形的骨头许愿，而这根骨头就叫许愿骨（Wish bone）。
而因为在双叉臂悬架结构中的A臂或者是V臂和许愿骨的形状非常相似，故得名双愿骨（double wishbone）式悬架。
packard 120是首款使用了双叉臂悬挂的量产车双叉臂悬架最早出现于上世纪30年代，当时的方程式赛车已经开始使用类似双叉臂的悬挂结构，而1935年，来自美国底特律的汽车制造商packard在旗下车型packard 120上首次使用了双叉臂悬挂，作为当时豪华汽车的代表，pachard创造性的在量产车上首次使用了这种结构复杂的悬架，从而提升车辆的操控性能。
时至今日，双叉臂悬挂仍旧在除了各种性能跑车、豪华轿车和大型SUV上广泛使用。
关于双叉臂悬架起源的误区相似的结构让不少人误以为双叉臂悬挂来源于麦弗逊悬挂此前，在网络上流传着一种错误的说法，认为双叉臂悬挂的灵感来自于麦弗逊悬挂，是由麦弗逊悬挂改进得来的。
这个说法的根据就是双叉臂悬挂和麦弗逊悬挂都拥有相似的A字形下摆臂和支柱式减震器的结构，所不同的是双叉臂结构在减震器上方还增加了连接车轮的A臂。
不过在事实上，双叉臂悬挂和麦弗逊悬挂并没有任何亲缘关系。
为何这么说呢？前面我们说过，早在上世纪30年代，双叉臂悬挂就已经开始在赛车运动上大量使用，而1935年则首次被使用在了量产的商品车上，而麦弗逊悬挂开始研发的时间为上世纪30年代中期，其设计灵感则是来源于飞机的起落架，而首次出现在商品车上则是在1949年的福特Vedette上。
双叉臂式独立悬架双叉臂式独立悬架是一种常见于汽车和摩托车等交通工具上的悬挂系统。
它采用了两个「叉臂」来连接车轮与车身，实现了车轮独立运动，并能够同步对路面不平进行响应。
这种悬架系统的设计具有很多优点，可以提高车辆的操控性、乘坐舒适性和行驶稳定性等。
本文将对双叉臂式独立悬架的结构特点、工作原理和应用等方面进行详细介绍。
首先，让我们来了解一下双叉臂式独立悬架的结构特点。
这种悬挂系统由两根独立的叉臂组成，每个叉臂都与车轮连接，并通过球接头与车身相连。
叉臂的形状通常呈现出「叉」字形，一段连接车轮，一段连接车身。
这种结构使车轮能够独立自由地运动，无论是上下振动还是左右转向，车身都不会受到太大的干扰，从而提供了更好的悬挂效果。
双叉臂式独立悬架的工作原理基于减震器和弹簧的作用。
减震器通常位于叉臂的上端，起到减震和改善车辆行驶稳定性的作用。
它通过控制减震阻尼来调节车轮的上下运动，保持车身在不同路面情况下的平稳性。
而弹簧则起到支撑和缓冲的作用，使车轮能够更好地适应路面不平，并吸收和分散来自路面的冲击力。
双叉臂式独立悬架的优点之一是可以提高车辆的操控性。
由于每个车轮都可以独立运动，车辆在转弯时能够更好地适应不同的路面情况，从而提供更好的操控性能和稳定性能。
此外，双叉臂式独立悬架还可以有效地减少车身的侧倾和横向滑移，提高了车辆的稳定性和安全性。
双叉臂式独立悬架还可以提供良好的乘坐舒适性。
它能够有效地减少来自路面的震动和冲击力传递到车身上，使乘坐者感受到更加平稳和舒适的行驶体验。
这对于长时间行驶或者路况较差的地区尤为重要，可以减少疲劳感，提高驾乘者的舒适度。
双叉臂式独立悬架由于其结构和工作原理的优点，广泛应用于各种类型的交通工具上。
在汽车上，特别是高性能和豪华车型中，双叉臂式独立悬架被广泛采用。
它能够提供更好的操控性和乘坐舒适性，满足车主对于驾驶品质的要求。
同时，在摩托车领域，双叉臂式独立悬架也是常见的悬挂系统之一。
它可以提供稳定的悬挂性能，并提高摩托车的操控性和驾驶舒适度。
双横臂式独立悬架。
上下两摆臂不等长，选择长度比例合适，可使车轮和主销的角度及轮距变化不大。
这种独立悬架被广泛应用在轿车前轮上。
双横臂的臂有做成A字形或V字形，V形臂的上下2个V形摆臂以一定的距离，分别安装在车轮上，另一端安装在车架上。
不等臂双横臂上臂比下臂短。
当汽车车轮上下运动时，上臂比下臂运动弧度小。
这将使轮胎上部轻微地内外移动，而底部影响很小。
这种结构有利于减少轮胎磨损，提高汽车行驶平顺性和方向稳定性。
（先上传22张）麦弗逊式悬架『典型的麦弗逊式前悬挂示意图』麦弗逊式悬挂结构简单所以它轻量、响应速度快。
并且在一个下摇臂和支柱的几何结构下能自动调整车轮外倾角，让其能在过弯时自适应路面，让轮胎的接地面积最大化，虽然麦弗逊式悬架并不是技术含量很高的悬架结构，但麦弗逊式悬挂在行车舒适性上的表现还是令人满意，不过由于其构造为直筒式，对左右方向的冲击缺乏阻挡力，抗刹车点头作用较差，悬挂刚度较弱，稳定性差，转弯侧倾明显。
双叉臂式独立悬架•从结构上来看，双叉臂式悬架和麦弗逊式悬架有着紧密的血缘关系，它们的共同点为：下控制臂都由一根V字形或A字形的叉形控制臂构成，液压减震器充当支柱支撑整个车身。
不同处则在于双叉臂式悬架多了一根连接支柱减震器的上控制臂，这样一来有效增强了悬架整体的可靠性和稳定性。
通用悍马H3的双叉臂前悬（能承受住越野时崎岖路面对底盘的强大冲击）•其实双叉臂式悬架还有一个有趣的名字——双愿骨式悬架（Doublewishbone）。
据说这个有趣的名字来源于西方圣诞节上人们喜欢吃的一种火鸡的骨头，当人们开始吃的时候要对火鸡身上一根类似V字形的骨头许愿，而这根骨头就叫愿骨（Wishbone）。
因为在双叉臂悬架结构中有两根“愿骨”，故得名双愿骨式悬架。
•双叉臂式悬架构造较为复杂，不过这却使车轮拥有更好的贴地性•在文章开头我们已经提到了，双叉臂悬架的灵感来源于麦弗逊式悬架。
从结构上来看，麦弗逊悬架只有一根下控制臂和一根支柱式减震器，结构上的最简单化使它的组成部件通常要一专多能。
在常见的几种独立悬挂结构中，双叉臂式悬架被公认是操控性最出色一种，绝大多数的性能跑车乃至于F1赛车使用的都是双叉臂的悬架结构。
那么下面车168就带大家一起了解一下这种最具有运动基因的悬挂形式。
历史及概述：由于叉臂长的很像许愿骨，所以得名double wishbone suspension（双愿骨式悬架）双叉臂悬挂也叫做双A臂悬挂或者双摇臂悬挂，属于双横臂悬架中的一种，英文名为double wishbone suspension（双愿骨式悬架），这个名字据说来源于西方圣诞节上一种吃火鸡的习俗，当人们开始吃的时候，首先要对火鸡身上一根V字形的骨头许愿，而这根骨头就叫许愿骨（Wish bone）。
而因为在双叉臂悬架结构中的A臂或者是V臂和许愿骨的形状非常相似，故得名双愿骨（double wishbone）式悬架。
packard 120是首款使用了双叉臂悬挂的量产车双叉臂悬架最早出现于上世纪30年代，当时的方程式赛车已经开始使用类似双叉臂的悬挂结构，而1935年，来自美国底特律的汽车制造商packard在旗下车型packard 120上首次使用了双叉臂悬挂，作为当时豪华汽车的代表，pachard创造性的在量产车上首次使用了这种结构复杂的悬架，从而提升车辆的操控性能。
时至今日，双叉臂悬挂仍旧在除了各种性能跑车、豪华轿车和大型SUV上广泛使用。
关于双叉臂悬架起源的误区相似的结构让不少人误以为双叉臂悬挂来源于麦弗逊悬挂（左：麦弗逊；右：双叉臂）此前，在网络上流传着一种错误的说法，认为双叉臂悬挂的灵感来自于麦弗逊悬挂，是由麦弗逊悬挂改进得来的。
这个说法的根据就是双叉臂悬挂和麦弗逊悬挂都拥有相似的A 字形下摆臂和支柱式减震器的结构，所不同的是双叉臂结构在减震器上方还增加了连接车轮的A臂。
不过在事实上，双叉臂悬挂和麦弗逊悬挂并没有任何亲缘关系。
为何这么说呢？前面我们说过，早在上世纪30年代，双叉臂悬挂就已经开始在赛车运动上大量使用，而1935年则首次被使用在了量产的商品车上，而麦弗逊悬挂开始研发的时间为上世纪30年代中期，其设计灵感则是来源于飞机的起落架，而首次出现在商品车上则是在1949年的福特Vedette上。
汽车悬挂系统结构原理图解系统结构, 汽车, 原理, 图解, 悬挂汽车悬挂系统结构原理图解教程什么是悬挂系统舒适性是轿车最重要的使用性能之一。
舒适性与车身的固有振动特性有关，而车身的固有振动特性又与悬架的特性相关。
所以，汽车悬架是保证乘坐舒适性的重要部件。
同时，汽车悬架做为车架(或车身)与车轴(或车轮)之间作连接的传力机件，又是保证汽车行驶安全的重要部件。
因此，汽车悬架往往列为重要部件编入轿车的技术规格表，作为衡量轿车质量的指标之一。
汽车车架（或车身）若直接安装于车桥（或车轮）上，由于道路不平，由于地面冲击使货物和人会感到十分不舒服，这是因为没有悬架装置的原因。
汽车悬架是车架（或车身）与车轴（或车轮）之间的弹性联结装置的统称。
它的作用是弹性地连接车桥和车架（或车身），缓和行驶中车辆受到的冲击力。
保证货物完好和人员舒适；衰减由于弹性系统引进的振动，使汽车行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力（牵引力和制动力）和侧向反力以及这些力所造成的力矩作用到车架（或车身）上，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。
悬架结构形式和性能参数的选择合理与否，直接对汽车行驶平顺性、操纵稳定性和舒适性有很大的影响。
由此可见悬架系统在现代汽车上是重要的总成之一。
一般悬架由弹性元件、导向机构、减振器和横向稳定杆组成。
弹性元件用来承受并传递垂直载荷，缓和由于路面不平引起的对车身的冲击。
弹性元件种类包括钢板弹簧、螺旋弹簧、扭杆弹簧、油气弹簧、空气弹簧和橡胶弹簧。
减振器用来衰减由于弹性系统引起的振，减振器的类型有筒式减振器，阻力可调式新式减振器，充气式减振器。
导向机构用来传递车轮与车身间的力和力矩，同时保持车轮按一定运动轨迹相对车身跳动，通常导向机构由控制摆臂式杆件组成。
种类有单杆式或多连杆式的。
汽车悬架的分类
悬架系统按结构型式总体可以分为非独立悬架和独立悬架两大类。
汽车常见的悬架类型主要有纵置板簧式、纵臂扭转梁式非独立悬架以及麦弗逊式、双叉臂式、多连杆式独立悬架。
1、纵置板簧式非独立悬架：这种悬架就是在大货车上常见的钢板弹簧，它兼起减振与导向的作用，结构非常简单。
2、纵臂扭转梁式非立悬架：纵臂扭转梁式非立悬架是专为后轮设计的悬架结构，多数A级以下和低端SUV车型的后悬一般都采用了这种结构的悬架系统。
3、麦弗逊式独立悬架：麦弗逊悬架是目前使用最广泛的悬架类型，它主要由螺旋弹簧、减震器、三角形下摆臂组成。
它的运动特性是车轮只能沿主销上下跳动，而不能左右运动。
4、双叉臂式独立悬架：双叉臂式独立悬架在一些运动型车型上应用的比较多，它主要由两个三点式杆件加一个两点式杆件构成，两个横臂可以吸收横向上的力，支柱则主要承担车身重量，两个叉臂的顶点负责转向。
5、多连杆式独立悬架：多连杆独立悬架又可分为多连杆前悬架和多连杆后悬架系统。
其中前悬架一般为3连杆或4连杆式独立悬架；后悬架则一般为4连杆或5连杆式后悬
架系统，其中5连杆式后悬架应用较为广泛。
汽车悬架的分类及特点汽车悬架是连接车身和车轮的重要部件，它的主要功能是减震、支撑车身，保证车辆在行驶过程中的稳定性和平稳性。
根据悬架的结构和工作原理的不同，可以将汽车悬架分为独立悬架和非独立悬架两大类。
一、独立悬架独立悬架又称为独立式悬架，是指车辆的每个车轮都有独立的悬挂系统，彼此之间没有直接的连接。
独立悬架的特点是每个车轮都能够独立地对路面的不平进行响应，因此它能够提供更好的悬挂性能和行驶舒适性。
1. 麦弗逊式悬架：麦弗逊式悬架是一种常见的独立悬架形式，它通过弹簧和减震器支撑车身，保持车轮与车身的相对位置。
麦弗逊式悬架具有结构简单、可靠性高的特点，适用于大多数中低档轿车。
2. 双叉臂式悬架：双叉臂式悬架是一种运动性能较好的独立悬架形式，它通过两条弯曲的臂杆连接车轮和车身，可以提供较好的悬挂刚度和稳定性。
双叉臂式悬架常用于高档轿车和跑车。
3. 多连杆式悬架：多连杆式悬架是一种复杂的独立悬架形式，它通过多条连杆连接车轮和车身，可以提供更好的悬挂性能和操控稳定性。
多连杆式悬架常用于高档轿车和SUV。
二、非独立悬架非独立悬架是指车辆的两个车轮之间有直接的连接，一个车轮的运动会影响到另一个车轮。
非独立悬架的特点是结构简单、成本低廉，但悬挂性能和行驶舒适性较差。
1. 轴悬架：轴悬架是一种常见的非独立悬架形式，它通过一个横向的轴连接车轮，两个车轮之间没有独立的悬挂系统。
轴悬架适用于商用车和越野车等需要承载重物和通过复杂路况的车辆。
2. 拖曳臂悬架：拖曳臂悬架是一种非常简单的非独立悬架形式，它通过一条横向的臂杆连接车轮，可以提供一定的悬挂刚度和稳定性。
拖曳臂悬架常用于低档轿车和经济型车辆。
总结起来，独立悬架适用于追求悬挂性能和行驶舒适性的车辆，而非独立悬架适用于经济型车辆和需要承载重物的车辆。
在选择汽车时，消费者可以根据自己的需求和预算来选择合适的悬架类型。
同时，随着科技的发展，越来越多的汽车悬架采用了电子控制和可调节的设计，可以根据不同的驾驶条件和需求进行调整，进一步提升悬挂性能和行驶舒适性。
双横臂和双叉臂的区别
双横臂和双叉臂两者在设计上存在不同，双横臂是两条平行线，而双叉臂是相互交叉的，所以双叉臂稳定性要更好，特别是快速过弯的时候。
双横臂式悬挂和双叉臂式悬挂有着许多的共性，只是结构比双叉臂式简单些，也可以称之为简化版的双叉臂式悬挂。
同双叉臂式悬挂一样双横臂式悬挂的横向刚度也比较大，一般也采用上下不等长的摇臂设置。
而有的双横臂的上下臂不能起到纵向导向作用，还需要另加拉杆导向。
这种结构较双叉臂更简单的双横臂悬挂性能介于麦弗逊悬挂和双叉臂悬挂之间，拥有不错的运动性能，一般使用在A级或者B 级家用车上。
双叉臂式悬架又称双A臂式独立悬架，双叉臂悬架拥有上下两个叉臂，横向力由两个叉臂同时吸收，支柱只承载车身重量，因此横向刚度大。
双叉臂式悬架的上下两个A字形叉臂可以精确的定位前轮的各种参数，前轮转弯时，上下两个叉臂能同时吸收轮胎所受的横向力，加上两叉臂的横向刚度较大，所以转弯的侧倾较小。
双横臂式独立悬架。
上下两摆臂不等长，选择长度比例合适，可使车轮和主销的角度及轮距变化不大。
这种独立悬架被广泛应用在轿车前轮上。
双横臂的臂有做成A字形或V字形，V形臂的上下2个V形摆臂以一定的距离，分别安装在车轮上，另一端安装在车架上。
不等臂双横臂上臂比下臂短。
当汽车车轮上下运动时，上臂比下臂运动弧度小。
这将使轮胎上部轻微地内外移动，而底部影响很小。
这种结构有利于减少轮胎磨损，提高汽车行驶平顺性和方向稳定性。
（先上传22张）
麦弗逊式悬架『典型的麦弗逊式前悬挂示意图』
麦弗逊式悬挂结构简单所以它轻量、响应速度快。
并且在一个下摇臂和支柱的几何结构下能自动调整车轮外倾角，让其能在过弯时自适应路面，让轮胎的接地面积最大化，虽然麦弗逊式悬架并不是技术含量很高的悬架结构，但麦弗逊式悬挂在行车舒适性上的表现还是令人满意，不过由于其构造为直筒式，对左右方向的冲击缺乏阻挡力，抗刹车点头作用较差，悬挂刚度较弱，稳定性差，转弯侧倾明显。
双叉臂式独立悬架

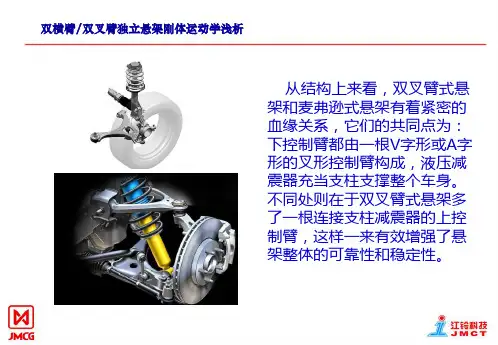

•从结构上来看，双叉臂式悬架和麦弗逊式悬架有着紧密的血缘关系，它们的共同点为：下控制臂都由一根V字形或A字形的叉形控制臂构成，液压减震器充当支柱支撑整个车身。
不同处则在于双叉臂式悬架多了一根连接支柱减震器的上控制臂，这样一来有效增强了悬架整体的可靠性和稳定性。
通用悍马H3的双叉臂前悬（能承受住越野时崎岖路面对底盘的强大冲击）
•其实双叉臂式悬架还有一个有趣的名字——双愿骨式悬架（Doublewishbone）。
据说这个有趣的名字来源于西方圣诞节上人们喜欢吃的一种火鸡的骨头，当人们开始吃的时候要对火鸡身上一根类似V字形的骨头许愿，而这根骨头就叫愿骨（Wishbone）。
因为在双叉臂悬架结构中有两根“愿骨”，故得名双愿骨式悬架。
•双叉臂式悬架构造较为复杂，不过这却使车轮拥有更好的贴地性
•在文章开头我们已经提到了，双叉臂悬架的灵感来源于麦弗逊式悬架。
从结构上来看，麦弗逊悬架只有一根下控制臂和一根支柱式减震器，结构上的最简单化使它的组成部件通常要一专多能。
例如支柱减震器需充当转向主销，除要承受车辆本身的重量外，还要应对来自于路面的抖动和冲击。
如果车辆在运动中，一侧的麦弗逊悬架受到惯性压缩，那么车轮的外倾角变化将增大，于是悬架越是压缩得厉害，这种形变就越是难以得到控制。
所以麦弗逊悬架的应用范围多为小型或中型轿车，车型级别再往上走，结构简单的麦弗逊悬架便会有些力不从心了。
•要改善麦弗逊悬架“脆弱”的特点，就有必要在悬架的组成结构上进行调整。
由于麦弗逊悬架只有
下控制臂和支柱减震器两个连接部件，这样一来就形成了一个“L”形的结构，如果能在“L”形顶端再增加一根控制臂，那么悬架的结构将得到加强。
于是通过对麦弗逊悬架植入上控制臂，双叉臂式悬架结构便应运而生。
双叉臂悬架相对麦弗逊悬
架在物理学特性上的改变显而易见：当一侧悬架
因惯性收缩时，车轮的外倾角变化也相对较小，
不过车轮外倾角的变化大小还可以通过改变上下
控制臂的相对长度来改善。
因此，工程师在设计
和匹配双叉臂悬架时自由度更大，更能针对汽车
的某一种特性如运动或舒适性作出最为合理的调校。
这种结构的双叉臂悬架占用空间较
小，常用于后悬
上下控制臂能分担横向作用力，令车身在过弯时更加平稳
•在双叉臂悬架中通常采用球头连接来满足前车轮的运动需要：上下控制臂与转向主销的连接部位既要支持前轮实现转向又要控制车轮的上下抖动。
不过由于上下控制臂的长度差问题，这也对双叉臂悬架的设计提出了严峻的考验——如果上下控制臂的长度差过小，车轮抖动时会造成左右轮距偏大，加快轮胎外侧磨损；反之，如果上下臂长度差过大，则会造成车轮转向时外倾角过大，使轮胎内侧磨损加快。
因此，通过增加上下控制臂的长度来减小轮距的变化和控制外倾角的变化不失为一个好办法。
值得一提的是，双叉
臂悬架的上下控制臂
能起到抵消横向作用
力的功效，这使得支
柱减震器不再承受横
向作用力，而只应对
车轮的上下抖动，因
此在弯道上具有较好
的方向稳定性。
素有“弯道之王”美誉的马自达6前悬采用的就是双叉臂悬架。
因此，马自达6在弯道行驶时的侧倾较小，车身的整
体感保持得非常好。
•双叉臂式悬架由上下两根不等长V字形或A 字形控制臂以及支柱式液压减震器构成，通常上控制臂短于下控制臂。
上控制臂的一端连接着支柱减震器，另一端连接着车身；下控制臂的一端连接着车轮，而另一端则连接着车身。
上下控制臂还由一根连接杆相连，这根连杆同时也还与车轮相连接。
在整个悬架构造中，通过对多个支点的连接提高了上下控制臂以及整个悬架的整体性。
•在标致407上，前悬采用了名为“独立轴颈双叉前轮系统”的双向控制改进型双叉臂悬架。
改进的悬架用转向节和转向节支架取代了只用上下控制臂来对车轮进行约束的状况，车轮转向通过安装在转向节支架间的转向节铰链完成。
在带转向机构的前悬中，转向节支架连接着转向节球形铰链、稳定杆、液压减震器以及上下臂。
车轮的跳动和转向分别由这两个新部件负责，新结构使每个零件承受的力较传统双叉臂要小很多，可靠性提高不少。
此外动态效能也大为改善，新型双叉臂悬架获得了较小的主销倾角和外倾角，同时方向盘自动回正效果更明显。
标致407的改良型双叉臂悬架
捷豹的双叉臂结构，上V臂较小
尽管双叉臂式独立悬架拥有众多优势——出色的侧向支撑、精确的车轮方向控制等，但由于使用上下控制臂结构，过于稳定的特性却使车轮的响应速度较其他形式悬架要缓慢，上下控制臂的结构也导致这种悬架的横向安装空间增大。
因此双叉臂悬架常出现在车身宽大的豪华轿车、全尺寸SUV、皮卡甚至超级跑车上，如我们熟悉的凯迪拉克赛威SLS、雪铁龙C6、奥迪Q7、大众途锐，甚至国产中兴威虎皮卡无一例外都在前悬采用了双叉臂结构。
而像兰博基尼盖拉多、玛莎拉蒂3000GT等注重操控性能的跑车在前后悬都采用双叉臂悬架，这足以说明双叉臂的应用范围广泛，重要的是它能为车身提供很好的侧向支撑。
