物理)中考物理电与磁解题技巧及经典题型及练习题 (含答案 )一、电与磁选择题1.发电机和电动机的发明使人类步入电气化时代,制造电动机所依据的原理是( )A. 电磁感应现象B. 电流的周围存在着磁场C. 磁场间的相互作用D. 通电导体在磁场中受到力的作用【答案】 D【解析】 【解答】解:电动机是根据通电导体在磁场中受到力的作用的原理来工作的. 故选 D .【分析】电动机的工作原理:通电导体在磁场中受到力的作用.发电机的工作原理:电磁 感应现象.2.如图所示是发电机线圈在磁场中转动一圈的过程中经过的四个位置,电路中有感应电流 答案】 D解析】 【解答】甲图和丙图中,线圈与磁感线垂直时,不切割磁感线,不能产生感应电 流, ABC 不符合题意;乙图中 a 导线向下切割磁感线,而丁图 a 导线向上切割磁感线,两图中 a 导线切割磁感线 的方向相反,所以感应电流的方向相反, D 符合题意 .故答案为: D. 【分析】本题考查的是感应电流产生的条件、影响感应电流方向的因素。
解答这类题目的 思路是先明确产生感应电路的条件: ① 闭合电路的一部分导体; ② 导体切割磁感线运动 这两个条件。
3.如图所示是 “探究电磁铁磁性强弱与哪些因素有关 ”的实验,想让电磁铁吸引更多的大头 针,可行的做法是( )A. 甲和乙B. 丙和丁C. 甲和丙D. 乙和丁A. 将滑片 P 向 a 端移动 线圈匝数【答案】 A B.将 滑片 P 向 b 端移动 C.用 铜芯替代铁芯 D.减 少 的是( )【解析】【解答】A、将滑片P 向 a 端移动,电阻减小,由欧姆定律可知,电路中电流增大,则电磁铁吸引更多的大头针,故 A 正确;B、将滑片P 向 b 端移动,电阻增大,由欧姆定律可知,电路中电流减小,则电磁铁吸引的大头针较少,故 B 错误;C、电磁铁的铁芯需用软磁性材料制成,铜不是磁性材料,故不可以用铜棒代替,故 C 错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关,线圈匝数越少,磁性越弱,因此减少线圈匝数,电磁铁吸引的大头针较少,故 D 错误.故选 A 【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关,电磁铁吸引的大头针数码越多,电磁铁的磁性越强.4.如图为通电螺线管磁场强弱演示仪的示意图(导线电阻不计),由图可知:A. 当开关S接a点时,仪表指针向右偏转B. 当开关S接 a 点接滑片P向下移动时,仪表示数变小C. 保持滑片P的位置不变,开关S由 a 点换到 b 点,仪表示数变大D. 若将电源正负极对调,仪表指针偏转方向不变【答案】C【解析】【解答】解:A、由安培定则可知,通电螺线管的右端为N 极,根据同名磁极相互排斥可知,仪表指针向左偏转,故 A 错误;B、当开关S接a点接滑片P向下移动时,变阻器接入电路的电阻减小,电流增大,磁性增强,排斥力增大,指针偏转变大,仪表示数变大,故 B 错误;C、保持滑片P的位置不变,开关S由a点换到 b 点,线圈匝数增加,磁性增强,排斥力增大,指针偏转变大,仪表示数变大,故 C 正确;D、若将电源正负极对调,电流方向改变,磁场方向改变,仪表指针偏转方向改变,故D 错误.故选C.【分析】(1)由安培定则判断通电螺线管的南北极和磁极间的相互作用判断仪表指针向的偏转;、(2)根据滑动变阻器的移动方向判断通电螺线管的磁性变化,判断仪表示数变化;(3)通电螺线管磁性的强弱与电流的大小、线圈的匝数、有无铁芯;(4)通电导体在磁场受力的方向与电流的方向、磁场方向有关.5.如图所示的用电器中,利用电动机工作的是()B. 电灯【答案】A【解析】【解答】解:A、电风扇核心部件是电动机,工作时主要把电能转化为机械能,是利用通电导体在磁场中受力运动制成的,故 A 正确;B、电灯工作时,主要把电能转化为内能,使灯丝温度升高达到白炽状态而发光,是利用电流的热效应工作的,故 B 错误;CD、电热水壶、电饭锅工作时,都把电能转化为内能,是利用电流的热效应工作的,故CD 错误.故选A.【分析】电动机是利用通电导体在磁场中受力运动制成的,在选项中找出反映这个原理的即可.6.下列有关电和磁的说法正确的是()A. 奥斯持发现了电流的磁效应B磁. 体周围的磁场既看不见也摸不着,所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解:A、奥斯特发现了电流的磁效应,故A 正确;B、磁体周围的磁场虽然看不见也摸不着,但的确存在,故 B 错误;C、电磁感应现象是发电机的制作原理,而电动机的制作原理是通电线圈在磁场中受力转动,故C 错误;D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关,故 D 错误.故选A.【分析】(1)奥斯特发现了电流的磁效应;(2)磁场看不见、摸不着但的确存在;(3)电动机工作原理是通电线圈在磁场中受力转动;(4)电磁铁的磁性强弱与电流的强弱和线圈的匝数有关.7.下列教材中的探究实验,不需要控制电流一定的是( )A. 探究导体电阻与长度的关系B. 探究通电导体产生的热量与电阻的关系C. 探究电功与电压的关系D. 探究电磁铁磁性强弱与线圈匝数的关系【答案】 A【解析】 【解答】解: A 、电阻与导体的长度、材料、横截面积和温度有关,与电流大小 无关,探究与长度的关系,不用控制电流一定, A 正确;B 、由 Q=I 2Rt 可知,通电导体产生的热量与电路中的电流、导体的电阻和通电时间有关, 要探究热量与电阻的关系,需控制电流和通电时间一定, B 错误;C 、由 W=UIt 可知,要探究电功与电压的关系,需使电流和通电时间一定, C 错误;D 、电磁铁磁性强弱与电流大小和线圈匝数有关,要探究电磁铁磁性强弱与线圈匝数的关 系,需控制电路中的电流相同, D 错误.故选 A . 【分析】若所探究的物理量与电流及其他因素有关,探究过程中需控制电流一定,根据各 项分析即可得出结论.8.甲、乙为两个条形磁铁的两个磁极,根据下图所示的小磁针静止时的指向,可以判断【解析】 【解答】解:由磁感线可知两磁极相互排斥,且磁感线均指由磁铁向外,故两磁 极均为 N 极,小磁针所在处磁场向上,故小磁针 S 极在上、 N 极在下。
【物理】九年级物理电与磁答题技巧及练习题(含答案)含解析一、电与磁选择题1.下列由学校生活联想到的物理知识中,错误的是()A. 做操时排直队伍,利用了光沿直线传播原理B. 电风扇转动,利用了电磁感应原理C. 用力踢球,脚感到痛,是因为物体间力的作用是相互的D. 湿衣服放在通风处干得快,是通过加快表面上的空气流速来加快蒸发的【答案】B【解析】【解答】解:A、做操时排直队伍,利用了光沿直线传播原理,故A正确,不合题意;B、电风扇转动,利用了通电导线在磁场中受力转动的原理,故B错误,符合题意;C、用力踢球,脚感到痛,是因为物体间力的作用是相互的,故C正确,不合题意;D、湿衣服放在通风处干得快,是通过加快液面上的空气流速来加快蒸发的,故D正确,不合题意.故选B.【分析】(1)光在均匀介质中直线传播;(2)电动机是利用了通电导线在磁场中受力转动的原理;(3)物体间力的作用是相互的;(4)影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动.2.巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象,图中GMR是巨磁电阻,闭合开关S1、S2,移动滑动变阻器的滑片,以下分析正确的是()A. 滑片向左移动时,电磁铁磁性减弱,指示灯亮度变暗B. 滑片向左移动时,电磁铁磁性增强,指示灯亮度变亮C. 滑片向右移动时,GMR电阻变小,指示灯亮度变亮D. 滑片向右移动时,GMR电阻变大,指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时,滑动变阻器电阻变小,电流变大,电磁铁磁性增强,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变小,电流变大,指示灯亮度变亮,A不符合题意,B符合题意;C. D. 滑片向右移动时,滑动变阻器电阻变大,电流变小,电磁铁磁性减弱,由于GMR电阻随磁场增强而急剧减小,所以指示灯电路的总电阻变大,电流变小,指示灯亮度变暗,CD不符合题意;故答案为:B。
【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况,通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时,其磁性强弱的变化;巨磁电阻和灯泡串联,先判断巨磁电阻的变化,根据欧姆定律可知电路中电流的变化,根据P=I2R可知灯泡实际功率的变化,进一步判断亮暗的变化.3.关于电和磁,下列说法正确的是()A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场,地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解:A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用,A符合题意;B、奥斯特发现了电流磁效应,说明通电导线周围存在磁场,B不符合题意;C、指南针能指南北就是因为受到地磁场的作用,地磁场的南极在地理的北极附近,C不符合题意;D、闭合电路的一部分导体在磁场中做切割磁感线运动,才会产生感应电流,D不符合题意。

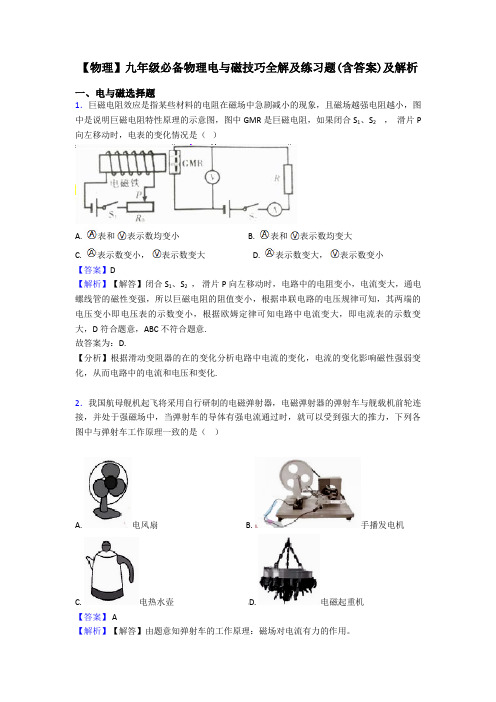

【物理】九年级必备物理电与磁技巧全解及练习题(含答案)及解析一、电与磁选择题1.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象,且磁场越强电阻越小,图中是说明巨磁电阻特性原理的示意图,图中GMR是巨磁电阻,如果闭合S1、S2,滑片P 向左移动时,电表的变化情况是()A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小,表示数变大D. 表示数变大,表示数变小【答案】D【解析】【解答】闭合S1、S2,滑片P向左移动时,电路中的电阻变小,电流变大,通电螺线管的磁性变强,所以巨磁电阻的阻值变小,根据串联电路的电压规律可知,其两端的电压变小即电压表的示数变小,根据欧姆定律可知电路中电流变大,即电流表的示数变大,D符合题意,ABC不符合题意.故答案为:D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化,电流的变化影响磁性强弱变化,从而电路中的电流和电压和变化.2.我国航母舰机起飞将采用自行研制的电磁弹射器,电磁弹射器的弹射车与舰载机前轮连接,并处于强磁场中,当弹射车的导体有强电流通过时,就可以受到强大的推力,下列各图中与弹射车工作原理一致的是()A. 电风扇B. 手播发电机C. 电热水壶D. 电磁起重机【答案】 A【解析】【解答】由题意知弹射车的工作原理:磁场对电流有力的作用。
A、电风扇的原理:磁场对电流有力的作用,A符合题意;B、手播发电机的原理:电磁感应现象,B不符合题意;C、电热水壶的原理:电流的热效应,C不符合题意;D、电磁起重机的原理:电流的磁效应D,不符合题意。
故答案为:A。
【分析】先判断弹射车的工作原理,再逐项分析各个选项中的工作原理进行分析判断。
3.以下关于电与磁四幅图片的描述正确的是()A. 甲图:它是探究电磁感应现象的装置图B. 乙图:向左调节滑动变阻器的滑片,电磁铁吸引大头针的数目变少C. 丙图:将开关闭合,小磁针的N极向右转动D. 丁图:电磁继电器是利用电流的热效应来工作的【答案】C【解析】【解答】解:A、此题中有电源,是探究磁场对通电导体是否有力的作用的实验.故A错误.B、电磁铁中磁性强弱与电流的强弱、线圈匝数有关,即向左调节滑动变阻器的滑片,电阻变小,电流变大,故电磁铁吸引大头针的数目变多,故B错误;C、将开关闭合,据安培定则可知,螺线管右侧为N极,左侧为S极,根据同名磁极相互排斥,故小磁针的N极向右转动,故C正确;D、电磁继电器是利用电流的磁效应来工作的,故D错误;故选C.【分析】(1)闭合电路的一部分导体在磁场中切割磁感线运动,导体中有感应电流产生.(2)电磁铁的磁性强弱与电流大小和线圈的匝数有关.(3)据安培定则分析判断即可解决.(4)电磁继电器是利用电流的磁效应工作的.4.下列对电磁实验现象相应的解释正确的是()A. 甲图中,闭合开关,小磁针的 N 极向左偏转B. 乙图中,线圈匝数多的电磁铁,磁性强C. 丙图中,该装置用来研究电磁感应现象D. 丁图中,磁铁放在水平面上,导体ab 竖直向上运动,电流表指针一定会偏转【答案】 B【解析】【解答】A.甲图中,线圈上电流从上到下,根据安培定则可知,螺线管的右端是N极,左端是S极;根据“同名磁极相互排斥”可知,小磁针的N极向右偏转,故A错误;B.乙图中,两个电磁铁串联,那么它们的电流相等,线圈匝数多的吸引的铁钉多,说明磁性强,故B正确;C.丙图中,闭合开关,通过电流的金属棒在磁场中受力运动,故C错误;D.丁图中,导体ab竖直方向向上运动时,没有切割磁感线,因此不会有感应电流产生,故D错误。
(物理)初三必备物理电与磁技巧全解及练习题(含答案)及解析一、电与磁选择题1.如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是螺线管.闭合开关,待弹簧测力计示数稳定后,将滑动变阻器的滑片缓慢向右移动的过程中,下列说法正确的是()A. 电压表示数变大,电流表示数也变大B. 电压表示数变小,电流表示数也变小C. 螺线管上端是N极,弹簧测力计示数变小D. 螺线管上端是S极,弹簧测力计示数变大【答案】 C【解析】【解答】解:(1)由图可知电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S极;则螺线管与磁铁为同名磁极,相互排斥;当滑片向右移动时,滑动变阻器接入电阻变小,则由欧姆定律可知电路中电流增大,即电流表的示数变大;因为串联电路中,电阻越大,分得的电压越大,因此滑动变阻器两端电压减小,即电压表示数减小;故AB错误;(2)由于通过电路的电流变大,则螺线管的磁性增大,螺线管与磁铁之间的斥力增大,因此弹簧测力计示数变小.故C正确,D错误.故选C.【分析】解答此题从以下知识点入手:(1)影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强;(2)运用安培定则判断通电螺线管的极性;(3)磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引.(4)当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.2.如图所示,电磁铁上方附近有一点A,小磁针置于电磁铁的右方附近。
闭合开关S,下列判断正确的是()A. 电磁铁的左端为N极B. 电磁铁上方A点的磁场方向向右C. 小磁针静止后,其N极的指向向右D. 向左移动滑片P,电磁铁的磁性减弱【答案】 C【解析】【解答】A、由安培定则可知,右手握住螺线管,四指指向电流的方向,大拇指指向右端,则通电螺线管的右端为N极,A不符合题意;B、在磁体的外部,磁感线从N极指向S极,所以通电螺线管外A点的磁场方向向左,B 不符合题意;C、通电螺线管的右端是N极,根据异名磁极相互吸引可知,小磁针的S极应靠近螺线管的右端,则小磁计的S极向左转动,小磁针会逆时针旋转,故小磁针静止时,其N极的指向向右,C符合题意;D、向左移动滑片P,连入电路的电阻减小,电流增大,电磁铁的磁性增强,D不符合题意;故答案为:C。

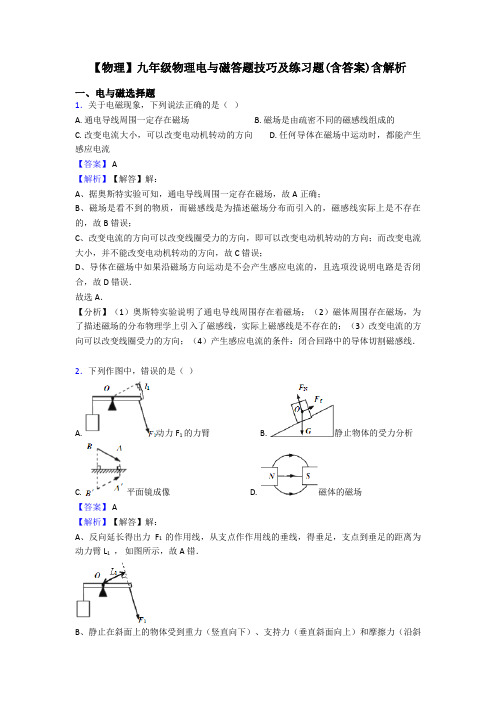

【物理】九年级物理电与磁答题技巧及练习题(含答案)含解析一、电与磁选择题1.关于电磁现象,下列说法正确的是()A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小,可以改变电动机转动的方向D. 任何导体在磁场中运动时,都能产生感应电流【答案】 A【解析】【解答】解:A、据奥斯特实验可知,通电导线周围一定存在磁场,故A正确;B、磁场是看不到的物质,而磁感线是为描述磁场分布而引入的,磁感线实际上是不存在的,故B错误;C、改变电流的方向可以改变线圈受力的方向,即可以改变电动机转动的方向;而改变电流大小,并不能改变电动机转动的方向,故C错误;D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的,且选项没说明电路是否闭合,故D错误.故选A.【分析】(1)奥斯特实验说明了通电导线周围存在着磁场;(2)磁体周围存在磁场,为了描述磁场的分布物理学上引入了磁感线,实际上磁感线是不存在的;(3)改变电流的方向可以改变线圈受力的方向;(4)产生感应电流的条件:闭合回路中的导体切割磁感线.2.下列作图中,错误的是()A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解:A、反向延长得出力F1的作用线,从支点作作用线的垂线,得垂足,支点到垂足的距离为动力臂L1,如图所示,故A错.B、静止在斜面上的物体受到重力(竖直向下)、支持力(垂直斜面向上)和摩擦力(沿斜面向上)的作用,三力的作用点画在物体的重心,故B正确;C、物体成的像为虚像,用虚线画出,物像关于平面镜对称,故C正确;D、在磁体外部,磁感线从N极出,回到S极,故D正确.故选A.【分析】(1)根据力臂的画法进行分析,力臂是支点到力作用线的垂线段;(2)静止在斜面上的物体受到重力、支持力和摩擦力的作用;(3)平面镜成像的特点:物体成的像为虚像,物像关于平面镜对称;(4)在磁体外部,磁感线从N极出,回到S极.本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向,属于基础题目.3.如图所示,是一种自行车前轮的结构图,行驶中,磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动),产生一种信号,信号传入速度计能测出自行车行驶的速度和里程。

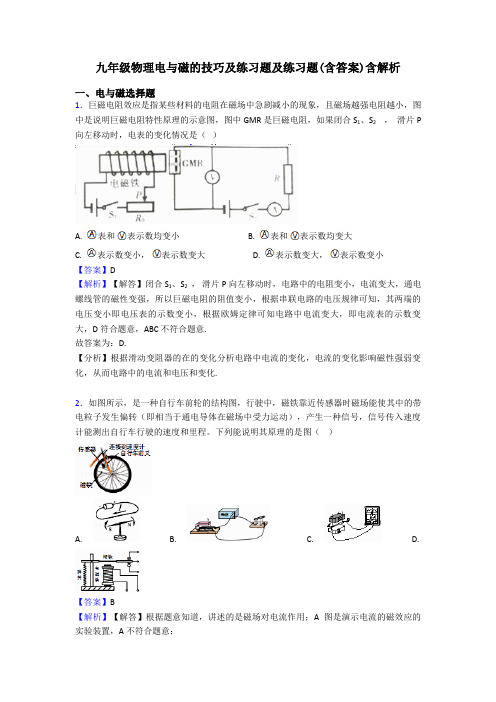

九年级物理电与磁的技巧及练习题及练习题(含答案)含解析一、电与磁选择题1.巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象,且磁场越强电阻越小,图中是说明巨磁电阻特性原理的示意图,图中GMR是巨磁电阻,如果闭合S1、S2,滑片P 向左移动时,电表的变化情况是()A. 表和表示数均变小B. 表和表示数均变大C. 表示数变小,表示数变大D. 表示数变大,表示数变小【答案】D【解析】【解答】闭合S1、S2,滑片P向左移动时,电路中的电阻变小,电流变大,通电螺线管的磁性变强,所以巨磁电阻的阻值变小,根据串联电路的电压规律可知,其两端的电压变小即电压表的示数变小,根据欧姆定律可知电路中电流变大,即电流表的示数变大,D符合题意,ABC不符合题意.故答案为:D.【分析】根据滑动变阻器的在的变化分析电路中电流的变化,电流的变化影响磁性强弱变化,从而电路中的电流和电压和变化.2.如图所示,是一种自行车前轮的结构图,行驶中,磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动),产生一种信号,信号传入速度计能测出自行车行驶的速度和里程。
下列能说明其原理的是图()A. B. C. D.【答案】B【解析】【解答】根据题意知道,讲述的是磁场对电流作用;A图是演示电流的磁效应的实验装置,A不符合题意;B图是演示磁场对电流作用的实验装置,通电导体在磁场中受力运动是电动机的原理,B 符合题意;C图是研究电磁感应现象的实验装置,是发电机的原理,C不符合题意;D图中的电磁继电器是利用电磁铁来控制电路的,D不符合题意,故答案为:B。
【分析】磁场对电流的作用:通电导线在磁场中要受到磁力的作用.是由电能转化为机械能.应用是制成电动机.发电机的原理是根据电磁感应现象(电磁感应:闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,这种现象叫电磁感应,产生的电流叫感应电流)制成的.3.如图所示,在通电螺线管(导线中箭头表示电流方向)附近放置的小磁针(黑端为N 极),静止时其指向正确的是()A. B. C. D.【答案】A【解析】【解答】解:A、根据安培定则可知,通电螺线管N极在右端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故A正确;B、根据安培定则可知,通电螺线管N极在上端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针上端为S极,下端为N极,故B错误;C、根据安培定则可知,通电螺线管N极在左端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故C错误;D、根据安培定则可知,通电螺线管N极在左端,由同名磁极相互排斥,异名磁极相互吸引,可知,小磁针左端为S极,右端为N极,故D错误.故选A.【分析】用右手螺旋定则判断出通电螺线管的磁极,再由磁极间的相互作用规律判断小磁针静止时的磁极指向.4.如图,表示导线中的电流方向垂直于纸面向里,⊙表示导线中的电流方向垂直于纸面向外,F是磁场对通电导线的作用力.下列哪个选项中,磁场对通电导线的作用力与图中F的方向相同()A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上,右手握住螺线管,四指指尖向上,大拇指指向左端,因此左端是N极,右端是S极,磁感线向左;导线中电流向里,左手手心向右,伸直的四指指尖向里,大拇指向上,因此导线受到向上的力,故A错误;B.与A中相比,就是导线中电流方向相反,因此导线受到力的方向也相反,即向下,故B 正确;C.与B中相比,就是线圈上电流方向相反,因此导线受力的方向相反,即向上,故C错误;D.电路中没有电源,电磁铁就没有磁场,因此导线不会受力,故D错误。
(物理)九年级物理电与磁答题技巧及练习题(含答案)及解析一、电与磁选择题1.如图所示电路中,闭合开关,向某一方向移动滑动变阻器的滑片时,弹簧测力计的示数增大,则()A. 螺线管上端是S极,滑片P向左移动B. 螺线管上端是S极,滑片P向右移动C. 螺线管上端是N极,滑片P向左移动D. 螺线管上端是N极,滑片P向右移动【答案】C【解析】【解答】解:(1)由图可知,开关闭合后,由安培定则可知,螺线管上端是N 极,滑动变阻器的滑片向左移动时,滑动变阻器连入电路中的电阻变小,则电路中的电流变大,通电螺线管的磁性变强.(2)通电螺线管的磁性变强,对铁块的吸引力变大,弹簧测力计的示数就变大.故选项ABD错误,C正确.故选C.【分析】(1)影响通电螺线管磁性强弱的因素有:电流的大小、线圈的匝数,线圈的匝数一定,电流越大,磁性越强;(2)电磁铁对铁块的吸引力变大时,弹簧测力计的示数变大,吸引了变小时,弹簧测力计的示数变小.2.对下列实验描述正确的是()A. 甲:验电器的两片金属箔带同种电荷,由于互相排斥而张开B. 乙:通电导线在磁场中受到力的作用,这是发电机的原理C. 丙:奥斯特实验说明磁能生电D. 丁:闭合开关,只要金属棒运动,电路中就有感应电流产生【答案】 A【解析】【解答】解:A、甲图是验电器,验电器的两片金属箔带同种电荷,由于互相排斥而张开,故A正确;B、乙图说明通电导线在磁场中受到力的作用,这是电动机的原理,故B错误;C、奥斯特实验说明电能产生磁场,故C错误;D、丁图中,闭合开关,金属棒做切割磁感线运动,电路中就有感应电流产生,故D错误;故选A.【分析】(1)验电器是利用同种电荷相互排斥的原理工作的;(2)电动机是利用通电导线在磁场中受力的作用的原理工作的;(3)奥斯特实验说明电能产生磁场;(4)据电磁感应现象的原理分析即可判断;3.刷卡机已经普遍应用于银行、商场等,当银行卡有磁条的一侧经过刷卡机的卡槽时,刷卡机的检测感应器(相当于线圈)就会产生感应电流。
(物理)九年级物理电与磁解题技巧及练习题(含答案)及解析一、电与磁选择题1.首先发现电流磁效应的科学家是()A. 麦克斯韦B. 赫兹C. 奥斯特D. 法拉第【答案】 C【解析】【分析】导体中有电流通过时,在导体周围就会产生磁场,磁场方向与电流方向有关.【解答】1820年,奥斯特意外地发现载流导线的电流会作用于磁针,使磁针改变方向,也就是通电导体周围产生磁场.故选C.【点评】多了解物理学史对培养我们学习物理的兴趣是有帮助的,所以考试中也时有涉及,在学习中应注意.2.导线a是闭合电路的一部分,a在磁场中按图中v的方向运动时,能产生感应电滋的是()(a在A、B选项中与磁感线平行,在C、D选项中垂直于纸面)A. AB. BC. CD. D【答案】 D【解析】【解答】在电磁感应现象中,金属棒要切割磁感线需要两个条件:①金属棒与磁感线方向之间的夹角不能为0;②金属棒的运动方向与磁感线之间的夹角不能为0.A.导线a与磁感线的夹角为0,且运动方向与磁感线夹角为0,不能产生电流,故A不合题意;B.导线a与磁感线的夹角为0,但运动方向与磁感线夹角不为0,也不能产生电流,故B 不合题意;C.导线a与磁感线的夹角不为0,但运动方向与磁感线夹角为0,也不能产生电流,故C 不合题意;D.导线a与磁感线的夹角不为0,且运动方向与磁感线夹角不为0,能产生电流,故D符合题意。
故选D。
【分析】产生感应电流的条件:①闭合电路的部分导体;②做切割磁感线运动,据此判断。
3.关于图中所示的通电螺线管,下列说法正确的是()A. 通电螺线管的右端是S极B. 只对调电源正负极,通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时,通电螺线管的磁性增强【答案】D【解析】【解答】解:A、由于电源右端为正极、左端为负极,由安培定则可知,用右手握住通电螺线管,让大拇指指向右侧,故通电螺线管的右端是N极;故A错误;B、改变电源的正负极后,螺线管中的电流方向发生了改变,通电螺线管的磁场方向发生改变,故B错误;C、通电螺线管的外部磁感线是从N极发出回到S极的,故C错误;D、滑动变阻器P向右移动时,接入电路中的电阻变小,电流变大,通电螺线管的磁性将增强.故D正确.故选D.【分析】(1)由螺线管的N、S极,据安培定则可判断出电流方向,而电流在电源外部从正极出来,回到负极,据此回答.(2)通电螺线管周围磁场的方向与电流方向和线圈的绕向这两个因素有关,若只改变其中的一个,磁场方向发生改变;若两个因素同时改变,磁场方向不变.(3)通电螺线管的外部磁感线是从N极发出回到S极的;(4)通电螺线管磁性的强弱与电流的大小有关,电流越大,磁性越强.4.在昼夜明灯的地下停车场,驾驶员根据车位入口上方的红绿灯入停.如图是小吴设计的自动控制电路图,将光控开关(遮光时开关闭合)装在每个车位地面中央,红绿灯装在车位入口上方.当车位未停车时绿灯亮,当车位已停车时红灯亮,则图中L1、L2()A. 都是红灯B. 都是绿灯C. 分别是红灯、绿灯D. 分别是绿灯、红灯【答案】 D【解析】【解答】解:由题当车位已停车时,光控开关被遮光而闭合,由图可知,此时左侧控制电路连通,电磁继电器中的电磁铁产生磁性,吸下衔铁,L2灯泡电路被接通,所以L2为红灯;当车位未停车时,光控开关有光照而断开,电磁铁中无磁性,弹簧将衔铁拉起,L1电路接通而发光,所以L1为绿灯.故ABC错误,D正确.故选D【分析】根据光控开关的作用,分析左侧控制电路的通断,再分析两灯的工作状态即可解题.5.下列说法中不正确的是()A. 甲图中,当接通电源时金属杆由静止开始向左运动,若磁场方向保持不变,改变电流方向,金属杆依然由静止开始向左运动B. 乙图是电动机的工作原理图,此装置使电能转化为机械能C. 丙图中,当磁体不动、导体棒向右运动,与导体棒不动、磁体向右运动产生的感应电流方向相反D. 丁图是发电机的工作原理图,此装置使机械能转化为电能【答案】A【解析】【解答】解:AB、图AB有电源,是电动机的工作原理图,是根据通电导体在磁场中受到力的作用,受力的方向与磁场方向和电流方向有关,若磁场方向保持不变,改变电流方向,金属杆由静止开始向右运动,此装置使电能转化为机械能,故A错误,B正确;C、感应电流的方向与导体运动方向和磁感方向有关,如果只改变一个因素,则感应电流的方向改变,当导体棒不动、磁体向右运动,相当于磁体不动,导体棒向左运动,故当磁体不动、导体棒向右运动,与导体棒不动、磁体向右运动产生的感应电流方向相反,故C正确;D、丁图没有电源,是发电机的工作原理图,此装置使机械能转化为电能,故D正确.故选A.【分析】(1)通电导体在磁场中受到力的作用,受力方向与两个因素有关:一个是磁场方向,另一个是电流方向.如果只改变一个因素,则导体受力方向改变,如果同时改变两个因素,则导体受力方向不变.(2)电动机是利用通电导体在磁场中受到力的作用,此装置使电能转化为机械能;(3)闭合电路的一部分导体在磁场中做切割磁感线运动时,会产生感应电流,这叫电磁感应现象,感应电流的方向与导体运动方向、磁感线方向有关.发电机就是根据电磁感应原理制成的,此装置将机械能转化为电能.6.如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验,想让电磁铁吸引更多的大头针,可行的做法是()A. 将滑片P向a端移动B. 将滑片P向b端移动C. 用铜芯替代铁芯D. 减少线圈匝数【答案】 A【解析】【解答】A、将滑片P向a端移动,电阻减小,由欧姆定律可知,电路中电流增大,则电磁铁吸引更多的大头针,故A正确;B、将滑片P向b端移动,电阻增大,由欧姆定律可知,电路中电流减小,则电磁铁吸引的大头针较少,故B错误;C、电磁铁的铁芯需用软磁性材料制成,铜不是磁性材料,故不可以用铜棒代替,故C错误D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关,线圈匝数越少,磁性越弱,因此减少线圈匝数,电磁铁吸引的大头针较少,故D错误.故选A【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关,电磁铁吸引的大头针数码越多,电磁铁的磁性越强.7.小磁针静止时的指向如图所示,由此可知()A. a端是通电螺线管的N极,c端是电源正极B. a端是通电螺线管的N极,c端是电源负极C. b端是通电螺线管的N极,d端是电源正极D. b端是通电螺线管的N极,d端是电源负极【答案】B【解析】【解答】据题目可知,小磁针左端是N极,右端是S极,所以电磁铁的左端,即a端为N即,右端为S极,据安培定则可知,电流从d端流出后进入电磁铁,D端是电源的正极,c端是负极,B符合题意。
【物理】九年级物理电与磁答题技巧及练习题(含答案)含解析一、电与磁选择题1.关于如图所示的电和磁知识,下列描述错误的是()A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解:A、电动机是利用通电导体在磁场中受到力的作用来工作的,故A 正确;B、有金属外壳的家用电器使用的三孔插座,避免金属外壳带电接触后发生触电事故,故B 正确;C、塑料梳子和头发摩擦,塑料梳子因摩擦而带电,吸引碎纸屑;属于摩擦起电现象;故C 错误;D、磁悬浮列车是利用电流的磁效应来工作的,故D正确.故选C.【分析】(1)明确通电导线在磁场中受力的作用后,可以使导线在磁场中产生运动;(2)有金属外壳的家用电器使用的插座;(3)两种不同物质组成的物体相互摩擦后,物体能吸引轻小物体的现象是摩擦起电;(4)磁悬浮列车是利用电流的磁效应来工作.2.下图中是探究电磁铁磁性强弱与电流大小关系的是()A. B. C. D.【答案】D【解析】【解答】解:A、图中是奥斯特实验的装置,说明了电流周围存在磁场,故A不符合题意;B、图中没有电源,但有灵敏电流计,是探究电磁感应现象的装置,故B不符合题意;C、图中有电源,是研究磁场对电流作用的装置,故C不符合题意;D、图中电磁铁和滑动变阻器串联,通过调节滑片改变电路中的电流,即研究电磁铁的磁性强弱与电流大小的关系,故D符合题意.故选D.【分析】(1)通电导线周围存在磁场,称为电流的磁效应;(2)闭合电路的部分导体在磁场中做切割磁感线运动时,导体中就会产生感应电流,这种现象叫做电磁感应,发电机就是利用这个原理制成的;(3)通电线圈在磁场中受力转动,电动机就是利用这个原理制成的;(4)电磁铁磁性强弱跟电磁铁电流的大小、线圈匝数多少、有关铁芯有关.3.如图所示的几个实验装置中,与动圈式话筒工作原理相同的是()A. B. C. D.【答案】D【解析】【解答】动圈式话筒是利用电磁感应工作的。
(物理)九年级物理电与磁解题技巧解说及练习题(含答案)一、电与磁选择题1.如下图的充电鞋垫,利用脚跟起落驱动磁性转子旋转,线中就会产生电流,进而能给鞋垫上的电池充电。
以下图中与充电鞋垫的工作原理同样的是()A. B. C. D.【答案】B【分析】【解答】充电鞋发电时,利用线圈在磁场中切割磁感线产生感觉电流的原理,B 切合题意。
故答案为: B.【剖析】当闭合电路的一部分导体切割磁感线时,导体中产生感觉电流,这是电磁感觉现象。
2.KTV 丰富了人们的业余文化生活,唱歌时用的麦克风(动圈式话筒)如下图,它的工作原理是:对着话简说话时,话简将声音转变成随声音变化的电流,而后经扬声器(喇叭)复原为声音。
麦克风工作原理与以下装置的工作原理同样的是()A. B. C. D.【答案】C【分析】【解答】对着话筒说话时,话筒将声音转变成随声音变化的电流,马上声能转变为电能,是电磁感觉现象;电磁感觉现象是发电机的原理,C 图切合题意,A、B、D 不切合题意。
故答案为: C。
【剖析】 A、通电是电磁铁有磁性,断电时无磁性;B、奥斯特实验说明电流的四周有磁场; C、电磁感觉现象:闭合电路的一部分导体在磁磁场里做切割磁感线的运动时,导体中就会产生电流的现象; D、磁场对通电导体由力的作用。
3.刷卡机已经广泛应用于银行、商场等,当银行卡有磁条的一侧经过刷卡机的卡槽时,刷卡机的检测感觉器(相当于线圈)就会产生感觉电流。
以下图中与此原理同样的是()A. B.C. D.【答案】C【分析】【解答】解:刷卡机读出信息原理就是电磁感觉现象;A、如图电路中有电源,是奥斯特实验,说明通电导线四周有磁场, A 不切合题意;B、如图电路中有电源,是电动机测原理图,是依据通电导体在磁场中受力而运动制成的, B 不切合题意;C、如图电路中没有电源,当闭合开关,闭合电路的一部分导体在磁场中进行切割磁感线运动时,导体中有感觉电流产生,这是电磁感觉选项。
【物理】初三必备物理电与磁技巧全解及练习题(含答案)及解析一、电与磁选择题1.电磁炮是一种先进的动能杀伤武器,它是利用磁场对通电导体作用的原理,对金属炮弹进行加速,具有速度快、命中率高等待点。
下图中与此工作原理相同的是()A. B.C. D.【答案】 D【解析】【解答】解:A、图中实验装置,无电源,研究电磁感应现象,A不符合题意;B、图中实验为电流的磁效应,B不符合题意;C、图中的实验时探究带电体的性质,C不符合题意;D、图中实验装置,有电源,研究通电导体在磁场中受力,D符合题意。
故答案为:D。
【分析】电流存在着三种效应:(1)电流流过导体时导体发热,这种现象是电流的热效应.(2)电流流过导体时导体周围产生磁场,这种现象是电流的磁效应.(3)电流流过导体时导体发生化学变化,这种现象是电流的化学效应.2.如图所示,通电导线a、b固定不动,左磁体对a的作用力为F a,右磁体对b的作用力为F b,下列说法正确的是()A. B.C. D.【答案】 A【解析】【解答】A、B通电导线a、b所处的磁场方向相同,但电流方向相反,其受力方向相反,A符合题意,B不符合题意;C、通电导线a、b所处的磁场方向相反,且电流方向相反,其受力方向相同,C不符合题意;D、通电导线a、b所处的磁场方向相同,但电流方向相反,其受力方向相反,D不符合题意。
故答案为:A。
【分析】通电导体在磁场中受力的作用,所受力的方向与磁场方向、电流方向有关。
3.关于电和磁,下列说法正确的是()A. 电动机的工作原理是磁场对通电导体有力的作用B. 奥斯特发现了电磁感应现象C. 指南针指南北是因为地球周围存在磁场,地磁场的南极在地理的南极附近D. 导体在磁场中运动就一定会产生感应电流【答案】 A【解析】【解答】解:A、电动机是利用了通电导体在磁场中会受到磁场对它的力的作用,A符合题意;B、奥斯特发现了电流磁效应,说明通电导线周围存在磁场,B不符合题意;C、指南针能指南北就是因为受到地磁场的作用,地磁场的南极在地理的北极附近,C不符合题意;D、闭合电路的一部分导体在磁场中做切割磁感线运动,才会产生感应电流,D不符合题意。
故答案为:A。
【分析】电动机是利用通电导线在磁场中受力的作用的原理制成的.奥斯特实验证实了通电导体周围有磁场,即电流的磁效应.指南针能指南北就是因为受到地磁场的作用;地球周围存在磁场,地磁场的南极在地理的北极附近.产生感应电流的条件:闭合电路的一部分导体在磁场中做切割磁感线运动.4.如图所示的四个装置,关于它们的说法正确的是()A. 图a可用来演示电流的磁效应B. 图b可用来演示电磁感应现象C. 图c可用来演示磁场对电流的作用D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系【答案】 C【解析】【解答】A、该图中没有电源,即电磁感应现象,此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时,导体中就产生电流,是发电机的工作原理,A不符合题意;B、该图为奥斯特实验,说明通电导线周围存在着磁场,可用来演示电流的磁效应,B不符合题意;C、该图中有电源,即闭合开关后,磁场中的金属棒就会在磁场中运动,即说明通电直导线在磁场中受到力,C符合题意;D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关,D不符合题意;故答案为:C。
【分析】探究通电导体在磁场中受力的作用的装置中,有电源,磁体、导线等,当导线中电流相等时,可以探究电磁铁的磁性和线圈匝数的关系.5.如图,表示导线中的电流方向垂直于纸面向里,⊙表示导线中的电流方向垂直于纸面向外,F是磁场对通电导线的作用力.下列哪个选项中,磁场对通电导线的作用力与图中F的方向相同()A. B.C. D.【答案】 B【解析】【解答】A.线圈上电流方向向上,右手握住螺线管,四指指尖向上,大拇指指向左端,因此左端是N极,右端是S极,磁感线向左;导线中电流向里,左手手心向右,伸直的四指指尖向里,大拇指向上,因此导线受到向上的力,故A错误;B.与A中相比,就是导线中电流方向相反,因此导线受到力的方向也相反,即向下,故B 正确;C.与B中相比,就是线圈上电流方向相反,因此导线受力的方向相反,即向上,故C错误;D.电路中没有电源,电磁铁就没有磁场,因此导线不会受力,故D错误。
故选B。
【分析】(1)在磁体外部,磁感线总是从N极到S极;(2)使用安培定则判断通电螺线管的磁极,使用左手定则判断通电导线在磁场中的受力方向。
6.如图所示的用电器中,利用电动机工作的是()A. 电扇B. 电灯C. 电热水壶D. 电饭锅【答案】A【解析】【解答】解:A、电风扇核心部件是电动机,工作时主要把电能转化为机械能,是利用通电导体在磁场中受力运动制成的,故A正确;B、电灯工作时,主要把电能转化为内能,使灯丝温度升高达到白炽状态而发光,是利用电流的热效应工作的,故B错误;CD、电热水壶、电饭锅工作时,都把电能转化为内能,是利用电流的热效应工作的,故CD 错误.故选A.【分析】电动机是利用通电导体在磁场中受力运动制成的,在选项中找出反映这个原理的即可.7.下列对有关物理学家及其所做的实验表述不正确的是()A. 托里拆利实验精确地测出大气压的数值B. 奥斯特实验证明了电流周围存在磁场C. 法拉第通过实验研究了磁场对通电导线的作用D. 焦耳最先准确地确定了电流产生的热量跟电流、电阻和通电时间的关系【答案】 C【解析】【解答】解:A、1643年,意大利科学家托里拆利实验第一次精确地测出大气压的数值,p0=1.013×105Pa,故A正确;B、奥斯特发现了通电导体周围存在磁场,即电流的磁效应,是第一个发现电现象与磁现象之间有联系的人,故B正确;C、法拉第通过实验研究了电磁感应现象,从而使人类进入了电气化时代,故C不正确;D、在大量实验的基础上,英国物理学家焦耳找出了电流产生的热量与电流、电阻、通电时间的关系,即发现了焦耳定律,故D正确.故选:C.【分析】(1)世界上第一个准确测出大气压数值的科学家是托里拆利;(2)奥斯特发现了电流的磁效应;(3)法拉第发现了电磁感应现象;(4)英国物理学家焦耳通过一系列实验发现了焦耳定律.本题考查我们对一些重要的科学家及其贡献的了解和掌握,属于物理学常识,平时要注意物理学常识知识的积累.8.关于电磁现象,下列说法正确的是()A. 通电导线周围一定存在磁场B. 磁场是由疏密不同的磁感线组成的C. 改变电流大小,可以改变电动机转动的方向D. 任何导体在磁场中运动时,都能产生感应电流【答案】 A【解析】【解答】解:A、据奥斯特实验可知,通电导线周围一定存在磁场,故A正确;B、磁场是看不到的物质,而磁感线是为描述磁场分布而引入的,磁感线实际上是不存在的,故B错误;C、改变电流的方向可以改变线圈受力的方向,即可以改变电动机转动的方向;而改变电流大小,并不能改变电动机转动的方向,故C错误;D、导体在磁场中如果沿磁场方向运动是不会产生感应电流的,且选项没说明电路是否闭合,故D错误.故选A.【分析】(1)奥斯特实验说明了通电导线周围存在着磁场;(2)磁体周围存在磁场,为了描述磁场的分布物理学上引入了磁感线,实际上磁感线是不存在的;(3)改变电流的方向可以改变线圈受力的方向;(4)产生感应电流的条件:闭合回路中的导体切割磁感线.9.KTV丰富了人们的业余文化生活,唱歌时用的麦克风(动圈式话筒)如图所示,它的工作原理是:对着话简说话时,话简将声音转变为随声音变化的电流,然后经扬声器(喇叭)还原为声音。
麦克风工作原理与下列装置的工作原理相同的是()A. B. C. D.【答案】 C【解析】【解答】对着话筒说话时,话筒将声音转变为随声音变化的电流,即将声能转化为电能,是电磁感应现象;电磁感应现象是发电机的原理,C图符合题意,A、B、D不符合题意。
故答案为:C。
【分析】A、通电是电磁铁有磁性,断电时无磁性;B、奥斯特实验说明电流的周围有磁场;C、电磁感应现象:闭合电路的一部分导体在磁磁场里做切割磁感线的运动时,导体中就会产生电流的现象;D、磁场对通电导体由力的作用。
10.下列作图中,正确的是()A. 通电螺线管的极性B. 磁极间的磁感线C. 动力F1的力臂D. 上浮小球受到的力【答案】 D【解析】【解答】解:A、由图可知,电流从左端流入,右端流出,利用安培定则可知,电磁铁的左端应为N极,右端为S极,故A错误;B、在磁体外部,磁感线的特点是由N极指向S极,故B错误;C、力臂应该是从支点到力的作用线(力F所在直线)的垂直距离,如下图所示,故C错误;D、由物体的浮沉条件可知,上浮的小球受到的浮力大于重力,故D正确.故D.【分析】(1)对电磁铁,利用安培定则来判断通电螺线管的极性.(2)在磁体外部,磁感线的特点是由N极指向S极.(3)力臂是支点到力的作用线的距离,力臂与力的作用线垂直.(4)物体的浮沉条件:浮力大于重力物体上浮.11.下列关于电与磁的说法中,错误的是()A. 磁场中某点的磁场方向是由放在该点的小磁针决定的B. 改变通电螺线管中电流的方向,可以改变通电螺线管的N、S极C. 发电机是利用电磁感应原理制成的,工作时将机械能转化为电能D. 只改变直流电动机的电流方向,直流电动机内线圈的转向会发生改变【答案】A【解析】【解答】解:A、磁场中某点的磁场方向是一定的,可以由放在该点的小磁针来判断,但不是由小磁针决定的.故A错误;B、通过螺线管周围磁场方向和电流方向有关,改变电流方向会改变磁场方向.故B正确;C、发电机是利用电磁感应原理制成的;发电机工作时消耗了机械能,得到了电能.是将机械能转化为电能的装置.故C正确;D、电动机是利用通电导线在磁场中受力的作用的原理工作的,所受力的方向与电流方向和磁场方向有关,故只改变直流电动机的电流方向,直流电动机内线圈的转向会改变.故D正确.故选A.【分析】①磁场是有方向的,人们规定,在磁场中的某一点,小磁针静止时N极所指的方向就是该点的磁场方向;②通电螺线管周围存在磁场,磁场方向和电流方向有关;③发电机是利用电磁感应原理制成的,工作时机械能转化成电能;④电动机是利用通电导线在磁场中受力的作用的原理工作的,所受力的方向与电流的方向和磁场的方向有关.12.如图所示,A是悬挂在弹簧测力计下的条形磁铁,B是螺线管.闭合开关,待弹簧测力计示数稳定后,将滑动变阻器的滑片缓慢向右移动的过程中,下列说法正确的是()A. 电压表示数变大,电流表示数也变大B. 电压表示数变小,电流表示数也变小C. 螺线管上端是N极,弹簧测力计示数变小D. 螺线管上端是S极,弹簧测力计示数变大【答案】 C【解析】【解答】解:(1)由图可知电流由螺线管的下方流入,则由右手螺旋定则可知螺线管上端为N极,下端为S极;则螺线管与磁铁为同名磁极,相互排斥;当滑片向右移动时,滑动变阻器接入电阻变小,则由欧姆定律可知电路中电流增大,即电流表的示数变大;因为串联电路中,电阻越大,分得的电压越大,因此滑动变阻器两端电压减小,即电压表示数减小;故AB错误;(2)由于通过电路的电流变大,则螺线管的磁性增大,螺线管与磁铁之间的斥力增大,因此弹簧测力计示数变小.故C正确,D错误.故选C.【分析】解答此题从以下知识点入手:(1)影响电磁铁磁性强弱的因素有:电流的大小、线圈的匝数、有无铁芯.线圈的匝数一定,电流越大磁性越强;(2)运用安培定则判断通电螺线管的极性;(3)磁极间的相互作用:同名磁极相互排斥,异名磁极相互吸引.(4)当变阻器R的滑片缓慢向右移动,滑动变阻器接入电路的电阻变小,根据欧姆定律和串联电路电压的特点可知电路电流表和电压表示数的变化.13.如图中的a表示垂直于纸面的一根导线,它是闭合回路的一部分.它在下图所示各磁场中水平运动时,哪种情况不会产生感应电流()A. B. C. D.【答案】B【解析】【解答】解:磁极间的磁感线是从N极指向S极,由图可知,ACD中的导体运动时都会切割磁感线,所以会产生感应电流;只有B没有切割磁感线,所以不会产生感应电流;故选B.【分析】能否产生感应电流,就要看图示的情景能否满足①闭合电路;②导体切割磁感线运动这两个条件.14.下列有关电和磁的说法正确的是()A. 奥斯持发现了电流的磁效应B. 磁体周围的磁场既看不见也摸不着,所以是不存在的C. 电动机是根据电磁感应原理制成的D. 电磁铁磁性的强弱只与线圈中电流的大小有关【答案】A【解析】【解答】解:A、奥斯特发现了电流的磁效应,故A正确;B、磁体周围的磁场虽然看不见也摸不着,但的确存在,故B错误;C、电磁感应现象是发电机的制作原理,而电动机的制作原理是通电线圈在磁场中受力转动,故C错误;D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关,故D错误.故选A.【分析】(1)奥斯特发现了电流的磁效应;(2)磁场看不见、摸不着但的确存在;(3)电动机工作原理是通电线圈在磁场中受力转动;(4)电磁铁的磁性强弱与电流的强弱和线圈的匝数有关.15.下列实验中,能说明电动机工作原理的是()A. B. C. D.【答案】B【解析】【解答】电动机利用磁场对电流的作用力工作。
