绪论2.解：51001325.1Paatm ⨯= 1m N Pa 2=⋅- 1m N J =⋅ 3310m L -= ∴2321001325.1m J m N m N atm L ⨯=⋅⋅⋅⋅⋅⋅- ∴21001325.1J atm L ⨯=⋅以J ·mol -1·K -1表示R 的值R =0.08206×1.01325×102 J ﹒mol -1﹒K -1=8.315 J ﹒mol -1﹒K -1第一章 流体流动1. 表压=－真空度=－4.8×104Pa 绝压=5.3×104 Pa2.解：设右侧水面到B ′点高为h 3，根据流体静力学基本方程可知P B =P B ′ 则ρ油gh 2=ρ水gh 3mm mkg mmm kg h 4921000600820h 3323=⋅⨯⋅==--水油ρρ h=h 1+h 3=892mm3.解：正U 型管水银压差计 由图可知 P A =P 1＋(x ＋R 1)ρ水gP B =P 2＋x ρ水g ∵P 1－P 2=2.472kPa ∴P A －P B =2.472kP A ＋ρ水gR 1又有P A =P C P C = P B ＋ρHg gR 1∴ρHg gR 1=2.472kPa ＋ρ水gR 1∴mm m sm m kg R 00.200200.081.9)100013600( 2.472kPa231==⋅⨯⋅-=-- 倒U 型压差计 设右侧管内水银高度为M∵指示流体为空气∴P C =P DP 1=P C ＋ρ水g(R 2＋M) P 2=P D ＋ρ水gM ∴mm m sm m kg R 0.2522520.081.91000 2.472kPa232==⋅⨯⋅=- 4.(1)P B =－845.9Pa(表)(2)R ′=0.178m 7.解：由公式AVsu =可得 Vs=uA=u πd 2/4=0.8×π×(57-3.5×2)2×10-6/4=1.57×10-3m 3/sWs=Vs ρ=1.57×10-3×1840=2.89kg/ss m kg u AWsG ⋅=⨯===2/147218408.0ρ 8.解：由题可知：1—1′截面：P 1=1.013×105Pa u=0以2—2′截面为基准水平面∴z 1=3m2—2′截面：设管内流速为u z 2=0 3—3′截面：u, z 3=3m4—4′截面：u, z 4=3＋0.5=3.5m 5—5′截面：u, z 5=3m6—6′截面：u, z 6=2m, P 6=1.013×105Pa 根据伯努利方程：We=0, ∑h f =0有ρ++=ρ+62611P 2u gz P gz∵P 1=P 6 ∴u 2/2=g(z 1－z 6)=9.8有ρρ222112P u gz P gz ++=+9.8×3＋1.013×105/1000=9.8＋P 2/1000∴P 2=1.209×105Paρρ323112P u gz P gz ++=+1.013×105/1000=9.8＋P 3/1000∴P 3=0.915×105Paρρ424112P u gz P gz ++=+9.8×3＋1.013×105/1000=9.8×3.5＋9.8＋P 4/1000∴P 4=0.866×105Paρρ525112P u gz P gz ++=+∴P 5=0.915×105Pa9. (1)u=1.547m/s V h =10.9m 3/h (2)Δz=2.82m11.解：ηNeN =Ne=We ﹒Ws取釜内液面为1—1′截面，高位槽内液面为2—2′截面根据伯努利方程：f h Pu gz We u P gz ∑+++=+++ρρ22222111221—1′截面：z 1=0, P 1=－2.5×104(表压), u 1=0 2—2′截面：z 2=15m, P 2=0(表压), AWsu ρ=2 A=πd 2/4=0.25×π×[(76－4×2)×10-3]2=3.63×10-3m 2∴s m h m u /46.1/3.524710501063.3102342==⨯⨯⨯=- 173740106105046.11068Re 43=⨯⨯⨯⨯==--μρdu ＞4000 湍流 又ε/d =0.3×10-3/68×10-3=4.41×10-3 查图得λ=0.029kg J u d l h f /7.22246.1068.050029.0222=⨯⨯=⋅=λ查表1—3得，ξ全开闸阀=0.17 ξ半开截止阀=9.5 ξ90°标准弯头=0.75 ξ进=0.5 ξ出=1∴h f ′=(0.17＋9.5＋3×0.75＋0.5)×1.462/2=14.2J/kg∴∑h f =22.7＋14.2=36.9J/kg9.36246.1151050105.224++=+⨯-g WeWe =208.87J/kgNe =208.87×2×104/3600=1.16kWN=1.16/0.7=1.66kW12.解：1—1′：高位槽液面 2—2′：出口管内侧列伯努利方程 f h Pu gz We u P gz ∑+++=+++ρρ2222211122z 2=0, z 1=4m, P 1=P 2=0(表)， u 1=0, We=0∴∑h f ＋u 22/2=4g ∑h f = h f ＋h f ′22u d l h f ⋅=λ查表1—3得，ξ半开截止阀=9.5 ξ90°标准弯头=0.75 h f ′=∑ξ﹒u 22/2=(9.5＋0.75＋0.5) ×u 22/2=10.75×u 22/2∴g du 4)75.10201(222=++λ化简得(400λ＋11.75)×u 22/2=39.220℃时μ水=1.005×10-3λ=f(Re)=f(u 2) 需试差 321075.49Re ⨯==u du μρ假设 u 0 Re λ → u 001.0=dε1.5 76630 0.039 1.661.6 79600 0.039 1.66 1.66 82588 0.0388 1.66 ∴截止阀半开时该输水系统的u 0=1.66m/sVs=uA=1.66×0.25π×0.052=0.00326m 3/s∴Vs=11.73m 3/h第二章 流体输送设备1、解：分别取离心泵的进、出口截面为1-1′截面和2-2′截面，由伯努力方程得：21,2222211122-+++=+++f H gu ρg p Z H g u ρg p Z21,212212122-+-+-+-=⇒f H gu u ρg p p Z Z H其中，12Z Z -=0.4 m ；41109.1⨯-=p Pa(表压)；52107.4⨯=p Pa(表压)；21u u =；21,-f H =0；20℃时水的密度3m kg 2.998-⋅=ρ。

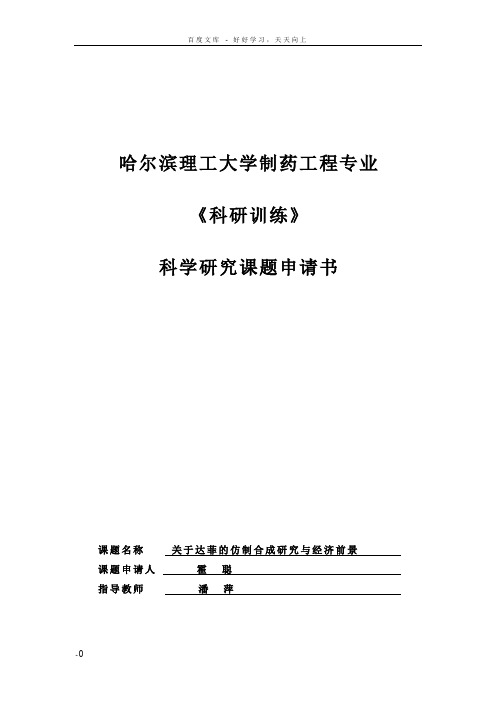

哈尔滨理工大学制药工程专业《科研训练》科学研究课题申请书课题名称关于达菲的仿制合成研究与经济前景课题申请人霍聪指导教师潘萍一.简表课题名称关于达菲的仿制合成研究与经济前景姓名霍聪学号09 班级制药07-2课题简介课题简介：随着甲型H1N1流感在全球的肆虐，罗氏制药的重磅药物达菲作为对抗甲流的首选药物，被WHO和许多国家列为储备药材，成为炙热的抢手货，而罗氏制药从中获利丰厚。
2005年12月12日, 获得了罗氏集团生产销售的授权，这也是中国第一家得到授权的企业,而事实上也仅在全球30多个国家受到专利保护,在任何非洲或联合国最不发达国家名单上的国家都不受到专利保护【1】。
各国药企纷纷仿制达菲以求巨大经济收益。
我国也在加快达菲的仿制研究，但是合成原料药莽草酸短缺，给研究工作带来一定阻碍。
本文将列举几种用廉价易得的化合物如吡啶、溴苯等合成达菲的方法路线，这些路线都有较高的产率，原料价格在几十到一百多之间，没有依赖莽草酸进行合成，步骤简捷，合成方法简单、稳定、牢靠，在实验室中可以达到克级生产规模，因此改进工艺进行工业化大规模生产也是可行的。
本文将具体探讨三条合成路线的优化选择，尽早找出仿制达菲的最优路线。
图1 达菲化学结构式二．立项依据（800-1000字）三．课题研究的主要内容及实施方案运输等环节一定注意环境与人身安全。
在最后分析下结论时一定考虑吡啶毒性的可操作性。
其合成路线见图2。
图2 以吡啶为原料合成达菲（2）以溴苯为原料的合成达菲2008年台湾大学的Fang小组以溴苯经微生物氧化后的顺式的1，2-二羟基溴代烃为原料，经11步以2l％～26％的产率高效完成了达菲的合成。
溴苯是非常便宜易得的试剂(69元／500 mL)，而对其微生物氧化产物(24)可以大量制备(15 L规模)。
他们对(24)先进行丙酮叉保护，再进行SnBr4催化下的溴代乙酰胺化反应得到化合物(25)。
它经LH—MDS作用得到亚胺化合物(26)。
第一章绪论一、名词解释1.制药工艺学2.化学制药工艺学3.制剂工艺学4.新药研发5.清洁技术二、填空1.制药工业是一个 _____________________ 高技术产业，研究开发 ______________________ 和不断改进___________________ 是当今世界各国制药企业在竞争中求得生存与发展的基本条件2.制药工业是一个以__________________________ 为基础的朝阳产业。
3.世界制药工业的发展动向为：___________________ 、______________ 、 _____________ 、 ______________4. _______________________________ 制药工艺是桥梁与瓶颈，对工艺的研究是加速产业化的一个重要方面。
5. _______________________________ 清洁技术的目标是_____________________________ 本来要排放的污染物，实现 _____________________________ 的循环利用策略。
三、简答题2.制药工业的特点有哪几方面？3.新药研发的内容是什么？4•我国制药工业的发展方向有哪些？5.针对当前我国化学药品生产所面临的问题，如何提高我国医药企业的研发能力?第二章药物工艺路线设计和选择一、名词解释1.全合成制药2.半合成制药3.手性制药4.药物的工艺路线6.类型反应法7.Sandmeyer 反应& Mannich 反应：9.“一勺烩”或“一锅煮”10.分子对称法：二、填空1. _______________________ 是药物生产技术的基础和依据。
工艺路线的___________________________ 和—点，采取相应的设计方法。
3.在制定化学制药工艺实验研究方案时，还必须对反应类型作必要的考察，阐明所组成的化学反应类型到底是 _____________________________ 还是_________________________ 反应。
一、名称解释（每题2分，共20分）1.理想混合反应器:是指流体处于理想状况的反应器。
对于流体混合，有两种理想极限，即理想混合和理想置换。
2.积分稀释热:恒温恒压下，将一定量的溶剂加入到含1 mol溶质的溶液中，形成较稀的溶液时所产生的热效应。
3.对流混合：若混合设备翻转或在搅拌器的搅动下，颗粒之间或较大颗粒群之间将产生相对运动，而引起颗粒之间的混合，这种混合方式称为对流混合。
4.载能介质：5.建筑施工坐标系:建筑施工坐标轴分别用A和B表示，故又称为AB坐标系。
6.安全水封：7.丸剂的滴制:利用分散装置将熔融液体粒化，再经冷却装置将其固化成球形颗粒的操作，又称为滴制造粒。
8.单程转化率：表示反应物一次通过反应器,参加反应的某种原料量占通入反应器的反应物总量的百分数。
9.打旋现象：当搅拌器置于容器中心搅拌低粘度液体时，若叶轮转速足够高，液体就会在离心力的作用下涌向器壁，使器壁处的液面上升，而中心处的液面下降，结果形成一个大漩涡的现象。
10.超声空化现象:是指超声波的作用下，液体内部将产生无数内部几近真空的微气泡，在超声波的压缩阶段，刚形成的微气泡因受压而湮灭，随之产生高温高压的这种现象。
二、填空题（每空1分，共20分）1. 理想置换的特征是在与流动方向垂直的截面上，各点的流速和流向完全相同，就像活塞平推一样，故又称为活塞流或平推流。
2. 混合液包括：低粘度均相液体混合、高粘度液体的混合、非均相液体的混合、固体溶解四种溶液类型。
3. 锚式和框式搅拌器常用于中、高粘度液体的混合、传热及反应等过程。
4. 造粒设备包括有：摇摆式颗粒机、高效混合造粒机、沸腾造粒机三种。
5. 明胶液是由明胶、甘油和蒸馏水配制而成的。
6. 按使用范围的不同，制药用水可分为饮用水、纯化水、注射用水、灭菌注射用水四大类。
7. 在相同条件下，径向型的涡轮式搅拌器比轴流型的推式搅拌器提供的提供的功率要大。
三、单项选择题（每题1分，共15分）1. 对于技术成熟的中、小型工程项目，为简化设计步骤，缩短设计时间，一般采用B__设计。
制药工程工艺设计作业答案解析作业答案绪论1.5 采用两阶段设计，即初步设计和施工图设计。
1.7 一个工程项目的设计，按照我国传统的设计体制，一般可分为设计的前期工作、设计的中期工作和设计的后期工作。
而设计的前期工作又包括编制项目建议书、可行性研究报告、厂址选择报告和设计任务书等项工作。
1.10 简述工程设计的基本程序。
一个工程项目从计划建设到交付生产一般要经历以下基本工作程序：提出项目建议书→批准立项→进行可行性研究→审查及批准→编制设计任务书→初步设计（选择建设地点、进行勘察）→初步设计中审→施工图设计（进行建设准备）→组织工程施工→试车（进行生产准备）→竣工验收和交付生产1.设计前期工作阶段：提出项目建议书→编制设计任务书2.设计中期工作阶段：初步设计→施工图设计（有一些大型项目，在中间还需有扩大初步设计）3.设计后期工作阶段：组织工程施工→交付生产第二章2.2设计前期应做哪些工作？（同上）2.3 项目建议书包括哪些容？①项目名称、项目建设目的和意义，即项目建设的背景和依据，投资的必要性和经济意义；②产品需求的初步预测；③产品方案及拟建生产规模；④工艺技术方案(原料路线、生产方法和技术来源)；⑤资源、主要原材料、燃料和动力供应；⑥建厂条件和建设厂址初步方案⑦辅助设施及公用工程方案；⑧工厂组织和劳动定员估算；⑨项目实施规划设想；⑩项目投资估算和资金来源及筹措设想；⑾环境保护；⑿经济效益和社会效益的初步估算。
⒀结论与建议2.7 可行性研究包括哪些容？（1）总论（2）需求预测（3）产品方案及生产规模（4）工艺技术方案（5）原材料、燃料及公用系统的供应（6）建厂条件及厂址选择布局方案（7）公用工程和辅助设施方案（8）环境保护（9）职业安全卫生和劳动保护（10）消防（11）节能（12）工厂组织和劳动定员（13）药品生产管理规(GMP)实施规划的建议（14）项目实施规划（15）投资估算和资金筹措（16）社会及经济效果评价（17）评价结论2.8 设计任务书编制工作的任务是什么？是确定建设规模和投资、建厂地区和建设进度、原材料、动力和燃料的供应，以及协作关系和设计分工等重大问题。
第一章 流体流动习题答案1.试计算空气在真空度为41.3kPa 及－40o C 时的密度。
（79%的N 2和21%的O 2）解：绝压P ＝大气压－真空度＝101.33-41.3=60.03kPaM 平=79%×28+21%×32=28.84kg/kmol328.8460.030.893/8.314(273.1540)M p kg m RT ρ⋅⨯===⨯-平平2..某蒸汽压力表上的读数为167kPa,当地当时大气压计的读数为100kPa ，试查出蒸汽的饱和温度.(查教材附录饱和水蒸气表)。
解:蒸汽绝压=大气压+表压=167+100=267kPa 查饱和水蒸气表,蒸汽的温度约为130℃3.如本题附图所示,测压管分别与三个设备A,B,C 相连通,连通管的下部是水银,其密度为13600kg/m 3,上部是水,其密度为1000kg/m 3,三个设备内的水面在同一水平面上.问:(1)1、2、3三处压力是否相等？ （2）4、5、6三处压力是否相等？（3）若h 1＝100mm ，h 2＝200mm ，且知设备A 直接通大气（大气压力为101.33kPa ）。
求B 、C 两设备内水面上方的压力。
解(1)123p p p ==不成立，因1.2.3三点的截面之间不属于同一种连续的流体. (2) 456p p p ==成立,因4.5.6三点的截面之间处于属于同一种静止的,连通的,连续的流体.(3)若求,B C p p ,先找等压面.由(2)知, 456p p p ==,由此三点列静力学方程并设1、2、3三点到液面的距离为H 。
A 点与大气相通，51.013310A a p p kPa ==⨯ 则42252122622456()()A H O B H O Hg C H O Hg p p H h gp p H h h g h g p p H g h g p p p ρρρρρ=++⎧⎪=++-+⎪⎨=++⎪⎪==⎩推导出521522() 1.013310(100013600)0.19.8188.9() 1.013310(100013600)0.29.8176.6B A H O Hg C A H O Hg p p h g kPa p p h g kPa ρρρρ=+-=⨯+-⨯⨯==+-=⨯+-⨯⨯=4．比压计中水银面的高度差h=0.36m,其它液体为水。
项目二点、线、面的投影之前两节课我们学习了绘图的基本知识，通过一些基本图样的练习来巩固了一下。
这次我们就来学习工程图样绘制的基本原理，也就是投影法。
我们通过投影法把立体的东西转化为平面的图形。
∙那么投影方法有几种呢？一种为中心投影法，一种为平行投影法。
1、中心投影法：它有一个投射的中心，它是一个点光源，发射的一个光线投射出来的。
中间的三角版也就是投影体，就是我们需要绘制的模型。
这个点光源发散的投射线经过投影体之后在投影面上形成它的影子。
由于这个投影中心是一个点光源，导致在投影面上投射的大小是不一样的。
这种投影法就是中心投影法，它的缺点 1）就是投影体的真是的大小和投影面上的大小是不相等的。
也就是说不能1:1的照搬过来。
在工程上，我们说它缺乏度量性。
2）它投影的大小不仅与原来投影体大小不相等，它还会随着这个物体的位置的改变而发生改变。
投影体离投射中心近一点，它在投影面上的投影的大小就大一点。
中心投影法不能够反映物体的真是大小，作图比较复杂，没有度量性。
它的优点就是有一个比较好的立体感。
∙大家看一下这张图就是利用中心投影法绘制出来的，大家看这张图应该完全没有难度，可以清楚的看懂里面有什么东西。
蛋如果要求你把这张图画出来就会非常的复杂。
这种中心投影法绘制出来的叫做透射图，它用在建筑行业上会比较多。
而我们机械设备、零部件这个领域一般用到的是第二种方法：平行投影法。
∙平行投影法：投影的原理就是投射线都为平行光。
投影出来后，我们发现投影面上的投影和投影体的大小是一样的。
这样我们在绘图的时候，尺寸就很好拿捏了。
绘制图的时候就可以直接拿尺子量取实物的大小去画就好了。
这是平行投影法的一个优点。
同时，我们发现这种投影法它的投射线与投影面的夹角可以为0-90度的关系，换句话说它们可以是倾斜的关系。
还有一种比较特殊的就是投射线与投影面之间是垂直的。
如果是倾斜的，我们称之为斜投影法；如果是垂直关系，我们称之为正投影法。
这两种关系我们都广泛运用于工程图样的绘制。
