四辊破碎机辊皮的修复堆焊技术摘要：针对目前很多冶金企业四辊破碎中存在辊皮使用周期短的问题，在辊皮表面堆焊一层耐磨层，使其达到理想效果。
文章中介绍了其辊皮的具体堆焊工艺及方法。
关键词：周期短耐磨层堆焊工艺四辊破碎机是钢厂烧结系统中煤和焦炭破碎的主要设备，利用两组（四只）高强度耐磨合金碾辊，相对旋转产生的高挤压压力和剪切力来破碎物料。
一般上辊间隙10mm，下辊间隙3mm，通过调整辊子间隙来达到所需物料粒度要求，由输送设备送出。
辊子由轴、轮辐、推力环、拉杆和辊皮等组成，其中辊皮是易损件，经磨损和腐蚀，正常使用时间为3~5个月。
一般辊皮材质为：本体材质ZG35SiMn+堆焊耐磨合金，选择的合金硬度软辊皮不耐用；选择的合金太硬辊皮耐用，但辊子打滑不吃料、物料外溢，辊子的旋转速度降低，不能满足生产要求。
故在生产过程中选择正确耐磨层合金是非常重要的。
四辊示意图一、焊前准备1.在修补堆焊前将需修复的四辊进行拆卸，清洗。
将辊皮的表层找平。
（车除疲劳层）2.将辊皮整体置于热处理炉中进行预热，温升速度50℃/小时，升温至250℃左右，保温2小时出炉堆焊，堆焊过程中注意保证层间温度150~200℃。
3.和焊丝配对焊剂按焊剂生产厂家要求在烘干箱中烘干并保温2小时。
二、焊接将经过加热的辊皮装夹在堆焊机上进行堆焊。
加工后的旧辊皮尺寸为Φ1170×1000mm，堆焊后的尺寸为Φ1205×1000mm，耐磨层堆焊道次3道以上，每道厚度1.8~2.5mm，单边留2~2.5mm以上的加工余量，连续焊接，焊缝搭接严密。
1.焊材的选择打底堆焊采用实心焊丝SN1180(Φ4.0mm）+HJ260焊剂，由Φ1170mm堆焊至Φ1185mm.耐磨层用实心焊丝SN3106(Φ4.0mm）+HJ260焊剂，由Φ1185mm 堆焊至Φ1205mm。
2.焊接参数及焊接操作2.1焊接参数电弧电压取32V，焊接电流480A，送丝速度300~350cm/min，焊丝伸出长度30mm。
辊压机堆焊修复技术方案
长城机械在辊压机堆焊修复方面拥有一套严谨的方案，具体方案如下：
（1）使用碳弧气刨去掉所有旧的耐磨层和过渡层，露出母材
（2）如果是离线修复，上车床车光外圆（如果是在线修复的话，则使用碳弧气刨），对母材进行探伤检查，直至探伤没有裂纹为止。
（3）将辊子加热到80-120℃，使用TD402特种埋弧焊丝进行埋弧自动焊，堆焊打底层，厚度约为8mm，保证辊子同心度。
（4）使用TC206特种耐磨焊丝进行明弧自动焊，堆焊缓冲层和耐磨层，厚度12mm，表面花纹为一字纹或者菱形加点纹（客户选择）。
保证外圆直径达到图纸要求。
（5）使用TB2106特种耐磨焊条对辊子侧边进行硬面堆焊处理。
（6）用石棉布把辊子包裹，撤掉加热装置，让辊子缓冷。
（8）堆焊设备质量保证措施：用NK-718NM 磨辊埋弧自动堆焊、MZ-1000直流焊机修复系统，每次开机前，检查设备的状态和安全情况；设备运行中，对设备的运行状况进行监控，遇到紧急情况进行应急处理；每日工作结束后，关掉电源，检查设备的各功能设置是否处于复位状态；
（9）堆焊过程保证措施：堆焊过程中，边焊边检验焊道的裂纹情况、有无气泡等情况。
堆焊后从整体上看焊道是否美观；
（10）堆焊后的磨辊堆焊层测试硬度HRC60-63；
（11）对现场的安装尺寸及位置进行核对，在堆焊过程中对各道工序严格把关，严格执行停工待检、质量见证制度，并做好记录；
（12）堆焊质量的验收方法：堆焊后焊层焊接牢固，堆焊表面均匀平整，外形尺寸、同心度与原始设计数据相符，能很好的满足需方安装要求。
英文回答：The welding restoration technique is one of the methodsmonly used in industrial production to repair damaged lumbers，which can effectively address such issues as wear， cracks and pits on their surfaces and enable them to return to normal working conditions。
The process of repairing the damaged luminium typically includes several steps， such as preparation，welding， and reprocessing。
The preparation phase requires cleaning， inspection and welding of damaged luminum to ensure clean surfaces， oil—free， impurities and cracks。
The weld restoration phase was to re—locate the damaged areas with alloy welds through welding techniques， fill the defects and repair the surface。
The post—repair treatment phase includes thermal treatment， grinding and balancing of post—repair plumes to ensure that they have good working performance and useful life。
立磨磨辊及磨盘表面耐磨堆焊技术介绍辊式立磨在粉磨系统中由于其能节省大量的能源因而逐渐被广泛应用，对于磨机辊轮及磨盘的磨损问题便日益明显起来。
部件的不规则磨损，加上因磨耗而使得辊轮与磨盘之间的间隙加大，设备运转效率下降，能耗不断提高，这些问题最终导致了立磨的停产检修，可想而知，造成的经济损失有多大。
对于这种问题，企业一般采取更换同型号部件的方式进行来维修，这需要投入大量的资金去购买备件，同时浪费了宝贵的生产时间（一般铸件厂家交货时间都很长）。
提高辊轮与磨盘的耐磨性能于是便成为众多企业研讨的重要话题之一。
表面耐磨堆焊也因此应运而生了，采用表面耐磨堆焊技术进行其粉磨系统的磨损修复，既经济又可确保粉磨系统的高性能，优化粉磨工艺，节约维修费用。
本文就辊式立磨采用的表面耐磨堆焊技术作一简介。
1、磨损分析对于辊式立磨，其磨辊和磨盘磨损面的磨损差别很大程度上取决于所碾磨的物料。
其磨损率的正常范围是３ｇ/～１０ｇ/ｔ（其值很大程度上又取决于矿渣中的游离铁量），最大范围达０．２ｇ/ｔ～２０ｇ/ｔ。
一般假设游离铁量为０．３％～０．５％，铁量每增加０．１％，额定磨损率将增加约１０％。
当喂料中游离铁量等含量高时，如果游离铁量超出１％，则在矿渣入磨前必须进行除铁，否则辊式立磨的磨损率会很高，会使粉磨系统的使用寿命下降约30％以上，这种情况下，对辊式立磨采用表面堆焊效益显著，不仅比更换磨损件费用低，而且部件经表面硬化后的使用寿命是未硬化处理部件的1.5～2倍左右，这将大大降低部件磨损率。
2、表面耐磨堆焊大部分公司的立磨磨辊及磨盘由高铬铸铁制成，这是一种高耐磨材料且适用于表面耐磨硬化处理。
对高铬铸铁表面实施堆焊，须选用专业设备及有专业技术资质的企业才行。
昆山惠丰耐磨工业有限公司即是全中国硬面再生专业焊补企业之龙头，焊接装备为全自动焊接系统，焊机为美国MILLER焊机，电流电压相对稳定；焊丝采用KSW-266专用焊丝，欧洲生产制造。
轧辊堆焊埋弧堆焊修复技术随着工业化的发展，轧辊在各种机械设备中扮演着非常重要的角色，它主要用于金属材料的压轧加工，是许多工业生产中不可或缺的部件。
由于轧辊在工作过程中所受到的强大压力和摩擦，导致轧辊表面很容易出现磨损和裂纹等问题，从而影响了轧辊的使用寿命和生产效率。
为了解决这一问题，目前已经出现了多种轧辊修复技术，其中堆焊修复技术和埋弧堆焊修复技术是比较常用且效果较好的方法之一。
轧辊堆焊修复技术是指在轧辊磨损或裂纹部位进行表面堆焊后再经过热处理进行修复，其优点是修复后的轧辊表面硬度、耐磨性和抗裂性能都得到了很好的提高，可以有效延长轧辊的使用寿命。
而埋弧堆焊修复技术则是通过在轧辊磨损或裂纹部位进行埋弧堆焊，然后经过热处理进行修复，也可以达到类似的效果。
对于轧辊堆焊和埋弧堆焊修复技术来说，专业的技术和设备是非常重要的。
需要选择适合的焊接材料和焊接工艺，确保修复后的轧辊表面能够满足工作要求。
需要使用专业的堆焊设备和工具，确保修复过程中的焊接质量和稳定性。
还需要进行合理的热处理工艺，以确保修复后的轧辊表面能够达到理想的硬度和耐磨性能。
除了技术和设备，对于轧辊堆焊和埋弧堆焊修复技术来说，经验丰富的操作人员也是非常重要的。
因为修复过程中需要考虑到轧辊的材料、结构、工作环境等多种因素，需要有一定的经验和技巧才能确保修复效果和修复质量。
在实际应用中，轧辊堆焊和埋弧堆焊修复技术已经得到了广泛的应用，并取得了很好的效果。
通过修复后的轧辊，不仅可以延长轧辊的使用寿命，减少了更换轧辊的频率，也提高了生产效率和产品质量。
这些修复技术也在一定程度上减少了对资源的浪费，降低了生产成本，具有显著的经济和社会效益。
轧辊堆焊和埋弧堆焊修复技术是解决轧辊磨损和裂纹等问题的有效方法，通过选择合适的材料、严格的焊接工艺和合理的热处理工艺，加上经验丰富的操作人员的配合，可以达到较好的修复效果。
相信随着科技的不断发展和完善，轧辊修复技术在未来会有更广泛的应用和更好的发展。
磨煤机磨辊耐磨层修复【摘要】本文主要介绍了以明弧堆焊为主要技术对机械装置磨辊的修复的一系列的工艺流程的介绍，以供工作者参考。
【关键词】堆焊技术；指标；试验；工艺磨煤机磨辊衬板等部件表面磨损因煤质问题磨损极为严重。
其中的辊套，使用时间一般在3600h。
当辊套磨损到一定程度，如果到生产厂家重新制作辊套，单价在5 万元，更换一次需要3 个辊套，价值15 万元，并且制作周期长。
为了节省生产成本，保证磨辊焊接质量的同时，提高加工效率，降低劳动强度，我公司经过对各种焊接方式的对比，并改进磨辊焊补工艺，制作专用工具，通过多次试验最后形成了一套实用的以明弧堆焊为主要技术，对磨损部件进行修复的工艺。
1 明弧堆焊技术简介经过研究比对，筛选出一套实用的明弧堆焊技术。
该工艺是对硬面修复的先进工艺技术之一，适合对上述设备进行修复，且实施该工艺后，可提高焊件使用寿命2 倍以上（如磨辊、磨盘，使用寿命可由3600h 提高到8000h 以上）。
用堆焊修复只需新件费用的33%，还可缩短修理和更换零件的时间。
明弧堆焊修复技术及高品质焊材在磨损的辊套、磨盘、破碎机上堆焊一定厚度的耐磨层，可以提高其抗磨损能力，延长使用寿命，并且可以多次重新翻修。
在磨辊多年的运行过程中，根据不同的磨损情况，一些磨盘已经修复超过20 次，滚筒修复超过10 次，为公司节省大量资金。
2 明弧堆焊设备简介明弧堆焊是国际上先进的自动调频焊接技术，具有焊道冷却速度快、焊缝硬度高、热影响区小、不易产生裂纹及剥落现象等优点。
堆焊工艺可选用高耐磨性的自保护药蕊焊丝，由送丝机将焊丝连续不断地送到均速旋转的工件上，通过逆变电源产生500A 的电流，由焊枪把焊丝熔化，熔敷到工件上至要求的尺寸。
2.1 设备构成明狐堆焊设备主要由逆变电源（OTC-600）、便携式操作架、送丝校直机构、水冷焊枪系统、冷却水装置和焊道水冷喷雾装置组成。
2.2 设备特点简介设备体积小、重量轻、拆装方便。

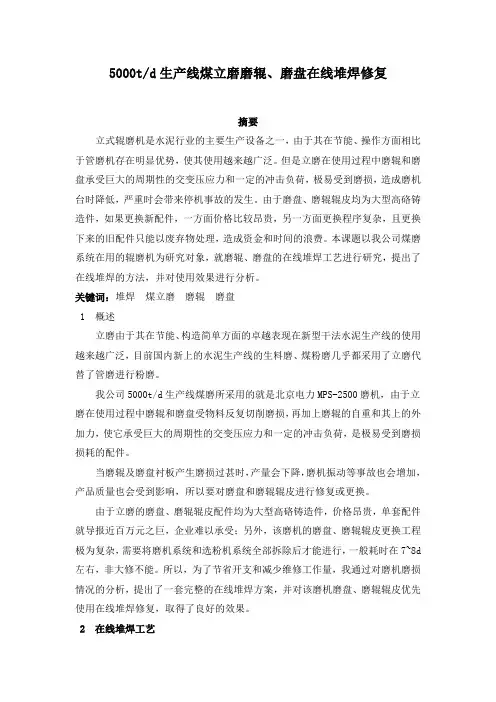

5000t/d生产线煤立磨磨辊、磨盘在线堆焊修复摘要立式辊磨机是水泥行业的主要生产设备之一，由于其在节能、操作方面相比于管磨机存在明显优势，使其使用越来越广泛。
但是立磨在使用过程中磨辊和磨盘承受巨大的周期性的交变压应力和一定的冲击负荷，极易受到磨损，造成磨机台时降低，严重时会带来停机事故的发生。
由于磨盘、磨辊辊皮均为大型高硌铸造件，如果更换新配件，一方面价格比较昂贵，另一方面更换程序复杂，且更换下来的旧配件只能以废弃物处理，造成资金和时间的浪费。
本课题以我公司煤磨系统在用的辊磨机为研究对象，就磨辊、磨盘的在线堆焊工艺进行研究，提出了在线堆焊的方法，并对使用效果进行分析。
关键词：堆焊煤立磨磨辊磨盘1 概述立磨由于其在节能、构造简单方面的卓越表现在新型干法水泥生产线的使用越来越广泛，目前国内新上的水泥生产线的生料磨、煤粉磨几乎都采用了立磨代替了管磨进行粉磨。
我公司5000t/d生产线煤磨所采用的就是北京电力MPS-2500磨机，由于立磨在使用过程中磨辊和磨盘受物料反复切削磨损，再加上磨辊的自重和其上的外加力，使它承受巨大的周期性的交变压应力和一定的冲击负荷，是极易受到磨损损耗的配件。
当磨辊及磨盘衬板产生磨损过甚时，产量会下降，磨机振动等事故也会增加，产品质量也会受到影响，所以要对磨盘和磨辊辊皮进行修复或更换。
由于立磨的磨盘、磨辊辊皮配件均为大型高硌铸造件，价格昂贵，单套配件就导报近百万元之巨，企业难以承受；另外，该磨机的磨盘、磨辊辊皮更换工程极为复杂，需要将磨机系统和选粉机系统全部拆除后才能进行，一般耗时在7~8d 左右，非大修不能。
所以，为了节省开支和减少维修工作量，我通过对磨机磨损情况的分析，提出了一套完整的在线堆焊方案，并对该磨机磨盘、磨辊辊皮优先使用在线堆焊修复，取得了良好的效果。
2 在线堆焊工艺所谓在线堆焊修复就是将堆焊机运到现场，在立磨衬板不拆除的情况下，使用药芯焊丝明弧堆焊修复。
因为不用拆卸磨辊／盘瓦，用户可在设备检修和设备停机的短时间内进行较好的堆焊修复，满足即时检修的需要，最大程度缩短停工时间。
Φ950轧辊堆焊修复工艺1、焊前粗加工将待修复的Φ950轧辊上车床车削,去除疲劳层及存在的缺陷,表面见母材金属光泽,一般要求单边车削尺寸≥3mm,具体操作根据疲劳层厚度决定，对有局部缺陷的部位可进行局部车削或打磨,深孔沙眼钻深扩孔手工焊补。
车削各孔型，壁与轴线的角度要为110--120º，R处圆滑过渡。
2、探伤对表面裂纹较浅者则继续车削,车削加工后的Φ950轧辊,用超声波、磁粉探伤等检验方法检查内部缺陷和表面裂纹情况，确保在堆焊前将裂纹清除干净。
对内部缺陷较大，表面裂纹较深的轧辊做报废处理，不再修复，以免在使用时发生断辊。
3、焊前预热Φ950轧辊堆焊前预热在保温罩（炉）内进行，加热的升温速为20℃/h,当轧辊慢速升温至320℃,恒温12--15小时.4、堆焊5．焊后回火处理Φ950轧辊堆焊完后需立即进炉热处理(要求炉子预先按要求做好相应处理)，升温速度为15--20 ℃/h，温度升到570±10 ℃时保温32--36h，然后按规定的冷却速度15℃/h进行冷却到室温。
注意：A.要预先估计好轧辊堆焊完成的时间，保证轧辊进炉前的不低于层间温度，而且炉内温度均匀稳定。
B.570 ℃指的是辊身表面的温度，要求均匀，正负不超过10º。
6．粗加工待Φ950轧辊冷至室温后上车床进行粗加工车削，按给定图纸车削;对于未按图纸尺寸堆焊修复的Φ950轧辊面可按相应比例车削见光即可,其余部位按图纸车削。
7．超声波探伤、硬度检查将粗车后的Φ950轧辊进行超声波探伤和磁粉探伤，无缺陷为合格，硬度达HS50~60为合格(或达用户要求为合格)，对经检验发现有砂眼裂纹或硬度不在规定范围的判定为不合格品，可按上述要求做全部和局部返修至合格。
8．精加工对经超声波探伤、磁粉探伤合格，硬度检查在规定合格范围内的Φ950轧辊按图纸尺寸进行精车，并达到所须的表面粗糙度。
9．成品入库。
辊压机辊子的堆焊修复方法本文概述了辊压机的组成及工作原理，对辊压机辊面的磨损机理进行了介绍，同时探讨了辊子堆焊修复的材料及工艺选择，以供参考。
标签：辊压机；辊子；堆焊修复辊压机是应用于各种粉磨作业中的主机设备，具有能耗低、产量高、噪音小、结构简单便于检修等优点。
其主要缺点是辊子辊面容易磨损，影响辊压机效率的发挥。
因此，对磨损的辊子及时进行修复，延长辊面的使用寿命，是辊压机使用维护中的关键所在。
1、辊压机的概述辊压机主要通过两只相向转动的磨辊实现粉碎，在其对物料进行粉碎时，对设备中的内应力进行了较好应用，不仅高效节能，而且能取得较好的粉碎效果。
在辊压机中，两只磨辊的安装方式有所不同，一其能够活动，另一只被固定，在实际情况中，活动辊轴承座一般与液压系统进行连接，而固定辊则被固定在主机内。
受液压系统的影响，活动辊接受到极大压力，并将这些压力转移到压力区中的物料上，从而对物料进行有效粉碎。
在辊压机作用下的物料，会出现各种裂纹，而且整体硬度被降低，所以能够较好增加产量，提高经济效益。
2、辊压机辊面的磨损机理辊压机挤压工作部分主要由两个速度相同、相对运动的辊子组成。
物料由辊子上部喂料口卸下，进入辊子间的缝隙中，在辊子高压力的作用下，物料在两个辊子辊面之间相互挤压和摩擦，变成密实但充满裂纹的扁平料饼，使物料的易磨性得到明显改善。
辊面的磨损类型属于典型的高应力磨料磨损。
在循环载荷作用下，表层下组织的塑性变形继续发展，在表面一定深度的位置也将萌生裂纹，并逐步扩展。
当裂纹扩展后，裂纹以上的材料断裂剥落，造成疲劳损坏。
因此，辊子的磨损机理是辊面的高应力磨料磨损和辊面亚表层的疲劳磨损共同作用的结果。
较浅的裂纹破坏层距辊面约10mm，较深的裂纹距辊面约20～30mm，局部甚至深达50.60mm，并且随着使用时间加长，裂纹沿辊子周向延绵不断向外发散扩展，造成辊子局部或成片剥落。
除了正常磨损外，如果螺栓、铁块等金属异物进入料层也会造成辊面损坏。
立磨磨辊在线堆焊方案1、人员安排：分二个班次连续24小时作业。
每班配备熟练焊工4名、电工1名、当地员工8名共13人。
2、工具及材料：2.1.配电柜2只及电源线若干（长度及规格由电气根据现场负荷选配）2.2.照明灯2只，手电筒2只2.3.多孔插线排4只2.4.自动焊机设备5台套（一台备用）、磨辊传动减速机4台套2.5.手动角磨机4台2.6.电弧气刨枪4只（需要修复时准备）2.7.测温枪1把2.8手锤4把、尖锤4把、钢丝钳4把、十字螺丝刀2把、10吋活动扳手2把、内六角扳手1套、3m钢卷尺2把2.9.电焊面罩4只、黑、白玻璃各10块2.10.墨镜12只、防护镜12只、防尘帽13顶，防尘口罩26只、手套30双2.11.磨L型样板1块、大头样板1块、2.12.尼龙绳50m、胶带3卷、4分塑料管6根、12号铁丝3公斤、石笔1盒2.13．氧气割枪二套，电焊机二套2.14、槽钢14#一根、槽钢10#一根、12mm钢板2平方、80mm圆钢2m(制作限位块)2.15.砂轮片(100mm)100片、钢丝轮（100mm）100片。
2.16、焊丝：626耐磨焊丝四桶，若辊套过度磨损需堆焊过渡层时，需准备615焊丝四桶。
2.17、吊车一辆、叉车一辆2.18、防雨设施二套（包括雨布、支架）2.19、手扶短爬梯2个3、停机焊接前的准备工作：3.1、压缩空气管道连接到立磨检修平台，并用软管分别引到磨辊处作为气刨和堆焊时冷却用；3.2、制作二配电柜安装到立磨检修平台。
二配电柜用作4台焊机、4台磨辊传动、以及砂轮机和照明等供电。
3.3、检查自动焊接设备是否完好3.4、搭好防雨支架3.5、安装磨辊传动十字架及焊接导轨支架（在上一次停磨时完成）4、焊接时间：在不影响窑运转的情况下，根据磨辊磨损情况及自动焊接设备的焊接效率，以每次立磨停机时间2天（48小时）为准、视情况可浮动。
5、焊接设备安装调试：（时间5h）5.1磨内清理：清理磨盘上物料、用压缩空气清理干净磨辊上的残余物料灰尘，其他部位也尽可能的清理干净。
轧辊堆焊埋弧堆焊修复技术轧辊是金属轧制过程中的重要设备，在轧制过程中承受着巨大的压力和摩擦力。
由于长期的工作会导致轧辊表面磨损和裂纹，直接影响到轧制产品的质量和产量。
为了延长轧辊的使用寿命和提高生产效率，轧辊堆焊修复技术应运而生。
轧辊堆焊修复技术是利用堆焊用的金属材料，在轧辊受损部位进行熔化复合修复，从而恢复轧辊的使用性能和表面质量。
目前较为常用的是埋弧堆焊修复技术，它具有修复效果好、成本低、操作简便等优点。
1. 堆焊材料的选择在轧辊堆焊修复过程中，选择合适的堆焊材料非常重要。
堆焊材料需要具有良好的耐磨性、耐热性、抗压强度和良好的焊接性能。
还需要考虑堆焊材料与轧辊基体材料的相容性，以确保修复后的轧辊具有均匀的性能和表面质量。
目前，常用的轧辊堆焊材料有铬铁合金、镍基合金、钴基合金等。
这些材料都具有良好的耐磨性和耐热性，能够满足轧辊在高温高压下的工作要求。
2. 堆焊工艺参数的确定在进行轧辊堆焊修复时，需要确定合适的堆焊工艺参数，包括焊材种类、焊接电流、焊接电压、焊接速度等。
这些参数的选择对于修复后的轧辊质量、耐磨性和使用寿命都有非常重要的影响。
一般来说，堆焊层的厚度一般在3～5mm左右，过厚的堆焊层容易导致焊接过热和裂纹的产生，而过薄则会影响修复后轧辊的耐磨性。
堆焊过程中的焊接速度和焊接温度也需要严格控制，以保证修复后的轧辊表面质量。
3. 堆焊修复工艺流程轧辊堆焊修复的工艺流程一般包括：准备工作、堆焊工艺、后续热处理、精加工和质量检测等步骤。
需要对轧辊受损部位进行清理和准备工作，包括除锈、打磨、清洁等。
然后，进行堆焊修复工艺，按照预先确定的堆焊工艺参数进行堆焊，确保修复层的成型效果和质量。
接下来，进行后续的热处理工艺，对堆焊层进行退火、淬火等处理，以提高修复后轧辊的硬度和耐磨性。
进行精加工和质量检测，确保修复后的轧辊表面光洁度和尺寸精度，以满足生产的要求。
4. 埋弧堆焊技术的优势埋弧堆焊技术是目前轧辊堆焊修复中比较常用的一种技术，它具有以下几个优势：（1）成本低：埋弧堆焊技术所需的设备和材料成本相对较低，能够有效降低修复成本。
轧辊堆焊埋弧堆焊修复技术轧辊是热轧生产中使用最广泛的工具，其用途是将钢坯或者其他金属材料加工成所需的厚度和形状。
由于工作环境的恶劣和极端的工作条件，轧辊往往容易磨损和损坏。
如果我们不及时处理和修复轧辊磨损和损坏，不仅会影响热轧生产，更会加大生产成本，危害企业的生产效率和经济效益。
因此，如何及时高效地进行轧辊修复和维护是非常必要的。
一般的轧辊维护包括修磨、硬化、堆焊等多个环节，其中堆焊是其中最为常见的一种维护方式。
堆焊是通过将焊接材料填充在轧辊的磨损部位，使轧辊的使用寿命得以延长的一种技术。
常见的堆焊有手工电弧焊、熔覆焊、气体保护焊、埋弧焊等多种方式。
其中，埋弧焊由于其具有高效、高品质的优点而受到越来越多企业和工程师的青眯和认可。
埋弧焊的原理是在对轧辊进行堆焊的时候，采用电弧熔化和熔融金属热效应来将焊接材料与轧辊表面融合成一体。
相比于手工电弧焊，埋弧焊具有更高的焊接效率和更小的热影响。
同时，在使用过程中不会产生大量的气泡和瑕疵等焊接缺陷。
因此使用埋弧焊可以更有效地保护轧辊的表面质量和机械性能，使其具有更长的使用寿命。
埋弧焊在具体操作中，需要注意的问题比较多，下面列出几点：1.安全问题：埋弧焊涉及焊接高温和高压的环节，要注意焊接作业人员的安全和操作规范，以避免意外事故出现。
2.选材问题：选择合适的焊材对焊接质量和轧辊维修效果有着决定性的作用。
3.设备问题：埋弧焊使用的设备很重要，需要选择一些质量好、稳定性高的设备。
4.技术问题：焊接技术也是保证堆焊质量的关键，需要经过专业的技术培训，熟练掌握焊接技能，才能达到较佳的焊接质量和效果。
综上所述，埋弧焊是轧辊堆焊维护中一种高效、高品质的方法，如何合理、有效的使用埋弧焊技术来对轧辊进行维护和修复是每一个企业和工程师需要掌握和熟悉的工作技能。
对于企业来说，这不仅能提高生产效率，减小生产成本，还能保证产品的质量和市场竞争力。
对于工程师而言，这也是一项非常重要的技术，需要通过不断的实践和学习，不断提高自身的技能水平。
轧辊表面耐磨堆焊工艺技术研究引言轧辊是金属材料加工过程中重要的工具之一，它承担着对材料进行塑性变形和表面质量提升的重要任务。
在长期使用过程中，轧辊表面由于受到磨损和冲击等因素的影响，会出现磨损、裂纹和变形等问题，影响轧辊的使用寿命和工作效率。
研究轧辊表面耐磨堆焊工艺技术，提高轧辊的耐磨性能和使用寿命，对于提高金属材料加工的效率和质量具有重要意义。
一、轧辊表面磨损的原因轧辊在使用过程中，常常受到来自原料、冷却液、摩擦等多种因素的影响而发生表面磨损。
主要的原因包括以下几点：1. 材料原因：金属材料的塑性变形和表面质量提升需要通过轧辊进行，而这种变形和提升会对轧辊表面造成一定的损伤。
2. 冷却液的冲击：在热轧生产过程中，冷却液的冲击会对轧辊表面造成冷热交替的影响，加速轧辊表面的磨损。
3. 摩擦磨损：在冷热轧生产过程中，轧制金属板材与轧辊之间会产生摩擦力，长期摩擦会使轧辊表面出现磨损。
4. 温度变化：在冷热轧生产过程中，金属材料的温度变化会导致轧辊表面热胀冷缩，从而导致轧辊表面的疲劳破坏。
以上因素的叠加作用下，轧辊表面的磨损问题日益严重，需要通过改进工艺技术来解决。
二、堆焊技术在轧辊表面耐磨加工中的应用堆焊是一种利用焊接方法在金属表面上采用特定的焊材进行混合加工，从而获得特定性能的加工工艺。
在轧辊表面耐磨加工中，堆焊技术具有以下优势：1. 提高耐磨性：堆焊技术可以在轧辊表面形成一层高硬度和耐磨性的堆焊层，有效提高轧辊的耐磨性能。
2. 表面修复：通过堆焊技术可以对轧辊表面受损部分进行修复，延长轧辊的使用寿命。
3. 降低生产成本：采用堆焊技术可以减少轧辊更换频率，降低生产成本。
4. 提高表面质量：通过堆焊技术可以提高轧辊的表面光洁度和精度，对金属材料的加工质量有积极影响。
三、堆焊技术在轧辊表面耐磨加工中的工艺改进为了进一步提高轧辊表面的耐磨性能和使用寿命，需要对堆焊技术进行工艺改进。
主要包括以下几个方面：2. 堆焊工艺优化：通过对堆焊工艺参数的优化，控制堆焊层的组织和性能，确保堆焊层与轧辊基体的良好结合。
磨辊、磨盘、轧辊、轴齿等硬面堆焊修复技术及施工方案磨辊、磨盘、轧辊、轴齿等设备由于工艺特点，在运行过程中，其表面磨损减薄极为严重，影响设备使用寿命，因此必须采取防磨和修复措施。
目前堆焊工艺是硬面修复最先进的工艺技术之一。
针对上述设备磨损特点，根据我公司长年从事该行业实际防护施工经验，我们设计选用明弧堆焊工艺，对被磨损表面进行修复，能满足要求，可提高焊件的使用寿命1.5-2.0倍（如磨辊、磨盘，使用寿命可由6000小时提高到8000小时以上）。
用堆焊修复焊件只需新件费用的20-30%，还可缩短修理和更换零件的时间，从而提高生产率，降低成本。
明弧堆焊设备及技术简介➢设备构成：逆变电源OTC-600、便携式操作架、送丝校直机构、水冷焊枪系统、冷却水装置、焊道水冷喷雾装置➢设备特点简介——ARC-NMB7-1型全自动便携式焊接设备具有如下特点：1、设备小型化：具有体积小、重量轻、拆装方便；2、电气控制集约化：采用电子处理系统，利用微处理器内嵌的程序及外部参数设置，实现焊接全自动控制；3、设备自动化：采用PLC控制，LCD显示方式，所有参数都以数字方式清楚地显示，方便监控设备运行状态及焊接过程，降低劳动强度，避免了人工误操作及焊接质量的不稳定，提高了堆焊工作效率与产品质量；4、在线或离线均可操作：磨煤机磨辊、磨盘的修复、无须将其拆下，可节省大量维修时间和减小劳动强度；5、采用循环水冷焊枪，适合大电流大功率焊接，同时采用逆变电源，输出焊接电源平稳，焊渣飞溅小，高效节能。
磨煤机在线堆焊相关图片：磨盘堆焊磨盘堆焊时的设备安装情况➢技术简介堆焊是用焊接的方法借助于药心焊接技术将一些不易加工成型而又性能优异的合金材料堆敷在工件表面上的一种工艺过程，其目的是在焊件表面获得耐磨、耐热、耐腐蚀等特殊性能的熔敷金属层，或是为了恢复和增加焊件的尺寸。
明弧堆焊是国际上先进的自动调频焊接技术，具有焊道冷却速度快、焊缝硬度高、热影响区小、不易产生裂纹及剥落现象等优点。
轧辊堆焊埋弧堆焊修复技术轧辊是钢铁行业中使用最广泛的辅助设备之一，其主要功能是通过对金属坯料进行压延，以实现金属形状和尺寸的改变。
在使用过程中，轧辊会不可避免地受到高温、高压和严重磨损等影响，因此会出现各种损坏和磨损。
为了延长轧辊的使用寿命和维护设备的正常运转，轧辊堆焊埋弧堆焊修复技术应运而生。
轧辊堆焊埋弧堆焊修复技术是一种通过焊接方法，将适用于轧辊表面磨损或损坏的特殊合金焊丝焊接到轧辊表面，以修复损坏和磨损，提高轧辊的使用寿命的技术。
其主要特点是能够对轧辊进行局部修复，减少了新轧辊的采购成本，延长了轧辊的使用寿命，提高了生产效率，降低了设备维护成本。
1. 减少了设备更换成本：采用轧辊堆焊埋弧堆焊修复技术，能够对轧辊的磨损和损坏进行修复，从而避免了频繁更换轧辊的情况，降低了设备更换的成本。
2. 延长了轧辊的使用寿命：通过修复轧辊表面的磨损和损坏，使其恢复原有的使用状态，延长了轧辊的使用寿命。
3. 提高了生产效率：轧辊堆焊埋弧堆焊修复技术可以缩短轧辊的维修时间，减少了生产停机时间，提高了生产效率。
5. 环保节能：修复轧辊可以减少新轧辊的制造和处理过程中对环境的影响，减少了资源的浪费，符合可持续发展理念。
1. 钢铁冶炼行业：轧辊堆焊埋弧堆焊修复技术可以用于热轧和冷轧生产线上的轧辊修复，延长轧辊的使用寿命。
2. 金属加工行业：各种金属加工设备的轧辊、模具等零部件因受磨损影响而需要进行堆焊修复。
3. 石化行业：石化设备中的轧辊、辊道等零部件也可以采用此技术进行修复。
1. 焊接材料的选择：选择适合轧辊表面磨损和损坏修复的特殊合金焊丝，以确保修复后的轧辊表面性能和使用寿命。
2. 焊接工艺的控制：合理控制焊接电流、电压、焊接速度以及焊接层数，确保对轧辊表面进行均匀覆盖，获得良好的焊接质量。
3. 焊接设备的选择：采用适合轧辊堆焊埋弧堆焊修复的焊接设备，如埋弧焊机、堆焊机等，以确保焊接工艺的稳定和可靠。
4. 焊接人员的培训：进行专业的焊接操作培训，提高焊工的操作技能和质量意识，确保焊接质量。
磨辊、磨盘、轧辊、轴齿等硬面堆焊修复技术及施工方案
磨辊、磨盘、轧辊、轴齿等设备由于工艺特点，在运行过程中，其表面磨损减薄极为严重，影响设备使用寿命，因此必须采取防磨和修复措施。
目前堆焊工艺是硬面修复最先进的工艺技术之一。
针对上述设备磨损特点，根据我公司长年从事该行业实际防护施工经验，我们设计选用明弧堆焊工艺，对被磨损表面进行修复，能满足要求，可提高焊件的使用寿命1.5-2.0倍（如磨辊、磨盘，使用寿命可由6000小时提高到8000小时以上）。
用堆焊修复焊件只需新件费用的20-30%，还可缩短修理和更换零件的时间，从而提高生产率，降低成本。
明弧堆焊设备及技术简介
➢设备构成：逆变电源OTC-600、便携式操作架、送丝校直机构、水冷焊枪系统、冷却水装置、焊道水冷喷雾装置➢设备特点简介——ARC-NMB7-1型全自动便携式焊接设备具有如下特点：
1、设备小型化：具有体积小、重量轻、拆装方便；
2、电气控制集约化：采用电子处理系统，利用微处理器内嵌的程序及外部参数设置，实现焊接全自动控制；
3、设备自动化：采用PLC控制，LCD显示方式，所有参数都以数字方式清楚地显示，方便监控设备运行状态及焊
接过程，降低劳动强度，避免了人工误操作及焊接质量的不稳定，提高了堆焊工作效率与产品质量；
4、在线或离线均可操作：磨煤机磨辊、磨盘的修复、无须将其拆下，可节省大量维修时间和减小劳动强度；
5、采用循环水冷焊枪，适合大电流大功率焊接，同时采用逆变电源，输出焊接电源平稳，焊渣飞溅小，高效节能。
磨煤机在线堆焊相关图片：
磨盘堆焊磨盘堆焊时的设备安装情况
➢技术简介
堆焊是用焊接的方法借助于药心焊接技术将一些不易加工成型而又性能优异的合金材料堆敷在工件表面上的一种工艺过程，其目的是在焊件表面获得耐磨、耐热、耐腐蚀等特殊性能的熔敷金属层，或是为了恢复和增加焊件的尺寸。
明弧堆焊是国际上先进的自动调频焊接技术，具有焊道冷却速度快、焊缝硬度高、热影响区小、不易产生裂纹及剥落现象等优点。
该堆焊工艺可选用高耐磨性能的自保护药蕊焊丝，由送丝机将焊丝连续不断送到均速旋转的工件上，
通过逆变电源产生500A左右的电流，通过焊枪把焊丝熔化，熔敷到工件上，修复至要求尺寸。
该技术完全克服了埋弧自动焊焊剂处理烦琐和层间温度冷却不好而造成的可焊性下降等缺陷。
其技术先进，工艺成熟，堆焊的表面与母材结合牢度好，硬度高，耐磨性能优异，且综合性能优于原工件，可广泛应用于电力、水泥、冶金等行业的研轧设备的高磨损零部件的修复。
堆焊用材料选择及技术指标
➢材料选择
堆焊层分为底层和面层。
底层选用HDS8101自保护堆焊焊材，具有较高的韧性，用其填平工件表面凹坑并作为修复层，能提高工件与硬化面层的结合强度，释放焊接应力，有效防止堆焊裂纹向基体扩展；面层选用HDS8901自保护堆焊焊材，其硬度高，耐磨性能优异。
➢主要技术指标
堆焊工艺参数
焊接电流：380～420A；
电弧电压：28～35V，在保证电弧稳定的前提下尽可能用低的电弧电压；
电流极性：直流交接，即焊丝接正极，工件接负极；
焊接速度：10-15kg/h；
焊接形状：宽约8-12mm，高约3-4mm，焊缝宽度在12～18mm之间为正常；
层间温度：≤150℃。
施工工艺
工艺流程：表面清理→探伤检查→堆焊→补焊→表面处理
➢表面清理：堆焊前必须清除工件表面的油污、泥砂、铁锈等肮物，油污可用碱清洗。
➢探伤检查：用量具检查工件磨损量，并用着色渗透探伤剂进行探伤，查看有无影响焊接的裂纹，并处理，做好记录。
探伤步骤：喷清洗剂，使基体表面彻底清洁；喷渗透剂；喷显像剂，发现基体出现大的裂纹需报告厂方，否则不可施焊；喷清洗剂，清洁基体表面。
➢堆焊：先焊接底层，后焊硬面层罩面，每层厚度约3-4mm；第一层以覆盖工件表面裂纹为准，为保证焊接热输入尽可能均匀地传给工件，第一层焊接时，工件转动速度应稍快；焊完一层后再焊下一层，后一层的焊道要依次安排在前一层焊道之间，后一道焊缝覆盖前一道的40%；在焊接过程中，监控堆焊层的表面温度，控制在≤150℃，
可采用喷水雾冷却，水量适中，通过压缩空气产生水雾，喷后即干为好，防止工件变形和溶合线剥离；焊接方式：焊丝垂直工件，焊接起始位置定于磨损最深平面，以此反复焊接直至工件表面焊到接近目标值。
➢补焊：用碳弧气刨将不合格焊道剔除；用压缩空气将焊道清理干净；通过补焊及时修复，焊面平直。
➢表面处理：用角磨机清除工件上的焊滴；刷防锈黑漆，并喷上出厂标志。
注意事项：严格按照设备操作规程进行操作，认真测量堆焊尺寸，防止因操作不当造成设备损坏或产品不合格；严格执行工艺标准，並根据不同的焊丝的材质，适当调节焊接的电压、电流、送丝电压、变位机转速，使之达到最佳的焊接工艺要求。
修复前的单齿辊修复后的单齿辊
焊接前的连铸辊焊接后的连铸辊
磨辊堆焊修复后的磨辊修复后的立磨
检验
➢焊前检验：采用着色渗透探伤剂检查工件母体是否有裂纹等缺陷。
➢焊中检验：采用红外测温仪检查层间温度是否符合工艺要求。
➢焊后检验：外观检验，是否达到外观要求，用定规目测；探伤检验，采用超声波探伤仪进行探伤；硬度检验，采用硬度仪进行硬度测试。
工程质量标准
➢堆焊后的工件的外部尺寸应保证与原工件的外形轮廓尺寸相符；
➢堆焊部位其误差在5mm以下；
➢堆焊层表面焊道均匀平整，没有明显的凹凸不平，没有连续性裂纹出现；
➢堆焊表面硬度达到60HRC左右；
➢堆焊部位，不准有焊接气孔，夹渣、剥落等缺陷。
对厂方要求
为使工程施工能正常进行，厂方应配合提供以下条件：
➢供水：自来水；
➢供电：380V, 40KW；
➢供气：压缩空气0.5MPa，0.3m3/min；
➢若为立式磨煤机，在线施工应清除机内残余存煤，并提供盘车装置。
工程安全注意事项
堆焊时，会产生高温、强弧光，並有有害烟尘排放，故应穿戴好防护用具，排烟尘装置完好，並正常工作，施焊现场10m范围内，不得堆放氧气瓶，乙炔瓶，木材等易燃物，焊接过程中如出现异常情况，应立即按下急停按钮。
江西恒大高新技术股份有限公司
2009年1月。
