无刷电机的结构解析

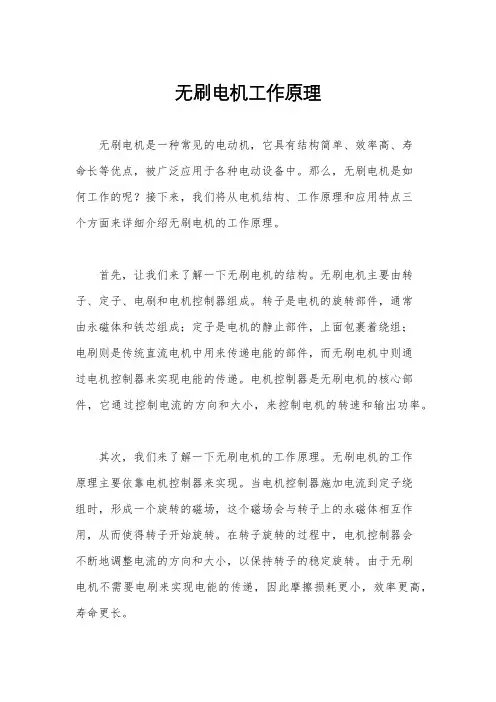

无刷电机工作原理无刷电机是一种常见的电动机，它具有结构简单、效率高、寿命长等优点，被广泛应用于各种电动设备中。

那么，无刷电机是如何工作的呢？接下来，我们将从电机结构、工作原理和应用特点三个方面来详细介绍无刷电机的工作原理。

首先，让我们来了解一下无刷电机的结构。

无刷电机主要由转子、定子、电刷和电机控制器组成。

转子是电机的旋转部件，通常由永磁体和铁芯组成；定子是电机的静止部件，上面包裹着绕组；电刷则是传统直流电机中用来传递电能的部件，而无刷电机中则通过电机控制器来实现电能的传递。

电机控制器是无刷电机的核心部件，它通过控制电流的方向和大小，来控制电机的转速和输出功率。

其次，我们来了解一下无刷电机的工作原理。

无刷电机的工作原理主要依靠电机控制器来实现。

当电机控制器施加电流到定子绕组时，形成一个旋转的磁场，这个磁场会与转子上的永磁体相互作用，从而使得转子开始旋转。

在转子旋转的过程中，电机控制器会不断地调整电流的方向和大小，以保持转子的稳定旋转。

由于无刷电机不需要电刷来实现电能的传递，因此摩擦损耗更小，效率更高，寿命更长。

最后，我们来了解一下无刷电机的应用特点。

无刷电机广泛应用于各种电动设备中，如无人机、电动汽车、工业机器人等。

由于其结构简单、效率高、寿命长等优点，使得无刷电机成为了各种电动设备的首选驱动方式。

同时，随着电动化技术的不断发展，无刷电机的应用领域也在不断拓展，未来无刷电机将在更多领域发挥重要作用。

综上所述，无刷电机通过电机控制器来实现电能的传递，具有结构简单、效率高、寿命长等优点，被广泛应用于各种电动设备中。

随着电动化技术的不断发展，无刷电机的应用前景将更加广阔。

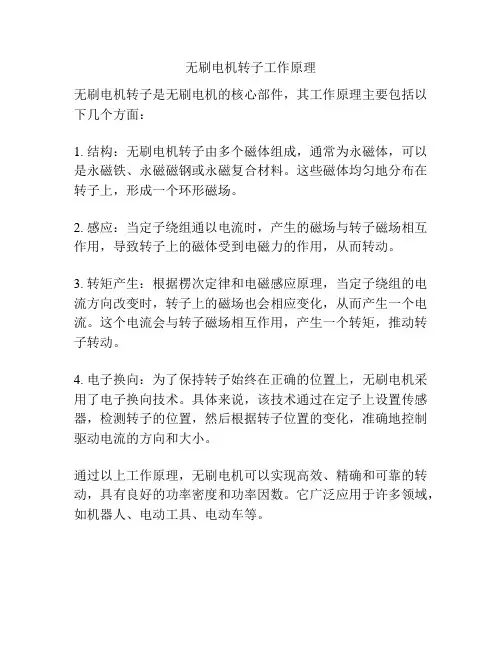

无刷电机转子工作原理
无刷电机转子是无刷电机的核心部件，其工作原理主要包括以下几个方面：
1. 结构：无刷电机转子由多个磁体组成，通常为永磁体，可以是永磁铁、永磁磁钢或永磁复合材料。

这些磁体均匀地分布在转子上，形成一个环形磁场。

2. 感应：当定子绕组通以电流时，产生的磁场与转子磁场相互作用，导致转子上的磁体受到电磁力的作用，从而转动。

3. 转矩产生：根据楞次定律和电磁感应原理，当定子绕组的电流方向改变时，转子上的磁场也会相应变化，从而产生一个电流。

这个电流会与转子磁场相互作用，产生一个转矩，推动转子转动。

4. 电子换向：为了保持转子始终在正确的位置上，无刷电机采用了电子换向技术。

具体来说，该技术通过在定子上设置传感器，检测转子的位置，然后根据转子位置的变化，准确地控制驱动电流的方向和大小。

通过以上工作原理，无刷电机可以实现高效、精确和可靠的转动，具有良好的功率密度和功率因数。

它广泛应用于许多领域，如机器人、电动工具、电动车等。

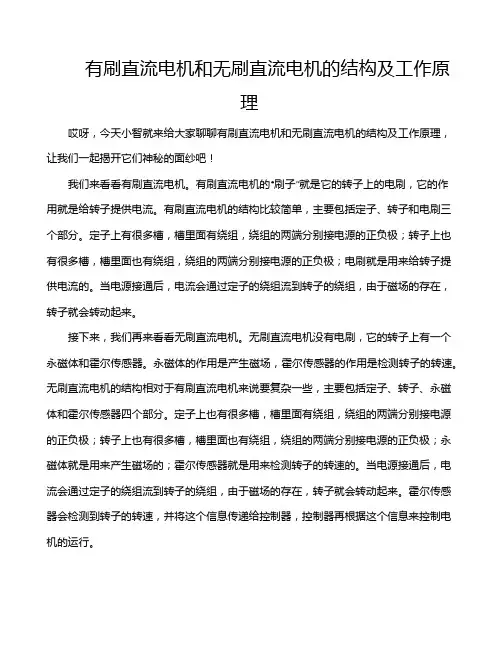

有刷直流电机和无刷直流电机的结构及工作原理哎呀，今天小智就来给大家聊聊有刷直流电机和无刷直流电机的结构及工作原理，让我们一起揭开它们神秘的面纱吧！我们来看看有刷直流电机。

有刷直流电机的“刷子”就是它的转子上的电刷，它的作用就是给转子提供电流。

有刷直流电机的结构比较简单，主要包括定子、转子和电刷三个部分。

定子上有很多槽，槽里面有绕组，绕组的两端分别接电源的正负极；转子上也有很多槽，槽里面也有绕组，绕组的两端分别接电源的正负极；电刷就是用来给转子提供电流的。

当电源接通后，电流会通过定子的绕组流到转子的绕组，由于磁场的存在，转子就会转动起来。

接下来，我们再来看看无刷直流电机。

无刷直流电机没有电刷，它的转子上有一个永磁体和霍尔传感器。

永磁体的作用是产生磁场，霍尔传感器的作用是检测转子的转速。

无刷直流电机的结构相对于有刷直流电机来说要复杂一些，主要包括定子、转子、永磁体和霍尔传感器四个部分。

定子上也有很多槽，槽里面有绕组，绕组的两端分别接电源的正负极；转子上也有很多槽，槽里面也有绕组，绕组的两端分别接电源的正负极；永磁体就是用来产生磁场的；霍尔传感器就是用来检测转子的转速的。

当电源接通后，电流会通过定子的绕组流到转子的绕组，由于磁场的存在，转子就会转动起来。

霍尔传感器会检测到转子的转速，并将这个信息传递给控制器，控制器再根据这个信息来控制电机的运行。

那么，有刷直流电机和无刷直流电机的工作原理有什么区别呢？其实很简单，主要就是在于是否有电刷。

有刷直流电机需要通过电刷来给转子提供电流，而无刷直流电机则不需要电刷。

因此，无刷直流电机在寿命、噪音等方面都要优于有刷直流电机。

但是，由于无刷直流电机的结构比较复杂，所以价格也要贵一些。

有刷直流电机和无刷直流电机各有优缺点，大家在选择的时候要根据自己的需求来决定哦！好了，今天小智就给大家聊到这里啦，希望大家能够喜欢！下次再见啦！。

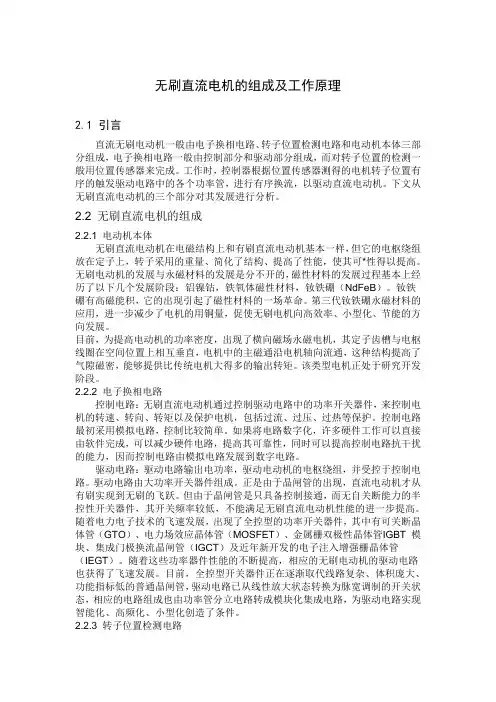

无刷直流电机的组成及工作原理2.1 引言直流无刷电动机一般由电子换相电路、转子位置检测电路和电动机本体三部分组成，电子换相电路一般由控制部分和驱动部分组成，而对转子位置的检测一般用位置传感器来完成。

工作时，控制器根据位置传感器测得的电机转子位置有序的触发驱动电路中的各个功率管，进行有序换流，以驱动直流电动机。

下文从无刷直流电动机的三个部分对其发展进行分析。

2.2 无刷直流电机的组成2.2.1 电动机本体无刷直流电动机在电磁结构上和有刷直流电动机基本一样，但它的电枢绕组放在定子上，转子采用的重量、简化了结构、提高了性能，使其可*性得以提高。

无刷电动机的发展与永磁材料的发展是分不开的，磁性材料的发展过程基本上经历了以下几个发展阶段：铝镍钴，铁氧体磁性材料，钕铁硼（NdFeB）。

钕铁硼有高磁能积，它的出现引起了磁性材料的一场革命。

第三代钕铁硼永磁材料的应用，进一步减少了电机的用铜量，促使无刷电机向高效率、小型化、节能的方向发展。

目前，为提高电动机的功率密度，出现了横向磁场永磁电机，其定子齿槽与电枢线圈在空间位置上相互垂直，电机中的主磁通沿电机轴向流通，这种结构提高了气隙磁密，能够提供比传统电机大得多的输出转矩。

该类型电机正处于研究开发阶段。

2.2.2 电子换相电路控制电路：无刷直流电动机通过控制驱动电路中的功率开关器件，来控制电机的转速、转向、转矩以及保护电机，包括过流、过压、过热等保护。

控制电路最初采用模拟电路，控制比较简单。

如果将电路数字化，许多硬件工作可以直接由软件完成，可以减少硬件电路，提高其可靠性，同时可以提高控制电路抗干扰的能力，因而控制电路由模拟电路发展到数字电路。

驱动电路：驱动电路输出电功率，驱动电动机的电枢绕组，并受控于控制电路。

驱动电路由大功率开关器件组成。

正是由于晶闸管的出现，直流电动机才从有刷实现到无刷的飞跃。

但由于晶闸管是只具备控制接通，而无自关断能力的半控性开关器件，其开关频率较低，不能满足无刷直流电动机性能的进一步提高。

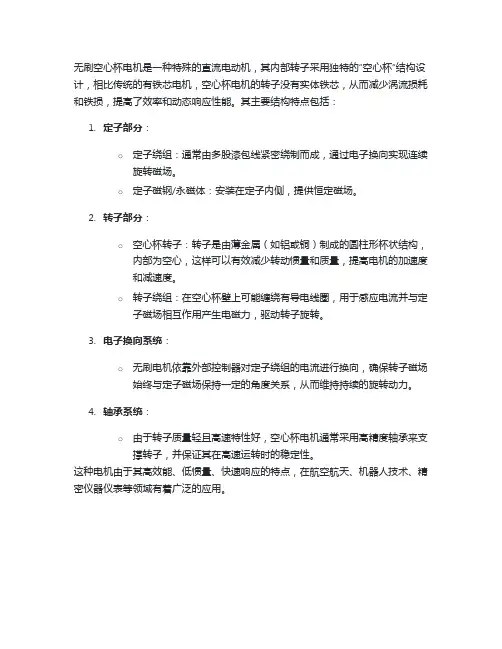

无刷空心杯电机是一种特殊的直流电动机，其内部转子采用独特的“空心杯”结构设计，相比传统的有铁芯电机，空心杯电机的转子没有实体铁芯，从而减少涡流损耗和铁损，提高了效率和动态响应性能。

其主要结构特点包括：
1.定子部分：
o定子绕组：通常由多股漆包线紧密绕制而成，通过电子换向实现连续旋转磁场。

o定子磁钢/永磁体：安装在定子内侧，提供恒定磁场。

2.转子部分：
o空心杯转子：转子是由薄金属（如铝或铜）制成的圆柱形杯状结构，内部为空心，这样可以有效减少转动惯量和质量，提高电机的加速度
和减速度。

o转子绕组：在空心杯壁上可能缠绕有导电线圈，用于感应电流并与定子磁场相互作用产生电磁力，驱动转子旋转。

3.电子换向系统：
o无刷电机依靠外部控制器对定子绕组的电流进行换向，确保转子磁场始终与定子磁场保持一定的角度关系，从而维持持续的旋转动力。

4.轴承系统：
o由于转子质量轻且高速特性好，空心杯电机通常采用高精度轴承来支撑转子，并保证其在高速运转时的稳定性。

这种电机由于其高效能、低惯量、快速响应的特点，在航空航天、机器人技术、精密仪器仪表等领域有着广泛的应用。

无刷电机结构图及里面的霍尔信号工作原理霍耳的红线一般接5－12v直流电。

推荐5－7v。

霍耳的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍耳的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍耳信号，应该给电机线圈供相对应方向的电流），就是说霍耳状态不一样，线圈的电流方向不一样。

霍耳信号传递给控制器，控制器通过粗线（不是霍耳线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍耳一般安装在定子上）发生转动，霍耳感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。

电动车用无刷直流电机工作原理无刷直流电机因为具有直流有刷电机的特性,同时也是频率变化的装置,所以又名直流变频,国际通用名词为bldc.无刷直流电机的运转效率,低速转矩,转速精度等都比任何控制技术的变频器还要好,所以值得业界关注.本产品已经生产超过55kw,可设计到400kw,可以解决产业界节电与高性能驱动的需求。

1无刷直流电动机简介无刷直流电动机的学名叫“无换向器电机”或“无整流子电机”,是一种新型的无级变速电机,它由一台同步电机和一组逆变桥所组成,如图1所示。

它具有直流电机那样良好的调速特性,但是由於没有换向器,因而可做成无接触式,具有结构简单,制造方便,不需要经常性维护等优点,是一种现想的变速电机。

在工作原理上有二种不同的工作方式：(1)直流无刷电机:又称“无换向器电机交一直一交系统”或“直交系统”,如图1所示。

是将三相交流电源整流后变成直流，再由逆变器转换成频率可调的交流电,但是,注意此处逆变器是工作在直流斩波方式。

(2)交流无刷电动机:它是利用交-交变频器向同步机供给交流电。

（插图1）无刷直流电动机brushlessdirectcurrentmotor,bldc,采用方波自控式永磁同步电机,以霍尔传感器取代碳刷换向器,以钕铁硼作为转子的永磁材料;产品性能超越传统直流电机的所有优点,同时又解决了直流电机碳刷滑环的缺点,数字式控制,是当今最理想的调速电机(参考下列美国能源部针对各种不同调速电机效率比较图).本产品具有高效率,高转矩,高精度的三高特点;同时具有体积小,重量轻,可作成各种体积形状,是当今最高效率的调速电机,与传统直流有刷电机比较,或与交流变频调速比较均有更好的性能;在牵引电机电瓶车ev行业,取代传统直流有刷电机时除可以达到更高效率,更高激活转矩等特性外,由于采用方波驱动,让铅酸蓄电池有时间修补电极板,可以延长蓄电池的寿命,提高约1.3倍的电池容量,综合效率约可提高一倍左右的电池容量,大大的改善了电瓶车的性能.无刷直流电动机在先进国家已大量应用于军事、信息业(it)、办公设备(oa)、家电业(ha)、diy手动工具、伺服系统、电动汽车、电瓶车、磁旋浮列车等;经过本公司十多年的研究开发,目前生产容量已经达75kw,设计容量可达315kw,可以满足产业自动化及流体机械、空调机械的节电驱动应用.无刷直流电动机具有上述的三高特性,非常适合使用在24小时连续运转的产业机械及空调冷冻主机、风机水泵、空气压缩机负载;低速高转矩及高频繁正反转不发热的特性，更适合应用于机床工作母机及牵引电机的驱动;其稳速运转精度比直流有刷电机更高,比矢量控制或直接转矩控制速度闭环的变频驱动还要高,性能价格比更好,是现代化调速驱动的最佳选择。

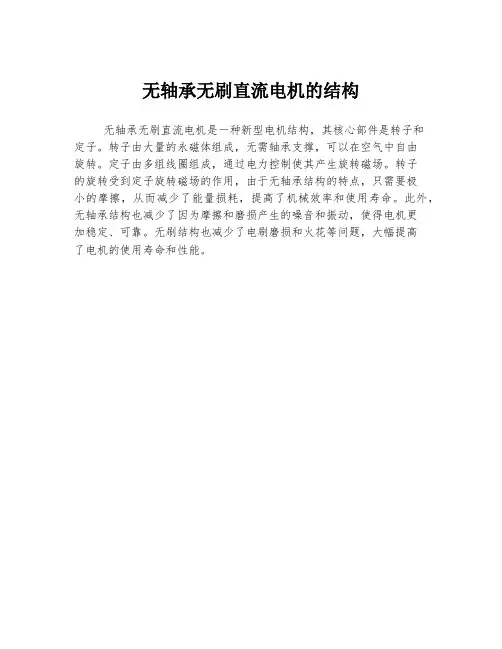

无轴承无刷直流电机的结构
无轴承无刷直流电机是一种新型电机结构，其核心部件是转子和
定子。

转子由大量的永磁体组成，无需轴承支撑，可以在空气中自由
旋转。

定子由多组线圈组成，通过电力控制使其产生旋转磁场。

转子
的旋转受到定子旋转磁场的作用，由于无轴承结构的特点，只需要极
小的摩擦，从而减少了能量损耗，提高了机械效率和使用寿命。

此外，无轴承结构也减少了因为摩擦和磨损产生的噪音和振动，使得电机更
加稳定、可靠。

无刷结构也减少了电刷磨损和火花等问题，大幅提高
了电机的使用寿命和性能。

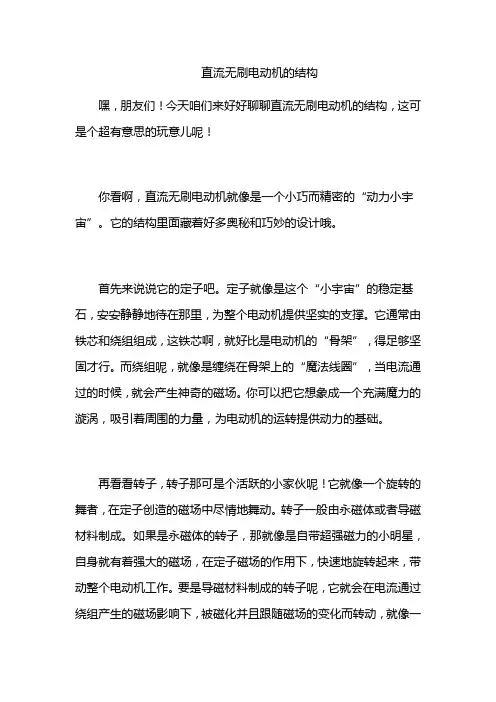

直流无刷电动机的结构嘿，朋友们！今天咱们来好好聊聊直流无刷电动机的结构，这可是个超有意思的玩意儿呢！你看啊，直流无刷电动机就像是一个小巧而精密的“动力小宇宙”。

它的结构里面藏着好多奥秘和巧妙的设计哦。

首先来说说它的定子吧。

定子就像是这个“小宇宙”的稳定基石，安安静静地待在那里，为整个电动机提供坚实的支撑。

它通常由铁芯和绕组组成，这铁芯啊，就好比是电动机的“骨架”，得足够坚固才行。

而绕组呢，就像是缠绕在骨架上的“魔法线圈”，当电流通过的时候，就会产生神奇的磁场。

你可以把它想象成一个充满魔力的漩涡，吸引着周围的力量，为电动机的运转提供动力的基础。

再看看转子，转子那可是个活跃的小家伙呢！它就像一个旋转的舞者，在定子创造的磁场中尽情地舞动。

转子一般由永磁体或者导磁材料制成。

如果是永磁体的转子，那就像是自带超强磁力的小明星，自身就有着强大的磁场，在定子磁场的作用下，快速地旋转起来，带动整个电动机工作。

要是导磁材料制成的转子呢，它就会在电流通过绕组产生的磁场影响下，被磁化并且跟随磁场的变化而转动，就像一个很会配合的小伙伴，和定子默契十足地完成工作。

还有啊，直流无刷电动机里还有一个很重要的部分，那就是换相器。

换相器就像是一个聪明的指挥官，指挥着电流的流向，让电动机能够持续稳定地运转。

它可以根据转子的位置，及时地改变电流在绕组中的方向，确保转子始终受到正确方向的力，不停地旋转下去。

这就好比在一场精彩的接力赛中，换相器就是那个准确传递接力棒的选手，保证每一步都跑得顺顺利利，不让动力中断。

另外，电机的外壳也不能忽视哦。

它就像是电动机的“保护铠甲”，把里面那些精密的部件都好好地包裹起来，不让它们受到外界的干扰和伤害。

同时，外壳还能起到散热的作用，就像给热得冒汗的运动员吹吹风，让电动机在工作的时候不会因为过热而出现问题。

直流无刷电动机的这些结构部件相互配合，简直就是一个完美的团队。

定子提供基础磁场，转子在磁场中旋转产生动力，换相器巧妙地控制电流方向，外壳则保护着整个“团队”并帮助散热。

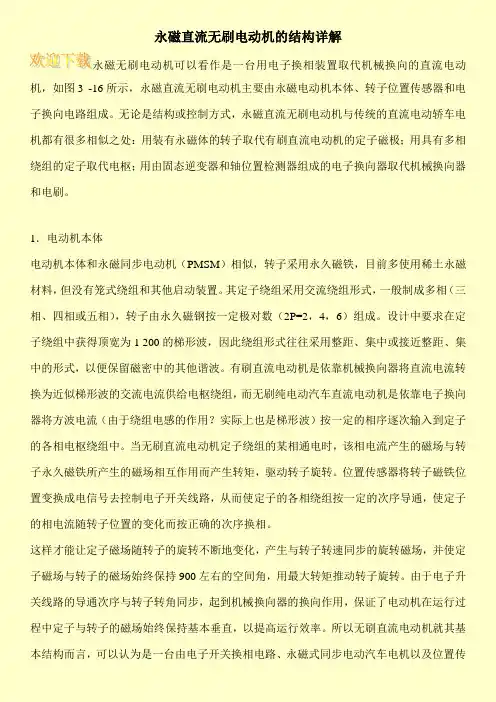

永磁直流无刷电动机的结构详解永磁无刷电动机可以看作是一台用电子换相装置取代机械换向的直流电动机，如图3 -16所示，永磁直流无刷电动机主要由永磁电动机本体、转子位置传感器和电子换向电路组成。

无论是结构或控制方式，永磁直流无刷电动机与传统的直流电动轿车电机都有很多相似之处：用装有永磁体的转子取代有刷直流电动机的定子磁极；用具有多相绕组的定子取代电枢；用由固态逆变器和轴位置检测器组成的电子换向器取代机械换向器和电刷。

1．电动机本体电动机本体和永磁同步电动机（PMSM）相似，转子采用永久磁铁，目前多使用稀土永磁材料，但没有笼式绕组和其他启动装置。

其定子绕组采用交流绕组形式，一般制成多相（三相、四相或五相），转子由永久磁钢按一定极对数（2P=2，4，6）组成。

设计中要求在定子绕组中获得顶宽为1 200的梯形波，因此绕组形式往往采用整距、集中或接近整距、集中的形式，以便保留磁密中的其他谐波。

有刷直流电动机是依靠机械换向器将直流电流转换为近似梯形波的交流电流供给电枢绕组，而无刷纯电动汽车直流电动机是依靠电子换向器将方波电流（由于绕组电感的作用？实际上也是梯形波）按一定的相序逐次输入到定子的各相电枢绕组中。

当无刷直流电动机定子绕组的某相通电时，该相电流产生的磁场与转子永久磁铁所产生的磁场相互作用而产生转矩，驱动转子旋转。

位置传感器将转子磁铁位置变换成电信号去控制电子开关线路，从而使定子的各相绕组按一定的次序导通，使定子的相电流随转子位置的变化而按正确的次序换相。

这样才能让定子磁场随转子的旋转不断地变化，产生与转子转速同步的旋转磁场，并使定子磁场与转子的磁场始终保持900左右的空间角，用最大转矩推动转子旋转。

由于电子升关线路的导通次序与转子转角同步，起到机械换向器的换向作用，保证了电动机在运行过程中定子与转子的磁场始终保持基本垂直，以提高运行效率。

所以无刷直流电动机就其基本结构而言，可以认为是一台由电子开关换相电路、永磁式同步电动汽车电机以及位置传。

无刷直流电机的组成及工作原理2.1 引言直流无刷电动机一般由电子换相电路、转子位置检测电路和电动机本体三部分组成，电子换相电路一般由控制部分和驱动部分组成，而对转子位置的检测一般用位置传感器来完成。

工作时，控制器根据位置传感器测得的电机转子位置有序的触发驱动电路中的各个功率管，进行有序换流，以驱动直流电动机。

下文从无刷直流电动机的三个部分对其发展进行分析。

2.2 无刷直流电机的组成2.2.1 电动机本体无刷直流电动机在电磁结构上和有刷直流电动机基本一样，但它的电枢绕组放在定子上，转子采用的重量、简化了结构、提高了性能，使其可*性得以提高。

无刷电动机的发展与永磁材料的发展是分不开的，磁性材料的发展过程基本上经历了以下几个发展阶段：铝镍钴，铁氧体磁性材料，钕铁硼（NdFeB）。

钕铁硼有高磁能积，它的出现引起了磁性材料的一场革命。

第三代钕铁硼永磁材料的应用，进一步减少了电机的用铜量，促使无刷电机向高效率、小型化、节能的方向发展。

目前，为提高电动机的功率密度，出现了横向磁场永磁电机，其定子齿槽与电枢线圈在空间位置上相互垂直，电机中的主磁通沿电机轴向流通，这种结构提高了气隙磁密，能够提供比传统电机大得多的输出转矩。

该类型电机正处于研究开发阶段。

2.2.2 电子换相电路控制电路：无刷直流电动机通过控制驱动电路中的功率开关器件，来控制电机的转速、转向、转矩以及保护电机，包括过流、过压、过热等保护。

控制电路最初采用模拟电路，控制比较简单。

如果将电路数字化，许多硬件工作可以直接由软件完成，可以减少硬件电路，提高其可靠性，同时可以提高控制电路抗干扰的能力，因而控制电路由模拟电路发展到数字电路。

驱动电路：驱动电路输出电功率，驱动电动机的电枢绕组，并受控于控制电路。

驱动电路由大功率开关器件组成。

正是由于晶闸管的出现，直流电动机才从有刷实现到无刷的飞跃。

但由于晶闸管是只具备控制接通，而无自关断能力的半控性开关器件，其开关频率较低，不能满足无刷直流电动机性能的进一步提高。

无刷电机的结构解析无刷电机是近年来电机领域中的新一代技术，它将传统电机中的刷子换成了无触点感应器和控制器，提高了电机效率和可靠性。

本篇文章将对无刷电机的结构进行分析和解释。

1. 电机结构与原理无刷电机的结构主要由转子、定子和电子控制器三部分组成。

其中，转子部分使用了永磁体或者电磁体作为转子磁极，定子部分由若干线圈和铁芯构成。

控制器则负责对电机的电流和电压进行控制和调节。

电机的动作原理是利用控制器将电流的方向和大小通过电子控制，使磁极能够按照特定的规律进行调节，进而实现机械运动。

2. 构造形式及特点无刷电机的构造形式主要分为内转子和外转子两种类型。

其中，内转子类似于直流电机，而外转子则类似于交流电机。

它们具有以下特点：1.转矩平稳，能量传输效率高。

2.机械和电子部件的协调度更强，电机自身的信号抗干扰性更强。

3.电机噪音小，在高速转动时噪音相对于传统直流电机降低了一个数量级。

4.变频性能优越，马达在高速、中速、低速工况下的输出性能都得到了提高。

3. 优缺点分析无刷电机相比于传统电机的优点是非常明显的。

它的最显著的特点在于它使用了电子控制器而不需要使用碳刷，这有效减少了电机的维护和使用成本。

同时，由于无刷电机无刷和电刷，机械部件的损耗更小，电机的效率更高，噪音更小。

此外，由于电子控制器的加入，无刷电机的变频性能更好，能够实现更加灵活的控制方式。

当然，无刷电机也存在一些不足之处。

首先，无刷电机的控制器需要较高成本，面对价格敏感的消费市场比如办公设备、通讯应用、消费电子产品等，这些成本影响显着。

其次，无刷电机对控制算法的要求较高，需要系统开发人员理解更多的电机控制技术知识，此外，电控设计还需考虑不同方向、环境因素带来的影响。

4. 应用领域无刷电机的应用领域非常广泛，目前主要应用于家用电器、工业自动化、电子产品、电动工具、新能源汽车、机器人和医疗器械等领域。

其中，由于无刷电机具有无刷、高效、低电磁干扰等特点，因此在新能源汽车领域的应用非常广泛。

电动车无刷电机绕组51槽结构排列
电动车无刷电机的绕组通常采用多槽结构排列。

其中，51槽结构是一种常见的绕组排列方式，主要由51个槽位组成。

在51槽结构排列中，绕组会依次穿过每个槽位，形成连续的环形绕组。

电流通过绕组时，会在每个槽位中产生磁力，从而驱动电机转动。

这种绕组排列方式具有以下优点：
1. 槽位数量足够多，可提供较大的磁场空间，使得电机具有良好的转矩输出性能。

2. 绕组相对较均匀地分布在整个电机内部，减小了绕组的皮肤效应，提高了电机的效率。

3. 绕组的连续环形结构可以减小转矩脉动，提高电机的运行平稳性。

总之，电动车无刷电机绕组采用51槽结构排列，能够满足电机的转矩输出要求，并提高电机的效率和运行平稳性。

电动车无刷电机原理及构造随着环保意识的增强和能源危机的日益加剧，电动车逐渐成为了一种趋势。

而电动车的核心部件就是电机。

在电动车电机中，无刷电机是一种非常重要的电机类型。

本文将从无刷电机的原理和构造两个方面进行介绍。

一、无刷电机的原理无刷电机是一种采用电子换相技术的电机，其原理是通过电子换相器将电流按照一定的时序送入不同的线圈中，从而使转子旋转。

无刷电机的转子通常采用永磁体，因此无需外部电源来提供磁场。

无刷电机的转子和定子之间没有接触，因此无需进行刷子的维护和更换，也避免了由于刷子磨损而产生的火花和电弧等问题。

无刷电机具有高效率、低噪音、长寿命等优点，因此在电动车和其他工业领域得到了广泛应用。

无刷电机的原理可以用“电子换相”来解释。

在传统的交流电机中，刷子通过摩擦与转子接触，将电流按照一定的时序送入转子中的线圈，从而产生磁场，使转子旋转。

而在无刷电机中，电子换相器代替了刷子的作用，将电流按照一定的时序送入不同的线圈中，从而使转子旋转。

电子换相器通过检测转子的位置来确定应该给哪个线圈通电，从而实现无刷电机的控制。

二、无刷电机的构造无刷电机的构造相对于传统交流电机来说更加复杂。

无刷电机通常由转子、定子、电子换相器和传感器等部分组成。

1. 转子无刷电机的转子通常采用永磁体，因此无需外部电源来提供磁场。

永磁体通常采用铁氧体、钕铁硼等材料制成，具有高磁能积和稳定的磁性能，可以在较小的体积内提供较强的磁场。

2. 定子无刷电机的定子通常采用三相绕组，即将三个线圈均匀地分布在定子的内部。

定子的线圈通常采用铜线或铝线制成，具有良好的导电性和导热性。

3. 电子换相器电子换相器是无刷电机的关键部件，它通过检测转子的位置来确定应该给哪个线圈通电，从而实现无刷电机的控制。

电子换相器通常由多个功率晶体管和控制电路组成，可以实现高效率的换相操作。

4. 传感器传感器是无刷电机的另一个关键部件，它通常用来检测转子的位置。

传感器可以采用霍尔元件、磁敏元件、光电元件等多种类型，具有高精度、低成本等优点。

外转子直流无刷电机工作原理
外转子直流无刷电机的工作原理如下：
1. 结构：外转子直流无刷电机由一个固定的定子和一个可以转动的外转子组成。

定子上通常有若干个励磁磁铁，外转子上则装有一组绕组和集电刷。

2. 磁场生成：通过传递电流到定子上的励磁磁铁，会产生一个固定的磁场。

这个磁场又会传递到外转子上，使其成为一个永久磁体。

3. 感应电动势：当外转子以一定的角速度转动时，它的永磁场会穿过定子上的绕组，从而在绕组中产生感应电动势。

4. 电流反馈：感应电动势会导致绕组中的电流流动，电流的方向与电动势相反。

这些电流被带到外转子上的集电刷，然后通过外部电路进行进一步处理。

5. 电流和力矩产生：外转子上的电流会受到外部电路的调整，以保持最佳的电机性能。

根据与定子磁场的相互作用，电流会产生一个力矩，从而驱动外转子继续转动。

6. 改变转速：通过改变外部电路中的电流，可以调整外转子直流无刷电机的转速。

增加电流会增加转速，减少电流则会降低转速。

总结来说，外转子直流无刷电机的工作原理基于定子和外转子
之间的磁场相互作用，通过感应电动势和电流反馈，产生力矩驱动外转子转动。

通过调整电流，可以改变电机的转速。

永磁无刷直流电动机的结构永磁无刷直流电动机，这个名字听起来就很高大上吧？它的结构也没那么复杂，咱们今天就来聊聊这个有趣的家伙。

得说说它的“心脏”——定子。

定子就像咱们的家，外面看着规规矩矩，但里面可藏着不少“秘密”。

它一般由铁芯和绕组组成，铁芯就是个大大的磁铁，绕组则是用铜线绕成的圈，简直就是个变魔术的地方。

一旦电流流过，这个铁芯就能产生磁场，像是给电动机注入了“灵魂”。

这可是让电动机运转的关键所在。

再来聊聊转子，这可是电动机的“明星”啊。

转子就像舞台上的演员，围绕着定子转动，表演出精彩的旋转舞蹈。

它通常由永磁材料制成，意思就是它自带磁场，永远不需要充电。

想想看，这多省事啊！转子在定子的磁场中转动，就像在大海中乘风破浪，电动机的力量就这样产生了。

可是，转子可不是孤军奋战，它身后还有一群忠实的“追随者”——传动系统。

这套系统负责把转子的旋转力量传递出去，像是给电动机穿上了“运动鞋”，让它可以在各种场合大展身手。

这种电动机的魅力还在于它的无刷设计。

说白了，就是省去了那些传统电动机里麻烦的刷子。

刷子容易磨损，电动机也容易“罢工”。

可永磁无刷直流电动机就像个健壮的小伙子，整天在那儿健身，根本不担心这些问题。

这样一来，不仅提高了效率，还延长了使用寿命，真是一举两得呀！大家可能会问，为什么要用“永磁”？嘿，这就要提到它的“前世今生”了。

永磁材料可不是随便找的，它们是经过精心挑选的，像是电动机的“灵魂伴侣”，在电动机的舞台上演绎着完美的配合。

在很多地方，我们都能看到这款电动机的身影。

比如，咱们平时用的电动工具，像电钻、吸尘器，它们背后都是这位“大力士”在支撑。

电动汽车、无人机、甚至是家里的冰箱、洗衣机，少不了它的“身影”。

真可谓是无处不在，默默奉献。

你要是仔细观察，还会发现它的运行非常安静，几乎听不到噪音。

就像是生活中的小秘密，让人忍不住想要探索它的奥秘。

不过，永磁无刷直流电动机的结构也有一些小挑战。

虽然说它的设计简单，但制造精度可得高啊。

电动车无刷电机的基本原理1. 引言电动车无刷电机（Brushless DC Motor，简称BLDC）是一种使用永磁体作为转子的直流电机。

相比于传统的有刷直流电机，无刷电机具有结构简单、寿命长、效率高等优点，因此在电动车等领域得到广泛应用。

2. 无刷电机的构造无刷电机由定子和转子两部分组成。

定子是由若干个线圈组成的，每个线圈都与一个相位相关联。

转子则是由多个永磁体组成。

3. 基本原理3.1 定子线圈和转子永磁体之间的相互作用在无刷电机中，定子上的线圈通以三相交流电源，通过不同相位的线圈交替通电，产生旋转磁场。

同时，转子上的永磁体也会受到这个旋转磁场的作用。

3.2 利用霍尔传感器检测位置为了使无刷电机能够准确地控制转子位置和速度，在定子上安装了霍尔传感器。

这些传感器可以检测到转子的位置，并将信息反馈给控制器。

3.3 利用控制器实现电流控制无刷电机的控制器根据霍尔传感器提供的转子位置信息，来控制定子线圈通电的时机和顺序。

通过适时地改变线圈通电顺序，可以使得转子始终受到一个旋转磁场的作用，从而实现电机的正常运转。

4. 无刷电机的工作原理4.1 启动阶段在启动阶段，控制器会根据转子位置确定下一步需要通电的线圈。

当线圈通电时，会在定子上产生一个磁场。

这个磁场与转子上的永磁体之间产生相互作用力，使得转子开始旋转。

4.2 运行阶段在运行阶段，控制器会不断地根据转子位置和速度调整线圈通电顺序和时机。

通过精确地控制定子线圈的通断时间，可以使得转子保持稳定、平滑地旋转。

4.3 刹车阶段当需要停止或减速时，控制器会逐渐减少定子线圈的通电时间或者改变通电顺序，从而减小转子的旋转速度或使其停止。

5. 无刷电机的优点5.1 结构简单无刷电机相对于有刷电机来说，结构更加简单，没有碳刷和换向器等部件。

这不仅降低了制造成本，还提高了可靠性和寿命。

5.2 效率高由于无刷电机没有摩擦损耗和换向器带来的能量损耗，因此其效率通常比有刷电机高。

无刷电机原理及控制一、无刷电动机的组成结构和工作原理三相永磁无刷电动机和一般的永磁有刷电动机相比，在结构上有很多相近或相似之处。

用装有永磁体的转子取代有刷电动机的定子磁极，用具有三相绕组的定子取代电枢，用技术'>逆变器和转子位置检测器组成的电子换相器取代有刷电机的机械换相器和电刷，就得到了三相永磁无刷电动机。

1.无刷电动机结构特点无刷电动机属于三相永磁同步电机的范畴，永磁同步电动机的磁场来自电动机转子上的永久磁铁。

在这里，永久磁铁的特性，在很大程度上决定电动机的特性。

目前采用的永磁材料主要有铁淦氧、铝镍钴、钕铁硼、等根据几种的磁感应强度和磁场强度成线性关系这一特点，应用最为广泛的就是钕铁硼。

它的线性关系范围最大，被称为第三代稀土永磁合金。

在转子上安置永磁铁的方式有两种：一种是将成型的永久磁铁装在转子表面，即所谓外装式；另一种是将成型的永久磁铁埋入转子里面，即所谓内装式。

根据永久磁铁安装方法不同，永久磁铁的形状可分为扇形和矩形两种。

扇形磁铁构造的转子具有电枢电感小、齿槽效应转矩小的优点，但易受电枢反应的影响。

且由于磁通不可能集中、气隙磁密度低，电极呈现凸的特性。

矩形磁铁构造的转子呈现凸极特性，电电感大、齿槽效应转矩大，但磁通可集中，形成高磁通密度，故适于大容量电机，由于电动机呈现凸极特性，可以利用磁阻转矩，此外，这种转子结构的永久磁铁，不易飞出，故可作高速电机使用。

根据确定的转子结构所对应的每相励磁通势合布不同，三相永磁同步电机可分为两种类型：正弦波形和方波形永磁同步电机，前者每相励磁磁通势分布是正弦波形，后者每相则是方波状，根据磁路结构和永磁体形状的不同而不同，对于径向励磁结构，永磁体直接面向均匀气隙如果采用稀大材料，由于采用非均匀气隙或非均匀磁场化方向长度的永磁体的径向励磁结构，气隙磁场波形可以实现正弦分布。

应该指出稀士永磁方波形电机属于永磁无刷直流电机的范畴，而稀土永磁体正弦波形电动机则一般作为三相交流永磁同步伺服电机使用。

无刷电机定子简介无刷电机是一种广泛应用于电动工具、家电、汽车等领域的电机，其具有高效率、低噪音、高可靠性等优点。

而无刷电机的定子是其中的重要组成部分，本文将深入探讨无刷电机定子的结构、工作原理及其相关技术。

无刷电机定子结构无刷电机定子通常由定子芯和定子绕组两部分组成。

定子芯定子芯是无刷电机定子的主要结构之一，其作用是提供磁路，保证磁铁和绕组之间的良好结合。

定子芯通常由硅钢片叠压而成，这种材料具有低磁阻和高导磁性能，能够有效减小铁损和涡流损耗。

定子绕组定子绕组是无刷电机定子的另一个重要组成部分，其作用是传导电流，并产生磁场与转子相互作用，从而驱动电机运转。

定子绕组一般由导线绕制而成，为了提高导线填充因数、降低电阻和减小温升，通常采用多股细导线绕制，并采用特殊的绕制工艺。

无刷电机定子的工作原理无刷电机定子的工作原理主要是基于电磁感应定律和电流作用力定律。

磁场形成无刷电机定子上的绕组通过通电产生磁场。

这个磁场可以通过永磁体或者其他方式产生，而定子绕组的通电与转子磁极的转动相互作用，产生转矩。

电流作用力当定子绕组通电时，其导线内的电流会随着磁场的变化而发生变化，从而产生作用在绕组上的力。

这个力是由洛伦兹力引起的，根据电流方向和磁场方向的关系，可使定子绕组产生旋转。

无刷电机定子技术发展随着科技的不断进步和应用需求的增加，无刷电机定子技术也在不断发展。

材料改进定子芯材料的改进是无刷电机定子技术的重要方向之一。

通过新材料的研发和应用，可以进一步提高导磁性能和降低铁损、涡流损耗，从而提高电机的效率和性能。

绕制工艺改进定子绕制工艺的改进可以进一步提高电机的性能。

例如，采用自动绕线机器人进行绕制，可以提高绕线的精度和效率；采用自动剪线机器人进行剪线，可以降低剪线的误差和损失。

控制算法优化无刷电机控制算法的优化也是定子技术发展的重要方向。

通过优化控制算法，可以提高电机的响应速度、稳定性和能效。

例如，采用矢量控制算法可以实现精确的转矩控制，提高电机的动态性能。
