锅炉MFT的动作条件及处理方式运行机组满足下列条件之一者,MFT动作：1 集控室锅炉紧急跳闸按钮按下;2 再热器保护动作;3 送风机全停;4 引风机全停;5 凝汽器真空＞-74KPa且自动停油压低;6 炉膛压力高高;7 炉膛压力低低;8 所有火焰失去;9 所有燃料失去;10 三台炉水泵差压低低;11 汽包压力高高;12 燃料供应不稳定;13 MBC两个CPU均故障;14 APC两个CPU均故障;15 汽包水位高16 总风量低于19%;现象：1：锅炉MFT动作,并发出声光报警信号2：火焰电视无火焰显示3：运行中各制粉系统全部跳闸,一次风机跳闸4：OFT动作,燃油速断阀关闭5：减温水电动总门关闭6：电除尘器跳闸,7：吹灰程序中断锅炉MFT后,系统自动执行如下操作：1：关闭进油总阀2：开回油总阀3：关闭所有油角阀4：停止所有给煤机5：停止所有磨煤机6：关闭磨煤机所有出口门7：停止一次风机8：关闭所有一次风门9：关闭所有过热器、再热器减温水电动截止门10：关闭过热器减温水总阀、闭锁阀,关再热器减温水闭锁阀11：发信号给等离了点火系统12：发信号给电除尘系统13：发信号给除尘系统14：至吹灰系统15：禁止所有点火器打火16：至ETS运行人员的处理方式：1：应立即手动停止未自动跳闸的一次风机、磨煤机、给煤机2：确认燃油速断阀关闭,减温水总门关闭,否则应手动关闭3：确认进入锅炉的一切燃料供应已切断4：加强对汽包水位的监视,控制汽包水位在允许的范围内5：烟风系统无故障,应进行炉膛吹扫6：烟风系统故障跳炉,故障消除后应延长炉膛吹扫时间7：对跳闸的磨煤机进行惰性处理8：电除尘未自动停止通知手动停止运行9：确认吹灰程序停止,将未退出炉膛的吹灰器退出10：从MFT首出画面,查明MFT运行原因11：及时消除故障,做好恢复机组运行准备12：如故障在短时内难了消除,按常规停炉处理。
锅炉MFT后机炉电联锁优化方案分析摘要：锅炉是火力发电的主要设备之一，锅炉MFT（Main Fuel Trip）是锅炉主要设备发生故障时重要的保护手段，也是电厂热工保护的重要内容。
本文从停炉不停机运行操作及参数控制、停汽机不联停发电机运行操作等方面对锅炉MFT系统进行详细的介绍，进一步对其安全性和可靠性进行分析，为同类型的锅炉主燃料跳闸系统提供参考.关键词：MFT；机炉电；优化0引言火力发电厂是以煤为主要燃烧介质的发电企业，是连续、不可储存且各运行环节紧密相连的产企业。
作为火电厂三大主机的锅炉列在生产的源头位置。
锅炉安全生产对发电厂的连续运行起着重要的作用。
而锅炉总燃料跳闸（Main Fuel Trip，MFT）是火力发电厂最常见的事故，其发生率占电厂事故的60％以上。
同时作为三大主机的汽轮机技术较为成熟，运行中故障率较低，但是偶而会发生重要参数测点故障误跳机。
由于以前使机、炉、电大联锁中，任一主机跳闸，会联跳另二主机。
发电机主开关跳开后，失去电网的连接，需重新启动后再并网运行。
事故处理过程繁琐且耗时较长，与电网的稳定需求是不相匹配的。
某电厂将三大主机联锁循环断开，采用了锅炉MFT后汽机不跳机、发电机不解列，汽机跳闸锅炉MFT，发电机不解列的运行方案。
该运行方案使锅炉MET后或汽机误跳闸后，发电机不解列，在极短时间内恢复生产。
该电厂自投产初期，就对三大主机联锁进行改进，实施停炉不停机和停汽轮机不联停发电机的运行方案。
投产初期，由于来煤杂且煤质较差，煤仓断煤也频繁，加上运行操作不熟悉，设备运行不稳定等因素，造成锅炉MFT次数较多。
同时汽机也因为一些测点跳动或人员误操作造成跳机。
由于对三大主机联锁的技改，不会造成发电机解列。
每次锅炉MFT或汽机跳闸后都能及时成功恢复，减少对电网的影响。
后来随着运行人员操作经验增加，同时B制粉系统进行等离子改造，锅炉MFT后恢复的速度越来越快，10多分钟就可以带上100MW负荷。
锅炉MFT动作条件的修改建议一、锅炉MFT（主燃料跳闸）1、如果出现下列任一情形，则导致锅炉MFT动作：（1）燃烧空气系统保护动作；（2）烟气系统保护动作；（3）紧急停炉按钮动作；（4）炉膛保护动作；（5）水系统保护动作；（6）蒸汽系统保护动作；（7）汽轮机跳闸；（8）在锅炉运行中，第三级过热器处的炉膛温度低于400℃且启动燃烧器没有投运；（建议取消！原因：当炉膛温度低于400℃且启动燃烧器没有投运时，炉排上的燃料不一定灭火，仍可以通过燃烧调整使汽温、汽压恢复正常，且实际运行中的炉膛温度显示不准确，可能导致保护误动。
）2、如果锅炉MFT动作，则会导致：（1）振动炉排停运；（2）送风机停运；（3）六台给料机出口关断挡板关闭，给料系统停运；（4）启动燃烧器停运（如果其运行）；（5）主汽门关闭二、各个系统的保护1、燃烧空气系统的保护如果出现下列任一情形，则导致燃烧空气系统保护的动作：（1）总风量小于5Kg/s（18t/h）（建议取消！原因：启动初期，总风量可能小于此值，信号易误发。
）（2）送风机出口压力大于13.5KPa（12.7KPa）（建议取消！原因：实际设备出口最大压力为12.7KPa，且出现此种情况即可能是所有一、二次风挡板全部关闭且送风机的转速很高，此情况发生对锅炉安全性无较大影响。
）（3）送风机出口压力小于4KPa并且给料机出口挡板未全关（建议取消！原因：在运行中，如果运行人员对挡板调节不当，突然打开，可能造成出口压力小于4KPa；同时如果确因送风机发生故障停运，则（4）可以实现）（4）送风机停运2、烟气系统保护如果出现下列任一情形，则导致烟气系统保护的动作：（1）引风机入口压力大于－50Pa（建议取消！原因：此种情况发生在引风机入口烟道发生较大破损，发生漏风。
此可以通过运行人员精心监盘和巡回检查及时发现，无需MFT动作）（2）除尘器旁路挡板全关且除尘器未投运（3）引风机停运3、紧急停炉按钮如果出现下列任一情形，则导致紧急停炉按钮的动作：（1）按下MFT紧急按钮（2）投运启动燃烧器时，按下启动燃烧器的紧停按钮4、炉膛保护如果出现下列任一情形，则导致炉膛保护的动作：（1）炉膛压力大于0Pa延时30s（建议改变定值为100Pa，原因：由于风系统自动调节不能投入，在炉排振动时，手动调节不能及时进行相应的调节，致使炉排负压变正，极易导则保护动作）（2）炉膛压力大于50Pa延时5s（建议改变定值为200Pa，原因：由于风系统自动调节不能投入，在炉排振动时，手动调节不能及时进行相应的调节，致使炉排负压变正，极易导则保护动作）（3）启动燃烧器在炉膛中没有推进到位，也没有退出到位（建议取消！原因：表征启动燃烧器是否到位的行程开关可能无法信号，导致保护误动。
一、锅炉MFT后的现象•火焰电视变黑。
•全部火检信号消失，MFT报警信号来。
•所有制粉系统跳闸，状态闪黄•所有一次风机跳闸，状态闪黄.•所有油角阀关闭。
•主再热器减温水门全部联锁关闭。
•炉膛负荷突变，先负后正。
•主再热蒸汽压力迅速下降。
•汽包水位先低后高二、锅炉MFT后汽机侧的现象•机组负荷快速下降。
•主汽压力快速下降。
•主再热汽温下降。
•主汽流量下降。
•若机炉大联锁投入，则汽机跳闸。

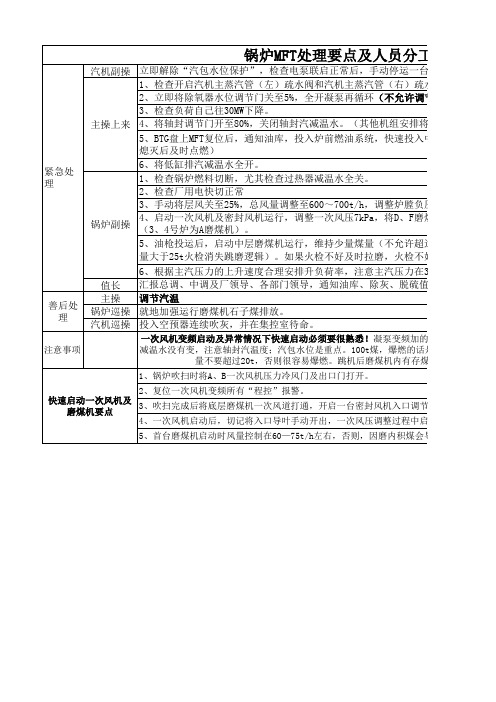

三、锅炉MFT后汽机未跳闸的处理若锅炉MFT，汽机未跳闸则：•迅速汇报值长，解除CCS方式，请求人员协助调整处理。
•装DEH切换为阀控方式，快速降低机组负荷，目标值30MW。
•根据主汽压力下降情况与锅炉配合确定减负荷速率。
•切换轴封供汽汽源至辅汽，保证轴封压力正常。
•打开VV阀，防止高排温度过高造成机组跳闸。
•检查疏水系统，关闭联锁打开的除主再热管道的所有疏水。
•监视好除氧器，排汽装置水位正常•立即停止一台真空泵，并迅速降低空冷岛频率至最低，必要时停运部分风机运行。
尤其是冬季，防止空冷岛上冻。
•降氧器汽加热汽源切至辅助蒸汽。
•停止所有加热器，最大限度保证锅炉蓄热。
•若锅炉侧长时间无法立即恢复，主汽参数或者其他条件达到紧急停机条件时，则打闸停机。
四、锅炉MFTR后汽机跳闸后的处理•检查汽机转速下降，所有抽汽止回关闭正常。
•检查交流润滑联启正常，润滑油压正常，否则手动启动交流润滑油泵。
•若厂用电消失则启动直流事故油泵，直流密封事故油泵。
•迅速将轴封汽源切换至辅汽接带，保证轴封压力。
•监视除氧器，排汽装置水位正常，加热器水位正常。
•转速到1200r/min时确认轴顶油泵联启正常，否则手动启动。
•根据情况决定是否需要破坏真空。
•转速到0后投入盘车装置运行。
•真空到0后退出轴封系统运行。
•若跳闸原因非因汽机本身问题引起，则根据命令重新挂闸维持转速3000r/min,等待并网恢复。
五，关于事故处理的一点想法。
•锅炉MFT后，若汽机没有跳闸，最主要的就是快速降低机组负荷，最大限度地保证锅炉蓄热量，保持机组带最低负荷运行，以便锅炉重新点火后快速负荷。
锅炉mft动作条件
锅炉MFT（主火力信号跟踪）功能的动作条件通常包括以下几个方面：
1. 喂水流量低于一定值：当锅炉的喂水流量低于一定值时，可能会影响锅炉的正常运行，因此MFT会检测水流量，当水流量低于设定值时，MFT会工作并停止自动燃烧器。
2. 失火或点火失败：如果燃烧器无法点火或火焰失去，MFT会触发警报并停止自动燃烧器。
在这种情况下，操作人员需要重新启动燃烧器然后调整参数以确保正常工作。
3. 烟气温度异常高：当锅炉中的烟气温度超过一定温度时，可能会对设备造成损害或威胁人员安全。
因此，MFT会监测锅炉烟气温度，当温度异常高时，它会触发警报并停止自动燃烧器。
4. 火灾或爆炸：如果锅炉发生火灾或爆炸，MFT会立即停止自动燃烧器并触发报警，以防止火灾和爆炸扩散。
综上所述，锅炉MFT的主要动作条件都是针对锅炉运行的异常或危险情况，以确保锅炉能够安全可靠地工作。
锅炉MFT重要逻辑讲解导读锅炉安全灭火是这样定义的：1）MFT(主燃料跳闸)切断进入炉膛的所有燃料(煤粉和燃油和等离子)。
2）OFT(油燃料跳闸)切断进入油燃烧器及油母管的所有燃油。
锅炉安全灭火逻辑监视燃料及炉膛情况并产生跳闸信号来切断油燃料或整个锅炉的燃料，至于切断哪个燃料需要看具体哪个条件超过了定值。
跳闸后会给出首次跳闸原因的指示，这样操作员就可以进行正确的判断并采取必要的补救措施。
MFT及OFT的首次跳闸原因会显示在跳闸原因画面中。
当MFT继电器复位后，首次跳闸原因也就被清除。
FSSS逻辑需要监视以下不同的MFT条件。
如果任何一个条件成立，FSSS逻辑就会跳闸MFT继电器。
由于所有MFT条件都可能造成设备及人身的严重伤害，因此MFT时FSSS会立即停掉所有的燃烧器及制粉设备。
在该MFT条件消失且油泄漏试验完成，锅炉吹扫结束后MFT跳闸才允许复位。
11) 汽机跳闸MFT；2) 两台送风机全停；3) 两台引风机全停；4) 两台空预器全停，持续5min(从风烟系统DPU送来)；5) 炉膛压力高二值3取2，该条件必须至少持续3秒钟；6) 炉膛压力低二值3取2，该条件必须至少持续3秒钟；7) 锅炉风量<25% 3取2，该条件必须至少持续3秒钟；8) 丧失火检冷却风持续10秒钟.( 两台冷却风机停或炉膛冷却风压力低3取2)；9) 全燃料丧失：在有燃烧记忆(任一油层投运，或任一煤层投运)的情况下：（所有角阀关闭或燃油供油速断阀关闭）且（所有给煤机全停或所有磨煤机全停）(脉冲)；10) 全炉膛灭火：在有燃烧记忆(任一油层投运，或任一煤层投运)的情况下，失去所有层火焰(脉冲)；(在有燃烧记忆的情况下(有任意一层燃烧器投运)失去所有层火焰。
失去层火焰：同一煤层燃烧器中有2个或2个以上燃烧器失去火焰，同一油层燃烧器中有4个燃烧器失去火焰。
)(脉冲)；11) 临界火焰丧失：正在运行的煤燃烧器(该层制粉系统磨煤机及给煤机运行超过一分钟)中如果有25％及以上失去了火焰，超过9秒。
锅炉MFT
动作内容、硬线回路、注意事项
一、MFT硬线输出动作内容：
1、MFT输出1跳A磨煤机
2、MFT输出2跳B磨煤机
3、MFT输出3跳C磨煤机
4、MFT输出4跳D磨煤机
5、MFT输出5跳E磨煤机
6、MFT输出6跳F磨煤机
7、MFT输出7跳A1给煤机
8、MFT输出8跳B1给煤机
9、MFT输出9跳C1给煤机
10、MFT输出10跳D1给煤机
11、MFT输出11跳E1给煤机
12、MFT输出12跳F1给煤机
13、MFT输出13跳A2给煤机
14、MFT输出14跳B2给煤机
15、MFT输出15跳C2给煤机
16、MFT输出16跳D2给煤机
17、MFT输出17跳E2给煤机
18、MFT输出18跳F2给煤机
19、MFT输出19跳A一次风机
20、MFT输出20跳B一次风机
21、MFT输出21跳进油快关阀
22、MFT输出22跳回油快关阀
23、MFT输出23ETS1保护动作
24、MFT输出24ETS2保护动作
25、MFT输出25ETS3保护动作
26、MFT输出26DCS1保护动作
27、MFT输出27DCS2保护动作
28、MFT输出28DCS3保护动作
29、MFT输出29过热器喷水总管路电动
门
30、MFT输出30再热器喷水总管路电动
门
二、硬线回路工作原理
MFT硬线回路有两套完全相同的硬接线回路组成。
MFT俗称主燃料跳闸，是FSSS的重要功能，在锅炉运行的各个阶段，FSSS 实时连续的对机组的主要参数和运行状态
进行监视，只要这些参数和状态有一个越出了安全运行范围，系统就会发出MFT指令。
MFT动作将快速切断所有进入炉膛的燃料，即切断所有的燃油和煤粉输入炉膛，实行紧急停炉，防止炉膛爆燃，并指示引起MFT 的第一原因。
MFT造成的损失较大，无论从发电还是从设备寿命上看，都应极其慎重的对待MFT。
FSSS设计时应遵循最大限度地消除可能出现的误动作及完全消除可能出现的拒动作的设计原则。
可触发MFT的信号都应该用于冗余配置，或采用三取二逻辑，而凡是冗余信号都有拒动和误动的问题。
对于两个输入信号，从防拒动的角度考虑应将其“或”起来使用，而从防误动的角度考虑应该将其“与”起来使用。
跳闸信号有分单一条件和复合条件，如两台送风机跳闸等是单一条件，而失燃料和失火焰是复合条件。
可靠的保护系统必须以可靠的信号为基础，保护系统中所用信号必须由专用检测元件及变送器送来，独立于其它保护系统。
为了取得较高的可靠性，保护系统必须尽量选用转换环节少、结构简单而工作可靠的变送
器。
而一般不采用中间继电器。
对重要信号，要采用多个检测信号优选后再输入保护系统。
任何控制系统都可能发生故障，FSSS 一旦发生拒动或者误动都会带来重大的损失。
在尽量避免误动和拒动的同时，考虑到拒动比误动所造成的损失更加严重，因此为了不发生拒动，而宁可误动。
硬线MFT回路的触发主要有以下两路组成：一是手动MFT；二是DCS来的触发信号三取二组成。
硬线回路动作后的输出有很多路：主要就是上面说的30路输出。
三、注意事项
遇有下列情况之一时，应紧急停炉：
1、主蒸汽管道、再热蒸汽管道、给水管道等发生爆破。
2 、尾部烟道或空预器着火。
3 、锅炉安全阀动作，无法使其回座，蒸汽参数或各段工质温度变化不允许运行时。
4、锅炉蒸汽压力升高至安全门动作压力，
而安全阀拒动。
5 、锅炉回转式空气预热器停转，若挡扳隔绝不严或转子盘不动时；
6 、炉管爆破，威胁人身或设备安全。
7、锅炉给水中断或给水量在一定时间内小于规定值。
8 、锅炉所有给水流量表损坏，造成过热蒸汽温度不正常或过热蒸汽温度正常，但半小时内给水流量表未恢复时。
9 、机组范围发生火灾，直接威胁机组的安全运行。
10 、机组的运行已经危急人身安全，必须停机才可避免发生人身事故时。
11 、DAS系统故障，无法对机组进行控制和监视。
12、仪用气源失去，无法对机组阀门设备进行控制操作。
13 、部分和全部厂用电源中断，无法维持
机组正常运行。
14、达到MFT保护动作条件，MFT拒动。
