电力系统三相短路电流计算公式在我们日常生活和工业生产中，电可是无处不在，发挥着至关重要的作用。
但您知道吗，当电力系统出现三相短路这种情况时，要计算短路电流可是有专门的公式呢！咱先来说说啥是三相短路。
这就好比一条宽阔的道路，原本电流在三根导线上稳稳当当流动，突然之间，这三条路一下子都“堵死”了，电流就像没头的苍蝇一样乱撞。
这时候，要搞清楚这混乱中的电流有多大，就得靠三相短路电流计算公式啦。
这个公式看起来可能有点复杂，不过别担心，我来给您慢慢拆解。
三相短路电流的计算公式是：$I_{k} = \frac{U_{av}}{Z_{eq}}$ 。
这里面，$U_{av}$ 表示平均额定电压，$Z_{eq}$ 表示短路回路的总阻抗。
就拿我曾经遇到的一个实际例子来说吧。
有一家工厂，新增加了一批大型设备。
在设备调试阶段，突然出现了短路故障。
技术人员赶紧进行排查，发现是三相短路了。
这时候，要计算短路电流，就得先搞清楚这短路回路的总阻抗。
他们开始仔细检查线路，从变压器到配电柜，再到每一台设备的连接线路。
发现有一段线路因为老化，电阻增大了不少。
还有一些设备的电感参数也不太正常。
经过一番努力，把这些参数都整理清楚，代入公式中，算出了短路电流的大小。
这可太重要啦！知道了短路电流的大小，才能选择合适的保护设备，比如断路器、熔断器等等，避免造成更大的损失。
再来说说这个平均额定电压。
它可不是随便定的，而是根据电力系统的标准来确定的。
不同的电压等级，平均额定电压也不一样。
总之，电力系统三相短路电流计算公式虽然有点复杂，但只要我们弄清楚每个参数的含义，结合实际情况进行准确的测量和计算，就能有效地应对短路故障，保障电力系统的安全稳定运行。
回想我之前提到的那个工厂，如果没有及时算出短路电流，采取有效的措施，可能整个生产线都得瘫痪好一阵子，那损失可就大了去了。
所以啊，掌握这个计算公式，对于电力工程师和相关技术人员来说，那可是必备的技能。
在实际工作中，我们还得考虑各种因素的影响，比如温度对电阻的影响，频率对电感的影响等等。

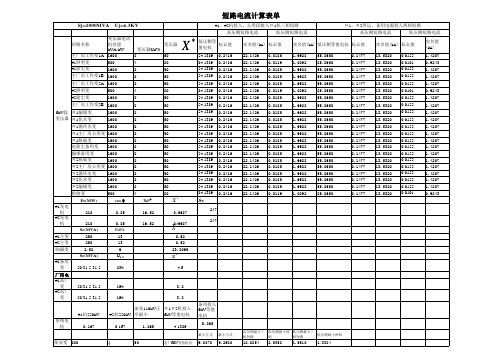

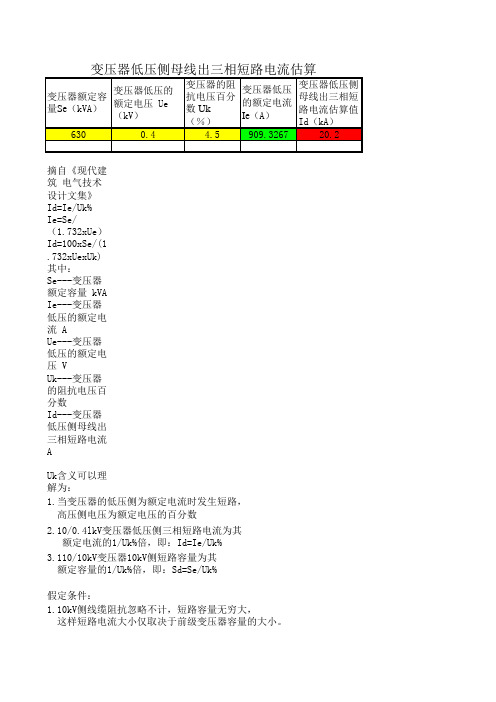

变压器低压侧三相短路电流计算公式好的，以下是为您生成的文章：在咱们电气领域，变压器那可是个相当重要的角色。
今天就来好好聊聊变压器低压侧三相短路电流的计算公式。
先来说说为啥要搞清楚这个计算公式。
您想想，要是电力系统中出现了短路故障，那电流可就像脱缰的野马一样，要是不弄明白这短路电流有多大，那设备可能就得“遭殃”啦，整个电网的稳定运行都会受到威胁。
那这计算公式到底是啥呢？一般来说，变压器低压侧三相短路电流的计算公式是：I = I'' = U / (√3 * Z) 。
这里面，I 表示短路电流，U 是变压器低压侧的额定电压，Z 呢，则是短路回路的总阻抗。
就拿我之前遇到的一个实际情况来说吧。
有一次，我在一个工厂里帮忙检修电力设备。
突然，他们的一台变压器出现了故障，初步判断可能是短路了。
大家都着急忙慌的，不知道该咋办。
我就赶紧去查看相关的数据和参数。
我先找到了这台变压器的铭牌，上面清楚地写着低压侧的额定电压是 400 伏。
然后，又通过测量和计算，得出了短路回路的总阻抗。
这过程可不容易，得一点点排查线路，测量电阻、电抗啥的。
经过一番折腾，终于把这些数据都搞清楚了。
然后，我就按照上面的公式，开始计算短路电流。
那时候，心里还真有点紧张，就怕算错了，影响后续的维修和处理。
最后算出来的结果，让我心里有了底。
根据这个短路电流的大小，我很快就制定出了维修方案，更换了一些受损的部件，调整了一些线路的布局，总算是把这个问题给解决了。
所以说啊，搞清楚这个变压器低压侧三相短路电流的计算公式，真的是太重要啦。
不管是在设计电力系统的时候，还是在日常的维护和检修中，都能派上大用场。
咱们再回到这个公式上来，这里面的每一个参数都得准确测量和计算。
比如说，那个总阻抗 Z ，它包括了变压器的阻抗、线路的阻抗等等。
而且，在实际情况中，还得考虑温度、湿度这些因素对阻抗的影响。
总之，变压器低压侧三相短路电流的计算公式虽然看起来有点复杂，但只要咱们认真对待，仔细测量和计算，就能够准确地掌握短路电流的大小，从而保障电力系统的安全稳定运行。

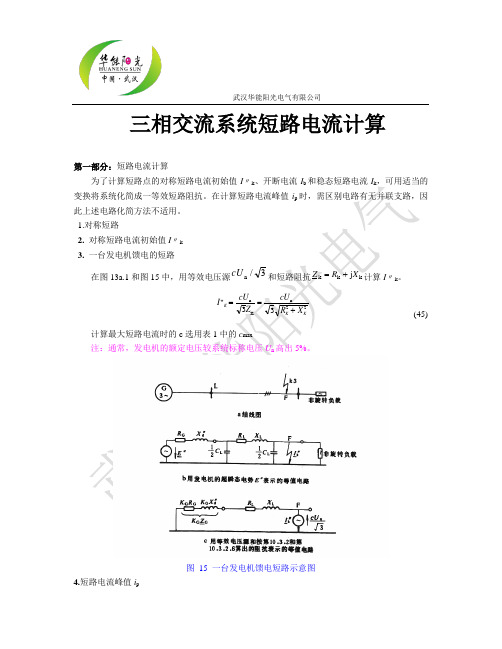

武汉华能阳光电气有限公司三相交流系统短路电流计算第一部分：短路电流计算为了计算短路点的对称短路电流初始值I 〃k 、开断电流I b 和稳态短路电流I k ，可用适当的变换将系统化简成一等效短路阻抗。
在计算短路电流峰值i p 时，需区别电路有无并联支路，因此上述电路化简方法不适用。
1.对称短路2. 对称短路电流初始值I 〃k3. 一台发电机馈电的短路在图13a.1和图15中，用等效电压源3/n cU 和短路阻抗Z R X k k k j =+计算I 〃k 。
I cU Z cU R X K K K"==+n K n3322(45)计算最大短路电流时的c 选用表1中的c max注：通常，发电机的额定电压较系统标称电压U n 高出5%。
图 15 一台发电机馈电短路示意图4.短路电流峰值i p武汉华能阳光电气有限公司短路电流峰值i p 的计算见第9.1.1.2条，发电机的电阻和电抗应用校正后的值，即K G R G 和K G I 〃d 。
5. 对称开断电流I b对称开断电流I b 是电流I 〃k 在经一短暂时间衰减后达到的值，用系数μ表 示衰减常数，即I b =μI 〃k (46)μ与t min 和I 〃k /I rG 比值有关，可根据I 〃k /I rG 比值和选择的t min 计算，推荐算式如下：对对对对t t t t I I I I I I I I min -0.26kGrGmin -0.30kG rGmin -0.32kG rG min -0.38kG rG s,=0.84+0.26e s,=0.71+0.51e s,=0.62+0.72e s,=0.56+0.94e ===≥⎫⎬⎪⎪⎭⎪⎪''''''''0020520100025....////μμμμ (47)上式中，μ值适用于旋转励磁机或静止整流励磁装置励磁的汽轮发电机、凸极发电机和同步调相机(用静止整流励磁装置励磁时，其最小延时t min 应小于0.25s ，最高励磁电压小于1.6倍额定负载下的励磁电压)。
三相短路电流计算公式三相短路电流计算公式通常，三相短路电流最大，当短路点发生在发电机附近时，两相短路电流可能大于三相短路电流;当短路点靠近中性点接地的变压器时，单相短路电流也有可能大于三相短路电流。
1、先计算各电源到短路点的转移电抗(在某基准容量为基准值下的标幺值表示);2、换算成各电源容量为基准值的计算电抗;3、各电源容量除以各计算电抗，即为各电源在短路点的短路电流;4、上述各短路电流相加，即为总的短路电流(次暂态值)。
三相短路电流计算是电力系统规划、设计、运行中必须进行的计算分析工作。
目前，三相短路电流超标题目已成为困扰国内很多电网运行的关键题目。
然而，在进行三相短路电流计算时，各设计、运行和研究部分采用的计算方法各不相同，这就有可能造成短路电流计算结论的差异和短路电流超标判定的差异，以及短路电流限制措施的不同。
假如短路电流计算结果偏于守旧，有可能造成不必要的投资浪费;若偏于乐观，则将给系统的安全稳定运行埋下灾难性的隐患。
因而，在深进研究短路电流计算标准的基础上，比较了不同短路电流计算条件对短路电流计算结论的影响，以期能为电网短路电流的计算和限制提供更切合实际的方法和思路。
1、短路电流计算方法经典的短路电流计算方法为:取变比为1.0，不考虑线路充电电容和并联补偿，不考虑负荷电流和负荷的影响，节点电压取1.0，发电机空载。
短路电流计算的标准主要有IEC标准和ANSI标准，中国采用的是IEC标准。
国标规定了短路电流的计算方法、计算条件。
国标推荐的三相短路电流计算方法是等值电压源法，其计算条件为:?不考虑非旋转负载的运行数据和发电机励磁方式;?忽略线路电容和非旋转负载的并联导纳;?具有分接开关的变压器，其开关位置均视为在主分接位置;?不计弧电阻;?35kV及以上系统的最大短路电流计算时，等值电压源取标称电压的1.1(计算中额定电压的1.05pu)，但不超过设备的最高运行电压。
对于电网规划、运行部分，三相最大短路电流计算是主要的计算内容。
11 短路电流计算为了计算短路点的对称短路电流初始值I 〃k 、开断电流I b 和稳态短路电流I k ，可用适当的变换将系统化简成一等效短路阻抗。
在计算短路电流峰值i p 时，需区别电路有无并联支路，因此上述电路化简方法不适用。
11.1 对称短路11.1.1 一台发电机馈电的短路 11.1.1.1 对称短路电流初始值I 〃k在图13a.1和图15中，用等效电压源3/n cU 和短路阻抗Z R X k k k j =+计算I 〃k 。
I cU Z cU R X K K K"==+n K n3322(45)计算最大短路电流时的c 选用表1中的c max注：通常，发电机的额定电压较系统标称电压U n 高出5%。
图 15 一台发电机馈电短路示意图11.1.1.2 短路电流峰值i p短路电流峰值i p 的计算见第9.1.1.2条，发电机的电阻和电抗应用校正后的值，即K G R G 和K G I 〃d 。
11.1.1.3 对称开断电流I b对称开断电流I b 是电流I 〃k 在经一短暂时间衰减后达到的值，用系数μ表 示衰减常数，即I b =μI 〃k (46)μ与t min 和I 〃k /I rG 比值有关，可根据I 〃k /I rG 比值和选择的t min 计算，推荐算式如下：对对对对t t t t I I I I I I I I min -0.26kGrGmin -0.30kG rGmin -0.32kG rG min -0.38kG rG s,=0.84+0.26e s,=0.71+0.51e s,=0.62+0.72e s,=0.56+0.94e ===≥⎫⎬⎪⎪⎭⎪⎪''''''''0020520100025....////μμμμ (47)上式中，μ值适用于旋转励磁机或静止整流励磁装置励磁的汽轮发电机、凸极发电机和同步调相机(用静止整流励磁装置励磁时，其最小延时t min 应小于0.25s ，最高励磁电压小于1.6倍额定负载下的励磁电压)。
三相四线制变压器单相接地后短路电流的计算嘿，朋友们，今天咱们来唠唠三相四线制变压器单相接地后短路电流的计算，这就像是一场电力世界里的超级大冒险呢！你想啊，三相四线制变压器就像一个超级能量站，三个相和一个零线，规规矩矩地在那输送能量。
可一旦单相接地了，那就好比这个能量站里突然闯进了一个调皮捣蛋的小怪兽，把其中一条线路给搞乱了。
这时候短路电流就像一群被惊扰的马蜂，到处乱窜。
那这个短路电流咋计算呢？咱们先得知道一些基础参数，就像你要知道一个人的身高体重才能评估他的力气一样。
这里面的电压啊，电阻啊，电感啊，就像是这个电力系统的身高、体重和性格特点。
比如说电压，它就像是推动电流奔跑的大老板，电压越大，电流就像被打了鸡血的员工，跑得更猛。
电阻呢，就像是道路上的绊脚石，电阻越大，电流跑起来就越费劲，就像你在满是泥坑的路上跑步。
电感呢，这可是个有点神秘的家伙，它就像一个会使魔法的小精灵，有时候会阻碍电流，有时候又会和电流一起玩耍，影响着短路电流的大小。
计算短路电流的时候啊，就像是在玩一个超级复杂的拼图游戏。
你得把这些参数一块一块地拼在一起，要是拼错了一块，那结果可就像你做菜放错了调料，味道完全不对啦。
我们通常会用到一些公式，这些公式可不像你背的唐诗宋词那么优美好记。
它们就像一串神秘的魔法咒语，你得小心翼翼地运用。
要是不小心念错了一个符号，那计算出来的短路电流可能就像被吹了气球一样，膨胀得离谱，或者像被缩水了的衣服，小得可怜。
而且啊，这个单相接地后的情况还很复杂呢，就像一个充满了机关的迷宫。
有时候会有接地电阻，这个接地电阻就像一个缓冲垫，会让短路电流不至于一下子变得超级大。
但是如果这个接地电阻很小，那短路电流就像脱缰的野马，根本拉不住啦。
在实际的电力系统中，计算短路电流就像是给电力系统做一次超级体检。
要是算错了，那可能就会像医生误诊一样，给整个电力系统带来大麻烦。
比如说可能会导致设备损坏，这设备就像电力系统里的士兵，一旦被错误的短路电流攻击，那就得光荣下岗啦。
