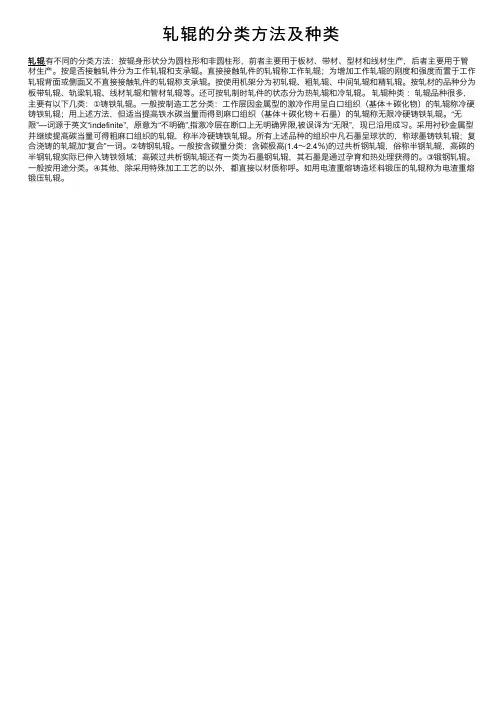

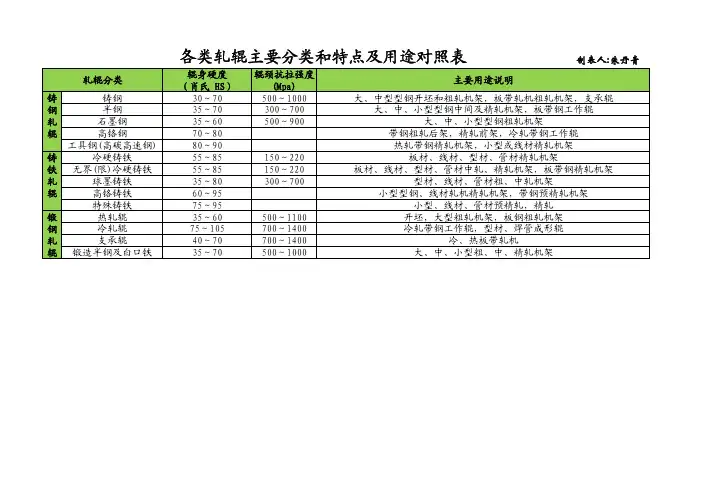

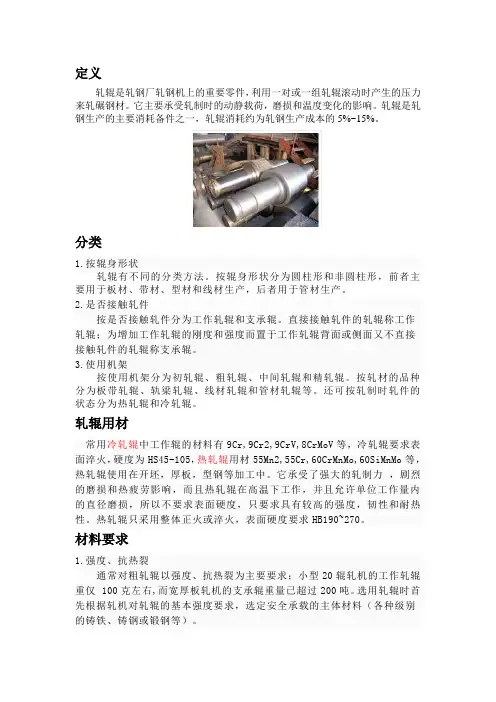

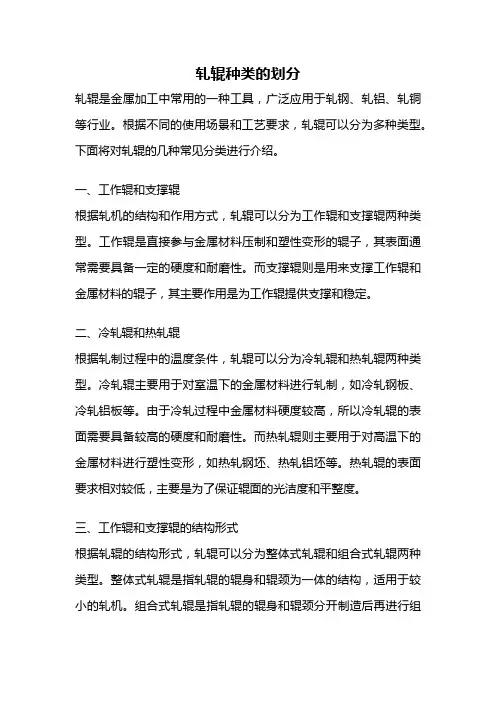

轧辊分类
1.合金铸钢轧辊Alloy Cast Steel Roll
合金铸钢轧辊是采用电弧炉冶炼优质钢水，采用先进的铸造、热处理工艺技术制造，具有很高的强度、优良的抗热裂性、韧性、耐磨性、适用于型钢粗、中轧机，热轧带钢粗轧机架用辊及热轧带钢支承辊。辊身金相组织为珠光体或回火索氏体。
2.半钢轧辊Adamite Rolls
半钢轧辊是性能介于钢辊和铁辊之间的一种轧辊材质，含有镍、铬、钼等合金元素，其基体组织中含有一定量的碳化物，采用特殊的热处理工艺，有高的耐磨性、强的韧性和好的热抗性，最大的特点是在工作层中几乎没有硬度降落。适合带钢热连轧机粗轧、精轧前段；棒线轧机粗轧、中轧、预精轧机架；万能轧机、悬臂轧机辊环、辊套。
3.石墨钢轧辊Graphite Steel Rolls
石墨钢轧辊的性能与半钢轧辊类似，其最大特征是组织中有少量细小石磨存在。它可以提高轧辊的热轧辊的抗热裂性能和抗氧化铁皮黏附性能，主要适用于粗轧或初轧机架。
4.高速钢轧辊High Speed Steel Rolls
高速钢轧辊在高温下具有很高的硬度和耐磨性。它是用离心方法生产的，芯部材质为球墨铸铁。通过成分和热处理工艺控制，工作层硬度可达80-85HSC，马氏体基体上分布有钒、钨、铌、钼复合碳化物，保证了工作层硬度均一，孔型磨损均匀。这种辊用于精轧机架，增加作业时间，改善轧材表面质量。
5.GNV轧辊GNV Rolls
粗轧机架用轧辊需要一些特性相互结合，其中某些特性会相互抵消对方的作用，这些特性包括耐磨性、耐热裂性、耐冲击性、热硬度和热强度等。过多的网状碳化物能提高耐磨性、耐冲击性，但它严重降低了断裂韧性，这在粗轧情况下，会促使热裂纹形成发展。要减小过多碳化物的影响，又能保持耐磨性，就要加入镍、钼等合金元素，使基体形态为贝氏体/马氏体（针状），比通常的珠光体基体更耐磨。钼元素还有助于提高轧辊高温硬度。
GNV轧辊就是采用高合金材质加上特殊热处理制造出来的，基体组织中碳化物的含量小于5%，满足粗轧机架要求。
6.合金无限冷硬铸铁轧辊Alloy Indefinite Chilled Cast Iron Rolls
合金无限冷硬轧辊，其工作层中有细小晶间石墨。石墨和碳化物的大小、形状、分布可通过激冷作用和合金含量来控制。由于添加了锰、铬、镍、钼等合金元素，基体组织可以从珠光体、贝氏体变为马氏体。加上有少量细小石墨存在，不仅提高了轧辊抗剥落性、抗热裂性和耐磨性能，而且辊身工作层硬度落差很小。适用于棒、线材、型钢轧机中轧、精轧机架。
7.合金冷硬铸铁轧辊Alloy Chilled Cast Iron Rolls
合金冷硬铸铁轧辊辊身工作层基体组织内基本上没有游离石墨，其硬度高，具有优良的耐磨性能。用于小型棒、线材轧机及窄带钢精轧机架。金相组织是细珠光体和碳化物。
8.珠光体球墨铸铁轧辊（离心）Pearlitic Nodular Cast Iron Rolls(Centrifugal)
球墨铸铁中加入镍、铬、钼合金元素，经过特殊热处理得到珠光体球铁轧辊。珠光体球墨铸铁轧辊具有良好的强度、高温性能和抗事故性能，工作层硬度落差小。
9.针状贝氏体球墨铸铁轧辊（离心）Spiculate Bainitic Nodular Cast Iron Rolls(Centrifugal)
针状贝氏体球铁轧辊加入镍、锰、铬、钼等合金元素，它是具有针状组织（贝氏体+少量马氏体）基体，比珠光体球铁轧辊强度更高，韧性更好，耐磨性也明显提高。可采用静态铸造可离心铸造生产。
10.合金球墨铸铁轧辊（离心）Alloy Nodular Cast Iron Rolls(Centrifugal)
这种轧辊的特征是石墨呈球状，它的性质与合金无限冷硬轧辊相似，其强度高与无限冷硬辊。一般采用静态或动态的铸造。

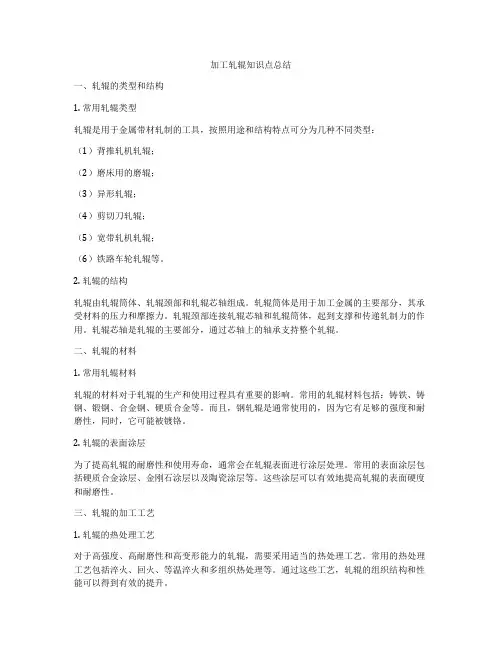

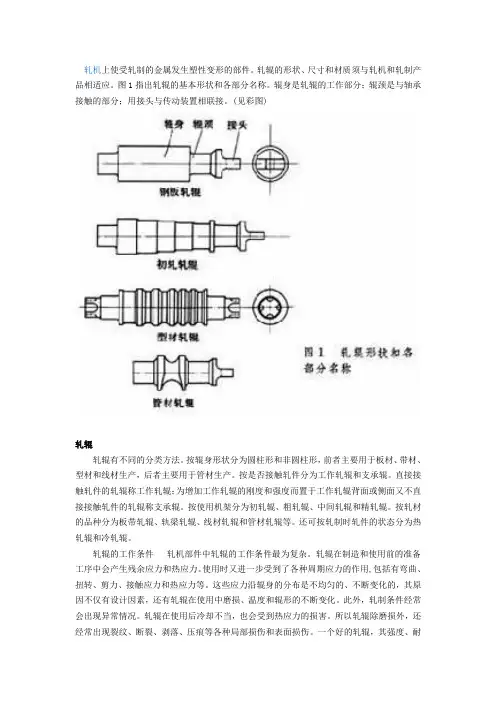

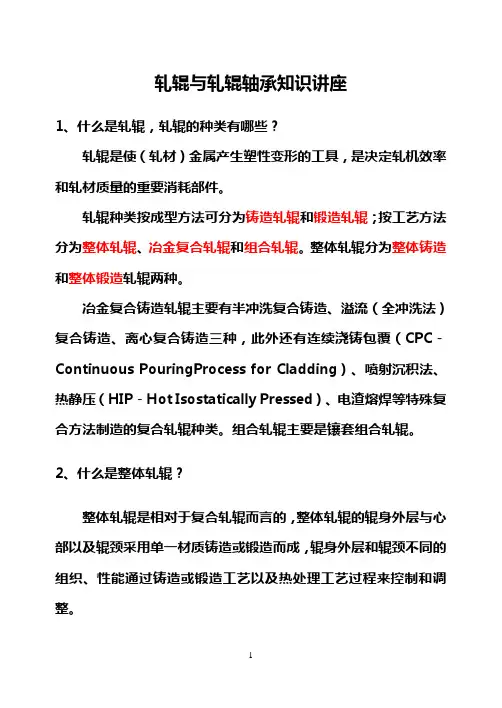

一、铸铁系轧辊
铸铁系轧辊的含碳量在 2.5%—3.5%左右，按主要材质可分为普通铸铁轧辊、高镍铬无限冷硬复合铸铁轧辊、高铬复合铸铁轧辊和合金球墨铸铁轧辊四大类。铸铁轧辊中常见的组织可分为基体、渗碳体、石墨三大类，基体组织主要氏体、铁素体、珠光体、贝氏体和马氏体，石墨在铸铁中的形态一般有片状和球状两种.
1、普通铸铁轧辊
普通铸铁轧辊可分为冷硬铸铁轧辊，中、低合金无限冷硬铸铁轧辊，中低合金球墨铸铁轧辊，冷硬铸铁是利用铁水自身过冷度和模具表面激冷的办法获得的一种铸铁其辊身表面激冷而生成白口层，硬度高、耐磨性好。冷硬铸铁轧辊按制造工艺和芯部材质可分为非球铁、球墨复合、和球芯三大类。无限冷硬铸铁轧辊是介于冷硬铸铁和灰口铸铁之间的一种材质，其辊身工作层基体组织中存在着石墨，并且辊身工作层与芯部没有明显的分界线。普通铸铁轧辊主要用于叠轧薄板轧机、三辊劳特式中板轧机、线材轧机、棒材轧机及型钢轧机用辊。
2、高镍铬无限冷硬铸复合铁轧辊
无限冷硬铸铁是界于冷硬铸铁和灰口铸铁之间的一种材质，无限冷硬铸铁轧辊辊身工作层集基体组织中存在着均匀分布的石墨，石墨的含量从辊身表面往里随深度的增加而提高，硬度随之降低，因此，辊身工作层与芯部没有明显的分界线，也称无界冷硬铸铁轧辊无限冷硬铸铁轧辊材质中含有较高的铬、镍、钼合金元素时为高镍铬无限冷硬铸铁轧辊，采用全冲洗（溢流法）或离心复合浇注工艺生产。高镍铬无限冷硬铸铁轧辊辊身工作层基体组织中存在较大数量的碳化物，因此有较高的耐磨性，基体组织中石墨的存在，使其具有良好的抗热烈性，被广泛应用做宽、中、厚板轧机和带钢轧机精轧用辊。
3、高铬复合铸铁轧辊
高铬复合铸铁轧辊是以含铬12-22%的高铬白口耐磨铸铁为轧辊辊身外层材质，一般以球墨铸铁为轧辊芯部和辊颈材质，采用离心复合浇注工艺而生产的高合金复合铸铁轧。由于基体中存在板条状的Cr7C3型共晶碳化物、菊花状的Mo2C型共晶碳化物和颗粒状的Cr23C6型二次碳化物，高铬铸铁轧辊具有优异的抗耐磨性能，被广泛应用做热轧带钢连轧机粗轧和精轧前段工作辊、宽中厚板轧机粗轧和精轧工作辊及小型型钢和板材轧机精轧
4、合金球墨铸铁轧辊
合金球墨铸铁轧辊由于石墨从辊身到芯部呈球状均匀分布，所以抗拉强度大，可经受重载荷，耐磨损性很好。基体组织为碳化物及珠光体或针状体，合金球墨铸铁轧辊按辊身基体组织大体可分为两类：珠光体球墨铸铁轧辊和针状体球墨铸铁轧辊，合金球墨铸铁轧辊一般采用整体铸造，但针状体铸铁轧辊由于合金含量高，铸造应力大，可采用离心复合浇注工艺，获得理想的综合使用性能。合金球墨铸铁轧辊具有良好的抗热冲击和耐磨损性能，被广泛应用做大型初轧机、型钢轧机、棒材连轧机和大型无缝管轧机用辊。
二、铸钢系轧辊
铸钢系轧辊可分为两类：钢轧辊（含碳量0.4-1.4%）和半钢轧辊（含碳量1.4-2.4）钢轧辊含碳量低，故硬度较低，其组织一般由铁素体和珠光体组成，随着含碳量增加，铁素体量减少，珠光体量增加。为提高硬度，可加入Cr、Ni、Mo等合金元素，或者进行特殊热处理，由于钢轧辊具有高的抗拉强度和韧性，适用于轧制温度高、轧制载荷大的开坯轧机或初轧机，也可用做支撑辊。如进行特殊热处理，得到HS90以上的高硬度，亦可用做冷轧工作辊。
半钢轧辊含碳量在铸钢辊和铸铁辊之间，其组织主要由珠光体构成，并含有一定的碳化物，因此，其强度比铸钢轧辊稍高，比铸铁轧辊低，其硬度比一般铸钢轧辊高半钢轧辊的最主要特点是内部硬度降落很小，因此，特别适用于制造深孔型轧辊，同时广泛应用于型钢轧机粗轧和精轧机架、热轧带钢连轧机粗轧和精轧前段工作辊。半钢轧辊材质中若增加硅含量，通过石墨化处理，具有高的抗热裂性和强韧性，作为初轧机开坯轧辊、大型型钢粗轧辊、开坯连轧机轧辊和热轧带钢连轧机立辊，可获得良好的轧制效果。
1、合金铸钢轧辊依其化学成分和热处理工艺，可使辊身外层基体组织为珠光体及贝氏体。珠光体可以是片状或球状，或是索氏体类型回火索氏体不仅具有高的强韧性，而且具有优良的抗热裂性，尤其是带位相
