智能一卡通iVMS-6700 管理系统V2.2用户手册（CS部分）目录目录 (2)第1章概述 (1)1.1简介 (1)1.2约定 (1)第2章运行和使用 (2)2.1用户登录 (2)2.2软件界面及菜单介绍 (2)第3章门禁系统 (4)3.1门禁事件 (4)3.2门禁状态 (4)第4章巡查系统 (5)4.1今日巡查 (6)4.2巡查监控 (6)4.3巡查事件 (7)第5章梯控系统 (7)第6章DS-K601消费机 (8)6.1.1刷卡消费 (8)6.1.2消费项目调整 (11)6.1.3消费日志查询 (11)第7章报警中心 (12)7.1报警事件 (12)第8章电子地图 (15)8.1查看电子地图 (15)8.2地图操作 (16)8.2.1地图预置点 (16)8.2.2地图导航 (17)8.2.3地图报警数 (17)8.3显示元素 (17)第9章维护管理 (19)9.1系统菜单 (19)9.2查询统计 (19)9.3工具集 (20)9.3.1软键盘 (20)9.4帮助 (20)9.4.1帮助主题 (20)9.4.2关于 (21)第10章系统设置 (21)10.1常规设置 (21)10.2抓图设置 (22)第11章访客系统 (24)11.1数据访问配置 (24)11.2系统登录 (24)11.3主界面操作 (25)11.4发放卡片 (26)11.5回收卡片 (26)11.6系统设置 (26)第1章概述1.1 简介海康威视智能一卡通管理系统采用C/S与B/S混合体系结构，是一套“集成化”、“智能化”的一卡通管理系统，整合了门禁、消费、考勤、巡查、系统、访客、可视对讲等卡应用相关系统，并对实现一个平台下多个子系统的统一管理与相互之间的联动，使整个系统真正实现了“一次发卡，一卡通用”管理，加强智能化的管理效果。
1.2 约定在本手册中为了简化描述，做以下约定：◆海康威视智能一卡通管理系统客户端简称为软件。
H.265/H.264 HDMI编码器产品使用说明书目录一、产品概述1．产品概述2．应用场景3．产品参数二、浏览器使用说明1．系统登录2．预览界面3．编码器设置3.1 系统设置3.2 网络设置3.3 音视频设置3.4 安全设置三、VLC播放器设置前言感谢您使用本公司网络高清编码器产品，该产品是针对安防视频监控、IPTV网络直播、远程教学、远程医疗、庆典典礼、远程视频会议、自媒体直播应用的HDMI网络高清编码器。
采用高性能、单片SOC 芯片实现集音视频采集、压缩、传输于一体的媒体处理器，标准的H.265和H.264 Baseline 以及 Mainprofile 编码算法确保了更清晰、更流畅的视频传输效果。
内嵌 Web Server 允许用户通过 IE 浏览器方便地实现对前端视频的实时监看和远程控制。
该产品实际测试乐视云、百度云、目睹、Youtube和Wowza等服务媒体服务器，兼容海康威视H.265的NVR产品，支持TS流、RTMP、HTTP、RTSP和ONVIF等视频协议；支持AAC、G.711U和G.711A等音频编码。
以及需要运用到远程网络视频传输及直播的各种场合，本产品易于安装，操作简便。
声明：我们保留随时更改产品和规格，恕不另行通知。
这些信息不会被任何暗示或其他任何专利或其它权利转让任何许可。
读者对象：本手册主要适用于以下工程师：系统规化人员现场技术支持与维护人员负责系统安装、配置和维护的管理员进行产品功能业务操作的用户型号：TS-H264-B一、产品概述1．产品概述，该产品采用华为最先进的H.265网络高清数字音视频芯片压缩技术，具有稳定可靠、高清晰、低码率、低延时等技术特点。
该产品输入为高清HDMI视频信号，经过主芯片视频压缩编码处理，通过网络输出标准的TS流和RTMP视频流。
该产品的推出填补了行业内空白，直接取代了传统的视频采集卡，使用嵌入式操作系统保证产品更加稳定。
采用工业级铝合金外壳设计，体积小，方便安装。
DS-6700系列音视频编码器快速指南关于本手册本手册描述的产品仅供中国大陆地区销售和使用。
本手册作为指导使用。
手册中所提供照片、图形、图表和插图等，仅用于解释和说明目的，与具体产品可能存在差异，请以实物为准。
因产品版本升级或其他需要，本公司可能对本手册进行更新，如您需要最新版手册，请联系我们。
我们建议您在专业人员的指导下使用本手册。
责任声明●在法律允许的最大范围内，本手册所描述的产品（含其硬件、软件、固件等）均“按照现状”提供，可能存在瑕疵、错误或故障，本公司不提供任何形式的明示或默示保证，包括但不限于适销性、质量满意度、适合特定目的、不侵犯第三方权利等保证；亦不对使用本手册或使用本公司产品导致的任何特殊、附带、偶然或间接的损害进行赔偿，包括但不限于商业利润损失、数据或文档丢失产生的损失。
●若您将产品接入互联网需自担风险，包括但不限于产品可能遭受网络攻击、黑客攻击、病毒感染等，本公司不对因此造成的产品工作异常、信息泄露等问题承担责任，但本公司将及时为您提供产品相关技术支持。
●使用本产品时，请您严格遵循适用的法律。
若本产品被用于侵犯第三方权利或其他不当用途，本公司概不承担任何责任。
●如本手册内容与适用的法律相冲突，则以法律规定为准。
前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
概述本手册描述了产品各功能的使用方法。
本手册适用于以下产品：关于默认●设备出厂默认的超级管理员账号：admin。
●设备出厂默认的IPv4地址：192.168.1.64。
描述内容约定在本手册中为了简化描述，做以下约定：●本手册提及的“设备”主要指音视频编码器。
●本手册提及的“DVS”指的是音视频编码器。
●本手册提及的“IP设备”主要指的是网络摄像机（IPC）、网络球机（IP DOME）。
●本手册提及的“通道”泛指音视频编码器的模拟视频通道（Camera）。

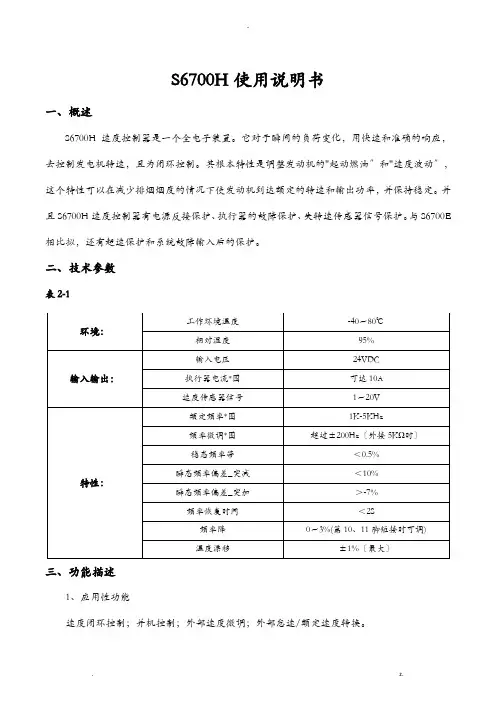

S6700H使用说明书一、概述S6700H速度控制器是一个全电子装置。
它对于瞬间的负荷变化，用快速和准确的响应，去控制发电机转速，且为闭环控制。
其根本特性是调整发动机的"起动燃油〞和"速度波动〞，这个特性可以在减少排烟烟度的情况下使发动机到达额定的转速和输出功率，并保持稳定。
并且S6700H速度控制器有电源反接保护、执行器的故障保护、失转速传感器信号保护。
与S6700E 相比拟，还有超速保护和系统故障输入后的保护。
二、技术参数表2-1三、功能描述1、应用性功能速度闭环控制；并机控制；外部速度微调；外部怠速/额定速度转换。
2、保护功能电源反接保护；执行器故障保护；失转速信号保护；超速和外部高电平输入报警。
四、各电位器作用及调整顺序●起动前：首先检查接线是否正确，然后拆去14脚插座的第1、2端接线，测量执行器的电阻是否正确，如正常将这两根电线碰触电瓶正负极，执行器应"叭〞的一声推至最大油量位置，断电时"叭〞的一声回到零油量位，检查油泵齿条是否自由活动且没有阻力。
●起动燃油的调整〔FIRING电位器〕：此电位器设定发动机点火时供油量的大小，为单圈电位器，最大有效调整角度为270度。
出厂时大约调校在中间位置，顺时针为增加起动供油量，逆时针为减小起动供油量。
在未开机前先顺时针旋到底。
待机组调校好后再调校起动燃油电位器，从顺时针的最大值调至逆时针的最小值，再将发动机起动，并在起动的同时将起动燃油电位器作顺时针调校至发动机刚能起动运行，反复起动机组及调校起动燃油电位器至最小的起动排烟状态。
●速度斜坡的调整〔SPEED RAMPING 电位器〕：此电位器设定发动机从起动速度〔怠速〕转换至额定速度的快慢，为单圈电位器，最大有效调整角度为270度。
出厂时大约调校在中间位置，顺时针为延长转换时间〔最长约20秒〕，逆时针为缩短转换时间。
●额定转速〔RATED SPEED 电位器〕：此电位器设定发动机的额定转速，为多圈电位器。
H3C EC1000系列视频编码器快速入门杭州华三通信技术有限公司资料版本：T1-08017L-20100830-C-1.12声明Copyright © 2007-2010 杭州华三通信技术有限公司及其许可者版权所有，保留一切权利。
未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。
H3C、、Aolynk、、H3Care、、TOP G、、IRF、NetPilot、Neocean、NeoVTL、SecPro、SecPoint、SecEngine、SecPath、Comware、Secware、Storware、NQA、VVG、V2G、V n G、PSPT、XGbus、N-Bus、TiGem、InnoVision、HUASAN、华三均为杭州华三通信技术有限公司的商标。
对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。
由于产品版本升级或其他原因，本手册内容有可能变更。
H3C保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，H3C尽全力在本手册中提供准确的信息，但是H3C并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
技术支持用户支持邮箱：customer_service@技术支持热线电话：800-810-0504（固话拨打）400-810-0504（手机、固话均可拨打）网址：资料获取方式资料获取方式您可以通过H3C网站（）获取最新的产品资料：H3C网站与产品资料相关的主要栏目介绍如下：z[产品技术]：可以获取产品介绍和技术介绍的文档。
z[解决方案]：可以获取解决方案类资料。
z[服务支持/文档中心]：可以获取安装类、配置类产品资料。
z[服务支持/软件下载]：可以获取与软件版本配套的资料。
资料意见反馈如果您在使用过程中发现产品资料的任何问题，可以通过以下方式反馈：E-mail：info@感谢您的反馈，让我们做得更好！前言本书简介《H3C EC1000系列视频编码器快速入门》主要介绍H3C EC1000系列视频编码器（下文简称EC1000）的设备简介、安装和登录Web界面。

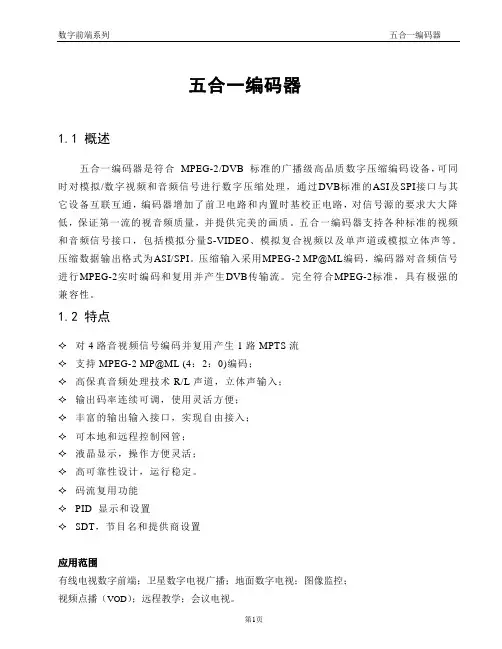

五合一编码器1.1 概述五合一编码器是符合MPEG-2/DVB 标准的广播级高品质数字压缩编码设备，可同时对模拟/数字视频和音频信号进行数字压缩处理，通过DVB标准的ASI及SPI接口与其它设备互联互通，编码器增加了前卫电路和内置时基校正电路，对信号源的要求大大降低，保证第一流的视音频质量，并提供完美的画质。
五合一编码器支持各种标准的视频和音频信号接口，包括模拟分量S-VIDEO、模拟复合视频以及单声道或模拟立体声等。
压缩数据输出格式为ASI/SPI。
压缩输入采用MPEG-2 MP@ML编码，编码器对音频信号进行MPEG-2实时编码和复用并产生DVB传输流。
完全符合MPEG-2标准，具有极强的兼容性。
1.2 特点✧对4路音视频信号编码并复用产生1路MPTS流✧支持MPEG-2 MP@ML (4：2：0)编码；✧高保真音频处理技术R/L声道，立体声输入；✧输出码率连续可调，使用灵活方便；✧丰富的输出输入接口，实现自由接入；✧可本地和远程控制网管；✧液晶显示，操作方便灵活；✧高可靠性设计，运行稳定。
✧码流复用功能✧PID 显示和设置✧SDT，节目名和提供商设置应用范围有线电视数字前端；卫星数字电视广播；地面数字电视；图像监控；视频点播（VOD）；远程教学；会议电视。
1.3 性能指标1.4原理框图1.5外形图与说明前面板示意图：后面板示意图：第2章安装指南2.1 收货检查打开设备包装箱校验物品，务必检查小部件的包装材料，对照产品装箱清单或者下列项目检查包装箱中的物品：五合一编码器1台用户手册1份模拟音、CVBS复合视频输入线3根交流输入电源插线1根如果这些物品与项目或者清单不符合，请立即与公司联系。
2.2 安装准备安装设备时，应按以下步骤。
设备安装时每个细节将在这一章的其余部分描述，具体的位置可参照后面板示意图。
本章主要包括以下内容：∙ 检查运输期间，可能发生的设备的丢失或损坏；∙ 准备装机的合适环境；∙ 安装编码器；∙ 信号线的连接；∙ 通讯端口连接（可选）。
编码器使用说明光电编码器基础1.1 概述光电编码器是一种集光、机、电为一体的数字化检测装置，它具有分辨率高、精度高、结构简单、体积小、使用可靠、易于维护、性价比高等优点。
近10几年来，发展为一种成熟的多规格、高性能的系列工业化产品，在数控机床、机器人、雷达、光电经纬仪、地面指挥仪、高精度闭环调速系统、伺服系统等诸多领域中得到了广泛的应用。
光电编码器可以定义为：一种通过光电转换，将输至轴上的机械、几何位移量转换成脉冲或数字量的传感器，它主要用于速度或位置（角度）的检测。
典型的光电编码器由码盘（Disk）、检测光栅（Mask）、光电转换电路（包括光源、光敏器件、信号转换电路）、机械部件等组成。
一般来说，根据光电编码器产生脉冲的方式不同，可以分为增量式、绝对式以及复合式三大类。
按编码器运动部件的运动方式来分，可以分为旋转式和直线式两种。
由于直线式运动可以借助机械连接转变为旋转式运动，反之亦然。
因此，只有在那些结构形式和运动方式都有利于使用直线式光电编码器的场合才予使用。
旋转式光电编码器容易做成全封闭型式，易于实现小型化，传感长度较长，具有较长的环境适用能力，因而在实际工业生产中得到广泛的应用，在本书中主要针对旋转式光电编码器，如不特别说明，所提到的光电编码器则指旋转式光电编码器。
1.2 增量式光电编码器1.2.1 原理及其结构增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。
它能够产生与位移增量等值的脉冲信号，其作用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。
一般来说，增量式光电编码器输出A、B两相互差电度角的脉冲信号（即所谓的两组正交输出信号），从而可方便地判断出旋转方向。
同时还有用作参考零位的Z相标志（指示）脉冲信号，码盘每旋转一周，只发出一个标志信号。
解码器使用说明书(中文版)注意事项：1.安装场所远离高温的热源和环境，避免阳光直接照射。
为确保本机的正常散热，应避开通风不良的场所。
本机应水平安装，为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。
小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。
避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。
2.避免电击和失火使用说明书切记勿用湿手触摸电源开关和本机。
勿将液体溅落在本机上，以免造成机器内部短路或失火。
（中文版第二版）勿将其它设备直接放置于本机上部。
当本机的电源线与电源插座连接后，即使未启动本机，机器内部仍有电压。
安装过程中进行接线或改线时，都应将电源断开，预防触电。
接通本机电源后，露在外面的接线端子有危险电压，切记勿触碰。
重要提示：为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。
清洁装置时,请勿使用强力清洗剂,当有灰尘时用干布擦拭装置。
不得在电源电压过高和过低的场合下使用该本机。
务请通读本使用说明书，以便您掌握如何正确使用本机。
当您读本说明书后，请把它妥善保存好，以备日后参考。
如果需要维修，请在当地与经本公司授权的维修站联系。
环境防护：本机符合国家电磁辐射标准，对人体无电磁辐射伤害。
Copyright 2000-2005. All Rights Reserved.智能解码控制器产品的发行和销售由原始购买者在许可协议条款下使用；未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介； PTZ Intelligent Controller1. 设备概述智能型解码器是与安防监控系统设备配套使用的一种前端控制设备，可控制室内外云台、电动变焦镜头、摄像机、灯光和雨刷。
控制方式为RS-485，兼容多种控制协议。
智能型解码器具有超强抗死机性能，镜头电机保护、自动匹配控制协议的功能，还具有直流12V 输出、交流24V 输出。
编码器安装拆卸操作指导编码器安装拆卸操作指导请在安装/拆卸编码器前认真阅读如下注意事项：1）需确认控制柜可靠接地，编码器与编码器线连接时可靠接地；2）接触编码器时需佩戴有线静电手环；3）禁止编码器在装配、使用过程中，带电插、拔编码器连接线；4）禁止手指接触编码器针脚或电路板；5）编码器线插、拔时，严禁直接拽、拉编码器线，以免内部芯线被拉断或发生损伤。
应捏紧编码器线端子头部进行插、拔操作；6）应尽量避免编码器连接线的反复插拔；7）严禁敲击编码器任何部位，以免造成编码器码盘受损或发生碎裂。
8）非专业操作人员，严禁安装、拆卸编码器，以免造成不必要的损失。
1．佩戴静电手环（一般控制柜中均配备）在对编码器的操作过程中，操作者必须佩戴静电手环（现场无静电手环时可用金属导线将手与设备金属外壳连接）。
2．编码器安装（不带编码器短线的连接配置）1）将编码器的锥轴套入转轴的锥孔，用M 5×50的螺栓将编码器与转轴连接，要求拧紧力矩为Md=5Nm ；2）将编码器转动一下（若转动不灵活，则应检查螺栓是否装偏），再将编码器的涨紧螺栓拧紧，要求拧紧力矩为Md=0.65Nm （推荐值）.M5×503)按照图示方法安装编码器线,并装上编码器后盖。
注意：编码器线插入时，一定要对准针脚，慢慢插入，不能用力过猛使针脚变形。
3.编码器安装（带编码器短线的连接配置）1）将编码器长线的DB15公头连接到短线的DB15母头上；2）如下图，将长线的DB15公头上的螺钉锁紧。
4．编码器拆卸1）先将编码器后盖取下，再将M5×50的螺栓拧出2～3牙；2）如图所示，再用M10×(50～100mm)的六角螺栓拧入(M10螺栓拧入时切不可拧偏,否则会损伤编码器),将编码器顶出，编码器顶出后再拆下M10螺栓即可。
注意：当M10螺栓顶到M5×50中心螺栓时需缓慢拧入，拧入深度为2～3牙(M10螺栓拧入需缓慢拧入不易用力),此时编码器将会被顶出一部分；再次将M10螺栓拧出，将M5中心螺栓拧出2－3牙，编码器将会再次被顶出一部分。
沈阳宏宇光电子编码器使用说明
1.将编码器电源接好，将灯具上的黄色电线接入编码器的S+接口，绿色电线接入编码器的S-接口，红色电线接入编码器的V+接口，蓝色电线接入编码器的V-接口。
2.打开编码器的电源开关
打开编码器电源开关后，编码器的液晶屏左边三位开始从001递增读取，直到编码器读取到灯具的出厂编码号后停止递增。
假如出厂编码为18号，则液晶屏的显示如下图所示：
018 040 87 50
3.灯具重新编码：
通过编码器上的“设置”按钮使液晶屏上的光标移动到左边三位的任意一位要改动的编码号上，通过↑、↓按钮加减数字大小，如要将018号改为010号，则按“设置”按钮，将光标停留在“8”上，连续按“↓或↑”，按钮，直到将8改为0，此时按“写入”按钮，当液晶屏最右边字符显示“OK”，即编码完成，这时液晶屏的显示如下图所示：
010 040 87 DO
编写下一个灯具时，只需按上述接好连线，无需关编码器，直接将光标移动到相应位置，改写数字，按“写入”键，依次往下连续编写。
！1、编码器每次只能对一个灯进行编址，不允许在现场的总线上对灯编址。
2、编码器每次使用完，需及时断电，防止编码器损坏。
沈阳宏宇光电子科技有限公司
2013年5 月。
DS-9600 8600 7700 7600系列快速操作指南V2.2.0 DS-9600 8600 7700 7600系列快速操作指南V2.2.0操作准备1.确保设备已正确安装并连接稳定的电源和网络。
2.在电源打开后，检查设备的状态指示灯。
- 如果指示灯为绿色，则设备正常工作。
- 如果指示灯为红色或闪烁，则表示设备存在故障，请及时联系技术支持。
设备启动1.打开电源开关，等待设备启动。
2.在设备启动后，确认设备状态指示灯为绿色。
主界面1.设备启动后，进入主界面。
2.主界面包含以下内容：- 实时录像：显示当前正在进行的录像，可实时查看监控画面。
- 录像回放：可查看设备中存储的录像文件并进行回放。
- 配置管理：对设备进行各项配置，包括网络设置、用户管理等。
- 系统信息：显示设备的硬件和软件信息。
实时录像1.实时录像图标进入实时录像界面。
2.在实时录像界面，可以查看当前正在录制的监控画面。
3.可通过鼠标右键监控画面，进行画面放大、缩小、拖动等操作。
4.可通过实时录像界面的菜单栏，进行录像控制，包括开始录像、停止录像等操作。
录像回放1.录像回放图标进入录像回放界面。
2.在录像回放界面，可以选择回放设备中存储的录像文件。
3.可通过时间轴选择回放指定时间段的录像。
4.可通过回放界面的菜单栏，进行录像回放操作，包括播放、暂停、快进、慢放等操作。
配置管理1.配置管理图标进入配置管理界面。
2.在配置管理界面，可以对设备进行各项配置，包括网络设置、用户管理、存储设置等。
3.可根据需求进行相应的配置操作，并保存按钮保存配置。
系统信息1.系统信息图标进入系统信息界面。
2.在系统信息界面，可以查看设备的硬件和软件信息。
3.也可以查看设备的运行状态、网络状态等。
附件本文档涉及的附件详见附件目录。
法律名词及注释1.法律名词：指在法律中被使用的专门术语。
2.注释：对法律名词进行解释和说明的文字。
1.※有网友问：增量旋转编码器选型有哪些注意事项？应注意三方面的参数：1．械安装尺寸，包括定位止口，轴径，安装孔位；电缆出线方式；安装空间体积；工作环境防护等级是否满足要求。
2．分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
3．电气接口，编码器输出方式常见有推拉输出（F型HTL格式），电压输出（E），集电极开路（C，常见C为NPN型管输出，C2为PNP型管输出），长线驱动器输出。
其输出方式应和其控制系统的接口电路相匹配。
2.※有网友问：请教如何使用增量编码器？1，增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据之一。
2，增量型编码器通常有三路信号输出（差分有六路信号）：A,B和Z，一般采用TTL电平，A脉冲在前，B脉冲在后，A,B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。
一般利用A超前B或B超前A进行判向，我公司增量型编码器定义为轴端看编码器顺时针旋转为正转，A超前B为90°，反之逆时针旋转为反转B超前A为90°。
也有不相同的，要看产品说明。
3，使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。
4，建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。
5，在电子装置中设立计数栈。
3.※关于户外使用或恶劣环境下使用有网友来email问，他的设备在野外使用，现场环境脏，而且怕撞坏编码器。
我公司有铝合金（特殊要求可做不锈钢材质）密封保护外壳，双重轴承重载型编码器，放在户外不怕脏，钢厂、重型设备里都可以用。
不过如果编码器安装部分有空间，我还是建议在编码器外部再加装一防护壳，以加强对其进行保护，必竟编码器属精密元件，一台编码器和一个防护壳的价值比较还是有一定差距的。
4.※从接近开关、光电开关到旋转编码器：工业控制中的定位，接近开关、光电开关的应用已经相当成熟了，而且很好用。
