附件1福建省电力有限公司关口电能计量装置技术规范1 范围本技术规范规定了福建省电网关口电能计量装置的技术要求。
本技术规范适用于安装在变电站、发电厂站内的关口电能计量装置①的设计审查、安装、订货和工程验收。
安装在变电站的计费用户参照执行。
2 引用标准下列标准中的条款通过本规范的引用而成为本规范的条款。
DL/T448-2000 电能计量装置技术管理规程DL/T5137－2001 电测量及电能计量装置设计技术规范DL/T825—2002 电能计量装置安装接线规则GBJ63－90 电力装置的电测量仪表装置设计规范GB/T16934-1997 电能计量柜DL/T566-95 电压失压计时器技术条件JJG1021－2007 电力互感器①指用于发电上网、省级供电和趸售供电关口电能计量装置。
DL/T825-2002 电能计量装置安装接线规则Q/GDW347-2009 电能计量装置通用设计3 技术要求以下未提及的均应满足条款2的技术要求。
3.1接线方式3.1.1 接入中性点绝缘系统的电能计量装置，应采用三相三线接线方式。
接入非中性点绝缘系统的电能计量装置，应采用三相四线接线方式。
3.1.2 接入中性点绝缘系统的3 台电压互感器，35kV 及以上的宜采用Y／yn方式接线；35kV以下的宜采用V／V方式接线。
接人非中性点绝缘系统的3台电压互感器，宜采用Yo／yo方式接线。
其一次侧接地方式和系统接地方式相一致。
3.2 电能表3.2.1 Ⅰ类装置应配置0.2S级电能表，其它类别的装置电能表配置等级应不低于0.5S级。
3.2.2 应配置具备辅助电源供电的电子式多功能电能表（优先采用辅助电源供电），电能表必须具备满足贸易结算和企业内部经济技术指标考核所需的相关功能。
3.2.3 以下电能计量装置，配置准确度等级、型号、规格相同的主副电能表：（1）计量单机容量在100MW及以上发电机组上网贸易结算电量的电能计量装置；（2）电网经营企业之间的购销电量的电能计量装置；主、副电能表应有明确标志，电能表与试验接线盒采用一表一盒接线方式。

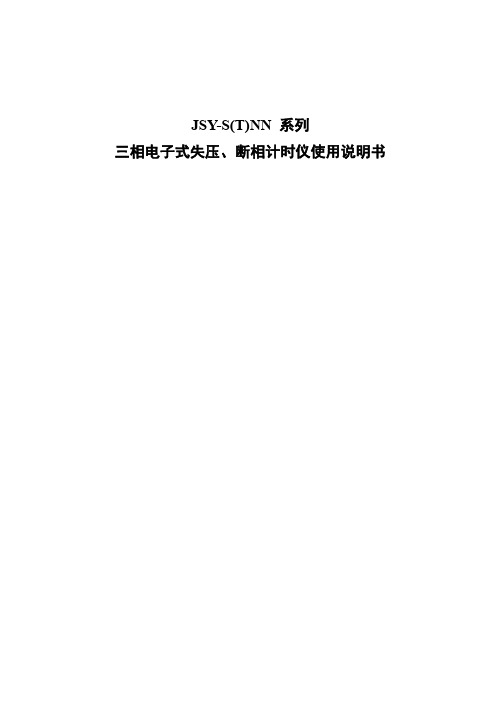

JSY-S(T)NN 系列三相电子式失压、断相计时仪使用说明书目录一、概述 (1)二、功能简述 (1)三、技术指标 (2)四、使用说明 (3)五、端子接线图 (5)六、运输与储藏 (5)七、功能附录表 (6)一、概述JSY-S(T)NN型三相全电子失压、断流计时仪是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的监测仪表。
该产品性能指标符合电力行业标准《电压失压计时器技术条件DL/T566》，其通信参考《多功能表通信规约DL/T645-1997》，根据用户实际需求进行适当的协议扩展。
该仪表自带6独立通道，每通道16位高精度Δ-Σ模/数转换器，参考电能准确度理论上可以达到0.2级标准，对于电能表的计量问题可以提供可靠的参考依据。
该产品在监视三相三线（三相四线）有功（无功）电度表的运行状态过程中，当PT回路（一次侧或二次侧）发生熔断、完全断相或CT回路发生开路、短路时，该仪表将准确判断失压相或失流相并详细记录其相应的故障时间及相关故障电能,同时发出声光报警。
此外，该产品采用液晶显示屏对记录的数据进行显示，方便使用者观察，同时具有RS485通讯和红外通讯功能，对储存数据进行采集，以便帮助电力计量部门对电网进行管理，追补人为的或非人为的漏计电能，是最理想的电能计量监视仪表，对加强用电管理及提高计量水平等方面有着十分重要的意义。
二、功能简述1．失压、失流检测功能：电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障的累计时间等。
当电流互感器二次侧（CT）开路时，能及时准确判断故障的相别，记录其故障的累计时间等。
2．故障次数记录：当电压回路（PT）发生失压，电流回路（CT）发生开路时，仪表内部启动故障次数计数器，记录失压次数或断流次数。
3．故障电量记录：当仪表有有源计量脉冲输入时，准确计量故障电能，从而得到比较精确的电量追补。
4．变量检测功能：本仪表即时监测电压、电流、有功功率、无功功率、视在功率、功率因数、频率变量。

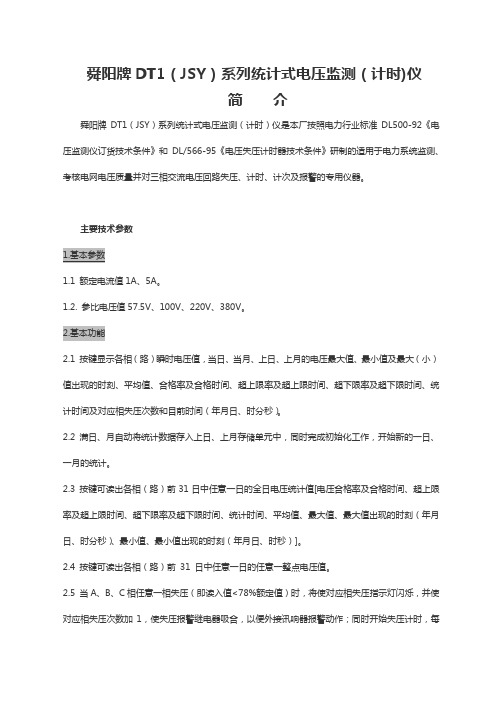

舜阳牌DT1（JSY）系列统计式电压监测（计时)仪简介舜阳牌DT1（JSY）系列统计式电压监测（计时）仪是本厂按照电力行业标准DL500-92《电压监测仪订货技术条件》和DL/566-95《电压失压计时器技术条件》研制的适用于电力系统监测、考核电网电压质量并对三相交流电压回路失压、计时、计次及报警的专用仪器。
主要技术参数1.1 额定电流值1A、5A。
1.2. 参比电压值57.5V、100V、220V、380V。
2.基本功能2.1 按键显示各相（路）瞬时电压值，当日、当月、上日、上月的电压最大值、最小值及最大（小）值出现的时刻、平均值、合格率及合格时间、超上限率及超上限时间、超下限率及超下限时间、统计时间及对应相失压次数和目前时间（年月日、时分秒）。
2.2 满日、月自动将统计数据存入上日、上月存储单元中，同时完成初始化工作，开始新的一日、一月的统计。
2.3 按键可读出各相（路）前31日中任意一日的全日电压统计值[电压合格率及合格时间、超上限率及超上限时间、超下限率及超下限时间、统计时间、平均值、最大值、最大值出现的时刻（年月日、时分秒）、最小值、最小值出现的时刻（年月日、时秒）]。
2.4 按键可读出各相（路）前31 日中任意一日的任意一整点电压值。
2.5 当A、B、C相任意一相失压（即读入值<78%额定值）时，将使对应相失压指示灯闪烁，并使对应相失压次数加1，使失压报警继电器吸合，以便外接讯响器报警动作；同时开始失压计时，每计满60s，计时值加1min。
2.6 当A、B、C相任意一相不失压（即读入值≥85%额定值）时，将使对应相失压指示灯停止闪烁（即熄灭），并不再失压计时；当三相均不失压时，失压报警继电器释放即不再报警。
2.7 通过数据通信，可由PC机读出各相（路）上月中各日的全日电压统计值，各日的各整点电压值；读出季度统计报表。
2.8 可以单独设定预警上下限值，当瞬时值超预警上下限值时由蜂鸣器可控报警。

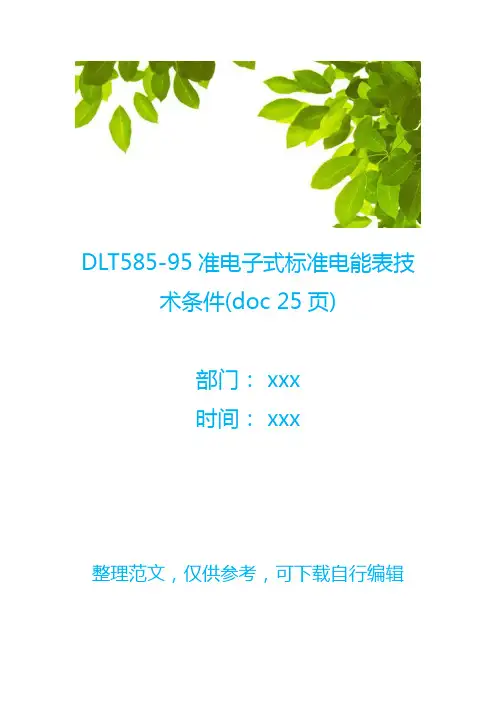

DLT585-95准电子式标准电能表技术条件(doc 25页)部门： xxx时间： xxx整理范文，仅供参考，可下载自行编辑中华人民共和国电力行业标准电子式标准电能表技术条件DL/T 585—95Technical requirements for alternatingcurrent static reference watt-hour meters中华人民共和国电力工业部 1996-01-22批准 1996-05-01实施1 主题内容和适用范围本标准规定了电子式标准电能表的产品分类、技术要求、试验方法、检验规则等。
本标准适用于新购置或新制造的频率为50Hz(或60Hz)的用作计量与测试标准的电子式有功和无功电能表。
是电力部门使用(包括实验室及现场)、检测、验收、制造电子式标准电能表的技术依据。
本标准可供有关制造厂家参考。
本标准不适用于在现场固定安装使用的电子式电能表。
2 引用标准IEC 687 Alternating current static watt-hour meters for active energy(classes 0.2s and 0.5s)GB311.4 高电压试验技术测量装置GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2 电工电子产品基本环境试验规程试验B：高温试验方法GB2423.4 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB2423.5 电工电子产品基本环境试验规程试验Ea：冲击试验方法GB2423.10 电工电子产品基本环境试验规程试验Fc：振动(正弦)试验方法GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T15282 无功电度表GB/T15283 0.5、1和2级交流有功电度表GB4208 外壳防护等级的分类GB5169.4 电工电子产品着火危险试验灼热丝试验方法和导则GB6738 电测量指示和记录仪表及其附件的安全要求GB11463 电子测量仪器可靠性试验GB/T13926.2 工业过程测量和控制装置的电磁兼容性静电放电要求GB/T13926.3 工业过程测量和控制装置的电磁兼容性辐射电磁场要求GB/T13926.4 工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求JB5461 0.2级和0.5级电子式交流有功电度表JJG596 电子式电能表ZBN22 001 标准电度表ZBY002 仪器仪表运输、贮存基本环境条件及试验方法ZBY003 仪器仪表包装技术条件3 术语3.1 一般术语3.1.1 标准电能表 standard(reference)meter用于测量电能量的仪表。
中华人民国电力行业标准电子式标准电能表技术条件DL/T 585—95 Technical requirements for alternatingcurrent static reference watt-hour meters中华人民国电力工业部 1996-01-22批准 1996-05-01实施1 主题容和适用围本标准规定了电子式标准电能表的产品分类、技术要求、试验方法、检验规则等。
本标准适用于新购置或新制造的频率为50Hz(或60Hz)的用作计量与测试标准的电子式有功和无功电能表。
是电力部门使用(包括实验室及现场)、检测、验收、制造电子式标准电能表的技术依据。
本标准可供有关制造厂家参考。
本标准不适用于在现场固定安装使用的电子式电能表。
2 引用标准IEC 687 Alternating current static watt-hour meters for active energy(classes 0.2s and 0.5s) GB311.4 高电压试验技术测量装置GB2423.1 电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2 电工电子产品基本环境试验规程试验B：高温试验方法GB2423.4 电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB2423.5 电工电子产品基本环境试验规程试验Ea：冲击试验方法GB2423.10 电工电子产品基本环境试验规程试验Fc：振动(正弦)试验方法GB2829 周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T15282 无功电度表GB/T15283 0.5、1和2级交流有功电度表GB4208 外壳防护等级的分类GB5169.4 电工电子产品着火危险试验灼热丝试验方法和导则GB6738 电测量指示和记录仪表及其附件的安全要求GB11463 电子测量仪器可靠性试验GB/T13926.2 工业过程测量和控制装置的电磁兼容性静电放电要求GB/T13926.3 工业过程测量和控制装置的电磁兼容性辐射电磁场要求GB/T13926.4 工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求JB5461 0.2级和0.5级电子式交流有功电度表JJG596 电子式电能表ZBN22 001 标准电度表ZBY002 仪器仪表运输、贮存基本环境条件及试验方法ZBY003 仪器仪表包装技术条件3 术语3.1 一般术语3.1.1 标准电能表 standard(reference)meter用于测量电能量的仪表。
中华人民共和国电力行业标准电子式标准电能表技术条件DL/T585—95Technical requirements for alternatingcurrent static reference watt-hour meters中华人民共和国电力工业部1996-01-22批准1996-05-01实施1主题内容和适用范围本标准规定了电子式标准电能表的产品分类、技术要求、试验方法、检验规则等。
本标准适用于新购置或新制造的频率为50Hz(或60Hz)的用作计量与测试标准的电子式有功和无功电能表。
是电力部门使用(包括实验室及现场)、检测、验收、制造电子式标准电能表的技术依据。
本标准可供有关制造厂家参考。
本标准不适用于在现场固定安装使用的电子式电能表。
2引用标准IEC687Alternating current static watt-hour meters for active energy(classes0.2s and0.5s)GB311.4高电压试验技术测量装置GB2423.1电工电子产品基本环境试验规程试验A：低温试验方法GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB2423.5电工电子产品基本环境试验规程试验Ea：冲击试验方法GB2423.10电工电子产品基本环境试验规程试验Fc：振动(正弦)试验方法GB2829周期检查计数抽样程序及抽样表(适用于生产过程稳定性的检查)GB/T15282无功电度表GB/T152830.5、1和2级交流有功电度表GB4208外壳防护等级的分类GB5169.4电工电子产品着火危险试验灼热丝试验方法和导则GB6738电测量指示和记录仪表及其附件的安全要求GB11463电子测量仪器可靠性试验GB/T13926.2工业过程测量和控制装置的电磁兼容性静电放电要求GB/T13926.3工业过程测量和控制装置的电磁兼容性辐射电磁场要求GB/T13926.4工业过程测量和控制装置的电磁兼容性电快速瞬变脉冲群要求JB54610.2级和0.5级电子式交流有功电度表JJG596电子式电能表ZBN22001标准电度表ZBY002仪器仪表运输、贮存基本环境条件及试验方法ZBY003仪器仪表包装技术条件3术语3.1一般术语3.1.1标准电能表standard(reference)meter用于测量电能量的仪表。

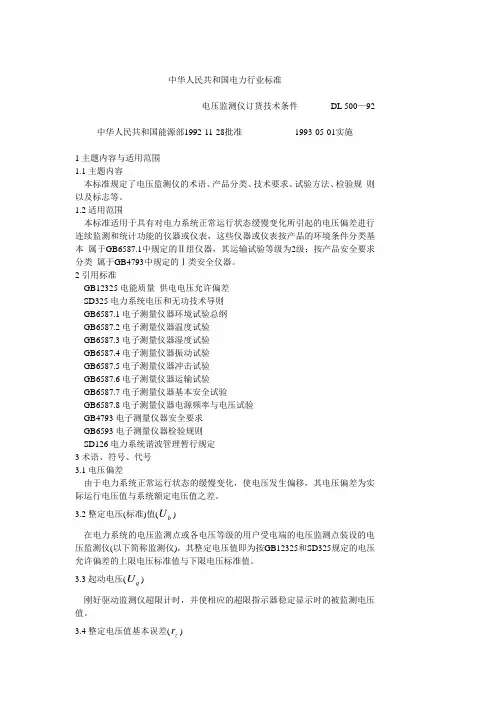

中华人民共和国电力行业标准电压监测仪订货技术条件DL 500—92 中华人民共和国能源部1992-11-28批准1993-05-01实施1 主题内容与适用范围1.1 主题内容本标准规定了电压监测仪的术语、产品分类、技术要求、试验方法、检验规则以及标志等。
1.2 适用范围本标准适用于具有对电力系统正常运行状态缓慢变化所引起的电压偏差进行连续监测和统计功能的仪器或仪表，这些仪器或仪表按产品的环境条件分类基本属于GB6587.1中规定的Ⅱ组仪器，其运输试验等级为2级；按产品安全要求分类属于GB4793中规定的Ⅰ类安全仪器。
2 引用标准GB12325 电能质量供电电压允许偏差SD325 电力系统电压和无功技术导则GB6587.1 电子测量仪器环境试验总纲GB6587.2 电子测量仪器温度试验GB6587.3 电子测量仪器湿度试验GB6587.4 电子测量仪器振动试验GB6587.5 电子测量仪器冲击试验GB6587.6 电子测量仪器运输试验GB6587.7 电子测量仪器基本安全试验GB6587.8 电子测量仪器电源频率与电压试验GB4793 电子测量仪器安全要求GB6593 电子测量仪器检验规则SD126 电力系统谐波管理暂行规定3 术语、符号、代号3.1 电压偏差由于电力系统正常运行状态的缓慢变化，使电压发生偏移，其电压偏差为实际运行电压值与系统额定电压值之差。
3.2 整定电压(标准)值(U b)在电力系统的电压监测点或各电压等级的用户受电端的电压监测点装设的电压监测仪(以下简称监测仪)，其整定电压值即为按GB12325和SD325规定的电压允许偏差的上限电压标准值与下限电压标准值。
3.3 起动电压(U q)刚好驱动监测仪超限计时，并使相应的超限指示器稳定显示时的被监测电压值。
3.4 整定电压值基本误差(r z)在正常使用条件下，监测仪上、下限整定电压的起动电压U q 和相应的整定 电压(标准)值U b 之差与整定电压(标准)值U b 的比值(以百分数表示)r U U U z q bb=-⨯10000 (1)3.5 返回电压(U f )刚好使监测仪从超限状态进入合格状态时的被监测电压值。

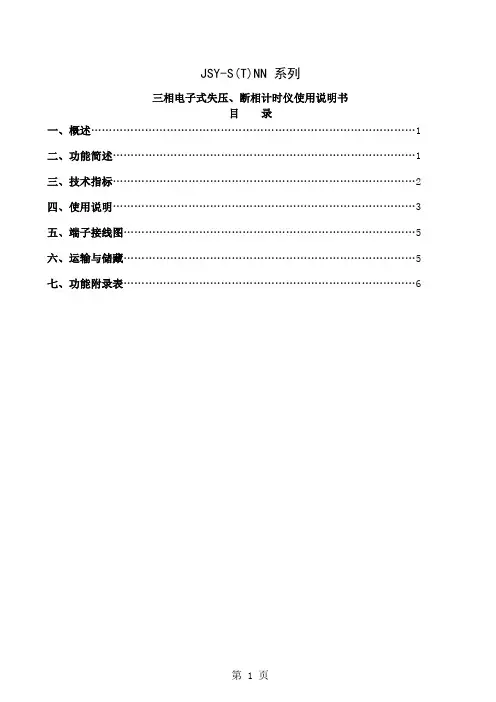

JSY-S(T)NN 系列三相电子式失压、断相计时仪使用说明书目录一、概述 (1)二、功能简述 (1)三、技术指标 (2)四、使用说明 (3)五、端子接线图 (5)六、运输与储藏 (5)七、功能附录表 (6)一、概述JSY-S(T)NN型三相全电子失压、断流计时仪是采用大规模集成电路，应用数字采样处理技术及SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的监测仪表。
该产品性能指标符合电力行业标准《电压失压计时器技术条件DL/T566》，其通信参考《多功能表通信规约DL/T645-1997》，根据用户实际需求进行适当的协议扩展。
该仪表自带6独立通道，每通道16位高精度Δ-Σ模/数转换器，参考电能准确度理论上可以达到0.2级标准，对于电能表的计量问题可以提供可靠的参考依据。
该产品在监视三相三线（三相四线）有功（无功）电度表的运行状态过程中，当PT回路（一次侧或二次侧）发生熔断、完全断相或CT回路发生开路、短路时，该仪表将准确判断失压相或失流相并详细记录其相应的故障时间及相关故障电能,同时发出声光报警。
此外，该产品采用液晶显示屏对记录的数据进行显示，方便使用者观察，同时具有RS485通讯和红外通讯功能，对储存数据进行采集，以便帮助电力计量部门对电网进行管理，追补人为的或非人为的漏计电能，是最理想的电能计量监视仪表，对加强用电管理及提高计量水平等方面有着十分重要的意义。
二、功能简述1．失压、失流检测功能：电压回路（PT）发生失压时，能及时准确判断故障的相别，记录其故障的累计时间等。
当电流互感器二次侧（CT）开路时，能及时准确判断故障的相别，记录其故障的累计时间等。
2．故障次数记录：当电压回路（PT）发生失压，电流回路（CT）发生开路时，仪表内部启动故障次数计数器，记录失压次数或断流次数。
3．故障电量记录：当仪表有有源计量脉冲输入时，准确计量故障电能，从而得到比较精确的电量追补。
4．变量检测功能：本仪表即时监测电压、电流、有功功率、无功功率、视在功率、功率因数、频率变量。
DLT 566-95 电压失压计时器技术条件电压失压计时器技术条件DL/T 566 — 95 Technical requirements for loss-of-voltage timers中华人民共和国电力工业部1995-12-08 批准1996-06-01 实施1主题内容与适用范围本标准规定了电压失压计时器 (简称计时器 ) 的产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存，作为设计、生产和使用的依据。
本标准适用于电能计量装置中，测量频率为50Hz 三相交流电压回路断相时间的计时器。
2 引用标准GB 191包装储运图示标志GB 2423电工电子产品环境试验规程GB 2829周期检查计数抽样程序及抽样表GB/T 15282 交流无功电度表GB/T 15283 交流有功电度表GB 4208外壳防护等级分类GB 5169电工电子产品着火危险试验、灼热丝试验方法和导则GB 9092计量和负载控制用自动开关DL 447电能计量柜DL 448电能计量装置管理规程ZBY 002仪器仪表运输、运输贮存基本环境条件及试验方法ZBY 003仪器仪表包装技术条件ZBY 320仪器仪表可靠性验证试验及测定试验(指数分布 )导则3 名词术语3.1 失压计时器积算并显示电能表电压回路失压时间的专用仪器。
3.2 起动电压使计时单元可靠动作，并开始计时的最大输入电压值。
3.3 返回电压使计时单元由计时转为停止计时的最小输入电压值。
3.4 起动电流使计时单元可靠动作，并开始计时的最小输入电流值。
3.5 计时准确度在限定时间间隔内的时间指示偏差值。
3.6 计时器工作状态当电压回路断相，计时器起动并累加计时的状态。
4产品分类和型号4.1 产品分类4.1.1 电磁式4.1.2 电子式4.2 产品型号5技术要求5.1 基本参数a.额定电流值1、 5A 。
b.参比电压值5.2 基本功能57.7、 100、 220、 380V 。
在有负荷电流的条件下，电能计量电压回路一次侧或二次侧一相、两相或三相发生断相时，计时器均应可靠计时，且有断相相别指示，直到电压恢复为止。
5.3 使用条件5.3.1 参比温度 23℃。
计时器在 -10～ +45 ℃温度下应正常工作。
5.3.2 参比湿度 40% ～ 60%RH 。
计时器在 25%～ 80%RH 下应正常工作。
5.3.3 计时器使用电压上限为参比电压的115%。
5.4 控制单元的技术要求5.4.1 起动电压及起动电流a.起动电压：为参比电压的78%± 2V 。
b.起动电流：为额定电流的0.5%。
5.4.2 返回电压：为参比电压的85% ± 2V ，计时器应停止计时。
5.4.3 电流回路阻抗在参比频率条件下，计时器的每一电流回路阻抗在额定电流为5A 时不大于0.05Ω，额定电流 1A 时不大于 1.25Ω。
5.4.4 电压回路功率消耗在参比电压、参比频率条件下，计时器每一电压回路的功率消耗不大于 1.5VA 。
5.4.5 直流工作电源a.当交流电源全部断电后，计时器内部直流电源能保持存贮数据不少于180d。
b.装置应有电压是否正常的显示。
5.4.6 短时过电流影响在参比电压、参比频率条件下，计时器电流回路在 0.5s内通入 20倍额定电流 (有效值) ，应无机械和电气损伤，且能正常工作。
5.5 计时单元技术要求5.5.1 计时方式及计时容量计时器的计时方式为分相累加计时，计时基本单位为5000h。
记录数据不受停电影响。
计时器应有复零装置。
min ，计时容量不小于5.5.2 计时准确度参比条件下，计时器的计时误差不大于±1min/30d 。
5.6 介电性能计时器应经受冲击电压和交流耐压试验，在试验前后其绝缘电阻不低于并符合本标准第 6.7条的规定。
5MΩ，5.7 发热影响在环境温度不超过绕组温升不应超过40℃的条件下，仪器表面任一点温升不应超过60K。
25K ，仪器内部5.8 环境影响按照 GB2423 《电工电子产品基本环境试验规程》的要求，电子式计时器在下试验后不应出现损坏和数据丢失现象。
恢复常温后，应能正确计时。
列5.8.1 高温影响试验被试计时器在非工作状态加温至70℃，保持72h，恢复至23℃。
5.8.2 低温影响试验被试计时器在非工作状态降温至-25℃，保持72h，恢复至23℃。
5.8.3 交变湿热影响试验被试计时器所有电压回路加参比电压，面潮气，试验 6个周期。
电流回路不通电，不采取特殊措施排除表5.9 防火焰蔓延影响按照 GB5169《电工电子产品着火危险试验、灼热丝试验方法和导则》验时间 30±1s，试验结果应符合第 6.11条的规定。
的规定，试5.10 振动影响被试计时器应承受三个互相垂直的轴线上依次进行的振动试验，试验后不应出现损坏和数据改变并应正常工作。
5.11 机械冲击影响计时器在无包装、非工作状态下进行试验，试验后不应有损坏和数据改变，并应正常工作。
5.12 弹簧锤试验被试计时器在正常工作位置进行弹簧锤试验后，其外壳和端钮不应产生影响计时器功能的损坏，且不可能触及带电件。
5.13 抗运输环境性能计时器在包装条件下，按 ZBY002 《仪器仪表运输贮存基本条件及试验方法》规定试验 (见表 1) 后，应符合第 6.16条的规定。
的5.14 对各部件的要求 5.14.1 外壳计时器外壳应整洁、 无明显划伤和毛刺， 喷漆和电镀应符合设计要求，装封印。
应便于 加5.14.2 接线端钮及端钮盖计时器的接线端钮应有足够的机械强度和绝缘性能，电压和电流回路接线孔径应不小于 4.5mm ，端钮盖上应有接线图，图上标志应与端子的编号相符。
5.14.3 计时显示器a.计时显示器可采用指针式、字轮式或数字式，也可兼有。
最小计时时间应不 大于 1min 。
b.断相指示采用光电显示时，断相应用亮灯显示。
表 1 运输贮存基本环境条件试验5.14.4 窗口计时器外壳是非透明材料时， 应装一个或多个窗口， 以便于读数和观察仪表工 作状态。
5.15 平均无故障工作时间计时器在正常使用条件下，平均无故障工作时间不小于5×104h 。
6 试验方法6.1 外观检查对计时器的外壳、结构用目测法检查，应符合本标准第 5.14.1条的规定。
6.2 起动及返回电压试验电流回路通以 10%额定电流、电压回路加三相参比电压作为基本状态。
在基本状态下，逐步降低和升高任一相电压至计时器可靠动作为止，测得的起动及返回电压值，应符合本标准第 5.4.1条和第 5.4.2 条的规定。
6.3 起动电流试验计时器加三相参比电压，分别断开三相或任一相电压，缓慢地增加输入电流至计时器可靠动作，测得的起动电流应符合本标准第 5.4.1b条的规定。
6.4 电流回路阻抗测量在参比电压状态下，电流回路依次通以5%、 10%、100%额定电流，用高阻毫伏表分别测量计时器电流输入端间的电压，按下式计算各点阻抗值，其结果均不得大于本标准第 5.4.3条的规定Z U()(1) I式中：U ——电流输入端测量电压，V ；I——测量电流， A 。
6.5 电压回路功率消耗试验计时器在额定电流、参比电压和参比频率条件下工作1h，分别测量每一电压回路的功率消耗，其值不应大于 1.5VA 。
6.6 计时准确度试验计时器按以下任一方法试验，其结果应符合本标准第 5.5.2条的规定。
6.6.1 按 GB9092《计量和负载控制用自动开关》第5.1.2条规定，用标准时钟 (准确度优于被检误差的 1/10) 或与标准报时台进行比较，测连续三日的实走日差，取其三日的算术平均值。
6.6.2 按 GB9092 第 5.1.2条的规定，采用瞬时法测定。
为测试晶振时间的时基频率，产品应设置检测接口。
6.7 绝缘性能试验6.7.1 绝缘电阻试验在下列各回路之间，使用500V 兆欧表测量绝缘电阻，其值应不小于5M Ω。
a.电压回路、电流回路对地之间。
b.各导电线路 (非同一回路 )之间。
6.7.2 耐冲击电压试验以峰值电压 6kV ，标准波形的 1.2/50μs的冲击电压，施于电压回路一端对地之间(另一端接地 )，每次试验对一个被试端施加10次冲击电压，各次冲击之间最小间隔时间为 3s，仪器不应有击穿现象。
6.7.3 工频耐压试验a.带电部分 (电压、电流及参比电压超过40V 的线路 )对地之间，施加有效值为2kV ，频率为 50Hz正弦波的电压，进行历时1min的试验，应无击穿现象。
b.计时器各回路(电压回路对电流回路及不同相电流回路) 之间，施加有效值为600V ，频率为50Hz 的实际正弦波的电压，进行历时1min的试验应无放电和击穿现象。
6.8 短时过电流试验参比频率条件下，进行电压回路保持参比电压，电流回路通入持0.5s的试验，其结果应符合本标准第 5.4.6条的规定。
20倍额定电流，保6.9 环境影响试验6.9.1 高温影响试验按 GB2423试验 B进行，条件为本标准第5.8.1条的要求。
6.9.2 低温影响试验按 GB2423试验 A 进行，条件为本标准第 5.8.2条的要求。
6.9.3 交变湿热影响试验按 GB2423试验 Db进行，条件为本标准第5.8.3条的要求。
6.10 发热影响试验计时器电流回路通入度40℃的条件下保持1.2倍额定电流、电压回路施以 1.15倍参比电压，在环境2h，试验后仪器不应损坏并符合本标准第 5.7条的规定。
温6.11 防火焰蔓延试验a.底座试验温度b.端盖试验温度960± 15℃。
650± 15℃。
试验过程中仪器外壳不应起燃。
6.12 振动试验按照 GB2423 试验 Fe，振动 (正弦 )试验方法按下列条件进行。
a.仪器在非工作状态下，无包装。
b.频率范围： 10～150Hz ；高交越频率：60Hz 。
c.f ＜ 60Hz，恒定位移振幅：0.075mm。
d.f ＞60Hz，恒定加速度： 4.9m/s2 (0.5g) 。
e.单点控制。
f. 每一轴向扫频周期数：10次 (10个扫频周期约需75min) 。
试验后符合本标准第 5.10条的规定。
6.13 机械冲击试验按 GB2423.5试验 Fa：冲击试验方法进行。
a.脉冲波形为半正弦波。
b.峰值加速度：30g(300m/s 2)；脉冲宽度：18ms。
试验后应符合本标准第6.14 弹簧锤试验5.11条的规定。
计时器在正常工作位置，弹簧锤以 0.22± 0.05N·m的动能作用于表盖和端钮的外表面上。
试验结果应符合本标准第 5.12条的规定。
(包括窗口) 6.15 备用电源试验计时器在工作状态下，切断交流工作电源180d，数据不丢失，带电更换电池时，其工作不受影响。
