锡膏含助焊剂成分内容

回流焊接用锡膏的成分和特性锡膏主要由金属粉未、助焊剂均匀混合组成.根据用途不同,金属粉未通长由锡(Sn)、铅(Pb)银锡膏主要由金(Ag)、铜(Cu)、铟(In)等两种或两种以上的金属组成的混合物,金属粉未的细度通长在20um~75um之间.金属粉未是锡膏中的主要成份,也是装联焊接后的存留物.金属颗粒占整个锡膏体积的50%,约占锡膏总质量的90%左右.助焊剂是金属粉未的载体,它由活性剂、松香、溶剂、触变剂和悬浮剂等组成,其作用是:活性剂:去除金属表面的氧化物松香: 1)清除焊盘与锡膏本身的氧化层2)保护焊接后的合金不再氧化3)减少焊接中焊料表面的张力,促进焊料的润湿和扩散.溶剂:溶解锡膏中的固形成份,给锡膏带来流动性.触变剂:防止锡粉颗粒的分部,提高锡膏的印刷性,可降低锡膏印刷时的粘度.高可靠性锡膏成份与特性的分类2.锡膏的使用注意事项在印刷过程中对锡膏的选用是很重要的环节,选择锡膏应注意以下几点:2.1锡膏的金属成份和含量根据工艺的要求和零件能承受的温度来选择不同熔点的锡膏,锡膏的熔点由合金成份来决定.对于smt来说,一般选择Sn63、Sn62、Sn60的合金,它的熔点在179~184之℃间.目前我们使用的锡膏主要是Sn63/Pb37合金,这种合金最大的优点就是共晶.在温度达到183℃时,会毫不拖泥带水的成为液态锡,中间不存在固液态共存的现像.可有效的减少两端焊锡拉力失衡现像.锡膏中金属含量决定焊接合金的尺寸.随着金属含量的增加.焊接合金的尺寸也在增加.但是在相同的粘度下,随着金属含量的增加,焊料的短路和桥接也相对增加.金属含量对回流后合金的影响厚度(英寸)金属含量% 锡膏回流焊后合金90 0.009 0.004585 0.009 0.003580 0.009 0.002575 0.009 0.0020回流焊接后要求焊端与焊盘焊接要牢固.焊量饱满并在零件焊端方向上有1/3~2/3的爬锡高度.为了满足焊点焊锡量的要求,通长选用85~92%的锡膏,锡膏内金属的含量在90%左右时,使用的效果最好.2.2锡膏的金属粉未形状锡膏的金属粉未是在惰性气体中将熔融的焊料雾化而制成的微细粒状金属.锡膏中金属粉未的颗粒有三种形状:即球形、近球形和不定形,.在相同的质量下,球形的表面积是最小的.表面积越小被氧化的可能性便越小,越小的氧化便对焊接越有利.不定形颗粒没有明显的形状和细度,这种锡膏有较大的表面氧化比,故焊接性能较差,近球形则介于两者之间.所以应选择球形或近球形的锡膏.2.3锡膏的金属颗粒的尺寸锡膏颗粒的大小对焊接有极大的影响,尺寸大的情况下颗粒之间存在的间隙随之增大,充填间隙的助焊液比例也会增加.这有助于焊接时更好的去除氧化物,但是金属含量不足会对吃锡造成影响.金属颗粒比较小时,颗粒之间排列比较紧密,金属含量增加对锡膏的印刷以及形成合金会有帮助,但是金属表面积也会增加,氧化物也随之增加.颗粒越细对锡膏印刷性有利,因间隙小,细颗粒内的助焊剂含量比大颗粒的要少.锡膏颗粒尺寸的大小是通过网目数决定的,单位内的网目数量越多颗粒越细.锡膏分类和网目及尺寸类型网目尺寸Ⅰ类 -100/+200 100目(150um) 0.0059 "Ⅱ类 -200/+325 200目(75 um) 0.0030"Ⅲ类 -325/+500 325目(45um) 0.0018"Ⅳ类 -400/+500 400目(38um) 0.0015"Ⅴ类 -500/+635 500目(25um) 0.0010"600目(20um) 0.0008"颗料越大,充填间隙的助焊液越多,还原氧化的能力也越好.颗粒越小,总的表面积越大,颗粒排列越紧密,助焊剂相对会少一些,对焊接时还原氧化物比较不利.数种适合细间距印刷用锡粉的颗粒尺寸与测试结果测试 38~63um 38~45um 22~45um 20~38um印刷间距 0.5mmP O O O O0.4mmP X O O O0.3mmP X X O O扩散率(%) 93.4 93.4 93.7 93.7锡球(数)* 0.64 0.35 0.53 3.50氧化物含量(ppm) 40 60 70 100热(预烤)垂流 37 84 90 111 *:焊垫间的锡球数量比 O:印刷性良好 X:印刷性不良2.4助焊剂的类型锡膏中的助焊剂作用有: 1)清除焊盘与锡膏本身的氧化层 2)保护焊接后的合金不再氧化 3)减少焊接中焊料表面的张力,促进焊料的润湿和扩散.由于回流焊时锡粉会加速氧化,因此助焊剂必须要有足够的活性来清除这些氧化物.另外一个考虑是焊接后板子是否要清洗,若为免洗,必须选择无腐蚀、低残留的免洗锡膏.锡膏按助焊剂的类型分为RSA(强活化型) 、RA(活化型)、RMA(弱活化型)、R(非活化型),一般情况下我们选择RMA比较适合.2.5锡膏的粘度锡膏流变性质即粘度,锡膏的粘度是指锡膏受到外来推力所出现的一种反抗阻力.锡膏中溶剂多则粘度低,反之粘度则高.锡膏粘度随着钢板上刮刀的运动变化而变化,当刮刀刮印时粘度变低,停止作用后,锡膏又回到原来的粘度.同时粘度也会随温度的变化而变化,温度升高时锡膏的粘度会降低.有试验表明,温度每上升4℃则粘度下降10%.锡膏的粘度是锡膏的主要性能,粘度的单位为“cps”适合精细间距印刷的粘度范围是750kcps(75万cps)~1050kcps,900kcps是最佳的印刷粘度.2.6锡膏的塌落性锡膏印刷到焊盘以后的伸展能力即锡膏的塌落,锡膏的塌落度主要取决于锡膏中金属成份的含量和金属颗粒的细度,金属含量越高,塌落度越小,印刷后在室温下停留的时间越长,溶剂挥发的越多,更容易发生塌陷.与置件压力也有关系.3 锡膏使用的注意事项3.1锡膏的储存锡膏的储存温度要求为0~10℃,并要求保持稳定性,通长须放在冰箱内储存.锡膏在规定的温度下可保持3~6个月的使用寿命,锡膏要求的工作环境温度为21~25℃,相对湿度在40~60%RH,这样的操作条件对印刷最为有利.温度低于21℃,粘度高成形佳,不利于印刷和脱模.温度大于25℃,有利于好印刷和脱模,但成形不佳容易发生流塌,造成短路发生.湿度太大,印刷后的锡膏容易吸收空气中的水份,回流焊接时容易产生锡珠.锡膏在过份干燥的环境中,助焊剂会加速挥发,造成焊接时无法完全清除氧化物.3.2使用前注意事项锡膏在使用前,从冰箱中取出后不要立即打开包装使用,要放在工作条件下即室内温度进行回温4~6小时.因为刚从冰箱内取出的锡膏温度比较低,如果这时冒然打开瓶盖与外界空气接触,便会与空气中的湿气发生冷凝而产生水份.回温的目地就是使锡膏的温度与室温一致.严禁以任何加热的方式使锡膏回温.这样会破坏助焊剂内的化学性质,降低锡膏的性能.为了产生良好的印刷适性,印刷前必须进行充分有效的搅拌,因为锡膏贮存时会产生分离,即锡膏中比重较大的金属粉未与比重较轻的助焊剂相分离.金属部份会沉积在容器的底部,而溶剂部份会浮在容器的上部份.搅拌可使金属粉未与助焊剂充分混合在一起.搅拌可以使用搅拌机进行,根据作业指导书进行设定,在没有搅拌机情况下也可使用人工搅拌,人工搅拌必须使用塑料或圆形的工具进行搅拌,以防止破坏锡膏颗粒的形状.锡膏在上线以前,必须经过粘度测试,符合标准才可以生产.锡膏粘度一般采用粘度计测量.如果没有粘度测量仪,也可以采用另一种最简便的方法,人工搅拌五分钟后用搅拌刀挑起一团锡膏离容器上方2~3寸,让锡膏自然滑落,如锡膏粘在搅拌刀上则表明粘度太大,如果锡膏像缎子一样滑下,则表示粘度太小,锡膏如果从搅拌刀上下滑,并形成一段段的下落,则锡膏粘度刚好.3.3使用中注意事项在印刷过程中,锡膏中的助焊剂等会随着时间和外界温湿度而减少.因此,在添加新锡膏时,应做到少量多次,新旧锡膏的添加比例为1:1左右.及时将扩散到刮刀两端的锡膏刮到中间,应为锡膏在滚动时保持适当的粘性.另外锡膏机在印刷时应尽量加盖盖起来,减少外界的环境影响.3.4锡膏的使用寿命锡膏从冰箱内取出退冰后,必须在24小时内使用,如果未使用完则要放回冰箱内保存,打开瓶盖的锡膏,必须有8小时的有效时间使用完,如果未使用完,则允许重复放回冰箱一次,注意,应另外使用干凈的容器来装置这些锡膏,不可以和未使用的锡膏混装在一起.如果超过8小时未使用完,则应做报废处理.在下次使用时应优先使用未用完的回收锡膏,并须经过退冰和搅拌.供应无铅免洗焊锡膏SAC305型号:BC998 粘度:220（Pa·S）颗粒度:25~45（um）品牌:禾田规格:Sn-Ag3.0-Cu0.5 合金组份:锡银铜活性:高类型:无铅清洗角度:免清洗熔点:217~221 本公司生产之焊锡膏由优质助焊剂与低氧化度的球形焊料粉末精制而成,具有优越的溶解性和持续性,适用于不同间距器件的贴装,选用本厂焊锡膏有如下优势:*合理化之价格;*可提供SMT制程导入之工艺辅导;*五温区会焊以上回焊炉可以在不充氮下完成切换;*顶点回焊温度介于232—246℃之间;HXW焊锡膏系列:*PCBA系列锡膏;*散热器组件专用锡膏;*穿孔插件专用锡膏;*BGA植球与维修专用锡膏;*特殊金属表面焊接专用锡膏...供应免洗焊锡膏Sn63型号:GBC78 粘度:100（Pa·S）颗粒度:25~45（um）品牌:禾田规格:Sn63/Pb37合金组份:锡铅活性:高RMA 类型:有铅清洗角度:免洗型熔点:183 本公司生产之焊锡膏由优质助焊剂与低氧化度的球形焊料粉末精制而成,具有优越的溶解性和持续性,适用于不同间距器件的贴装,选用本厂焊锡膏有如下优势:*合理化之价格;*可提供SMT制程导入之工艺辅导;*五温区会焊以上回焊炉可以在不充氮下完成切换;*顶点回焊温度介于232—246℃之间;HXW焊锡膏系列:*PCBA系列锡膏;*散热器组件专用锡膏;*穿孔插件专用锡膏;*BGA植球与维修专用锡膏;*特殊金属表面焊接专用锡膏...无铅锡膏Sn42Bi，SMT贴片锡膏产品详细说明型号:HM998 粘度:200（Pa·S）颗粒度:25~45（um）品牌:禾田规格:Sn42Bi58合金组份:锡铋活性:高RMA 类型:无铅清洗角度:免洗型熔点:138优质进口锡粉制成；锡粉的氧化程度极低；IC引脚爬升性好，吃锡饱满；少锡珠及立碑现象；免洗型产品的残留物极少；具有良好的印刷性、稳定性和粘性；可针对个别制程研配。

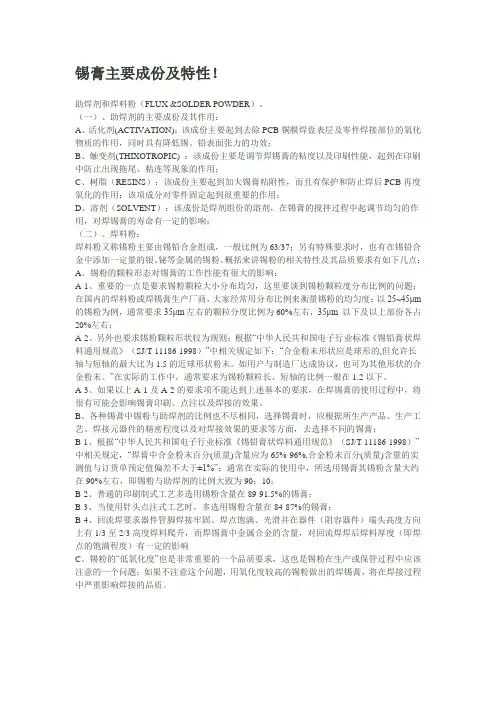

锡膏主要成份及特性！助焊剂和焊料粉（FLUX &SOLDER POWDER）。

（一）、助焊剂的主要成份及其作用：A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效；B、触变剂(THIXOTROPIC) ：该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用；C、树脂（RESINS）：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用；该项成分对零件固定起到很重要的作用；D、溶剂（SOLVENT）：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响；（二）、焊料粉：焊料粉又称锡粉主要由锡铅合金组成，一般比例为63/37；另有特殊要求时，也有在锡铅合金中添加一定量的银、铋等金属的锡粉。

概括来讲锡粉的相关特性及其品质要求有如下几点：A、锡粉的颗粒形态对锡膏的工作性能有很大的影响：A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题；在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度：以25~45μm 的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm 以下及以上部份各占20%左右；A-2、另外也要求锡粉颗粒形状较为规则；根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定如下：“合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。

如用户与制造厂达成协议，也可为其他形状的合金粉末。

”在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。

A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。

B、各种锡膏中锡粉与助焊剂的比例也不尽相同，选择锡膏时，应根据所生产产品、生产工艺、焊接元器件的精密程度以及对焊接效果的要求等方面，去选择不同的锡膏；B-1、根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定，“焊膏中合金粉末百分(质量)含量应为65%-96%,合金粉末百分(质量)含量的实测值与订货单预定值偏差不大于±1%”；通常在实际的使用中，所选用锡膏其锡粉含量大约在90%左右，即锡粉与助焊剂的比例大致为90：10；B-2、普通的印刷制式工艺多选用锡粉含量在89-91.5%的锡膏；B-3、当使用针头点注式工艺时，多选用锡粉含量在84-87%的锡膏；B-4、回流焊要求器件管脚焊接牢固、焊点饱满、光滑并在器件（阻容器件）端头高度方向上有1/3至2/3高度焊料爬升，而焊锡膏中金属合金的含量，对回流焊焊后焊料厚度（即焊点的饱满程度）有一定的影响C、锡粉的“低氧化度”也是非常重要的一个品质要求，这也是锡粉在生产或保管过程中应该注意的一个问题；如果不注意这个问题，用氧化度较高的锡粉做出的焊锡膏，将在焊接过程中严重影响焊接的品质。

关于焊锡膏的一些基本知识1.锡膏的成份：主要是由焊锡粉与助焊剂等化学元素的混合物。

•焊锡粉：通常是由氮气喷雾(N2 ATOMIZATION) 或旋转碟方法制造后经丝网筛选而成。

•助焊剂：通常是由松香；树脂；活性剂；抗氧化剂等化学元素构成。

R ----- 非活性松香RMA--- 轻活性松香RA ----- 活性松香LR ----- 免洗WS ----- 中性，适合电子工业。

(水溶性)OA ----- 酸性，焊接工艺。

(水溶性)•好的焊锡膏具备的几点条件：1.优良的湿润性及可焊性。

2.极少的杂质，可提高扩散能力，减少因杂质引起的如焊桥：锡尖等缺陷。

3.焊点光亮。

4.驱除金属杂质及氧化物。

(在此处可加入焊锡浆的图片以及良好焊点图片)2.锡膏的储存及运输：•一般需要在0度---10度(4--5度最好) 状态下储存，可避免出现结晶，氧化；FLUX挥发；粘性剂硬化等问题。

(注意：我们现在CDMA所使用的焊锡膏的储存应保持在-20度---0度之间) (在此处可加入标签图片并指出参数所在处)•通常在0度以下储存的焊锡膏(我们现在CDMA所使用的焊锡膏以及其它特殊的焊锡膏) 会使FLUX出现结晶，从而影响使用效果。

•不同焊锡膏的使用寿命会根据不同生产厂家的产品有所差别，通常会在三个月到一年左右不等。

•在存放过程中需定时检查冰箱温度和湿度，以及焊锡膏的有效期。

•在焊锡膏的运输过程中同样也需要保持合适的低温，并要定时检查其个项参数指标。

3.焊锡膏的使用：(根据产品型号不同有所差别)•一般要求从冰箱里取出后需回温3小时以上才可以开始使用，使用时若发现印刷不良；塌陷；焊锡膏过希等问题，需进行充份搅拌后在使用。

(我们现在所规定的焊锡膏回温时间为8小时) (在此处可加入标签图片并指出参数所在处)•一般要求焊锡膏在开封后三天内用完(如果量不大, 可将焊锡膏用完后尽快密封好并放回冰箱)再次使用时可加入部分新鲜锡膏加以搅拌, 并尽快用完。

焊锡丝助焊剂成分焊锡丝助焊剂是一种用于焊接操作的辅助材料，它可以提高焊接质量和效率。

助焊剂主要由活性剂和基础剂组成，其中活性剂是助焊剂的主要成分，起到清洁，润湿，预处和防氧化的作用。

下面是一些常见的焊锡丝助焊剂成分。

1. 活性剂：(1) 焊接剂：助焊剂中含有一定比例的焊接剂，主要是酚酞酸钠(水溶性的焊接剂)或脂肪酸(酯类的焊接剂)。

焊接剂可以提高焊渣和铜端面的润湿性，使焊料更好地与焊点接触，促进焊料流动和扩展，提高焊接质量和可靠性。

(2) 洗净剂：助焊剂中的洗净剂可以去除焊锡丝表面的氧化物和污染物，提供清洁的焊接表面。

2. 基础剂：(1) 树脂：助焊剂常常添加有机树脂，如玉米淀粉、淀粉糖等。

树脂可以增强焊锡丝助焊剂的粘度，使其更易于涂敷和固定在焊件上。

(2) 溶剂：一些助焊剂中含有溶剂，如醇类、酮类等。

溶剂可以帮助焊锡丝助焊剂快速干燥，提高焊接操作的速度和效率。

焊锡丝助焊剂的成分可以根据具体的产品和使用要求而有所不同，不同的焊接应用会要求不同的焊锡丝助焊剂成分。

除了上述主要成分外，助焊剂中可能还包含一些辅助成分，如抗氧化剂、消泡剂、防霉剂等，以提高助焊剂的性能和稳定性。

焊锡丝助焊剂成分的选择和配比要根据实际需求和具体应用进行调整，以确保焊接质量和效果。

在使用焊锡丝助焊剂时，应按照产品说明书的要求操作，并注意安全使用，避免对身体和环境造成危害。

以上所述只是一些常见的焊锡丝助焊剂成分，具体情况还需根据产品供应商提供的信息来确定。

在购买和使用焊锡丝助焊剂时，建议参考相关市场上的产品说明书、技术手册、安全数据表和供应商提供的信息，以了解更详细的成分和性能参数。

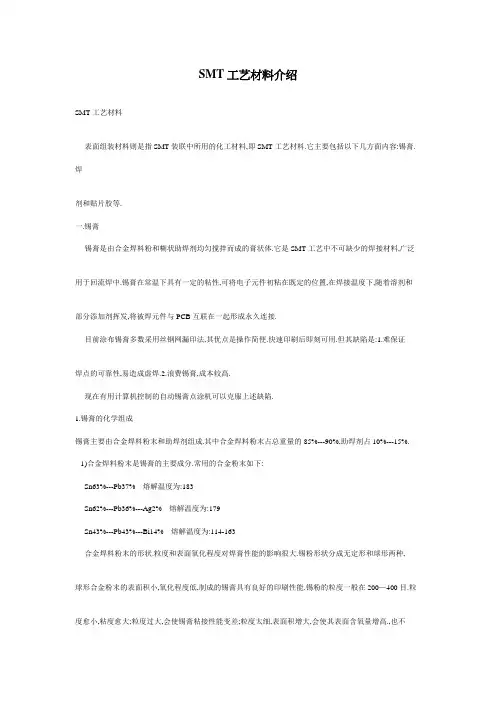

SMT工艺材料介绍SMT工艺材料表面组装材料则是指SMT装联中所用的化工材料,即SMT工艺材料.它主要包括以下几方面内容:锡膏.焊剂和贴片胶等.一.锡膏锡膏是由合金焊料粉和糊状助焊剂均匀搅拌而成的膏状体.它是SMT工艺中不可缺少的焊接材料,广泛用于回流焊中.锡膏在常温下具有一定的粘性,可将电子元件初粘在既定的位置,在焊接温度下,随着溶剂和部分添加剂挥发,将被焊元件与PCB互联在一起形成永久连接.目前涂布锡膏多数采用丝钢网漏印法,其优点是操作简便.快速印刷后即刻可用.但其缺陷是:1.难保证焊点的可靠性,易造成虚焊.2.浪费锡膏,成本较高.现在有用计算机控制的自动锡膏点涂机可以克服上述缺陷.1.锡膏的化学组成锡膏主要由合金焊料粉末和助焊剂组成.其中合金焊料粉末占总重量的85%---90%,助焊剂占10%---15%.1)合金焊料粉末是锡膏的主要成分.常用的合金粉末如下:Sn63%---Pb37% 熔解温度为:183Sn62%---Pb36%---Ag2% 熔解温度为:179Sn43%---Pb43%---Bi14% 熔解温度为:114-163合金焊料粉末的形状.粒度和表面氧化程度对焊膏性能的影响很大.锡粉形状分成无定形和球形两种,球形合金粉末的表面积小,氧化程度低,制成的锡膏具有良好的印刷性能.锡粉的粒度一般在200—400目.粒度愈小,粘度愈大;粒度过大,会使锡膏粘接性能变差;粒度太细,表面积增大,会使其表面含氧量增高.,也不宜采用.下表是SMT引脚间距与锡粉颗粒的关系引脚间距/mm 0.8以上 0.65 0.5 0.4颗粒直径/um 75以下 60以下 50以下 40以下2).助焊剂助焊剂是锡粉的载体,其组成与通用助焊剂基本相同.为了改善印刷效果有时还需加入适量的溶剂.通过助焊剂中活性剂的作用,能清除被焊材料表面以及锡粉本身的氧化物,使焊料迅速扩散并附着在被焊金属表面.助焊剂的组成对锡膏的扩展性.润湿性.塌陷.粘度变化.清洗性.和储存寿命起决定性作用.2.锡膏的分类1).按锡粉合金熔点分普通锡膏(熔点178—183度)高温锡膏(熔点250度以上)低温锡膏(熔点150度以下)下表是不同熔点锡膏的再流焊温度合金类型熔化温度/度再流焊温度/度Sn63/Pb37 183 208-223Sn60/Pb40 183-190 210-220Sn50/Pb50 183-216 236-246Sn45/Pb55 183-227 247-257Sn40/Pb60 183-238 258-268Sn30/Pb70 183-255 275-285Sn25/Pb75 183-266 286-296Sn15/Pb85 227-288 308-318Sn10/Pb90 268-302 322-332Sn5/Pb95 305-312 332-342Sn3/Pb97 312-318 338-348Sn62/Pb36/Ag2 179 204-219Sn96.5/Pb3.5 221 241-251Sn95/Ag5 221-245 265-275Sn1/Pb97.5/Ag1.5 309 329-339Sn100 232 252-262Sn95/Pb5 232-240 260-270Sn42/Bi58 139 164-179Sn43/Pb43/Bi14 114-163 188-203Au80/Sn20 280 300-310In60/Pb40 174-185 205-215In50/Pb50 180-209 229-239In19/Pb81 270-280 300-310Sn37.5/Pb37.5/In25 138 163-178Sn5/Pb92.5/Ag2.5 300 320-3302).按助焊剂的活性分无活性( R ) 中等活性(RMA) 活性(RA)3).按清洗方式分有机溶剂清洗型水清洗型免清洗型3.使用注意事项1).储存温度: 建议在冰箱内储存温度为5℃-10℃，请勿低于0℃。

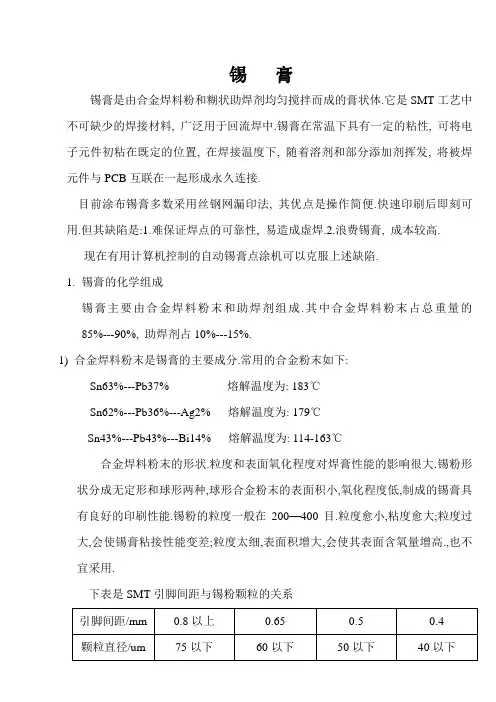

锡膏锡膏是由合金焊料粉和糊状助焊剂均匀搅拌而成的膏状体.它是SMT工艺中不可缺少的焊接材料, 广泛用于回流焊中.锡膏在常温下具有一定的粘性, 可将电子元件初粘在既定的位置, 在焊接温度下, 随着溶剂和部分添加剂挥发, 将被焊元件与PCB互联在一起形成永久连接.目前涂布锡膏多数采用丝钢网漏印法, 其优点是操作简便.快速印刷后即刻可用.但其缺陷是:1.难保证焊点的可靠性, 易造成虚焊.2.浪费锡膏, 成本较高.现在有用计算机控制的自动锡膏点涂机可以克服上述缺陷.1.锡膏的化学组成锡膏主要由合金焊料粉末和助焊剂组成.其中合金焊料粉末占总重量的85%---90%, 助焊剂占10%---15%.1) 合金焊料粉末是锡膏的主要成分.常用的合金粉末如下:Sn63%---Pb37% 熔解温度为: 183℃Sn62%---Pb36%---Ag2% 熔解温度为: 179℃Sn43%---Pb43%---Bi14% 熔解温度为: 114-163℃合金焊料粉末的形状.粒度和表面氧化程度对焊膏性能的影响很大.锡粉形状分成无定形和球形两种,球形合金粉末的表面积小,氧化程度低,制成的锡膏具有良好的印刷性能.锡粉的粒度一般在200—400目.粒度愈小,粘度愈大;粒度过大,会使锡膏粘接性能变差;粒度太细,表面积增大,会使其表面含氧量增高.,也不宜采用.下表是SMT引脚间距与锡粉颗粒的关系2) 助焊剂助焊剂是锡粉的载体,其组成与通用助焊剂基本相同.为了改善印刷效果有时还需加入适量的溶剂.通过助焊剂中活性剂的作用, 能清除被焊材料表面以及锡粉本身的氧化物, 使焊料迅速扩散并附着在被焊金属表面.助焊剂的组成对锡膏的扩展性.润湿性.塌陷.粘度变化.清洗性.和储存寿命起决定性作用.2.锡膏的分类1) 按锡粉合金熔点分普通锡膏(熔点178—183度)高温锡膏(熔点250度以上)低温锡膏(熔点150度以下)下表是不同熔点锡膏的再流焊温度2) 按助焊剂的活性分无活性( R ) 中等活性(RMA) 活性(RA)3) 按清洗方式分有机溶剂清洗型水清洗型免清洗型3.使用注意事项1) 储存温度: 建议在冰箱内储存温度为5℃-10℃，请勿低于0℃。

锡膏的組成及要求目录v一、何为锡膏（介绍）v二、锡膏的组成1.合金2.助焊剂v三、型号识别v四、profile曲线图的分析v五、PCB板分类v六、界面合金二相图v七、印刷中所出现的问题解析v八、形成焊点的基本条件及焊锡过程的基本要因v九、锡膏的储存及使用v十、Rosh六项和无卤介绍一、锡膏的介绍v何谓锡膏？v英文名称Solder paste （solder :焊料，paste:膏状体）v目前因为最常用锡膏为有铅Sn63/Pb37，无铅Sn96.5%/Ag3.0%/Cu0.5%锡的含量相对较高，所以后来就将其称为锡膏。

v早在古罗马期间人们就发现Sn/Pb组合可以用于焊接，因为这两者混合后熔点可以降至人们操作起来较容易的温度，所以延续至今。

现在根据锡膏的合金成分是否含Pb分为有铅系列跟无铅系列两大类。

二、锡膏的组成触变剂（抗垂流剂）（Thixrotropic）v（1）松香v松香分天然松香Rosin和人工松香resin, 总的来说松香具黏滞性，略具清洁被焊金属的性能，且可隔离空气，防止被焊金属高温下氧化。

v（2）活性剂v主要为有机酸、卤素，具有强有力清洁金属表面的能力众所周知卤素为一种剧毒物质，但其去氧化能力超强且价格便宜，所以有些锡膏厂商目前还在使用。

业界规定卤素的含量氯和溴总量1500PPM以内可以称为不含卤素。

但石川则可以对外宣称完全不含卤素。

v（3）溶剂（Solvents）v包括乙醇、水等，可降低松香与活化剂的含量百分比，使其作用易于掌握，同时有助于助焊剂浓度的降低，在使用涂饰更均匀，效果更佳。

溶剂是低沸点物质，在回焊炉的加热区挥发掉。

v（4）触变剂（抗垂流剂）（Thixrotropic）v加入这种物质可使印刷后的锡膏仍为四四方方的，保持原有的形状，不造成塌边导致短路等不良情况。

v总结：助焊剂能去除金属氧化膜及污物，且能在高温作业中将金属表面覆盖与空气隔离，使氧化无法进行，其作用有如一保护膜；此外助焊剂有降低焊锡表面张力增进金属表面润湿等。

锡膏成分：金属成份：锡粉( Powder )将零件固定在电路板上化学成份：助焊剂( Flux )清除锡粉表面之氧化物清除零件或电路板上之金属氧化物--> 帮助焊接合金与FLUX比例：体积比=1：1重量比=9：1锡份的作用：1：提供導電功能.2：提供鍵接功能.3：熔點低利于作業.助焊剂作用：化学上去除被焊金属表面的氧化物与污物去除锡粉表面氧化物在焊接过程中防止焊接金属表面二次氧化温度上焊接作业中加速熔锡至焊点或被焊金属间的热传递物理上助焊剂被用以增进湿润性﹐即液态金属对固态金属的金属亲和力提供一定的黏度–影响锡膏的印刷性助焊剂的成分：活化劑Activator溶劑Solvent熱穩成分Heat Stable Component介面劑Surfactant活化劑的作用：去除被焊接金屬表面的氧化物，在加熱過程中避免被焊接金屬表面和銲錫發生二次氧化溶劑的作用：讓各種成分保持在溶解的狀態，載體介面劑的作用：助銲劑在發泡的應用上, 可以維持細小而且均勻的泡沫，降低表面張力, 增加助銲劑在被焊接金屬表面的濕潤性，當溶劑在預熱階段揮發時, 使活性劑均勻沉積分佈在電路板的銲錫面上熱穩成分作用：其作用在於維持焊接時的溫度, 並降低被焊接金屬表面張力, 以達到良好銲錫作用印刷参数对制程的影响：印刷速度印刷速度太快：會發生虛印、漏印或錫膏量不足(錫膏印刷時下降未完全)。

印刷速度太慢，錫膏雖有充分時間下降，但鋼版與基板接觸時間過長，而使錫膏流至反面，造成錫膏拉絲而出現小錫珠。

當錫膏黏度太低，再連續印刷時易造成滲漏下塌而產生短路。

刮刀速度刮刀在模板上刮锡膏的速度也是影响锡膏厚度的一个重要因素。

一般而言，速度快，给予锡膏的剪切力会越大，在触变特性的作用的情况下，锡膏的流动性会较好，填充较好，但填充时间又会短，同时高速印刷会降低paste粘度，会减少焊盘上的paste量，如果paste含固量较小，则印刷后金属量小，焊点会很小，则板子的问题会增多。

锡膏的基本知识一、组成：助焊剂：约10%锡粉：Sn63 / Pb37 熔点183℃Sn62/Pb36/Ag2 熔点179℃ (用的少) 。

粒径：325~500目，即25~45um，日本的标准是4级，G4。

或22~38um 日本的5级G5。

外观：圆形（表面积小、氧化度小、脱模性好）。

含Ag锡粉：用于元件头镀Ag的场合。

Ag能阻止溶蚀，但并不一定光亮（焊点），有利于端头镀镍（Sn 或金）保护。

含In铟锡粉：铟比金贵，焊含金焊盘。

二、储存：5-10℃，太低了粉易碎化（锡粉5-10℃密封可存放6个月）。

若打开包装后用到一半，仍要密封保存，2-7天用完。

如时间短，常温即可，不用冷冻以免结雾。

用前：请回温4-5个小时，25℃时4小时即可，避免吸潮而产生锡球。

用前应搅拌，以免固液分离（正常都有分离）；如用搅拌机，离心旋转2-4min即可。

手搅较多使用，但易进入空气。

锡线是手工焊接电路板，最便捷的焊料。

由于大部分锡线内含松香等助焊剂，使用锡线可以减少工序，提高焊接作业的效率。

锡线内部助焊剂主要由松香组成，起到湿润、降温，提高可焊性的作用。

成分结构：锡线按其金属成分可分为无铅焊锡和有铅焊锡。

成分不同的锡线具有不同的熔点，用途亦各有不同。

锡条是焊锡中的一种产品，锡条可分为有铅锡条和无铅锡条两种，均是用于线路板的焊接。

纯锡制造，湿润性、流动性好，易上锡。

焊点光亮、饱满、不会虚焊等不良现象。

加入足量的抗氧化元素，抗氧化能力强。

纯锡制造，锡渣少，减少不必要的浪费。

锡条与锡线的区别：三、应用：SMT印刷：1.模板——孔比焊盘小10%，一般为不锈钢（以前用丝网，现极少）。

厚度：0.12~0.25 mm 0.15~0.12较多用。

宽间距、电脑主机板多开孔：化学蚀刻，开孔中间有瓶颈，使用时脱模性不好。

镭射激光切割:边缘整齐、厚薄均匀。

开孔大小：孔宽/模板厚薄＞1.5。

长X宽2．（长+宽）X厚＞0.66 涉及脱模性对于细间距IC：开孔面积需要小于焊盘面积,0.3~0.5mm面积比为0.9, 0.2mm面积比为0.8。

助焊剂的主要成份及其作用A、活化剂(ACTIVATION)：该成份主要起到去除PCB铜膜焊盘表层及零件焊接部位的氧化物质的作用，同时具有降低锡、铅表面张力的功效；B、触变剂(THIXOTROPIC) ：该成份主要是调节焊锡膏的粘度以及印刷性能，起到在印刷中防止出现拖尾、粘连等现象的作用；C、树脂（RESINS）：该成份主要起到加大锡膏粘附性，而且有保护和防止焊后PCB再度氧化的作用；该项成分对零件固定起到很重要的作用；D、溶剂（SOLVENT）：该成份是焊剂组份的溶剂，在锡膏的搅拌过程中起调节均匀的作用，对焊锡膏的寿命有一定的影响；（二）、焊料粉：焊料粉又称锡粉主要由锡铅合金组成，一般比例为63/37；另有特殊要求时，也有在锡铅合金中添加一定量的银、铋等金属的锡粉。

概括来讲锡粉的相关特性及其品质要求有如下几点：A、锡粉的颗粒形态对锡膏的工作性能有很大的影响：A-1、重要的一点是要求锡粉颗粒大小分布均匀，这里要谈到锡粉颗粒度分布比例的问题；在国内的焊料粉或焊锡膏生产厂商，大家经常用分布比例来衡量锡粉的均匀度：以25~45μm的锡粉为例，通常要求35μm左右的颗粒分度比例为60%左右，35μm 以下及以上部份各占20%左右；A-2、另外也要求锡粉颗粒形状较为规则；根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定如下：“合金粉末形状应是球形的,但允许长轴与短轴的最大比为1.5的近球形状粉末。

如用户与制造厂达成协议，也可为其他形状的合金粉末。

”在实际的工作中，通常要求为锡粉颗粒长、短轴的比例一般在1.2以下。

A-3、如果以上A-1及A-2的要求项不能达到上述基本的要求，在焊锡膏的使用过程中，将很有可能会影响锡膏印刷、点注以及焊接的效果。

B、各种锡膏中锡粉与助焊剂的比例也不尽相同，选择锡膏时，应根据所生产产品、生产工艺、焊接元器件的精密程度以及对焊接效果的要求等方面，去选择不同的锡膏；B-1、根据“中华人民共和国电子行业标准《锡铅膏状焊料通用规范》（SJ/T 11186-1998）”中相关规定，“焊膏中合金粉末百分(质量)含量应为65%-96%,合金粉末百分(质量)含量的实测值与订货单预定值偏差不大于±1%”；通常在实际的使用中，所选用锡膏其锡粉含量大约在90%左右，即锡粉与助焊剂的比例大致为90：10；B-2、普通的印刷制式工艺多选用锡粉含量在89-91.5%的锡膏；B-3、当使用针头点注式工艺时，多选用锡粉含量在84-87%的锡膏；B-4、回流焊要求器件管脚焊接牢固、焊点饱满、光滑并在器件（阻容器件）端头高度方向上有1/3至2/3高度焊料爬升，而焊锡膏中金属合金的含量，对回流焊焊后焊料厚度（即焊点的饱满程度）有一定的影响；为了证实这种问题的存在，有关专家曾做过相关的实验，现摘抄其最终实验结果如下表供参考：从上表看出，随着金属含量减少，回流焊后焊料的厚度减少，为了满足对焊点的焊锡量的要求，通常选用85%~92%含量的焊膏。

高温锡膏成分表
高温锡膏是一种常用的焊接辅助材料，通常用于电子元器件的组装和维修。

它由多种化学物质混合而成，具有较高的导电性和粘附性，能够有效地在高温环境下进行焊接操作。

以下是一份高温锡膏常见成分表：
1. 锡粉：是高温锡膏的主要成分之一，通常占据总量的50%以上。

它是由纯度较高的锡金属经过粉碎和筛选而成的微粒状物质，具有良好的熔点和流动性。

2. 活性剂：是用来改善锡膏的流动性、润湿性和粘附性的化学物质。

常用的活性剂有树脂、酯类、羟基化合物等，它们能够在高温下释放出活性基团，与金属表面发生反应，形成牢固的化学键。

3. 溶剂：是将锡粉和活性剂混合的介质，其作用是调节锡膏的黏度和流动性。

一般使用的溶剂有醇类、酯类、酮类等，它们具有良好的挥发性和溶解性，可以在加热过程中快速挥发。

4. 助焊剂：是一种用来帮助焊接的化学物质，通常添加在高温锡膏中以提高焊接质量。

常用的助焊剂有氯化钠、氯化钾、硼酸等，它们能够提高焊接表面的清洁度、防止氧化等，从而获得更好的焊接效果。

以上是高温锡膏常见成分表，其中每种化学物质的配比和比例都会根据具体的应用要求进行调整。

在使用高温锡膏时，一定要注意安全操作，避免吸入和接触，确保健康和环境的安全。

- 1 -。

无铅锡膏成分
无铅锡膏是一种用于电子焊接的材料，其成分通常包括：活性剂、树脂、助焊剂、稳定剂、溶剂等。

活性剂是无铅锡膏中的主要成分之一，常用的活性剂有有机酸、有机胺等。

活性剂的作用是使锡膏具有良好的润湿性和扩散性，有利于焊接过程的进行。

树脂是无铅锡膏中的粘合剂，能够固定各种颗粒，并使锡膏具有一定的粘度和流动性。

助焊剂是无铅锡膏中的另一个重要成分，可以提高焊接的可靠性和质量。

常用的助焊剂有活性物质、金属颗粒等。

稳定剂是无铅锡膏中的一种添加剂，可以增强锡膏的稳定性和耐热性。

溶剂是无铅锡膏中的溶解剂，常用的溶剂有醇类、酮类等。

溶剂的作用是使锡膏更易于涂布和加工，同时也有助于焊接后的残留物的清洁。

总体来说，无铅锡膏的成分是复杂的，需要不同的成分协同作用才能达到理想的焊接效果。

- 1 -。

锡膏的組成及要求目录v一、何为锡膏（介绍）v二、锡膏的组成1.合金2.助焊剂v三、型号识别v四、profile曲线图的分析v五、PCB板分类v六、界面合金二相图v七、印刷中所出现的问题解析v八、形成焊点的基本条件及焊锡过程的基本要因v九、锡膏的储存及使用v十、Rosh六项和无卤介绍一、锡膏的介绍v何谓锡膏？v英文名称Solder paste （solder :焊料，paste:膏状体）v目前因为最常用锡膏为有铅Sn63/Pb37，无铅Sn96.5%/Ag3.0%/Cu0.5%锡的含量相对较高，所以后来就将其称为锡膏。

v早在古罗马期间人们就发现Sn/Pb组合可以用于焊接，因为这两者混合后熔点可以降至人们操作起来较容易的温度，所以延续至今。

现在根据锡膏的合金成分是否含Pb分为有铅系列跟无铅系列两大类。

二、锡膏的组成触变剂（抗垂流剂）（Thixrotropic）v（1）松香v松香分天然松香Rosin和人工松香resin, 总的来说松香具黏滞性，略具清洁被焊金属的性能，且可隔离空气，防止被焊金属高温下氧化。

v（2）活性剂v主要为有机酸、卤素，具有强有力清洁金属表面的能力众所周知卤素为一种剧毒物质，但其去氧化能力超强且价格便宜，所以有些锡膏厂商目前还在使用。

业界规定卤素的含量氯和溴总量1500PPM以内可以称为不含卤素。

但石川则可以对外宣称完全不含卤素。

v（3）溶剂（Solvents）v包括乙醇、水等，可降低松香与活化剂的含量百分比，使其作用易于掌握，同时有助于助焊剂浓度的降低，在使用涂饰更均匀，效果更佳。

溶剂是低沸点物质，在回焊炉的加热区挥发掉。

v（4）触变剂（抗垂流剂）（Thixrotropic）v加入这种物质可使印刷后的锡膏仍为四四方方的，保持原有的形状，不造成塌边导致短路等不良情况。

v总结：助焊剂能去除金属氧化膜及污物，且能在高温作业中将金属表面覆盖与空气隔离，使氧化无法进行，其作用有如一保护膜；此外助焊剂有降低焊锡表面张力增进金属表面润湿等。
