锡膏由锡粉及助焊剂组成

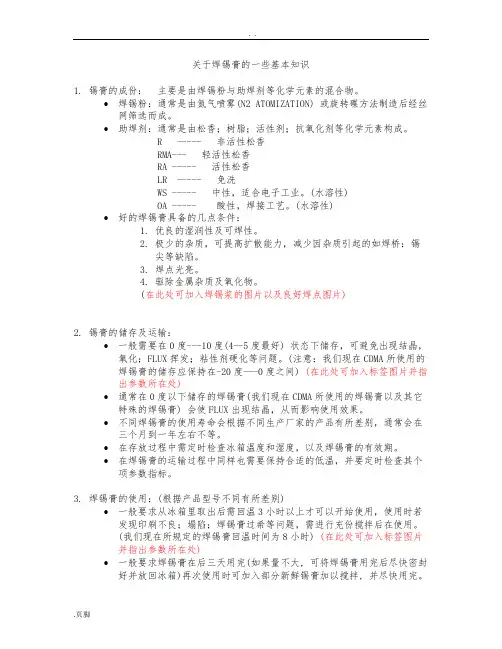

关于焊锡膏的一些基本知识1.锡膏的成份：主要是由焊锡粉与助焊剂等化学元素的混合物。

•焊锡粉：通常是由氮气喷雾(N2 ATOMIZATION) 或旋转碟方法制造后经丝网筛选而成。

•助焊剂：通常是由松香；树脂；活性剂；抗氧化剂等化学元素构成。

R ----- 非活性松香RMA--- 轻活性松香RA ----- 活性松香LR ----- 免洗WS ----- 中性，适合电子工业。

(水溶性)OA ----- 酸性，焊接工艺。

(水溶性)•好的焊锡膏具备的几点条件：1.优良的湿润性及可焊性。

2.极少的杂质，可提高扩散能力，减少因杂质引起的如焊桥：锡尖等缺陷。

3.焊点光亮。

4.驱除金属杂质及氧化物。

(在此处可加入焊锡浆的图片以及良好焊点图片)2.锡膏的储存及运输：•一般需要在0度---10度(4--5度最好) 状态下储存，可避免出现结晶，氧化；FLUX挥发；粘性剂硬化等问题。

(注意：我们现在CDMA所使用的焊锡膏的储存应保持在-20度---0度之间) (在此处可加入标签图片并指出参数所在处)•通常在0度以下储存的焊锡膏(我们现在CDMA所使用的焊锡膏以及其它特殊的焊锡膏) 会使FLUX出现结晶，从而影响使用效果。

•不同焊锡膏的使用寿命会根据不同生产厂家的产品有所差别，通常会在三个月到一年左右不等。

•在存放过程中需定时检查冰箱温度和湿度，以及焊锡膏的有效期。

•在焊锡膏的运输过程中同样也需要保持合适的低温，并要定时检查其个项参数指标。

3.焊锡膏的使用：(根据产品型号不同有所差别)•一般要求从冰箱里取出后需回温3小时以上才可以开始使用，使用时若发现印刷不良；塌陷；焊锡膏过希等问题，需进行充份搅拌后在使用。

(我们现在所规定的焊锡膏回温时间为8小时) (在此处可加入标签图片并指出参数所在处)•一般要求焊锡膏在后三天用完(如果量不大, 可将焊锡膏用完后尽快密封好并放回冰箱)再次使用时可加入部分新鲜锡膏加以搅拌, 并尽快用完。

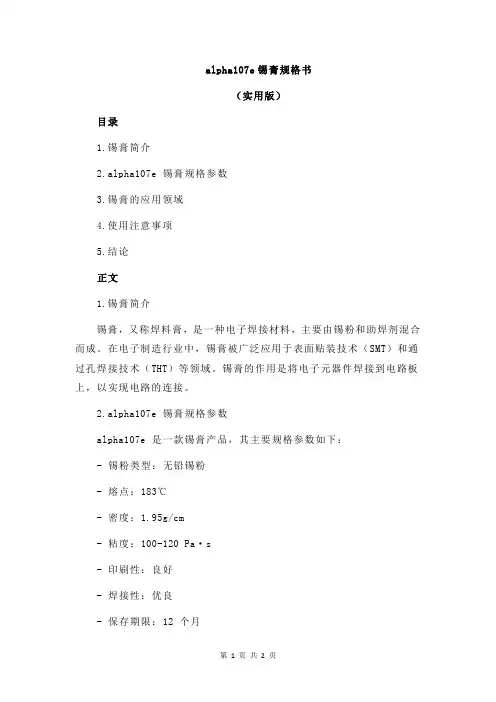

alpha107e锡膏规格书
（实用版）
目录
1.锡膏简介
2.alpha107e 锡膏规格参数
3.锡膏的应用领域
4.使用注意事项
5.结论
正文
1.锡膏简介
锡膏，又称焊料膏，是一种电子焊接材料，主要由锡粉和助焊剂混合而成。

在电子制造行业中，锡膏被广泛应用于表面贴装技术（SMT）和通过孔焊接技术（THT）等领域。

锡膏的作用是将电子元器件焊接到电路板上，以实现电路的连接。

2.alpha107e 锡膏规格参数
alpha107e 是一款锡膏产品，其主要规格参数如下：
- 锡粉类型：无铅锡粉
- 熔点：183℃
- 密度：1.95g/cm
- 粘度：100-120 Pa·s
- 印刷性：良好
- 焊接性：优良
- 保存期限：12 个月
3.锡膏的应用领域
alpha107e 锡膏适用于以下领域：
- 电子消费品：如手机、电视、电脑等
- 通信设备：如基站、路由器等
- 汽车电子：如车载导航、仪表盘等
- 工业控制：如 PLC、变频器等
- 医疗器械：如心电图仪、超声波设备等
4.使用注意事项
在使用 alpha107e 锡膏时，请注意以下几点：
- 储存：存放在阴凉、干燥、通风的地方，避免阳光直射
- 印刷：在印刷电路板前，请确保电路板表面干净无油渍
- 焊接：焊接时，请确保焊接温度和时间符合要求，避免锡膏烧焦或焊接不良
- 清洗：使用后，请及时清洗印刷机和锡膏罐，以保证设备正常运行和锡膏质量
5.结论
alpha107e 锡膏是一款性能优良的无铅锡膏，适用于各种电子焊接领域。

锡膏管理规范一、引言锡膏是电子制造过程中常用的焊接材料，它在电子组装过程中起到润滑、保护和导电的作用。

为了确保生产过程的质量和效率，需要建立一套规范的锡膏管理制度，以确保锡膏的质量稳定、使用安全和储存合理。

二、锡膏的质量要求1. 成分要求：锡膏的成分应符合国家相关标准，主要包括锡粉、助焊剂和溶剂。

锡粉应具有良好的焊接性能和导电性能，助焊剂应具有良好的润湿性和防氧化性能，溶剂应具有良好的挥发性和稳定性。

2. 外观要求：锡膏应呈现均匀的颜色和质地，无明显的颗粒和杂质，无异味和腐蚀性。

3. 粘度要求：锡膏的粘度应符合生产工艺要求，以确保在焊接过程中的涂覆和回流操作的顺利进行。

4. 储存要求：锡膏应储存在干燥、阴凉、通风良好的仓库中，避免阳光直射和高温环境，以免影响锡膏的质量。

三、锡膏的采购与验收1. 采购流程：锡膏的采购应由专门负责采购的人员进行，根据生产需求和供应商的报价确定采购数量和价格，并签订正式的采购合同。

2. 供应商选择：选择具有良好声誉和可靠供货能力的供应商，并与之建立长期稳定的合作关系。

3. 锡膏的验收：在锡膏到货后，应进行验收工作。

验收的主要内容包括外观检查、成分检测、粘度测试等。

只有经过合格的验收后，锡膏才能被接收并投入使用。

四、锡膏的使用与储存1. 使用规范：在使用锡膏时，操作人员应按照生产工艺要求进行操作，遵循相关的安全操作规程，确保锡膏的正确使用和有效保护。

2. 储存方式：未使用的锡膏应储存在密封的容器中，避免与空气接触，以防止锡膏的氧化。

储存环境应保持干燥、阴凉、通风良好，避免阳光直射和高温环境。

五、锡膏的管理与追溯1. 库存管理：建立锡膏的库存管理制度，定期进行库存盘点，确保库存量充足，并及时补充不足的锡膏。

2. 使用记录：对每次使用锡膏的情况进行记录，包括使用时间、使用数量、使用部门等，以便进行追溯和统计分析。

3. 质量追溯：对每批次锡膏进行追溯，记录供应商信息、生产日期、有效期等，以便在需要时进行质量追溯和问题处理。

锡膏的活性强度
锡膏的活性强度是指其焊接性能和导电性能。

锡膏主要由锡粉、助焊剂和粘结剂组成。

其中，锡粉是主要的活性成分，其决定了锡膏的焊接性能和导电性能。

锡膏的活性强度与锡粉的颗粒大小和形状、锡粉的纯度以及锡膏中助焊剂的成分等因素有关。

锡粉颗粒的大小和形状直接影响锡膏的流动性和润湿性，颗粒越小、形状越规则，锡膏的润湿性和焊接性能越好。

锡粉的纯度越高，锡膏的导电性能越好。

助焊剂是锡膏中的活性成分，其作用是提高锡膏的润湿性和焊接性能。

助焊剂的成分和配比会影响锡膏的流动性、润湿性和焊接性能。

通常情况下，锡膏中的助焊剂含量越高，焊接过程中的气泡和气体的生成越少，焊接性能越好。

粘结剂是锡膏中的组织成分，其作用是增加锡粉和助焊剂的粘附力，提高锡膏的附着力和可塑性。

粘结剂的种类和含量会影响锡膏的流动性和润湿性，以及焊接后锡膏的残留物。

因此，综合考虑锡粉的质量、助焊剂的成分和配比、粘结剂的性质等因素，可以评估锡膏的活性强度。

但具体的活性强度需要通过实际的焊接测试和性能评估来确定。

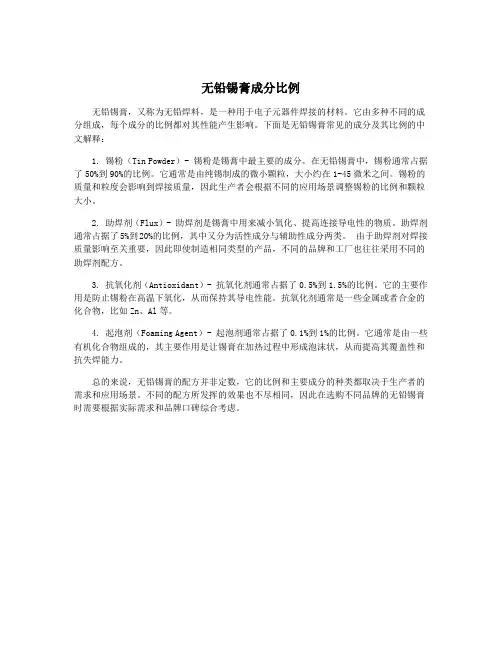

无铅锡膏成分比例
无铅锡膏，又称为无铅焊料，是一种用于电子元器件焊接的材料。

它由多种不同的成分组成，每个成分的比例都对其性能产生影响。

下面是无铅锡膏常见的成分及其比例的中文解释：
1. 锡粉（Tin Powder）- 锡粉是锡膏中最主要的成分。

在无铅锡膏中，锡粉通常占据了50%到90%的比例。

它通常是由纯锡制成的微小颗粒，大小约在1-45微米之间。

锡粉的质量和粒度会影响到焊接质量，因此生产者会根据不同的应用场景调整锡粉的比例和颗粒大小。

2. 助焊剂（Flux）- 助焊剂是锡膏中用来减小氧化、提高连接导电性的物质。

助焊剂通常占据了5%到20%的比例，其中又分为活性成分与辅助性成分两类。

由于助焊剂对焊接质量影响至关重要，因此即使制造相同类型的产品，不同的品牌和工厂也往往采用不同的助焊剂配方。

3. 抗氧化剂（Antioxidant）- 抗氧化剂通常占据了0.5%到1.5%的比例。

它的主要作用是防止锡粉在高温下氧化，从而保持其导电性能。

抗氧化剂通常是一些金属或者合金的化合物，比如Zn、Al等。

4. 起泡剂（Foaming Agent）- 起泡剂通常占据了0.1%到1%的比例。

它通常是由一些有机化合物组成的，其主要作用是让锡膏在加热过程中形成泡沫状，从而提高其覆盖性和抗失焊能力。

总的来说，无铅锡膏的配方并非定数，它的比例和主要成分的种类都取决于生产者的需求和应用场景。

不同的配方所发挥的效果也不尽相同，因此在选购不同品牌的无铅锡膏时需要根据实际需求和品牌口碑综合考虑。

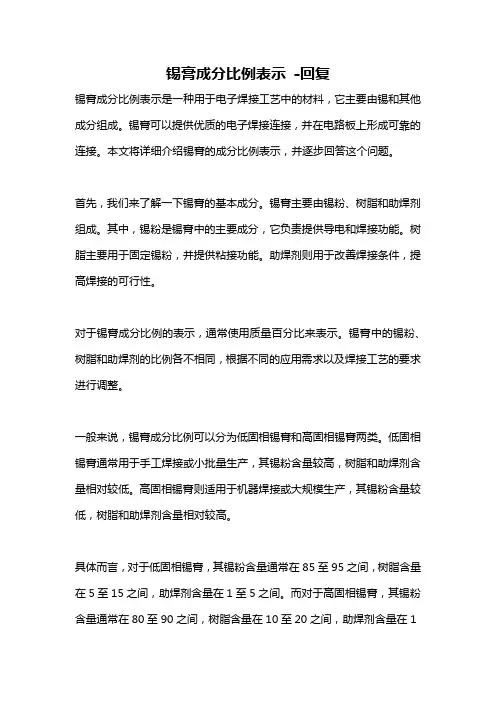

锡膏成分比例表示-回复锡膏成分比例表示是一种用于电子焊接工艺中的材料，它主要由锡和其他成分组成。

锡膏可以提供优质的电子焊接连接，并在电路板上形成可靠的连接。

本文将详细介绍锡膏的成分比例表示，并逐步回答这个问题。

首先，我们来了解一下锡膏的基本成分。

锡膏主要由锡粉、树脂和助焊剂组成。

其中，锡粉是锡膏中的主要成分，它负责提供导电和焊接功能。

树脂主要用于固定锡粉，并提供粘接功能。

助焊剂则用于改善焊接条件，提高焊接的可行性。

对于锡膏成分比例的表示，通常使用质量百分比来表示。

锡膏中的锡粉、树脂和助焊剂的比例各不相同，根据不同的应用需求以及焊接工艺的要求进行调整。

一般来说，锡膏成分比例可以分为低固相锡膏和高固相锡膏两类。

低固相锡膏通常用于手工焊接或小批量生产，其锡粉含量较高，树脂和助焊剂含量相对较低。

高固相锡膏则适用于机器焊接或大规模生产，其锡粉含量较低，树脂和助焊剂含量相对较高。

具体而言，对于低固相锡膏，其锡粉含量通常在85至95之间，树脂含量在5至15之间，助焊剂含量在1至5之间。

而对于高固相锡膏，其锡粉含量通常在80至90之间，树脂含量在10至20之间，助焊剂含量在1至6之间。

在实际应用中，还需要根据具体的焊接条件和焊接对象的特性来确定锡膏的成分比例。

例如，对于焊接易氧化的材料或高温工作环境下的焊接，可以选择含有更多助焊剂的锡膏。

而对于需要高可靠性的焊接连接，可以选择含有更多树脂的锡膏。

此外，还可以根据焊接工艺的要求来调整锡膏的成分比例，以提供最佳的焊接效果。

总结起来，锡膏成分比例表示了锡膏中锡粉、树脂和助焊剂的含量比例。

根据不同的应用需求和焊接工艺要求，可以调整锡膏的成分比例，以获得最佳的焊接效果。

了解锡膏成分比例，可以帮助我们选择适合的锡膏，提高电子焊接连接的质量和可靠性。

SMT工艺材料介绍SMT工艺材料表面组装材料则是指SMT装联中所用的化工材料,即SMT工艺材料.它主要包括以下几方面内容:锡膏.焊剂和贴片胶等.一.锡膏锡膏是由合金焊料粉和糊状助焊剂均匀搅拌而成的膏状体.它是SMT工艺中不可缺少的焊接材料,广泛用于回流焊中.锡膏在常温下具有一定的粘性,可将电子元件初粘在既定的位置,在焊接温度下,随着溶剂和部分添加剂挥发,将被焊元件与PCB互联在一起形成永久连接.目前涂布锡膏多数采用丝钢网漏印法,其优点是操作简便.快速印刷后即刻可用.但其缺陷是:1.难保证焊点的可靠性,易造成虚焊.2.浪费锡膏,成本较高.现在有用计算机控制的自动锡膏点涂机可以克服上述缺陷.1.锡膏的化学组成锡膏主要由合金焊料粉末和助焊剂组成.其中合金焊料粉末占总重量的85%---90%,助焊剂占10%---15%.1)合金焊料粉末是锡膏的主要成分.常用的合金粉末如下:Sn63%---Pb37% 熔解温度为:183Sn62%---Pb36%---Ag2% 熔解温度为:179Sn43%---Pb43%---Bi14% 熔解温度为:114-163合金焊料粉末的形状.粒度和表面氧化程度对焊膏性能的影响很大.锡粉形状分成无定形和球形两种,球形合金粉末的表面积小,氧化程度低,制成的锡膏具有良好的印刷性能.锡粉的粒度一般在200—400目.粒度愈小,粘度愈大;粒度过大,会使锡膏粘接性能变差;粒度太细,表面积增大,会使其表面含氧量增高.,也不宜采用.下表是SMT引脚间距与锡粉颗粒的关系引脚间距/mm 0.8以上 0.65 0.5 0.4颗粒直径/um 75以下 60以下 50以下 40以下2).助焊剂助焊剂是锡粉的载体,其组成与通用助焊剂基本相同.为了改善印刷效果有时还需加入适量的溶剂.通过助焊剂中活性剂的作用,能清除被焊材料表面以及锡粉本身的氧化物,使焊料迅速扩散并附着在被焊金属表面.助焊剂的组成对锡膏的扩展性.润湿性.塌陷.粘度变化.清洗性.和储存寿命起决定性作用.2.锡膏的分类1).按锡粉合金熔点分普通锡膏(熔点178—183度)高温锡膏(熔点250度以上)低温锡膏(熔点150度以下)下表是不同熔点锡膏的再流焊温度合金类型熔化温度/度再流焊温度/度Sn63/Pb37 183 208-223Sn60/Pb40 183-190 210-220Sn50/Pb50 183-216 236-246Sn45/Pb55 183-227 247-257Sn40/Pb60 183-238 258-268Sn30/Pb70 183-255 275-285Sn25/Pb75 183-266 286-296Sn15/Pb85 227-288 308-318Sn10/Pb90 268-302 322-332Sn5/Pb95 305-312 332-342Sn3/Pb97 312-318 338-348Sn62/Pb36/Ag2 179 204-219Sn96.5/Pb3.5 221 241-251Sn95/Ag5 221-245 265-275Sn1/Pb97.5/Ag1.5 309 329-339Sn100 232 252-262Sn95/Pb5 232-240 260-270Sn42/Bi58 139 164-179Sn43/Pb43/Bi14 114-163 188-203Au80/Sn20 280 300-310In60/Pb40 174-185 205-215In50/Pb50 180-209 229-239In19/Pb81 270-280 300-310Sn37.5/Pb37.5/In25 138 163-178Sn5/Pb92.5/Ag2.5 300 320-3302).按助焊剂的活性分无活性( R ) 中等活性(RMA) 活性(RA)3).按清洗方式分有机溶剂清洗型水清洗型免清洗型3.使用注意事项1).储存温度: 建议在冰箱内储存温度为5℃-10℃，请勿低于0℃。

锡膏说明书锡膏是一种常见的电子焊接材料，具有良好的导热性和导电性，广泛应用于电子元器件的焊接和维修过程中。

本文将以锡膏说明书为标题，介绍锡膏的成分、使用方法、注意事项等相关内容。

一、锡膏的成分锡膏主要由锡粉、焊接剂和助焊剂组成。

其中，锡粉是锡膏的主要成分，具有良好的导电性和导热性，能够有效地连接电子元器件。

焊接剂主要有树脂和活性剂，能够提高焊接的可靠性和质量。

助焊剂则能够降低焊接的温度，提高焊接的速度和效率。

二、锡膏的使用方法1. 准备工作：首先，需要将焊接区域清洁干净，去除油污和杂质，以保证焊接的质量。

其次，将锡膏搅拌均匀，使其中的成分充分混合。

2. 上锡：使用刮刀或喷枪将锡膏均匀地涂抹在需要焊接的电子元器件上。

注意要控制好上锡的厚度，过厚或过薄都会影响焊接效果。

3. 加热焊接：使用烙铁或热风枪对涂有锡膏的电子元器件进行加热，使锡膏熔化并与焊接区域的金属接触。

在加热的过程中，要控制好温度和时间，避免过热或过久，以免损坏电子元器件。

4. 冷却清洗：焊接完成后，待焊接区域冷却后，可用清洁剂或酒精擦拭焊接区域，去除残留的锡膏和焊接剂，以保持焊接的干净和整洁。

三、锡膏的注意事项1. 使用前请先阅读锡膏的说明书，了解其成分和使用方法，以免误用或造成损坏。

2. 在使用锡膏时，应注意个人的安全防护措施，避免皮肤直接接触或吸入锡膏的气体。

3. 锡膏属于易燃物品，禁止与明火或高温物品接触，以免引发火灾。

4. 锡膏应存放在阴凉、干燥、通风的地方，远离火源和易燃物品。

5. 使用锡膏时，应遵循正确的操作方法，避免过度使用或浪费。

6. 使用锡膏时，要注意控制好焊接温度和时间，避免过热或过久，以免影响焊接质量。

7. 锡膏使用完毕后，请及时将容器密封，以免锡膏受潮或变质。

通过本文的介绍，我们了解了锡膏的成分、使用方法和注意事项。

锡膏在电子元器件的焊接和维修过程中起到了重要的作用，能够提高焊接的可靠性和质量。

在使用锡膏时，我们应该遵循正确的操作步骤，注意安全防护措施，以保证焊接的质量和安全。

SMT 常识1.锡膏（Solder Paste）：由锡粉颗粒和助焊剂组成，以锡/铅（63/37）合金为主,另外含银、铋…等。

2.锡膏的储存与使用：一般储存在0℃~10℃的冰箱中；当要使用前必须回温，不然空气中的水气会凝结于锡膏中，造成锡膏内混合水分，当锡膏进入回焊炉遇高温时就会产生锡爆或喷锡的现象，一般锡膏回温时间约4~6小时，并且要先进先出的使用，使用前要搅拌。

3.助焊剂（Paste FLUX）：细部配方依锡膏供应商而定，主要成分有Solvent（溶剂）、Rosin/resin（松香/合成树脂）、Activator（活化剂）、Thixotropic agent（抗垂流剂）及其他添加剂等；除Solvent外，其他皆为固形物。

其作用主要是在焊锡制程中用来溶解电路板上、零件上和锡波中的氧化物。

简单的说，就是去氧化的作用。

4.回焊炉(Reflow Oven)：一般分为升温区、预热区、回焊区等三个区域。

Temperatureprofile即温度曲线。

（附标准温度曲线图）升温区(Ramp-up Temp.):25℃~150℃,2.5~3C/sec max.BR>升温斜率算法=（升温区最高温度-升温区最低温度/最高温时-升温区最低温时）各种SolderPaste在此区段要求的升温速率及进入恒温区的温度不尽相同，其主要取决于熔融的“挥发温度”以及松香（Rosin）的软化点（SofteningPoint），因松香在进入恒温区的建议温度时间时，开始软化，而锡膏呈液态，Solder Paste是固态，因此Viscosity最低，SolderPaste的流动特性最佳。

若升温速率过高、Viscosity太低、流动时易造成Slump效应，进而产生短路及R/C旁挤出边球（Side Ball）。

此时可适度将预热区温度降低。

预热区或恒温区（Pre-heat Temp.）：150℃~183℃or 150℃+/-15件的热冲击效应。

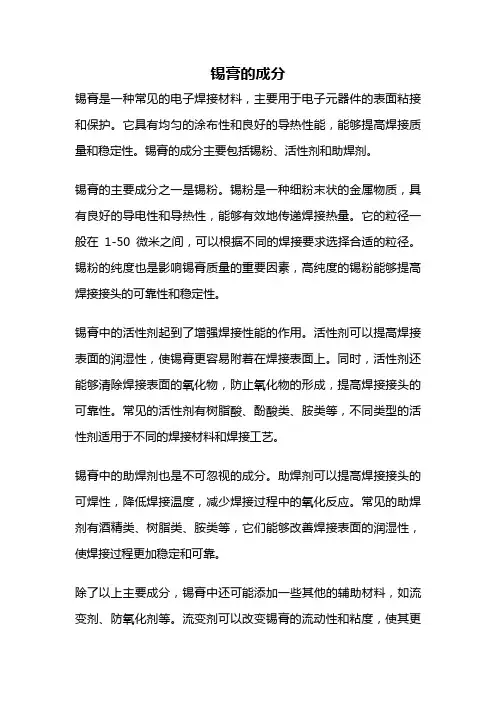

锡膏的成分锡膏是一种常见的电子焊接材料，主要用于电子元器件的表面粘接和保护。

它具有均匀的涂布性和良好的导热性能，能够提高焊接质量和稳定性。

锡膏的成分主要包括锡粉、活性剂和助焊剂。

锡膏的主要成分之一是锡粉。

锡粉是一种细粉末状的金属物质，具有良好的导电性和导热性，能够有效地传递焊接热量。

它的粒径一般在1-50微米之间，可以根据不同的焊接要求选择合适的粒径。

锡粉的纯度也是影响锡膏质量的重要因素，高纯度的锡粉能够提高焊接接头的可靠性和稳定性。

锡膏中的活性剂起到了增强焊接性能的作用。

活性剂可以提高焊接表面的润湿性，使锡膏更容易附着在焊接表面上。

同时，活性剂还能够清除焊接表面的氧化物，防止氧化物的形成，提高焊接接头的可靠性。

常见的活性剂有树脂酸、酚酸类、胺类等，不同类型的活性剂适用于不同的焊接材料和焊接工艺。

锡膏中的助焊剂也是不可忽视的成分。

助焊剂可以提高焊接接头的可焊性，降低焊接温度，减少焊接过程中的氧化反应。

常见的助焊剂有酒精类、树脂类、胺类等，它们能够改善焊接表面的润湿性，使焊接过程更加稳定和可靠。

除了以上主要成分，锡膏中还可能添加一些其他的辅助材料，如流变剂、防氧化剂等。

流变剂可以改变锡膏的流动性和粘度，使其更易于涂布在焊接表面上。

防氧化剂则可以防止锡膏在存储和使用过程中的氧化，保持其良好的焊接性能。

锡膏的成分主要包括锡粉、活性剂和助焊剂等。

锡粉具有良好的导电性和导热性，活性剂能够提高焊接表面的润湿性和清除氧化物，助焊剂可以提高焊接接头的可焊性和降低焊接温度。

锡膏的成分配比和质量对于焊接质量和稳定性起着重要的影响，因此在选择和使用锡膏时，需要根据具体的焊接要求和工艺条件进行合理的选择和调整。

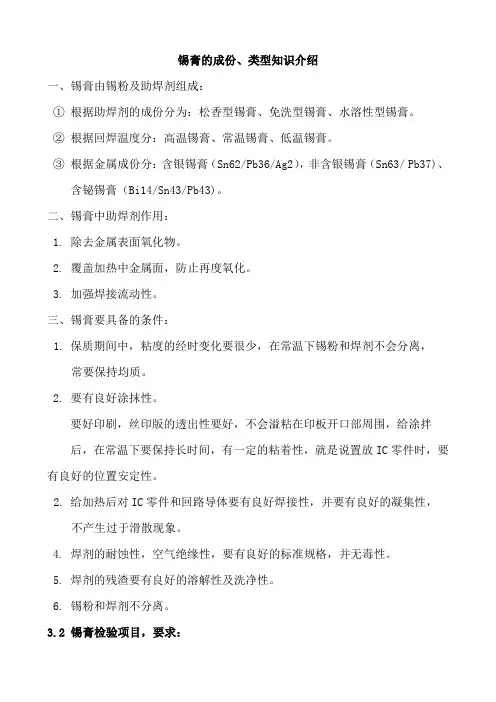

锡膏的成份、类型知识介绍一、锡膏由锡粉及助焊剂组成：①根据助焊剂的成份分为：松香型锡膏、免洗型锡膏、水溶性型锡膏。

②根据回焊温度分：高温锡膏、常温锡膏、低温锡膏。

③根据金属成份分：含银锡膏（Sn62/Pb36/Ag2），非含银锡膏（Sn63/ Pb37)、含铋锡膏（Bi14/Sn43/Pb43)。

二、锡膏中助焊剂作用：1. 除去金属表面氧化物。

2. 覆盖加热中金属面，防止再度氧化。

3. 加强焊接流动性。

三、锡膏要具备的条件：1.保质期间中，粘度的经时变化要很少，在常温下锡粉和焊剂不会分离，常要保持均质。

2. 要有良好涂抹性。

要好印刷，丝印版的透出性要好，不会溢粘在印板开口部周围，给涂拌后，在常温下要保持长时间，有一定的粘着性，就是说置放IC零件时，要有良好的位置安定性。

2.给加热后对IC零件和回路导体要有良好焊接性，并要有良好的凝集性，不产生过于滑散现象。

4. 焊剂的耐蚀性，空气绝缘性，要有良好的标准规格，并无毒性。

5. 焊剂的残渣要有良好的溶解性及洗净性。

6. 锡粉和焊剂不分离。

3.2 锡膏检验项目，要求：1. 锡粉颗粒大小及均匀度。

2. 锡膏的粘度和稠性。

3. 印刷渗透性。

4. 气味及毒性。

5. 裸露在空气中时间与焊接性。

6. 焊接性及焊点亮度。

7. 铜镜测验。

8. 锡珠现象。

9. 表面绝缘值及助焊剂残留物。

3.3锡膏保存，使用及环境要求锡膏是一种比较敏感性的焊接材料、污染、氧化、吸潮都会使其产生不同程度变质。

一、锡膏存放：1. 要求温度5℃~10℃相对温度低于50%。

2. 保存期为5个月，采用先进先用原则。

二、使用及环境要求：1. 从冰箱里取出的锡膏至少解冻3~4小时方可使用。

2. 使用前对罐风锡膏顺同一方向分搅拌，机器搅拌为4~5分钟。

3.已开盖的锡膏原则上尽快用完，工作结速将钢模、用过锡膏装入空罐子内，下次优先使用。

4. 防止助焊剂挥发，印锡膏工位空气流动要小。

5. 当天气湿度大时要特别注意出炉的品质。

锡膏工艺流程锡膏是一种常用的电子焊接材料，广泛应用于印刷电路板（PCB）的表面贴装工艺中。

下面是锡膏的工艺流程。

首先，锡膏的制备需要一系列原材料，包括锡粉、助焊剂和溶剂。

锡粉是制备锡膏的主要成分，其粒径通常在1-25微米之间。

助焊剂的作用是改善焊接的润湿性和可靠性，常用的助焊剂有树脂酸类和活性松香酸类。

溶剂则用于调整锡膏的粘度和流动性。

其次，锡膏的制备是一个机械混合的过程。

首先，在一个容器中先将锡粉和助焊剂按一定的比例混合均匀，确保两者充分结合。

然后，将溶剂逐渐加入到混合物中，同时进行搅拌。

搅拌的速度和时间需要根据制备锡膏的要求进行调整，以确保混合物达到理想的均匀度和粘度。

然后，制备好的锡膏需要进行过滤和贮存处理。

过滤的目的是去除混合过程中可能引入的杂质，提高锡膏的质量。

通常通过过滤器将锡膏进行过滤过程。

此外，由于锡膏易受湿气的影响，因此需要在制备好锡膏后将其存放在密封容器中，避免与空气接触。

最后，锡膏的应用需要使用专门的设备进行印刷。

常见的设备有锡膏印刷机。

将制备好的锡膏涂布在PCB的焊盘上。

锡膏印刷机通常由一个膜刮涂布头和一个PCB衬板组成。

膜刮涂布头将锡膏均匀地涂布在PCB焊盘上，然后PCB衬板通过振动台将锡膏薄层均匀地覆盖在焊盘上。

这个过程需要根据PCB的要求进行控制，如涂布厚度、涂布速度和压力等。

总之，锡膏的制备流程包括原材料准备、机械混合、过滤和贮存处理以及印刷等步骤。

这个流程需要保证原材料的质量和比例，确保锡膏的均匀性和流动性，从而保证焊接的质量和可靠性。

锡膏的基本知识一、组成：助焊剂：约10%锡粉：Sn63 / Pb37 熔点183℃Sn62/Pb36/Ag2 熔点179℃ (用的少) 。

粒径：325~500目，即25~45um，日本的标准是4级，G4。

或22~38um 日本的5级G5。

外观：圆形（表面积小、氧化度小、脱模性好）。

含Ag锡粉：用于元件头镀Ag的场合。

Ag能阻止溶蚀，但并不一定光亮（焊点），有利于端头镀镍（Sn 或金）保护。

含In铟锡粉：铟比金贵，焊含金焊盘。

二、储存：5-10℃，太低了粉易碎化（锡粉5-10℃密封可存放6个月）。

若打开包装后用到一半，仍要密封保存，2-7天用完。

如时间短，常温即可，不用冷冻以免结雾。

用前：请回温4-5个小时，25℃时4小时即可，避免吸潮而产生锡球。

用前应搅拌，以免固液分离（正常都有分离）；如用搅拌机，离心旋转2-4min即可。

手搅较多使用，但易进入空气。

锡线是手工焊接电路板，最便捷的焊料。

由于大部分锡线内含松香等助焊剂，使用锡线可以减少工序，提高焊接作业的效率。

锡线内部助焊剂主要由松香组成，起到湿润、降温，提高可焊性的作用。

成分结构：锡线按其金属成分可分为无铅焊锡和有铅焊锡。

成分不同的锡线具有不同的熔点，用途亦各有不同。

锡条是焊锡中的一种产品，锡条可分为有铅锡条和无铅锡条两种，均是用于线路板的焊接。

纯锡制造，湿润性、流动性好，易上锡。

焊点光亮、饱满、不会虚焊等不良现象。

加入足量的抗氧化元素，抗氧化能力强。

纯锡制造，锡渣少，减少不必要的浪费。

锡条与锡线的区别：三、应用：SMT印刷：1.模板——孔比焊盘小10%，一般为不锈钢（以前用丝网，现极少）。

厚度：0.12~0.25 mm 0.15~0.12较多用。

宽间距、电脑主机板多开孔：化学蚀刻，开孔中间有瓶颈，使用时脱模性不好。

镭射激光切割:边缘整齐、厚薄均匀。

开孔大小：孔宽/模板厚薄＞1.5。

长X宽2．（长+宽）X厚＞0.66 涉及脱模性对于细间距IC：开孔面积需要小于焊盘面积,0.3~0.5mm面积比为0.9, 0.2mm面积比为0.8。

锡膏成分比例表示锡膏是一种在电子焊接过程中常用的焊接辅助材料，它起到增强焊接接头之间的金属连接的作用。

锡膏通常由锡粉、助焊剂和有机溶剂组成。

其中，锡粉是锡膏的主要成分，助焊剂则是提供焊接过程中所需的辅助功能，有机溶剂则用于调节锡膏的黏度和流动性能。

以下是关于锡膏成分比例的详细介绍。

1.锡粉（Solder Powder）：锡粉是锡膏的主要成分，它是由纯净的金属锡制成的微粒状颗粒。

在制备锡粉时，锡通常被熔化并喷射到冷却介质中，形成细小的颗粒。

锡粉的主要作用是提供焊接接头之间的金属连接。

其粒径决定了锡膏的粘度和流动性。

目前，市场上常用的锡粉粒径主要有25μm、20μm、15μm等。

较小的粒径可以提供更好的连接性能，但同时也会增加锡膏的粘度。

2.助焊剂（Flux）：助焊剂是锡膏中的重要成分，它能够在焊接过程中起到清除氧化物和降低表面张力的作用，从而促进焊料和焊接接头的良好接触，并提高焊接质量。

助焊剂一般由无机酸盐、有机酸盐和活性剂组成。

常见的助焊剂成分包括氯化亚锡、焦磷酸盐、沥青酸盐等。

3.有机溶剂（Organic Solvent）：有机溶剂是锡膏中的溶剂成分，它用于调节锡膏的黏度和流动性能。

有机溶剂通常是挥发性有机物，其蒸发后不会残留在焊接接头上，从而避免对电子器件的污染。

常见的有机溶剂包括醇类（如乙醇、丙醇）、醚类（如二甲醚、丙酮）、酮类（如甲基乙酮）等。

在锡膏的配方中，不同的生产商可能会有不同的成分比例。

根据焊接工艺的需求和产品的应用领域，锡粉、助焊剂和有机溶剂的比例可能会有所调整。

例如，对于高温焊接要求较高的应用，可能会调整助焊剂的比例以提高焊接接头的耐高温性能。

此外，锡膏还可能添加一些改性剂和稠化剂等辅助成分，以满足特定的需求。

改性剂可以改善焊接接头的可靠性和耐久性，稠化剂可以调节锡膏的黏度和浓度。

总结起来，锡膏的成分比例是一个综合考虑的问题，需要根据焊接工艺的要求、产品的应用领域以及制造商的实际情况进行调整。

锡膏熔融温度和工作温度关系
在电子制造业中，锡膏的使用是不可或缺的一部分。

锡膏的熔融温度和工作温度对于焊接质量和产品性能有着至关重要的影响。

我们需要先了解锡膏的熔融温度。

锡膏主要由锡粉和助焊剂组成，其熔融温度取决于锡粉的熔点和助焊剂的活性温度。

通常，锡膏的熔融温度需要在200℃以上，但这个温度可能因不同的锡膏品牌和型号而有所不同。

在焊接过程中，当锡膏受热时，其成分会逐渐熔融，形成锡球并附着在焊接表面上。

然而，焊接后的工作温度对锡膏的影响也是不可忽视的。

工作温度是指电子产品在正常工作时内部产生的温度。

这个温度受到多种因素的影响，如电路设计、电源功耗、环境温度等。

如果工作温度过高，可能会导致焊点氧化、松动甚至脱落，从而影响电子产品的性能和使用寿命。

因此，为了确保焊接质量和电子产品性能的稳定，我们需要合理控制锡膏的熔融温度和工作温度。

在实际操作中，我们可以根据锡膏供应商提供的建议来确定合
适的熔融温度。

同时，我们还需要关注工作温度的影响。

如果工作温度过高，我们可以通过优化电路设计、降低电源功耗或改善散热设计等措施来降低工作温度。

锡膏熔融温度和工作温度之间存在密切的关系。

为了确保焊接质量和电子产品性能的稳定，我们需要合理控制这两个因素。

在实际操作中，我们需要根据实际情况选择合适的锡膏品牌和型号，并严格控制熔融温度和工作温度。

只有这样，我们才能生产出高质量、高性能的电子产品。

低温锡膏成分
低温锡膏成分
低温锡膏是由下列成分组成：
1、锡粉：由锡铅合金经研磨、提纯和分离等工艺制成，对印制电路板焊接性能有很大的影响。

2、碱性活性剂：一般为环氧醚和芳香族醚，能够改善锡膏的电气特性，如导电性、粘结性和抗蚀性。

3、润湿剂：一般为有机润湿剂或无机润湿剂，能够改善锡膏的外观性能和平整度。

4、助剂：一般为烃、卤化剂、硬脂酸酯、脂肪醇、磷酸盐等，能够改善锡膏的焊接性能和防腐性能。

5、整体助剂：一般为硅油、醋酸乙烯、聚氨酯等，能够改善锡膏的整体性能。

- 1 -。

锡膏与铜的化学反应机制锡膏与铜的化学反应机制1. 引言在电子制造业中，焊接是一个常见而重要的工艺，用于连接电路板上的各种元件。

而焊接过程中，锡膏起着关键的作用，它能够在焊接接头上形成一层保护膜，用于防止氧化和促进焊接的完成。

而锡膏与焊接接头中的铜之间发生的化学反应机制对焊接质量和可靠性具有重要影响。

本文将深入探讨锡膏与铜的化学反应机制，以帮助读者更好地理解这一关键过程。

2. 锡膏的组成和特性锡膏主要由锡粉、助焊剂和粘结剂组成。

锡粉是主要的活性成分，它能够与其他材料发生化学反应。

助焊剂通常由活性物质和稳定剂组成，能够促进焊接过程中的化学反应并提高焊接质量。

粘结剂用于固定锡粉和助焊剂，以确保锡膏能够均匀地分布在焊接接头上。

3. 锡膏在焊接接头上的作用在焊接过程中，锡膏被加热，其中的锡粉开始熔化，然后与焊接接头中的铜发生反应。

这样一来，锡膏形成的保护膜可以防止氧气和湿气的进入，从而减少氧化反应。

锡膏还能够填充焊接接头间的微小空隙，提高焊接的接触面积，增加焊接的可靠性。

4. 锡与铜的反应机制锡和铜之间主要发生的化学反应是金属之间的扩散反应。

正常情况下，锡和铜之间存在一层薄的氧化层，这会阻碍二者之间的反应。

为了使锡和铜之间的反应更容易进行，助焊剂中的活性物质会与氧化层反应，形成可溶性的化合物。

这样一来，氧化层被去除，锡和铜之间的反应就能够更加顺利地进行。

5. 助焊剂的作用机制助焊剂中的活性物质通常是一种酸，例如氯化亚铜或氯化亚砜。

这些酸能够与氧化层中的氧化铜反应，形成可溶的化合物，如氯化锡或亚砜化锡。

这些可溶化合物会使氧化层变薄或去除，从而促进锡和铜之间的反应。

6. 锡和铜之间的化学反应锡膏在焊接过程中会熔化，并形成一层液态锡。

液态锡能够渗透进焊接接头中的铜，然后扩散到铜的晶格中。

在铜的晶格中，锡原子可以取代部分铜原子的位置，形成一个替代固溶体。

这种替代固溶体结构可以提高焊接接头的强度和可靠性。

7. 锡和铜合金的形成当液态锡扩散到铜的晶格中时，锡和铜之间不仅会形成替代固溶体，还会形成一些间隙固溶体和过渡相。
