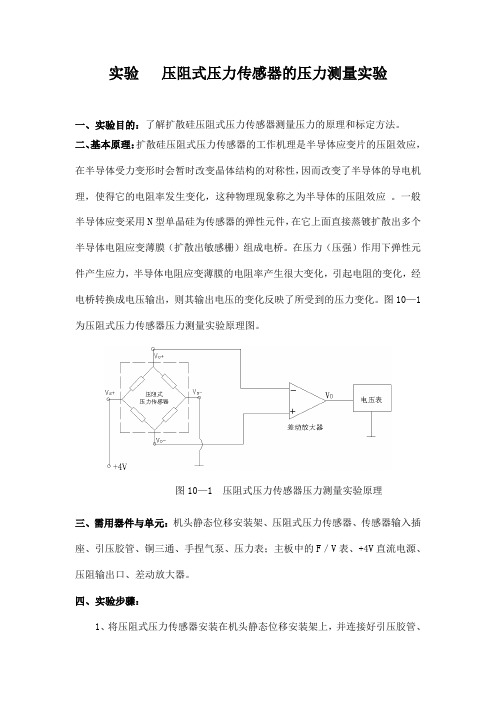

实验压阻式压力传感器的压力测量实验一、实验目的：了解扩散硅压阻式压力传感器测量压力的原理和标定方法。
二、基本原理：扩散硅压阻式压力传感器的工作机理是半导体应变片的压阻效应，在半导体受力变形时会暂时改变晶体结构的对称性，因而改变了半导体的导电机理，使得它的电阻率发生变化，这种物理现象称之为半导体的压阻效应。
一般半导体应变采用N型单晶硅为传感器的弹性元件，在它上面直接蒸镀扩散出多个半导体电阻应变薄膜（扩散出敏感栅）组成电桥。
在压力（压强）作用下弹性元件产生应力，半导体电阻应变薄膜的电阻率产生很大变化，引起电阻的变化，经电桥转换成电压输出，则其输出电压的变化反映了所受到的压力变化。
图10—1为压阻式压力传感器压力测量实验原理图。
图10—1 压阻式压力传感器压力测量实验原理三、需用器件与单元：机头静态位移安装架、压阻式压力传感器、传感器输入插座、引压胶管、铜三通、手捏气泵、压力表；主板中的F／V表、+4V直流电源、压阻输出口、差动放大器。
四、实验步骤：1、将压阻式压力传感器安装在机头静态位移安装架上，并连接好引压胶管、压力表和手捏气泵等。
如图10—2所示，并松开手捏气泵的单向阀。
2、在主板上按图10—3接线（注意：压阻的电源端VS与输出端Vo不能接错），将F／V表量程切换开关切到2V档。
检查接线无误后合上实验箱主电源开关，并将差动放大器的拨动开关拨到“开”位置。
将差动放大器的增益电位器按顺时针方向轻轻转到底后再逆向回转半圈，调节调零电位器，使电压表显示电压为零。
3、锁紧手捏气泵的单向阀，仔细地反复手捏(注意：用力不要过大) 气泵并同时观察压力表，压力上升到3Kpa左右时调节差动放大器的调零电位器，使电压表显示为相应的0.3V左右。
再仔细地反复手捏气泵压力上升到19Kpa左右时调节差动放大器的增益电位器，使电压表相应显示1.9V左右。
图10—2 压阻式压力传感器测压实验安装图图10—3 压阻式压力传感器测压实验接线图4、仔细地慢悠悠松开手捏气泵的单向阀，使压力慢慢下降到3Kpa时锁紧气泵的单向阀，调节差动放大器的调零电位器，使电压表显示为相应的0.300V。
总结压阻式压力传感器的一般检测方法压阻式压力传感器是一种常用的测量压力的传感器，其原理是基于材料的压阻效应。
为了确保传感器的准确性和稳定性，需要进行一般的检测方法。
以下是总结的一般检测方法：1. 外观检查：首先，对压力传感器进行外观检查，包括检查传感器外壳是否完整、有无损坏，是否有明显的划痕或变形等。
确保传感器外观正常可靠。
2. 线路连接检查：检查传感器的电气连接，包括检查传感器与接收器之间的线路连接是否正确牢固，检查所有电连接器是否无松动或断裂。
确保传感器与电路之间的连接良好。
3. 零点检测：通过此检测方法，测量压力传感器在无压力状态下的输出信号。
将传感器暴露在零压条件下，记录输出信号。
正常情况下，压力传感器在无力作用时应输出稳定的零信号。
4. 线性度检测：线性度是指压力传感器输出与输入压力之间的直线关系。
可通过在一定范围内施加等间隔的压力，记录传感器的输出信号。
然后，根据斜率和截距计算其线性关系。
理想情况下，传感器应该有良好的线性关系。
5. 灵敏度检测：灵敏度是指压力传感器输出信号与输入压力变化之间的关系。
可以通过在不同压力范围内改变输入压力，并记录传感器的输出信号，计算出输出信号相对于输入信号的变化量。
传感器的灵敏度应保持稳定并与规格相符。
6. 温度特性检测：压力传感器的温度特性直接影响其测量的准确性。
进行温度特性检测时，将传感器暴露在不同的温度环境下，并记录传感器的输出信号。
比较传感器在不同温度下的输出，确保传感器对温度的响应在规格范围内。
总之，以上是总结的压阻式压力传感器的一般检测方法，通过这些方法可以确保传感器的质量和性能符合要求，提供可靠准确的压力测量结果。
传感器原理及检测技术传感器技术是测量技术、半导体技术、计算机技术、信息处理技术、微电⼦学、光学、声学、精密机械、仿⽣学和材料科学等众多学科相互交叉的综合性和⾼新技术密集型前沿技术之⼀，是现代新技术⾰命和信息社会的重要基础，是⾃动检测和⾃动控制技术不可缺少的重要组成部分。
⽬前，传感器技术已成为我国国民经济不可或缺的⽀柱产业的⼀部分。
传感器在⼯业部门的应⽤普及率⼰被国际社会作为衡量⼀个国家智能化、数字化、⽹络化的重要标志。
传感器技术是新技术⾰命和信息社会的重要技术基础，是现代科技的开路先锋，也是当代科学技术发展的⼀个重要标志，它与通信技术、计算机技术构成信息产业的三⼤⽀柱之⼀。
如果说计算机是⼈类⼤脑的扩展，那么传感器就是⼈类五官的延伸，当集成电路、计算机技术飞速发展时，⼈们才逐步认识信息摄取装置——传感器没有跟上信息技术的发展⽽惊呼“⼤脑发达、五官不灵”。
从⼋⼗年代起，逐步在世界范围内掀起了⼀股“传感器热”。
美国早在80年代就声称世界已进⼊传感器时代，⽇本则把传感器技术列为⼗⼤技术之创⽴。
⽇本⼯商界⼈⼠声称“⽀配了传感器技术就能够⽀配新时代”。
世界技术发达国家对开发传感器技术部⼗分重视。
美、⽇、英、法、德和独联体等国都把传感器技术列为国家重点开发关键技术之⼀。
美国国家长期安全和经济繁荣⾄关重要的22项技术中有６项与传感器信息处理技术直接相关。
关于保护美国武器系统质量优势⾄关重要的关键技术，其中８项为⽆源传感器。
美国空军2000年举出15项有助于提⾼21世纪空军能⼒关键技术，传感器技术名列第⼆。
⽇本对开发和利⽤传感器技术相当重视并列为国家重点发展６⼤核⼼技术之⼀。
⽇本科学技术厅制定的90年代重点科研项⽬中有70个重点课题，其中有18项是与传感器技术密切相关。
美国早在80年代初就成⽴了国家技术⼩组（BTG），帮助政府组织和领导各⼤公司与国家企事业部门的传感器技术开发⼯作。
美国国防部将传感器技术视为今年20项关键技术之⼀，⽇本把传感器技术与计算机、通信、激光半导体、超导并列为６⼤核⼼枝术，德国视军⽤传感器为优先发展技术，英、法等国对传感器的开发投资逐年升级，原苏联军事航天计划中的第五条列有传感器技术。
力传感器原理实验
在力传感器原理实验中，我们使用一种称为导电性薄膜的材料。
该材料在施加力的作用下，会发生电阻变化。
实验中，我们将导电性薄膜固定在一个支撑平台上，并将其与电路连接。
首先，我们需要校准力传感器，在实验开始前先测量材料的初始电阻。
在不施加任何力的情况下，我们测量导电性薄膜的电阻值，并记录下来。
接下来，我们开始施加力量。
可以使用不同的方式，如手指压力、重物压力等。
在施加力的过程中，我们需要逐步增加力量，并测量导电性薄膜的电阻值。
记录下每次增加力量时的电阻值。
在实验过程中，我们可以观察到当施加越大的力量时，导电性薄膜的电阻值越小。
这是因为施加的力量会使导电性薄膜微微变形，导致导电性薄膜上导电材料的排列更加紧密，电流更容易通过，从而导致电阻值的降低。
通过测量不同力量下的电阻值，我们可以建立一条电阻-力量
的线性关系曲线。
这条曲线可以被用来推断未知力量对应的电阻值，从而实现力量的测量。
在实验结束后，我们可以绘制出电阻-力量的曲线，并使用该
曲线来进行力量的测量。
这对于需要实时监测力量的许多应用非常重要，如机器人手臂控制、工业自动化等。
压力传感器检测方法压力传感器是一种常用的压力仪表，在多个行业中都有一定的应用。
用户在使用压力传感器的时候确定如何检测压力传感器显得十分重要，检测压力传感器根据目的不同，检测的项目也不一样，当然检测的方法也就会有区别。
今天主要来为大家介绍一下压力传感器常用的3种检测方法，希望可以帮助到大家。
1、加压检测，检单的方法是：给传感器供电，用嘴吹压力传感器的导气孔，用万用表的电压档检测传感器输出端的电压变化。
如果压力传感器的相对灵敏度很大，这个变化量会明显。
如果丝毫没有变化，就需要改用气压源施加压力。
通过以上方法，基本可以检测一个传感器的状况。
如果需要准确的检测，就需要用标准的压力源，给传感器压力，按照压力的大小和输出信号的变化量，对传感器进行校准。
并在条件许可的情况下，进行相关参数的温度检测。
2、零点的检测，用万用表的电压档，检测在没有施加压力的条件下，传感器的零点输出。
这个输出一般为mV级的电压，如果超出了传感器的技术指标，就说明传感器的零点偏差超范围。
3、桥路的检测，主要检测传感器的电路是否正确，一般是惠斯通全桥电路，利用万用表的欧姆档，量输入端之间的阻抗、以及输出端之间的阻抗，这两个阻抗就是压力传感器的输入、输出阻抗。
如果阻抗是无穷大，桥路就是断开的，说明传感器有问题或者引脚的定义没有判断正确。
用万用表检测压力传感器只能进行简单的检测，检测结果也只供参考。
大致可以进行三项检测，桥路的检测，主要检测传感器的电路是否正确，一般是惠斯通全桥电路，利用万用表的欧姆档，量输入端之间的阻抗、以及输出端之间的阻抗，这两个阻抗就是压力传感器的输入、输出阻抗。
如果阻抗是无穷大，桥路就是断开的，说明传感器有问题或者引脚的定义没有判断正确。
零点的检测，用万用表的电压档，检测在没有施加压力的条件下，传感器的零点输出。
这个输出一般为mV级的电压，如果超出了传感器的技术指标，就说明传感器的零点偏差超范围。
加压检测，检单的方法是：给传感器供电，用嘴吹压力传感器的导气孔，用万用表的电压档检测传感器输出端的电压变化。
说明应变式压力和力传感器的基本原理
应变式压力传感器是一种基于材料的应变效应来测量压力的装置。
其基本原理是根据压力的作用，使传感器内的感应元件（通常为金属片、铂阻、半导体晶体等）产生变形，通过测量这种变形来确定压力的大小。
具体原理如下：
1. 压力作用下的应变效应：当外力作用在物体上时，物体会发生应变，即形状和尺寸发生变化。
应变分为压缩应变和拉伸应变两种，其大小与施加在物体上的压力成正比。
2. 应变测量：应变式压力传感器内部通常有一个弹性敏感元件，例如弹性金属片或细丝。
当外力施加在传感器上时，敏感元件会发生弹性变形，形成压缩或拉伸的应变。
3. 应变电桥：应变式压力传感器通常采用应变电桥来测量应变的大小。
应变电桥是由多个电阻组成的电路，其中包括一个感应元件和额外的参考电阻。
当感应元件发生应变时，感应元件上的电阻值也会发生变化，从而引起电桥电路的不平衡。
4. 输出信号：当应变电桥发生不平衡时，输出信号将产生。
这个不平衡信号可以是电流或电压变化，其大小与应变量呈线性关系。
通过测量不平衡信号的大小，可以确定外加压力的值。
5. 校准和放大：为了提高传感器的灵敏度和精度，通常需要对传感器进行校准和放大。
校准过程将不平衡信号与已知压力值进行比较，以建立压力与信号之间的关系。
放大器可以将传感
器输出信号放大到可测范围内，以便进行后续处理或显示。
综上所述，应变式压力传感器通过测量感应元件的应变量来间接测量压力的大小。
根据感应元件的不同材料和结构，可以设计出不同类型的应变式压力传感器，如压电式、电阻应变式、半导体式等。
力敏传感器测量原理力敏传感器是一种用于测量压力或拉力的设备，其测量原理基于压阻效应。
当外力施加在敏感器上时，敏感元件内部的电阻值会发生变化，这个电阻值的变化可用于计算所施加的压力或拉力的大小。
力敏传感器通常由一个压阻片、一个弹簧、一个机械底座、一个电缆和连接器组成。
压阻片是敏感元件，它是由一个薄层的导电材料制成的，如硅、钨、销锌铝等。
当施加压力或拉力时，压阻片内的导电材料会发生微小的变形，导致阻值发生变化。
弹簧将敏感元件和测试对象联系在一起，它可以根据所施加的压力或拉力的大小而发生压缩或拉伸。
机械底座负责支撑传感器和测试对象，同时保持传感器的稳定性。
电缆和连接器将传感器和信号采集设备连接在一起，将压阻片内的变化转化为电信号输出。
使用力敏传感器进行测量时，需要将传感器放置在所需要测量的物体上。
当外力作用于该物体时，弹簧将传感器压缩或拉伸，此时压阻片的电阻值发生变化，电信号随之发生变化。
这个变化的大小可以通过信号采集设备进行读取和分析，从而计算出外力的大小。
力敏传感器有许多应用领域，例如：在机械制造业中，它们被用于测量机械零件的弹性变形和应力；在医学领域中，它们被用于测量骨骼和肌肉组织的应力和压力；在汽车行业中，它们被用于测量刹车系统的压力和转向系统的力量；在建筑领域中，它们被用于测量桥梁和建筑物的载荷。
力敏传感器是一种精密的测量设备，可以准确地测量所施加的压力或拉力的大小，其测量原理基于压阻效应。
通过使用力敏传感器，我们可以更好地了解物体的应力或压力的性质，有助于提高生产效率和产品质量。
除了测量原理，力敏传感器还有许多其他的重要参数需要考虑。
其中最重要的是灵敏度和线性度。
灵敏度是指传感器输出的电信号与施加在传感器上的外力之间的关系。
换句话说，灵敏度越高，传感器输出的电信号就会更精确地反映所施加的外力的大小。
灵敏度可以通过外力与电信号之间的比值来计算。
一个100牛顿的力敏传感器，当施加10牛顿的力时，其输出电信号为1伏特，则其灵敏度为10伏特/牛顿。
《传感器与检测技术》课程标准一、课程概述1.基本信息课程名称：《传感器与检测技术》课程类型：理论+实践课程总学时：课程总计64学时，其中一理论课时54,机动+实践课时10。
标准适用专业：本标准适用于机电一体化与制造专科专业。
2.课程定位《传感器与检测技术》课程是机电一体化与制造专业的一门专业核心技能课程；本课程的任务是要教会学生了解和熟悉常用工业传感器及检测方法的基本知识，能够使用合理的传感器实施可靠的检测方案，培养解决生产实际问题的基本技能。
本课程适用于机电一体化、机械制造以及自动化等专业3年制高职学生，课程应在学完电工和电子学等课程后开设，并为后续专业课程的学习和从事专业相关工作打下基础。
二、课程目标（一）总体目标通过《传感器与检测技术》课程的学习，使学生掌握基本工业常用传感器的基本知识、基本理论，初步具备运用传感器设计简单检测系统的能力，并获得运用所学知识解决生产实际问题的基本技能。
（二）分项目标通过《传感器与检测技术》课程的学习，应达到以下培养目标：1.知识目标①学习常用检测量以及相应传感器的基本原理和使用方法等知识；②掌握常用检测系统的基本设计方法；3.技能目标①具备搜集和查阅传感器与检测技术国家标准和有关资料的能力；②具备进行简单检测系统设计和确定相应传感器性能指标的技能；③初步具备简单检测系统的搭建和基本调试手段；4.方法目标①通过常用物理量检测方法在日常生活中的自动化运用实例激发学习兴趣；②通过Flash等丰富多彩的课堂呈现手段加深学生对检测方法认识。
5.素质目标①通过本课程，使学生认识到传感器对于自动化和智能化的产业应用所发挥的作用,增加通过不同手段解决问题的思路，开阔学生的眼界和视野。
②使学生认识到我国有关行业和世界发达国家的巨大差距，增强学生的竞争意识和努力学习的自觉性。
说明：机动课时可安排有关和语言的基本课时，以及有关试验安排, 共计IO个课时。
四、教学设计1.考核方式说明：（I）有些课程可能只进行两种考核中的一种考核，则另外一项考核权重为O即可。
压力传感器测试标准
压力传感器是一种用于测量压力的装置，广泛应用于工业控制、汽车制造、医疗设备等领域。
为了确保压力传感器的准确性和可靠性，需要进行严格的测试。
本文将介绍压力传感器测试的标准和方法，以确保产品质量和性能。
首先，压力传感器的静态性能测试是非常重要的。
这包括零点漂移、灵敏度、线性度等指标的测试。
零点漂移是指在零压力条件下传感器输出的变化，灵敏度是指单位压力变化引起的输出变化，而线性度则是指传感器输出与压力输入之间的线性关系。
这些指标的测试可以通过标准的测试设备和方法进行，如使用标准气压源和数字压力表进行比对测试。
其次，动态性能测试也是必不可少的。
压力传感器在实际使用中会受到各种动态压力的影响，因此需要测试其在动态压力下的响应速度、频率响应等指标。
这可以通过模拟不同频率和幅值的压力信号进行测试，以验证传感器的动态性能是否符合要求。
此外，环境适应性测试也是非常重要的。
压力传感器在不同的环境条件下可能会出现性能波动，因此需要进行温度、湿度、震动等环境适应性测试。
这可以通过将传感器放置在不同的环境条件下进行测试，以验证其在各种环境条件下的可靠性和稳定性。
最后，还需要进行耐久性测试。
压力传感器在长时间使用中可能会出现性能衰减或故障，因此需要进行长时间的稳定性测试，以验证其在长期使用中的可靠性和稳定性。
总之，压力传感器的测试标准包括静态性能测试、动态性能测试、环境适应性测试和耐久性测试。
通过严格按照这些标准进行测试，可以确保压力传感器的质量和性能达到要求，从而满足各种应用场景的需求。
实验二压阻式压力传感器的压力测量实验一、实验目的：了解扩散硅压阻式压力传感器测量压力的原理和方法。
二、基本原理：扩散硅压阻式压力传感器在单晶硅的基片上扩散出P型或N型电阻条，接成电桥。
在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压力变化。
图一压阻式压力传感器压力测量实验三、需用器件与单元：主机箱、压阻式压力传感器、压力传感器实验模板、引压胶管。
四、实验步骤：1、将压力传感器安装在实验模板的支架上，根据图二连接管路和电路（主机箱内的气源部分，压缩泵、贮气箱、流量计已接好）。
引压胶管一端插入主机箱面板上气源的快速接口中（注意管子拆卸时请用双指按住气源快速接口边缘往内压，则可轻松拉出），另一端口与压力传感器相连。
压力传感器引线为4芯线： 1端接地线，2端为U0＋，3端接＋4V电源， 4端为Uo－，接线见图9-2。
2、实验模板上R W2用于调节放大器零位，RW1调节放大器增益。
按图9-2将实验模板的放大器输出V02接到主机箱(电压表)的Vin插孔，将主机箱中的显示选择开关拨到2V档，合上主机箱电源开关，RW1旋到满度的1／3位置(即逆时针旋到底再顺时针旋2圈)，仔细调节RW2使主机箱电压表显示为零。
3、输入气压，压力上升到4K pa左右时调节调节R w2（低限调节），，使电压表显示为相应的0.4V左右。
再仔细地反复调节旋钮使压力上升到19Kpa左右时调节差动放大器的增益电位器Rw1（高限调节），使电压表相应显示1.9V左右。
4、再使压力慢慢下降到4K pa，调节差动放大器的调零电位器，使电压表显示为相应的0.400V。
