压力传感器的基本特性测量及电子秤的设计

基于STM32F1单片机的电子秤的设计1.本文概述随着技术的进步和电子技术的普及，电子秤已成为日常生活和工业生产中不可或缺的工具。

与传统的机械秤相比，电子秤具有更高的测量精度、更强的功能性和更广泛的应用范围。

本文旨在设计一种基于STM32F1单片机的电子秤。

该设计不仅专注于电子秤的称重和单位转换等基本功能，而且通过使用STM32F1微控制器，赋予电子秤更智能的功能，如数据存储、传输和用户界面交互。

文章首先介绍了STM32F1单片机的特点和适用性，然后详细阐述了电子秤的设计原理、硬件选择和软件实现。

本文还包括对系统的测试结果和分析，以验证设计的有效性和可靠性。

通过本文的研究和设计，有望为电子秤领域提供一种创新实用的解决方案。

2.系统设计原则在这种电子秤的设计中，STM32F1微控制器作为核心控制器，其重要性体现在以下几个方面：处理能力：STM32F1系列微控制器基于ARM CortexM3内核，具有强大的处理能力和高效的能耗比。

其最大工作频率可达72MHz，足以处理电子秤所需的复杂计算和数据传输任务。

集成：该系列微控制器集成了丰富的外围接口，如ADC（模数转换器）、UART（通用异步收发器）、I2C（集成电路总线）等。

这些接口对电子秤的设计至关重要。

稳定性和可靠性：STM32F1微控制器具有优异的抗干扰能力和稳定性，适用于工业应用，确保了电子秤在复杂环境中的准确性和可靠性。

电子秤的核心部件是传感器，用于将物体的重量转换为电信号。

在该设计中，选择了压力传感器作为主要测量元件。

传感器的工作原理是基于弹性变形。

当物体受到压力时，传感器内部的电阻应变计变形，从而改变电阻值并通过惠斯通电桥将其转换为电压信号。

信号放大和滤波：传感器输出的模拟信号通常较弱，需要通过信号放大器进行放大。

为了提高信号质量，设计了滤波电路来去除噪声，保证信号的准确性。

模数转换：通过STM32F1微控制器内置的ADC将放大后的模拟信号转换为数字信号，使微控制器易于处理和计算。

电阻应变片压力传感器实验报告电阻应变式传感器&压力传感器实验报告电阻应变式传感器&压力传感器——实验报告院系：管理学院姓名：胡阳学号：PB12214074电阻应变式传感器实验内容1、自己设法确认各传感器的受力是拉伸还是压缩力，并用图示说明。

2、利用所提供的元件连接单臂电桥，桥电压由万用表给出，记下零点电压。

3、依次增加砝码，测量单臂电桥的m~U定标曲线。

有了定标曲线后，就作成了一台简易的电子秤。

提示：电子秤的量程约2公斤，请勿加载过重的物体，以免损坏应变片。

4、测量待测物体的质量。

5、连接全桥电路，重复1~3步。

6、比较电路的灵敏度。

7、实验总结数据处理:1.单臂，全桥的定标线（一）单臂电桥-52.6-52.7U/mV-52.9-53.0-53.1-53.20100200300400500m/gLinear Regression for Data1_B:Y = A + B * XParameter Value Error------------------------------------------------------------A -53.17155 0.00501B 0.00107 1.65553E-5------------------------------------------------------------ R SD N P------------------------------------------------------------ 0.99952 0.00692 6 0.0001（二）全桥：0.0530.0520.051U/V0.0490.0480100200300400500600m/gLinear Regression for Data1_B:Y = A + B * XParameter Value Error------------------------------------------------------------A 0.05271 2.06453E-5B -7.33992E-6 5.71108E-8------------------------------------------------------------R SD N P-------------------------------------------------------------0.99985 3.02908E-5 7 0.0001------------------------------------------------------------2、待测物体质量，比较两种电路灵敏度：单臂电桥：U= -53.17155 +0.00107 * m ; 待测物体电压：-52.57mV代入式子求得待测物体质量：m=562.20g全桥电路：U=0.05271 +（-7.33992E-6）* m；待测物体电压：0.0493V代入式子求得待测物体质量：m=464.58g单臂电桥S1=0.00107（mV/g）全桥电路S2=0.00734（mV/g）可知S3S2S1，即全桥电路的灵敏度高，单臂电桥的灵敏度低。

一种基于STC89C52单片机的便携式电子秤设计电子秤在日常生活中广泛应用，尤其在超市、货运、厨房等场景中起到了不可或缺的作用。

本文将介绍一种基于STC89C52单片机的便携式电子秤设计，以满足人们对便携、精确、易用的电子秤的需求。

1. 简介电子秤是一种利用传感器测量物体重量的设备。

传统的机械秤存在读数不准确、不易携带等问题，而基于单片机的电子秤则具备了更高的精确度和便携性。

2. 设计原理该电子秤的设计原理是利用压力传感器测量物体受力变化，然后将受力信号通过模拟电路转换为电压信号，再由单片机进行模拟数字转换（ADC）并进行计算，最终得出物体的重量。

3. 硬件设计3.1 单片机选择本设计采用STC89C52单片机作为主控芯片，其具备高性能、低功耗的优势，并且具备8位数据总线、32KB的闪存等特点，非常适用于小型应用。

3.2 传感器选择为了实现高精度的重量测量，我们选用了一款高精度的压力传感器。

该传感器具备良好的线性度和稳定性，能够准确地测量重量变化。

3.3 电路设计电路设计包括模拟电路和数字电路两部分。

模拟电路将传感器输出的模拟信号转换为电压信号，再经过条件放大后输入到单片机的模拟转换电路。

数字电路主要由单片机、LCD显示屏和按键等组成，实现数据处理和人机交互功能。

4. 软件设计4.1 硬件初始化在软件设计中，首先需要对硬件进行初始化设置。

通过配置单片机的GPIO口、中断、计时器等功能来实现对各个硬件模块的控制。

4.2 模拟转换和数据处理通过单片机提供的模拟数字转换（ADC）功能，将模拟电压信号转换为数字信号。

然后，通过数据处理算法对数字信号进行滤波和校准，得出准确的重量数据。

4.3 显示和人机交互使用LCD显示屏来展示测量结果，并增加按键功能，方便用户进行重量锁定、切换单位等操作。

同时，还可以通过串口通信将数据传输到其他设备。

5. 功能拓展在基本功能实现的基础上，可以对电子秤进行一些功能扩展。

例如，增加存储功能，记录每次测量的重量数据；增加串口通信功能，方便与其他设备进行数据交互；增加温湿度传感器等，实现多功能集成。

电子秤电路设计电子秤是现代社会中广泛应用的一种衡量物品重量的设备，它具有高精度、稳定性强、易于读数等优点。

电子秤的核心部件是压电式传感器，传感器通过受力形变产生电信号，再经过信号处理器处理并转化为显示重量的数字。

因此，电子秤电路设计中压电式传感器与信号处理器是核心考虑因素。

一、压电式传感器的电路设计压电式传感器是通过物理变化产生电压信号，进而检测物体重量的设备。

根据工作原理，压电式传感器可分为电荷式和压力式两种。

电荷式传感器通过物理变化产生电荷，进而产生电压信号。

压力式传感器则是通过物理体积变化，产生电信号。

以下仅讨论压力式传感器的电路设计。

1.电路原理压力传感器主要由桥式电路、信号放大电路和滤波电路三部分组成。

（1）桥式电路：桥式电路分为有源桥式电路和无源桥式电路。

目前多采用无源桥式电路，因为它不需要外部电源，便于实现多点测量等多台组合共同测量。

（2）信号放大电路：传感器产生的电信号相当小，需通过信号放大器放大后才能有效的进行传输和处理。

（3）滤波电路：滤波器用于去除杂波、信号噪声等，保证电路稳定性和准确性。

常用的滤波器有低通滤波器和带通滤波器等。

2.电路参数（1）灵敏度：传感器允许工作范围内，重量变化所引起的电路输出变化量，常用的单位是mv/kg，kg/mv。

（2）非线性度：指传感器输出与实际值之间的误差，一般用±%来表示。

（3）零点漂移：指在重量不变的情况下，电路输出随时间漂移的程度，常用的单位是mV/h或%FS/h。

（4）灵敏度温漂：指在温度变化的情况下，灵敏度相对变化的情况，常用的单位是%RS/℃。

二、信号处理器的电路设计信号处理器是将传感器输出的电信号传输和处理的部分，主要问题是如何提高信号精度和稳定性。

1.放大电路设计放大电路是放大传感器输出信号的重要组成部分，合理的设计可以使信号精度和信噪比大大提高。

在放大电路中，需要考虑的几个问题：（1）增益大小：增益大小是决定信号放大倍数的关键因素，合理选择增益大小可以使信号精确到小数点后几位。

电子称的测量原理电子称是一种常见的测量工具，广泛应用于生活和工业环境中。

它通过测量物体的重量来确定其质量。

在电子称的测量原理中，涉及到了压力传感器、电路和数字显示器等组件。

一、压力传感器电子称中最关键的组件是压力传感器，它用于感知物体的重量。

压力传感器通常采用两种常见的工作原理：电阻式和电容式。

1. 电阻式压力传感器电阻式压力传感器基于电阻变化的原理来测量物体的重量。

它通常包含一个薄膜电阻器或应变片。

当受力施加在薄膜电阻器或应变片上时，其几何形状发生微小变化，从而导致电阻值的改变。

通过测量电阻的变化，可以确定物体的重量。

2. 电容式压力传感器电容式压力传感器则是基于电容变化的原理来测量物体的重量。

它通常由两个平行的电极组成，当物体施加压力时，会改变这两个电极之间的间距。

由于电容与电极之间的距离成反比关系，通过测量电容的变化，可以推导出物体的重量。

二、电路和数字显示器压力传感器将物体的重量转化为电信号，然后通过电路进行处理和放大。

经过处理后的信号会被送到数字显示器上，以便用户能够直观地读取物体的重量。

电子秤使用的电路通常包括放大电路、滤波电路和模数转换电路。

放大电路用于放大和稳定来自压力传感器的微弱信号，以提高测量的精度和灵敏度。

滤波电路用于去除干扰信号，确保测量结果的准确性。

模数转换电路则将模拟信号转换为数字信号，以便数字显示器能够准确显示物体的重量。

三、测量原理的应用电子称广泛应用于各个领域，包括家庭、商业和工业等。

在家庭中，电子称被用于测量食物的重量、婴儿的体重等。

在商业场所，电子称用于计量货物的重量，例如超市商品的称重。

在工业领域，电子称则更常用于工业生产过程中的物料计量。

总结：电子称的测量原理基于压力传感器、电路和数字显示器等组件的配合工作。

压力传感器负责感知物体的重量，电路用于处理信号，并将结果传输到数字显示器上。

电子秤的应用范围广泛，从家庭到商业再到工业领域都有其用武之地。

通过了解电子称的测量原理，我们能更好地理解和应用电子称这一常见的测量工具。

电子秤的设计
电子秤的设计主要包括以下几个方面：
1. 传感器：电子秤的传感器是最关键的部分，用于将物体施加的重力转化为电信号，从而进行称重。

常见的传感器有电阻应变传感器、压力传感器和负荷细胞等。

2. 处理器：电子秤的处理器主要用于处理传感器输出的电信号，并将其转化为数字信号。

处理器的性能直接影响到电子秤的精度和速度。

3. 显示器：电子秤的显示器用于显示称量结果，一般采用数码显示或液晶显示。

4. 键盘：电子秤的键盘用于设置以及操作和调整各种功能参数。

5. 外壳：电子秤的外壳应具备良好的防灰尘、防水性能和耐用性，在外观设计上也要注意美观和实用性。

6. 电源：电子秤通常使用直流电源或充电电池供电，在设计上需要考虑电源的稳定性和电池寿命。

除此之外，还需要考虑到电子秤的精度、负载能力、防抖动设计、自动校准等功能的设计。

整个电子秤的设计要综合考虑这些方面，以实现精准、可靠的称重效果。

电子秤的设计报告学号：1605111班级：测控111姓名：绪论手提电子秤具有称重精确度高，简单实用，携带方便成成本低，制作简单，测量准确，分辨率高，不易损坏和价格便宜等优点。

是家庭购物使用的首选。

其电路构成主要有测量电路，差动放大电路，A/D转换，显示电路。

其中测量电路中最主要的元器件就是电阻应变式传感器。

电阻应变式传感器是传感器中应用最多的一种，广泛应用于电子秤以及各种新型结构的测量装置。

而差动放大电路的作用就是把传感器输出的微弱的模拟信号进行一定倍数的放大，以满足A/D 转换器对输入信号电平的要求。

A/D转换的作用是把模拟信号转变成数字信号，进行模数转换，然后把数字信号输送到显示电路中去，最后由显示电路显示出测量结果。

一、课题任务与要求1.设计题目：便携式电子秤的设计报告2.任务与要求：1）设计一个LED数码显示的便携式电子称。

2）采用电阻应变式传感器。

3）称重范围0~1.999KG。

二、系统概述1.方案比较：1）设计方案一①.系统框图：②. 系统设计思路、工作原理压力传感器实现压电转换，将压力转换为电信号。

经过高精度差动放大器放大后。

输入给模数转换器，转化为数字信号，由该数字信号控制编码器的编码，从而控制数码管显示。

③该设计的优劣：a.优点：每个模块的功能单一，且没有复杂的编程问题。

在整个系统进行调试时，可以比较方便的对每个模块进行测试，能够迅速找到出现问题的模块。

比较容易制作。

b.缺点：使用的芯片较多，信号的噪声较大，且数码管与编码器的电路比较繁杂，在实际焊接中容易出现问题。

2）设计方案二①.系统框图：②. 系统设计思路、工作原理：压力传感器实现压电转换，将压力转换为电信号。

经过高精度差动放大器放大后。

输入给模数转换器，从而控制数码管显示。

③该设计的优劣：a.优点：每个模块的功能单一，且没有复杂的编程问题。

在整个系统进行调试时，可以比较方便的对每个模块进行测试，能够迅速找到出现问题的模块。

电子秤压力传感器原理电子秤压力传感器是一种常见的测量质量的装置，用于测量被称之物体的重量。

它主要由悬臂梁结构和应变电阻组成。

当物体施加在秤盘上时，会在悬臂梁上产生弯曲变形，从而改变悬臂梁上的应变电阻值。

通过测量应变电阻值的变化，可以确定被称之物体的重量。

悬臂梁是电子秤压力传感器的核心组件之一。

它通常由金属材料制成，如铝或钢。

悬臂梁的一端固定在秤盘上，另一端与应变电阻相连。

当物体施加在秤盘上时，悬臂梁会产生弯曲变形，这是由物体的重力引起的。

变形程度与物体的重量成正比。

为了测量变形程度，通常在悬臂梁上安装了一个应变电阻。

应变电阻是一种电阻，它的电阻值会随应变量的改变而产生变化。

这种电阻的工作原理基于金属在受力或应变作用下自身电阻值的变化。

当悬臂梁上产生弯曲变形时，应变电阻也会发生变化。

这种变化可以通过电路测量方法进行检测。

为了测量应变电阻的变化，通常将其组装在一个电桥电路中。

电桥电路通常包含四个应变电阻，其中两个位于悬臂梁的上表面，另外两个位于下表面。

这种安装方式可以有效地测量应变电阻的变化。

当悬臂梁上产生弯曲变形时，上表面的应变电阻会变大，而下表面的应变电阻则会变小。

这种变化会导致电桥电路中电阻值的不平衡，进而产生一个电压信号。

测量电压信号时，通常会引入一个称重传感器。

称重传感器接收电桥电路中的电压信号，并将其转化为与被称重物体的质量相对应的电信号。

这种转化是通过电子电路中的ADC（模拟-数字转换器）完成的。

ADC将电压信号转化为数字信号，然后通过处理算法，可以得到被称重物体的质量。

总体而言，电子秤压力传感器通过悬臂梁和应变电阻的结合实现了被称重物体质量的测量。

悬臂梁的弯曲变形会导致应变电阻的变化，电桥电路中的电压信号随之改变。

通过引入一个称重传感器和ADC，可以将电压信号转化为数字信号，并进行质量计算。

这种原理是电子秤功能实现的关键。

电子秤的传感器原理电子秤的传感器原理是利用压力传感器实现重量测量。

压力传感器是一种可以感知外力并产生电信号的装置，它可以将物体施加在其上的压力转化成电信号输出。

常见的电子秤传感器主要包括应变式传感器（strain gauge sensor）和电容式传感器（capacitive sensor）两种。

首先，我们来看应变式传感器的工作原理。

应变式传感器是最常用的电子秤传感器，它利用物体受力后产生的应变效应来测量重量。

应变式传感器一般由弹性金属片和应变电阻组成。

当物体施加在传感器上时，弹性金属片会因受力而产生微小的变形，这种变形称为应变。

应变会引起应变电阻的变化，应变电阻的变化与应变成正比。

应变电阻通常采用应变片（strain gauge）制作，应变片是一种细而薄的金属片，其导电性会随应变而发生变化。

应变片的电阻值随着应变的变化而改变，这样就可以通过测量电阻值的变化来确定物体所受的压力，从而得到物体的重量。

常见的测量方法是利用电桥测量电阻变化，其中应变片作为电桥的一个分支，当物体施加压力时，电桥的平衡状态会发生偏移，通过对电桥的电压变化进行测量就可以得到物体的重量。

其次，电容式传感器的工作原理是利用物体压力改变电容量来实现重量测量。

电容式传感器由两个带电的并行平板电极组成，当物体施加在电极上时，电容间的储存电荷会发生变化。

根据电容的计算公式，C = εA/d，电容C与电介质介电常数ε、电极面积A以及电极间距d有关。

当物体施加压力时，电极间的距离会改变，从而改变了电容值。

通常，电容式传感器会通过变换电容的值并转化为电信号输出，通过电路进行处理，最终得到物体的重量。

综上所述，电子秤的传感器原理主要是通过应变式传感器或电容式传感器来测量物体受力后产生的应变或电容变化，从而实现重量测量。

这些传感器通过将物体受力转化为电信号输出，并通过电路处理得到最终的测量结果。

电子秤传感器的精度和稳定性对于重量测量的准确性起着至关重要的作用。

[报告压力传感器设计与实现]压力传感器实验报告报告压力传感器设计与实现传感器设计与实现报告<论文>学生姓名学号专业题目教师——压力传感器设计电气自动化技术压力传感器设计刘艳伟PS压力传感器设计与实现——PS压力传感器摘要压力传感器是工业实践中最为常用的一种传感器，而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。

我们知道，晶体是各向异性的，非晶体是各向同性的。

某些晶体 蓬勃范文网:[报告压力传感器设计与实现]压力传感器实验报告)介质，当沿着一定方向受到机械力作用发生变形时，就产生了极化效应【1】；当机械力撤掉之后，又会重新回到不带电的状态，也就是受到压力的时候，某些晶体可能产生出电的效应，这就是所谓的极化效应。

科学家就是根据这个效应研制出了压电传感器。

压电效应是压电传感器的主要工作原理，压电传感器不能用于静态测量，因为经过外力作用后的电荷，只有在回路具有无限大的输入阻抗时才得到保存。

实际的情况不是这样的，所以这决定了压电传感器只能够测量动态的应力。

关键词：压力；结构；PS压力系统目录第 1 章绪论 (1)1.1背景 (1)1.2传感器的定义 (1)1.3传感器的分类 (1)1.4设计目的 (2)第2章原理分析 (3)2.1工作原理 (3)第3章实现过程 (4)3.1 电路图设计 (4)第四章结论 (5)参考文献： (6)第1 章绪论1.1背景压力传感器【2】中主要使用的压电材料包括有石英、酒石酸钾钠和磷酸二氢胺。

其中石英（二氧化硅）是一种天然晶体，压电效应就是在这种晶体中发现的，在一定的温度范围之内，压电性质一直存在，但温度超过这个范围之后，压电性质完全消失（这个高温就是所谓的“居里点”）。

由于随着应力的变化电场变化微小（也就说压电系数比较低），所以石英逐渐被其他的压电晶体所替代。

而酒石酸钾钠具有很大的压电灵敏度和压电系数，但是它只能在室温和湿度比较低的环境下才能够应用。

测控电路课程设计之电子秤的设计一、设计任务1、题目：电子秤的设计1．确定结构电子秤由传感器、传感器专用电源、信号放大系统、模数转换系统及显示器等五部分组成，其原理框图如指导书图4所示。

2．设计技术指标如下：1）量程为0～1.999Kg ，2）传感器可采用悬臂梁式的称重传感器（悬臂梁上贴有应变片）。

3） 显示电路采用213为A/D 转换电路、共阴级数码管。

2、设计任务1）选择传感器2）设计传感器测量电路：通常用电桥测量电路。

3）放大电路设计由于传感器测量范围是0～2Kg ，假定选择的某款传感器的灵敏度为1mV/V 、工作电压为10V ，那么其输出信号只有0-10mV 左右；而A/D 转换的输入应为0-1.999Kg ，当量为1mV/g ，因此要求放大倍数约为200倍，一般采用两级放大器。

另外，在电路设计过程，应考虑电路抗干扰环节、稳定性。

选择低失调电压、低漂移、高稳定、经济性的芯片。

最后，电路中还应有调零和调增益的环节，才能保证电子秤没有称重时显示零读数，称重时读数正确反映被秤重量。

4）模数转换及显示系统A/D 转换器可选择MC14433，也可另选。

4）供电电源：设计一个可满足本设计需求的电源。

二、设计方案1、电子秤的主要组成电子秤由传感器、传感器专用电源、信号放大系统、模数转换系统及显示器等五部分组成，其原理框图如图4所示。

图4电子秤组成框图传感器将被测物体的重量转换成电压信号输出，放大系统把来自传感器的微弱信号放大，放大后的信号经过模数转换把模拟数字量，数字量通过数字显示器显示重量。

2、方案的选用方案一：采用应变式电阻称重传感器，将被测物体的重量转换成电压信号输出，然后采用AD620差动电路放大器把来自传感器的微弱信号放大，然后将放大后的信号经过MC14433模数转换器转换成数字量，最后经过动态扫描将数字量通过数码管显示出来，显示出来的数字就是被测物体的重量。

方案二：设计以51系列单片机AT89S52为控制核心，实现电子秤的基本控制功能。

电子秤传感工作原理电子秤是一种广泛应用于商业和家庭的物品称重工具。

它使用了先进的传感技术来准确测量不同物体的重量。

本文将介绍电子秤的传感工作原理，并解释其中涉及的关键技术。

I. 传感器的作用电子秤中的传感器起着关键的作用，它们能够将物体的重量转变为电子信号，以便进行准确的测量。

常见的传感器类型包括压力传感器、应变传感器和力传感器等。

这些传感器能够根据物体对其施加的压力或变形量来产生相应的电信号。

II. 压力传感器的工作原理压力传感器是电子秤中应用最广泛的一种传感器。

它通常由薄膜电阻、应变片和弹簧等组成。

当物体放置在电子秤上时，物体的重量会通过弹簧传递给应变片，导致应变片发生微小的弯曲或拉伸。

这个微小的变形会导致薄膜电阻的变化，从而改变了电路的电阻值。

电子秤通过测量电阻值的变化来确定物体的重量。

III. 应变传感器的工作原理应变传感器是另一种常见的电子秤传感器。

它们通常由弹性材料制成，能够根据物体对其施加的力量而产生微小的变形。

这些变形会改变材料的电阻、电容或电感等特性，从而产生与物体重量成比例的电信号。

电子秤通过测量这些电信号来获取物体的准确重量。

IV. 力传感器的工作原理力传感器是一种专门用于测量物体受力的传感器。

在电子秤中，力传感器作为一种重要的组成部分，能够直接测量物体对其施加的压力或重力。

它们通常由弹簧或张力传感器构成，能够将物体的重量转化为相应的电信号，以供电子秤进行准确测量。

V. 电子秤的工作原理电子秤的工作原理可以归结为以下几个步骤：1. 信号采集：当物体放置在电子秤上时，传感器会根据物体施加的压力或重力产生相应的电信号。

2. 信号转换：电子秤通常会通过模数转换器将传感器产生的模拟电信号转换为数字信号，以便后续的处理和计算。

3. 信号处理：电子秤会进行一系列的信号处理操作，如滤波、放大和调零等，以保证测量结果的准确性和稳定性。

4. 数字显示：最后，电子秤会将经过处理的信号转化为数字显示，以便用户能够直观地看到物体的重量。

《传感器原理及应用》基于压力传感器的电子秤
设计实验报告
1.实验功能要求
压力传感器把压力信号转换为电信号，经放大器处理，通过HX711在数码管显示压力数据在数码管。

2.实验所用传感器原理
原理：
上下表面各有一个应变片，每个应变片内有两个压力电阻，四个电阻组成全桥式电路（提高测量精度）。

将应变片粘贴到受力的力敏型弹性元件上，当弹性元件受力产生变形时，应变片产生相应的应变，转化成电阻变化。

如右图所示电桥电路，力引起的电阻变化将转换为测量电路的电压变化，通过测量输出电压的数值，再通过换算即可得到所测量物体的重量。

3.实验电路
4.实验过程
将电子秤大致能划分为三大部分，数据采集模块、控制器模块和人机交互界面模块。

其中数据采集模块由压力传感器、信号的前级处理和A/D 转换部分组成。

转换后的数字信号送给控制器处理，由控制器完成对该数字量的处理，驱动显示模块完成人机间的信息交换。

此外添加了一个过载、欠量报警提示的特殊功能。

5.
6.如图2-1（上图为本系统的设计图）
为了方便程序调试和提高可靠性，程序设计采用自上而下、模块化、结构化的程序设计方法，把总的编程过程逐步细分，分解成一个个功能模块，每个功能模块相互独立，每个模块都能完成一个明确的任务，实现某
个具体的功能。

本设计按任务模块划分的程序主要有初始化程序、主程序，A/D转换子程序、显示子程序、键盘处理子程序。

文献综述摘要本设计系统以单片机P89LPC9408为控制核心，实现电子秤的基本控制功能。

在设计系统时，为了更好地采用模块化设计法，分步设计了各个单元功能模块。

系统的硬件部分包括最小系统部分、数据采集部分、人机交互界面和系统电源四大部分。

系统的软件部分应用单片机C语言进行编程，实现了该设计的全部控制功能。

该电子秤可以实现基本的称重功能（称重范围为0～1Kg，重量误差不大于0.5%），还具有超量程和欠量程的报警功能。

本系统设计结构简单，使用方便，功能齐全，精度高，具有一定的开发价值。

关键词单片机A/D转换数据处理1. 电子秤概述称重技术自古以来就被人们所重视，作为一种计量手段，广泛应用于工农业、科研、交通、内外贸易等各个领域，与人民的生活紧密相连。

电子秤是电子衡器中的一种，衡器是国家法定计量器具，是国计民生、国防建设、科学研究、内外贸易不可缺少的计量设备，衡器产品技术水平的高低，将直接影响各行各业的现代化水平和社会经济效益的提高。

因此，称重技术的研究和衡器工业的发展各国都非常重视。

我国电子衡器从最初的机电结合型发展到现在的全电子型和数字智能型。

我国电子衡器的技术装备和检测试验手段基本达到国际水平。

电子衡器制造技术及应用得到了新发展。

电子称重技术从静态称重向动态称重发展；计量方法从模拟测量向数字测量发展；测量特点从单参数测量向多参数测量发展，特别是对快速称重和动态称重的研究与应用。

电子秤属于电子衡器的一种，它的发展也遵循这一趋势。

随着时代科技的迅猛发展，微电子学和计算机等现代电子技术的成就给传统的电子测量与仪器带来了巨大的冲击和革命性的影响。

常规的测试仪器仪表和控制装置被更先进的智能仪器所取代，使得传统的电子测量仪器在远距离、功能、精度及自动化水平定方面发生了巨大变化，并相应的出现了各种各样的智能仪器控制系统，使得科学实验和应用工程的自动化程度得以显著提高。

做为重量测量仪器，智能电子秤在各行各业开始显现其测量准确，测量速度快，易于实时测量和监控的巨大优点，并开始逐渐取代传统型的机械杠杆测量称，成为测量领域的主流产品。

电子秤设计报告范文一、简介电子秤是通过电子传感器测量物体质量的一种设备。

随着科技的发展，电子秤取代了传统的机械秤，具有精确、方便、智能等特点。

本次设计旨在研究电子秤的工作原理、设计思路以及实际应用。

二、工作原理电子秤的工作原理主要是利用电子传感器测量物体受力的变化。

当物体放置在电子秤上时，物体的重力作用在电子传感器上产生变化，传感器输出的电信号经过放大、滤波等处理后转化为数字信号，根据这些信号计算出物体的质量，并在显示屏上显示出来。

三、设计思路1.电子传感器选择：我们采用了压力传感器作为电子秤的重要组成部分。

压力传感器能够准确地感知物体施加在其上面的力，是一种较为常见的传感器。

2. 单片机选择：我们选用了Atmega328P单片机作为主控芯片。

Atmega328P具有较强的处理能力和广泛的应用范围，能够满足电子秤的计算和控制需求。

3.显示模块：我们选择了数码管显示模块作为电子秤的显示装置。

数码管显示简单明了，便于用户观察。

4.电源电路：电子秤需要稳定的电源供电。

我们设计了一个直流稳压电源电路，保证电子秤的正常运行。

五、设计步骤1.搭建电子秤平台：设计一个结构稳定的平台，并安装压力传感器在其下方。

2.连接电路：将压力传感器与单片机连接，并接入电源电路和数码管显示模块。

3.编写程序：利用C语言编写单片机的程序，实现电子秤的各项功能，如AD转换、数据处理、结果显示等。

六、实际应用七、结论本次设计成功实现了一个简单的电子秤，通过压力传感器、单片机和数码管的协作，能够准确测量物体的质量。

电子秤的设计思路和步骤简单明了，且应用广泛，有良好的实际应用前景。

– 46– Ⅲ 基础物理实验图2-1 等截面梁结构示意图可编辑修改精选全文完整版实验2 压力传感器特性的研究压力传感器是利用应变电阻效应，将力学量转换成易于测量的电压量的器件。

压力传感器是最基本的传感器之一，主要用在各种电子秤、应力分析仪等仪器上。

传感器的种类很多，应用极为广泛。

根据要求精度和使用方式不同，可选用不同型号的压力传感器。

一、实验目的1. 了解压力传感器的工作原理。

2. 研究压力传感器的静态特性。

3. 了解电位差计的工作原理，熟悉其使用方法。

二、实验仪器压力传感器、电位差计、稳压电源、电压表、砝码等。

三、 实验原理本实验所用的传感器，是由四片电阻应变片组成，分别粘贴在弹性体的平行梁上、下两表面上。

四个应变片组成电桥，采用非平衡电桥原理，把压力转化成不平衡电压进行测量。

下面我们从三个方面对压力传感器进行讨论。

1. 应变与压力的关系电阻应变片是将机械应变转换为电阻阻值的变化。

将电阻应变片粘贴在悬臂梁式弹性体上。

常见的悬臂梁形式有等截面梁、等强度悬臂梁、带副梁的悬臂梁以及双孔，单孔悬臂梁。

图2-1是等截面梁结构示意图，弹性体是一端固定，截面积S 处处相等的等截面悬臂梁（S ＝bh ，宽度为b ，厚度为h ），在距载荷F 着力点L 0的上下表面，顺L 方向粘贴有受拉应变片R 1、R 3和受压的R 2、R 4应变片，粘贴应变片处的应变为Ybh FL Y f 2006==ε (2-1) 式中f 是应变片处的应力，Y 是弹性体的弹性模量。

从式(2-1)可看出，除压力F 外，Ⅲ 基础物理实验 – 47 –图 2-2 应变片差动电桥电路其余各量均为常量。

所以，应变ε0与压力F 成正比。

2. 电阻的变化与电压的关系由于弹性体的应变发生了变化，粘贴在其上的电阻应变片的电阻值也随之发生变化，受拉的电阻应变片电阻值增加，而受压的电阻应变片电阻值减少，把四个电阻应变片组成一个电桥，这便成为差动电桥，如图2-2所示。

简易电子秤的设计一、简易智能电子秤系统结构与原理称重传感器：当被称物体放置在秤盘上时，压力传感器产生力电效应，将物体的压力转换成与被称物体压力成一定函数关系的电信号。

信号处理电路：该电信号先通过前端信号处理电路进行初步处理，以增强信号的稳定性和准确性。

AD转换器：经过信号处理的模拟电信号需要通过AD转换器（如H711芯片）将其转换成数字信号，以便于微控制器进行处理。

H711是一款专为高精度电子秤设计的24位AD转换器芯片，具有集成度高、响应速度快、抗干扰性强等优点。

微控制器（MCU）：数字信号送入微控制器后，MCU通过扫描键盘和各种功能开关，根据输入内容和开关状态进行判断、分析和控制，完成各种运算和显示功能。

显示模块：微控制器将计算结果输出到显示模块，如数码管或液晶显示屏，以显示被称物体的重量、价格等信息。

通过以上结构与原理，简易智能电子秤能够实现物体的准确称重，并通过微控制器的处理和控制，提供更多的智能化功能。

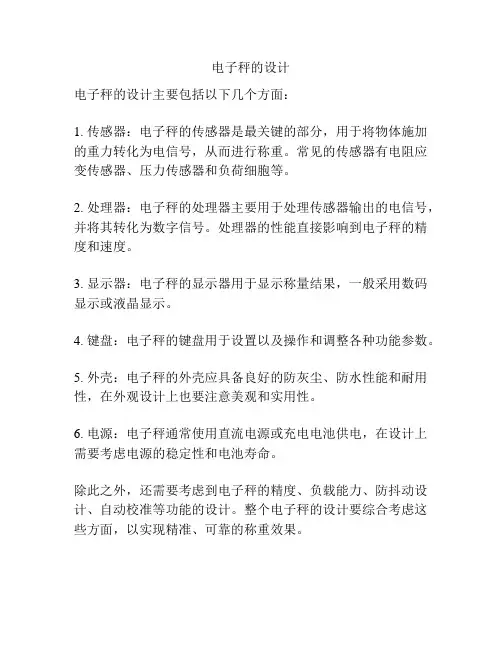

二、硬件设计在简易电子秤的设计中，硬件部分是实现秤重功能的基础。

本节将详细介绍电子秤的硬件设计，包括传感器选择、信号处理电路、显示模块和电源管理。

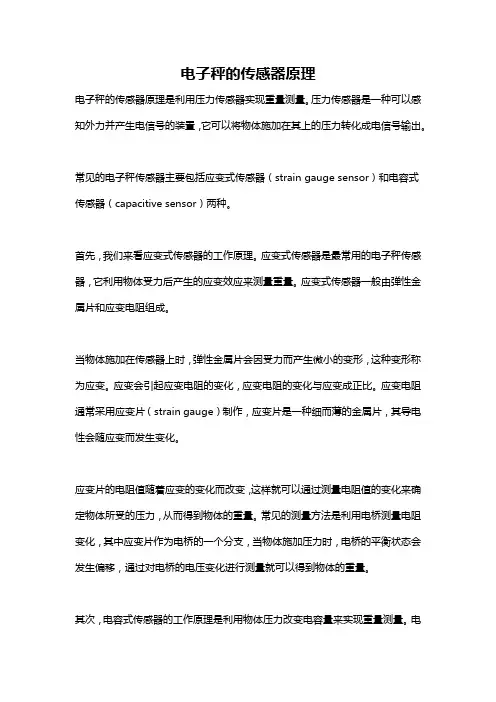

传感器是电子秤的核心部件，负责将物体的重量转换为电信号。

在本设计中，我们选用应变式称重传感器。

这种传感器基于金属电阻应变片的原理，当物体施加压力时，应变片会产生电阻变化，通过惠斯通电桥转换为电压信号输出。

这种传感器具有灵敏度高、稳定性好、抗干扰能力强等特点。

传感器输出的电压信号非常微弱，需要通过信号处理电路进行放大、滤波和线性化处理。

信号处理电路主要包括放大器、滤波器和AD转换器。

放大器：使用运算放大器对传感器信号进行放大，以满足后续电路的处理需求。

显示模块用于直观地显示秤重结果。

本设计采用LCD显示屏，可以清晰地显示数字和字符。

微处理器将处理后的重量数据发送给LCD 显示屏进行显示。

电源管理是确保电子秤稳定运行的关键。

本设计采用内置电池供电，通过电源管理模块进行电压稳定和电池电量监测。

电子体重秤的压力传感技术随着科技的不断发展，电子体重秤已经成为人们生活中常见的设备。

在电子体重秤的背后，有着压力传感技术的支持，这项技术使得体重的测量变得更加精准和可靠。

本文将探讨电子体重秤的压力传感技术，以及其在现代生活中的应用和发展。

一、什么是电子体重秤的压力传感技术是通过将体重转化为压力信号，然后利用传感器将这个压力信号转化为电信号，最终通过电路进行分析和计算，得出准确的体重数值。

这项技术的关键在于传感器的设计和制造，传感器需要能够准确地感知压力变化，并将其转化为可读的电信号。

二、电子体重秤的压力传感技术原理电子体重秤的压力传感技术主要基于弹性体的变形原理。

当人们站在电子体重秤上时，体重会使得弹性体发生变形，进而产生压力。

传感器会通过压力传导机构将压力传递到传感器敏感区域，传感器会根据压力的大小和分布情况产生相应的电信号。

通常电子体重秤的传感器采用应变片式传感器。

应变片贴在弹性体的敏感区域上，当体重施加在弹性体上时，弹性体发生变形，应变片也会随之变形。

应变片的变形会引起电阻值的变化，通过测量电阻的变化可以得出体重的数值。

三、电子体重秤的应用和发展近年来，电子体重秤的压力传感技术得到了广泛的应用和发展。

除了家庭使用的体重秤之外，压力传感技术还可以应用于医疗领域。

例如，在医院中，医生需要经常监测患者的体重变化，传感器可以帮助医生准确测量患者的体重，并及时发现体重的异常变化。

此外，电子体重秤的压力传感技术还可应用于健身行业。

在健身房中，人们经常需要测量自己的体重变化，以评估健身成果。

电子体重秤可以提供准确的体重测量结果，并将这些数据传输到手机或电脑上，健身者可以随时查看和分析自己的体重变化情况。

未来，随着科技的不断进步，电子体重秤的压力传感技术还将有更多的应用。

例如，可以将传感器与智能设备相连接，通过人工智能算法分析用户的体重数据，更精准地评估身体健康状况，并提供个性化的健康管理建议。

综上所述，电子体重秤的压力传感技术在现代生活中发挥着重要的作用。
