桥涵水文计算基本方法共45页

桥涵水文分析与计算一、概述桥涵水文分析与计算，包括河流水文资料的调查搜集整理与计算，推求出我们桥涵所需要的设计水位和流量，拟定出桥长孔径、桥高和基础埋设深度。

由于桥位所处的地理位置不同以及其它复杂因素，包括天然的和人为因素如潮汐、泥石流、修水库、开挖渠道等。

我们调查搜集洪水流量的计算方法各有不同。

水文计算从大的方面来分：有水文（雨量）观测资料和无水文观测资料的水文计算。

从各河段特殊情况的不同又可分为，有水库的水文计算，倒灌河流的水文计算，平原或者山丘区的水文计算，还有潮汐河段、岩溶河段、泥石流河段等。

不同情况的河流我们要有针对性的调查，搜集有关资料调查搜集资料很辛苦，跑路多收效有时还很小，但工作必需要做，要有耐心。

需要调查搜集的资料综合起来有：水系图，县志和水利志、地形图、形态断面、水文站（气象站）资料水库资料，倒灌资料、河道演度、河床淤积、雨力资料、洪水调查及比降的测量，原有桥涵的调查等，通过调查为下步洪水设计流量提供有关参数。

另外还要进行地质地貌调查，有些设计流量的计算参数也和土的颗粒组成、土壤的分类、密实度吸水率熔洞泥石流等有关，有的与设计流量无关，但与桥的安全性有关如土体稳定性、山体滑坡、湿陷性黄土软土地基等，一般野外采用看挖钻的方法，下面介绍一下土壤分类的一般常识，分为三类：1.粘性土：塑性指数p I >1 亚砂土或轻亚粘土1<p I ≤7； 亚粘土 7<I ≤17； 粘土 p I ≥17；塑性指数p I =l W （液限）－p W （塑限）；而粘性土壤的状态用液性指数（即稠度系数）l I 分为四级，l I =pl p o w w w w --；o W —天然含水量；l I <0为坚硬半坚硬 标贯>3.5； 0≤l I <0.5为硬塑 标贯>－3.5； 0.5≤l I <1为软塑 标贯<－7；l I ≥1 为极软 标贯<2；淤泥是极软状态的粘性土，其含水量接近或大于液限，对于孔隙比大于1的轻亚粘土或亚粘土和孔隙比大于1.5的粘土均称淤泥。

桥涵研究方法：1数理统计法这种方法把水文现象的特征值(水位、流量)看成随机变量，运用概率论的基本原理，逐一计算各特征值出现的频率，再按《公路工程水文勘测设计规范》所规定的容许破坏率或要求的安全率，从中选中合适的设计值。

2.成因分析法此方法从径流与降水的成因关系，建立水文现象特征值的物理数学模型，并以此求解各类水文计算问题。

但因水文现象的复杂性，仍难以在成因机理上找到合适的概括，也难以得到十分理想的结果。

3.地理综合法此方法通过实测资料的整体分析，建立一些水文特征值的地区性经验公式或在地图上绘制成水文特征值的等值线图，也可以制成专用计算表。

等值线图在一定程度上可以反映水文值的空间分布。

此法应用较为简易，对于缺乏实测资料地区很有实用意义。

水文循环影响因素：文循环，指降雨、径流、蒸发、再降雨的过程。

都有不同的影响因素。

降雨，分为台风雨、对流雨、锋面雨。

这样与气旋、蒸发量、季风等很多因素有关。

径流与下垫面条件，径流系数、汇流系数有关。

蒸发与温度、太阳辐射有关。

以及人类活动因素的影响水文现象的特点：文现象在时间变化上存在着准周期性和随机性水文现象在空间分布上存在着地带性和特殊性水文现象在时间变化和空间分布上存在着关联性和相似性河流的分段：源．上游．中游．下游．河口河流的基本特性：流长度，河流弯曲系数，横纵断面，纵横比降流域的概念：个水系的集水区域称为流域，即分水岭锁包围的区域河川径流的概念：集陆地表面和地下而进入河道的水流。

包含大气降水和高山冰川积雪融水产生的动态地表水及绝大部分动态地下水，是构成水分循环的重要环节，是水量平衡的基本要素。

分为四个阶段：江水阶段，流域蓄渗阶段，坡面漫流阶段，河网汇流阶段河川径流的特征值：一）流量Q 单位m3/s单位时间通过某一流水断面的水量。

——全断面平均流速A——过水断面面积（二）径流总量W 单位m3某时段内通过某一断面的总水量。

W=QT（三）径流深度R 单位mm径流总量平铺在整个流域面积（F）上所求得的水层深度。

关于公路桥涵水文分析与计算方法的汇报人：日期:•引言•水文基础知识•公路桥涵水文分析方法•水文计算方法与应用目•水文分析与计算中的不确定性及处理方法•结论与展望录引言01提高设计效率水文分析可为桥梁和涵洞的设计提供科学依据，减少不必要的设计迭代。

节约建设成本合理的水文分析有助于优化设计方案，降低建设成本。

确保桥梁和涵洞的安全性通过水文分析，可以了解水流特性，预防洪水等自然灾害对桥梁和涵洞的破坏。

公路桥涵水文分析的意义03评估河床演变预测河床在长时间水流作用下的变形和演变，为桥梁和涵洞的设计使用年限提供依据。

01确定设计洪水峰值流量通过历史洪水数据和统计分析，预测未来可能发生的最大洪水流量。

02计算水流冲刷力分析水流对桥墩、桥台和涵洞基础的冲刷作用，确保结构的稳定性。

水文分析与计算的目的通过以上内容的学习，读者可以全面了解公路桥涵水文分析与计算方法的基本原理和应用，为实际工程提供有力支持。

工程实例分析：结合具体公路桥梁和涵洞工程实例，展示水文分析和计算方法的实际应用。

桥涵水文计算：讲解如何计算设计洪水峰值流量、水流冲刷力、河床演变等关键参数。

水文基础知识：介绍水文循环、河流类型、洪水频率等基本概念。

水文分析方法：阐述如何收集和处理水文数据，进行洪水频率分析、径流计算等。

本讲义的内容概述水文基础知识02描述的是地球上水从海洋、陆地和大气之间循环的过程，包括蒸发、降水、地表径流和地下渗透等环节。

在公路桥涵设计中，需要充分考虑到水文循环的影响，以防止水患并确保桥涵的稳定性。

水文循环指的是在任意时段内，一个流域或水体的输入水量（如降水、入渗等）与输出水量（如蒸发、径流等）应保持平衡。

在公路桥涵设计中，水量平衡原理可用于确定桥涵的过水能力，以确保在极端水文事件下桥涵的安全。

水量平衡水文循环与水量平衡大气中的水分以雨、雪等形式降落到地面的过程。

降水是公路桥涵设计中的重要参数，影响桥涵的排水设计和洪水频率分析。

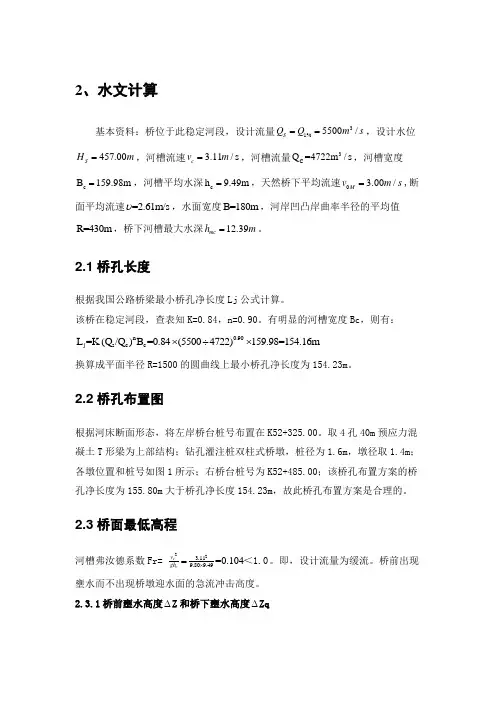

2、水文计算基本资料：桥位于此稳定河段，设计流量31%5500/S Q Q m s ==，设计水位457.00S H m =，河槽流速 3.11/s c v m =，河槽流量3C Q =4722m /s ，河槽宽度c B 159.98m =，河槽平均水深c h 9.49m =，天然桥下平均流速0 3.00/M v m s =,断面平均流速=2.61m/s υ，水面宽度B=180m ，河岸凹凸岸曲率半径的平均值R=430m ，桥下河槽最大水深12.39mc h m =。

2.1桥孔长度根据我国公路桥梁最小桥孔净长度Lj 公式计算。

该桥在稳定河段，查表知K=0.84，n=0.90。

有明显的河槽宽度Bc ，则有：n0.90j s c c L =K (Q /Q )B =0.84(55004722)159.98=154.16m ⨯÷⨯换算成平面半径R=1500的圆曲线上最小桥孔净长度为154.23m 。

2.2桥孔布置图根据河床断面形态，将左岸桥台桩号布置在K52+325.00。

取4孔40m 预应力混凝土T 形梁为上部结构；钻孔灌注桩双柱式桥墩，桩径为1.6m ，墩径取1.4m ；各墩位置和桩号如图1所示；右桥台桩号为K52+485.00；该桥孔布置方案的桥孔净长度为155.80m 大于桥孔净长度154.23m ，故此桥孔布置方案是合理的。

2.3桥面最低高程河槽弗汝德系数Fr= 223.119.809.49=0.104c c vgh ⨯=＜1.0。

即，设计流量为缓流。

桥前出现壅水而不出现桥墩迎水面的急流冲击高度。

2.3.1桥前壅水高度∆Z 和桥下壅水高度∆Zq冲刷前桥下流速'm υ=55003.72/1609.493 1.49.49Q s m s Aj==⨯-⨯⨯天然桥下平均流速v om =3.00m/s自然淤积孔隙率n 为0.4，则天然空隙比e 取0.67，查表知d 50=3mm 冲刷前桥下流速：mυ=0.250.2550' 3.723.29' 3.7210.5(1)10.53(1)3.11mm cv v d v -==+-+⨯⨯-m/s系数6.43Ky=0.50.50.530.10.1==-桥前最大壅水高度：∆Z=22226.430.53()(3.29 3.00)0.32229.8momK nK y vvg⨯-=-=⨯m桥下壅水高度取洪水和河床条件为一般情况，则：∆Zq=12∆Z=0.16m2.3.2浪高∆h 2计算风速为21.53m/s ，浪程内平均水深取河床平均水深8.60m ，汛期顺风向到达桥位断面形成的最大水面风距为1450m 。

2、水文计算基本资料：桥位于此稳定河段，设计流量31%5500/S Q Q m s ==，设计水位457.00S H m =，河槽流速 3.11/s c v m =，河槽流量3C Q =4722m /s ，河槽宽度c B 159.98m =，河槽平均水深c h 9.49m =,天然桥下平均流速0 3.00/M v m s =,断面平均流速=2.61m/s υ,水面宽度B=180m ，河岸凹凸岸曲率半径的平均值R=430m ，桥下河槽最大水深12.39mc h m =。

2。

1桥孔长度根据我国公路桥梁最小桥孔净长度Lj 公式计算.该桥在稳定河段，查表知K=0.84,n=0。

90。

有明显的河槽宽度Bc,则有：n 0.90j s c c L =K (Q /Q )B =0.84(55004722)159.98=154.16m ⨯÷⨯ 换算成平面半径R=1500的圆曲线上最小桥孔净长度为154。

23m.2.2桥孔布置图根据河床断面形态，将左岸桥台桩号布置在K52+325.00。

取4孔40m 预应力混凝土T 形梁为上部结构;钻孔灌注桩双柱式桥墩，桩径为1.6m,墩径取1。

4m ；各墩位置和桩号如图1所示；右桥台桩号为K52+485。

00；该桥孔布置方案的桥孔净长度为155。

80m 大于桥孔净长度154.23m ，故此桥孔布置方案是合理的。

2。

3桥面最低高程河槽弗汝德系数Fr= 223.119.809.49=0.104c cv gh ⨯=＜1.0。

即，设计流量为缓流。

桥前出现壅水而不出现桥墩迎水面的急流冲击高度. 2.3。

1桥前壅水高度∆Z 和桥下壅水高度∆Zq冲刷前桥下流速'm υ=55003.72/1609.493 1.49.49Qs m s Aj ==⨯-⨯⨯ 天然桥下平均流速v om =3。

00m/s自然淤积孔隙率n 为0。

4，则天然空隙比e 取0.67，查表知d 50=3mm 冲刷前桥下流速：m υ=0.250.2550' 3.723.29' 3.7210.5(1)10.53(1)3.11mmcv v d v -==+-+⨯⨯-m/s系数Ky=0.50.50.533.290.10.1v ==--桥前最大壅水高度：∆Z=22226.430.53()(3.29 3.00)0.32229.8m om KnKy v v g ⨯-=-=⨯m 桥下壅水高度取洪水和河床条件为一般情况,则:∆Zq=12∆Z=0.16m 2.3.2浪高∆h 2计算风速为21.53m/s ，浪程内平均水深取河床平均水深8。

2、水文计算基本资料：桥位于此稳定河段，设计流量31%5500/S Q Q m s ==，设计水位457.00S H m =，河槽流速 3.11/s c v m =，河槽流量3C Q =4722m /s ，河槽宽度c B 159.98m =，河槽平均水深c h 9.49m =，天然桥下平均流速0 3.00/M v m s =,断面平均流速=2.61m/s υ，水面宽度B=180m ，河岸凹凸岸曲率半径的平均值R=430m ，桥下河槽最大水深12.39mc h m =。

2.1桥孔长度根据我国公路桥梁最小桥孔净长度Lj 公式计算。

该桥在稳定河段，查表知K=0.84，n=0.90。

有明显的河槽宽度Bc ，则有：n0.90j s c c L =K (Q /Q )B =0.84(55004722)159.98=154.16m ⨯÷⨯换算成平面半径R=1500的圆曲线上最小桥孔净长度为154.23m 。

2.2桥孔布置图根据河床断面形态，将左岸桥台桩号布置在K52+325.00。

取4孔40m 预应力混凝土T 形梁为上部结构；钻孔灌注桩双柱式桥墩，桩径为1.6m ，墩径取1.4m ；各墩位置和桩号如图1所示；右桥台桩号为K52+485.00；该桥孔布置方案的桥孔净长度为155.80m 大于桥孔净长度154.23m ，故此桥孔布置方案是合理的。

2.3桥面最低高程河槽弗汝德系数Fr= 223.119.809.49=0.104c c vgh ⨯=＜1.0。

即，设计流量为缓流。

桥前出现壅水而不出现桥墩迎水面的急流冲击高度。

2.3.1桥前壅水高度∆Z 和桥下壅水高度∆Zq冲刷前桥下流速'm υ=55003.72/1609.493 1.49.49Q s m s Aj==⨯-⨯⨯天然桥下平均流速v om =3.00m/s自然淤积孔隙率n 为0.4，则天然空隙比e 取0.67，查表知d 50=3mm 冲刷前桥下流速：mυ=0.250.2550' 3.723.29' 3.7210.5(1)10.53(1)3.11mm cv v d v -==+-+⨯⨯-m/s系数6.43Ky=0.50.50.530.10.1==-桥前最大壅水高度：∆Z=22226.430.53()(3.29 3.00)0.32229.8momK nK y vvg⨯-=-=⨯m桥下壅水高度取洪水和河床条件为一般情况，则：∆Zq=12∆Z=0.16m2.3.2浪高∆h 2计算风速为21.53m/s ，浪程内平均水深取河床平均水深8.60m ，汛期顺风向到达桥位断面形成的最大水面风距为1450m 。

既有桥涵水文检算方法1. 桥涵水文检算的一般规定进行水文检算的目的就是确定桥涵的抗洪能力。

当洪水到达桥下以后，桥下的净空高度是否满足要求，洪水对桥墩台冲刷以后，墩台基础的埋置深度是否满足最小埋深的要求，对于有铺砌的桥涵，铺砌是否被冲毁。

换句话说：桥涵水文检算就是检算桥涵的轮廓尺寸（包括桥涵的大小—孔径；桥涵的高矮—桥高、河滩路肩标高；桥涵的深浅—基底埋深与桥涵铺砌）等，是否能经受洪水的考验，因此《铁路桥梁检定规范》对既有桥涵设备作了如下的规定： 1.1检定洪水频率标准为确定既有桥涵的排洪能力，就要通过水力水文计算，推求具有一定频率的检定流量，《铁路桥梁检定规范》规定的检定洪水频率标准如表1.1.1。

表1.1.1 检定洪水频率标准注：若观测到的洪水（包括调查洪水）频率小于表1.1.1所列的标准时,应按观测洪水频率检算，但当观测洪水小于下列频率时，应按下列频率检算：Ⅰ、Ⅱ级铁路的路基、特大桥和大中桥为1/300，小桥和涵洞为1/100；Ⅲ及铁路的路基，桥涵为1/100。

1.2 桥涵净空高度《铁路桥梁检定规范》规定：不通航亦无流筏的桥梁，在通过检定频率洪水时，桥下净空高度应满足下式要求：d j l h H H ≥- 式中：l H —梁底高程（m ）；d h —桥下净空要求高度（m ）按表1.2.1采用； j H —桥下检定水位（包括壅水等水位增高）（m ）；h h H j j ∆+=j h —相应检定频率流量的桥下水位（不包括壅水等水位增高）（m ）； h ∆—桥下水位增高值（m ），见表1.2.1表注。

表1.2.1 桥下净空高度d h注：1 表中所列“检算水位”或“校验水位”是指检定频率洪水的相应水位，h ∆是指根据河流具体情况，考虑桥下壅水、浪高、局部股流涌高、河床淤积等影响的高度。

2 洪水期无大漂流物通过的河流，实体无铰拱（拱圈或拱肋）的拱脚，允许被“检定水位加h ∆”后的水位淹没，但此淹没高不应大于矢高的3/4，且距拱顶的净高不应小于0.75m 。
