钢结构讲稿8构件拼接与连接[详细]

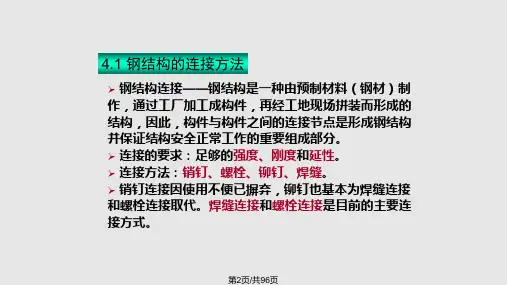

常见钢结构构件连接方法详解！钢结构构件的连接钢结构的连接方法有焊接、普通螺栓连接、高强度螺栓连接和铆接，具体如下：（一）焊接1、建筑工程中钢结构常用的焊接方法：按焊接的自动化程度一般分为手工焊接、半自动焊接和自动化焊接三种。

2、根据焊接接头的连接部位，可以将熔化焊接头分为：对接接头、角接接头、T形及十字接头、搭接接头和塞焊接头等。

3、在焊接时应合理选择焊接方法、条件、顺序和预热等工艺措施，尽可能把焊接应力和焊接变形控制到最小。

必要时，应取合理措施消除焊接残余应力和变形。

4、焊缝缺陷通常分为：裂纹、孔穴、固体夹杂、未熔合、未焊透、形状缺陷和上述以外的其他缺陷。

其主要产生原因和处理方法为：(1)裂纹：通常有热裂纹和冷裂纹之分。

产生热裂纹的主要原因是母材抗裂性能差、焊接材料质量不好、焊接工艺参数选择不当、焊接内应力过大等；产生冷裂纹的主要原因是焊接结构设计不合理、焊缝布置不当、焊接工艺措施不合理，如焊前未预热、焊后冷却快等。

处理办法是在裂纹两端钻止裂孔或铲除裂纹处的焊缝金属，进行补焊。

(2)孔穴：通常分为气孔和弧坑缩孔两种。

产生气孔的主要原因是焊条药皮损坏严重、焊条和焊剂未烘烤、母材有油污或锈和氧化物、焊接电流过小、弧长过长、焊接速度太快等，其处理方法是铲去气孔处的焊缝金属，然后补焊。

产生弧坑缩孔的主要原因是焊接电流太大且焊接速度太快、熄弧太快，未反复向熄弧处补充填充金属等，其处理方法是在弧坑处补焊。

(3)固体夹杂：有夹渣和夹钨两种缺陷。

产生夹渣的主要原因是焊接材料质量不好、焊接电流太小、焊接速度太快、熔渣密度太大、阻碍熔渣上浮、多层焊时熔渣未清除干净等，其处理方法是铲除夹渣处的焊缝金属，然后焊补。

产生夹钨的主要原因是氩弧缝金属，重新焊补。

(4)未熔合、未焊透：产生的主要原因是焊接电流太小、焊接速度太快、坡口角度间隙太小、操作技术不佳等。

对于未熔合的处理方法是铲除未熔合处的焊缝金属后补焊。

对于未焊透的处理方法是对开敞性好的结构的单面未焊透，可在焊缝背面直接补焊。

构件的拼接一、等截面拉、压杆拼接1、工厂拼接①拉杆：可以采用直接对焊（图a）或拼接板加角焊缝(图b)。

直接对焊时焊缝质量必须达到一、二级质量标准，否则要采用拼接板加角焊缝。

②压杆：可以采用直接对焊（图a）或拼接板加角焊缝(图b)。

采用拼接板加角焊缝时，构件的翼缘和腹板都应有各自的拼接板和焊缝，使传力尽量直接、均匀，避免应力过分集中。

确定腹板拼接板宽度时，要留够施焊纵焊缝时操作焊条所需的空间。

2、工地拼接①拉杆：可以用拼接板加高强螺栓(图c)或端板加高强螺栓(图d)。

②压杆：可以采用焊接(图e、f)或上、下段接触面刨平顶紧直接承压传力(图g、h)。

用焊接时，上段构件要事先在工厂做好坡口，下段(或上、下两段)带有定位零件(槽钢或角钢)，保证施焊时位置正确。

上、下段接触面刨平顶紧直接承压传力时应辅以少量焊缝和螺栓，使不能错动。

拉压杆的拼接宜按等强度原则来计算，亦即拼接材料和连接件都能传递断开截面的最大内力。

二、梁的拼接梁的拼接施工条件的不同分为车间（工厂）拼接和工地拼接两种。

1、工厂拼接1）翼缘和腹板的工厂拼接位置最好错开，以避免焊缝集中。

2）翼缘和腹板的拼接焊缝一般采用对接焊缝。

3）对于满足1、2级焊缝质量检验级别的焊缝不需要进行验算。

4) 对于满足3级焊缝质量检验级别的焊缝需要进行验算.当焊缝强度不足时可采用斜焊缝。

当θ满足tgθ≤1.5时，可以不必验算。

2、工地拼接的构造1）工地拼接一般应使翼缘和腹板在同一截面处断开，以便于分段运输（图a）。

为了使翼缘板在焊接过程中有一定地伸缩余地，以减少焊接残余应力，可在工厂预留约500mm长度不焊。

2)图b将翼缘和腹板的拼接位置适当错开的方式，可以避免焊缝集中在同一截面，但运输有一定困难。

3）对于铆接梁和较重要的或受动力荷载作用的焊接大型梁，其工地拼接常采用高强螺栓连接。

主次梁的连接一．次梁为简支梁1、叠接构造：在主梁上的相应位置应设置支承加劲肋，以免主梁腹板承受过大的局部压力。
