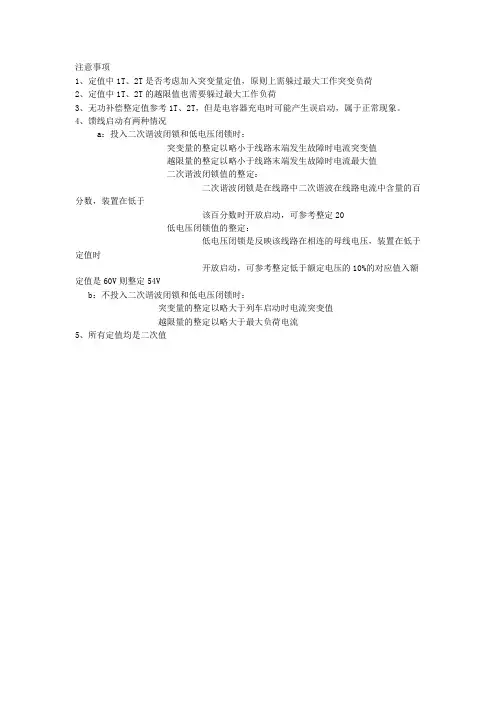

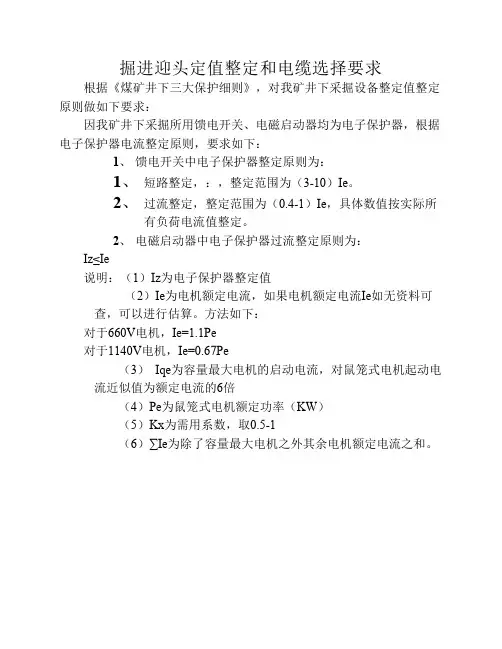

注意事项
1、定值中1T、2T是否考虑加入突变量定值,原则上需躲过最大工作突变负荷
2、定值中1T、2T的越限值也需要躲过最大工作负荷
3、无功补偿整定值参考1T、2T,但是电容器充电时可能产生误启动,属于正常现象。
4、馈线启动有两种情况
a:投入二次谐波闭锁和低电压闭锁时:
突变量的整定以略小于线路末端发生故障时电流突变值
越限量的整定以略小于线路末端发生故障时电流最大值
二次谐波闭锁值的整定:
二次谐波闭锁是在线路中二次谐波在线路电流中含量的百分数,装置在低于
该百分数时开放启动,可参考整定20
低电压闭锁值的整定:
低电压闭锁是反映该线路在相连的母线电压,装置在低于定值时
开放启动,可参考整定低于额定电压的10%的对应值入额定值是60V则整定54V
b:不投入二次谐波闭锁和低电压闭锁时:
突变量的整定以略大于列车启动时电流突变值
越限量的整定以略大于最大负荷电流
5、所有定值均是二次值。
微机保护装置定值整定原则一、线路保护测控装置装置适用于10/35kV的线路保护,对馈电线,一般设置三段式电流保护、低周减载、三相一次重合闸和后加速保护以及过负荷保护,每个保护通过控制字可投入和退出。
为了增大电流速断保护区,可引入电压元件,构成电流电压连锁速断保护。
在双电源线路上,为提高保护性能,电流保护中引入方向元件控制,构成方向电流保护。
其中各段电流保护的电压元件和方向元件通过控制字可投入和退出。
(一)电流速断保护(Ⅰ段)作为电流速断保护,电流整定值I dzⅠ按躲过线路末端短路故障时流过保护的最大短路电流整定,时限一般取0~0.1秒,写成表达式为:I dzⅠ=KI maxI max =E P/(Z P min+Z1L)式中:K为可靠系数,一般取1.2~1.3;I max为线路末端故障时的最大短路电流;E P 为系统电压;Z P min为最大运行方式下的系统等效阻抗;Z1为线路单位长度的正序阻抗;L为线路长度(二)带时限电流速断保护(Ⅱ段)带时限电流速断保护的电流定值I dzⅡ应对本线路末端故障时有不小于1.3~1.5的灵敏度整定,并与相邻线路的电流速断保护配合,时限一般取0.5秒,写成表达式为:I dz.Ⅱ=KI dzⅠ.2式中:K为可靠系数,一般取1.1~1.2;I dzⅠ.2为相邻线路速断保护的电流定值(三)过电流保护(Ⅲ段)过电流保护定值应与相邻线路的延时段保护或过电流保护配合整定,其电流定值还应躲过最大负荷电流,动作时限按阶梯形时限特性整定,写成表达式为:I dz.Ⅲ=K max{I dzⅡ.2 ,I L}式中:K为可靠系数,一般取1.1~1.2;I dzⅡ.2为相邻线路延时段保护的电流定值;I L 为最大负荷电流(四)反时限过流保护由于定时限过流保护(Ⅲ段)愈靠近电源,保护动作时限愈长,对切除故障是不利的。
为能使Ⅲ段电流保护缩短动作时限,第Ⅲ段可采用反时限特性。
反时限过电流保护的电流定值按躲过线路最大负荷电流条件整定,本线末端短路时有不小于1.5的灵敏系数,相邻线路末端短路时,灵敏系数不小于1.2,同时还要校核与相邻上下一级保护的配合情况。
备自投装置定值整定原则分析及优化建议文章通过对典型备自投装置的动作逻辑、定值整定原则进行具体分析,提出了优化建议。
标签:备自投;整定原则;优化建议引言随着社会经济不断发展,电力客户对电力系统供电可靠性的要求越来越高,备用电源自动投入装置(以下简称备自投装置)作为提高多电源供电变电站的供电可靠性、保障对客户连续供电的一种有效手段已被广泛应用在各级供电系统中。
由于电网规模不断扩大,电网结构日趋复杂,多级变电站或多套备自投装置需要相互配合,备自投装置的定值整定尤为重要。
文章将针对几种典型的备自投装置的定值整定进行分析和探讨。
1 备自投装置基本要求及动作逻辑1.1 备自投装置基本要求(1)当工作电源无压,而备用电源有压,且无其他闭锁条件时,备自投装置应能起动。
(2)当手动、遥控切除工作电源时,应闭锁该侧备自投。
(3)备自投装置每充电完成一次后,仅允许动作一次,下一次动作需重新充电。
(4)在备用电源投入前,需要确认工作电源开关确已断开。
(5)电源开关偷跳或继电保护跳开后而无需闭锁时备自投装置应动作。
(6)备自投装置除了备自投功能外,应具备联切功能,以便联切小火电、电容器或部分负荷。
1.2 备自投装置动作逻辑下面以内桥接线主接线变电站为例,介绍最常见的桥开关备自投方式及线路备自投方式动作逻辑,如图1所示。
由图1可见,变电站高压侧为内桥接线,线路1进线开关DL1对应Ⅰ母线,线路2进线开关DL2对应Ⅱ母线,桥开关DL3。
1.2.1 桥开关备自投装置动作逻辑正常运行时,Ⅰ、Ⅱ母线均有压,DL1、DL2在合位,桥开关DL3在分位。
(1)Ⅰ母失压、Ⅱ母有压时,跳开DL1开关,合上DL3开关恢复Ⅰ母供电。
(2)Ⅱ母失压、Ⅰ母有压时,跳开DL2开关,合上DL3开关恢复Ⅱ母供电。
(3)进线DL1或DL2开关偷跳时,合上DL3开关恢复Ⅰ母或Ⅱ母供电。
(4)为防止PT断线时备自投误动,用检线路无流的判据加以闭锁。
以上备投动作过程分解为下列动作逻辑:(1)动作逻辑1:当满足Ⅰ母无压、线路Ⅰ无流、Ⅱ母有压条件时启动,在DL1合位、DL3分位情况下,经跳闸延时跳开DL1开关。
与定值项相关的说明各种电流、阻抗等定值若无特殊说明,均为二次值。
同时包含以下注意事项:1.电压一次额定值、电流一次额定值:分别为一次系统中的线电压、一次系统中电流互感器原边的额定值。
2.电流二次额定值:为一次系统中电流互感器副边的额定电流值,只能整定为1A或5A。
3.线路总长度:被保护线路的总长度,单位是公里,用于测距。
4.零序电阻补偿系数Kr、零序电抗补偿系数K x为:按线路实际参数计算,K x=(X0-X1)/3X1,K r=(R0-R1)/3R1,其中R1和X1为线路单位长度上的正序电阻和电抗,R0和X0为线路单位长度上的零序电阻和电抗。
5.线路正序阻抗角:按实际全场线路正序阻抗角整定。
6.线路正序电阻、线路正序电抗:按实际全场线路正序电阻和正序电抗的二次值整定,用于测距。
7.变化量启动电流定值:保证线路末端故障时有足够的灵敏度。
建议定值:取额定电流的0.2倍(CT为1A时取0.2A,CA为5A时取1A)。
对于负荷波动较为频繁剧烈的线路(如电气化铁路、冶金、化工等),可以适当提高定值减少保护装置频繁启动。
8.零序启动电流定值:按躲过最大零序不平整电流整定,亦可参考零序Ⅳ段电流定值。
线路两侧建议按一次电流相同来整定。
9.距离电阻定值:阻抗四边形特性的电阻分量边界,应按照可靠躲过本线路可能出线的最大负荷整定,并具有1.5倍以上的裕度,即:R≤最大负荷的最小阻抗/1.5。
如最大负荷电流按额定电流取,党In=5A时,Rzd=0.9*Un/(In*1.5)≈7.0Ω;当In=1A时,Rzd=0.9*Un/(In*1.5)≈35.0Ω。
10.距离保护各段阻抗定值、距离保护各段时间定值:距离保护阻抗定值指该段保护范围的阻抗值。
即使某一段元件不投,各段定值仍需按照“距离保护Ⅰ段阻抗‹距离保护Ⅱ段阻抗‹距离保护Ⅲ段阻抗”的规定,否则将引起跟阻抗元件相关的多种元件失配。
11.零序过流保护Ⅰ~Ⅳ段、时间定值:零序电流各段分别判断,没有大小次序的要求,但各段电流定值均应大于或等于零序启动电流定值。
主变保护a.差电流速断保护差电流速断保护的动作电流应按避过变压器空载投入时的励磁涌流和内部故障时的最大不平衡电流来整定。
根据实际经验一般取:Isd =(4~12)Inb/ni (1)式中 Isd -保护装置差动速断定值;Inb -变压器的额定电流(高压侧);ni -电流互感器变化。
b .差动保护(1)谐波制动化:根据经验,为可靠地防止涌流误动,当任一相二次谐波与基波之间比值大于15%-20%时,三相差动保护均被闭锁。
(2)最小动作电流Icd应大于额定负载时的不平衡电流,即Icd =Kk (Ktxfwc+ΔU+Δfpn )Inb/ni (2)式中 Inb 、ni 同(1)式;Kk —可靠系数,取(1.3~1.5);ΔU —变压器相对于额定电压抽头向上(或下)电压调整范围,ΔU=5%;Ktx —电流互感器同型系数:当各侧电流互感器型号相同时取Ktx=0.5,不同时 取Ktx=1;fwc —电流互感器的允许误差:取fwc=0.1;Δfpn —电流互感器的变化(包括保护装置)不平衡所产生的相对误差取0.1。
一般Icd=(0.2~0.6)Inb/ni (3)(3)制动特性拐点Isl = Inb /ni (4)Is2 = (1~1.2)Inb /ni (5)Isl 、Is2可整定为同一点。
(4)最大制动系数K1、K2K1、K2 = Kk (Δfpn+ΔU+0.1)式中符号同(2)式。
K1、K2可整定为相同值,也可整定为:K1 = 1.3(Δfpn+ΔU+0.1) (6)K2 = 1.5(Δfpn+ΔU+0.1) (7)(5)电流调整率的整定计算中压侧调整率= (8) 式中 Unm —中压侧额定电压;Unh —高压侧额定电压;nLHh —高压侧电流互感器变化;nLHm —中压侧电流互感器变化;低压侧整率= ×√3 (注:该调整率不应大于1.99) (9) 式中ULHh 同(8)式UnL —低压侧额定电压;nLHh 同(8)式;Unm*nLHm Unh.*nLHhUnl.nLHL Unh.nLHhnLHL —低压器电流互感受器变化;电流调整率一般不应大于2。
低压电动机保护定值整定U無定原则1.K短略保护山机粗路时〃电流为110倍额定电流I鉄定値推荐取8倍1总庞时0.2s f 如果在启劝过程屮跳IW,可取9侪1恥1. 2>堵转保护电机堵转时,电流为4飞倍额定电流1“定值5倍I刊延时1头1.3.定时限保护定吋限保护件为堵转后备保护*可取询g延时5肌1.4.反时眼保护启动电流设置为l.lle t忖间常教设置为2齐电机aS1.2Ie运行时, 保护将在4加左Q跳阿2倍h电购运行时「保护将在5倍h 电流运行吋,保护將在3秒左右跳闸L 5*欠載保护也机运行在空sm况下■也流论期处于小电流运行惰况下,久载保护可用干报警口如果运行条件允许,可作用于跳闸「切除空毂运行也机,省久载电流可取0, 2U,延时1伽.L 6.不半衡保护当电机内WWffife路或缺相时.使电机运行不呼衡状态,如果段期运行” 则会烧毁ill机.不平衡百分比设置为™h延忖肚1 7.漏血保护需配置专门湎11互感XLO,潞毗电流収0.4A,延Iff 5s,用于跳叭1.8.过压探护山圧氏期过示运行,将影响电机的绝緣,甚至造成短路。
过斥值収1・lUe (Ue为220v),延时5s・1.9、欠圧保护山斥过低将引起电机转速降低,电流増人。
.欠圧值取0. 95Ue(Ue为220v), 延时5s«1. 10. TE吋间保护用于增安型吐机的过鐵保护。
TE时间取2s°1. Ll> I】艺联锁保护用于外部跳闸(DCS跳闸)> 延时0.5s1. 12.晃电再起对于ie:»u机,在系统晃电造成停机,恢复供电后要求电机重启口晃电电用80U4 恢复电圧0.95U。
,晃电时间可设置为3s,再起延时设置为Is (用于分批启动.根据实际情况设置)1. 13.电机启动时间在“参数设置”屮,根据电机启动过程时间设置,默认为6s°1. 14.额定电流在“参数设置”中,根据由机实际情况设置,110B狀札额定电流为207A,互感器选择SCT300,参数中额定电流设置为3・5A・1.15、CT 变比根堀选择的互感器设置,SCI300时,设置为60°2、定值整定说明:例fl: llOkw lU-^J 机,额定电流le=207A,选样SCT300, CT 变比60短路保护81沪1656A 折算到二次1656/60=27. 6A,在短路保护内,设置短路电流设置为27. 6A,保护延时0・2s堵转探护5Lo=1035A 折算到-)^1035 ;6(} 17. 25A.在堵转保护内,设置堵转电流为17,3A,保护延时g (注:堵转保护在壯动机E动过腥中关讯启动后打开,因此在胆动过程屮不会造成堵转觇护动作〉定时般探护二621A 折算到二次621/2 W. 35A r在定时限保护内,设置定时限H1流为10. 4九保护延Iff 5s,反时眼过流启劝电流1- lIe = 227.7A 折算到一•次227- 7/&0=3. 795A.在应忖限过流内』设置甘动也说为;J.SM.时间常ft2s=其它保护依次根据整定原则计算,讨算出次定值氐根据CT变比计算山—次定值.作为保护定值输入乜电动机的主要保护及计算、速断保护1•速断高值:动作电流高定值Isdg计算。
10KV配电线路保护定值的整定原则随着我矿釜山35KV变电所的投运和10KV用户供电负荷的增加,10KV配电线路上的配变台数及容量正在大幅度地增加,其系统结构也会出现多样性,如“串型”结构,即10KV线路上有带保护的分段开关;“T型”结构,即10KV线路上有带保护的T接线路等。
为提高供电可靠性,随着井下盘区变电所的逐步增加,10KV线路间的环行供电现象已非常普遍。
这些给10KV配电线路保护定值的整定工带来了一定的复杂性。
现根据实际工作中碰到的问题谈具体整定方法。
1 10KV配电线路保护的整定原则过去,电磁型保护都采用电流速断、过电流二段式保护。
采用微机保护后,10KV配电线路的保护都配置了三段式:瞬时电流速断、定时电流速断和过电流保护。
在瞬时速断、定时速断中又可采用电压闭锁。
因此,微机保护的使用给整定计算带来了便利,给优化保护配合创造了条件。
但不管是电磁型还是微机型保护,它的整定原则是一样的。
1.1瞬时电流速断⑴按躲过线路上配变低压侧最大短路电流整定:①躲过最大容量配变低压侧短路故障;②躲过并列运行的配变低压侧短路故障。
实际计算时,忽略了变电所10KV母线至配变高压侧的电缆线路阻抗。
⑵按躲过配变励磁涌整定:一般取2.5~3.5倍的配变额定电流,为避免配电线路容量增加而造成保护定值频繁变更,从保护范围、长期规划等方面综合考虑,取较大倍数;对容量较大、线路较长的,可取较小倍数。
⑶电流速断时间:原来一般0S。
但近年来,由于反措要求,35KV配电线路一般均安装了避雷器,所以当线路遭受雷击时,避雷器瞬时放电,将会引起线路瞬时短路故障。
因此类故障是瞬时性的,可以自然恢复,但如果电流速断动作速度过快,则将产生不必要的动作跳闸。
为避免此类情况,取一个短延时(0.1S),以躲过避雷器放电时间。
1.2定时电流速断由于定时电流速断带有一定的延时(一般取0.2S),所以可按以下原则整定。
⑴按躲过线路上配变低压侧最大短路电流整定:①躲过最大容量配变低压侧短路故障;②躲过并列运行的配变低压侧短路故障。
内蒙古京泰发电有限责任公司2×300MW机组低压厂用继电保护装置保护定值整定原则算:计核:审:审定准:批月2014年3前言保护定值是根据现场设备资料,针对2×300MW 机组低压厂用电设备给出的。
定值计算依据《大型发电机变压器继电保护整定计算导则》、《继电保护及安全自动装置技术规程》、《大型发电机变压器继电保护整定计算与运行技术》( 高春如编著) 、《Schneider Micrologic控制单元用户手册》、《KFW2-3200智能式断路器说明书及选型手册》及有关反措要求等进行计算。
针对本定值特作如下说明:1、当系统参数发生变化时,有关保护要校核,尤其是后备保护。
2、380V 厂用系统中,PC、MCC 段设备参数及运行方式发生变化时相应的保护定值均需进行重新计算及校验。
3、注意整定计算书中有关特别说明及注意事项。
1厂用低压电动机保护整定原则厂用380V 电动机保护采用苏州万龙ST500 系列电动机保护装置,定值整定原则如下:1.1过载保护依据GB14048.4 标准,大部分电动机要求在1.5Ie额定电流时允许运行时间为120S,7.2Ie时允许运行时间为2S,据此选择过载曲线K=24 ,在 1.5Ie跳闸,在时经15S3Ie 时经2.85S 跳闸,在7.2Ie时经0.5S跳闸,既有足够的灵敏度来保护电机,而且经长时间的运行来看此定值不会频繁误动。
过载曲线K=24冷热曲线比:100%冷却时间:20min允许起动热容量:方式二故障复位方式:自动屏蔽时间:允许1.2不平衡保护该保护主要针对电动机三相不平衡或者断相等情况,按躲过电机起动过程中的最大不平衡度整定K=30% ,时间依经验值t=5S屏蔽时间:允许1.3剩余电流保护该保护主要针对电动机接地故障,按照躲过电动机起动过程中的最大剩余电流整定,取K=50%动作时间按躲过正常起动过程中最大剩余电流的持续时间,取t=0.5S屏蔽时间:禁止1.4起动超时保护该保护主要针对电动机起动完成后异常运行,电流大于额定电流小于阻塞保护定值的情况。
微机保护装置定值整定原则一、线路保护测控装置装置适用于10/35kV得线路保护,对馈电线,一般设置三段式电流保护、低周减载、三相一次重合闸与后加速保护以及过负荷保护,每个保护通过控制字可投入与退出。
为了增大电流速断保护区,可引入电压元件,构成电流电压连锁速断保护。
在双电源线路上,为提高保护性能,电流保护中引入方向元件控制,构成方向电流保护。
其中各段电流保护得电压元件与方向元件通过控制字可投入与退出。
(一)电流速断保护(Ⅰ段)作为电流速断保护,电流整定值I dzⅠ按躲过线路末端短路故障时流过保护得最大短路电流整定,时限一般取0~0、1秒,写成表达式为:I dzⅠ=KI maxI max =E P/(Z P min+Z1L)式中:K为可靠系数,一般取1、2~1、3;I max为线路末端故障时得最大短路电流;E P 为系统电压;Z P min为最大运行方式下得系统等效阻抗;Z1为线路单位长度得正序阻抗;L为线路长度(二)带时限电流速断保护(Ⅱ段)带时限电流速断保护得电流定值I dzⅡ应对本线路末端故障时有不小于1、3~1、5得灵敏度整定,并与相邻线路得电流速断保护配合,时限一般取0、5秒,写成表达式为:I dz、Ⅱ=KI dzⅠ、2式中:K为可靠系数,一般取1、1~1、2;I dzⅠ、2为相邻线路速断保护得电流定值(三)过电流保护(Ⅲ段)过电流保护定值应与相邻线路得延时段保护或过电流保护配合整定,其电流定值还应躲过最大负荷电流,动作时限按阶梯形时限特性整定,写成表达式为:I dz、Ⅲ=K max{I dzⅡ、2 ,I L}式中:K为可靠系数,一般取1、1~1、2;I dzⅡ、2为相邻线路延时段保护得电流定值;I L 为最大负荷电流(四)反时限过流保护由于定时限过流保护(Ⅲ段)愈靠近电源,保护动作时限愈长,对切除故障就是不利得。
为能使Ⅲ段电流保护缩短动作时限,第Ⅲ段可采用反时限特性。
反时限过电流保护得电流定值按躲过线路最大负荷电流条件整定,本线末端短路时有不小于1、5得灵敏系数,相邻线路末端短路时,灵敏系数不小于1、2,同时还要校核与相邻上下一级保护得配合情况。
继电保护整定值计算方法继电保护是电力系统中一项重要的保护措施,用于在电力系统发生故障时及时切断故障电路,保护电力设备和电力系统的安全运行。
继电保护的整定值是指设置在继电保护装置中的参数,如果整定值的选择不合理,将会导致继电保护装置误操作或者不能发挥其保护作用。
本文将介绍继电保护整定值计算的方法和注意点。
继电保护整定值选择的原则继电保护整定值的选择应遵循以下原则:1.对主要故障进行快速响应,如过载、短路、接地等故障。
2.避免误动作,使保护装置对于正常运行的设备不进行不必要的干预。
3.满足电力系统的要求,如稳定性、动稳定性等。
在选择整定值时还需考虑电力系统的实际情况,如电力系统的负荷特点、输电线路的长度和特性、电容器的影响等。
继电保护整定值计算方法过流保护过流保护是常用且关键的继电保护之一,其整定值的计算方法如下:1. 瞬时过流保护瞬时过流保护的整定值计算公式为:$$I_p = K_f \\cdot I_{\\text{额定}}$$其中,I p为整定值,K f为特征系数,$I_{\\text{额定}}$为额定电流。
特征系数的选择一般为1.5到3.0之间,在电力系统的主传输网中,特征系数取2.0左右较为合适,在供配电系统中,特征系数则可适当增加。
2. 过流时间保护过流时间保护的整定值计算公式为:$$I_t = K_f \\cdot I_{\\text{额定}} \\cdot t$$其中,I t为整定值,K f为特征系数,$I_{\\text{额定}}$为额定电流,t为动作时间。
一般而言,过流时间保护的特征系数较大,大于等于10,可以根据实际需要进行调整。
绝缘监测保护绝缘监测保护的整定值计算方法如下:$$K_p=\\frac{V_\\text{额定}}{\\sqrt{2} R_0}$$其中,K p为整定值,$V_\\text{额定}$为电力设备额定电压,R0为电力设备的零序电阻。
该整定值为当设备的接地阻抗低于一定程度时,绝缘监测保护装置将动作以切断电力设备,防止电力设备由于接地短路而损坏。
发电机保护装置主要定值整定原则Revised by Petrel at 2021发电机保护装置主要定值整定原则(仅供参考)DGP-11数字发电机差动保护装置DGP-12数字发电机后备保护装置DGP-13数字发电机接地保护装置北京美兰尼尔电子技术有限公司1DGP-11数字发电机差动保护主要定值整定原则1.1纵差保护1.1.1差动速断保护动作电流整定差动速断保护动作电流一般按躲过机组非同期合闸产生的最大不平衡电流整定。
一般可取3~4倍额定电流。
1.1.2比率差动保护1.1.2.1最小动作电流(I do)整定I do为差动保护最小动作电流值,应按躲过正常发电机额定负载时的最大不平衡电流(I unb·o)整定,即:或I do=K k×2×0.03I f2nI do=K k·I unb·o式中:K k—可靠系数,取1.5;—发电机额定负荷状态下,实测差动保护中的不平衡电流;I unb·oI f2n—发电机二次额定电流。
一般可取I do=(0.15~0.3 I n),通常整定为0.2 I n。
如果实测I unb·o较大,则应尽快查清I unb·o增大的原因,并予消除,避免因I do整定过大而掩盖一、二次设备的缺陷或隐患。
发电机内部短路时,特别是靠近中性点经过渡电阻短路时,机端或中性点侧的三相电流可能不大,为保证内部短路时的灵敏度,最小动作电流I do不应无根据地增大。
1.1.2.2拐点电流定值(I ro)整定定子电流等于或小于额定电流时,差动保护不必具有制动特性,因此,I ro可整定为:I ro=(0.8~1.0)I f2n1.1.2.3比率制动系数(K)整定发电机差动保护比率制动系数按下式整定:K=K k·K ap·K cc·K er式中:K k—可靠系数,取1.5;K ap—非周期分量系数,取2.0;K cc—电流互感器同型系数,取1.0;K er—电流互感器比误差,取0.1。
发电机保护装置主要定值整定原则(仅供参考)DGP-11数字发电机差动保护装置DGP-12数字发电机后备保护装置DGP-13数字发电机接地保护装置北京美兰尼尔电子技术有限公司1 DGP-11 数字发电机差动保护主要定值整定原则1.1 纵差保护1.1.1 差动速断保护动作电流整定差动速断保护动作电流一般按躲过机组非同期合闸产生的最大不平衡电流整定。
一般可取3~4倍额定电流。
1.1.2 比率差动保护1.1.2.1 最小动作电流(I do)整定I do为差动保护最小动作电流值,应按躲过正常发电机额定负载时的最大不平衡)整定,即:电流(I unb·o或I do=K k×2×0.03I f2nI do =K k·I unb·o式中:K k—可靠系数,取1.5;I unb·o—发电机额定负荷状态下,实测差动保护中的不平衡电流;I f2n—发电机二次额定电流。
一般可取I do=(0.15~0.3 I n),通常整定为0.2 I n。
如果实测I unb较大,·o增大的原因,并予消除,避免因I do整定过大而掩盖一、二则应尽快查清I unb·o次设备的缺陷或隐患。
发电机内部短路时,特别是靠近中性点经过渡电阻短路时,机端或中性点侧的三相电流可能不大,为保证内部短路时的灵敏度,最小动作电流I do不应无根据地增大。
1.1.2.2 拐点电流定值(I ro)整定定子电流等于或小于额定电流时,差动保护不必具有制动特性,因此,I ro 可整定为:I ro=(0.8~1.0)I f2n1.1.2.3 比率制动系数(K)整定发电机差动保护比率制动系数按下式整定:K=K k·K ap·K cc·K er式中:K k—可靠系数,取1.5;K ap—非周期分量系数,取2.0;K cc—电流互感器同型系数,取1.0;K er—电流互感器比误差,取0.1。
广大科技SGZB-07系列高压配电装置综合监控保护器定值整定注意事项鹤壁市广大科技有限公司(内部资料)2008年1月版本号:1.0定值整定注意事项1、定值表2、注意事项(1)速断小延时为固定50ms,当所带负荷为变压器且容量大于600kV A以上时,需要投入;(2)速断经电压闭锁选中后,低电压闭锁过流值必须设置,一般可以设置为80V,即认为当电流大于速断值且电压低于80V时,认为真正的速断。
(3)过流的经电压闭锁条件根据情况设置。
(4)过负荷元件可以认为过载值,当电流超过此值时才进行过流保护判断,此值一定要设置合适。
(5)投入的过流保护设置原则,速断值大于过流II段,过流II段值大于过流III段,过流III段要大于过负荷元件,延时时间反之。
(6)零序I段值应大于零序II段值,II段只告警,I段为投跳闸。
(7)低压值要大于失压值,时间应大于失压值。
(8)失压延时时间应不大于1.5秒。
(9)负序I段用于断相的判别,定值为额定值的0.6-1倍,一般取0.7。
(10)负序II段用于灵敏的三相不平衡保护,定值为额定值的0.2-0.6倍,一般取0.4,延时时间0.5-12秒。
(11)相序错误告警控制字应投入,在相序错误时自动屏蔽PT断线、负序保护。
(12)控制字为投入项,定值设置后应在控制字中进行投入。
(13)软件界面初始零序CT的变比为1000,需要根据开关所配的零序CT进行设置。
3、地面需要特别注意事项(14)零序功率方向保护,中性点接地系统的开关不投入该项保护,推荐不投入零序功率方向保护(15)失压保护,如果开关没有失压脱扣机构或没有甩掉开关自带的失压脱扣线圈的开关不投入该项保护,对于集中供电的建议不投入该保护,防止造成大面积跳闸(16)温度、频率量如果现场没有接入则不投入该项保护功能(17)保护程序中屏蔽但定值界面中并没有屏蔽的保护功能l风电闭锁l瓦斯电闭锁l绝缘监视l PT断线保护(VV型接法屏蔽)l相序错误告警(VV型接法屏蔽)l相角计算(VV型接法屏蔽)4、定值整定范围序号定值名称可设置范围单位注意事项1 失压跳闸电压定值25.0~60.0 V 线电压2 失压跳闸延时定值0.50~3.0 s 一般取0.5s3 过负荷元件 1.00~60.00 A 额定电流的1.1倍,值应小于过流III值和反时限的启动电流4 过负荷告警延时0.00~99.99 s 出厂时默认设置为30s5 速断电流0.00~60.00 A6 过流Ⅱ段保护0.00~60.00 A7 过流Ⅲ保护定值0.00~60.00 A8 过流Ⅱ段保护延时0.00~99.99 s9 过流Ⅲ保护延时0.00~99.99 s 速断值应大于过流II段,过流II段值应大于过流III,延时时间反之10 低电压闭锁过流定值60.0~100.0 V 线电压,如果过流保护选择低电压闭锁过流,则在过流保护时判断电压是否低于此值,低于此值时保护才动作。
1、10lkV用户用电可靠性与其相关保护朱国才北京供电局(100031)此次所谈范围仅限于目前北京地区101kV用户站及其供电电源线路的继电保护配置、定值整定原则与10kV用户可靠用电相关的几个方面。
就目前10kV用户站普遍采用的一次主接线方式(如图1):图11 通常采用的10kV继电保护配置原则及整定方法(1) 上级电源——局变电所10kV出线(如图:调度号217、239断路器处)保护配置为:过流、速断、零序(10kV为小电阻接地系统时,需设零序保护)、重合闸;保护定值一般为:过流(N217或239断路器过流保护TA变比,I217或239断路器过流保护电流定值,时限1.0S ),速断(N217或239断路器速断保护TA变比,I217或239断路器速断保护电流定值,时限0.5或0S),零序(N217或239零序保护TA变比,I217或239断路器零序保护电流定值,时限1.0S),重合闸(1.0S,出线为电缆时一般需停用)。
(2) 用户站10kV进线(如图:调度号201、202断路器)保护配置为:过流、速断、零序(10kV为小电阻接地系统时,需设零序保护),至于进线无压掉闸此次不做讨论;保护定值一般为:过流(N201,或202断路器过流保护TA变比,I201或202断路器过流保护电流定值,时限0.5S ),速断(N201,或202断路器速断保护TA变比,I201l或202断路器速断保护电流定值,时限0S),零序(N201或202断路器零序保护TA变比,I201或202断路器零序保护电流定值,时限0.5S)。
(3) 用户站10kV母联(如图:调度号245断路器处)自投、后加速、合环保护此次亦不做讨论,速断、零序保护一般退出,通常投入过流保护,保护定值一般为:过流(N245断路器过流保护TA变比,I245断路器过流保护电流定值,时限0.5S)。
(4) 用户站10kV出线(如图:调度号211、221断路器处)保护配置为:过流、速断、零序(10kV为小电阻接地系统时,需设零序保护);保护定值一般为:过流N211或221等断路器过流保护TA变比,I211或221等断路器过流保护电流定值,时限0.5S ),速断(N211或221等断路器保护TA变比,I211,或221等断路器速断保护电流定值,时限0S ),零序(N211或221等断路器零序保护TA变比,I211或221等断路器零序保护电流定值,时限0.5S)。
定值整定原则及注意事项1.保护配置SGZB-07高压配电保护装置配置有以下保护:定值表如下:➢ 三段式过流保护 ➢ 三种反时限过流保护 ➢ 二段式零序过流保护 ➢ 断相保护➢ 三相不平衡保护 ➢ 低电压保护 ➢ 过电压保护 ➢ 失压保护 ➢零序过压告警➢ 选择性漏电保护 ➢ 电缆绝缘监视保护 ➢ 风电闭锁保护 ➢ 瓦斯闭锁保护 ➢ 过负荷告警 ➢ 相序错误告警 ➢ PT 断线保护 ➢ 温度监测告警➢保护信号未复归闭锁合闸注:●在定值软件表中,实心表示投入,红色表示投跳闸,黄色表示告警。
●在保护器上,“Y”表示投入,“N”表示退出。
●定值表及保护器上的定值除零序电流外,其他均为二次值。
●在保护器上,定值设置后应将相应的控制字投入,否则定值不会生效;控制字不投入建议将定值清0。
2. 定值整定a)保护启动元件本装置过负荷启动元件为静稳破坏元件启动。
按躲开最大负荷电流整定,一般取最大负荷电流的1.1倍。
本装置的过负荷启动元件可设置0.00—99.99s的判断延时,为防止出现频繁过负荷事件,出厂默认设置为30s。
注:该定值应设置,且值小于三段式过流和反时限过流的定值。
b)三段式过流保护包括电流速断保护、两段定时限过流保护。
电流速断也称作过流I段,两段定时限过流也称作过流II段和过流III段。
过流I段用作短路保护,过流II段、过流III段用作后备保护。
一般来说,终端线路只投入速断保护(过流I段),而电源进出线,需要上下级配合,以防止越级跳闸,需要投速断保护(过流I段)和后备保护(过流II段、过流III段)。
速断保护,投入小延时选项(50ms),主要是防止空载投入大型变压器时产生的励磁涌流冲击,使速断保护误动,导致投不上变压器的情况发生。
小延时时间可设置。
一般来说,变压器容量在600KV A以上时,速断保护就要投入50ms的小延时。
定时限过流的延时主要用来保证保护装置的选择性,根据实际电网情况整定。
相邻保护的动作时间,自负荷向电源方向逐级增大。
电气保护整定值管理制度1、电气保护整定值设定原则的基本要求:1)正常工作和正常启动时,不应切断电路。
2)线路故障时,应可靠切断故障电路。
3)线路故障时,各级保护应有选择性的切断电路。
2、保护电器的设定原则1)正常工作中,保护电器不动作,应符合此条件:IB≤In即线路的计算电流小于等于保护电器的额定电流。
2)启动时,保护电器不动作,以电动机说明,有下列几种:a)熔断器熔断器熔体的额定电流Ir应符合下式要求:Ir≥Kr[IM1+IB(n-1)]IM1—线路中所接最大一台电机的额定电流IB(n-1)—除最大一台电机外的线路计算电流Kr—计算系数,通常取1.0~1.5。
当IM1/IB值为0.25~0.4时,Kr取1.0~1.1; 当IM1/IB值为0.5~0.6时,Kr取1.2~1.3; 当IM1/IB值为0.7~0.8时,Kr取1.4~1.5b)断路器断路器长延时整定电流Izd1,一般要求为电机额定电流的1.1~1.15倍,整定时间s要大于电机的启动时间。
短延时脱扣整定电流Izd2,应躲开最大电机的启动电流,符合下式:Izd2≥K[IqM1+IB(n-1)]IqM1—线路中最大一台电机的启动电流,K—可靠系数取1.2瞬时脱扣整定电流Izd3,应躲开最大电机的全启动电流,符合下式:Izd3≥K[Iq’M1+IB(n-1)]Iq’M1—线路中最大一台电机的全启动电流,为IqM1的1.7~2.1倍;K—可靠系数取1.2c)过载保护用断路器长延时整定电流Izd1做过载保护,一般要求为电机额定电流的1.1~1.15倍,整定时间s要大于电机的启动时间用热继电器做过载保护:正确算选380V三相电动机的过载保护热继电器,尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件。
热元件整定电流按“两倍千瓦数整定”;热元件额定电流按“号流容量两倍半”算选;热继电器的型号规格,即其额定电流值应大于等于热元件额定电流值,整定时间s要大于电机的启动时间。
定值整定原则及注意事项
1.
保护配置
SGZB-07高压配电保护装置配置有以下保护:
定值表如下:
➢ 三段式过流保护 ➢ 三种反时限过流保护 ➢ 二段式零序过流保护 ➢ 断相保护
➢ 三相不平衡保护 ➢ 低电压保护 ➢ 过电压保护 ➢ 失压保护 ➢
零序过压告警
➢ 选择性漏电保护 ➢ 电缆绝缘监视保护 ➢ 风电闭锁保护 ➢ 瓦斯闭锁保护 ➢ 过负荷告警 ➢ 相序错误告警 ➢ PT 断线保护 ➢ 温度监测告警
➢
保护信号未复归闭锁合闸
注:
●在定值软件表中,实心表示投入,红色表示投跳闸,黄色表示告警。
●在保护器上,“Y”表示投入,“N”表示退出。
●定值表及保护器上的定值除零序电流外,其他均为二次值。
●在保护器上,定值设置后应将相应的控制字投入,否则定值不会生效;控制字不投入
建议将定值清0。
2. 定值整定
a)保护启动元件
本装置过负荷启动元件为静稳破坏元件启动。
按躲开最大负荷电流整定,一般取最大负荷电流的1.1倍。
本装置的过负荷启动元件可设置0.00—99.99s的判断延时,为防止出现频繁过负荷事件,出厂默认设置为30s。
注:该定值应设置,且值小于三段式过流和反时限过流的定值。
b)三段式过流保护
包括电流速断保护、两段定时限过流保护。
电流速断也称作过流I段,两段定时限过流也称作过流II段和过流III段。
过流I段用作短路保护,过流II段、过流III段用作后备保护。
一般来说,终端线路只投入速断保护(过流I段),而电源进出线,需要上下级配合,以防止越级跳闸,需要投速断保护(过流I段)和后备保护(过流II段、过流III段)。
速断保护,投入小延时选项(50ms),主要是防止空载投入大型变压器时产生的励磁涌流冲击,使速断保护误动,导致投不上变压器的情况发生。
小延时时间可设置。
一般来说,变压器容量在600KV A以上时,速断保护就要投入50ms的小延时。
定时限过流的延时主要用来保证保护装置的选择性,根据实际电网情况整定。
相邻保护的动作时间,自负荷向电源方向逐级增大。
经电压闭锁主要是为了提高电流保护的可靠性和灵敏度。
因为真正发生短路故障时,电压会急剧下降,如果只是电流大于定值,而电压正常,就表示线路没有故障,保护不动作。
如果电流大于定值的同时电压也低于定值,这时就表示线路发生了真正短路故障,保护动作切断故障。
闭锁电压取线电压。
c)反时限过流保护
反时限过电流保护是指动作时间随短路电流的增大而自动减小的保护。
使用在输电线路上的反时限过电流保护,能更快的切除被保护线路首端的故障。
本机的反时限过流保护符合IEC标准,可通过整定选择IEC A(一般反时限)、IEC B(非常反时限)、IEC C(极度反时限)三种反时限特性任一种:
一般反时限: ,极度反时限:
T p---定值表中的时间常数,一般设为1秒,或根据具体电动机的特性曲线选择; I p---定值表中的启动电流,一般设为电动机的额定电流; I ---曲线上某点的电流值;t ---曲线上某点对应的时间值。
定值表中,须整定启动电流Ip ,时间常数Tp ,和选择三种曲线的一种投入使用。
一般反时限特性曲线:
1)(14.002.0-=Ip I Tp t 1)(5.13-=Ip
I
Tp t 1)(802-=
Ip I Tp t
d)过电压保护
过电压保护采用线电压判别方式。
设置过电压保护的目的主要是为了防止用电设备长期处于严重过电压的状态下运行,以免损坏用电设备。
过电压保护一般不投跳闸,只发信号用于告警,提请运行值班人员注意。
过电压保护一定要设定延时,以免电压瞬间波动引起不必要的告警。
如果过电压保护要投跳闸,不是所有设备的保护都投跳闸,而是仅仅对允许过电压要求苛刻的设备才投跳闸。
定值一般整定为额定值的120%。
延时时间一般设置为1.00~30.0秒。
e)低电压保护
采用线电压判别。
可动作于信号或跳闸。
定值一般整定为额定值的80%。
延时时间一般设置为1.00~30.0秒。
注:该定值应大于失压值,延时时间应大于失压的延时时间。
f)失压保护
失压保护应在母线真正失压时可靠动作。
保护器能分辨电压波动和真正母线失压。
失压保护采用线电压判别方式。
失压保护的电压定值一般取额定值的60%,延时时间一般设置为0.50~1.00秒。
注:如果开关内没有失压脱扣器,该项保护必须投入。
g)零序过压保护
零序过压保护主要用于在单线接地时或叫漏电发生时,发出告警。
零序过压保护一定要设定延时,以保证零序过压告警的可靠性。
零序过压一般不投跳闸只告警,以免在发生单相接地时,所有开关全部跳闸,造成不必要的大面积停电。
定值在3V~30V之间整定,延时时间一般设置为1.00~10.0秒。
h)两段式零序电流保护
保护器中配置了两段式零序过流保护,并可单独设置功率方向。
两段保护主要是为了实现先告警后跳闸。
零序过流II段可以用很小的定值用于告警,零序过流I段可以设以较大的定值,并且设置投跳闸。
零序过流I段按躲过最大不平衡电流整定,一般整定为最大不平衡电流的1.2倍。
如果三相对称性很好,几乎不存在不平衡电流,则按躲过本线路本身的容性电流整定,一般整定为0.5~1.0A之间。
延时时间一般设置为0.10~10.0秒。
另外,零序过流保护可以投方向。
零序过流保护一般要投延时,以避免瞬时接地或瞬时三相不平衡时,造成零序保护误动。
一般进线不设零序过流保护。
注:零序电流I段定值必须大于零序电流II段的定值。
i)两段式负序电流保护
当发生断相或严重三相不平衡时会产生较大的负序电流,而负序电流将在电动机转子中产生两倍的工频感应电流,使转子发热大大增加,会给电动机造成灾难性的危害,俗称负序电流烧机。
负序还能造成电动机的振动,危害电动机的安全运行。
所以保护装置配置了两段负序电流保护动作于信号或跳闸。
负序I段用于断相的判别,定值为额定值的0.6-1倍,一般取0.7。
负序II段用于灵敏的三相不平衡保护,定值为额定值的0.2-0.6倍,一般取0.4,延时时间0.5-12秒。
注:电流相序错时负序电流约等于相电流,此时装置会自动屏蔽断相和三相不平衡保护。
负序过流I的定值必须大于负序过流II的定值。
j)电缆绝缘监视保护
在负荷侧双屏蔽电缆屏蔽心线与屏蔽地线之间的绝缘电阻值降≤3K时,保护动作;>5.5K时保护可靠不动作。
当双屏蔽电缆屏蔽心线与屏蔽地线的回路电阻值增加到≥1.5K时,保护可靠动作;<0.8K时,保护可靠不动作。
当绝缘值没有恢复到可靠不动作值时,该信号将不能复归。
k)风电闭锁、瓦斯闭锁
风电闭锁、瓦斯闭锁都是接进保护器的常开空接点,保护器可以区分信号类型,并可以经延时去抖而跳闸。
延时时间一般设置为0.50~10.00秒。
l)PT断线保护
当发生一相或两相PT断线时会产生较大的负序电压,根据负序电压值大小来实现预警或延时跳闸保护,动作时间0.50~1.00s可调。
无电流或有负序电流时闭锁PT断线保护。
注:相序接错将闭锁PT断线。
m)相序错误告警
当三相电压、电流采样信号接线导致相序错误时,会导致测量和计量错误或一些保护失效,装置通过对电压、电流的采样计算判断出电压、电流和功率的相序是否正确从而实现预警。
此相保护应投入,当发生相序错误时自动闭锁负序保护和PT断线保护。
3. 注意事项
a)速断小延时为固定50ms,当所带负荷为变压器且容量大于600kV A以上时,需要
投入;
b)速断经电压闭锁选中后,低电压闭锁过流值必须设置,一般可以设置为80V,即认
为当电流大于速断值且电压低于80V时,认为真正的速断。
c)过流的经电压闭锁条件根据情况设置。
d)过负荷元件可以认为过载值,当电流超过此值时才进行过流保护判断,此值一定要
设置合适。
e)投入的过流保护设置原则,速断值大于过流II段,过流II段值大于过流III段,过
流III段要大于过负荷元件,延时时间反之。
f)零序I段值应大于零序II段值,II段只告警,I段为投跳闸。
g)低压值要大于失压值,时间应大于失压值。
h)失压延时时间应不大于1秒。
i)负序I段用于断相的判别,定值为额定值的0.6-1倍,一般取0.7。
j)负序II段用于灵敏的三相不平衡保护,定值为额定值的0.2-0.6倍,一般取0.4,
延时时间0.5-12秒。
k)相序错误告警控制字应投入,在相序错误时自动屏蔽PT断线、负序保护。
l)控制字为投入项,定值设置后应在控制字中进行投入。
m)软件界面初时零序CT的变比为1000,在平煤十二矿在设置时应改为600.
4. 定值整定范围。
