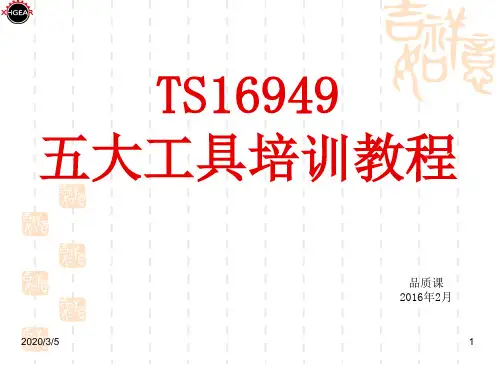

TS16949五大工具简诉.pptx

TS16949五大工具分别是：产品质量先期策划（APQP、测量系统分析（MSA）、统计过程控制（SPC、生产件批准（PPAP和潜在失效模式与后果分析（FMEA第一：APQP产品质量先期策划一、QFD简介-简单介绍APQP的背景和基本原则二、A PQP羊解（五个阶段）1）项目的确定阶段•立项的准备资料和要求・立项输出的结果和记录2）产品研发阶段•产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生•产品研发阶段输出的结果和记录3）过程研发阶段•过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生•过程研发阶段输出的结果和记录4 ）设计方案的确认•进行试生产的要求和必须的输出结果5）大规模量产阶段•寺续改进三、控制计划•控制计划在质量体系中的重要地位•空制计划的要求第二：MSA测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。

这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。

若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。

一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。

T S16949质量体系五大工具TS16949五大工具分别是：产品质量先期策划（APQP）、测量系统分析（MSA）、统计过程控制（SPC）、生产件批准（PPAP）和潜在失效模式与后果分析（FMEA）第一：APQP 产品质量先期策划一、QFD 简介-简单介绍APQP的背景和基本原则二、APQP详解（五个阶段）1）项目的确定阶段●立项的准备资料和要求●立项输出的结果和记录2）产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3）过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4）设计方案的确认●进行试生产的要求和必须的输出结果5）大规模量产阶段●持续改进三、控制计划●控制计划在质量体系中的重要地位●控制计划的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。

这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。

若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。

一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。

TS16949五大核心工具简介：1、APQP（先期产品质量策划）APQP强调在产品量产之前，通过产品质量先期策划或项目管理等方法，对产品设计和制造过程设计进行管理，用来确定和制定让产品达到顾客满意所需的步骤。

产品质量策划的目标是保证产品质量和提高产品可靠性，它一般可分为以下五个阶段：第一阶段：计划和确定项目（项目阶段）；第二阶段：产品设计开发验证（设计及样车试制）；第三阶段：过程设计开发验证（试生产阶段）；第四阶段：产品和过程的确认（量产阶段）；第五阶段：反馈、评定及纠正措施（量产阶段后）。

2、FEMA（失效模式及后果分析）FEMA体现了防错的思想，要求在设计阶段和过程设计阶段，对构成产品的子系统、零件及过程中的各个工序逐一进行分析，找出所有潜在的失效模式，并分析其可能的后果，从而预先采用必要的措施，以提高产品的质量和可靠性的一种系统化的活动。

FEMA从失效模式的严重度(S)、频度(O)、探测度(D)三方面分析，得出风险顺序数RPN=S×O×D，对RPN及严重度较高的失效模式采取必要的预防措施。

FMEA能够消除或减少潜在失效发生的机会，是汽车业界认可的最能减少“召回”事件的质量预防工具。

3、MSA（测量系统分析）MSA是使用数理统计和图表的方法对测量系统的分辨率和误差进行分析，以评估测量系统的分辨率和误差对于被测量的参数来说是否合适，并确定测量系统误差的主要组成的方法。

测量系统的误差对稳定条件下运行的测量系统，通过多次测量数据的统计特性的偏倚和方差来表征。

一般来说，测量系统的分辨率应为获得测量参数的过程变差的十分之一，测量系统的相关指标有：重复性、再现性、线性、偏倚和稳定性等。

4、PPAP（生产件批准程序）PPAP是指在产品批量生产前，提供样品及必要的资料给客户承认和批准，来确定是否已经正确理解了顾客的设计要求和规范。

需要进行PPAP的包括新产品、样件纠正、设计变更、规范变更及材料变更等情况；提供的文件可以包括以下方面：样件、设计记录、过程流程图、控制计划、FEMA、尺寸结果、材料/性能试验、质量指数、保证书PSW、外观批准报告AAR等19项目，只有PPAP认可后才可向客户批量供货。

TS16949五大工具分别是：产品质量先期策划（APQP）、测量系统分析（MSA）、统计过程控制（SPC）、生产件批准（PPAP）和潜在失效模式与后果分析（FMEA）第一：APQP 产品质量先期策划一、QFD 简介-简单介绍APQP的背景和基本原则二、APQP详解（五个阶段）1）项目的确定阶段●立项的准备资料和要求●立项输出的结果和记录2）产品研发阶段●产品研发需要事先考虑和参考的要求和信息，以确保尽可能预防产品设计问题的产生●产品研发阶段输出的结果和记录3）过程研发阶段●过程研发需要事先考虑和参考的要求和信息，以确保尽可能预防生产中问题的产生●过程研发阶段输出的结果和记录4）设计方案的确认●进行试生产的要求和必须的输出结果5）大规模量产阶段●持续改进三、控制计划●控制计划在质量体系中的重要地位●控制计划的要求第二：MSA 测量系统分析测量系统必须处于统计控制中，这意味着测量系统中的变差只能是由于普通原因而不是由于特殊原因造成的。

这可称为统计稳定性；测量系统的变差必须比制造过程的变差小；变差应小于公差带；测量精度应高于过程变差和公差带两者中精度较高者，一般来说，测量精度是过程变差和公差带两者中精度较高者的十分之一；测量系统统计特性可能随被测项目的改变而变化。

若真的如此，则测量系统的最大的变差应小于过程变差和公差带两者中的较小者。

一、MSA的目的、适用范围和术语二、测量系统的统计特性三、测量系统变差的分类四、测量系统变差（偏倚、重复性、再现性、稳定性、线性）的定义、图示表达方式五、测量系统研究的准备六、偏倚的分析方法、判定准则七、重复性、再现性的分析方法、判定准则八、稳定性的分析方法、判定准则九、线性的分析方法、判定准则十、量型测量系统研究指南十一、量具特性曲线十二、计数型量具小样法研究指南十三、计数型量具大样法研究指南十四、案例研究第三：PPAP 生产件批准程序PPAP的目的是用来确定供方是否已经正确理解了顾客工程设计记录和规范的所有要求，并且在执行所要求的生产节拍条件下的实际生产过程中，具有持续满足这些要求的潜能，是目前最完善的供应商选择与控制系统。
