C201.截面：锥形基础边缘高度不宜小于200mm，且两个方向坡度不宜大于1:3；阶形基础每阶基础高度宜为200~300mm2.配筋：受力筋：最小配筋率不应小于0.15%（一般按最小配筋率来初定截面）；最小直径不应小于10mm；钢筋间距不应大于200mm，不应小于100mm；分布筋：墙下条形基础纵向分布筋直径不应小于8mm，间距不应大于300mm；每延米分布筋面积不应小于受力钢筋面积的15%。
3.保护层：当有垫层是不应小于40mm，无垫层时不应小于70mm。
4.垫层：厚度不小于70mm，垫层混凝土等级不宜小于C10；5.计算：（计算过程均由探索者完成，直接看结果即可）由JCCAD中读取目标组合中最大轴力组合。
在探索者中，注意由于模型生成的是组合值，最好输入组合值，然后输入一个折减系数Ks。
探索者会计算地基的承载力（此时会自动算标准值）和基础配筋（此时自动使用组合值）a.冲切计算：对独立基础，当冲切破坏锥体在基础底面以内时，应验算柱与基础交接处以及基础变阶处的受冲切承载力；b.剪切计算：对当冲切破坏锥体在基础底面外时（即基础底面短边尺寸小于或等于柱宽加两倍基础有效高度的独立基础），以及墙下条形基础，应验算柱（墙）与基础交接处的基础受剪承载力。
c.底板配筋计算：直接按抗弯计算确定。
d.局部受压承载力计算：基础混凝土等级小于柱混凝土等级时需进行验算。
6.其它：a.独基和条基宽度大于2.5m时，底板受力筋的长度可截断10%。
b.当柱为小偏心或轴心受压且基础高度≥1200或者大偏心时基础高度≥1400时，可仅将四角插筋伸至底板钢筋网上，其余钢筋锚固在基础内（满足锚固长度即可）。
7.条形基础的其它要求：（条基计算结果由PKPM得出）a.条基的基础梁高度宜为柱距的1/4~1/8；翼板厚度不小于200mm，当大于250mm时宜采用变厚度翼板，其顶面坡度宜≤1:3；b.条基端部应挑出，挑出长度宜为第一跨的0.24倍c.柱与条基连接处，柱边到条基边距离不小于50mmd.条基基础梁顶筋全部贯通，底部贯通筋不应少于顶筋的1/3；e.其它详见《地基基础设计规范》8.3节。
结构识图——独立基础，条形基础，筏形基础，柱子前期发表的结构识图——独立基础，条形基础，筏形基础，柱子，并未收录到本专栏，读者反映查找不便，特汇编为一篇文章以成系列第一篇独立基础识图结构工程识图重点分五大部分：①基础、②柱（墙）、③梁、④板、⑤楼梯，其中基础又分为独立基础、桩基础、筏形基础等形式，先讲独立基础，见下图：图1：基础平面图【例1】识读某建筑独立基础平法施工图。
1、首先了解独立基础编号及其代表的形式，见下表：注：设计时应注意：当独立基础截面形状为坡形时，其坡面应采用能保证混凝土浇筑、振捣密实的较缓坡度；当采用较陡坡度时，应要求施工采用在基础顶部坡面加模板等措施，以确保独立基础的坡面浇筑成型、振捣密实。
2、图1为某建筑独立基础平法施工图平面图，从图中可以看出：（1）该建筑基础为普通独立基础，根据选用的符号分析是坡形截面和阶形截面两种形式。
图中普通独立基础有三种编号，分别为DJP01、DJP02、DJP03；阶形截面普通独立基础有一种编号，为DJJ01。
每种编号的基础选择了其中一个进行集中标注和原位标注。
（2）以DJP01为例进行识读。
从标注中可以看出该基础平面尺寸为2500mm×2500mm，竖向尺寸第一阶为300mm，第二阶尺寸为300mm，基础底板总厚度为600mm。
柱子截面尺寸为400mm×400mm。
基础底板双向均配置直径12mm的HRB335级钢筋，分布间距均为150mm。
各轴线编号以及定位轴线间距，图中都已标出。
第二篇条形基础识读1、条形基础。
当建筑物上部结构采用墙承重时，基础沿墙身设置，多做成长条形，这类基础称为条形基础或带形基础，一般用于多层混合结构、自建房等，如图2-1所示。
图2-1 条形基础2、基础的构造组成以条形基础为例，介绍一下基础的构造组成，如图2-2所示图2-2 条形基础的构造组成（1）地基地基是基础下面的土层，承受由基础传递的建筑物的全部荷载。
《基础工程》课程设计一、墙下条形基础课程设计任务书某教学楼采用毛石条形基础，教学楼建筑平面如图1所示，试设计该基础。
地下水位在天然地表下8.5m，水质良好，无侵蚀性。
室外设计地面-0.6m，室外设计地面标高同天然地面标高。
梁L-1截面尺寸为200mm×500mm，伸入墙内240 mm，梁间距为3.3 m，外墙及山墙的厚度为370 mm，双面粉刷。
基础采用两种方案：(1) 采用M5水泥砂浆砌毛石；(2) 采用水泥砂浆M5，砌MU10砖基础。
标准冻深为1.20m。
荷载及土层参数如表1。
图1 教学楼建筑平面图表1 荷载及土层参数设计内容⑴荷载计算（包括选计算单元、确定其宽度）。
⑵确定基础埋置深度。
⑶确定地基承载力特征值。
⑷确定基础的宽度和剖面尺寸。
⑸软弱下卧层强度验算。
二、柱下钢筋混凝土独立基础设计任务书某教学楼为四层钢筋混凝土框架结构，采用柱下独立基础，柱网布置如图2所示，试设计该基础。
该地区地势平坦，无相邻建筑物，经地质勘察：持力层为粘性土，土的天然重度为18 kN/m3，地基承载力特征值f ak=230kN/m2，地下水位在-7.5m处，无侵蚀性，标准冻深为1.0m（根据地区而定）。
荷载参数表如表2。
传来轴心荷载为680kN，弯矩值为80kN·m，水平荷载为10kN。
表2 柱下独立基础荷载参数表组号柱截面尺寸上部结构传下来的荷载标准值轴力kN 弯矩kN.m 剪力KN1 350mm×500mm 680 80 102 300mm×450mm 678 89 123 400mm×500mm 658 88 114 350mm×550mm 655 75 155 350mm×500mm 687 78 146 300mm×450mm 654 89 137 400mm×500mm 638 88 158 350mm×550mm 689 80 169 350mm×500mm 656 83 1210 300mm×450mm 632 84 11设计内容：（1）确定基础埋置深度（2）确定地基承载力特征值（3）确定基础的底面尺寸（4）确定基础的高度（5）基础底板配筋计算（6）绘制施工图（基础的平面布置图及基础配筋图）三、桩基础设计任务书：某多层建筑一框架结构，柱所采用的混凝土等级为C30，建筑场地位于市区，地势平坦。

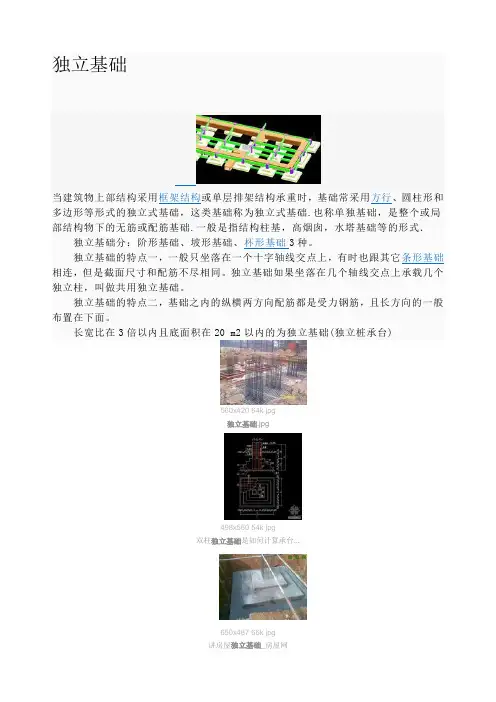

独立基础当建筑物上部结构采用框架结构或单层排架结构承重时，基础常采用方行、圆柱形和多边形等形式的独立式基础，这类基础称为独立式基础.也称单独基础，是整个或局部结构物下的无筋或配筋基础.一般是指结构柱基，高烟囱，水塔基础等的形式．独立基础分：阶形基础、坡形基础、杯形基础3种。
独立基础的特点一，一般只坐落在一个十字轴线交点上，有时也跟其它条形基础相连，但是截面尺寸和配筋不尽相同。
独立基础如果坐落在几个轴线交点上承载几个独立柱，叫做共用独立基础。
独立基础的特点二，基础之内的纵横两方向配筋都是受力钢筋，且长方向的一般布置在下面。
长宽比在3倍以内且底面积在20 m2以内的为独立基础(独立桩承台)560x420 64k jpg独立基础.jpg498x560 54k jpg双柱独立基础是如何计算承台...650x487 66k jpg讲房屋独立基础_房屋网199x161 4k jpg杯形基础是独立基础的一种,...640x480 100k jpg讲房屋独立基础_房屋网独立基础安全施工方案一．工程概况玉带河新苑6#住宅楼工程，位于月瀛小区东侧，该工程为六层钢筋混凝土框架结构，，建筑面积3910㎡，抗震设防类别为丙类，Ⅱ类场地，属抗震有利地段。
（一）基础的结构形式基础形式为1~15线柱下钢筋混凝土独立基础，独立基础之间为钢筋混凝土条形基础，其上设置毛石基础，毛石基础上设置地圈梁，毛石基础采用M5.0水泥砂浆砌MU30以上块石，地圈梁上方砖基础采用M7.5水泥砂浆砌筑MU10普通粘土砖。
柱下独立基础、条形基础和地圈梁混凝土强度等级均为C25。
基础下方垫层均为100mm厚混凝土强度等级为C10。
柱下独立基础的截面尺寸为：J-1：1900×1900mm(1个)、J-2：1600×1600mm(1个)、J-3：2200×2200mm(9个)、J-3A：2300×2300mm(1个)、J-4：2400×2400mm(2个)、J-5：2200×2200mm(8个)、J-5A：2300×2300mm(1个)、J-6：1100×1100mm(9个)、J-6A：1300×1300mm(1个)、J-7：2500×2500mm(6个) 、J-7A：2600×2600mm(1个)。
条形基础独立基础箱形基础配筋计算1.条形基础配筋计算：条形基础主要用于承受水平荷载或者悬挑荷载的情况。
在进行条形基础配筋计算时，首先需要确定基础的尺寸和荷载情况。
基础的尺寸可以根据结构设计图纸中的要求确定，荷载情况可以由结构设计师提供。
基础的尺寸和荷载情况确定后，可以计算出基础的受压面积和受拉面积。
根据混凝土的受压承载力和受拉承载力，可以计算出混凝土的配筋率。
配筋率需要根据相关规范的要求确定，一般情况下不应小于最小配筋率。
2.独立基础配筋计算：独立基础适用于承受柱子或者墙体等竖向荷载的情况。
在进行独立基础配筋计算时，也需要先确定基础的尺寸和荷载情况。
基础的尺寸可以根据结构设计图纸确定，荷载情况可以由结构设计师提供。
确定基础的尺寸和荷载情况后，可以计算基础的受压面积和受拉面积。
根据混凝土的受压承载力和受拉承载力，可以计算出混凝土的配筋率。
配筋率需要根据相关规范的要求确定，一般情况下不应小于最小配筋率。
3.箱形基础配筋计算：箱形基础适用于承受大荷载的情况，如大型桥梁和大型建筑物。
在进行箱形基础配筋计算时，同样需要确定基础的尺寸和荷载情况。
基础的尺寸可以由结构设计师根据荷载和结构类型来确定。
确定基础的尺寸和荷载情况后，可以计算基础的受压面积和受拉面积。
根据混凝土的受压承载力和受拉承载力，可以计算出混凝土的配筋率。
配筋率需要根据相关规范的要求确定，一般情况下不应小于最小配筋率。
在进行配筋计算时，还需要考虑到基础的受力性能和基础与土壤的相互作用。
为了确保基础的稳定和安全，还需要对基础进行横向和纵向的受力校核。
这些校核可以通过横向水平力计算和纵向垂直力计算来完成。
以上是条形基础、独立基础、箱形基础配筋计算的基本步骤和方法。
在进行这些基础配筋计算时，需要遵守相关规范和标准的要求，并考虑到具体的工程条件和要求。
只有充分考虑到这些因素，才能设计出稳定和安全的基础结构。
